光纤种类和作用

光缆的基本结构一般是由缆芯、加强钢丝、填充物和护套等几部分组成，另外根据需要还有防水层、缓冲层、绝缘金属导线等构件。

光纤的种类：（1）按工作波长：紫外光纤、可观光纤、近红外光纤、红外光纤（0.85pm、1.3pm、1.55pm）（2）折射率分布：阶跃（SI）型、近阶跃型、渐变（GI）型渐变折射率光纤又称自聚焦光纤，光纤折射率中心最高，沿径向递减，光束在光纤中传播，可以自动聚焦而不发生色散。

渐变折射率光纤适用于多模通信的传输,从而减少讯号的模式色散。

其他（三角型、W型、凹陷型）。

（3）传输模式：单模光纤（工作波长内，只能传输一个传播模式的光纤芯径一般为9或10μm，谱宽要窄，稳定性要好，可容许单模光束传输，可减除频宽及振模色散(Modal dispersion)的限制，但由于单模光纤芯径太小，较难控制光束传输，故需要极为昂贵的激光作为光源体）（含偏振保持光纤、非偏振保持光纤）、多模光纤（由于多模光纤中传输的模式多达数百个，各个模式的传播常数和群速率不同，使光纤的带宽窄，色散大，损耗也大，只适于中短距离和小容量的光纤通信系统，按工作波长以及其传播可能的模式分为多个模式的光纤50um）。

原材料：石英玻璃、多成分玻璃、塑料、复合材料（塑料包层、液体纤芯）、红外材料（2）光纤通信优点：传输频带极宽、通信容量极大；光纤衰减小，无中继设备，传输距离远；串扰小，信号传输质量高；光纤尺寸小，重量轻，便于传输和铺设；抗电磁干扰，保密性好；耐化学腐蚀；原料来源丰富，节约有色金属。

光纤通信缺点：光纤弯曲半径不宜过小；光纤的切断和连接操作技术复杂；分录、耦合麻烦。

光纤传感：以光为媒介，感知和传输外界信号的新型传感技术。

（1）按探测范围：单点传感、准分布传感、分布式传感。

（2）按调制方式：非本征型（非功能性）：用光纤传输光信号（只传不感）。

本征型（功能性）：感知外界信号，携带外界信号除传递光学信息外，还具有某些特殊的功能；光强；相位；偏振（磁光效应）；波长（光纤光栅）；频率（多普勒法）。

常用光纤的种类及规格单模光纤（Single Mode Fiber，SMF）是一种具有较小模场直径（约为9 µm），并且只能传输单个光波模式的光纤。

它适用于长距离传输和高速通信领域。

常用的单模光纤有G.652、G.653、G.654、G.655和G.656等规格。

G.652光纤是目前应用最广泛的单模光纤，它适用于大多数不同用途的应用场景。

它有两个亚类别，分别是G.652A和G.652B。

G.652A适用于地面通信，而G.652B适用于至少20公里长度的高速纤芯网络。

G.653光纤是一种用于波分多路复用系统（WDM）光纤通信的特殊单模光纤。

它能够传输波长选择性较高的信号，并具有较低的色散。

G.654光纤是一种非零色散位移光纤（NZDSF），它是一种适用于长距离传输的单模光纤。

G.654光纤可以有效减小光脉冲的色散，延长光信号的传输距离。

G.655光纤是一种零色散位移光纤（NZDSF），它特别适用于波分多路复用系统。

它可以最大限度地降低色散对信号的影响，提高传输效果。

G.656光纤是一种零色散位移光纤（NZDSF），它适用于高密度波分多路复用系统。

它具有更低的色散和更高的非线性阈值，可以提供更高质量的信号传输。

多模光纤（Multi-Mode Fiber，MMF）是一种具有较大模场直径（通常为50 µm或62.5 µm）的光纤，可以同时传输多个光模式。

多模光纤适用于短距离传输和低速通信领域。

常用的多模光纤有OM1、OM2、OM3和OM4等规格。

OM1光纤是一种常见的多模光纤，它适用于传输速率较低的应用，如百兆以太网。

它的传输距离一般在2公里左右。

OM2光纤是一种较高性能的多模光纤，适用于传输速率更高的应用，如千兆以太网。

它的传输距离一般在550米。

OM3光纤是一种用于高速局域网（LAN）和短距离数据中心互连的多模光纤。

它支持10G以太网的传输，传输距离一般在300米。

OM4光纤是一种用于高密度数据中心和数据中心互连的多模光纤。

第一章 光纤的基本理论1、光纤的结构：光纤是截面很小的可绕透明长丝，它在长距离内具有束缚和传输光的作用。

光纤由纤芯、包层和涂覆层构成，折射率从里到外依次减小（n 纤芯>n 包层>n 涂覆层）2、光纤的分类：（1）按光纤横截面上折射率分布的不同，可以将光纤分为阶跃折射率分布光纤 (简称阶跃光纤，适用于短距离传输 )和渐变折射率分布光纤 (简称渐变光纤，适用于长距离传输 )。

（2）根据传导模式数量的不同，光纤可以分为单模光纤和多模光纤两类。

单模光纤的纤芯直径很小，为4μm~10μm ，包层直径为125μm 。

多模光纤的纤芯一般为50μm,包层的外径为125μm 。

（3）按光纤构成的原材料分为石英系光纤、多组分玻璃光纤、塑料包层光纤、全塑光纤。

（4）按光纤的套塑层可分为紧套光纤和松套光纤。

3、光纤的相对折射率差：其中n1为纤芯的折射率， n2为包层折射率。

4、光纤的数值孔径为：NA5、假若在长为L 的光纤中，走得最快的模式所用的时间为τmin ，走得最慢的模式所用的时间为τmax ，则最大时延差Δτmax 为6、在多模渐变折射率光纤中，相对折射率差定义为 其中n(0)、n2分别是r = 0处的和包层的折射率。

7、渐变光纤的本地数值孔径公式：其中n （r ）为渐变光纤纤芯折射率。

8、亥姆霍兹方程 方程求解方法主要有两种：标量近似解和矢量解。

9、光纤的归一化频率10、归一化截止频率Vc 可求出截止波长λc(课本P15)当λ<λc 时，该模式可传输；而当λ>λc 时，该模式就截止。

11、图1—9（P16），注意横、纵坐标所表示的含义。

12、阶跃光纤中的模数量以M 表示，则M=V^2/2(详见课本P18)13、衡量光纤损耗特性的参数为衰减系数（损耗系数） ，定义为单位长度光纤引起的光功率衰减，其表达式为 其中Pi 为输入光纤的光功率，Po 为光纤输出的光功率。

14、造成光纤损耗的因素：引起光纤损耗的因素有吸收损耗、散射损耗和其它损耗，这些损耗又可以归纳为本征损耗、制造损耗和附加损耗等。

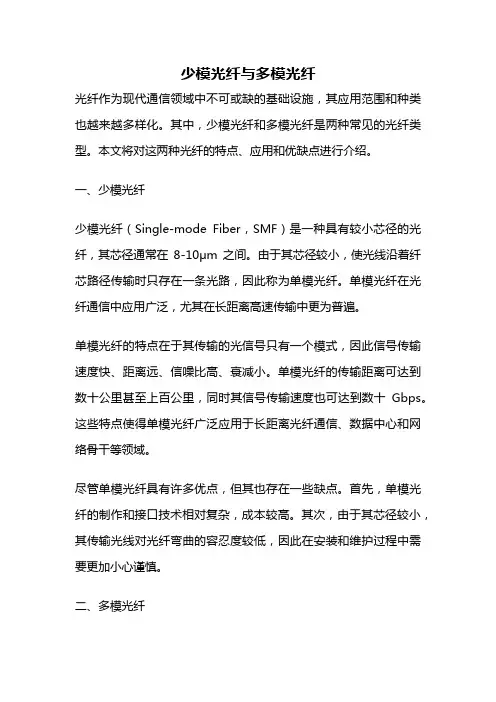

少模光纤与多模光纤光纤作为现代通信领域中不可或缺的基础设施，其应用范围和种类也越来越多样化。

其中，少模光纤和多模光纤是两种常见的光纤类型。

本文将对这两种光纤的特点、应用和优缺点进行介绍。

一、少模光纤少模光纤（Single-mode Fiber，SMF）是一种具有较小芯径的光纤，其芯径通常在8-10μm之间。

由于其芯径较小，使光线沿着纤芯路径传输时只存在一条光路，因此称为单模光纤。

单模光纤在光纤通信中应用广泛，尤其在长距离高速传输中更为普遍。

单模光纤的特点在于其传输的光信号只有一个模式，因此信号传输速度快、距离远、信噪比高、衰减小。

单模光纤的传输距离可达到数十公里甚至上百公里，同时其信号传输速度也可达到数十Gbps。

这些特点使得单模光纤广泛应用于长距离光纤通信、数据中心和网络骨干等领域。

尽管单模光纤具有许多优点，但其也存在一些缺点。

首先，单模光纤的制作和接口技术相对复杂，成本较高。

其次，由于其芯径较小，其传输光线对光纤弯曲的容忍度较低，因此在安装和维护过程中需要更加小心谨慎。

二、多模光纤多模光纤（Multi-mode Fiber，MMF）是一种芯径较大的光纤，其芯径通常在50-100μm之间，光线在传输过程中会经过多个模式。

多模光纤广泛应用于短距离的数据传输中，如办公室局域网、数据中心等。

多模光纤的特点在于其芯径较大，能够容纳多条光路，因此其信号传输距离较短，同时其信号传输速度也较慢。

多模光纤的传输距离通常不超过2公里，其信号传输速度一般在Gbps级别。

多模光纤的制作和接口技术相对简单，成本较低，因此在短距离数据传输领域中应用广泛。

但是，由于其信号传输距离较短，因此在长距离数据传输中使用多模光纤需要进行光衰减补偿，同时其信号传输速度也无法满足高速数据传输的需求。

三、少模光纤和多模光纤的比较1.传输距离：单模光纤的传输距离远，多模光纤的传输距离短。

2.信号传输速度：单模光纤的信号传输速度快，多模光纤的信号传输速度慢。

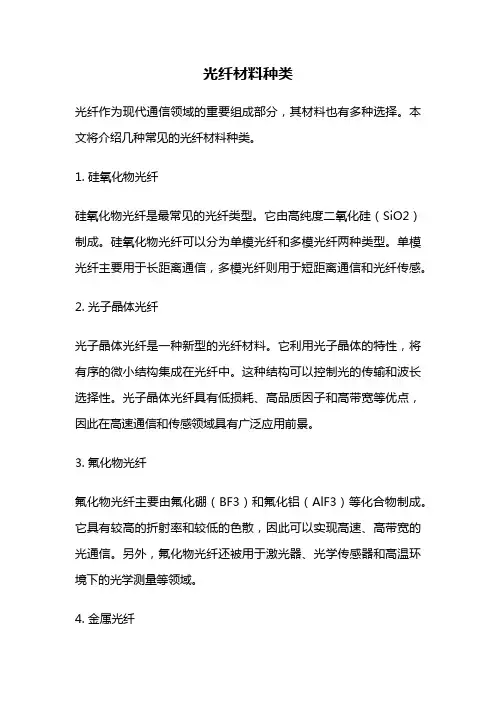

光纤材料种类光纤作为现代通信领域的重要组成部分，其材料也有多种选择。

本文将介绍几种常见的光纤材料种类。

1. 硅氧化物光纤硅氧化物光纤是最常见的光纤类型。

它由高纯度二氧化硅（SiO2）制成。

硅氧化物光纤可以分为单模光纤和多模光纤两种类型。

单模光纤主要用于长距离通信，多模光纤则用于短距离通信和光纤传感。

2. 光子晶体光纤光子晶体光纤是一种新型的光纤材料。

它利用光子晶体的特性，将有序的微小结构集成在光纤中。

这种结构可以控制光的传输和波长选择性。

光子晶体光纤具有低损耗、高品质因子和高带宽等优点，因此在高速通信和传感领域具有广泛应用前景。

3. 氟化物光纤氟化物光纤主要由氟化硼（BF3）和氟化铝（AlF3）等化合物制成。

它具有较高的折射率和较低的色散，因此可以实现高速、高带宽的光通信。

另外，氟化物光纤还被用于激光器、光学传感器和高温环境下的光学测量等领域。

4. 金属光纤金属光纤是一种用金属材料代替二氧化硅制成的光纤。

它可以传输可见光和红外光，具有较高的耐腐蚀性和高温性能。

金属光纤被广泛用于激光器、光学传感器和医疗设备等领域。

5. 光纤光栅光纤光栅是一种特殊的光纤材料，它是通过在光纤中形成周期性的折射率变化结构制成的。

光纤光栅可以实现光的反射、耦合和滤波等功能，因此被广泛应用于光纤通信、光学传感器和光谱分析等领域。

总结本文介绍了常见的几种光纤材料种类，包括硅氧化物光纤、光子晶体光纤、氟化物光纤、金属光纤和光纤光栅。

这些光纤材料各具特点，在不同的应用领域有着重要的作用。

光纤技术的不断发展和创新，将推动通信和传感领域的快速发展。

光缆的种类及型号光缆是传输光信号的一种重要的通信线缆，用于将光信号从一个地方传输到另一个地方。

根据不同的应用需求和技术要求，光缆有多种不同的种类及型号。

以下是常见的光缆种类及型号的介绍。

1. 单模光缆（Single Mode Fiber，SMF）：单模光缆采用的是一种直径较小的光纤，具有较低的传输损耗和较大的带宽。

它适用于长距离传输和高速传输，如电信、有线电视、数据中心等领域。

常见的单模光缆有G.652D、G.655和G.657- G.652D：G.652D是最常见的单模光缆，适用于大多数的光纤通信应用。

它的波长传输窗口范围为1310nm到1550nm，具有较低的传输损耗。

- G.655：G.655是一种非零色散单模光缆，适用于长距离传输和高速传输。

它的波长传输窗口范围为1525nm到1565nm，具有较大的带宽。

- G.657：G.657是一种用于弯曲应用的折射率变化型单模光缆，适用于需要弯曲或折弯的场景，如Fiber To The Home（FTTH）等。

2. 多模光缆（Multi Mode Fiber，MMF）：多模光缆采用的是直径较大的光纤，允许多个光模式同时传输。

它适用于较短距离传输和较低的传输速率，如局域网、多媒体传输等领域。

常见的多模光缆有OM1、OM2、OM3和OM4-OM1：OM1是最早的多模光缆，适用于传输距离不长且速率较低的应用。

它的最大传输距离约为550米（1000BASE-SX）。

-OM2：OM2是一种较新的多模光缆，适用于传输距离适中和速率适中的应用。

它的最大传输距离约为550米（1000BASE-SX）。

-OM3：OM3是一种高带宽多模光缆，适用于较长距离传输和较高速率的应用。

它的最大传输距离约为300米（10GBASE-SR）。

-OM4：OM4是一种超高带宽多模光缆，适用于更长距离传输和更高速率的应用。

它的最大传输距离约为400米（10GBASE-SR）。

3.特殊光缆：除了常见的单模光缆和多模光缆，还有一些特殊用途的光缆，用于特定的应用场景。

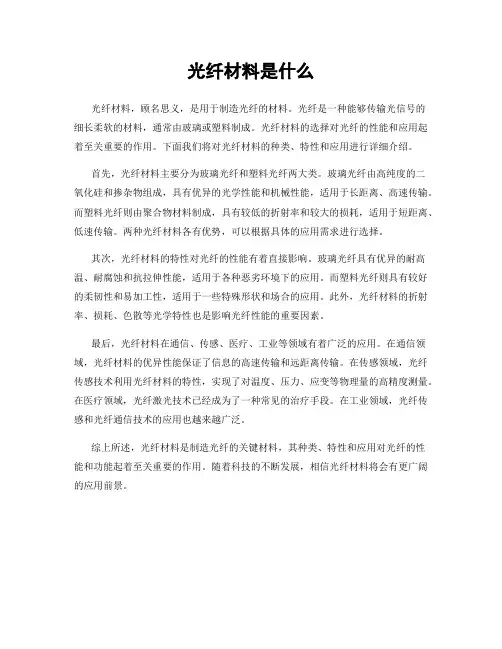

光纤材料是什么
光纤材料，顾名思义，是用于制造光纤的材料。

光纤是一种能够传输光信号的
细长柔软的材料，通常由玻璃或塑料制成。

光纤材料的选择对光纤的性能和应用起着至关重要的作用。

下面我们将对光纤材料的种类、特性和应用进行详细介绍。

首先，光纤材料主要分为玻璃光纤和塑料光纤两大类。

玻璃光纤由高纯度的二
氧化硅和掺杂物组成，具有优异的光学性能和机械性能，适用于长距离、高速传输。

而塑料光纤则由聚合物材料制成，具有较低的折射率和较大的损耗，适用于短距离、低速传输。

两种光纤材料各有优势，可以根据具体的应用需求进行选择。

其次，光纤材料的特性对光纤的性能有着直接影响。

玻璃光纤具有优异的耐高温、耐腐蚀和抗拉伸性能，适用于各种恶劣环境下的应用。

而塑料光纤则具有较好的柔韧性和易加工性，适用于一些特殊形状和场合的应用。

此外，光纤材料的折射率、损耗、色散等光学特性也是影响光纤性能的重要因素。

最后，光纤材料在通信、传感、医疗、工业等领域有着广泛的应用。

在通信领域，光纤材料的优异性能保证了信息的高速传输和远距离传输。

在传感领域，光纤传感技术利用光纤材料的特性，实现了对温度、压力、应变等物理量的高精度测量。

在医疗领域，光纤激光技术已经成为了一种常见的治疗手段。

在工业领域，光纤传感和光纤通信技术的应用也越来越广泛。

综上所述，光纤材料是制造光纤的关键材料，其种类、特性和应用对光纤的性
能和功能起着至关重要的作用。

随着科技的不断发展，相信光纤材料将会有更广阔的应用前景。
