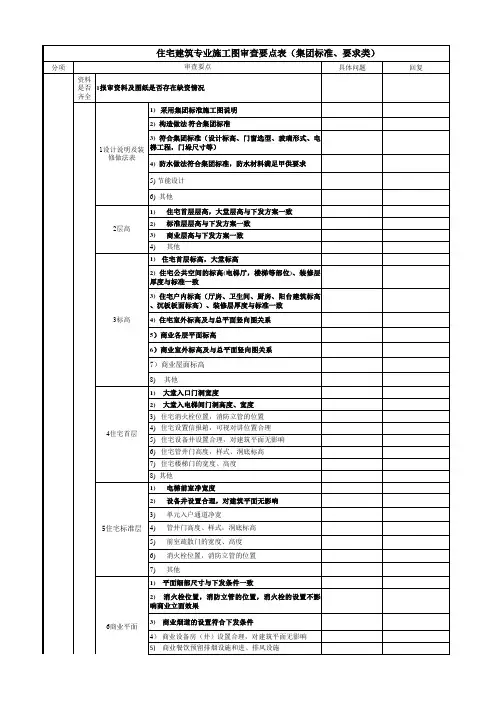

施工图审查要点一览表(建筑)

建筑工程施工图设计文件审查要点(2)三、结构专业审查要点序号项目审查内容3.1强制性条文《工程建设标准强制性条文》（房屋建筑部分）2002年版（具体条款略）3.2设计依据3.2.1工程建设标准使用的设计规范、规程，是否适用于本工程，是否为有效版本。

3.2.2建筑抗震设防类别建筑抗震设计所采用的建筑抗震设防类别，是否符合国家标准《建筑抗震设防分类标准》gb50223-95的规定。

3.2.3建筑抗震设计参数⑴是否正确使用岩土工程勘察报告所提供的岩土参数，是否正确采用岩土工程勘察报告对基础形式、地基处理、防腐蚀措施（地下水有腐蚀性时）等提出的建议并采取了相应措施。

⑴建筑抗震设计采用的抗震设防烈度、设计基本地震加速度和所属设计地震分组，是否按《建筑抗震设计规范》gb50011-2001附录a采用；对已编制抗震设防区划的城市，是否按批准的抗震设防烈度或设计地震参数采用；对于在规范上未明确的地区，地震动参数的取值应由勘察单位依据gb50011-2001第1.0.4、1.0.5条提供。

3.2.4岩土工程勘察报告⑴是否正确使用岩土工程勘察报告所提供的岩土参数，是否正确釆用岩土工程勘察报告对基础形式、地基处理、防腐蚀措施（地下水有腐蚀性时）等提出的建议并釆取了相应措施。

⑴需考虑地下水位对地下建筑影响的工程，设计及计算所采用的防水设计水位和抗浮设计水位，是否符合《岩土工程勘察报告》所提水位。

注：根据《岩土工程勘察规范》gb50021-2001第4.1.13条规定，岩土工程勘察时应提供设计所需的地下水位。

3.3结构计算书3.3.1软件的适用性⑴所使用的软件是否通过有关部门的鉴定。

⑴计算软件的技术条件，是否符合现行工程建设标准的规定，并应阐明其特殊处理的内容和依据。

3.3.2计算书的完整性结构设计计算书应包括输入的结构总体计算总信息、周期、振型、地震作用、位移、结构平面简图、荷载平面简图、配筋平面简图；地基计算；基础计算；人防计算；挡土墙计算；水池计算；楼梯计算等。

建筑专业施工图审查要点随着我国建筑业的快速发展，建筑施工图的审查也变得日益重要。

施工图审查是建筑施工中非常重要的一个环节，对于确保工程质量、合理利用资源、保证施工安全具有重要的意义。

下面将介绍建筑专业施工图审查的一些要点。

一、构筑物的基本要求施工图纸应符合国家及省、市有关建筑设计规范，包括但不限于建筑设计标准、建筑材料标准、建筑装饰材料标准、建筑施工材料标准等。

同时也应符合现有的相关法律法规、规章制度、标准和技术文件等。

二、施工图纸的基本要求1.、内容齐全、标注与图面协调、图面比例明确、编号及签字盖章鲜明。

2.、尺寸和间距。

施工图所涉及的各种结构、钢筋、砼配合比、外墙纹理、安全措施、楼层设置以及配套设施等应均符合国家及地方有关规定。

3.，必须明确地注明各种测量、验收和鉴定项目及验收标准和方法，并在施工过程中逐一进行检查，保证工程质量符合要求。

4.、规格、数量、质量及其生产厂家，施工单位必须依照图纸要求采用相应的材料，而不能随意更改。

施工单位必须出示商品合格证和内部质量控制检验记录表，证明施工材料符合有关标准要求。

5.、精度及各种容许差等基本技术要求，以保证工程质量符合要求。

三、安全及环保要点1.，包括足够的安全出口、防火、防爆设施、防雷措施、道路交通和其他必要的安全防范设施等。

2.，在施工现场妥善处理施工所产生的垃圾污水和废弃物等，并及时通知有关部门处理。

四、其他要点1.，以及外墙的美观性与安全性。

2.，施工单位参照规范施工。

3.、执照号码等情况。

4.，一般要求注明各房间的用途、区域和面积等信息，并按照建设单位安排施工工作。

建筑专业施工图审查的意义非常重要，对于保障工程质量、保证施工安全等方面都具有极为重要的意义。

因此，在施工图审查中需注意上述要点及其它技术细节，以期做好施工图审查的工作。

建筑施工图审查要点及通病一、总则1．建筑工程设计文件编制深度未达要求，主要是图纸未会签、缺出图章或注册章、缺图纸目录、图纸编号重复、缺门窗大样、缺节能设计、缺节点详图等。

2．图纸未满足我部提供的设计任务书的要求。

3．图中有违反强制性条文的地方,类似如屋面栏杆高度未考虑屋面找坡高度。

二、设计总说明1．选用图集已经作废或过期(高层防火规范、厨房烟道、人防、住宅…。

）2．关于安全玻璃涵盖面不全，应按国家关于《建筑安全玻璃管理规定》发改版补充3．说明中的防水做法与工程做法中的说明以及墙身大样图作法不相符4．门窗编号及代号说明与平面图中的编号不同或对特殊门窗代号说明不全（卫生间窗、防火窗、双层隔音窗、裙房幕墙窗…。

）5．应增加节能说明及无障碍设计说明。

6．遗漏地下室出地面的风井百叶窗的数量及分格图。

7．说明中墙体材料是否注明,是否和结构图中的一致．三、工程做法1．应依据甲方提出的装修标准，注明是否毛坯房（饰面由后装修做)2．对于本工程特殊做法无说明，特别是结构沉板后需回填或轻质材料做垫层楼地面3．保温作法需同节能计算及说明相统一（外墙保温作法）4．厨房、卫生、墙地面均需做防水处理.5．各种公共用房装饰做法、一层地面做法遗漏.6．屋面的构造做法、地库防水做法及收口位置、剪力墙墙身防水收口的处理、伸缩缝做法不详。

四、总图1.应注明并保证满足规划报建要求的道路及建筑退缩间距（要确定立面所增加的落地片墙、廊柱没有超出建筑红线）2.没注明建筑防火间距（外墙到外墙，凸窗应计玻璃间)；消防车道定位及消防扑救面。

(要满足消防车道的转弯半径≥12m）3.场地、建筑、车库出入口应注明(应满足《民用建筑设计通则》4.1 特别是机动车出入应距离道路红线≥7.5m，不存在视线障碍物.5.2.4）4.建筑出入口的绝对标高（要考虑到建筑物室内外高差);场地道路、绿地、水面的关键性标高.表明场地及道路排水方向及坡度（要考虑与周边规划道路的连接及排水）.5.坡地建设应表明挡土墙、护坡及截水沟。

施工图审核要点（建筑）一、前置条件审核1、审核宗地号、建设单位名称、项目名称。

2、审核建筑专业图纸是否齐全（总图、平、立、剖面图，平面放大图、墙身大样图、楼梯大样图、门窗大样图、其他节点大样、设计说明、人防专项、节能专项、绿色建筑专篇等）。

3、审核施工图是否与建筑方案图及景观方案设计上吻合，是否与建筑和景观方案公示图吻合。

二、规划及指标审核1、审核经济技术指标中的建设用地面积、规定容积率、绿地率、计容积率建筑面积、总建筑面积、建筑覆盖率/建筑密度、车位数、公共配套各功能房面积等指标与土地出让合同、用地规划许可证、方案公示图、方案批复一致。

2、审核红线退线距离、红线坐标点、裙房及塔楼退线距离、地下室轮廓线退红线距离等是否满足规划要点要求。

3、审核日照间距或日照小时数是否满足用地相关日照测算要求。

4、审核所有道路（包括消防通道、人行出入口、车行出入口）的名称、宽度、转弯半径和各控制点标高，有开向城市道路的机动车口的，要标注开口距离道路交叉口距离。

5、审核场地内部车行交通流线是否合理，人车是否分流，到达离开车流是否便捷顺畅，高峰期车辆排队对城市交通造成拥堵的措施。

6、审核建筑高度是否符合规证要求及航空限高要求。

三、图纸深度审核1、审核轴线号是否齐全，标注距离.位置.尺寸是否齐全且与各对应单体对应一致，其中包括图纸目录、图签部分、图纸的主要内容部分。

2、审核建筑轴线交点定位坐标是否齐全（每栋建筑不少于3个定位坐标），且轴线与单体建筑图一致。

3、审核场地地形图、坐标系与规划局提供规划许可证附图是否一致。

4、审核平面方案两道尺寸线，施工图三道尺寸线，施工图立面是否有门窗洞口标高，剖面标高是否准确，与总图及立面、详图标高是否一致。

5、审核核心筒、楼电梯、卫生间是否有放大平面图，详细标注细部尺寸及做法。

6、审核各平面是否有面积计算简图，标明全部计算面积、计算一半面积及不计算面积部分。

7、审核建筑立面图纸是否有遗漏，被遮挡立面应单独绘制。

图纸审查要点一、一般审查要点1、拟建项目基本情况（1）通过对建筑施工图的审图，并结合地勘报告以及现场勘查，明晰拟建项目对于地基和施工作业面的具体要求。

尤其是要了解周边建筑物、地下水位、土质以及地下物等情况，进而确定基础施工方案。

例如，基础施工时是否需要人工降水、护坡桩，基槽开挖时是否需要特殊处理等。

同时，督促施工单位做好相应准备，以防影响工程的正常推进；（2）经由建筑施工图审图，掌握拟建项目建设所用的材料和设备情况，特别是特殊材料或新材料、特殊设备或新设备的选用情况，避免因材料、设备的供应时间问题导致工程延期或延误。

2、审查工程平面尺寸（1）核查立面图各楼层的标高与建施平面图是否一致，再确认建施的标高是否与结施标高相符。

除了按照常规对几何尺寸、标高、平面位置等方面进行图纸审查外，首先要通过审图对建设项目有初步认知，了解项目施工的顺序以及各部分施工的难易程度，以便合理设置质量控制点，在后续具体工作实施中加以重点管控；（2）通过审图，查找图纸中是否存在施工不便之处，对施工方法、施工工艺等进行改进，确保施工质量。

或者与设计单位进行探讨，看是否能进行设计变更或对局部加以修改；（3）审查图纸中是否需要采用新技术、新工艺。

若选用新工艺、新技术，则应探讨施工技术上的可行性，并请设计单位进行设计交底，介绍相关技术要求，以确保其能够得到应用；（4）了解图纸中要求采用的规程、规定以及施工标准图集、图册等，并请设计单位指导参建单位做好相关准备。

3、审查施工图中容易出错的地方有无出错（1）检查女儿墙混凝土压顶的坡向是否朝向内侧；（2）检查砖墙下是否有梁；（3）审查结构平面中的梁在梁表中是否全部标出了配筋情况；（4）检查主梁的高度是否低于次梁高度；（5）梁、板、柱在跨度相同或相近时，有无配筋相差较大的地方。

；（6）当梁与剪力墙在同一直线布置时，检查梁的宽度是否超过墙的厚度；当梁分别支承在剪力墙和柱边时，检查梁中心线是否与轴线平行或重合，检查梁宽有无突出墙或柱外；（7）检查梁的受力钢筋最小间距是否满足施工验收规范要求；检查室内出露台的门上是否设计有雨蓬，检查结构平面上雨蓬中心是否与建施图上门的中心线重合；（8）检查设计要求与施工验收规范有无不同之处；审查结构说明与结构平面、大样、梁柱表中内容以及与建施说明是否存在矛盾之处；单独基础系双向受力，沿短边方向的受力钢筋一般置于长边受力钢筋的上面，检查施工图的基础大样图中钢筋是否画错。

施工图内审、会审控制要点第一条施工图审查总原则：1。

审核设计是否符合设计委托书的要求；2.审核本专业设计内部是否相互矛盾；3。

审核本专业与其他专业是否相互矛盾；4。

审核设计是否与交房标准相符；5.审核设计是否与客户使用功能相矛盾，是否影响客户装修，特别注意使用空间上方或入户处有梁；第二条建筑施工图审核控制要点1、总平面施工图（1）周边道路红线尺寸、建筑红线尺寸（含室外台阶）、楼间采光与视线间距（含落地阳台及界外现有建筑的距离）、配套公建（垃圾中转、煤气调压站、室外箱变、开闭站、公共厕所、生消水池、动力机房、消防控制、门卫保安、物业管理、人防车库）定位、消防通道宽度及其距离，满足规划和规范要求.⑵、周边道路名称及其中线交点的水平坐标与路面高程（含未来的扩建、改建、新建路）、各建筑单体定位坐标及其室内外地坪高程、与原地上地下建构筑物之间的水平尺寸、方向指示等标注明确（基本为土方平衡经济方案）.⑶、小区内道路高程、坡度、坡向与周边道路的自然排水和地下管网排水关系合理，无积水或倒流现象,满足地下排水管网最高点的最小埋深，适于市政设施连接，系为土方平衡经济方案。

⑷、单体建筑±0。

000 米高程、出入口地面高程、室外散水高程与小区内道路高程、坡度、坡向的关系合理，满足小区管网与城市管网连接的埋深和坡度要求，宅前绿化覆土厚度和坡度满足规范要求。

(5）、消防控制室与值班室应设计在一块。

2、地下室施工图⑴、核对地下室平面轴线尺寸，与基础平面轴线尺寸相吻合。

⑵、进出可供存放自行车的地下室，设有坡道。

公共走廊、套间式储藏间洞口处管道保温层或照明灯具下的净高(公共走廊为2。

2米,储藏室内为2.0米)满足正常通行要求，与相邻建筑连通时的各向定位（水平尺寸、竖向高程）合适。

⑶、暗储藏间具有通风透气措施，明储藏间外窗高度不小于 250，可开启，且位于首层门窗洞口范围内;楼外台阶不影响明储藏间外窗开启透气。

⑷、公用设备房间定位与水暖电等专业完全一致，换热站、泵房具有隔音降噪和积水外排措施,并满足设备专业要求，配电室上方没有湿作业房间,且无水暖管道设置。

施工图审查作业要点（建筑、结构、电气、给排水、暖通）（一）建筑专业1.1设计说明1)编制依据：主管部门的审批文件、工程建设标准；2)工程概况：建设地点、用地概貌、建筑等级、设计使用年限、抗震设防烈度、结构类型、建筑布局、建筑面积、建筑层数与高度；3)主要部位材料做法，如墙体、屋面、门窗等；4)主要技术经济指标表：对于有分期建设要求的项目应明确说明各期建设的范围、建设内容、建设规模，并分别列出分期相关指标及总宗地指标；5)防水设计：地下工程防水等级及设防要求、选用防水卷材或涂料材质及厚度、变形缝构造及其它截水、排水措施；屋面防水等级及设防要求、选用防水卷材或涂料材质及厚度、屋面排水方式及雨水管选型；潮湿积水房间楼面、地面防水及墙身防潮材料做法、防渗漏措施；6)建筑防火：防火分区及安全疏散；消防设施及措施：如墙体、金属承重构件、幕墙、管井、防火门、防水卷帘、消防电梯、消防水池、消防泵房及消防控制中心的设置、构造与防火处理等；7)人防工程：人防工程所在部位、防护等级、平战用途、防护面积、室内外出入口及进、排风口的布置；8)室内外装修做法；9)需由专业部门设计、生产、安装的建筑设备、建筑构件的技术要求，如电梯、自动扶梯、幕墙、天窗等；10)其他需特殊说明的情况，如安全防护、环保措施等；11)施工应注意的问题。

1.2总平面设计方面1)建筑用地指标是否满足《建筑用地规划许可证》的要求，包括总占地面积、总建筑面积、容积率、覆盖率、建筑高度、各分项建筑面积等；2)图纸内容应包括屋顶总平面图及一层（±0.00层）总平面图；3)屋项总平面图设计内容应包括：保留的地形和地物；测量坐标网、坐标值；场地四界的测量坐标(或定位尺寸),道路红线和建筑红线或用地界线（用地红线）的位置；场地四邻用地外围50m内的地形、地貌，原有及规划道路的位置、名称、层数及功能，拟建建筑物与各相邻建筑的间距；建筑物的名称或编号、层数；建筑物、构筑物应使用数字编号（以阿拉伯数字按顺序编号，不得缺漏），并应列出“建筑物和构筑物名称编号对照表”；广场、道路、挡土墙、护坡等的位置；分期建设项目就清晰标明各期建设用地范围，明确图示建筑物、构筑物的建筑阶段。

施工图审查要点一、结构图设计检查要点(一）、目的确保结构设计安全、经济、合理，对结构施工图的设计质量进行有效控制。

（二）、职责主体工程管理部（三)、检查依据1、中华人民共和国国家标准《建筑结构荷载规范》GBJ9-872、中华人民共和国国家标准《混凝土结构设计规范》及1993年局部修订GBJ10-893、中华人民共和国国家标准《砌体结构设计规范》GBJ3—884、中华人民共和国行业标准《设置钢筋混凝土构造柱多层砖房抗震技术规程》JGJ/T 13—945、中华人民共和国行业标准《钢筋混凝土高层建筑结构设计与施工规程》及1999年局部修订条文JGJ3-916、中华人民共和国行业标准《建筑桩基技术规范》JGJ 94—94(四）、审查要点1、总则（1）、建筑物的稳定性、安全性审查，包括地基基础和主体结构是否安全可靠。

单位工程最终沉降量计算值是否满足有关规定。

（2）、检查工程设计是否严格执行国家强制性技术标准、规范、规程、规定。

（3）、检查地震设防是否明确：建筑抗震设防分类、基本烈度、设防烈度、近震与远震、场地土类型、结构抗震等级。

(4)、施工中可操作性如何，有无设计上的功能隐患，设计是否经济.2、地基、基础及地下室（1）、根据地质勘察报告,在需做地基处理时，应充分考虑当地的地质特点，参考周边同类建筑的地基处理模式,参考专家意见选择经济可靠的地基处理方案，对于软土地基需作地基沉降、变形计算及提出变形控制措施、建议。

(2）、桩基选型:①、可根据详勘报告并结合各类桩基的工程特性、经济性,确定可选用的桩基类型，提出意见；②、组织技术讨论会或研讨会,对各类可以使用的桩基类型进行技术交流，充分吸收专家和其他技术单位的意见（公司各有关部门均可参加）;③、根据建筑物四周环境条件、建筑物层高、基坑支护等条件综合考虑，最终审核桩基形式;④、桩基的承载力取值是否合理，对预制桩可通过提前试桩来确定，对人工挖孔桩、冲砖孔桩可通过现场施工取样和地质报告相互对应来确定，持力层的确定应经济合理，施工参数的取值应合理,且施工时可操作性强。

施工图（土建部分）审图要点一、总则1、首先看图纸是否未会签、缺出图章或注册章、缺图纸目录、图纸编号重复、缺门窗大样、缺节能设计、缺节点详图等。

2、图纸未满足我部提供的设计任务书、技术标准的要求。

3、图中是否有违反强制性条文的地方,类似如屋面栏杆或女儿墙高度未考虑屋面找坡高度.二、总图部分1、经济指标表与报规图是否一致。

2、室外标高与周圈道路标高的关系以及地表排水关系是否合理。

3、单体±0。

00与室外标高的关系是否合理。

4、采光井、风井及地下出入口是否体现在总图上，位置是否合理.5、建筑退线、道路退线是否满足报规报建要求（与报规图一致）。

6、地下室外边线范围应标注，不能凸入用地外道路内，建筑角点坐标是外墙角点还是轴线交点.7、是否注明建筑防火间距（凸窗及阳台以外沿线计算）、消防车道定位、消防扑救面。

8、场地、建筑、车库出入口是否注明清楚(机动车出入口是否距离道路红线不小于7.5米,且不存在视线障碍物).三、设计总说明1、选用图集是否已经作废或过期.2、说明中的防水做法与我部定的技术标准是否一致。

3、说明中门窗选型与平面图门窗表是否相同,是否合理。

4、填充墙材料是否和技术标准要求相同，是否合理.5、外墙面做法是否适合昆明环境要求，不同材料交接处做法是否与结构图中要求一致。

6、室内装修标准是否合理，是否满足公司营销要求.7、对于工程做法选用图集是否合理，目前是否有较完善便捷的做法.8、对于结构降板是否有说明需回填或轻质材料做垫层楼地面.9、后浇带做法（钢筋加强、止水带用钢板止水带、混凝土用微膨胀混凝土）。

10、施工缝留设及处理方式。

11、混凝土强度及抗渗等级要求是否便于施工组织。

四、地下室1、地下室层高是否满足我部明确的技术标准要求。

2、有防火分区示意图，平面上防火分区用特级防火卷帘门或甲级防火门分隔（非机动车库独立防火分区，面积小于1000平米;设备用房独立分区，面积小于500平米，要有独立通道或出口）。

施工图最全审查要点！！设计院交付图纸，开工计划做好了，突然审图办告知：图纸审查没过关，瞬间，您大脑轰的一下，差点炸了，这是多么熟悉的场景啊.....如何让图纸审查一次过关，如何让计划顺利进行，这就成了设计研发总的心头大患，今天分享的是：《2017年图纸审查标准》，让你通过学习标准，更好的提前把关，让图纸审查工作一路过关......一.审计说明审查要点(1) 编制依据：主管部门的审批文件、工程建设标准。

(2) 工程概况：建设地点、用地概貌、建筑等级、设计使用年限、抗震设防烈度、结构类型、建筑布局、建筑面积、建筑层数与高度。

(3) 主要部位材料做法：如墙体、屋面、门窗等（属于民用建筑节能设计范围工程可与“节能设计”段合并）。

(4) 节能设计：严寒和寒冷地区居住建筑应说明建筑物的体形系数、耗热量指标及主要部位围护结构材料做法、传热系数等。

夏热冬冷地区居住建筑应说明建筑物体形系数及主要部位维护结构材料做法、传热系数、热惰性指标等。

(5)防水设计:地下工程防水等级及设防要求、选用防水卷材或涂料材质及厚度、变形缝构造及其它截水、排水措施。

屋面防水等级及设防要求、选用防水卷材或涂料材质及厚度、屋面排水方式及雨水管选型;潮湿积水房间楼面、地面防水及墙身防潮材料做法、防渗漏措施。

(6)建筑防火:防火分区及安全疏散: 消防设施及措施:如墙体、金属承重构件、幕墙、管并、防火门、防火眷帘、消防电梯、消防水池、消防泵房及消防控制中心的设置、构造与防火处理等。

(7)人防工程:人防丁程所在部位、防护等级、平战用途、防护面积、室内外出入口及进、排风口的布置。

(8)室内外装修做法。

(9)需由专业部门设计、生产、安装的建筑设备、建筑构件的技术要求,如电梯、自动扶梯、幕墙、天窗等。

(10)其它需特殊说明的情况,如安全防护、环保措施等。

二.图纸基本要求审查点(1)总平面图:标示建设用地范围、道路及建筑红线位置、用地及四邻有关地形、地物。
