曳引式电梯解析

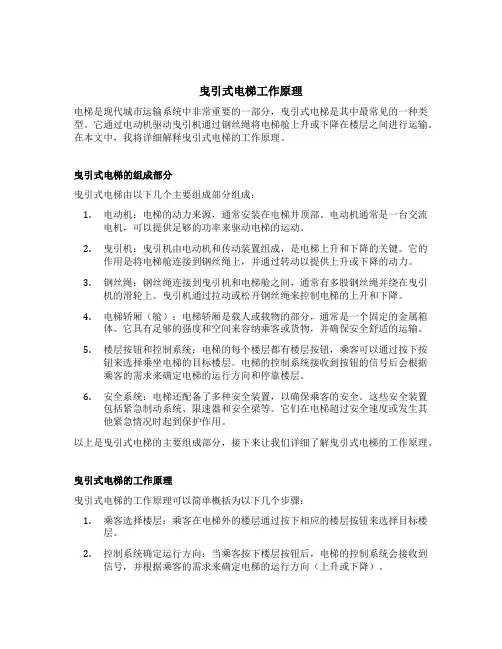

曳引式电梯工作原理电梯是现代城市运输系统中非常重要的一部分，曳引式电梯是其中最常见的一种类型。

它通过电动机驱动曳引机通过钢丝绳将电梯舱上升或下降在楼层之间进行运输。

在本文中，我将详细解释曳引式电梯的工作原理。

曳引式电梯的组成部分曳引式电梯由以下几个主要组成部分组成：1.电动机：电梯的动力来源，通常安装在电梯井顶部。

电动机通常是一台交流电机，可以提供足够的功率来驱动电梯的运动。

2.曳引机：曳引机由电动机和传动装置组成，是电梯上升和下降的关键。

它的作用是将电梯舱连接到钢丝绳上，并通过转动以提供上升或下降的动力。

3.钢丝绳：钢丝绳连接到曳引机和电梯舱之间，通常有多股钢丝绳并绕在曳引机的滑轮上。

曳引机通过拉动或松开钢丝绳来控制电梯的上升和下降。

4.电梯轿厢（舱）：电梯轿厢是载人或载物的部分，通常是一个固定的金属箱体。

它具有足够的强度和空间来容纳乘客或货物，并确保安全舒适的运输。

5.楼层按钮和控制系统：电梯的每个楼层都有楼层按钮，乘客可以通过按下按钮来选择乘坐电梯的目标楼层。

电梯的控制系统接收到按钮的信号后会根据乘客的需求来确定电梯的运行方向和停靠楼层。

6.安全系统：电梯还配备了多种安全装置，以确保乘客的安全。

这些安全装置包括紧急制动系统、限速器和安全梁等。

它们在电梯超过安全速度或发生其他紧急情况时起到保护作用。

以上是曳引式电梯的主要组成部分，接下来让我们详细了解曳引式电梯的工作原理。

曳引式电梯的工作原理曳引式电梯的工作原理可以简单概括为以下几个步骤：1.乘客选择楼层：乘客在电梯外的楼层通过按下相应的楼层按钮来选择目标楼层。

2.控制系统确定运行方向：当乘客按下楼层按钮后，电梯的控制系统会接收到信号，并根据乘客的需求来确定电梯的运行方向（上升或下降）。

3.电动机和曳引机启动：一旦确定了电梯的运行方向，电动机和曳引机将启动。

电动机通过传动装置将动力转移到曳引机上。

4.钢丝绳开始移动：曳引机启动后，钢丝绳开始移动。

曳引电梯是一种常见的垂直交通工具，其基本结构包括以下几个部分：
1. 轿厢：轿厢是曳引电梯的载客部分，通常由钢架和金属板材构成，内部配备有座椅、扶手和灯具等设施。

2. 井道：井道是曳引电梯的垂直通道，由建筑物内部的电梯井和电梯门组成，用于支撑和固定轿厢和电梯驱动系统。

3. 机房：机房是曳引电梯的驱动系统所在地，通常位于建筑物顶层或地下室，包括电梯电机、减速器、制动器、控制系统等部件。

4. 牵引机：牵引机是电梯驱动系统的核心部件，它通过曳引钢绳拉动轿厢沿井道上下移动。

5. 钢绳：钢绳是曳引电梯的重要组成部分，用于连接机房和轿厢，传递牵引力和负载。

6. 导轨：导轨是曳引电梯的轨道，安装在井道两侧，用于支撑和引导轿厢的上下运行。

7. 门系统：门系统是电梯门和轿厢门的组合系统，用于隔离电梯井和轿厢内部，确保乘客的安全。

8. 控制系统：控制系统是电梯的大脑，包括电梯控制器、按钮、指示灯等，用于控制电梯的运行和停止，以及乘客的出入。

曳引驱动电梯的主要组成及结构电梯是由其不同功能的8个系统组成的（如下图），分别是曳引系统、导向系统、轿厢、门系统、质量平衡系统、电力拖动系统、电气控制系统和安全保护系统等。

▲曳引驱动电梯结构曳引驱动电梯主要有以下零部件：（1）控制柜：各种电子元器件和电器元件安装在一个有防护作用的柜形结构内的电器控制设备。

（2）轿厢：运载乘客或其他载荷的轿体部件。

（3）开门机：使轿门和层门开启或关闭的装置。

（4）门锁装置：轿门与层门关闭后锁紧，同时接通控制回路，轿厢方可运行的机电联锁安全装置。

（5）安全触板：在轿厢关闭过程中，当有乘客或障碍物触及时，轿门重新打开的机械门保护装置。

（6）光幕：在轿门关闭过程中，当有乘客或物体通过轿门时，在轿门高度方向上的特定范围内可自动探测并发出信号使轿门重新打开的门保护装置。

（7）曳引机：包括电动机、制动器和曳引轮在内的靠曳引绳和曳引轮槽摩擦力驱动和停止电梯的装置。

（8）有齿轮曳引机：电动机通过减速器驱动曳引轮的曳引机。

（9）无齿轮曳引机：电动机直接驱动曳引轮的曳引轮。

（10）曳引绳：连接轿厢和对重装置，并靠曳引轮槽的摩擦力驱动轿厢升降的专用钢丝绳。

（11）导轨：供轿厢和对重运行的导向部件。

（12）补偿装置：用来平衡由于电梯提升高度过高、曳引绳过长造成运行过程中偏重现象的部件。

（13）轿顶检修装置：设置在轿顶上部，供检修人员检修时应用的装置。

（14）操纵箱：用开关、按钮操纵轿厢运行的电气装置。

（15）停止按钮（急停按钮）：能断开控制电路或发出控制信号给处理器，最终使轿厢停止运行的按钮。

（16）极限开关：当轿厢运行超越端站停止装置时，在轿厢或对重装置未接触缓冲器之前，强迫切断主电源和控制电源的非自动复位的安全装置。

（17）超载装置：当轿厢超过额定载重量时，能发出警告信号并使轿厢不能运行的安全装置。

（18）限速器：当电梯的运行速度超过额定速度一定值时，其动作能导致安全钳动作的安全装置。

曳引电梯曳引驱动原理曳引电梯是目前应用较为广泛的一种电梯类型，其曳引驱动原理是通过电机驱动曳引机构，将钢绳缠在曳引轮上，以达到电梯升降的目的。

下面将详细介绍曳引电梯的曳引驱动原理。

曳引机构是曳引电梯的核心部件，主要由曳引电机、曳引轮、导向轮、钢丝绳和平衡重块等组成。

曳引电机是用来提供动力，通过旋转驱动曳引轮。

曳引轮是固定在电梯的驱动轴上，钢绳缠绕在曳引轮上。

导向轮是为了保持钢绳在曳引轮上的正确位置，在曳引轮的两侧设置，并通过轴承在导轨上移动。

钢丝绳是连接曳引轮和电梯吊舱的关键部件，起到承载电梯吊舱重量的作用。

平衡重块则用于平衡吊舱重量和钢绳自重。

曳引电梯的工作原理如下：1.电梯驱动：当电梯启动时，曳引电机开始工作，通过旋转驱动曳引轮。

电机的旋转方向决定了电梯的上升或下降方向。

2.曳引轮和钢丝绳：随着曳引轮的旋转，钢丝绳被缠绕在曳引轮上。

钢丝绳的一端固定在电梯吊舱上方的支架上，另一端连接在平衡重块上。

3.导向轮：导向轮通过轴承固定在曳引轮两侧，使钢丝绳与曳引轮保持正确的相对位置。

导向轮通过在导轨上移动，帮助钢丝绳保持稳定并避免偏离。

4.平衡重块：平衡重块的作用是平衡电梯吊舱和钢丝绳的自重，以减少电机的负载。

通过调整平衡重块的重量和位置，可以确保电梯在升降过程中保持平衡。

5.电梯升降：当曳引电机启动后，曳引轮开始旋转，将钢丝绳缠绕在轮上。

钢丝绳的缠绕和松开引起电梯吊舱的上升或下降。

当电梯吊舱上升时，曳引轮继续旋转，钢丝绳逐渐缠绕在轮上。

当电梯吊舱下降时，曳引轮反向旋转，钢丝绳逐渐松开。

6.安全装置：曳引电梯还配备有多种安全装置，如制动器、紧急制动、过速保护等，以确保电梯安全可靠。

总结起来，曳引电梯的曳引驱动原理主要是通过曳引机构中的曳引电机、曳引轮、导向轮、钢丝绳和平衡重块等组件配合工作，实现电梯的升降功能。

通过电机的驱动，曳引轮将钢丝绳缠绕在轮上，同时导向轮和平衡重块的配合，保证钢丝绳的稳定性和电梯的平衡性。

曳引电梯曳引驱动原理(一)曳引电梯曳引驱动原理引言曳引电梯是现代建筑中常见的垂直交通工具之一。

曳引电梯的曳引驱动系统是其正常运行的重要组成部分。

本文将从浅入深地解释曳引电梯的曳引驱动原理。

什么是曳引电梯？曳引电梯是指通过钢丝绳和曳引轮的配合，实现电动机驱动电梯进行垂直运动的一种机械装置。

它常用于高层建筑和大型商业场所。

曳引驱动的基本原理1.钢丝绳系统：–曳引电梯使用一条或多条钢丝绳连接电梯船和驱动装置。

–钢丝绳通常由多股钢丝绞合而成，以提供足够的强度和耐久性。

2.曳引轮系统：–曳引电梯中的曳引轮是一个带有凹槽的轮子，它位于驱动装置的顶部。

–钢丝绳被穿过曳引轮的凹槽，使其紧密贴合，以保证传递扭矩。

3.电机驱动：–曳引驱动系统通过电机驱动曳引轮旋转，以实现电梯的垂直运动。

–电机通常由一个控制器或变频器提供电力和控制信号。

曳引驱动的工作过程1.上行过程：–当乘客按下上行按钮时，电梯开始启动。

–驱动电机通过转动曳引轮，使钢丝绳向上移动。

–钢丝绳的上升拉动电梯船上升。

2.下行过程：–当乘客按下下行按钮时，电梯开始启动。

–驱动电机通过转动曳引轮，使钢丝绳向下移动。

–钢丝绳的下降拉动电梯船下降。

3.平层停靠：–电梯通过传感器检测电梯船的位置和速度，以及楼层的位置。

–当电梯船接近乘客所选择的楼层时，电梯会自动减速并停靠在该楼层。

曳引驱动的优势1.高效节能：–曳引驱动系统使用电动机进行驱动，相对于传统的液压驱动更加高效节能。

–曳引驱动系统利用重力平衡系统来降低电梯电能的消耗。

2.平稳舒适：–曳引驱动系统的运行过程平稳，乘坐舒适，降低了垂直运行过程中的颠簸感。

3.灵活多样：–曳引电梯可以适应不同的建筑高度和载荷需求，更加灵活多样。

结论曳引电梯的曳引驱动原理基于钢丝绳和曳引轮系统的配合，通过电机的驱动实现垂直运动。

曳引驱动具有高效节能、平稳舒适和灵活多样的优势，使得曳引电梯成为现代建筑中不可或缺的一部分。

曳引驱动的细节原理1.曳引轮的作用原理：–曳引轮通过凹槽的设计，使钢丝绳能够牢固地贴合在其表面。

电梯曳引传动的原理及特点电梯曳引传动是指通过电动机将电梯的悬挂装置与电梯机房内的主机（曳引机）连接起来，实现电梯的升降运行。

曳引传动可以说是目前电梯中最常用的一种传动方式，其原理和特点如下。

1. 原理：电梯曳引传动主要依靠电动机驱动曳引系统中的曳引绳，从而实现电梯的运行。

曳引系统由一个或多个钢丝绳悬挂在轮驱动器上，通过电动机的转动产生牵引力，使电梯车厢沿着轨道上升或下降。

曳引机主要由电动机、减速器、制动器和曳引轮组成。

电动机通过减速器将高速低扭矩的电动机转速减慢，并通过制动器来控制电梯的停止。

曳引轮悬挂在电梯井道的顶部，由电动机驱动，将牵引绳绕在曳引轮上。

当电动机带动曳引轮转动时，绳索也进行相应的上下运动，进而带动电梯的升降。

2. 特点：（1）运行平稳：电梯曳引传动的运行平稳性好，减少了电梯乘坐者的晕车感。

曳引绳与曳引轮的接触较为稳定，且曳引绳分布均匀，可以有效地减少电梯运行时的震动。

（2）速度调节范围大：电梯曳引传动可以通过改变电动机的转速来控制电梯的运行速度，具有较大的速度调节范围。

这样，可以根据不同的需求调整电梯的运行速度，如高楼层时，可以加快运行速度以提高运输效率。

（3）楼层适应性好：曳引传动可以适应各种楼层的电梯需求，如高层建筑与低楼层建筑、大体量与小体量的电梯等。

只需根据不同的需求调整电梯的运行速度和绳索长度即可。

（4）节能高效：相比其他传动方式，电梯曳引传动具有节能高效的特点。

曳引传动中的电动机可以根据需求进行启停，不会浪费能量。

而且通过先进的控制系统，可以实时监测电梯的运行状态，进一步优化能源的利用效率。

（5）维护成本低：电梯曳引传动相对于其他传动方式有着较低的维护成本。

其结构简单，易于维修和更换，维护人员可以迅速进行故障排除。

总的来说，电梯曳引传动以其运行平稳、速度范围大、适应性强、节能高效和维护成本低等特点，成为了电梯行业的主流传动方式。

同时，随着科技的不断进步，曳引传动也在不断改进和创新，以适应不同楼层和不同需求的电梯运行。

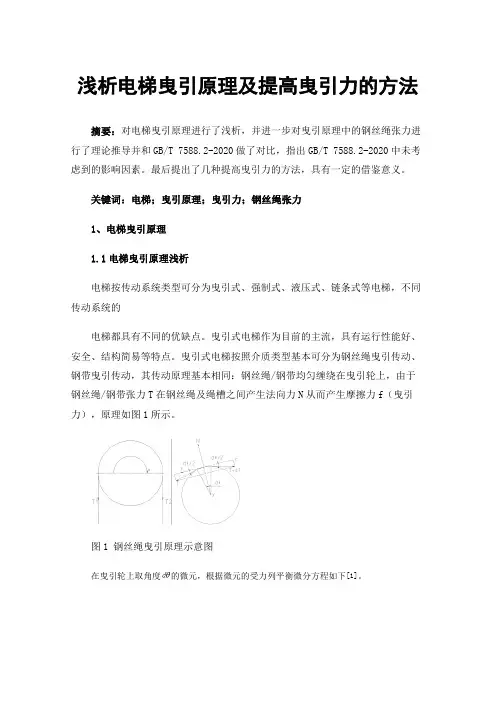

浅析电梯曳引原理及提高曳引力的方法摘要：对电梯曳引原理进行了浅析，并进一步对曳引原理中的钢丝绳张力进行了理论推导并和GB/T 7588.2-2020做了对比，指出GB/T 7588.2-2020中未考虑到的影响因素。

最后提出了几种提高曳引力的方法，具有一定的借鉴意义。

关键词：电梯；曳引原理；曳引力；钢丝绳张力1、电梯曳引原理1.1电梯曳引原理浅析电梯按传动系统类型可分为曳引式、强制式、液压式、链条式等电梯，不同传动系统的电梯都具有不同的优缺点。

曳引式电梯作为目前的主流，具有运行性能好、安全、结构简易等特点。

曳引式电梯按照介质类型基本可分为钢丝绳曳引传动、钢带曳引传动，其传动原理基本相同：钢丝绳/钢带均匀缠绕在曳引轮上，由于钢丝绳/钢带张力T在钢丝绳及绳槽之间产生法向力N从而产生摩擦力f（曳引力），原理如图1所示。

图1 钢丝绳曳引原理示意图在曳引轮上取角度的微元，根据微元的受力列平衡微分方程如下[1]。

沿曳引轮切线方向（x轴）平衡微分方程：,由于，上述方程可简化为f=dT--------------------------------------------------------①沿曳引轮径向（y轴）的平衡微分方程：由于，省略二次微元项，上述方程可简化为N=Tdθ----------------②根据摩擦力定义可得f=μef N------------------------------------------------③联立①②③可得，两边同时积分，可得，注意：其中μef为当量摩擦系数。

GB 7588.2-2020对钢丝绳曳引力要求如下[2]：：用于轿厢装载和紧急制动工况；：用于轿厢滞留工况（轿厢/对重压在缓冲器上，曳引机空转）。

1.2对电梯的各个工况进行分析1）轿厢装载工况轿厢装载（静载）时不允许发生打滑，否则可能会发生剪切事故。

图2为外力F和摩擦力f的关系，需要保证轿厢装载时不打滑，需保证摩擦力f≤f静，f静为最大静摩擦力，考虑到安全，此时取静摩擦系数下限μ=0.1，式③修正为f≤μef N----------------------④联立①②④可得图2 外力F和摩擦力f关系2）紧急制动工况紧急制动初始阶段电梯钢丝绳/钢带最开始会随着曳引机一起减速，当曳引机减速度继续增大到曳引力不足以提供轿厢和曳引机一起减速所需的力时，钢丝绳/钢带和曳引轮之间会发生打滑。

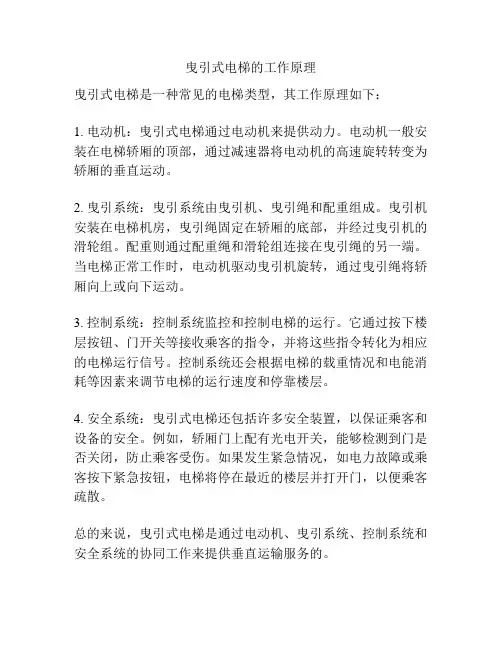

曳引式电梯的工作原理
曳引式电梯是一种常见的电梯类型，其工作原理如下：
1. 电动机：曳引式电梯通过电动机来提供动力。

电动机一般安装在电梯轿厢的顶部，通过减速器将电动机的高速旋转转变为轿厢的垂直运动。

2. 曳引系统：曳引系统由曳引机、曳引绳和配重组成。

曳引机安装在电梯机房，曳引绳固定在轿厢的底部，并经过曳引机的滑轮组。

配重则通过配重绳和滑轮组连接在曳引绳的另一端。

当电梯正常工作时，电动机驱动曳引机旋转，通过曳引绳将轿厢向上或向下运动。

3. 控制系统：控制系统监控和控制电梯的运行。

它通过按下楼层按钮、门开关等接收乘客的指令，并将这些指令转化为相应的电梯运行信号。

控制系统还会根据电梯的载重情况和电能消耗等因素来调节电梯的运行速度和停靠楼层。

4. 安全系统：曳引式电梯还包括许多安全装置，以保证乘客和设备的安全。

例如，轿厢门上配有光电开关，能够检测到门是否关闭，防止乘客受伤。

如果发生紧急情况，如电力故障或乘客按下紧急按钮，电梯将停在最近的楼层并打开门，以便乘客疏散。

总的来说，曳引式电梯是通过电动机、曳引系统、控制系统和安全系统的协同工作来提供垂直运输服务的。

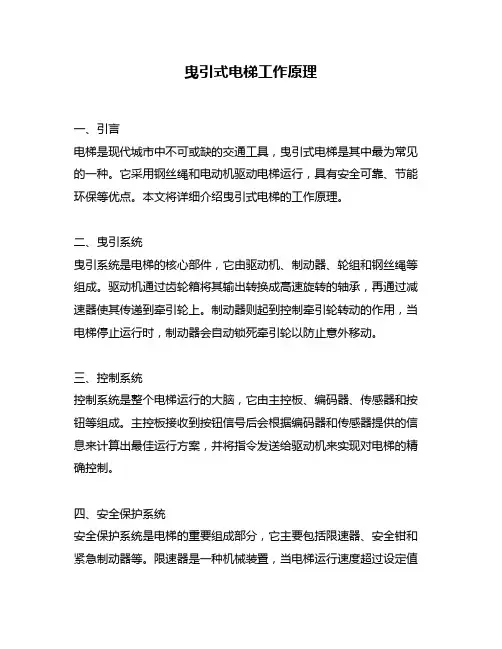

曳引式电梯工作原理一、引言电梯是现代城市中不可或缺的交通工具，曳引式电梯是其中最为常见的一种。

它采用钢丝绳和电动机驱动电梯运行，具有安全可靠、节能环保等优点。

本文将详细介绍曳引式电梯的工作原理。

二、曳引系统曳引系统是电梯的核心部件，它由驱动机、制动器、轮组和钢丝绳等组成。

驱动机通过齿轮箱将其输出转换成高速旋转的轴承，再通过减速器使其传递到牵引轮上。

制动器则起到控制牵引轮转动的作用，当电梯停止运行时，制动器会自动锁死牵引轮以防止意外移动。

三、控制系统控制系统是整个电梯运行的大脑，它由主控板、编码器、传感器和按钮等组成。

主控板接收到按钮信号后会根据编码器和传感器提供的信息来计算出最佳运行方案，并将指令发送给驱动机来实现对电梯的精确控制。

四、安全保护系统安全保护系统是电梯的重要组成部分，它主要包括限速器、安全钳和紧急制动器等。

限速器是一种机械装置，当电梯运行速度超过设定值时会自动刹车以保证乘客的安全。

安全钳则用来固定电梯在轨道上，当钢丝绳断裂时会自动启动以避免电梯坠落。

紧急制动器则是在紧急情况下手动启动的装置，可以迅速停止电梯运行以保障乘客的生命安全。

五、能量回收系统能量回收系统是一种节能环保的技术，它可以将电梯运行时产生的惯性能量转化为电能并返回给供电网络。

这种技术可以有效减少电梯运行时消耗的能量，从而降低了对环境的影响。

六、结论曳引式电梯采用了先进的控制技术和安全保护系统，具有高效、安全、节能等优点。

随着科技不断发展，曳引式电梯将会越来越普及，并为我们带来更加便捷舒适的出行体验。

曳引电梯工作原理
曳引电梯是一种常见的电梯类型，其工作原理主要包括电动机、曳引轮、钢丝绳、平衡重块和限速器等组成的系统。

首先，电动机是曳引电梯中的核心部件。

电动机通过电能转换为机械能，驱动曳引轮的旋转。

曳引轮通常位于电梯顶部，其轴心与电动机轴心连接，通过轴向传动带动曳引轮转动。

然后，钢丝绳连接在曳引轮上，并固定在电梯的底部。

当电动机运转时，曳引轮旋转，钢丝绳会通过曳引轮的牵引作用，从而带动电梯的运行。

为了保证电梯的平衡和稳定，通常在钢丝绳的另一端会加装平衡重块。

平衡重块的作用是平衡电梯自身的重量，使电梯在上下运行过程中保持平衡状态，减少摩擦和能耗。

此外，电梯还配备有限速器。

限速器主要用于保护电梯的安全，当电梯在下行过程中速度超过设定值时，限速器会自动启动，并通过制动器刹住曳引轮，起到限制速度的作用。

总之，曳引电梯通过电动机驱动曳引轮旋转，通过钢丝绳的运动带动电梯的上下运行。

平衡重块用于平衡电梯的重量，限速器保护电梯的安全。

这一系列组成的系统协同工作，使得曳引电梯能够高效、安全地完成运行任务。

曳引式电梯八大系统全解一、曳引系统曳引系统由曳引机、曳引钢丝绳、导向轮及反绳轮等组成：（1）曳引机由电动机、联轴器、制动器、减速箱、机座、曳引轮等组成，它是电梯的动力源。

（2）曳引钢丝绳的两端分别连接轿厢和对重（或者两端固定在机房上），依靠钢丝绳与曳引轮绳槽之间的摩擦力来驱动轿厢升降。

（3）导向轮的作用是分开轿厢和对重的间距，采用复绕型时还可增加曳引能力。

导向轮安装在曳引机架上或承重梁上。

当钢丝绳的绕绳比大于1时，在轿厢顶和对重架上应增设反绳轮。

反绳轮的个数可以是1个、2个甚至3个，这与曳引比有关。

二、导向系统导向系统由导轨、导靴和导轨架等组成。

它的作用是限制轿厢和对重的活动自由度，使轿厢和对重只能沿着导轨作升降运动。

（1）导轨固定在导轨架上，导轨架是承重导轨的组件，与井道壁联接。

（2）导靴装在轿厢和对重架上，与导轨配合，强制轿厢和对重的运动服从于导轨的直立方向。

三、门系统门系统由轿厢门、层门、开门机、联动机构、门锁等组成。

（1）轿厢门设在轿厢入口，由门扇、门导轨架、门靴和门刀等组成。

（2）层门设在层站入口，由门扇、门导轨架、门靴、门锁装置及应急开锁装置组成。

（3）开门机设在轿厢上，是轿厢门和层门启闭的动力源。

四、轿厢轿厢用以运送乘客或货物的电梯组件。

它是由轿厢架和轿厢体组成。

轿厢架是轿厢体的承重构架，由横梁、立柱、底梁和斜拉杆等组成。

轿厢体由轿厢底、轿厢壁、轿厢顶及照明、通风装置、轿厢装饰件和轿内操纵按钮板等组成。

轿厢体空间的大小由额定载重量或额定载客人数决定。

五、重量平衡系统重量平衡系统由对重和重量补偿装置组成。

对重由对重架和对重块组成。

对重将平衡轿厢自重和部分的额定载重。

重量补偿装置是补偿高层电梯中轿厢与对重侧曳引钢丝绳长度变化对电梯平衡设计影响的装置。

六、电力拖动系统电力拖动系统由曳引电机、供电系统、速度反馈装置、调速装置等组成，对电梯实行速度控制。

（1）曳引电机是电梯的动力源，根据电梯配置可采用交流电机或直流电机。

电梯曳引传动的原理及特点大家好！今天咱们要聊聊电梯曳引传动的那些事儿。

说到电梯，大家可能会想到它每天的工作，像个默默无闻的“服务员”，把我们送到想去的楼层。

但是你知道它背后的工作原理吗？嗯，曳引传动就是其中一个重要的部分，今天就让我们一起来扒一扒它的秘密吧！1. 曳引传动是什么？电梯的曳引传动系统，听起来有点复杂，但其实很简单。

咱们可以把它想象成一个超大的滑轮系统，它的工作原理其实就是靠这个滑轮把电梯上下拉。

这个滑轮和电梯的钢丝绳之间有一种神奇的合作关系，让电梯能够轻松地在楼层之间穿梭。

1.1 曳引传动的基本原理简单来说，曳引传动就是通过一个大轮子（我们叫它“曳引轮”）来带动电梯的钢丝绳。

电梯的钢丝绳一头挂在曳引轮上，另一头则固定在电梯车厢上。

曳引轮在电机的驱动下旋转，把电梯车厢拉上拉下。

哇，听起来是不是有点像魔术呢？1.2 曳引传动的工作过程当电梯需要上升时，曳引轮就会带动钢丝绳的一个方向，让电梯车厢往上走。

反之，当电梯需要下降时，曳引轮就改变方向，电梯车厢就会顺利下滑。

这个过程其实就是一个“推拉”游戏，通过控制曳引轮的转动，来实现电梯的升降。

2. 曳引传动的特点曳引传动系统可是有很多优点的，咱们来一一看看吧！2.1 高效性首先，曳引传动的效率是相当高的。

由于曳引轮和钢丝绳的摩擦力很小，能有效减少能量的损耗，这样就能节省不少电力。

这就像咱们骑自行车，选择合适的轮胎能让我们骑得更轻松一样，曳引传动也能让电梯运行得更顺畅。

2.2 稳定性其次，曳引传动系统的稳定性也是棒棒哒。

它能够平稳地运行，减少电梯运行中的震动。

试想一下，要是电梯运行时像坐过山车一样，那就太吓人了，对吧？所以，稳定的曳引传动系统确保了我们在电梯里的平稳体验。

2.3 维护简便而且，曳引传动系统的维护也是比较简单的。

由于它的构造相对简单，所以维修起来也比较方便。

不需要像那些复杂的系统一样，维修人员只需定期检查曳引轮和钢丝绳的状态，就能确保电梯正常运行。

曳引电梯工作原理
曳引电梯是一种常见的垂直运输设备，其工作原理是通过电动机带动钢丝绳，将电梯的载重平台与电动机通过绳索连接起来。

下面是曳引电梯的工作原理详解：
1. 驱动系统：曳引电梯的驱动系统由电动机和减速机组成。

电动机提供动力，并通过减速机将其输出扭矩传递给钢丝绳。

2. 钢丝绳系统：钢丝绳是曳引电梯的关键部件，承载着电梯的载重平台和乘客。

一般情况下，电梯内部设有多个钢丝绳，以增加安全性能。

钢丝绳通过滑轮组进行引导并与电动机相连。

3. 滑轮组：曳引电梯中的滑轮组通常由两个部分组成：曳引滑轮和绳索张紧滑轮。

曳引滑轮与电动机相连，使钢丝绳在运动中与之配合。

绳索张紧滑轮位于电梯井顶部，用于保持钢丝绳的张力。

4. 重量平衡系统：为了减轻电动机的工作负荷并提高能源的利用率，曳引电梯通常还配备有重量平衡系统。

这个系统由重物和平衡绳组成，通过使重物与平衡绳共同工作，起到平衡载重平台和减少电动机负荷的作用。

5. 控制系统：控制系统是曳引电梯的大脑，控制着整个运行过程。

它包括电梯内的按钮和控制面板，以及电梯井内的传感器和控制器。

通过控制系统，乘客可以选择所需的楼层并实现安全、平稳的运行。

总结：曳引电梯通过电动机驱动钢丝绳，通过滑轮组和重量平衡系统实现载重平台的上下运动。

控制系统起到指挥和监控作用，保证电梯的正常工作和乘客的安全。

这种工作原理使得曳引电梯成为了现代化建筑中常用的垂直运输工具。

曳引式电梯技术参数曳引式电梯是一种常见的垂直交通工具，它通过电动机驱动钢缆进行运行。

曳引式电梯技术参数是评估电梯性能和安全性的重要指标。

本文将从电梯的载重能力、速度、尺寸、能耗和安全性等方面介绍曳引式电梯的技术参数。

一、载重能力曳引式电梯的载重能力是指电梯能够承载的最大重量。

一般来说，电梯的载重能力越大，其使用范围越广。

常见的曳引式电梯载重能力包括1000kg、1250kg、1600kg等。

根据使用场景的不同，电梯的载重能力也会有所不同。

二、速度曳引式电梯的速度是指电梯运行的垂直速度。

电梯的速度直接影响到乘客的出行效率。

一般来说，电梯的速度越高，乘客等待时间越短。

常见的曳引式电梯速度包括1m/s、1.6m/s、2.5m/s等。

在高层建筑中，一般会选择较高速度的电梯以提高运行效率。

三、尺寸曳引式电梯的尺寸是指电梯井道的尺寸以及电梯门洞的尺寸。

电梯井道的尺寸需要满足电梯设备的安装要求，而电梯门洞的尺寸需要适应乘客进出电梯的需求。

一般来说，曳引式电梯的井道尺寸会根据载重能力和速度的不同而有所差异。

四、能耗曳引式电梯的能耗是指电梯在运行过程中消耗的能量。

电梯的能耗直接影响到电梯的运行成本和环境影响。

为了提高能源利用效率和降低能耗，现代曳引式电梯采用了一系列的节能措施，如变频调速技术、能量回收系统等。

五、安全性曳引式电梯的安全性是指电梯在运行过程中对乘客的保护能力。

电梯的安全性包括多方面的因素，如制动系统、紧急救援系统、防坠落装置等。

这些安全装置能够在电梯发生故障或意外情况时及时采取措施，保障乘客的安全。

曳引式电梯的技术参数包括载重能力、速度、尺寸、能耗和安全性。

这些参数在选择和设计电梯时需要综合考虑，以满足不同场景下的需求。

随着科技的不断发展，曳引式电梯的技术参数也在不断更新和优化，以提供更高效、更安全的垂直交通解决方案。

曳引式电梯原理你有没有想过，每次咱们走进那个小小的电梯厢，然后就被稳稳地送到不同楼层，这背后到底是啥神奇的原理呀？今天呀，咱就来好好唠唠曳引式电梯的原理，可有趣啦！咱先说说这个曳引式电梯最主要的部分——曳引机。

这曳引机就像是电梯的大心脏，它的力气可大着呢。

曳引机里有个电动机，这个电动机就像一个超级大力士。

你可以想象它是一个有着无穷力量的小怪兽，只要一通电，就开始嗷嗷叫着准备干活啦。

电动机一转起来呀，就带动着曳引轮开始转动。

这个曳引轮呢，表面可光滑了，就像溜冰场一样。

那曳引轮转动起来又有啥用呢？这时候呀，就该钢丝绳出场啦。

钢丝绳就像一群听话的小跟班，它们紧紧地缠绕在曳引轮上。

曳引轮一转，钢丝绳也就跟着动起来了。

这些钢丝绳可不是一般的绳子哦，它们可结实啦，要承受着电梯厢和里面乘客或者货物的重量呢。

你看，就像一群小伙伴手拉手，齐心协力地拉起电梯厢。

再说说电梯厢吧。

电梯厢就像一个小房子，咱们就站在这个小房子里上上下下。

它通过那些钢丝绳和曳引机连在一起。

当曳引轮带着钢丝绳往上或者往下走的时候，电梯厢也就跟着动起来了。

这就好像是有一双无形的大手，拉着这个小房子在大楼的肚子里穿梭。

不过呢，这里面还有个很聪明的设计，就是对重。

对重就像是电梯厢的好伙伴，它们俩玩着一种平衡的游戏。

对重的重量是经过精心计算的，它大概和电梯厢加上一半左右的额定载重差不多重呢。

为啥要这样呢？这是为了让曳引机省点力气呀。

你想啊，如果一边特别重，另一边特别轻，那曳引机得多累呀。

就像两个人玩跷跷板，两边差不多重的时候，玩起来才轻松嘛。

当电梯厢往上走的时候，对重就往下走；电梯厢往下走的时候，对重就往上走。

它们就这么默契地配合着。

在电梯运行的过程中呀，还有一些控制系统在默默地工作着。

就像一群小管家，它们要确保电梯能够准确地停在每一层楼。

这些控制系统可聪明啦，它们知道什么时候该加速，什么时候该减速。

比如说，当电梯快接近你要去的楼层的时候，它就会慢慢地减速，就像一个小心翼翼的小司机，生怕把乘客晃着了。

新型井道曳引式施工电梯总结说到新型井道曳引式施工电梯，真是让人忍不住想多说两句。

它可不是普通的电梯哦，不是那种在高楼大厦里上下的电梯。

这个可是在工地上，专门用来解决高层建筑施工的搬运问题的！你想，工地那么大，工人们一趟趟地爬楼梯，累得够呛。

要是还得拿工具、搬材料，那不是活活累死了嘛！而井道曳引式施工电梯，正是为了解决这一痛点应运而生的。

说白了，它就是一种可以在垂直方向上快速运输的电梯。

最初，大家都是靠传统的塔吊来搬运材料，虽然塔吊也不错，但有时候灵活性差点，特别是一些空间狭小、复杂的工地环境，塔吊根本没法发力。

这时候，井道曳引式施工电梯就出场了。

它的最大特点就是“曳引”二字，意思就是通过钢索和电动机来带动电梯运行。

其实说白了就是用一根钢丝绳把电梯“拉”上去，哈哈，感觉就像在玩滑梯一样，谁不爱呀？不过，这电梯的结构也挺有意思的。

你想，它得在整个工地的井道里往上走，不仅要耐得住重量，还得保证安全。

别小看了这个“井道”——它可不是随随便便就能建的，必须要有非常精准的规划，确保每一根支撑结构都稳得住，不然电梯可就“晃悠”了，那可不是闹着玩的。

像在高楼工地上，施工的时候，电梯的井道位置是提前规划好的，就像在下棋一样，每一步都要走得精准、巧妙。

说到安全，这就不得不提了。

要知道，工地上的安全问题一直是大家关注的重点。

你想，这电梯上来下去的，岂能随便？可不是一开门就能上去，啥都不用管的。

井道曳引式施工电梯，最重要的一点就是“安全防护”！它上面有很多设计非常贴心的防护措施，比如自动的紧急制动系统，万一钢索出现问题，电梯会立马停下来，给人们一个缓冲的时间，避免发生更大的危险。

而且电梯上也有防坠落装置，防止电梯车厢坠落。

这些措施都特别重要，因为工地上人命关天，谁也不想因为一个小小的失误，造成无法挽回的损失。

再说，操作这玩意也不复杂。

过去，一些施工电梯操作起来简直就跟开战斗机一样，复杂得让人头大。

不过，这新型井道曳引式施工电梯就大不一样了。
