碧桂园工法样板共72页

碧桂园工程工法样板施工方案编制人：校对人：审核人：审批人：目录一、工程概况 (1)1、总体简介 (1)2、建筑设计简介 (1)3、结构设计 (3)二、施工准备 (4)三、分部分项工程实物样板施工 (5)1、防水工程 (5)2、混凝土结构工程 (6)3、砌筑分部工程 (7)4、内墙抹灰 (8)5、外墙装饰 (9)6、屋面工程 (11)7、铝合金门窗 (12)8、同层排水 (13)9、水电安装 (13)10、室内地坪 (14)四、样板引路施工注意事项 (14)五、样板引路附件 (14)工法样板施工方案工程质量样板引路是工程施工质量管理的一种行之有效的做法，鉴于当前建筑施工一线作业人员大多来自农村富余劳动力，文化程度和职业技能不高的现状，整个工程推行工程质量样板引路这一做法，使之成为施工项目质量管理的一项措施，有利于加强对工程施工重要工序、关键环节的质量控制，消除工程质量通病，提高工程质量的整体水平。

特制定样板引路方案如下。

一、工程概况1、总体简介2、建筑设计简介3、结构设计塔楼部分二、施工准备1、根据项目部的人员，由项目经理统一调配人员组成样板制作指导、监督小组。

组长：xxx成员：xxx xxx2、根据施工进度要求及时对项目管理人员、班组操作工人进行技术、安全、质量、操作规程的交底工作，有条件时可到其他项目实物样板层进行参观。

3、本工程拟定的“样板引路”方案为：在施工区14#楼东侧设实物样板墙及选定工程实体制作实物样板，将施工主要内容用实物样板制作出来，本工程主要工程质量样板为：钢筋工程、模板工程、砼工程、防水工程、砌筑、内墙抹灰、外墙装饰、屋面工程、铝合金安装、铝模工程、同层排水工程、水电安装工程、室内地坪工程。

4、实物样板墙按设计图纸施工。

5、主要展示的工法有：1）、剪力墙钢筋安装及铝模板安装；柱钢筋安装及铝模板安装；楼梯钢筋安装及铝模板安装2）、上述部位钢筋保护层厚度控制措施，钢筋焊接接头错开位置，搭接要求，垫块要求。

碧桂园SSGF全穿插施工成套工法！简介、步入老板最高境界：工作清闲活少干、钱多事少离家近、位高权重责任轻、赚钱赚到手抽筋。

来源：豆丁施工一、SSGF新建造技术成套工法1、爬架附着式爬架具有安全、节能环保等优点，跟随楼栋主体进度爬升，主体施工完后半个月解体拆架；为穿插施工提供条件，缩短建造周期，提升工程质量。

2、铝合金模板铝合金模板工厂化生产、操作简易、减少人力投入和对工人技术的依赖，匠心精锻毫米级结构；大幅减少渗漏、空鼓等质量隐患，实现取消抹灰工艺。

点这免费下载施工技术资料铝模现场样板拆模后混凝土观感3、全现浇混凝土外墙通过铝模及结构拉缝技术实现全混凝土现浇外墙体系，对建筑外门窗洞口、防水企口、滴水线、空调板、阳台反坎、外立面线条等进行优化，主体结构一次浇筑成型，免除外墙二次结构和内外抹灰，实现结构自防水，减少外墙、窗边渗漏等质量隐患。

全现浇外墙4、高精度地面在结构板浇筑时，控制楼面水平度和平整度，免除装修二次砂浆找平，大幅减少砂和水泥的使用，节能环保，木地板可以在结构面直接安装。

增强型激光平水仪无痕收光鞋高精度地面自动找平磨光机5、楼层截水系统截水系统跟主体进度同步，通过该系统对施工用水和雨水进行封堵及引流，来实现穿插施工作业。

楼梯部位截水，采用110PVC塑料管一分为二现场安装（安装时需向集水井方向放坡）将楼层所有水源引流至收集池（设置在楼梯转换平台），再通过管道排走点这免费下载施工技术资料楼层所有预留洞口（水电井、烟道、风井）用砂浆围边表面盖模板，并刷上统一安全警示颜色；所有预留管口加盖帽6、预制墙板预制墙板具有强度高、隔音、隔热、防火、防潮、抗震等优良性能；工厂化生产、现场干作业施工，功效高、工期短；因产品精度和安装精度高，可实现免抹灰，减少废水、建筑垃圾的产生，节能环保、减少空鼓、开裂等质量隐患。

墙板运输至现场工人现场安装二块墙板拼装企口专用砂浆安装完成后效果7、整体卫浴整体卫浴底盘一体成型，无渗漏，墙面可采用瓷砖、石材、玻璃等不同装饰材料。

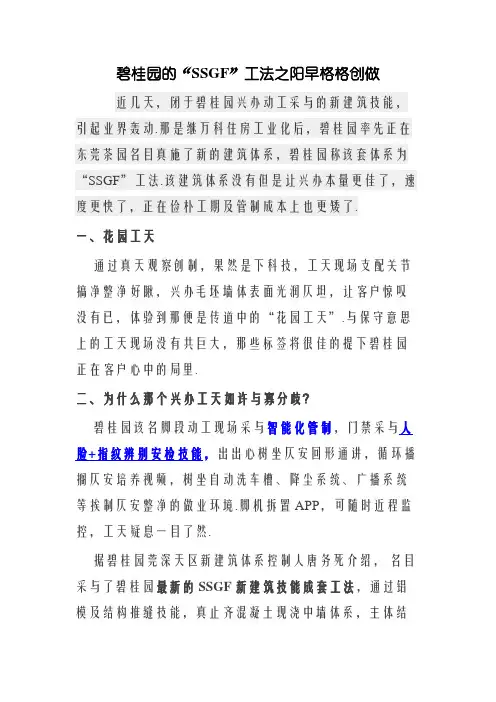

碧桂园的“SSGF”工法之阳早格格创做近几天，闭于碧桂园兴办动工采与的新建筑技能，引起业界轰动.那是继万科住房工业化后，碧桂园率先正在东莞茶园名目真施了新的建筑体系，碧桂园称该套体系为“SSGF”工法.该建筑体系没有但是让兴办本量更佳了，速度更快了，正在俭朴工期及管制成本上也更矮了.一、花园工天通过真天观察创制，果然是下科技，工天现场支配关节搞净整净好瞅，兴办毛坯墙体表面光润仄坦，让客户惊叹没有已，体验到那便是传道中的“花园工天”.与保守意思上的工天现场没有共巨大，那些标签将很佳的提下碧桂园正在客户心中的局里.二、为什么那个兴办工天如许与寡分歧？搁仄安培养视频，树坐自动洗车槽、降尘系统、广播系统等挨制仄安整净的做业环境.脚机拆置APP，可随时近程监控，工天疑息一目了然.据碧桂园莞深天区新建筑体系控制人唐务死介绍，名目采与了碧桂园最新的SSGF新建筑技能成套工法，通过铝模及结构推缝技能，真止齐混凝土现浇中墙体系，主体结构一次浇筑成型，让建筑房屋也像3D挨印一般，免除中墙二次结媾战内中抹灰，真止结构自防火，缩小中墙、窗边渗漏等本量隐患.内墙洪量使用预制隔断板，让砌砖、抹灰工序成为履历；厨卫隔断墙博门使用的陶瓷墙板，本量惟有火的三分之二沉，却有着出色的防火战隔热功能；动工现场百般标记浑晰，扫描二维码还不妨相识建材情况，真止“产品溯源”.三、什么是SSGF新建筑技能？那套系统的工法有什么过人之处？碧桂园崭新SSGF新建筑技能成套工法，该工法使用包罗附着式爬架、铝合金模板、齐现浇混凝土中墙、下细度大天、楼层截火系统、预制墙板、真足卫浴、下压火枪推毛、自愈合防火、预制PC构件、PVC墙纸、齐脱插动工等12项核心工艺.1、从基础上办理了房子防渗漏、防裂问题房子空饱、启裂、漏火，背去是兴办止业的毛病，没有但是建筑者对于此痛之欲绝，对于业主去道，正在支房、进住历程中逢到那些问题也是颇为烦恼.碧桂园采与SSGF新建筑技能成套工法，以劣于保守建筑技能的做业办法，匠心细锻毫米级产品本量，挨制下科技新颖住房.主体结构一次浇筑成型，通过铝模及结构推缝技能，真止齐混凝土现浇中墙体系，对于楼栋中门窗洞心、防火企心，滴火线、空调板、中坐里线条等举止劣化.免除中墙二次结媾战内中抹灰，与消抹灰工艺.大幅缩小渗漏、空饱等本量隐患，真止结构自防火，缩小中墙、窗边渗漏等本量通病.2、下量下效动工支缩工期降矮成本新的建筑体系没有但是从基础上办理了往常兴办止业里临的易题，对于启垦商而止共样大有裨益.最大的裨益莫过于能支缩工期，由此俭朴时间及管制成本.该兴办工天正在兴办历程中还使用了齐脱插动工法，真止了兴办主体、拆建、天下室、园林、中墙里脱插动工，主体启顶后180天达到拆建接付条件，正在包管单工序合理工期的共时，可支缩真足建筑周期6到8个月.支缩的时间不妨尽早把房子出卖去，回支资本，所以时间成本很要害.洪量使用崭新SSGF新建筑技能成套工法动工的茶山碧桂园，没有但是节省了1/3的动工人力，也节省了兴办成本，而且包管了兴办本量达到细良火仄.共时，管制成本也很要害.“管制团队搞二年半与搞一年半，那是真足纷歧样的.省下去的钱，不妨少收一年的人为.”正是那样一套不妨支缩工期、节省成本并赶快制制效率的工法，碧桂园里里已经构制启展了教习班，计划正在齐公司赶快促成该套体系.为了让大家对于那个SSGF新建筑工法体系有更多的相识小编逐项给大家仔细分解1、爬架碧桂园采与附着式爬架具备仄安、节能环保等便宜.爬架跟随楼栋主体进度爬降，主体动工完后半个月解体拆架，为脱插动工提供条件，拆建提前介进，也便是道，楼上还正在建房子，楼下便能启初拆建了.支缩建筑周期，可使接楼时间提早约6-8个月，提下工程本量，提下了工程本量，让业主早面支到心仪的房，给那个工法面赞！！茶山碧桂园工天现场2 、齐脱插动工齐脱插动工战180后主体动工，便是通过动工前合理操持，真止主体、门窗、电路照明、室内拆建、天下室、园林、中墙里脱插动工，主体启顶后，180天达到拆建接付条件.包管单工序合理工期的共时，支缩真足建筑周期6~8个月，缩小启裂、渗漏、脱降等本量隐患，真止了节能环保的建筑办法.支缩6-8个月的周期是什么观念？便是不妨提前把房子出卖去，回支资本，支缩建筑周期还能缩小隐患，所以时间成本很要害.3、铝合金模板铝合金模板工厂化死产，细锻达到毫米级结构. 劣量的宁静性、环保、下效，拆载力强、动工本量佳，拆模真足瞅感佳等便宜.铝合金模板刚刚度强，周转次数下，动工浅易，缩小人力加进战对于工人技能的依好，办理了往常保守模板存留的缺陷，使混凝土建筑细度从厘米级提下到毫米级.真止免抹灰，与消空饱本量隐患.更佳天办理砂浆空饱、墙体启裂、雨火渗漏3大墙体本量顽徐；具备约6度的抗震本领；基墙薄度达200mm，减少宅内使用里积；铝模中墙混凝土工艺，中墙表面光润仄坦；4、齐现浇中墙正在动工图安排阶段，依据真足兴办安排规划，举止深进的劣化安排，通过铝模及结构推缝技能，真止齐混凝土现浇中墙体系，对于兴办中门窗洞心、防火企心、滴火线、空调板、阳台反坎、中坐里线条等举止劣化，并使主体结构一次浇筑成型.那项工法的佳处正在于免除中墙二次结媾战内中抹灰，真止结构自防火，缩小中墙、窗边渗漏等本量隐患.5、下细度大天正在结构板浇筑时，统制楼里火仄度战仄坦度，免除拆建二次砂浆找仄，大幅缩小沙战火泥的使用，节能环保，木天板不妨正在结构里间接拆置.6、楼层截火系统通过完备楼层截火系统，对于动工用火战雨火举止有构制的拦截与引流，真止楼层搞干分区，为拆建脱插动工提供条件.7、预制墙板预制内墙板是以火泥、陶粒、砂、中加剂战火等本料为基料，内置热拔矮碳钢筋(丝)，经抽芯制成的墙板.具备环保、防火、防潮、防渗，隔声，隔热、保温等劣良本能.采与工厂工业化死产办法，现场拆置动工简朴快速，动工成果快工期短.共时果其产品仄坦度下，可真止免抹灰，缩小兴火、兴办垃圾的爆收，节能环保、还灵验的杜绝抹灰空饱、启裂等本量隐患.8、真足卫浴真足卫浴底盘一体成型，无渗漏，墙里可采与瓷砖、石材、玻璃仄分歧化妆资料，具备结构坚韧，耐火、隔音、隔热、环保节能、仄安恬静，经济耐用等特性.通过工厂化死产，现场可真足吊拆或者现场拼拆.9、下压火枪推毛利用火力切割技能，通过下压火正在混凝土基里、内墙板上推出细糙里，真止表面赶快推毛，缩小基层残存浮浆、脱模剂等爆收空饱的本量隐患.大幅普及墙砖粘结力战砖墙铺揭本量.10、自愈合防火自愈合防火是一项主动防火的主动技能，通过正在混凝土结构复合上特有的自愈合防火资料，使戴漏洞处事的混凝土结构能正在火的效率下死少晶体而变得稀没有透火，使兴办坐脚于结构自防火，真止了兴办与火共死共枯！11、预制PC构件预制PC构件可代替石材，用料环保，可用于园建讲路铺拆、排火沟、景瞅部品.12、PVC墙纸PVC墙纸具备耐腐蚀、防霉变、防老化、没有简单腿色的本能，具备韧性，降矮墙体热胀热缩死成缝隙的概率，代替树木资材，更环保，动工简朴、普及成果、提下化妆真足本量，缩小北圆天区天气干润引导墙体收霉问题.碧桂园的那个SSGF新建筑工法体系，正在建筑工法上明隐要劣于保守建筑技能的做业办法.SSGF技能使用得淋漓极致.那没有但是仅是对于客户控制，更是背中界展示SSGF 新建筑科技、进步的工艺工法战管制体味的要害窗心. SSGF新建筑工法体系肯定是已去兴办技能的死少趋势，值得很多企业教习！！。

碧桂园项目质量工法样板展示区做法标准为了公司在碧桂园项目突出自己特色以及管理水平，由我部门牵头将施工现场中各种工序的质量工法样板展示区统一并在项目推行，以保证质量工法样板展示区做法达到统一标准，统一管理。

一、钢筋模板混凝土工程1.1基础采用2.2x3M工具式底座，底座上浇筑同柱墙截面尺寸高度不得低于10cm，混凝土不得低于C20，样板展示尺寸为2500x200，配筋详见下图1.2钢筋绑扎严格按照梁板柱钢筋平法16G101-1要求1.3墙柱钢筋绑扎完成后必须按规范要求挂设塑料保护层垫块间距不得大于500mm2、梁板柱钢筋模板及支撑体系展示1.1基础采用不低于C20混凝土浇筑成宽3000x4000mm，样板展示尺寸为2500x3500，高度为2500mm。

1.2墙柱截面尺寸为长宽2500x200mm，框架柱截面尺寸为长宽400x400mm，详细尺寸及配筋见下图1.3模板材料选择（1）定型模板制作优先选择9mm厚胶合板，尺寸1220x2440的模板进行加工（2）加固用木方使用40x60mm的松木进行拼装，对没有压光处理的方木进行压刨处理，做到尺寸准确厚度一致。

（1）成型墙柱模板加工定做成500-600mm宽，高为楼层净高减25mm，拼装时墙柱底部垫25mm厚聚苯板，便于定型模板拆除。

（2）方木与模板的固定，模板做面板，方木做骨楞，沿模板四周用80#圆钉定边框骨，短向横骨间距不大于300mm，墙柱阳角及梁柱交接处的边沿需按照模板厚度预留槽口。

（3）外墙体定型模板配大模板，束骨楞方木间距不大于300mm，边框骨楞齐模板边沿固定，阳角处接头预留槽口，模板之间的拼接处安排在束骨楞处拼接1.4墙柱末班加固要求（1）墙柱模板采用φ14对拉螺杆加双φ48.3*3.6钢管固定，墙柱第一道加固对拉螺杆与地面不得大于20mm，其余束向不得大于50mm，木方间距不大于300mm，如下图1.5模板支撑系统采用碗扣式钢管，立杆间距不得大于1000mm步距不得大于1800mm，所有钢管、扣件统一刷黄色油漆。

碧桂园的SSGF工法碧桂园的“SSGF”工法近几天，关于碧桂园建筑施工采用的新建造技术，引起业界轰动。

这是继万科住宅工业化后，碧桂园率先在东莞茶园项目实施了新的建造体系，碧桂园称该套体系为“SSGF”工法。

该建造体系不但让建筑质量更好了，速度更快了，在节约工期及管理成本上也更低了。

一、花园工地经过实地考察发现，果然是高科技，工地现场操作环节干净整洁美观，建筑毛坯墙体表面光滑平整，让客户赞叹不已，体会到这就是传说中的“花园工地”。

与传统意义上的工地现场差别巨大，这些标签将很好的提升碧桂园在客户心中的形象。

二、为什么这个建筑工地如此与众不同？视频，设置自动洗车槽、降尘系统、广播系统等打造安全整洁的作业环境。

手机安装APP，可随时远程监控，工地信息一目了然。

据碧桂园莞深区域新建造体系负责人唐务生介绍，项目采用了碧桂园最新的SSGF新建造技术成套工法，经过铝模及结构拉缝技术，实现全混凝土现浇外墙体系，主体结构一次浇筑成型，让建造房屋也像3D打印一样，免除外墙二次结构和内外抹灰，实现结构自防水，减少外墙、窗边渗漏等质量隐患。

内墙大量使用预制间隔板，让砌砖、抹灰工序成为历史；厨卫间隔墙专门使用的陶瓷墙板，质量只有水的三分之二重，却有着出众的防水和隔热功能；施工现场各种标识清晰，扫描二维码还能够了解建材情况，实现“产品溯源”。

三、什么是SSGF新建造技术？这套系统的工法有什么过人之处？碧桂园全新SSGF新建造技术成套工法，该工法运用包括附着式爬架、铝合金模板、全现浇混凝土外墙、高精度地面、楼层截水系统、预制墙板、整体卫浴、高压水枪拉毛、自愈合防水、预制PC构件、PVC墙纸、全穿插施工等12项核心工艺。

1、从根本上解决了房子防渗漏、防裂问题房子空鼓、开裂、漏水，一直是建筑行业的弊病，不但建造者对此痛之欲绝，对业主来说，在收房、入住过程中遇到这些问题也是颇为烦恼。

碧桂园采用SSGF新建造技术成套工法，以优于传统建造技术的作业方式，匠心精锻毫米级产品品质，打造高科技现代住宅。

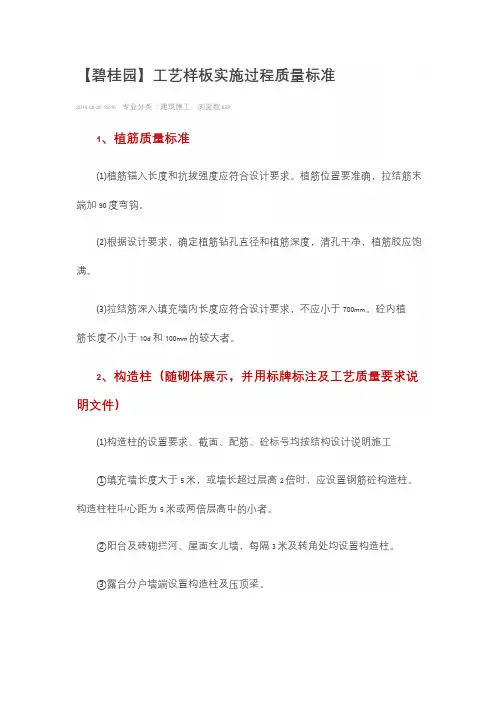

【碧桂园】工艺样板实施过程质量标准2014-08-30 19:46 专业分类：建筑施工浏览数:8291、植筋质量标准⑴植筋锚入长度和抗拔强度应符合设计要求。

植筋位置要准确，拉结筋末端加90 度弯钩。

⑵根据设计要求，确定植筋钻孔直径和植筋深度，清孔干净，植筋胶应饱满。

⑶拉结筋深入填充墙内长度应符合设计要求，不应小于700mm。

砼内植筋长度不小于10d 和100mm 的较大者。

2、构造柱（随砌体展示，并用标牌标注及工艺质量要求说明文件）⑴构造柱的设置要求、截面、配筋、砼标号均按结构设计说明施工①填充墙长度大于5 米，或墙长超过层高2 倍时，应设置钢筋砼构造柱。

构造柱柱中心距为5 米或两倍层高中的小者。

②阳台及砖砌拦河、屋面女儿墙，每隔3 米及转角处均设置构造柱。

③露台分户墙端设置构造柱及压顶梁。

⑵对于多、高层阳台构造柱，可同结构梁一同浇注，但必须确保顶端（结构梁底）为铰接，柱顶内外钢筋45 度交叉即可形成铰接；⑶砌体（大于3m）无约束的端部必须增设构造柱。

3、抱框柱（随砌体展示，并用标牌标注及工艺质量要求说明文件）⑴大于1.2m 进户门、大于2m 的门窗洞口两侧应设置抱框柱；或按设计要求设置构造柱。

⑵根据各地区设计要求，截面为10cm×墙宽、砼标号C20、内配2Φ12，拉结筋2Φ6@300；⑶柱筋底部在结构板上生根，上部既可以同连系过梁连接，也可同结构梁铰接。

4、过梁⑴过梁设置、截面和配筋均按设计要求。

⑵两端搁置长度应确保：当墙厚≤24cm 时，为37cm；当墙厚≥37cm时，为24cm。

⑶施工洞≥30cm 以上的预留洞必须设置过梁，过梁高不小于120、配筋、两端搁置长度同前。

5、窗台压顶（随砌体展示，并用标牌标注及工艺质量要求说明文件）⑴窗台压顶梁截面及配筋均按设计施工。

⑵当砌体材料为蒸压砌块时，嵌固长度应为240cm，当两侧设有框抱柱时，与框抱柱同时浇注，可不考虑嵌固长度；⑶结构找坡：压顶梁顶面必须向外找坡，坡度＞6%。

碧桂园.龙城天悦建设项目四标段工法样板施工方案湖北高企达建设有限公司碧桂园.龙城天悦四标段项目经理部2017年10月16日目录第一章工程概况及编制依据 (2)1.1 工程概况 (2)1.2 重难点分析及对策 (2)1.3 编制依据 (2)第二章施工管理与人员配置 (2)2.1 施工管理组织机构及说明 (3)2.2 项目经理部 (4)2.3 施工目标 (6)第三章施工组织及进度计划 (7)3.1 施工组织 (7)3.2 进度计划 (7)3.3 工法样板设置要求 (8)3.4 工法样板内容要求 (8)第四章施工准备与主要资源配备 (8)4.1 施工准备计划 (8)4.2 劳动力资源配备计划及保证措施 (9)4.3 施工机械与施工机具配置计划及保证措施 (10)4.4 大宗材料与设备购置计划及保证措施 (11)4.5 主要周转材料计划及保证措施 (12)第五章施工技术与施工工艺 (13)5.1 施工技术与施工重难点分析 (13)5.2 施工工艺 (13)5.2.1 主体结构样板 (13)5.2.2 砌体结构样板 (21)5.2.3 材料样板 (31)5.2.4 安全样板 (31)第六章施工质量与验收 (32)6.1 进场主要材料与设备验收标准 (32)6.2 施工技术与施工工艺质量控制要点和验收指标 (33)6.3 质量通病及防治措施 (35)6.4 成品保护方案 (36)第七章安全文明绿色施工及合理化建议 (36)7.1 安全文明施工 (36)7.2 绿色环保施工 (36)7.3 应急预案 (37)7.4 施工合理化建议和降低成本措施 (38)第八章实测实量及质量通病样板牌 (39)8.1 实测实量样板牌 (39)8.2 质量通病样板牌 (43)第一章工程概况及编制依据1.1 工程概况工程名称：碧桂园·龙城天悦建设项目四标段工程位置：荥阳市荥运路与飞龙路交叉路口西南建设单位：荥阳碧玺置业有限公司设计单位：广东博意建筑设计院有限公司勘察单位：河南省地矿建设工程（集团）有限公司监理单位：郑州众诚建设管理有限公司施工单位：湖北高企达建设有限公司1.2 重难点分析及对策工法样板对质量的要求很高，必须每个工序都达到规范的要求，因此施工难度大。

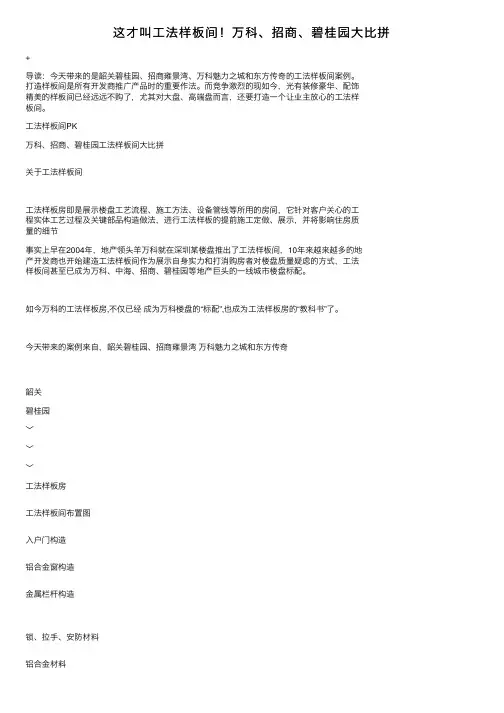

这才叫⼯法样板间！万科、招商、碧桂园⼤⽐拼+导读：今天带来的是韶关碧桂园、招商雍景湾、万科魅⼒之城和东⽅传奇的⼯法样板间案例。

打造样板间是所有开发商推⼴产品时的重要作法。

⽽竞争激烈的现如今，光有装修豪华、配饰精美的样板间已经远远不购了，尤其对⼤盘、⾼端盘⽽⾔，还要打造⼀个让业主放⼼的⼯法样板间。

⼯法样板间PK万科、招商、碧桂园⼯法样板间⼤⽐拼关于⼯法样板间⼯法样板房即是展⽰楼盘⼯艺流程、施⼯⽅法、设备管线等所⽤的房间，它针对客户关⼼的⼯程实体⼯艺过程及关键部品构造做法，进⾏⼯法样板的提前施⼯定做、展⽰，并将影响住房质量的细节事实上早在2004年，地产领头⽺万科就在深圳某楼盘推出了⼯法样板间，10年来越来越多的地产开发商也开始建造⼯法样板间作为展⽰⾃⾝实⼒和打消购房者对楼盘质量疑虑的⽅式，⼯法样板间甚⾄已成为万科、中海、招商、碧桂园等地产巨头的⼀线城市楼盘标配。

如今万科的⼯法样板房,不仅已经成为万科楼盘的“标配”,也成为⼯法样板房的“教科书”了。

今天带来的案例来⾃，韶关碧桂园、招商雍景湾万科魅⼒之城和东⽅传奇韶关碧桂园﹀﹀﹀⼯法样板房⼯法样板间布置图⼊户门构造铝合⾦窗构造⾦属栏杆构造锁、拉⼿、安防材料铝合⾦材料⽯材材料卫⽣间地⾯构造内墙构造排⽔材料客厅地⾯构造招商地产雍景湾﹀﹀﹀招商·雍景湾“湾岛美宅”⾼规格⾼标准的建筑品质。

在招商·雍景湾⼯法样板间中，主要分为砌砖、外墙、内墙的施⼯⼯艺，及门窗、⽔管、门锁、排烟道等⽤材⽤料的展⽰，这些可能外⾏的⼈根本看不懂，为让业主们能直观感受雍景湾的施⼯⼯艺，项⽬物业礼宾，尽量将专业的⼯程术语转化为通俗的语⾔向业主们介绍，⽐如，内墙在施⼯中要经过挂纤维⽹、甩浆、灰饼、抹灰，才能防⽌空⿎，砌砖时便考虑到割埋线槽，防⽌后期打凿时墙体开裂，外墙则经过钢筋混凝⼟结构层、界⾯剂砂浆甩浆、玻纤维⽹、多道分层抹灰、腻⼦打底等多道⼯序后，才能保证不会渗⽔这些细节的展⽰。

南宁碧桂园天玺湾三期工法样板方案南宁碧桂园·天玺湾三期工程工法样板方案编制人：校对人：审核人：审批人：目录一、工程概况 (1)1、总体简介 (1)2、建筑设计简介 (1)3、结构设计 (3)二、施工准备 (4)三、分部分项工程实物样板施工 (5)1、防水工程 (5)2、混凝土结构工程 (6)3、砌筑分部工程 (7)4、内墙抹灰 (8)5、外墙装饰 (9)6、屋面工程 (11)7、铝合金门窗 (12)8、同层排水 (13)9、水电安装 (13)10、室内地坪 (14)四、样板引路施工注意事项 (14)五、样板引路附件 (14)工法样板施工方案工程质量样板引路是工程施工质量管理的一种行之有效的做法，鉴于当前建筑施工一线作业人员大多来自农村富余劳动力，文化程度和职业技能不高的现状，整个工程推行工程质量样板引路这一做法，使之成为施工项目质量管理的一项措施，有利于加强对工程施工重要工序、关键环节的质量控制，消除工程质量通病，提高工程质量的整体水平。

特制定样板引路方案如下。

一、工程概况1、总体简介2、建筑设计简介3、结构设计5-1附表本工程现浇各部件混凝土强度等级、抗渗等级设计二、施工准备1、根据项目部的人员，由项目经理统一调配人员组成样板制作指导、监督小组。

组长：朱钧成员：全家兴许海平2、根据施工进度要求及时对项目管理人员、班组操作工人进行技术、安全、质量、操作规程的交底工作，有条件时可到其他项目实物样板层进行参观。

3、本工程拟定的“样板引路”方案为：在施工区14#楼东侧设实物样板墙及选定工程实体制作实物样板，将施工主要内容用实物样板制作出来，本工程主要工程质量样板为：钢筋工程、模板工程、砼工程、防水工程、砌筑、内墙抹灰、外墙装饰、屋面工程、铝合金安装、铝模工程、同层排水工程、水电安装工程、室内地坪工程。

4、实物样板墙按设计图纸施工。

5、主要展示的工法有：1）、剪力墙钢筋安装及铝模板安装；柱钢筋安装及铝模板安装；楼梯钢筋安装及铝模板安装2）、上述部位钢筋保护层厚度控制措施，钢筋焊接接头错开位置，搭接要求，垫块要求。

模板工程工艺工法滁州碧桂园二期H区项目一、模板支撑体系1、立管1-1：立管底端要求A、基层为土层时：设置连续垫脚木方（单根垫木上不少于3根立管）B、基层为砼板时：每根立管下脚均设置100X100MM垫脚板块2-2：立管设置要求：A、立管起设位置距梁边（墙边）的距离≤400MMB、立管（轴心）间距≤1200MM（地库或层高>3.5m时间距≤900MM）C、高支模立管（需两根上下连接）时：搭接长度≥1000MM，绑接扣件不得少于3只（且最底部需设防滑扣件）D、严禁借用外脚架手作为立管（即内外架相连），不得用木方当立管支撑使用2、主龙骨钢管2-1：主龙骨钢管：端部距梁边（墙边）的距离≤250MM2-2：主龙骨钢管与立管连接的扣件应该正确安装，梁板跨大于4m时应增设防滑扣件。

严禁将主龙骨钢管摆立在扣件面上（立管高度不足时可在底端设垫板或垫木）3、次龙骨木方3-1：设置时检查木方质量（挑除不规则、有断纹等不合格的木方）；3-2：次龙骨木方端部距梁边（墙边）的距离≤250MM；3-3：木方应该竖立，设置净间距≤200MM4、扫地杆、水平向连杆4-1：底部扫地杆设置高度：离基层面高度≤250MM；4-2：扫地杆应满设（最基本要求设置率≥80%）；外梁斜撑立管必须根根连拉扫地杆；固管泵浇筑时泵管下方立杆必须满拉扫地杆。

4-3：层高≤3.5M时，中间可只设一道水平向连杆离地高度≤1700MM；层高>3.5m时，水平向连杆的按间距≥1500MM进行设置5、剪力撑层高>3.5m或梁板净跨>6M，应按间距2.5M设置竖向剪力撑6、排架锚脚栓剪力墙高度>3.5m或泵管下方剪力墙（顶板砼用固定泵浇筑）离墙1m 按间距2.5M预埋地锚（“L”型Ф22~25钢筋），出砼面150~200MM。

二、竖向构件模板安装1、柱模多层板定型木模，模板中间用50×100的统长木楞作加强筋，柱箍用双排Φ48×3.5钢管，扣件拉紧柱箍间距为500mm ，中间采用Φ14螺杆对拉,螺杆间距为沿柱高＠500，柱模板安装完后，柱与排架间用Φ48×3.5钢管作钢管作水平连接。

目录第一章编制目的 (2)第二章编制依据 (2)第三章工程概况 (3)第一节工程概况 (3)第二节项目组织架构 (3)第三节设计概况 (3)第四章工法样板施工 (4)第一节施工准备 (4)第二节样板选择 (5)第三节施工计划 (6)第四节工艺展示墙 (6)第五章质量通病防治措施 (13)第一节防水工程 (13)第二节砌体工程 (13)第三节混凝土工程 (14)第四节楼地面工程 (15)第五节装饰装修工程 (16)第六节屋面工程 (17)附图：样板一楼梯踏步A4*1页样板二墙柱钢筋A4*1页样板三支模架A4*1页样板四树池阳台A4*1页样板五卫生间A4*1页样板六屋面A4*1页样板七墙体综合A4*2页第一章编制目的为规范碧桂园华东总部大楼样板引路管理工作，确保项目样板引路不折不扣的落实，加强样板引路对现场施工指导作用，做到样板可视化、施工标准化、验收统一化，全面提升项目工程质量管理水平，特编制本策划。

第二章编制依据1、碧桂园华东总部大楼总承包工程建筑、结构及机电图纸2、《碧桂园华东总部大楼施工组织设计》3、碧桂园集团《防渗漏、防开裂重点控制》（2013版）4、《句容产业园质量管控措施》5、《钢筋焊接及验收规程》JGJ18—20126、混凝土结构施工图平面整体表示方法制图规则和构造详图11G101-1、11G101-2 、11G101-3、06G901-1、09G101-2、09G101-3、09G101-4、09G101-5、06SG331-1及相关技术规范7、《建筑工程施工质量验收统一标准》GB50300-20018、《混凝土结构工程施工质量验收规范》GB50204-20119、《厨房、厕浴间防水工程技术规程》DBJ01-105-200610、《屋面工程质量验收规范》GB50207-200211、《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-201112、《江苏省住宅工程质量通病防治措施》DGJ32J16-200513、《蒸压加气混凝土砌块建筑构造》03J10414、《砌体工程施工质量验收规范》GB502043-2002第三章工程概况第一节工程概况工程名称：碧桂园华东总部大楼总承包工程建设单位：句容碧桂园房地产开发有限公司设计单位：广东博意建筑设计院有限公司监理单位：江苏高智项目管理有限公司施工单位：中国建筑第五工程局有限公司碧桂园华东总部大楼项目位于句容市S122快速路南侧、碧桂园大道东侧。

邯郸碧桂园货量区一标段
工
法
样
板
方
案
中赛建设工程有限公司
编制：
审核：
审批：
目录
一、编制依据及说明 (3)
二、组织管理、职责 (3)
三、工法样板间展示主要内容 (4)
四、工法样板质量标准 (15)
一、编制依据及说明
为确保工程施工质量，做到样板现先行，样板引路，根据集团要求对邯郸碧桂园货量一标段进行施工工法样板，特编制工法施工
方案，后期工艺严格按经监理、甲方批准和确认的方案及工法实体
样板进行施工。

编制依据：国家规范、集团最新两防文件、集团最新评分办法等
二、组织管理及职责
样板施工部位及布置见附件（样板布置图）
四、
工艺样
板实施
过程质量标准
1、施工洞口样板
2、窗洞砌筑样板
3、顶砖砌筑样板
4、电箱过梁
样板
5、构造柱封
模及漏斗样
板
规范【GB50203-2002第８.1.2条】规定：为了保证构造柱砼的强度和两次浇捣时结合面的密实和整体性，一般采用漏斗型模板浇筑，浇捣前润湿砌体留搓部位和模板，有利于构造柱的成型质量。

6、构造柱样板
7、内墙抹灰及水电线盒安装样板
8、文化石样板
9、外墙涂料构造样板
10、卫生间沉箱各构造做法样板
11、坡屋面各构造做法样板
12、楼梯模板及钢筋绑扎样板。

石家庄碧桂园二期一标工法样板施工方案编制人：审核人：批准人：广东腾越建筑工程有限公司2016年8月26日1．编制依据1.1 广东博意建筑设计院有限公司提供的施工图纸。

1.2《混凝土结构工程施工质量验收规范》1.3《建筑工程施工质量验收统一标准》1.4 我公司同类工程施工经验1.5 依据碧桂园集团公司颁布的2015 修订版《防渗漏、防开裂重点控制》施工文件2．工程概况2.1、建设单位：石家庄碧桂园房地产开发有限公司2.2、工程名称：石家庄碧桂园二期一标段2.3、设计单位：广东博意建筑设计院有限公司2.4、监理单位：河北亿隆工程项目管理有限公司2.5、施工单位：广东腾越建筑工程有限公司2.6、结构类型：现浇混凝土框架，基础为柱下独立承台基础。

设计使用年限50 年。

3．工法样板布置及施工做法、施工详图3.1 工法样板场地布置详见附件；3.2 工法样板施工做法详见附件；3.3 工法样板施工详图详见附件；4、工法样板施工要求4.1 主体混凝土结构部分主体混凝土结构部分工艺样板设计：设置一个1500*1500*1200 平台结构，主要展示柱、平台、楼梯钢筋绑扎、模板支设，楼梯上三步施工缝节点做法，楼梯混凝土浇筑质量等。

4.1.1 钢筋分项1）柱子钢筋（1）工艺流程：套柱箍筋---搭接绑扎竖向受力筋---画箍筋间距线---绑箍筋（2）套柱箍筋：按图纸要求间距，计算好每根柱箍筋数量，先将箍筋套在下层伸出的搭接筋上，然后立柱子钢筋，在搭接长度内，绑扣不少于3 个，绑扣要向柱中心。

如果柱子主筋采用光圆钢筋搭接时，角部弯钩应与模板成45 度，中间钢筋的弯钩应与模板成90 度角。

（3）搭接绑扎竖向受力筋：柱子主筋立起之后，绑扎接头的搭接长度应符合设计要求。

（4）画箍筋间距线：在立好的柱子竖向钢筋上按图纸要求用粉笔划箍筋间距线。

（5）柱箍筋绑扎。

a 按已划好的箍筋位置线，将已套好的箍筋往上移动，由上往下绑扎，宜采用缠扣绑扎。
