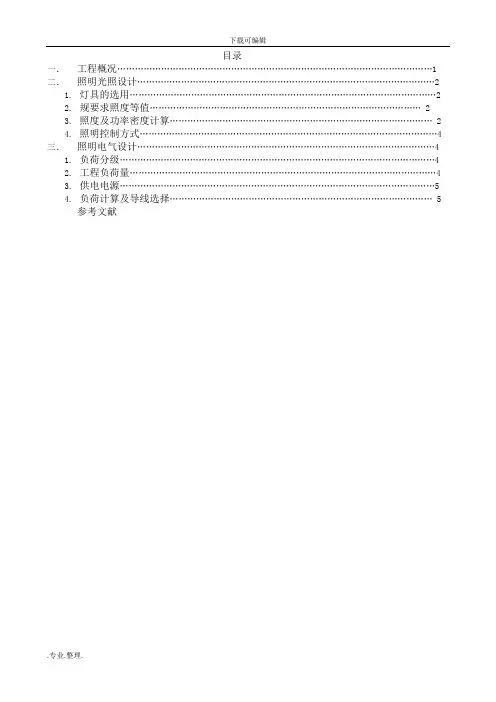

目录
一．工程概况 (1)
二．照明光照设计 (2)
1.灯具的选用 (2)
2.规要求照度等值 (2)
3.照度及功率密度计算 (2)
4.照明控制方式 (4)
三．照明电气设计 (4)
1.负荷分级 (4)
2.工程负荷量 (4)
3.供电电源 (5)
4.负荷计算及导线选择 (5)
参考文献
建筑电气照明设计说明书
一、工程概况：
本工程为天津公司办公楼，本层为办公楼首层，面积为416.452m ，层高2.9米，工作面高0.75m ，窗高1.6m ，门的面积可忽略，无吊顶，墙壁、顶棚刷大白，地面反射系数为20％。设置有大厅、办公室、卫生间等。
二、照明光照设计：
在走廊、门厅、卫生间等地采用吸顶式安装，而且厕所需要要使用防水，防尘灯罩。
1、灯具的选用：使用)362(26W YG ⨯-,%86=η ,lm 32502⨯=Φ，室空间采取吸顶安装。
2、规要求的照度值：
办公室照度值为300lx ，卫生间100lx ，走廊、门厅100lx 。
3、照度及功率密度计算：
(1)办公室1（采取吸顶式布灯方式，） ①RCR=
w l w l h r ⨯+)(5=5 2.15(10.812.45)
10.812.45
⨯⨯+⨯=1.8
②墙面反射比w ρ=0.7，顶棚反射比c ρ=0.7，地面反射比f ρ=0.2，玻璃窗反射系数为0.1。
w ρ=
w
g
A g A A A A ρρωω+-)(=
0.7[(10.812.45 2.152-1.6 2.26]0.1 1.6 2.26
(10.812.45 2.152
⨯+⨯⨯⨯⨯+⨯⨯⨯+⨯⨯））=0.6
③根据RCR=1.8,
ρ=0.6, ρ=0.7 查表:
得U=0.72
⑤按规要求，房间照度标准值为300lx ，选YG6-2型灯具T8管。
8 . 0 2 78 . 0 82 . 0 82 . 0 1 = - = U 7
. 0 2
67 . 0 74 . 0 74 . 0 2 =
- - = U 盏 灯数
. 10 8 . 0 72 . 0 6500
134.5 300 = ⨯ ⨯ ⨯ = ⨯ =
UK A E N av φ
范围之内，满足要求。在10%±
⑥ 校验其功率密度（镇流器按4W 计算）
1212210(364)300
6.41110.812.45278.36
n n PE LPD AE ⨯⨯+⨯=
==<⨯⨯
所以满足办公建筑照明功率密度值要求，满足节能标准。
①RCR=
w l w l h r ⨯+)(5=5 2.15(3.6 5.1)
3.6 5.1
⨯⨯
+⨯=5.1
②墙面反射比w ρ=0.7，顶棚反射比c ρ=0.7，地面反射比f ρ=0.2，玻璃窗反射系数为0.1。
w ρ=
w
g
A g A A A A ρρωω+-)(=
0.7[(3.6 5.1 2.152-1.6 2.2]0.1 1.6 2.2
(3.6 5.1 2.152
⨯+⨯⨯⨯+⨯⨯+⨯⨯））=0.6
③根据RCR=5.1, ρ=0.6, ρ=0.7 查表:
得U=0.509
⑤按规要求，房间照度标准值为300lx ，选YG6-2型灯具T8管。
51 . 0 2 46 . 0 56 . 0 56 . 0 1 = - = U 47
. 0 2 42 . 0 52 . 0 52 . 0 2 =
- - = U 盏 灯数
. 2 1 8 . 0 509 . 0 6500
18.36 300 = ⨯ ⨯ ⨯ = ⨯ =
UK A E N av φ
范围之内，满足要求。在10%±
⑥ 校验其功率密度（镇流器按4W 计算）
121222(364)300
9.06113.6 5.1288.32
n n PE LPD AE ⨯⨯+⨯=
==<⨯⨯
所以满足办公建筑照明功率密度值要求(见上表)，满足节能标准。
(3)大厅
已知大厅长度11.4m ，宽度6.9m 。面积A 为78.66平方米。照度为100lx 查表，得0p =5.72
/W m ，
查表Z=1.29，因此一般照明的安装容量为
0 5.778.66347.561.29
P P A W Z =
=⨯=∑ 选用)362(26W YG ⨯-,
347.56 5.4322
L
P N P =
==⨯∑≈6
选用6盏。
校验其功率密度（镇流器按4W 计算）
121262(364)300
5.271178.66347.56
n n PE LPD AE ⨯⨯+⨯=
==<⨯
所以满足办公建筑照明功率密度值要求(见上表)，满足节能标准。
4、照明控制方式：
本工程根据天然采光情况，对灯具合理分组控制，每个照明开关所控制的光源数不应太多，方便开启。
三、照明电气设计： 1、负荷分级：
本工程所有照明负荷和插座负荷都属于三级负荷。
2、工程负荷量：
本工程共有一般照明支路5条，插座支路3路，灯数33个；插座33个。
3、供电电源：
本工程为低压配电系统采用220/380V 供电。由三项四线电源供给，在配电箱中分为3路单项电源，并将三项电供给首层使用。接地保护系统为TN —C —S 系统，接地保护线（PE 线）由人工接地体引至配电箱。本层各负荷采用树干式配电。
4、负荷计算及导线选择：
该层安装两个照明配电箱，AL-1、AL-2。已知照明分支回路的需要系为K X =1，插座回路的需要系数K X =1，每个插座按200W 计算，荧光灯镇流器的功率为4W ，功率损耗系数α=0.2，荧光灯的功率因数cos ϕ=0.85。从AL-1 配电箱引出8条支路。
1、选择导线截面与断路器型号
计算公式：
