建筑电气照明课程设计建筑电气照明课程设计是一个涉及建筑电气系统和照明设施的综合性设计过程。

以下是一般的建筑电气照明课程设计流程：1.确定设计要求和限制：首先，需要明确设计的要求和限制，包括建筑物的用途、空间布局、电力供应情况、照明需求以及预算等方面的信息。

2.制定设计计划：根据设计要求和限制，制定详细的设计计划，包括设计步骤、时间表和资源需求等。

3.确定照明方案：根据建筑物的用途和空间布局，确定照明方案，包括灯具的选择、布置和照明控制方式等。

4.选择合适的灯具：根据照明方案，选择合适的灯具，包括灯具的种类、功率、光通量、色温、寿命和成本等方面的因素。

5.设计照明控制系统：根据照明方案和灯具布置，设计照明控制系统，包括开关和控制面板的设置、场景设置和智能控制等方面。

6.设计电气系统：根据照明方案和灯具布置，设计电气系统，包括配电线路、开关和保护器等方面。

7.进行安全检查：在设计过程中，需要进行安全检查，确保设计符合相关的安全标准和法规，避免出现安全隐患。

8.进行成本估算：在设计完成后，需要进行成本估算，包括灯具、控制系统、电气设备和安装等方面的费用，制定预算方案。

9.进行施工和调试：根据设计图纸和规范，进行施工和调试，确保照明设施和电气系统的正常运行。

10.进行评估和优化：在施工完成后，需要对照明设施和电气系统进行评估，了解设计的实际效果和用户反馈，并根据评估结果进行优化和改进。

以上是建筑电气照明课程设计的一般流程，具体的流程可能因项目要求和课程要求而有所差异。

以下是一个建筑电气照明课程设计的具体示例：项目背景：某商业综合体，包括一个购物中心、一个超市、一个餐厅和一个电影院。

该商业综合体的照明需求包括各个商铺的室内照明、公共区域的照明以及室外景观照明等。

设计要求：1.照明设计要满足各个商铺、公共区域和室外景观的照明需求，同时要考虑到节能和环保等因素。

2.照明设施的安装要考虑到建筑物的结构和空间布局，避免对建筑物的结构和外观产生影响。

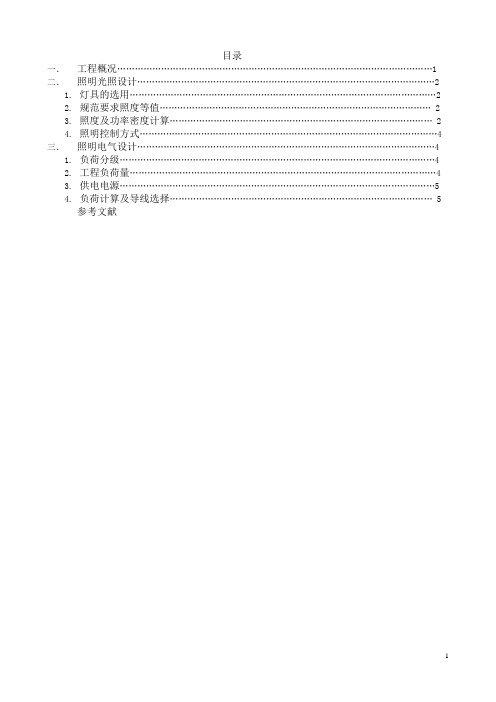

目录一．工程概况 (1)二．照明光照设计 (2)1.灯具的选用 (2)2.规范要求照度等值 (2)3.照度及功率密度计算 (2)4.照明控制方式 (4)三．照明电气设计 (4)1.负荷分级 (4)2.工程负荷量 (4)3.供电电源 (5)4.负荷计算及导线选择 (5)参考文献建筑电气照明设计说明书一、工程概况：本工程为天津公司办公楼，本层为办公楼首层，面积为416.452m ，层高2.9米，工作面高0.75m ，窗高1.6m ，门的面积可忽略，无吊顶，墙壁、顶棚刷大白，地面反射系数为20％。

设置有大厅、办公室、卫生间等。

二、照明光照设计：在走廊、门厅、卫生间等地采用吸顶式安装，而且厕所需要要使用防水，防尘灯罩。

1、灯具的选用：使用)362(26W YG ⨯-,%86=η ,lm 32502⨯=Φ，室内空间采取吸顶安装。

2、规范要求的照度值：办公室照度值为300lx ，卫生间100lx ，走廊、门厅100lx 。

3、照度及功率密度计算：(1)办公室1（采取吸顶式布灯方式，）①RCR=w l w l h r ⨯+)(5=5 2.15(10.812.45)10.812.45⨯⨯+⨯=1.8②墙面反射比w ρ=0.7，顶棚反射比c ρ=0.7，地面反射比f ρ=0.2，玻璃窗反射系数为0.1。

w ρ=wgA g A A A A ρρωω+-)(=0.7[(10.812.45 2.152-1.6 2.26]0.1 1.6 2.26(10.812.45 2.152⨯+⨯⨯⨯⨯+⨯⨯⨯+⨯⨯））=0.6③根据RCR=1.8,ρ=0.6, ρ=0.7 查表:得U=0.72⑤按规范要求，房间照度标准值为300lx ，选YG6-2型灯具T8管。

8. 0 2 78. 0 82 . 0 82 . 0 1 = - - = U 7. 0 2 67. 0 74 . 0 74 . 0 2 = - - = U 盏 灯数 .10 8 . 0 72 . 0 6500 134.5300 = ⨯ ⨯ ⨯ = ⨯ = UK A E N avφN 取10时1065000.720.8278.36134.5av N UKE lx A ϕ⨯⨯⨯===范围之内，满足要求。

建筑电气照明课程设计一、课程目标知识目标：1. 掌握建筑电气照明的基本概念、原理和分类；2. 理解照明系统设计的相关技术参数，如照度、色温、显色性等；3. 了解照明设备的选型、布置及安装要求；4. 掌握建筑电气照明系统的安全防护措施。

技能目标：1. 能够分析建筑电气照明需求，进行合理的照明设计；2. 学会使用专业软件进行照明系统模拟和计算；3. 能够根据设计图纸进行照明设备的安装与调试；4. 培养解决实际照明工程问题的能力。

情感态度价值观目标：1. 培养学生对建筑电气照明领域的兴趣，激发其学习热情；2. 增强学生的团队合作意识，培养其在照明设计中的沟通与协作能力；3. 培养学生关注绿色照明、节能减排的社会责任感；4. 培养学生严谨、认真、负责的学习态度和工程意识。

课程性质：本课程为专业实践课程，结合理论知识与实际操作，培养学生的建筑电气照明设计能力。

学生特点：学生已具备一定的电气基础知识，具有较强的动手能力和探究精神。

教学要求：教师需引导学生将理论知识与实际应用相结合，注重培养学生的实际操作能力和解决实际问题的能力。

通过课程学习，使学生能够独立完成建筑电气照明系统的设计与施工。

教学过程中，注重目标导向，将课程目标分解为具体的学习成果，便于教学设计和评估。

二、教学内容1. 建筑电气照明基本概念与原理- 照明术语和定义- 照明原理及光源特性- 照明系统的组成与分类2. 照明设计技术参数- 照度、照度均匀度- 色温、显色性、色差- 眩光、反射比、亮度3. 照明设备选型与布置- 灯具类型及性能参数- 灯具的选型与应用- 照明设备的布置原则4. 照明系统设计- 设计流程与方法- 照明计算与模拟- 设计图纸的绘制5. 照明设备安装与调试- 安装工艺与要求- 线路连接与保护- 照明系统的调试与验收6. 照明系统安全防护- 安全规范与标准- 防护措施及案例分析- 照明设备维护与故障处理教学内容安排与进度：第一周：建筑电气照明基本概念与原理第二周：照明设计技术参数第三周：照明设备选型与布置第四周：照明系统设计第五周：照明设备安装与调试第六周：照明系统安全防护教材章节：本教学内容与教材第三章“建筑电气照明设计”相关内容相对应。

建筑电气照明课程设计建筑电气照明课程设计一、课程背景和目标建筑电气照明是建筑设计的重要组成部分，它不仅为建筑提供必要的照明功能，同时也能够塑造建筑的氛围和美感。

本课程旨在帮助学生掌握建筑电气照明的基本原理和设计技巧，培养其照明设计的能力和创造性思维，并能在实际工程中应用所学知识。

二、课程内容1.照明基础知识：-照明的定义和分类-光的特性和光度学参数-光源的种类和特点-光的传播和反射-照明度和照度的概念2.照明设计原理：-照明设计的基本原则-照明布局和光源选择-光线的控制与调节-合理使用自然光3.照明系统设计：-照明电气系统的基本组成-照明灯具的分类和特点-照明控制系统的设计原则-照明系统的能耗和节能措施4.照明设计案例分析：-分析不同类别建筑的照明设计特点-分析不同类型室内空间的照明需求-分析不同场景的照明效果和技术实现三、教学方法本课程采用理论授课与实践相结合的教学方法。

理论授课部分主要通过课堂讲解、教材阅读和案例分析等方式进行。

实践部分包括实验、设计和实地考察，通过实际操作，培养学生的动手能力和解决问题的能力。

四、教学评估本课程的评估主要通过考试、实验报告和课程设计等形式进行。

考试部分旨在检验学生对照明专业知识的掌握程度和理解能力。

实验报告和课程设计旨在评估学生的实践操作能力和综合分析能力。

五、教材和参考资料主教材：《建筑电气照明设计》参考资料：1.毕尔普林美国照明设计手册2.黄凤群等编著的《现代照明技术》3.刘迎荣编著的《建筑电气设计》六、课程总结通过本课程的学习，学生将掌握建筑电气照明的基本理论和设计原则，了解各种照明设备的特点和使用方法。

同时，通过实践操作和照明设计案例分析，培养学生的实践能力和创新思维。

本课程旨在为建筑电气照明专业的学生提供必要的知识和技能，并为其未来从事照明设计工作打下坚实的基础。

郑州轻工业学院课程设计说明书题目：别墅建筑2电气照明系统设计姓名：XXXXXXX院（系）：XXXXXXXXXXX专业班级：XXXXXXXXXX学号：XXXXXXXXXX指导教师：XXXXXXXXX成绩：时间：20XX 年6月22日至20XX 年6 月26 日《电气照明技术》课程设计任务书一、设计题目某别墅电气照明系统设计二、设计资料1.基本概况本工程是一栋三层高的别墅楼，设计内容为电气照明系统。

（1）建筑为三层别墅楼，建筑高度12.9米，地上三层，一层高4.9米，二层高4.1米，三层高3.9米。

（2）建筑面积972.26平方米给定资料：各层建筑平面图。

2.参考资料1）民用建筑电气设计规范及条文解释2）2009全国民用建筑工程设计技术措施电气3）建筑电气设计手册4）国家标准电气制图电气图形符号应用示例图册5）有关产品样本6）建筑电气施工验收规范7）供配电系统设计规范8）低压配电系统设计规范9）建筑照明设计标准三、设计成果1、计算书内容包括：照度计算、负荷计算、线缆及保护管的选择、配电箱的选择、低压电器的选择。

2、图纸1）设计说明、图例、图纸目录2）各层照明平面图（1：100）和各层插座平面图（1：100）3）供电干线平面图（1：100）4）供电干线系统图（1：100）5）照明配电箱系统图3、课程设计说明书四、设计步骤1．熟悉资料、设计规范。

对已给资料进行整理。

根据建筑物的特点，确定供电等级：根据建筑平面图，拟定各户配电箱具体位置；根据外线情况确定进户总箱位置；并在平面图上绘出。

2．绘制照明平面图（包括楼梯间设照明）根据建筑平面图针对不同的使用功能,按照电气照明设计规范进行照度设计.以满足使用对照度及功能要求.（1）根据房间的用途确定灯具的种类、型号及安装高度。

（2）查出各房间的照度标准，进行照度计算。

（3）根据计算结果绘出照明平面布置图。

（4）绘出线缆（单线图）。

3．根据房间的用途确定插座的种类、型号及安装高度（1）绘出插座平面布置图。

目录照明监控系统设计 (7)4、各部分照明系统设计 (8)照明系统详细设计及灯具的选择配置和回路的设置 (8)书库阅览室照明系统设计 (9)实验室照明设计 (10)办公室照明系统设计 (11)多功能会议室 (13)小会议室 (14)活动中心照明系统设计 (15)走廊，楼梯公共区域照明系统设计 (16)洗手间照明设计 (16).灯具的选择 (18)总结与体会 (18)前言办公环境不仅要有足够的工作照明，更应营造一个舒适的视觉环境，减少光污染。

现代办公楼的照明已经成为直接影响办公效率的主要因素之一，因此,越来越引起人们的高度重视。

做好照明设计，加强照明控制设计，已成为现代智能办公大楼的一个重要内容。

据国内外有关资料介绍，办公照明用电量占整幢大楼能耗的约1/3，办公照明的设备费用（包括照明器件和配布线工程费）约占电气工程费用的10%以上，因此选择合理的照明方案，配置先进的控制系统，不仅能大大简化穿管布线的工作量，而且能有效地节约能源，降低用户运行费用，提高大楼管理水准，具有极大的经济意义和社会效益。

在一些欧美发达国家，照明系统的智能化控制已成为智能化大楼不可分割的组成部分，而且应用范围越来越广。

智能照明控制系统的技术，随着现代建筑技术的发展而不断更新以适应各种建筑结构布局，不同灯具的选配，实现多样化的控制模式。

由于这是一个开放式的系统，采用标准接口可以方便地与其它系统诸如BA、安保、消防等相互连接完成系统集成功能；同时利用系统配备的监控软件，大楼管理工作人员借助“友好”的用户界面，能极其方便地遥控、监控大楼所有控制设备的工作状态。

1、设计任务及要求设计内容1）走廊及公共区域；2）教室；3）会议室；4）办公室．技术要求1）采用分布式智能照明系统，有调光功能2）充分考虑图书实验大楼应用特点，实现方便管理与使用，节约能源3）多功能会议室充分考虑会议特点，应满足投影演讲、圆桌会议、一般会议等多种模式的灯光要求）4）整层平面图主要反映走廊及公共区域，实验室、会议室、办公室各以典型房间为例）.给定条件某图书实验楼图纸及建筑概况2、设计思想智能照明概念智能照明是指利用计算机、无线通讯数据传输、扩频通讯技术、计算机智能化信息处理及节能型电器控制等技术组成的分布式无线遥测、遥控、遥讯控制系统，来实现对照明设备的智能化控制。

建筑电气照明教案教案标题：建筑电气照明教案教学目标：1. 理解建筑电气照明的基本原理和概念；2. 掌握建筑电气照明系统的设计和安装技术；3. 能够分析和解决建筑电气照明系统的常见问题；4. 培养学生合作和团队合作的能力。

教学内容：一、建筑电气照明基础知识1. 照明的基本原理2. 光的特性和光源的分类3. 照明度和亮度的概念二、建筑电气照明系统设计1. 照明系统的设计原则和方法2. 照明系统的布置与选择3. 照明系统的负载计算和回路设计三、建筑电气照明系统安装技术1. 照明电气设备的选购和安装2. 照明电气线路的敷设与接线3. 照明系统的调试和验收四、建筑电气照明系统实践操作1. 照明系统的图纸解读与分析2. 照明设备的安装与接线实操3. 照明系统故障排除与维修实操教学过程：一、导入（5分钟）利用图示、实物或相关视频等引入建筑电气照明的主题，激发学生对照明的兴趣和好奇心。

二、知识讲解（30分钟）分模块进行建筑电气照明基础知识、系统设计和安装技术的详细讲解，并结合示例和案例进行解释说明。

三、案例分析与讨论（25分钟）将学生分成小组，提供几个不同类型的建筑照明设计案例，让学生分析并讨论各自设计的优劣之处，促进团队合作和思维交流。

四、实践操作（40分钟）将学生分成小组，提供实际的照明系统图纸和所需设备，让学生亲自进行安装、接线和调试，培养他们的实践操作能力。

五、总结与评价（10分钟）针对本节课的学习内容，向学生进行知识总结和能力评价，并提供相关的反馈和建议。

教学资源和工具：1. 建筑电气照明的相关文献资料和教材2. 图示、实物和视频等辅助教具3. 建筑电气照明系统的图纸和设备4. 实验室或模拟场地等实践操作环境评估方式：1. 学生针对照明设计案例进行小组展示和评估，包括设计思路、技术可行性和创新性等方面的评价；2. 学生实践操作的精确程度和效果；3. 学生对于建筑电气照明相关知识和技术的答辩和问答表现。

建筑供电与照明课程设计本设计依据国家相关电气标准及建筑设计规范进行，包括但不限于《建筑电气设计规范》、《建筑设计防雷技术规范》等。

四、设计思路：1.照明与插座平面、系统施工图设计根据建筑物的不同功能区域和使用需求，采用合理的照明和插座布局方案，确保光线充足、舒适，插座布置方便实用。

2.防雷与接地系统施工图设计采用合适的接地方式，确保建筑物与地面的良好接触，减少雷击风险。

同时，针对建筑物的特点和周边环境，选择合适的防雷设备，保障建筑物的安全。

3.电源及配电干线系统设计根据建筑物的负荷需求，设计合理的电源及配电干线系统，确保电力供应稳定可靠，满足建筑物的用电需求。

4.低压配电系统的接地形式选择合适的低压配电系统接地形式，确保电气设备的正常运行，减少电气事故的发生。

5.电能的计量方式采用合适的电能计量方式，确保电能计量准确可靠，方便管理和收费。

6.电缆与导线的选择及其具体敷设方式根据建筑物的特点和负荷需求，选择合适的电缆与导线，并采用合理的敷设方式，确保电气设备的正常运行。

7.电气设备的安装方式及安装高度根据电气设备的特点和使用需求，选择合适的安装方式和安装高度，确保电气设备的正常运行和使用安全。

8.工程接地与防雷措施采用合适的工程接地和防雷措施，确保建筑物的安全运行和使用。

五、工程计算：1.负荷计算根据建筑物的功能区域和使用需求，计算各个区域的负荷需求，确定电气设备的容量和数量。

2.电缆敷设计算根据建筑物的布局和负荷需求，计算电缆和导线的长度和截面，确定敷设方式和数量。

3.配电箱容量计算根据建筑物的负荷需求，计算配电箱的容量，确定配电箱的数量和规格。

六、设备选型：根据建筑物的负荷需求和使用要求，选择合适的电气设备，确保设备的性能稳定可靠，满足建筑物的用电需求。

七、防雷与接地：采用合适的防雷设备和接地方式，确保建筑物与地面的良好接触，减少雷击风险，保障建筑物的安全。

XXX (/T16-2008)。

Residential Design Guidelines (GB-2003)。

建筑环境与设备工程专业（暖通方向）《建筑供配电及照明》课程设计设计题目：四平市威尼斯花园1#住宅楼建筑电气设计班级：暖通0842班*****学号： 12号指导教师：***完成日期： 11年7月1日能源动力工程学院建筑电气与智能化教研室课程设计成绩评定表摘要本论文主要阐述了四平威尼斯花园1#住宅楼建筑电气的设计依据、原则和方法及设计选择的结论。

主要内容包括：低压配电系统；照明系统及防雷接地系统的设计，其中包括负荷计算、照度计算等、电力负荷的计算；进行导线及电气设备的选择与确定本次设计完成图纸共9幅，具体参见图纸目录。

本设计为课程设计,其目的的通过学生在完成设计的同时更好的掌握所学的专业知识,将所学的知识运用到实际中去,锻炼学生解决问题的能力。

关键词照度，插座，防雷接地目录第一章绪论 (5)1.1 建筑电气概况 (5)1.2 设计原则 (5)1.3 设计内容 (5)第二章照明设计 (11)第三章插座的设计 (11)第四章低压设备的选择 (13)第五章防雷接地 (13)谢辞 (19)参考文献 (20)附录 (21)第一章绪论1.1 建筑电气概况现代民用建筑电气技术是以电能、电子、电器设备及电气技术为手段来创造、维持和改善人民居住或工作的生活环境的电、光、声、冷和暖环境的一门跨学科的综合性的技术科学。

它是强电和弱电与具体建筑的有机结合。

随着科学技术的发展和人民生活水平的不断提高，人们对对有关供配电、照明、防雷接地等系统的要求越来越高，使得建筑开始走向高品质、多功能领域，并进一步向多功能的纵深方向和综合应用方向发展。

建筑电气设计是在认真执行国家技术经济政策和有关国家标准和规范的前提下，进行工业与民用建筑建筑电气的设计，并满足保障人身、设备及建筑物安全、供电可靠、电能节约、技术先进和经济合理。

1.2 设计原则本次设计是对四平市威尼斯花园1#住宅楼的电气设计，本工程概况：六层小区住宅楼。

设计需做到方案合理、技术先进、运行可靠、满足相关规范的要求，还要简捷实用、便于操作、管理和维护，减少综合投资。

轻工业学院课程设计说明书题目：别墅建筑2电气照明系统设计姓名：XXXXXXX院（系）：XXXXXXXXXXX专业班级：XXXXXXXXXX学号：XXXXXXXXXX指导教师：XXXXXXXXX成绩：时间：20XX 年6月22日至20XX 年6 月26 日《电气照明技术》课程设计任务书一、设计题目某别墅电气照明系统设计二、设计资料1.基本概况本工程是一栋三层高的别墅楼，设计容为电气照明系统。

（1）建筑为三层别墅楼，建筑高度12.9米，地上三层，一层高4.9米，二层高4.1米，三层高3.9米。

（2）建筑面积972.26平米给定资料：各层建筑平面图。

2.参考资料1）民用建筑电气设计规及条文解释2）2009全国民用建筑工程设计技术措施电气3）建筑电气设计手册4）标准电气制图电气图形符号应用示例图册5）有关产品样本6）建筑电气施工验收规7）供配电系统设计规8）低压配电系统设计规9）建筑照明设计标准三、设计成果1、计算书容包括：照度计算、负荷计算、线缆及保护管的选择、配电箱的选择、低压电器的选择。

2、图纸1）设计说明、图例、图纸目录2）各层照明平面图（1：100）和各层插座平面图（1：100）3）供电干线平面图（1：100）4）供电干线系统图（1：100）5）照明配电箱系统图3、课程设计说明书四、设计步骤1．熟悉资料、设计规。

对已给资料进行整理。

根据建筑物的特点，确定供电等级：根据建筑平面图，拟定各户配电箱具体位置；根据外线情况确定进户总箱位置；并在平面图上绘出。

2．绘制照明平面图（包括楼梯间设照明）根据建筑平面图针对不同的使用功能,按照电气照明设计规进行照度设计.以满足使用对照度及功能要求.（1）根据房间的用途确定灯具的种类、型号及安装高度。

（2）查出各房间的照度标准，进行照度计算。

（3）根据计算结果绘出照明平面布置图。

（4）绘出线缆（单线图）。

3．根据房间的用途确定插座的种类、型号及安装高度（1）绘出插座平面布置图。
