工程地质之 实例分析

关键词: 质量事故实例案例一:（勘察不准确）某工厂新建一生活区,共14 幢七层砖混结构住宅(其中10幢为条形建筑,4幢为点式建筑)。

在工程建设前,厂方委托一家工程地质勘察单位按要求对建筑地基进行了详细的勘察。

工程于一九九三年至一九九四年相继开工,一九九五年至一九九六年相继建成完工。

一年后在未曾使用之前,相继发现10幢条形建筑中的6幢建筑的部分墙体开裂,裂缝多为斜向裂缝,从一楼到七楼均有出现,且部分有呈外倾之势;3幢点式住宅发生整体倾斜。

后来经仔细观察分析,出现问题的9幢建筑均产生严重的地基不均匀沉降,最大沉降差达160mm以上。

事故发生后,有关部门对该工程质量事故进行了鉴定,审查了工程的有关勘察、设计、施工资料,对工程地质又进行了详细的补勘。

经查明,在该厂修建生活区的地下有一古河道通过,古河道沟谷内沉积了淤泥层,该淤泥层系新近沉积物,土质特别柔软,属于高压缩性、低承载力土层,且厚度较大,在建筑基底附加压力作用下,产生较大的沉降。

凡古河道通过的9栋建筑物均产生了严重的地基不均匀沉降,均需要对地基进行加固处理,生活区内其它建筑物(古河道未通过)均未出现类似情况。

该工程地质勘察单位在对工程地质进行详勘时,对所勘察的数据(如淤泥质土的标准贯入度仅为3,而其它地方为7~12)未能引起足够的重视,对地下土层出现了较低承载力的现象未引起重视,轻易的对地基土进行分类判定,将淤泥定为淤泥质粉土,提出其承载力为100kN, Es为4Mpa.设计单位根据地质勘察报告,设计基础为浅基础,宽度为2800mm,每延米设计荷载为270kN,其埋深为-1.4m~2m左右。

该工程后经地基加固处理后投入正常使用,但造成了较大的经济损失,经法院审理判决,工程地质勘察单位向厂方（）赔偿经济损失329万元。

案例二（工作人员勾结，桩未达持力层）某市一商品房开发商拟建10 栋商品房,根据工程地质勘察资料和设计要求,采用振动沉管灌注桩,桩尖深入沙夹卵石层500以上,按地勘报告桩长应在9~10米以上。

实例分析滑坡特征及治理建议1.引言抚顺市西露天矿南帮高陡边坡，总体坡度19°～27°左右，南帮垂直深度达400～500m。

最初，出现多处地表开裂，并由单一点状向线状发展。

目前，两条主裂缝东西向延展约3.1km，形成滑坡后缘洼地。

滑坡体的前缘以抬升运动为主，后缘及中部以沉降运动为主。

本文将分析该滑坡特征，对典型剖面E1200的变形特征和稳定性进行分析，并提出治理措施建议。

2.滑坡工程地质条件2.1 地形地貌和滑坡范围抚顺市西露天矿位于抚顺市市区西南部，开采于1901年，矿坑东西长6.6km，南北宽2.2km，总面积为14.52km2。

南帮高陡边坡，垂直深度约400～500 m，自然坡度为19°～27°，矿坑最低标高为-325 m。

目前，滑坡体南北纵长1200～1500m，东西向宽约3100m，滑坡体面积3.38km2。

滑面埋深大于50m，呈椭圆形，为深层滑坡，滑坡体主滑方向为向北滑移。

滑坡变形体位于西露天矿南帮W700～E2200区域，主变形区在E200～E1200之间；前缘位于西露天矿坑底部；后缘沿两条主裂缝东西向展布，长约3100m；东部边界以F5断层为界；西部边界从滑坡后缘在水厂以北（W500附近）起始向北西向偏转，向矿坑下延伸[1]。

2.2 地层岩性及滑动面的识别抚顺市西露天矿南帮地层由上至下主要为：杂填土、凝灰岩、玄武岩夹凝灰岩、玄武岩夹煤线、玄武岩、花岗片麻岩。

该滑坡不仅规模巨大，而且地层结构复杂，有多个滑动面组成[2]。

滑动面大体出现在三个部位，即新老地层不整合接触部位、玄武岩与凝灰岩软硬岩接触部位、玄武岩夹煤系地层部位。

这三个部位大都有破碎带出现，并有泥化夹层相伴出现。

2.3 地质构造位于中朝准地台（Ⅰ）、胶辽台隆（Ⅰ1）、铁岭—靖宇台拱（Ⅰ11）、抚顺凸起（Ⅰ11-4）的北缘，距离浑河断裂南约1.5km。

南帮受矿区主要断裂的影响，有许多纵向和横向断层，而且有特殊的背斜倾伏和褶曲，构造比较复杂。

地下水在工程中的不良作用及相关实例分析众所周知，地下工程和深基坑的开挖会遇到地下水，水的作用会给工程带来危害。

比如产生边坡失稳，坑底隆起等工程破坏事故还会引发管涌、流沙、突涌、潜蚀等一些岩土工程问题。

为防止这些问题的发生，保证基坑开挖的顺利进行，并避免水下作业及坏境保护，就要对地下水的危害进行防治。

而在防治之前，就必须要对这些不良作用形式的产生条件及相应危害程度进行了解和分析，从而根据其特点进行相应的防治措施。

地下水在岩土工程中的不良作用的表现形式主要分为潜蚀、管涌、流沙、基坑突涌。

潜蚀分为机械潜蚀和化学潜蚀两种形式，这两种作用一般是同时进行的。

在地基土层内如具有地下水的潜蚀作用时，将会破坏地基土的强度，形成空洞，产生地表塌陷，影响建筑工程的稳定。

产生潜蚀的条件主要有两个方面：一是有适宜的岩土颗粒组成；二是有足够的水动力条件。

通过采取对土体的加固，设置反滤层，人工降低水力坡度（单位渗流途径长度的水头损失值）等措施可有效避免潜蚀的发生。

其中，在实际工程中可通过打钢板桩法来增加地下水从坑外流入坑内的渗流长度，以降低水力坡度。

在我国的黄土层及岩溶层地区的土层中，常有潜蚀现象的发生，在修建建筑物时应特别注意潜蚀的发生。

流沙是指土的松散颗粒被地下水饱和后，在动水压力即水头差的作用下，产生的悬浮流动现象。

流沙是一种常见的工程地质现象，通常发生在颗粒级配均匀的粉细沙土中，有时在粉土中也会发生，表现形式是所有的颗粒同时从一近似管状通道中被渗水水流冲走。

形成流沙主要有四个条件：（1）水力坡度极大，达到临界水力坡度，动水压力超过土颗粒重量使之悬浮。

（2）砂土孔隙度大。

（3）砂土渗透系数愈小及排水性能差。

（4）砂土中含有较多的片状矿物。

流沙在工程施工中能造成大量的土体流动，致使地表塌陷或建筑物的地基破坏，能给施工带来很大困难，或直接影响建筑工程及附近建筑物的稳定，因此必须进行防治。

管涌是指疏松的砂土层时，地基土在具有一定渗透速度（水力坡度）的水流作用，其细小颗粒被冲走，土中孔隙逐渐增大，形成细管状渗流通道，从而掏空地基或坝体，使之产生变形、失稳。

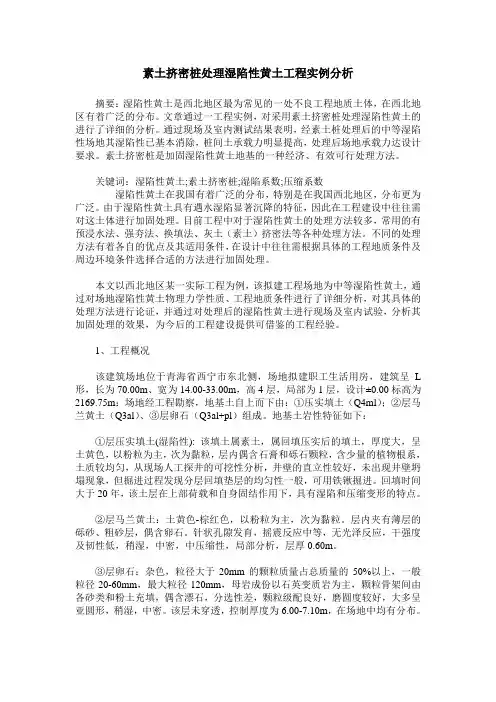

素土挤密桩处理湿陷性黄土工程实例分析摘要：湿陷性黄土是西北地区最为常见的一处不良工程地质土体，在西北地区有着广泛的分布。

文章通过一工程实例，对采用素土挤密桩处理湿陷性黄土的进行了详细的分析。

通过现场及室内测试结果表明，经素土桩处理后的中等湿陷性场地其湿陷性已基本消除，桩间土承载力明显提高，处理后场地承载力达设计要求。

素土挤密桩是加固湿陷性黄土地基的一种经济、有效可行处理方法。

关键词：湿陷性黄土;素土挤密桩;湿陷系数;压缩系数湿陷性黄土在我国有着广泛的分布，特别是在我国西北地区，分布更为广泛。

由于湿陷性黄土具有遇水湿陷显著沉降的特征，因此在工程建设中往往需对这土体进行加固处理。

目前工程中对于湿陷性黄土的处理方法较多，常用的有预浸水法、强夯法、换填法、灰土（素土）挤密法等各种处理方法。

不同的处理方法有着各自的优点及其适用条件，在设计中往往需根据具体的工程地质条件及周边环境条件选择合适的方法进行加固处理。

本文以西北地区某一实际工程为例，该拟建工程场地为中等湿陷性黄土，通过对场地湿陷性黄土物理力学性质、工程地质条件进行了详细分析，对其具体的处理方法进行论证，并通过对处理后的湿陷性黄土进行现场及室内试验，分析其加固处理的效果，为今后的工程建设提供可借鉴的工程经验。

1、工程概况该建筑场地位于青海省西宁市东北侧，场地拟建职工生活用房，建筑呈L 形，长为70.00m、宽为14.00-33.00m，高4层，局部为1层，设计±0.00标高为2169.75m：场地经工程勘察，地基土自上而下由：①压实填土（Q4ml）；②层马兰黄土（Q3al）、③层卵石（Q3al+pl）组成。

地基土岩性特征如下：①层压实填土(湿陷性): 该填土属素土，属回填压实后的填土，厚度大，呈土黄色，以粉粒为主，次为黏粒，层内偶含石膏和砾石颗粒，含少量的植物根系，土质较均匀，从现场人工探井的可挖性分析，井壁的直立性较好，未出现井壁坍塌现象，但掘进过程发现分层回填垫层的均匀性一般，可用铁锹掘进。

复杂岩溶,土洞地基处理实例分析摘要：岩溶对工程建设的影响很大，通常由于岩溶的存在地基承载力不足，基础发生不均匀沉降，滑动及塌陷。

因此，在工程建设中需要对其进行防治处理。

本文主要就有关岩溶地基的稳定性和处理方法进行了分析和探讨。

关键词: 岩溶；地基；稳定性；处理方法引言：我国岩溶分布广泛，在广西、云南、湖南等各省均有较大面积的分布。

由于岩溶的地质作用，岩溶地基存在溶洞、土洞、塌陷、沟等不良地质现象。

这些不良地质现象常常引起岩溶地基地基承载力不足、不均匀沉降、地基滑动和塌陷等地基变形破坏。

随着越来越多的工程兴建在岩溶地区，在工程建设中岩溶地基问题成为一个突出的问题。

因此，加强岩溶地基稳定性分析评价，采用合理、经济的地基处理措施，有着重大的技术价值和经济意义。

1、工程概况广西某市中心广场拟建一座24层的贸易大厦，该大厦地基工程地质条件和水文地质条件复杂，岩溶、土洞发育。

基坑北5m紧邻七层高的图书馆及四层高的电影院，南面相距4m处为该市主干道。

地基处理施工难度大，施工中引进一些新的施工措施进行尝试，并取得了良好效果。

该楼为一层地下室，基坑开挖深度4～4.4m，采用一柱一桩独立基础形式，单桩最大垂直荷载21000kN。

原设计为先开挖基坑，四周用毛石砌挡土墙，坑内采用人工挖孔桩。

由于人工挖孔桩施工中抽取大量地下水，造成电影院、图书馆多处开裂，建筑物地基有向下滑移现象，同时挖孔桩没办法穿过多层溶洞，施工难以进行，造成停工。

在此情况下，对该项工程进行了基础设计修改，采用冲孔和挖孔灌注桩相结合，并制订一套科学、合理、可行的施工程序，以保证相邻建筑物的安全及施工的顺利进行。

2、工程地质及水文地质条件根据勘察报告及桩孔的超前钻资料，基坑开挖已经挖除了人工填土层及淤泥层，基坑底地下有6～9m厚的履盖土层，其下为灰岩。

该地区属于岩溶发育区，地质条件非常复杂，土洞、溶洞发育，尤其主楼部位岩洞最为发育，最深溶洞达32m，方向呈多方位；洞的大小不一，最大的顶底板间距21m，最小的仅有十几厘米，有的溶洞全被充填或部分充填，有的为空洞并形成地下暗沙。

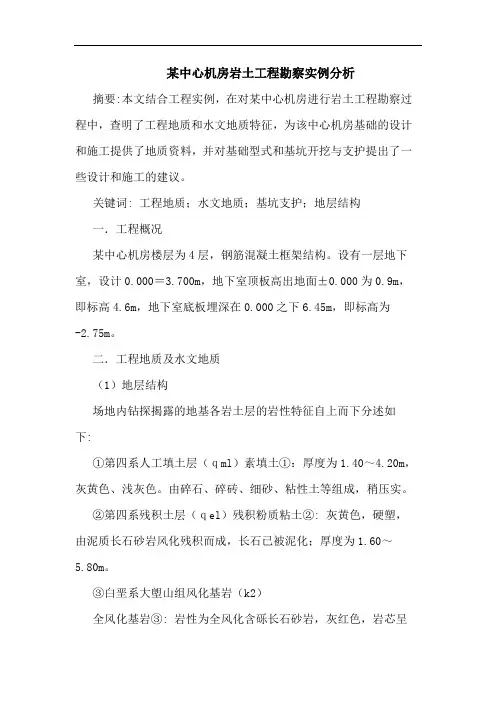

某中心机房岩土工程勘察实例分析摘要:本文结合工程实例，在对某中心机房进行岩土工程勘察过程中，查明了工程地质和水文地质特征，为该中心机房基础的设计和施工提供了地质资料，并对基础型式和基坑开挖与支护提出了一些设计和施工的建议。

关键词: 工程地质；水文地质；基坑支护；地层结构一．工程概况某中心机房楼层为4层，钢筋混凝土框架结构。

设有一层地下室，设计0.000＝3.700m，地下室顶板高出地面±0.000为0.9m，即标高4.6m，地下室底板埋深在0.000之下6.45m，即标高为-2.75m。

二．工程地质及水文地质（1）地层结构场地内钻探揭露的地基各岩土层的岩性特征自上而下分述如下:①第四系人工填土层（ｑml）素填土①：厚度为1.40～4.20m，灰黄色、浅灰色。

由碎石、碎砖、细砂、粘性土等组成，稍压实。

②第四系残积土层（ｑel）残积粉质粘土②: 灰黄色，硬塑，由泥质长石砂岩风化残积而成，长石已被泥化；厚度为1.60～5.80m。

③白垩系大塱山组风化基岩（k2）全风化基岩③: 岩性为全风化含砾长石砂岩，灰红色，岩芯呈坚硬土状，原岩结构清晰，风化强烈，遇水软化，局部含砾，砾径大小不一。

部分钻孔为全风化泥质粉砂岩。

强风化基岩④-1: 全场地揭露，是该场地的主要层位。

揭露厚度或层厚3.20～22.95m，顶界标高-7.95～-0.50m。

岩性主要为泥质粉砂岩、含砾长石砂岩等。

灰黄色，岩芯呈土柱状，半岩半土状，长柱状高岭土化、泥化，岩质软，遇水易软化。

砾石成分多为石英质。

因该层局部含砾石，有多处标贯试验击到砾石反弹，故标贯值仅供参考。

经54处标贯试验，实测击数n’=52～84击，平均66.5击，标准差8.17，变异系数0.12，击数标准值64.6击。

强风化基岩④-2: 全场地揭露，是该场地的主要层位。

揭露厚度或层厚10.85～31.6m，顶界标高-42.66～-5.40m。

岩性主要为泥质粉砂岩、含砾长石砂岩等。

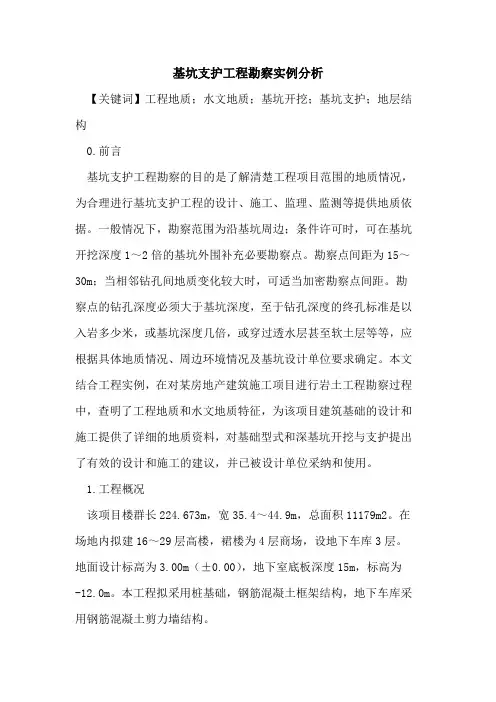

基坑支护工程勘察实例分析【关键词】工程地质；水文地质；基坑开挖；基坑支护；地层结构0.前言基坑支护工程勘察的目的是了解清楚工程项目范围的地质情况，为合理进行基坑支护工程的设计、施工、监理、监测等提供地质依据。

一般情况下，勘察范围为沿基坑周边；条件许可时，可在基坑开挖深度1～2倍的基坑外围补充必要勘察点。

勘察点间距为15～30m；当相邻钻孔间地质变化较大时，可适当加密勘察点间距。

勘察点的钻孔深度必须大于基坑深度，至于钻孔深度的终孔标准是以入岩多少米，或基坑深度几倍，或穿过透水层甚至软土层等等，应根据具体地质情况、周边环境情况及基坑设计单位要求确定。

本文结合工程实例，在对某房地产建筑施工项目进行岩土工程勘察过程中，查明了工程地质和水文地质特征，为该项目建筑基础的设计和施工提供了详细的地质资料，对基础型式和深基坑开挖与支护提出了有效的设计和施工的建议，并已被设计单位采纳和使用。

1.工程概况该项目楼群长224.673m，宽35.4～44.9m，总面积11179m2。

在场地内拟建16～29层高楼，裙楼为4层商场，设地下车库3层。

地面设计标高为3.00m（±0.00），地下室底板深度15m，标高为-12.0m。

本工程拟采用桩基础，钢筋混凝土框架结构，地下车库采用钢筋混凝土剪力墙结构。

2.工程地质及水文地质2.1地层结构（1）第四系人工填土层（qml）素填土①：厚度0.90～3.30m，顶板标高为1.17～2.13m。

以素填土为主，局部为杂填土，由灰褐色砂土和粘性土组成，含少量碎石、砖块，稍压实。

（2）第四系三角洲海陆交互相冲淤积层（qmc）淤泥质土②：局部分布。

厚度0.60～7.00m，顶板标高-1.76～0.75m。

灰色、深灰色，流塑，含少量粉砂，含腐殖质，味臭，属高压缩性软弱土层，钻探施工中具缩孔现象。

粉质粘土③：厚度1.50～11.10m，顶板标高-6.80～0.43m。

灰黄色、浅灰色，软塑～可塑，具强粘性。

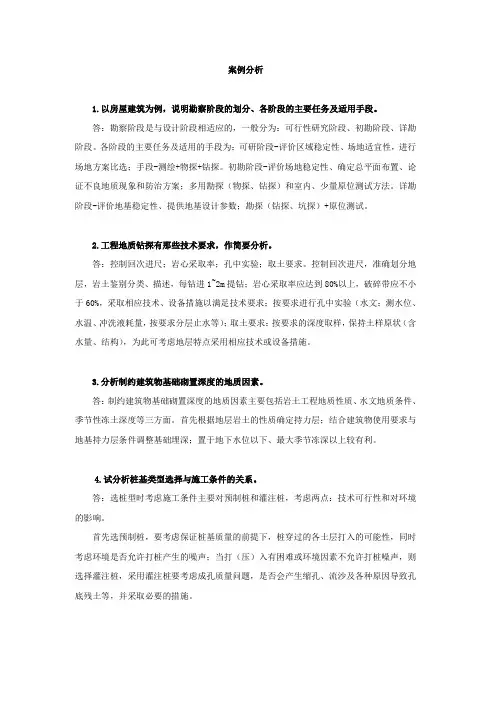

案例分析1.以房屋建筑为例，说明勘察阶段的划分、各阶段的主要任务及适用手段。

答：勘察阶段是与设计阶段相适应的，一般分为：可行性研究阶段、初勘阶段、详勘阶段。

各阶段的主要任务及适用的手段为：可研阶段-评价区域稳定性、场地适宜性，进行场地方案比选；手段-测绘+物探+钻探。

初勘阶段-评价场地稳定性、确定总平面布置、论证不良地质现象和防治方案；多用勘探（物探、钻探）和室内、少量原位测试方法。

详勘阶段-评价地基稳定性、提供地基设计参数；勘探（钻探、坑探）+原位测试。

2.工程地质钻探有那些技术要求，作简要分析。

答：控制回次进尺；岩心采取率；孔中实验；取土要求。

控制回次进尺，准确划分地层，岩土鉴别分类、描述，每钻进1~2m提钻；岩心采取率应达到80%以上，破碎带应不小于60%，采取相应技术、设备措施以满足技术要求；按要求进行孔中实验（水文：测水位、水温、冲洗液耗量，按要求分层止水等）；取土要求：按要求的深度取样，保持土样原状（含水量、结构），为此可考虑地层特点采用相应技术或设备措施。

3.分析制约建筑物基础砌置深度的地质因素。

答：制约建筑物基础砌置深度的地质因素主要包括岩土工程地质性质、水文地质条件、季节性冻土深度等三方面。

首先根据地层岩土的性质确定持力层；结合建筑物使用要求与地基持力层条件调整基础埋深；置于地下水位以下、最大季节冻深以上较有利。

4.试分析桩基类型选择与施工条件的关系。

答：选桩型时考虑施工条件主要对预制桩和灌注桩，考虑两点：技术可行性和对环境的影响。

首先选预制桩，要考虑保证桩基质量的前提下，桩穿过的各土层打入的可能性，同时考虑环境是否允许打桩产生的噪声；当打（压）入有困难或环境因素不允许打桩噪声，则选择灌注桩，采用灌注桩要考虑成孔质量问题，是否会产生缩孔、流沙及各种原因导致孔底残土等，并采取必要的措施。

5. 分析冲积平原区可能存在的工程地质问题。

答题要点：该题无固定答案，学生只要能答出2个以上问题，并能分析其产生原因及影响因素即可。

第1篇一、工程概况本工程为某城市新建一条高速公路，全长50公里，双向六车道，设计速度120公里/小时。

项目起点位于A市，终点位于B市，途径C市、D市，途经地形复杂，包括山地、平原、丘陵等。

本工程主要包括路基、桥梁、隧道、互通立交等工程。

二、施工条件分析1. 地形地质条件（1）山地：项目途经的山地主要分布在A市、C市、D市，地形起伏较大，部分路段存在陡坡、悬崖等复杂地形。

施工中需做好边坡防护、路基稳定性分析等工作。

（2）平原：项目途经的平原地带地势平坦，但地下水位较高，需做好排水、地基处理等工作。

（3）丘陵：项目途经的丘陵地带地势较缓，但部分路段存在滑坡、泥石流等地质灾害，需做好地质灾害防治工作。

2. 气候条件项目所在地区属温带季风气候，四季分明，雨量充沛。

施工期间，需注意防暑降温、防雨防潮、防寒保暖等工作。

3. 交通条件项目所在地区交通较为便利，但部分路段存在交通拥堵现象。

施工期间，需做好交通组织、分流等工作，确保施工期间交通安全。

4. 人力资源条件项目所在地区劳动力资源丰富，但施工人员素质参差不齐。

施工中需加强对施工人员的技术培训和安全教育，提高施工质量。

5. 材料供应条件项目所需材料包括路基填筑材料、桥梁钢材、隧道衬砌材料等。

材料供应需满足工程进度要求，确保施工顺利进行。

6. 施工设备条件项目所需施工设备包括挖掘机、推土机、压路机、桥梁架设设备等。

施工设备需满足工程进度和质量要求，确保施工顺利进行。

7. 施工组织条件（1）施工方案：根据工程特点和施工条件，制定合理的施工方案，包括施工顺序、施工方法、施工工艺等。

（2）施工进度：根据工程特点和施工条件，制定合理的施工进度计划，确保工程按期完成。

（3）施工质量控制：建立健全施工质量管理体系，确保工程质量符合设计要求。

（4）安全生产：加强安全生产管理，确保施工人员生命财产安全。

三、结论本工程概况施工条件较为复杂，需充分考虑地形地质、气候、交通、人力资源、材料供应、施工设备等因素。
