电气设备的分类

电气设备分类1类2类3类电气设备是我们日常生活中不可或缺的一部分，它们负责供电和驱动各种设备和系统。

根据其功能和特性的不同，电气设备被分为三类：1类、2类和3类。

这些分类基于设备的绝缘和可触及性程度，以及对人体的安全保护。

在本文中，我将深入探讨这些不同类别的电气设备，并分享我对其的个人观点和理解。

1. 1类电气设备:1类电气设备是最具保护性的一类设备。

它们具有高度的绝缘性能，可以有效地防止电流对人体的伤害。

这类设备通常包括插头、绝缘开关等。

在使用1类设备时，我们可以放心地接触这些设备，而不用担心触电的风险。

然而，尽管1类设备提供了良好的安全性能，但我们仍然需要注意不要将这些设备放置在潮湿的环境中，以避免可能的电击事故。

2. 2类电气设备:2类电气设备相对于1类设备来说，对人体的保护性能较弱。

它们的绝缘设计不如1类设备那样完善，并且可能需要更多的警惕性来避免触电事故。

然而，在正常使用条件下，2类设备是相对安全的。

我们常见的电视、音响等家用电器通常属于2类设备。

在使用这些设备时，我们需要确保设备外壳没有损坏，以免潜在的电击风险。

3. 3类电气设备:3类电气设备是最基本的一类设备，其保护性较低。

这类设备通常没有或只有少量的绝缘设计。

我们常见的一些灯具、电风扇等就属于3类设备。

使用3类设备时，我们需要格外小心，避免触碰设备导线和内部元件，以免发生电击事故。

从上述描述可以看出，电气设备的分类对我们使用和维护这些设备有着重要的指导意义。

根据设备的类别，我们可以决定是否需要额外的安全措施，并采取适当的预防措施来保护自己和他人的安全。

在我看来，电气设备分类的目的是为了保护人体安全，并提醒我们在使用这些设备时要保持警惕。

尽管不同类别的设备在保护性能上存在差异，但我们作为用户仍然需要对任何类型的设备保持谨慎和注意。

我认为电气设备的安全性不仅仅依赖于设备的分类，更取决于我们正确的使用和维护这些设备。

定期检查设备的状态、合理使用插座和开关、避免使用过载设备等都是保证电气安全的重要措施。

电气产品分类Document serial number【UU89WT-UU98YT-UU8CB-UUUT-UUT108】一、高压配电装置及高压电器高压配电装置：金属铠装式移开式高压开关柜（KYN）间隔移开式高压开关柜（JYN）箱式固定式高压开关柜（XGN）箱式环网式高压开关柜（HXGN）高压电器：高压断路器二、低压配电装置及低压电器低压配电装置：抽出式低压柜照明配电箱低压断路器、剩余电流保护器：框架式断路器（ACB）塑料外壳式断路器（MCCB）微型断路器剩余电流保护器接触器、电机起动器：交流接触器全压电机启动器交流减压电机启动器（星三角、自耦）软启动综合启动器变频电机启动器电源切换系统及元器件： PC级自动转换开关电器 CB级自动转换开关电器热继电器、电动机保护器：热继电器电动机保护器隔离器、隔离开关、熔断器组合电器：交流型隔离开关熔断器组合电器电工测量及自动控制仪表：交流电能表电压表电流表电压互感器电流互感器三、变压器及电源系统配电变压器：干式变压器油浸式变压器预装式变电站：户外式预装变电站应急电源装置：普通型柴油发电机组在线互动式UPS 直流EPS 交流照明类EPS 交流动力类EPS 交流动力变频类EPS直流电源屏：直流电源屏四、防雷及接地装置防雷及过电压保护装置：避雷针单相电源电涌保护器三相电源电涌保护器信号线路电涌保护器五、照明开关、插座普通照明开关：带指示灯照明开关：防溅型照明开关：普通单相插座：单相空调专用插座：单相带开关插座：单相防溅型插座：地面插座：三相插座：延时开关：六、照明装置及调光设备电光源：白炽灯环形荧光灯直管荧光灯紧凑型荧光灯卤钨灯荧光高压汞灯金属卤化物灯低压钠灯高压钠灯 LED灯无极灯光纤灯照明灯具：投光灯具航空障碍灯具吸顶灯具嵌入式灯具筒灯具路灯及庭院灯具照明反光板照明配件：电子镇流器照明节电装置：照明节电装置七、输、配电器材电线、电缆：矿物绝缘电缆通用电线铜（铝）芯聚氯乙烯钢带铠装聚氯乙烯护套电力电缆（VV、VV22、VLV、VLV22）铜（铝）芯交联聚乙烯绝缘聚氯乙烯护套电力电缆（YJV、YJLV）母线：母线预制分支电力电缆：聚氯乙烯绝缘聚氯乙烯护套分支电力电缆（FZ-VV）电缆桥架及线槽：托盘式电缆桥架梯级式电缆桥架槽式电缆桥架组装式电缆桥架八、电气信号装置及光电显示设备医院呼叫系统：医院护理对讲系统主机电气消防及报警装置火灾自动报警系统：感烟火灾探测器感温火灾探测器其他类型火灾探测器手动报警按钮其他消防元件火灾报警控制器消防联动控制系统消防应急广播设备电气火灾漏电探测报警系统九、建筑设备自动化系统建筑设备监控系统：中央站 DDC控制器智能家居控制系统：智能家居控制器家居智能布线箱照明设施控制系统：系统模块停车场管理系统：控制器十、安全防范系统电视监视系统：摄像机镜头防护罩电动云台手动云台监视器录像机十一、画面分割处理器视频切换器楼宇对讲系统：单元门口机可视室内分机非视室内分机入侵报警系统：报警控制器微波和被动红外复合入侵探测器主动红外探测器被动红外探测器微波多普勒探测器振动入侵探测器磁开关探测器被动式玻璃破碎探测器门禁系统：控制器十二、通讯网络系统综合布线系统：普通型4对8芯线缆屏蔽型4对8芯线缆大对数线缆多模光纤单模光纤吹光纤系统普通墙上安装式跳线架机柜式安装跳线架光纤跳线架普通型跳线屏蔽型跳线光纤跳线 RJ45信息插座光纤信息插座多媒体信息插座专用工具通讯电缆：电话线计算机网络设备：集线器网络交换机路由器网关防火墙程控数字交换设备：程控数字交换设备。

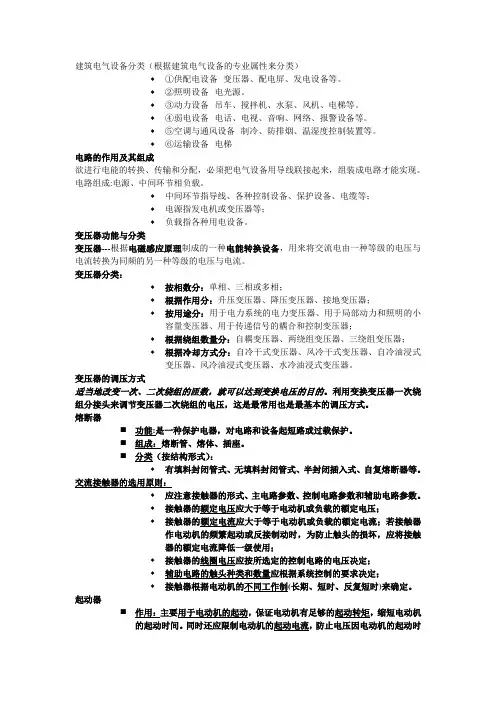

建筑电气设备分类（根据建筑电气设备的专业属性来分类）♦①供配电设备--变压器、配电屏、发电设备等。

♦②照明设备--电光源。

♦③动力设备--吊车、搅拌机、水泵、风机、电梯等。

♦④弱电设备--电话、电视、音响、网络、报警设备等。

♦⑤空调与通风设备--制冷、防排烟、温湿度控制装置等。

♦⑥运输设备--电梯电路的作用及其组成欲进行电能的转换、传输和分配，必须把电气设备用导线联接起来，组装成电路才能实现。

电路组成:电源、中间环节相负载。

♦中间环节指导线、各种控制设备、保护设备、电缆等；♦电源指发电机或变压器等；♦负载指各种用电设备。

变压器功能与分类变压器---根据电磁感应原理制成的一种电能转换设备，用来将交流电由一种等级的电压与电流转换为同频的另一种等级的电压与电流。

变压器分类：♦按相数分：单相、三相或多相；♦根据作用分：升压变压器、降压变压器、接地变压器；♦按用途分：用于电力系统的电力变压器、用于局部动力和照明的小容量变压器、用于传递信号的耦合和控制变压器；♦根据绕组数量分：自耦变压器、两绕组变压器、三绕组变压器；♦根据冷却方式分：自冷干式变压器、风冷干式变压器、自冷油浸式变压器、风冷油浸式变压器、水冷油浸式变压器。

变压器的调压方式适当地改变一次、二次绕组的匝数，就可以达到变换电压的目的。

利用变换变压器一次绕组分接头来调节变压器二次绕组的电压，这是最常用也是最基本的调压方式。

熔断器⏹功能:是一种保护电器，对电路和设备起短路或过载保护。

⏹组成：熔断管、熔体、插座。

⏹分类（按结构形式）：♦有填料封闭管式、无填料封闭管式、半封闭插入式、自复熔断器等。

交流接触器的选用原则：♦应注意接触器的形式、主电路参数、控制电路参数和辅助电路参数。

♦接触器的额定电压应大于等于电动机或负载的额定电压；♦接触器的额定电流应大于等于电动机或负载的额定电流；若接触器作电动机的频繁起动或反接制动时，为防止触头的损坏，应将接触器的额定电流降低一级使用；♦接触器的线圈电压应按所选定的控制电路的电压决定；♦辅助电路的触头种类和数量应根据系统控制的要求决定；♦接触器根据电动机的不同工作制(长期、短时、反复短时)来确定。

电气设备分类电气设备按照不同的分类标准可以划分为不同的类型。

以下是按照电压等级、工作性质、设备功能、安装场所、设备结构、使用场合、工作频率和是否移动等八个方面的分类。

按电压等级分类低压电气设备：这类设备的电压一般在1000V以下，如家用电器、电动工具、照明设备等。

高压电气设备：这类设备的电压一般在1000V以上，如高压开关柜、变压器、配电设备等。

超高压电气设备：这类设备的电压一般在500kV以上，如高压输电线路、高压电力设备等。

按工作性质分类动力设备：这类设备主要是将电能转化为机械能，如电动机、发电机等。

控制设备：这类设备用于控制电路的通断，如断路器、接触器等。

测量设备：这类设备用于测量电路的电压、电流等参数，如电压表、电流表等。

按设备功能分类电动机：这类设备利用电能转化为机械能，驱动机械设备运转。

照明设备：这类设备用于提供光照，如灯泡、灯管等。

配电设备：这类设备用于分配电能，如配电箱、电缆等。

按安装场所分类户外设备：这类设备安装在户外，如变压器、电线杆等。

户内设备：这类设备安装在建筑物内，如配电箱、照明设备等。

特殊用途设备：这类设备安装在特殊环境下，如矿井下的电气设备、水下电气设备等。

按设备结构分类台式设备：这类设备一般放置在台面上或支架上，如计算机、打印机等。

柜式设备：这类设备一般放置在柜子里，如配电柜、控制柜等。

管式设备：这类设备一般安装在管道中，如照明灯管、通风管道等。

按使用场合分类工业场合：这类设备主要用于工业生产中，如电动机、变压器、配电设备等。

建筑场合：这类设备主要用于建筑领域中，如照明设备、电梯等。

交通场合：这类设备主要用于交通运输中，如电气化铁路、电动汽车等。

按工作频率分类交流设备：这类设备的工作频率是交流电的频率，如50Hz或60Hz，如电动机、变压器等。

直流设备：这类设备的工作频率是直流电的频率，如电池、直流电机等。

特殊频率设备：这类设备的工作频率不是交流电的频率也不是直流电的频率，如射频设备、微波设备等。

电气设备的主要知识点总结电气设备是指利用电力和电工技术制造的用于输送、分配、控制电能的各种设备。

在现代工业生产和日常生活中，电气设备扮演着非常重要的角色。

本文将就电气设备的主要知识点做一总结。

一、电气设备的分类1. 电气设备按功能分类按功能分类，电气设备主要包括输电、配电和用电三大类。

(1) 输电设备：输电设备是指用于输送电能的设备，包括发电机、变电站、输电线路等。

(2) 配电设备：配电设备是指用于将输送来的电能分配到各个用电设备中的设备，包括变压器、开关设备、配电盘等。

(3) 用电设备：用电设备是指用于在工业生产和日常生活中将电能转化为其他形式能量的设备，包括电动机、照明设备、加热设备等。

2. 电气设备按用途分类按用途分类，电气设备主要包括发电设备、变电设备、配电设备、控制设备和用电设备。

(1) 发电设备：发电设备是指利用各种能源将机械能转化为电能的设备，包括燃煤发电机组、水电站、风电机组、太阳能发电设备等。

(2) 变电设备：变电设备是指用于将发电设备产生的高压电能升压、降压、分配和传输的设备，包括变电站、变压器、隔离开关等。

(3) 配电设备：配电设备是指用于将输电线路输送来的电能分配到各个用电设备中的设备，包括电缆、配电盘、接线端子等。

(4) 控制设备：控制设备是指用于对电气设备进行远程控制、监测和保护的设备，包括继电器、保护装置、自动化控制系统等。

(5) 用电设备：用电设备是指用电能转化为其他形式能量的设备，包括电动机、照明设备、加热设备等。

二、电气设备的基本原理1. 电气设备的工作原理电气设备的工作原理是建立在电磁感应和电磁场的理论基础上的。

当电流通过导体时，会在周围产生磁场；反之，当导体在磁场中运动时，也会感应出电流。

这种电流和磁场之间的相互作用，是电气设备工作的基本原理之一。

2. 电气设备的运行机理电气设备的运行机理主要包括电磁场的作用、电机的转动和发电机的转动。

(1) 电磁场的作用：电气设备中的电磁铁、绕组和磁场等起到重要的作用，它们相互作用产生电磁感应，从而实现电能转换。

电气设备分类
1、一次设备：
直接出产、运送、分配和运用电能的设备。

（1）出产和改换电能的设备：发电机、变压器、电动机。

（2）接通和断开电路的开关设备：断路器、负荷开关、隔脱离关、触摸器、熔断器、磁力主张器。

（3）维护电器：电抗器、电容器、避雷器。

（4）载流导线：软硬导线、电力电缆。

（5）接地设备。

（6）丈量互感器：电流互感器、电压互感器。

2、二次设备：
对一次设备和体系的工作状况进行丈量、操控、维护和督查的设备。

（1）丈量表计：电压表、电流表、功率表、电能表。

（2）继电维护和主动设备：继电器、主动设备。

（3）操作电器：操作把手、按钮。

（4）直流电源设备：蓄电池组、硅整流设备。

（5）其他如操控回路、信号回路。

1。

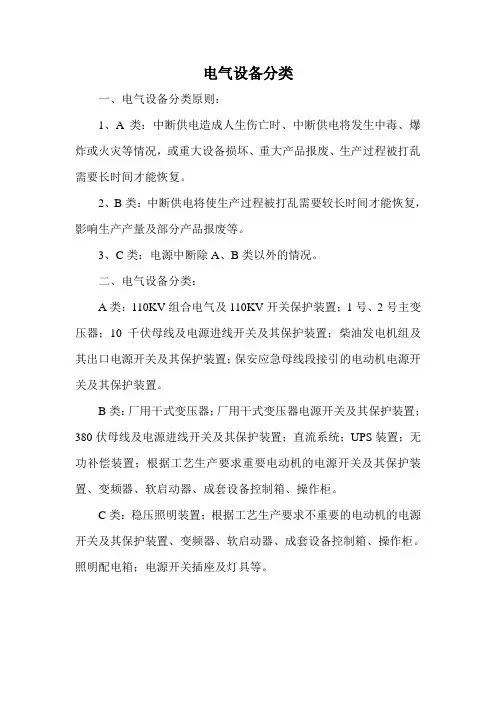

电气设备分类
一、电气设备分类原则：
1、A类：中断供电造成人生伤亡时、中断供电将发生中毒、爆炸或火灾等情况，或重大设备损坏、重大产品报废、生产过程被打乱需要长时间才能恢复。

2、B类：中断供电将使生产过程被打乱需要较长时间才能恢复，影响生产产量及部分产品报废等。

3、C类：电源中断除A、B类以外的情况。

二、电气设备分类：
A类：110KV组合电气及110KV开关保护装置；1号、2号主变压器；10千伏母线及电源进线开关及其保护装置；柴油发电机组及其出口电源开关及其保护装置；保安应急母线段接引的电动机电源开关及其保护装置。

B类：厂用干式变压器；厂用干式变压器电源开关及其保护装置；380伏母线及电源进线开关及其保护装置；直流系统；UPS装置；无功补偿装置；根据工艺生产要求重要电动机的电源开关及其保护装置、变频器、软启动器、成套设备控制箱、操作柜。

C类：稳压照明装置；根据工艺生产要求不重要的电动机的电源开关及其保护装置、变频器、软启动器、成套设备控制箱、操作柜。

照明配电箱；电源开关插座及灯具等。

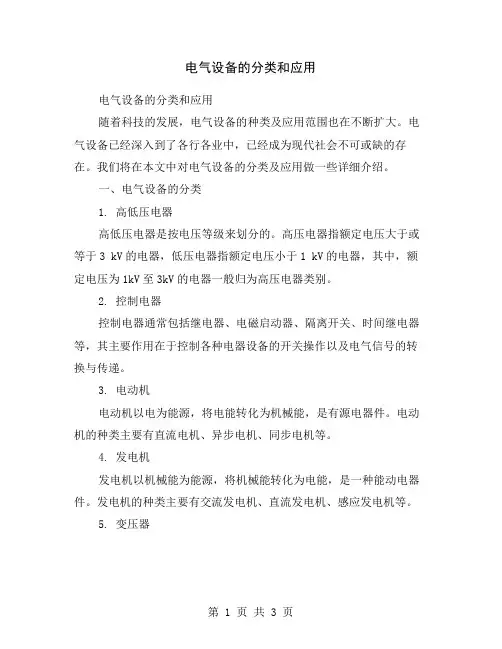

电气设备的分类和应用电气设备的分类和应用随着科技的发展，电气设备的种类及应用范围也在不断扩大。

电气设备已经深入到了各行各业中，已经成为现代社会不可或缺的存在。

我们将在本文中对电气设备的分类及应用做一些详细介绍。

一、电气设备的分类1. 高低压电器高低压电器是按电压等级来划分的。

高压电器指额定电压大于或等于3 kV的电器，低压电器指额定电压小于1 kV的电器，其中，额定电压为1kV至3kV的电器一般归为高压电器类别。

2. 控制电器控制电器通常包括继电器、电磁启动器、隔离开关、时间继电器等，其主要作用在于控制各种电器设备的开关操作以及电气信号的转换与传递。

3. 电动机电动机以电为能源，将电能转化为机械能，是有源电器件。

电动机的种类主要有直流电机、异步电机、同步电机等。

4. 发电机发电机以机械能为能源，将机械能转化为电能，是一种能动电器件。

发电机的种类主要有交流发电机、直流发电机、感应发电机等。

5. 变压器变压器是电气设备中一种很重要的电气设备，它的主要作用是将电力从一种电压级别转换到另一种电压级别，也是电力系统中传输电能的重要设备。

二、电气设备的应用1. 住宅在家庭装修中使用的灯具、电视机、空调、电冰箱、热水器等大量电器设备，都属于家用电器范畴内。

电气设备在日常生活中扮演着至关重要的角色。

2. 工业电气设备在工业中的应用也是多种多样的。

在工厂中，电气设备可以控制机器的启动、运行和停止，从而提高生产效率和质量。

电气设备也可以承担生产线的监控，以确保产品的顺利生产与质量保证。

3. 交通电气设备在交通设施中的应用可谓是举足轻重。

高速公路与城市道路上的交通灯、电动车、电车等都有着重要的电气设备组成。

同时，城市的轨道交通、高速铁路以及地铁等也倍受电气设备的重用。

4. 能源电厂、发电站、输电线路以及变电站等都是电气设备在能源体系中的重要组成。

现代社会对于能源的需求越来越高，电气设备的应用也就更加重要。

5. 医疗医疗设备中的X光机、CT机、核磁共振、生命体征检测设备等，都离不开电气设备的支持。

一、电动机的分类和性能1、电动机的分类1.1、按结构及工作原理分类电动机按结构及工作原理分类，可分为交流异步电动机、交流同步电动机和直流电机。

交流异步电动机可分为三相异步电动机、单相异步电动机和罩极异步电动机等。

交流同步电动机可分为电磁同步电动机、永磁同步电动机、磁阻同步电动机和磁滞同步电动机。

直流电动机可分为无刷直流电动机和有刷直流电动机。

有刷直流电动机可分为电磁直流电动机和永磁直流电动机。

电磁直流电动机又可分为串励、并励、他励和复励直流电机；永磁直流电动机又分为稀土、铁氧体和铝铝镍钴永磁直流电动机。

1.2、按工作电源分类电动机按工作电源可分为直流电源电动机和交流电源电动机。

其中，交流电源电动机又可分为单相电源电动机和三相电源电动机。

例如，手持电动工具、家用电器用电动机等为单相电源供电的单相电机。

例如，切割机、套丝机、钢筋弯曲机等为三相电源供电的三相电动机。

1.3、按用途分类电动机按用途可分为驱动用电动机和控制用电动机。

驱动用电动机又分为电动工具用电动机、家电用电动机及其他通用小型机械设备用电动机。

2、电动机的性能2.1、直流电动机性能直流电动机具有：较大的启动转矩和良好的启、制动性能，在较宽范围内实现平滑调速的优越性能，以及较强的过载性能，所以广泛应用于机床、轧钢机、电力机车和需要经常启动并调速的电气传动装置中。

2.2、同步电动机性能同步电动机具有：转速和电源频率保持严格同步的特性，即只要电源频率保持恒定，同步电动机的转速就绝对不变。

2.3、异步电动机性能异步电动机是现代生产和生活中使用最广泛的一种电动机。

他具有结构简单、制造容易、价格低廉、运行可靠、使用维护方便、坚固耐用、质量轻等优点。

二、变压器的分类和性能1、变压器的分类变压器是输送交流电时所使用的的一种变换电压和变换电流的电气设备。

按用途分类：电力变压器、电炉变压器、整流变压器、工频试验变压器、矿用变压器、电抗器、调压变压器、互感器、其他特种变压器。

一、防爆型电气设备防爆型电气设备是具有防爆性能的一类电气设备。

这类设备在设计时，充分考虑了设备在正常工作或故障状态下可能产生的电火花和热效应，通过特定的防爆结构和措施，有效地控制电火花和热效应的产生和传播，从而防止爆炸事故的发生。

二、本安型电气设备本安型电气设备是一种在正常工作或故障状态下都不会产生电火花和热效应的电气设备。

这类设备在设计时，通过限制电路中的电压和电流，使得在正常工作和故障状态下都难以产生足够的能量引发爆炸。

三、隔爆型电气设备隔爆型电气设备是一种能够承受内部爆炸而不引起周围爆炸性混合物爆炸的电气设备。

这类设备在设计时，通过将设备内部可能产生的电火花和热效应封闭在设备内部，从而防止爆炸事故的发生。

本质安全型电气设备是一种在正常工作或故障状态下产生的电火花和热效应的能量均不足以引发爆炸的电气设备。

这类设备在设计时，通过特殊的电路设计和材料选择，使得设备内部的电路在工作时产生的能量始终处于安全范围内。

五、增安型电气设备增安型电气设备是一种通过增加安全防护措施来提高电气设备安全性能的电气设备。

这类设备在设计时，除了考虑设备的电气性能外，还增加了许多额外的安全措施，例如加强外壳、加装散热器等，以提高设备的安全性能。

六、无火花型电气设备无火花型电气设备是一种在正常工作状态下不会产生电火花和热效应的电气设备。

这类设备在设计时，通过采用低电压、低电流、低功率的电路设计和特殊的电路保护措施，使得设备在工作时不会产生电火花和热效应。

七、特殊型电气设备特殊型电气设备是一种具有特殊防爆性能的电气设备。

这类设备在设计时，针对特定的使用环境和条件进行特殊的设计和制造，以满足特定场合的防爆要求。

八、其他防爆电气设备除了以上七种本安型电气设备外，还有一些特殊的防爆电气设备，例如浇封型电气设备、气密型电气设备等。

这些设备都是在特殊的使用环境和条件下使用的，具有特殊的防爆性能和要求。

九、本安关联设备本安关联设备是与本安型电气设备相关的设备，例如安全栅栏、安全开关等。

电气设备类别的划分
电气设备是指用于电力传输、分配、控制和保护的各种设备。

根据其用途和功能，电气设备可以分为以下几类：
1. 发电设备
发电设备是指用于将机械能转化为电能的设备，包括发电机、水轮发电机、风力发电机等。

发电设备是电力系统的核心设备，其性能和可靠性直接影响电力系统的稳定运行。

2. 变电设备
变电设备是指用于将高压电能转换为低压电能或将交流电能转换为直流电能的设备，包括变压器、隔离开关、断路器等。

变电设备是电力系统中重要的传输和分配设备，其安全可靠性对电力系统的稳定运行至关重要。

3. 配电设备
配电设备是指用于将电能分配到各个用电设备的设备，包括开关柜、配电盘、电缆桥架等。

配电设备是电力系统中最后一道防线，其安全
可靠性直接影响到用电设备的正常运行。

4. 控制设备
控制设备是指用于控制电力系统运行的设备，包括自动化控制系统、保护装置、监测仪表等。

控制设备是电力系统中的大脑和神经系统，其性能和可靠性直接影响到电力系统的安全稳定运行。

5. 电力电子设备
电力电子设备是指用于电力系统中电能的调节、变换和控制的设备，包括变频器、逆变器、电力电容器等。

电力电子设备是电力系统中新兴的设备，其应用可以提高电力系统的效率和稳定性。

总之，电气设备的分类是根据其用途和功能来划分的，不同类别的设备在电力系统中扮演着不同的角色，其性能和可靠性直接影响到电力系统的安全稳定运行。

井下电气设备的类型
井下电气设备的类型可以根据不同的分类方式进行划分，下面将根据不同的分类方式，介绍井下电气设备的类型。

1. 按用途分类
（1）采煤机电设备：包括斗轮、链条、能量链、控制盘、刀盘等。

（2）运输机电设备：包括皮带机、矿车、卡车、风送机、提升机等。

（3）通风机电设备：包括主风机、局部通风机、风门、止回阀等。

（4）泵电设备：包括水泵、灭火泵、排水泵等。

（5）仪表设备：包括温度、压力、流量等各种仪表。

2. 按电压分类
（1）高压电气设备：包括高压专用断路器、高压接触器、高压熔断器等。

（2）低压电气设备：包括电气控制盘、电缆、开关、插座等。

3. 按外壳材质分类
（1）塑料外壳电气设备：包括塑料开关、插座、电缆接头等。

（2）金属外壳电气设备：包括金属开关、插座、电缆接头等。

4. 按运动方式分类
（1）旋转式设备：包括电机、风机、水泵、旋转转盘等。

（2）往复式设备：包括泵、矿井提升机、推拉式开关等。

综上所述，井下电气设备的类型繁多，涵盖了采煤、运输、通风、泵、仪表等方面，以及高压、低压、塑料、金属外壳等不同分类方式。

电气设备的分类与系统知识讲义介绍电气设备是指在电力系统中用于输配电和控制电能的各种设备。

电力系统是由发电厂、变电站、配电站和用电设备组成的，而电气设备则是电力系统中起着重要作用的关键组成部分。

本文将详细介绍电气设备的分类和相关的系统知识。

电气设备的分类根据其功能和用途，电气设备可以分为以下几类：发电设备发电设备用于将其他形式的能源转化成电能，其主要包括发电机、变压器和输电线路。

1.发电机：发电机是将机械能转化成电能的设备，广泛应用于各类发电厂、风力发电和水力发电站等场所。

2.变压器：变压器用于将发电机产生的电能进行升压或降压，以适应不同电压等级的输电和配电要求。

3.输电线路：输电线路用于将发电厂产生的电能输送到变电站，通常采用高压输电线路，以减少输电损耗。

变电设备变电设备用于将输送至变电站的高压电能进行分配和调节，以满足不同区域的用电需求。

常见的变电设备包括断路器、隔离开关和电压互感器。

1.断路器：断路器用于在电路中切断或接通电流，以保护电气设备不受过电流和短路故障的损害。

2.隔离开关：隔离开关用于将设备与电网隔离，以便于检修和维护。

3.电压互感器：电压互感器用于测量电压的大小，以保证供电的稳定性和安全性。

配电设备配电设备用于将变电站输送的电能送达用户，常见的配电设备包括开关柜、配电变压器和电能计量设备等。

1.开关柜：开关柜用于控制和保护配电系统中的电路，以确保电力的可靠供应。

2.配电变压器：配电变压器用于将高压电能进行降压，以符合用户的用电要求。

3.电能计量设备：电能计量设备用于测量用户的电能消耗，以便进行电费结算。

控制设备控制设备用于对电气设备进行监控和控制，常见的控制设备包括接触器、继电器和PLC等。

1.接触器：接触器用于控制电气设备的启停，通常与触媒电器配合使用。

2.继电器：继电器用于通过电磁或电声效应，在电路中实现电气信号的放大、转换和控制。

3.PLC（可编程逻辑控制器）：PLC是一种用于工业自动化控制的计算机控制系统，常用于控制线路的逻辑运算和程序控制。

IEC产品标淮将电气设备的产品按防间接接触电击的不同要求分为0、I、II、III四类。

分类的顺序并不说明防电击性能的优劣，它只是用以表征各类设备对防电击的不同措施。

0类设备：这类设备我国过去曾大量应用，它具有机械强度高的金属外壳，但它只靠一层基本绝缘来防电击，且不具备经PE线接地的手段。

例如虽具有金属外壳但电源插头没有PE线插脚的台灯、电风扇等家用电器即属0类设备。

当它唯一的一层基本绝缘损坏时就可能发生电击事故，其接触电压可高达220V。

这类设备只能在绝缘场所内使用，不然就需用隔离变压器来供电，借以防止电击事故的发生。

绝缘场所就220/380V电气装置而言是指地板和墙的绝缘电阻都大于50千欧，且对与大地有电气连通的金属构件、管道采取隔离措施的场所。

所谓隔离变压器，是指当相对地电压不大于250V时，绝缘通过3750V耐压1min 试验，或一、二次绕组间置有接地屏蔽层的变比为1：1的变压器。

由于满足这些条件比较困难，0类设备已渐趋淘汰。

I类设备：这类设备是目前应用最广泛的一类设备，它也具有金属外壳，但它除靠一层基本绝缘来防电击外还另有补充措施，即它具有经PE线接地的手段。

这样当基本绝缘损坏带电导体碰设备金属外壳时，外壳电位因接地而大大降低，同时经PE线构成的接地通路也可使产生的接地故障电流返回电源，这时回路上的防护电器即可检测出故障电流而及时切断电源。

这类设备具有机械强度高的金属外壳和简单有效的防电击措施，它有较大的适用范围，额定功率不受限制，这是它能得到广泛应用的一个重要原因。

II类设备：这类设备除一层基本绝缘外还加有第二层绝缘以形成双重绝缘，或采用相当于双重绝缘水平的加强绝缘，例如目前带塑料外壳的家用电器都属II类设备。

由于在产品设计中加强了绝缘能力，消除了发生接地故障的可能性，在电气装置的设计中就没有必要再补充防间接接触电击措施。

有些电子设备，例如电视机、收录机等，它的塑料外壳起第二层绝缘的作用，但它有金属的拉杆天线，令人担心它是否可能因内部电路的绝缘损坏而使拉杆天线带危险电压。

电气设备档分类管络收集规楚版本可编辑.欢迎下载支持.第一条为了保证电气设备安全运行，提高电气设备经济运行水平，满足电气设备精细化管理的要求，特制定本规定。

第二条动力车间是电气设备管理的职能部门，负责对各车间电气管理的监督、检查、规范、考核和指导等工作。

第三条电气设备实行分类管理，划分为A、B、C三类：A类：66KV侧设备、主变压器、发电机、高压电动机以及高温风机、磨、窑和篦冷机直流电机。

B类：生产系统低压电动机、电力变压器、高压开关柜、低压抽屉柜、控制器、变频器（柜I直流传动装置、起动器（柜、高压架空（电缆）线路等。

C类：生产及辅助系统控制屏（柜）、直流屏、保护屏、按钮盒、机旁控制箱、配电箱、铁壳开关、插座箱、电焊机、收尘变压器、照明变压器、照明、试验设备、机床设备、电炉、接地系统等。

备用设备也相应地列入A类、B类、C类电气设备中。

（具体分类情况见附件1）第四条电气设备管理实行区域负责制，具体划分如下：1、矿山车间：负责矿山变电所6KV电源进线以下（含一次母排）车间所属所有电气线路、设备；负责长皮带机头和一线、三线石灰石堆料部分所属电气线路、设备。

2、制成车间：负责6KV电源进线以下（含变压器一次母排）车间所属所有电气线路、设备;负责车间所属其他部位低压电源线及其所带低压电气线路、设备。

3、发电车间：负责车间与总降变电所联络线间电缆线路；负责车间所属高压、低压电气线路、设备。

文档来源为:从网络收集整理.word版本可编辑.欢迎下载支持.4、动力车间：负责总降变电所内线路、设备；负责厂区内厂房外电气线路；负责水源地电气线路、设备；负责厂区内高压配电站的线路、设备；负责供料、烧成系统和铁运车间的电气线路、设备；负责泵站及污水处理站的电气线路设备；负责机修车间等辅助生产部门的电气线路、设备；负责宝善粘土矿所有电气线路、设备；负责南汽修所属电气线路、设备，负责办公楼、车队所属电气线路、设备；负责生活区、铸造车间6KV电源进线以下（含变压器一次母排）所属所有电气线路、设备；负责纸袋车间等处电气线路、设备。

自动化电气产品分类概述：自动化电气产品是指在工业自动化领域中使用的各种电气设备和组件。

为了方便管理和使用这些产品，需要对其进行分类。

本文将介绍自动化电气产品的分类方法和标准。

一、按照功能分类：1. 控制器类产品：包括PLC（可编程逻辑控制器）、DCS（分散控制系统）等，用于控制和管理自动化系统中的各种设备和过程。

2. 传感器类产品：包括温度传感器、压力传感器、流量传感器等，用于感知环境和过程中的物理量，并将其转换为电信号。

3. 执行器类产品：包括电动执行器、气动执行器等，用于执行控制器发送的信号，实现对设备和过程的控制和操作。

4. 电源类产品：包括直流电源、交流电源等，用于为自动化设备和系统提供稳定的电力供应。

5. 通信设备类产品：包括以太网交换机、工业无线通信模块等，用于实现自动化系统内部和外部设备之间的数据通信。

二、按照应用领域分类：1. 工业自动化产品：包括工业机器人、自动化生产线等，用于实现工业生产过程的自动化和智能化。

2. 建造自动化产品：包括智能楼宇系统、智能家居设备等，用于实现建造物内部设备和系统的自动化控制和管理。

3. 能源自动化产品：包括智能电表、智能电网设备等，用于实现能源生产、传输和使用过程的自动化监控和管理。

4. 交通自动化产品：包括交通信号灯控制器、智能交通管理系统等，用于实现交通流量和交通设备的自动化控制和调度。

三、按照技术特点分类：1. 数字化产品：包括数字式控制器、数字化传感器等，采用数字信号进行数据处理和传输，具有高精度、高稳定性的特点。

2. 网络化产品：包括以太网控制器、工业以太网交换机等，支持网络通信协议，实现设备之间的数据共享和远程监控。

3. 智能化产品：包括智能传感器、智能控制器等，具有自学习、自适应和自优化的能力，能够根据环境和工艺变化进行智能调整和优化。

4. 高可靠性产品：包括冗余控制器、双路供电模块等，具有双重备份和冗余设计，能够确保系统在故障情况下的可靠运行。
