《地铁设计规范》新老版本主要差异——地下结构部分一、总则1、地铁的主体结构工程，以及因结构损坏或大修对地铁运营安全有严重影响的其他结构工程，设计使用年限不应低于100年。

（老规范：地铁的主体结构工程，设计使用年限为100年。

）2、地铁工程设计应采取防火灾、水淹、地震、风暴、冰雪、雷击等灾害的措施。

二、地下结构1、一般规定1）强调地下结构设计应以“结构为功能服务”的原则。

2）新规范对耐久性设计规定更加详细。

老规范：地下结构应根据环境类别，按设计使用年限为100年的要求进行耐久性设计。

新规范：（1）主体结构和使用期间不可更换的结构构件，应根据使用环境类别，按设计使用年限为100的要求进行耐久性设计；（2）使用期间可以更换且不影响运营的次要结构构件，可按设计使用年限50年的要求进行耐久性设计；（3）临时结构宜根据其使用性质和结构特点确定其使用年限。

（4）地下结构的耐久性设计宜按现行国家标准《混凝土结构耐久性设计规范》GB/T 50476的有关规定执行。

3）对盾构法和矿山法隧道作出如下规定：（1）盾构法施工的区间隧道覆土厚度不宜小于隧道外轮廓直径；（2）盾构法施工的并行隧道间的净距，不宜小于隧道外轮廓直径；（3）矿山法区间隧道最小覆土厚度不宜小于隧道开挖宽度的1倍；（4）矿山法车站隧道的最小覆土厚度不宜小于6m~8m。

2、荷载1）荷载分类中偶然荷载列增加了人防荷载。

2）荷载计算规定更加详细。

（1）车站站台、楼板和楼梯等部位的人群均布荷载的标准值应采用4.0kPa，并应计及消防荷载的作用。

（2）设备区荷载可按标准值8.0 kPa（注：老规范不小于4.0kPa）进行设计，重型设备尚应依据设备的实际重量、动力影响、安装运输途径等确定其荷载大小与范围。

（3）施工机具荷载不宜超过10 kPa；（4）地面堆载，宜采用20 kPa，盾构井处不应小于30 kPa。

（5）混凝土收缩可按降低温度模拟。

3、工程材料1）混凝土强度等级普遍提高一级。

地铁设计规范强条１．０．３地铁工程设计，必须符合政府主管部门批准的城市总体规划和城市轨道交通线网规划。

１．０．７地铁的主体结构工程，设计使用年限为１００年。

１．０．８地铁线路应为右侧行车的双线线路，并应采用１４３５ｍｍ标准轨距。

１．０．１３设计地铁浅埋、高架及地面线路时，应采取降低噪声、减少振动和减少对生态环境影响的措施，使之符合国家现行的城市环境保护的相关规定。

地铁各系统排放的废气、废水、废物，应达到国家现行的相关排放标准。

１．０．１５地铁工程抗震设防烈度，应根据当地政府主管部门批准的地震安全性评价结果确定。

１．０．１６跨河流和临近河流的地铁地面和高架工程，应按１／１００的洪水频率标准进行设计。

对下穿河流或湖泊等水域的地铁工程，应在进出水域的两端适当位置设防淹门或采取其他防淹措施。

３．１．３地铁的基本运营状态应包含正常运营状态、非正常运营状态和紧急运营状态。

系统的运营，必须在能够保证所有使用该系统的人员和乘客以及系统设施安全的情况下实施。

３．２．１地铁的设计运输能力，应满足预测的远期单向高峰小时最大断面客流量的需要。

３．３．１地铁线路必须为全封闭形式，同时列车须在安全防护系统的监控下运行。

４．３．４圆形隧道应按全线盾构施工地段的平面曲线最小半径确定隧道建筑限界。

４．３．７高架线或地面线建筑限界的确定应符合下列规定：１高架线、地面线的区间和车站建筑限界，应按高架或地面线设备限界或车辆限界及设备安装尺寸计算确定。

４．３．１０车站直线地段建筑限界应满足下列要求：２站台计算长度内的站台边缘距线路中心线的距离，应按车辆限界加１０ｍｍ安全间隙确定，但站台边缘与车辆轮廓线之间的间隙，当采用整体道床时不应大于１００ｍｍ；当采用碎石道床时不应大于１２０ｍｍ。

４．３．１１曲线车站站台边缘与车辆轮廓线之间的间隙不应大于１８０ｍｍ。

５．１．２地铁线路的选定应根据城市轨道交通线网规划进行。

５．１．４地铁的线路平面位置和高程应根据城市现状与规划的道路、地面建筑物、管线和其他构筑物、文物古迹保护要求、环境与景观、地形与地貌、工程地质与水文地质条件、采用的结构类型与施工方法，以及运营要求等因素，经技术经济综合比较后确定。

地铁设计规范GB 50157-2013施行日期：2014年3月1日19 火灾自动报警系统19.1.1 车站、区间隧道、区间变电所及系统设备用房、主变电所、集中冷站、控制中心、车辆基地，应设置火灾自动报警系统(FAS)。

19.1.2 火灾自动报警系统的保护对象分级应根据其使用性质、火灾危险性、疏散和扑救难度等确定，并应符合下列规定：1 地下保护等级应为一级；2 封闭的建筑面积超过2000m2，但面积不超过3000m2的地面车站、高架车站，保护等级应为二级，面积超过3000m²的保护等级应为一级。

19.4 火灾探测器与报警装置的设置19.4.5 地下车站的站厅层公共区、站台层公共区、换乘公共区、各种设备机房、库房、值班室、办公室、走廊、配电室、电缆隧道或夹层，以及长度超过60m的出入口通道，应设置火灾探测器。

28 防灾28.1.5 车站站台、站厅和出入口通道的乘客疏散区内不得设置商业场所，除地铁运营、服务设备、设施外，也不得设置妨碍乘客疏散的设备、设施及其他物体。

28.1.6 当地铁开发地下商业时，商业区与站厅间应划分成不同的防火分区，防火设计应符合现行国家标准《建筑设计防火规范》GB 50016的有关规定。

28.2 建筑防火28.2.1 地铁各建(构)筑物的耐火等级应符合下列规定：1 地下的车站、区间、变电站等主体工程及出入口通道、风道的耐火等级应为一级；2 地面出入口、风亭等附属建筑，地面车站、高架车站及高架区间的建、构筑物，耐火等级不得低于二级；3 控制中心建筑耐火等级应为一级；4 车辆基地内建筑的耐火等级应根据其使用功能确定，并应符合现行国家标准《建筑设计防火规范》GB 50016的有关规定。

28.2.2 防火分区的划分应符合下列规定：1 地下车站站台和站厅公共区应划为一个防火分区（补充：没有面积规定），设备与管理用房区每个防火分区的最大允许使用面积不应大于1500m2；2 地下换乘车站当共用一个站厅时，站厅公共区面积不应大于5000m2；3 地上的车站站厅公共区采用机械排烟时，防火分区的最大允许建筑面积不应大于5000m2，其他部位每个防火分区的最大允许建筑面积不应大于2500m2；4 车辆基地、控制中心的防火分区的划分，应符合现行国家标准《建筑设计防火规范》GB 50016的有关规定。

地铁设计规范GB 50157-2013施行日期：2014年3月1日19 火灾自动报警系统19.1.1 车站、区间隧道、区间变电所及系统设备用房、主变电所、集中冷站、控制中心、车辆基地，应设置火灾自动报警系统(FAS)。

19.1.2 火灾自动报警系统的保护对象分级应根据其使用性质、火灾危险性、疏散和扑救难度等确定，并应符合下列规定：1 地下保护等级应为一级；2 封闭的建筑面积超过2000m2，但面积不超过3000m2的地面车站、高架车站，保护等级应为二级，面积超过3000m²的保护等级应为一级。

19.4 火灾探测器与报警装置的设置19.4.5 地下车站的站厅层公共区、站台层公共区、换乘公共区、各种设备机房、库房、值班室、办公室、走廊、配电室、电缆隧道或夹层，以及长度超过60m的出入口通道，应设置火灾探测器。

28 防灾28.1.5 车站站台、站厅和出入口通道的乘客疏散区内不得设置商业场所，除地铁运营、服务设备、设施外，也不得设置妨碍乘客疏散的设备、设施及其他物体。

28.1.6 当地铁开发地下商业时，商业区与站厅间应划分成不同的防火分区，防火设计应符合现行国家标准《建筑设计防火规范》GB 50016的有关规定。

28.2 建筑防火28.2.1 地铁各建(构)筑物的耐火等级应符合下列规定：1 地下的车站、区间、变电站等主体工程及出入口通道、风道的耐火等级应为一级；2 地面出入口、风亭等附属建筑，地面车站、高架车站及高架区间的建、构筑物，耐火等级不得低于二级；3 控制中心建筑耐火等级应为一级；4 车辆基地内建筑的耐火等级应根据其使用功能确定，并应符合现行国家标准《建筑设计防火规范》GB 50016的有关规定。

28.2.2 防火分区的划分应符合下列规定：1 地下车站站台和站厅公共区应划为一个防火分区（补充：没有面积规定），设备与管理用房区每个防火分区的最大允许使用面积不应大于1500m2；2 地下换乘车站当共用一个站厅时，站厅公共区面积不应大于5000m2；3 地上的车站站厅公共区采用机械排烟时，防火分区的最大允许建筑面积不应大于5000m2，其他部位每个防火分区的最大允许建筑面积不应大于2500m2；4 车辆基地、控制中心的防火分区的划分，应符合现行国家标准《建筑设计防火规范》GB 50016的有关规定。

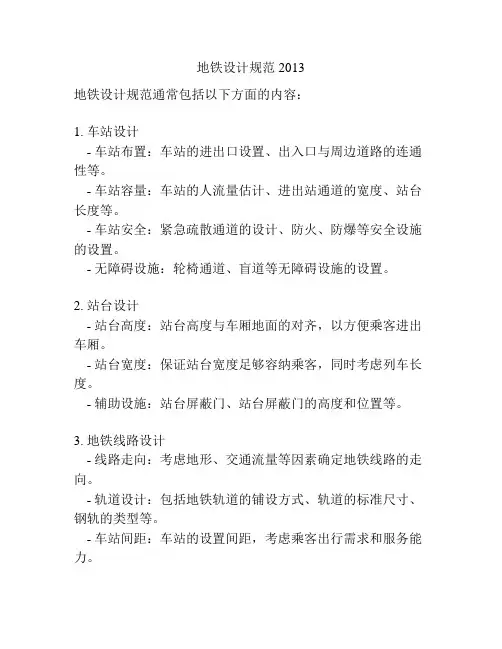

地铁设计规范2013地铁设计规范通常包括以下方面的内容：1. 车站设计- 车站布置：车站的进出口设置、出入口与周边道路的连通性等。

- 车站容量：车站的人流量估计、进出站通道的宽度、站台长度等。

- 车站安全：紧急疏散通道的设计、防火、防爆等安全设施的设置。

- 无障碍设施：轮椅通道、盲道等无障碍设施的设置。

2. 站台设计- 站台高度：站台高度与车厢地面的对齐，以方便乘客进出车厢。

- 站台宽度：保证站台宽度足够容纳乘客，同时考虑列车长度。

- 辅助设施：站台屏蔽门、站台屏蔽门的高度和位置等。

3. 地铁线路设计- 线路走向：考虑地形、交通流量等因素确定地铁线路的走向。

- 轨道设计：包括地铁轨道的铺设方式、轨道的标准尺寸、钢轨的类型等。

- 车站间距：车站的设置间距，考虑乘客出行需求和服务能力。

4. 乘客设施- 客户信息系统：车站和车厢内的信息发布系统，包括列车到达时间、换乘指引等。

- 售票设施：车站售票窗口、自动售票机等乘客购票设施。

- 候车设施：座椅、广告牌、候车亭等乘客候车设施。

- 洗手间：车站内设置洗手间，方便乘客使用。

5. 安全设施- 视频监控系统：车站和车厢内设置视频监控设备，监控乘客安全。

- 紧急报警系统：车站和车厢内设置紧急报警设备，方便乘客报警求助。

- 紧急疏散通道：车站内设置紧急疏散通道，保障乘客安全疏散。

- 防火、防爆措施：车站内设置防火、防爆设施，确保乘客安全。

以上仅为地铁设计规范的一部分内容，实际的设计规范可能因城市、地域、标准等因素而有所不同。

设计规范的目的是确保地铁系统的安全性、便利性和舒适性，提高乘客的出行体验。

设计规范需要与相关标准和法规相一致，并根据实际情况进行合理的调整和修改。

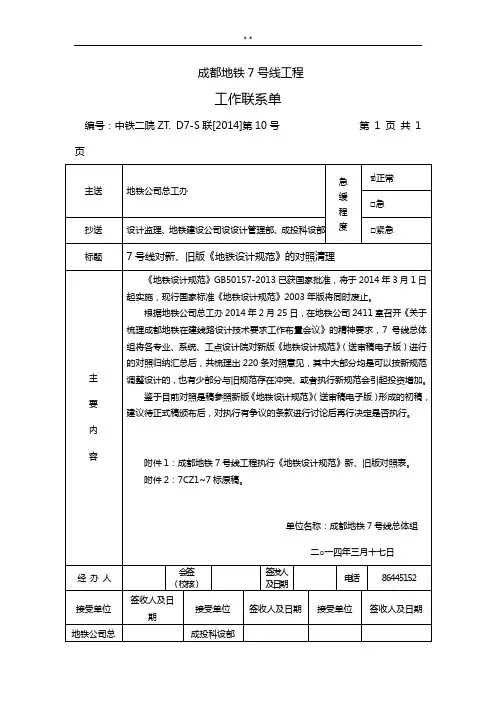

成都地铁7号线工程
工作联系单
编号：中铁二院ZT. D7-S联[2014]第10号第1 页共1页
附件1：
成都地铁7号线工程
执行《地铁设计规范》新、旧版对照表
成都地铁7号线工程总体组
2014年3月14日
成都地铁7号线工程执行《地铁设计规范》新、旧版对照表
5车辆类型受电弓车落弓高度3810～
4.1.5 受电弓车落弓高度≤3810mm
3890mm
5车辆类型受电弓工作高度3980～5 410mm 4.1.5 受电弓工作高度3980～5800 以前洗车线、双周/三月检线接
触网高度若需做到5700mm
时，车辆招标需特别说明。

新
规范将会自然满足。

5车辆类型车内净高≥2100mm 4.1.5 车内净高2100～2150
5车辆类型每侧车门数4～5对 4.1.5 每侧车门数5对
（无） 4.1.5 新增载客量条款。
