图论知识及运用举例1 概论图论中的“图”是指某类具体事物和这些事物之间的联系。
如果我们用点表示这些具体事物，用连接两点的线段（直的或曲的）表示两个事物的特定的联系，就得到了描述这个“图”的几何形象。
图论为任何一个包含了一种二元关系的离散系统提供了一个数学模型，借助于图论的概念、理论和方法，可以对该模型求解。
图是运筹学（Operations Research ）中的一个经典和重要的分支，所研究的问题涉及经济管理、工业工程、交通运输、计算机科学与信息技术、通讯与网络技术等诸多领域。
下面将要讨论最短路问题、最大流问题、最小费用流问题和匹配问题等。
2 图的基本概念2.1 无向图一个无向图(undirected graph)G 是由一个非空有限集合)(G V 和)(G V 中某些元素的无序对集合)(G E 构成的二元组，记为))(),((G E G V G =。
其中},,,{)(21n v v v G V =称为图G 的顶点集（vertex set ）或节点集（node set ）， )(G V 中的每一个元素),,2,1(n i v i =称为该图的一个顶点（vertex ）或节点（node ）；},,,{)(21m e e e G E =称为图G 的边集（edge set ），)(G E 中的每一个元素k e (即)(G V 中某两个元素j i v v ,的无序对) 记为),(j i k v v e =或i j j i k v v v v e == ),,2,1(m k =，被称为该图的一条从i v 到j v 的边（edge ）。
当边j i k v v e =时，称j i v v ,为边k e 的端点，并称j v 与i v 相邻（adjacent ）；边k e 称为与顶点j i v v ,关联（incident ）。
如果某两条边至少有一个公共端点，则称这两条边在图G 中相邻。
边上赋权的无向图称为赋权无向图或无向网络（undirected network ）。
图论在图像处理与计算机视觉中的应用图论是离散数学中的一个重要分支，研究的是由节点和边组成的图结构及其性质。
近年来，图论在图像处理与计算机视觉领域中得到广泛应用，并在图像分析、图像识别、图像重建等诸多方面取得了显著的成果。
本文将探讨图论在图像处理与计算机视觉中的应用，并分析其优势和局限性。
一、图像分割图像分割是将图像划分为若干个互不重叠的区域或像素集合的过程。
图论中的最小割算法被广泛应用于图像分割中。
最小割算法通过计算图中节点之间的最小割，将图像分成两个部分，其中一部分为前景，另一部分为背景。
该算法在图像分割领域具有良好的鲁棒性和准确性。
二、图像匹配图像匹配是在不同图像之间寻找相似特征的过程，常用于目标物体的检测、识别等应用中。
图论中的最大流算法可以应用于图像匹配。
最大流算法通过计算图中节点之间的最大流，可以找到图像中相似的特征点，从而达到图像匹配的目的。
该算法在目标物体追踪、图像重建等领域有着广泛的应用。
三、图像重建图像重建是通过对图像中缺失或损坏的部分进行修复或恢复的过程。
图论中的随机游走算法被广泛用于图像重建中。
随机游走算法利用图的结构和节点之间的连接关系，通过迭代过程逐渐恢复图像中丢失的信息。
该算法在图像修复、图像增强等方面表现出良好的效果。
四、图像分析图像分析是对图像进行特征提取、对象检测、图像分类等处理的过程。
图论中的图匹配算法可用于图像分析。
图匹配算法通过比较图中的相似性，找到图像中的特征点、边缘等，并进行相应的分析与处理。
该算法在图像识别、对象检测等方面有广泛的应用，可以帮助计算机理解和处理复杂的图像信息。
图论在图像处理与计算机视觉中具有广泛的应用前景，但也存在一些局限性。
一方面，图论方法在处理大规模图像时的计算复杂度较高，需要耗费大量的计算资源。
另一方面，图论方法对图像的前期预处理要求较高，对噪声、光照变化等因素敏感。
因此，在应用图论方法时需要充分考虑实际情况并进行适当的优化。
综上所述，图论在图像处理与计算机视觉中的应用具有广泛的前景和潜力。
图论的发展及其在生活中的应用数学与应用数学张佳丽指导教师刘秀丽摘要E要介绍了图论的起源与发展及其生活中的若干应用，如：渡河问题、旅游推销员问题、最小生成树问题、四色问题、安排问题、中国邮递员问题。
同时也涉及到了几种在图论中应用比较广泛的方法，如：最邻近法、求最小生成树的方法、求最优路线的方法等。
关键词图论生活问题应用Graph Theory Development and the Application in LifeMathematics and applied mathematics ZhangJialiTutor LiuXiuliAbstractThis papermainly introduces the origin and development of graph theory and its several applications in our life, such as:crossing river problem traveling salesman problem,minimum spanning tree problem, fourcolor problem • arrangement problem» Chinese postman problem. It alsoresearchesseveral methodsthat are more widely applied in graph theory.for example:the method of most neighboringjhe method of solving theminimum spanning tree, the method of the best route, and so on.Key wordsgraph theorylifeproblemapplication引言图论是一门古老的学科，是数学中有广泛应用的一个分支，与其他的数学分支，如群论、矩阵论、概率论、拓扑学、数分析等有着密切的联系.图论中以图为研究对象，图形中我们用点表示对象，两点之间的连线表示对象之间的某种特定的关系.事实上，任何一个包含了二元关系的系统都可以用图论来模拟.而且，图论能把纷杂的信息变的有序、直观、清晰.山于我们感兴趣的是两对象之间是否有某种特定关系，所以图形中两点间连接与否尤为重要，而图形的位置、大小、形状及连接线的曲直长短则无关紧要.图论在自然科学、社会科学等各个领域都有广泛的应用.随着科学的发展，以及生产管理、军事、交通运输等方面提出了大量实际的需要，图论的理论及其应用研究得到飞速发展。
图论在图像处理与计算机视觉中应用图论在图像处理与计算机视觉中应用图像处理和计算机视觉是现代科学技术中重要的研究领域，而图论作为一种数学工具，在这两个领域中发挥着重要的作用。
本文将探讨图论在图像处理和计算机视觉中的应用，并介绍其中一些典型的算法和方法。
一、图像分割图像分割是图像处理中的一项重要任务，其目标是将图像分成多个有意义的区域。
图论中的最小割算法在图像分割中有着广泛的应用。
最小割算法可以将图像看作是一个无向图，将图像的像素点作为图的顶点，将相邻的像素点之间的关系作为图的边。
通过最小割算法，可以找到一个割集，将图像分成两个部分，使得边的权重之和最小化。
这个割集即为图像的分割结果。
二、图像重建图像重建是图像处理中的另一个重要任务，在一些特定的应用场景中具有重要的意义。
图论中的最短路径算法可以应用于图像重建任务中。
最短路径算法用于计算图中两个顶点之间的最短路径，通过将图像看作是一个网格图，将像素点作为图的顶点，相邻的像素点之间的距离作为图的边权重，就可以通过最短路径算法来进行图像重建。
最短路径算法在图像重建中主要应用于目标的轮廓提取和图像的纹理填充等方面。
三、图像匹配图像匹配是计算机视觉中的一个关键任务，它的目标是在两幅或多幅图像中找到相对应的特征点或物体。
图论中的最大流算法可以应用于图像匹配任务中。
最大流算法可以在一个有向图中找到一个最大流，通过将图像看作是一个网格图，将像素点作为图的顶点，相邻的像素点之间的关系作为图的边，就可以通过最大流算法来进行图像匹配。
最大流算法在图像匹配中主要应用于目标物体的识别和跟踪等方面。
四、图像生成图像生成是计算机视觉中的一个重要任务，它的目标是根据一些先验信息生成一个符合要求的图像。
图论中的随机游走算法可以应用于图像生成任务中。
随机游走算法可以在一个图中进行随机的移动，通过将图像看作是一个网格图，将像素点作为图的顶点，相邻的像素点之间的关系作为图的边，就可以通过随机游走算法来进行图像生成。
图论的基本概念和应用图论是数学中的一个重要分支，研究的是图的性质和图之间的关系。
图论在计算机科学、网络科学、运筹学等领域有着广泛的应用。
本文将介绍图论的基本概念和一些常见的应用。
图的定义图是由节点（顶点）和边组成的一种数据结构。
节点表示对象，边表示对象之间的关系。
图可以分为有向图和无向图两种类型。
有向图有向图中，边是有方向的，表示从一个节点到另一个节点的关系。
如果从节点A到节点B存在一条边，那么我们称节点A指向节点B。
无向图无向图中，边是没有方向的，表示两个节点之间的关系。
如果两个节点之间存在一条边，那么我们称这两个节点是相邻的。
图的表示方法图可以用多种方式进行表示，常见的有邻接矩阵和邻接表两种方法。
邻接矩阵邻接矩阵是一个二维数组，其中行和列分别表示图中的节点，数组元素表示节点之间是否存在边。
如果节点i和节点j之间存在边，则邻接矩阵中第i行第j列的元素为1，否则为0。
邻接表邻接表是一种链表的形式，其中每个节点都有一个链表，链表中存储了与该节点相邻的节点。
邻接表更加节省空间，适用于稀疏图。
图的遍历图的遍历是指从图中的某个节点出发，按照一定规则依次访问图中的所有节点。
常见的图遍历算法有深度优先搜索（DFS）和广度优先搜索（BFS）。
深度优先搜索（DFS）深度优先搜索是一种递归的遍历算法，从起始节点开始，沿着一条路径尽可能深入地访问图中的节点，直到无法继续深入为止，然后回溯到上一个节点，继续访问其他未被访问过的节点。
广度优先搜索（BFS）广度优先搜索是一种非递归的遍历算法，从起始节点开始，按照距离起始节点的距离逐层访问图中的节点。
首先访问起始节点，然后访问与起始节点相邻的所有节点，再访问与这些相邻节点相邻的所有未被访问过的节点，以此类推。
图的应用图论在许多领域都有着广泛的应用，下面介绍几个常见的应用场景。
社交网络分析社交网络是一个典型的图结构，其中节点表示用户，边表示用户之间的关系。
通过对社交网络进行图论分析，可以研究用户之间的关系、社区发现、信息传播等问题。
高中数学图论在社交网络分析中的应用在当今数字化的时代，社交网络已经成为人们生活中不可或缺的一部分。
从微信、微博到抖音、知乎，各种各样的社交平台将人们紧密地联系在一起。
而在对这些复杂的社交网络进行分析和理解的过程中，高中数学中的图论知识发挥着重要的作用。
图论，作为数学的一个分支，主要研究图的性质和关系。
简单来说，一个图由顶点（也称为节点）和连接顶点的边组成。
在社交网络中，用户可以被看作是顶点，而用户之间的关系（如好友关系、关注关系等）则可以被看作是边。
通过将社交网络抽象为图的形式，我们可以运用图论的知识和方法来深入分析其结构和特征。
首先，图论中的度的概念在社交网络分析中十分关键。
度指的是一个顶点所连接的边的数量。
在社交网络中，一个用户的度就是他的好友数量或者关注者数量。
通过分析用户的度分布，我们可以了解社交网络的稀疏程度和连接的集中程度。
例如，如果一个社交网络中大部分用户的度都比较低，只有少数用户的度非常高，那么这个网络可能具有“中心节点”的特征，即少数用户在信息传播和网络连接中起着关键作用。
图论中的路径和距离的概念也具有重要意义。
路径是指从一个顶点到另一个顶点所经过的边的序列，距离则是路径中边的数量。
在社交网络中，路径可以表示信息传播的途径，距离可以反映用户之间联系的紧密程度。
比如，我们可以通过计算两个用户之间的最短路径来评估他们之间信息传递的效率。
如果最短路径较短，说明信息能够在这两个用户之间快速传播；反之，如果最短路径较长，则信息传播可能相对困难。
图的连通性是图论中的另一个重要概念。
一个连通图是指任意两个顶点之间都存在路径。
在社交网络中，如果一个网络是连通的，那么信息能够相对容易地在整个网络中传播；如果网络不连通，可能会存在信息传播的障碍。
此外，通过分析网络的连通分量（即最大的连通子图），我们可以了解社交网络的分组特征，例如不同的兴趣小组或社交圈子。
图论中的聚类系数也是一个有用的工具。
聚类系数衡量了一个顶点的邻居之间相互连接的程度。
面试中图论基本知识1. 引言在计算机科学中，图论是一门研究图的性质和图的应用的学科。
图由节点（顶点）和边组成，这些节点和边可以表示各种复杂的现实世界问题。
图论在计算机科学中有着广泛的应用，如网络路由算法、社交网络分析等。
本文将介绍面试中常见的图论基本知识。
2. 图的定义和术语图由节点和边组成，节点表示对象，边表示对象之间的关系。
以下是图的一些基本术语：•节点（或顶点）：表示图中的对象，可以是任何东西，如人、地点、事件等。
•边：表示节点之间的关系，可以是有向的（箭头指向某个方向）或无向的。
•有向图：图中的边有方向，表示关系具有方向性。
•无向图：图中的边没有方向，表示关系是双向的。
•权重：边可以带有权重，表示关系的强度或代价。
•路径：节点之间的序列，沿着边从一个节点到达另一个节点。
•循环：路径的起点和终点相同，形成一个环。
•连通图：图中任意两个节点之间都存在路径。
•子图：图的一部分，由图的节点和边的子集组成。
3. 常见的图算法在图论中，有许多用于解决不同问题的算法。
以下是一些常见的图算法：3.1 广度优先搜索（BFS）广度优先搜索是一种用于图的遍历和搜索的算法。
它从一个节点开始，依次访问它的邻居节点，然后再访问邻居节点的邻居节点，以此类推。
广度优先搜索通常用于寻找最短路径或找到两个节点之间的最短距离。
3.2 深度优先搜索（DFS）深度优先搜索也是一种用于图的遍历和搜索的算法。
它从一个节点开始，访问它的邻居节点，然后再访问邻居节点的邻居节点，一直深入到没有未访问节点为止。
深度优先搜索通常用于查找连通分量或判断图是否有环。
3.3 最小生成树（MST）最小生成树是一个连通图的子图，它包含了图中所有的节点，并且边的权重之和最小。
最小生成树通常用于在一个有权图中找到一个最小的连接子图，即把所有节点连接起来的代价最小的方式。
3.4 最短路径算法最短路径算法用于寻找两个节点之间的最短路径。
其中最著名的算法是迪杰斯特拉算法（Dijkstra）和贝尔曼-福特算法（Bellman-Ford）。

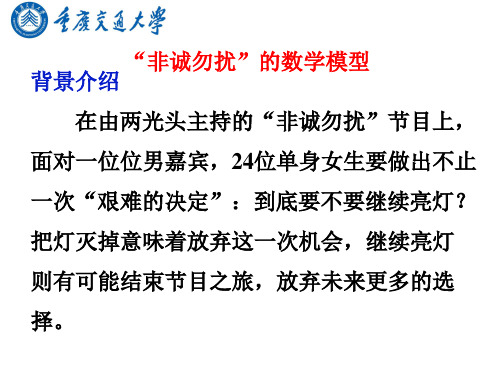

研究生综合应用报告课程名称学院计算机学院年级2015专业班 6学生姓名学号开课时间2015 至2016 学年第一学期图论知识在非诚勿扰的应用[题目] 根据2015年江苏卫视的非诚勿扰节目，选择某期或若干期，利用图论知识，为其中的男女嘉宾进行最优组合，并说明理由。
[分析]非诚勿扰相亲节目是典型的图论二部图权匹配数学模型。
模型规则如下：1)男女嘉宾每个个体看成一个节点，所有个体按性别分为男女分为集合A，B。
集合B中有5个个体。
2)在集合A中的第i个个体（在集合B中的第j个个体）自身有典型特征，分别记为Ma、Bb、Mc、Md…相应的（B中记为Ｆa、Ｆb、Ｆc、Ｆd…），其期待对方的典型特征Sa、Sb、Sc…, 例如女嘉宾自身性格开朗为Ma,期待对方性格特征为内向Sa，男嘉宾外貌一般Fb,希望找个漂亮的女生Sb。
3)在自身特征中和对对方的期望特征中，每种特征状态被赋予一个值，例如Ma =1,2,3,4,5…，Sa=1，2，3，4，5…4)只有当某集合个体的期望值与另一集合中个体的特征相等或差值较小时，例如|Ma-Sa|较小且|Fa-Sa|较小时，方有机会匹配成功。
[解答]1)通过观看151128期的非诚勿扰，整合了以下资料。
2)根据该期以及往期的非诚勿扰资料和网上资料的搜索，对20151128期男女嘉宾的自身特征及期望另一半的特征概括成外貌物质性格特征三个方面，并赋值。
例如1号女嘉宾外貌值为1，他期望的男嘉宾外貌值为3。
注意：数值只是一种表示，与大小无关。
3) 分别求A、B集合中|(Ma +Mb + Mc)–(Sa + Sb + Sc)|，|(Fa +Fb + Fc) –(Sa + Sb + Sc) |5)对表六进行分析，取出男嘉宾较满意的几位女生(绝对值差值较小；包含心动女生，其绝对值差值为0)分别为1、3、8、9、11、13、14、16、18、20、21、23、24号女嘉宾。
6)接下来对表五进行分析，针对从表五取出的几位女嘉宾分析其期望值，取出对男嘉宾较为满意的男嘉宾(对五位男嘉宾绝对值差值之和最小的五位女嘉宾)，分别为3、9、11、16、24号女嘉宾。
7)对挑选出的10位男女嘉宾通过匈牙利算法进行最小权值匹配，权值为相应的|(Ma +Mb + Mc) –(Sa + Sb + Sc) |。
步骤如下：X1 X2 X3 X4 X5 L(XI)Y1 6 15 1 3 4 1Y2 5 11 5 5 8 5Y3 2 17 5 5 8 2Y4 3 12 6 6 9 3Y5 8 7 7 7 10 7L(YI) 0 0 0 0 0a. 给出初始标号L，并求出A(xi)及匹配M：X1 X2 X3 X4 X5 L(XI)Y1 6 15 1 3 4 1Y2 511 5 5 8 5Y3 2 17 5 5 8 2Y4 3 12 6 6 9 3Y5 8 7 7 7 10 7L(YI) 0 0 0 0 0b.T=∮,取x4,由于x4为非渗透点，y1∝A(x4)-T,有y1x3∝M,则S={x4,x3},T={y1}c.由于N(S)=T,经计算修改相应l(xi),l(yi)，得出对应的等子图增加路径x3y3, x3y4, x4y3 ,x4y4。
X1 X2 X3 X4 X5 L(XI)Y1 6 15 1 3 4 1Y2 511 5 58 5Y3 217 5 58 5Y4 312 6 6 9 6Y5 8 7 7 7 10 7L(YI) -3 0 0 0 0d.由于N(s)≠T，y4∝A(x3)-T, 有y4x2∝M,则S={x4,x3,x2},T={y1,y4}。
e.由于N(S)=T,经计算修改相应l(xi),l(yi)，得出对应的等子图，增加路径x1y5, x2y5,x3y5, x4y5。
X1 X2 X3 X4 X5 L(XI)Y1 6 15 1 3 4 1Y2 5 11 5 5 8 8Y3 2 17 5 5 8 8Y4 3 12 6 6 9 9Y5 8 7 7 7 10 7L(YI) -6 0 -3 -3 0f.由于N(s)≠T，y5∝A(x2)-T,则S={x4,x3,x2},T={y1,y4,y5}。
g.此时y5为非渗透点，得可增长路径x4y1x3y4x2y5,得最佳匹配如下。
Y1 y2 y3 y4 y5由此得出：1号女嘉宾配对3号男嘉宾，2号女嘉宾配对4号男嘉宾，3号女嘉宾配对4号男嘉宾，4号女嘉宾配对1号男嘉宾，5号女嘉宾配对2号男嘉宾。
附加题[题目]提供一个用图论知识解决你所在专业领域问题的应用案例，要求有完整方案，最好包括源程序。
[解答]题目描述：货车的最大承载量往往不仅仅取决于自身的最大承载量，还取决于所通过道路的最大承受量。
给定起点和终点城市，能够装载的大重量，使得从起点城市到终点城市所经的路径不会超过道路的承载限制。
输入描述：输入文件包含多个测试数据，每个测试数据的第一行为两个整数：城市的个数n（2≤n≤200），组成道路网络的道路的条数r（1≤r ≤19900）。
接下来有r 行，每行描述了一条直接连接两个城市的道路，格式为：所连接的两个城市的名字，道路的承载限制。
城市的名称不会超过30个字符，并且不会包含空格字符。
重量限制是0-10000 之间的整数。
道路是双向的。
每个测试数据的后一行是两个城市的名称：起点城市和终点城市。
输入文件的后一行是两个0，为n和r的取值，代表输入的结束。
输出描述：对每个测试数据，输出3行：第一行格式为："Scenario #x"，其中x是测试数据的序号。
第二行为："y tons"，其中y为可能装载的大重量。
第三行为空行。
样例输入：4 3Karlsruhe Stuttgart 100Stuttgart Ulm 80Ulm Muenchen 120Karlsruhe Muenchen 5 5Karlsruhe Stuttgart 100Stuttgart Ulm 80Ulm Muenchen 120Karlsruhe Hamburg 220Hamburg Muenchen 170Muenchen Karlsruhe0 0样例输出：Scenario #180 tonsScenario #2170 tons代码如下：#include <cstdio>#include <cstring>#define MAXCITIES 256#define INF 1000000000#define MIN(a,b) ((a)<(b)?(a):(b))#define MAX(a,b) ((a)>(b)?(a):(b))int kase = 0; //测试数据的序号int n, r; //城市的个数和道路的个数int w[MAXCITIES][MAXCITIES]; //floyd 算法中的A矩阵char city[MAXCITIES][30]; //城市名char start[30], dest[30]; //起点城市和终点城市int numcities; //城市名在city数组中的序号//把陆续读进来的城市名存储到city数组中，index 函数的功能是给定一个城市名，//返回它在city数组中的下标，如果不存在，则把该城市名追加到city数组中int index( char* s ) {int i; for( i=0; i<numcities; i++ ) {if( !strcmp(city[i],s) ) return i;}strcpy( city[i], s );numcities++;return i;}int read_case( )//读入测试数据{int i, j, k, limit;scanf( "%d%d", &n, &r );if( n==0 ) return 0;for( i=0; i<n; i++ ) //初始化邻接矩阵{for( j=0; j<n; j++ )w[i][j] = 0;}for( i=0; i<n; i++ ) w[i][i] = INF;//读入道路网络numcities = 0;for( k=0; k<r; k++ ) {scanf( "%s%s%d", start, dest, &limit );i = index(start);j = index(dest);w[i][j] = w[j][i] = limit; //Floyd算法中矩阵A的初始值就是邻接矩阵}//读入起点城市和终点城市scanf( "%s%s", start, dest);return 1; }void solve_case( ) {int i,j,k; //Floyd-Warshall 算法for( k=0; k<n; k++ ) {for( i=0; i<n; i++ ) {for( j=0; j<n; j++ ) {w[i][j] = MAX( w[i][j], MIN( w[i][k], w[k][j] ) );}}}i = index( start );j = index( dest );printf( "Scenario #%d\n", ++kase );printf( "%d tons\n\n", w[i][j] ); }int main( ) {while ( read_case( ) )solve_case( );return 0;}。
