喷漆过程检验记录表

涂装过程检验记录表---1. 检验概述本文档记录了涂装过程中的检验记录，旨在确保涂装工序的质量和合规性。

---2. 检验内容2.1 涂装前准备- 检查涂装设备是否完好并运作正常。

- 检查涂料是否符合要求，包括颜色、粘度、干燥时间等。

- 检查工件的表面处理是否完备。

2.2 涂装过程- 检查涂装人员是否佩戴防护设施，如手套、眼镜、防护服等。

- 检查涂料的搅拌情况，确保颜料分散均匀。

- 涂装过程中定期检查喷枪、喷嘴等设备的清洁和磨损情况。

- 检查涂装过程中的湿度和温度是否符合要求。

2.3 涂装后处理- 检查涂装表面的质量，如有无气泡、流挂、起皱等缺陷。

- 检查涂装层厚度是否符合要求。

- 检查涂装工件的标识和编号是否清晰可见。

- 检查涂装过程产生的废料的处理情况。

---3. 检验记录---4. 检验结果分析根据上述检验记录，总体来看，涂装过程中的准备工作基本符合要求，涂装过程也较为顺利。

但在涂装后处理阶段发现了涂装表面有缺陷的情况，需要进一步分析原因并采取相应的改进措施。

同时，其他方面的检验结果基本符合要求，反映了涂装工序的整体质量较好。

---5. 改进建议- 对涂装后处理过程进行审查，分析缺陷产生的原因，并制定改进方案。

- 加强涂装人员防护设施的宣传和培训，确保其正确佩戴和使用。

- 定期对涂装设备进行维护和保养，确保其运作正常。

- 强化废料处理的管理，确保涂装过程的环保合规。

---该文档仅作为涂装过程检验的参考记录，未来可根据实际情况进行补充和修改。

同时，检验结果和改进建议也需要根据具体需求进行调整。

以上所述仅供参考，具体操作请根据实际情况进行。

希望以上内容能帮到您，如有任何问题或需要进一步帮助，请随时告知。

涂装工艺、检验标准、质量要求一、工艺流程及技术要求油漆涂装工艺流程：1、铸件、结构件→抛丸室→手动抛丸→清理→人工打磨→喷底漆→自然干燥。

2、滑块部件：高性能及其变形产品系列产品，L36系列、L31系列、E36系列、E31系列等整体闭式半闭式单双点产品，JF36系列、JK36系列机床，F75G 系列、VH系列、SH系列机床-滑块、连杆（含连杆盖）在机加工完成后，转油漆工序按成品油漆标准进行涂装（不含滑块斑马线），转装配总装后不再油漆。

（使用带防护吊具，生产全过程注意油漆面防护）3、机身部件：（1）高性能等整体机身机床（不含VH系列、SH系列），机身在机加工完成后，转油漆工序，其内腔按成品油漆标准进行涂装，侧面安装电箱部位喷成机床主色；机床在完成传动部分装配（不再需翻身）后，机床立放进行成品油漆。

（使用带防护吊具，生产全过程注意油漆面防护）（2）其余分体机床的上横梁、立柱、底座及VH系列、SH系列机床机身，在机加工完成后转油漆工序，外表面及内腔均按成品油漆标准进行涂装；机床装配完成后不再油漆。

（使用带防护吊具，生产全过程注意油漆面防护）4、其他部件（导轨、工作台板除外）：钣金件、走台围栏、蜗轮箱、大齿轮（刷黄漆）、管路等需油漆的机床所有的其他部件，转油漆工序完成成品油漆后进行装配。

（使用带防护吊具，生产全过程注意油漆面防护）5、导轨、工作台板、滑块斑马线：所有机床的导轨、工作台板、滑块斑马线在完成性能交验合格后进行成品油漆。

（使用帆布带吊绳、台板起吊专用工装安装工作台板）二、结构件（铸件）涂装工艺规程及检验标准1、抛丸1.1对转入抛丸工序的工件进行核实确认，并规范填写《抛丸工序记录表》，保证产品的可追溯性。

1.2操作前首先检查风机、管路输送等设备是否运转正常；喷丸服、视镜是否完好、输气管是否通畅，确认合格后方可经行抛丸工序的操作。

1.3经抛丸后的工件应达到表面无锈点、氧化皮、污垢。

要求达到瑞典分级表Sa2.5级，钢面呈均匀银白色金属光泽。

喷漆过程质量检验记录表1. 检验记录
2. 检验项目说明
2.1 喷漆颜色
检验喷漆颜色是否符合要求，与样品对比确认。

2.2 喷漆涂层厚度
使用涂层厚度测量仪器，测量喷漆涂层的厚度，确保在规定范围内。

2.3 喷漆涂层附着力
使用附着力测试仪器，测试喷漆涂层与基材之间的附着力，确保附着力良好。

2.4 喷漆表面光泽度
使用光泽度测试仪器，测试喷漆表面的光泽度，确保光泽度符合要求。

2.5 喷漆表面平整度
视觉检查喷漆表面是否平整，无明显凹凸或起泡。

2.6 喷漆涂层硬度
使用硬度测试仪器，测试喷漆涂层的硬度，确保硬度符合要求。

3. 结论
以上检验记录表中的项目均符合要求，喷漆过程质量良好。

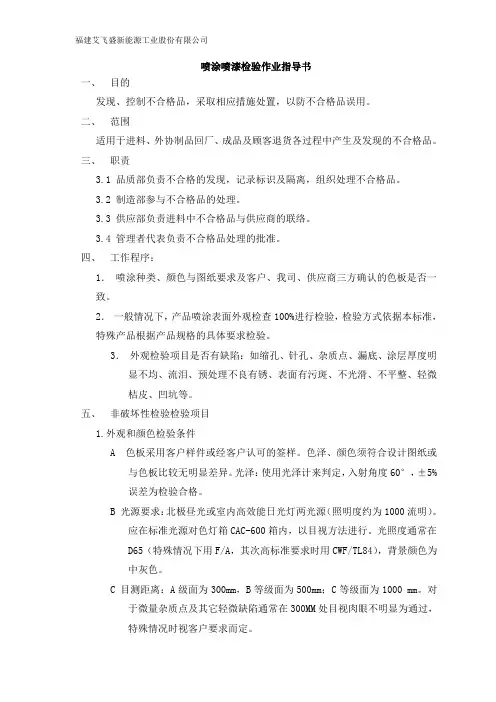

喷涂喷漆检验作业指导书一、目的发现、控制不合格品，采取相应措施处置，以防不合格品误用。

二、范围适用于进料、外协制品回厂、成品及顾客退货各过程中产生及发现的不合格品。

三、职责3.1 品质部负责不合格的发现，记录标识及隔离，组织处理不合格品。

3.2 制造部参与不合格品的处理。

3.3 供应部负责进料中不合格品与供应商的联络。

3.4 管理者代表负责不合格品处理的批准。

四、工作程序：1．喷涂种类、颜色与图纸要求及客户、我司、供应商三方确认的色板是否一致。

2．一般情况下，产品喷涂表面外观检查100%进行检验，检验方式依据本标准，特殊产品根据产品规格的具体要求检验。

3．外观检验项目是否有缺陷：如缩孔、针孔、杂质点、漏底、涂层厚度明显不均、流泪、预处理不良有锈、表面有污斑、不光滑、不平整、轻微桔皮、凹坑等。

五、非破坏性检验检验项目1.外观和颜色检验条件A 色板采用客户样件或经客户认可的签样。

色泽、颜色须符合设计图纸或与色板比较无明显差异。

光泽：使用光泽计来判定，入射角度60°，±5%误差为检验合格。

B 光源要求：北极昼光或室内高效能日光灯两光源（照明度约为1000流明）。

应在标准光源对色灯箱CAC-600箱内，以目视方法进行。

光照度通常在D65（特殊情况下用F/A，其次高标准要求时用CWF/TL84），背景颜色为中灰色。

C 目测距离：A级面为300mm，B等级面为500mm；C等级面为1000 mm。

对于微量杂质点及其它轻微缺陷通常在300MM处目视肉眼不明显为通过，特殊情况时视客户要求而定。

D. 检验方法：在眼睛距离等级面的标准处，以3m/min速度扫描检查。

按光源标准要求区分产品的等级面，所有等级面涂膜应无基材露底、剥离等缺陷，所有表面应无划痕、起泡、起皱、针孔，积粉等不良等现象2. 等级面划分标准：A 级面：装配后经常看到的外表面，如机柜的面板、机柜大门，机柜四周侧面，常人可视顶面与不需弯腰可视底面。

1、检验条件1.1照明光线要求在天然散射光线或光的照度不应低于2×40w光源环境下。

1.2检查距离被测品与眼睛的距离为500mm，a面检验时在±15°范围内旋转。

2、表面等级的分类、区域划分2.1表面等级根据产品可视区域以及使用要求的不同，划分为不同的表面等级：“a”、“b”、“c”、“d”。

2.2区域划分“a”：正常使用时可直接看到的主要表面，一般指终端产品的正面。

“b”：正常使用时观察不到的表面，一般指终端产品的测面、后面。

“c”：正常使用时观察不到的表面，一般指终端产品的底面。

“d”：正常使用时观察不到的次要面，一般是指终端产品内部面。

3、代码对照表称数目长度直径深度宽度面积距离代号nldhwsds单位个cmmmmmmmmm2mm说明：下文所提到的不良缺陷数目均指单面上的不良缺陷数目。

4、验收要求4.1验收总则4.1.1喷涂件表面应清洁、无污。

4.1.2喷涂层均匀、完整，同批产品的光泽、纹理一致，颜色符合图号要求，且与双方封样色样比较无明显差异。

4.2外观要求4.2.1“a”面外观检验要求：序号不良项目验收要求1点缺陷（含颗粒）当d≤0.5mm(或s≤0.2mm2)且不连续时(ds≥5mm)，不视为缺陷。

当0.5mm(或s≤0.2mm2)（范本）1、目的发现、控制不合格品，采取相应措施处置，以防不合格品误用。

2、范围适用于进料、外协制品回厂、成品及顾客退货各过程中产生及发现的不合格品。

3、定义（无）4、职责4.1 品质部负责不合格的发现，记录标识及隔离，组织处理不合格品。

4.2 制造部参与不合格品的处理。

4.3 供应部负责进料中不合格品与供应商的联络。

4.4 管理者代表负责不合格品处理的批准。

5、工作程序：1．喷涂种类、颜色与图纸要求及客户、我司、供应商三方确认的色板是否一致。

2．一般情况下，产品喷涂表面外观检查100%进行检验，检验方式依据本标准，特殊产品根据产品规格的具体要求检验。

喷漆工作检测记录表
1. 检测项目
1.1 检测日期
记录检测的日期，以便追溯和记录。

1.2 检测人员
填写进行喷漆工作检测的人员姓名，确保检测的准确性和可靠性。

1.3 检测设备
记录使用的检测设备的型号和编号，保证设备的正确性和标准化。

1.4 检测地点
填写进行喷漆工作检测的具体地点，方便追溯和记录。

1.5 检测标准
列出用于喷漆工作检测的标准和规范，确保检测的一致性和准确性。

2. 检测结果
2.1 喷漆工作信息
记录进行喷漆工作的相关信息，包括喷漆颜色、喷漆区域、喷漆材料等。

2.2 喷漆质量检测
根据喷漆工作的标准和规范，对喷漆质量进行检测，包括涂层厚度、颜色均匀性、涂层附着力等。

2.3 检测结果记录
记录喷漆工作的检测结果，包括合格或不合格，并填写具体的检测数值或问题描述。

3. 处理措施
3.1 不合格处理
对于出现不合格的喷漆工作，记录具体问题，并提出相应的处理措施，以确保喷漆质量达到标准要求。

3.2 处理结果
记录对不合格喷漆工作进行处理后的结果，包括重新检测的结果和喷漆质量是否符合标准要求。

4. 备注
在此部分填写任何额外的备注信息，如特殊情况、检测过程中的注意事项等。

涂装操作的检验记录表
1. 检验记录概述
此文档记录了涂装操作的检验记录和相关信息。

2. 检验日期
请在此处填写涂装操作的检验日期。

3. 涂装操作详情
请在此处填写涂装操作的具体细节，包括但不限于以下内容：- 涂装操作的时间和地点
- 使用的涂装工具和设备
- 使用的涂料类型和配方
- 涂装前的准备工作
- 涂装时的操作步骤
4. 涂装检验结果
请在此处填写涂装操作的检验结果，包括但不限于以下内容：- 涂装质量是否符合要求
- 是否存在涂装缺陷或瑕疵
- 涂装后的外观效果如何
5. 涂装问题记录
请在此处记录在涂装操作过程中出现的任何问题，包括但不限于以下内容：
- 涂装工具或设备故障
- 涂料配方不准确
- 涂装步骤出现错误
6. 改进措施
请在此处提出改进涂装操作的措施，以确保涂装质量和效果的持续提高。

7. 签字
请在此处填写相关人员的签字确认，包括但不限于以下人员：- 涂装操作负责人
- 检验员
- 监督人员（如果适用）
以上为涂装操作的检验记录表，用于记录涂装操作的细节、检验结果和问题反馈。

通过持续记录和改进，我们将提高涂装质量，确保符合要求。

喷涂喷漆检验作业指导书一、目的发现、控制不合格品，采取相应措施处置，以防不合格品误用。

二、范围适用于进料、外协制品回厂、成品及顾客退货各过程中产生及发现的不合格品。

三、职责3.1品质部负责不合格的发现，记录标识及隔离，组织处理不合格品。

3.2制造部参与不合格品的处理。

3.3供应部负责进料中不合格品与供应商的联络。

3.4管理者代表负责不合格品处理的批准。

四、工作程序：1. 喷涂种类、颜色与图纸要求及客户、我司、供应商三方确认的色板是否一致。

2. 一般情况下，产品喷涂表面外观检查100咖行检验，检验方式依据本标准，特殊产品根据产品规格的具体要求检验。

3. 外观检验项目是否有缺陷：如缩孔、针孔、杂质点、漏底、涂层厚度明显不均、流泪、预处理不良有锈、表面有污斑、不光滑、不平整、轻微桔皮、凹坑等。

五、非破坏性检验检验项目1. 外观和颜色检验条件A色板采用客户样件或经客户认可的签样。

色泽、颜色须符合设计图纸或与色板比较无明显差异。

光泽：使用光泽计来判定，入射角度600，土5% 误差为检验合格。

B光源要求：北极昼光或室内高效能日光灯两光源（照明度约为1000流明）。

应在标准光源对色灯箱CAC-6001内，以目视方法进行。

光照度通常在D65（特殊情况下用F/A,其次高标准要求时用CWF/TL84,背景颜色为中灰色。

C目测距离：A级面为300mm B等级面为500mm C等级面为1000 mm对于微量杂质点及其它轻微缺陷通常在300MMt目视肉眼不明显为通过，特殊情况时视客户要求而定。

D.检验方法：在眼睛距离等级面的标准处，以3m/min速度扫描检查。

按光源标准要求区分产品的等级面，所有等级面涂膜应无基材露底、剥离等缺陷，所有表面应无划痕、起泡、起皱、针孔，积粉等不良等现象2. 等级面划分标准：A级面：装配后经常看到的外表面，如机柜的面板、机柜大门，机柜四周侧面，常人可视顶面与不需弯腰可视底面。

B级面：不经常看到，但在一定条件下能看到的面。

喷漆质量检验标准喷漆质量检验标准一、概述本标准适用于喷涂工艺的质量检验，旨在确保喷漆作业的质量符合相关要求，并减少不良品数量。

本标准详细描述了喷漆质量检验的各个方面，包括材料准备、工艺操作、检验方法等内容。

二、材料准备1. 喷漆材料的选择a. 根据要求选择合适的喷漆材料，包括底漆、面漆、稀释剂等。

b. 喷漆材料应符合相关标准，如环保标准、耐候性标准等。

2. 材料搅拌a. 各种涂料都应在使用前进行充分搅拌，确保颜色均匀、溶剂分散。

3. 喷漆设备准备a. 根据工艺要求选择适当的喷枪、压力调节器等设备。

b. 喷漆设备应保持清洁，并检查喷枪喷嘴是否畅通。

三、工艺操作1. 工件准备a. 表面净化：工件的表面应先去除污垢、油脂及旧涂层等杂质，可使用油脂去除剂、溶剂等进行清洁。

b. 表面处理：根据喷漆材料的要求，进行打磨、除锈、填补等处理。

2. 喷涂操作a. 喷涂前应先进行试喷，检查涂料的流动性、干燥速度、颜色等是否达到要求。

b. 喷涂应均匀、连续，涂层应具有一定的厚度，且无滴流、麻点等现象。

c. 喷涂过程中应注意喷枪与工件的距离、喷涂速度、喷涂厚度等参数的控制。

3. 干燥处理a. 喷涂完成后，待涂层干燥时间应符合喷漆材料要求。

b. 干燥环境应保持适宜，包括温度、湿度、通风等条件。

四、质量检验方法1. 目视检查a. 检查涂层的外观，包括颜色、光泽、平整度等。

b. 观察涂层是否有麻点、滴流、流挂、气泡等缺陷。

2. 厚度测量a. 采用适当的测厚仪器，测量涂层的厚度，确保其符合要求。

3. 黏结强度测试a. 通过拉力测试等方法，测量涂层与基材之间的黏结强度。

五、附件本文档所涉及附件如下：1. 喷漆工艺流程图2. 喷漆材料供应商信息表3. 检验记录表格六、法律名词及注释1. 环保标准：指国家或地区规定的对涂料材料中有害物质的排放限制。

2. 耐候性标准：指涂层在不同气候条件下保持其性能和外观的能力。
