第5章 模拟调制系统-2

第一章绪论1-2何谓数字信号？何谓模拟信号？两者的根本区别是什么？答：数字信号：电信号的参量值仅可能取有限个值。

模拟信号：电信号的参量取值连续。

两者的根本区别是携带信号的参量是连续取值还是离散取值。

1-3何谓数字通信？数字通信偶哪些优缺点？答：利用数字信号来传输信息的通信系统为数字通信系统。

优点：抗干扰能力强，无噪声积累传输差错可控；便于现代数字信号处理技术对数字信息进行处理、变换、储存；易于集成，使通信设备微型化，重量轻；易于加密处理，且保密性好。

缺点：一般需要较大的传输带宽；系统设备较复杂。

1-4 数字通信系统的一般模型中各组成部分的主要功能是什么？答：信源编码：提高信息传输的有效性（通过数字压缩技术降低码速率），完成A/D转换。

信道编码/译码：增强数字信号的抗干扰能力。

加密与解密：认为扰乱数字序列，加上密码。

数字调制与解调：把数字基带信号的频谱搬移到高频处，形成适合在信道中传输的带通信号。

同步：使收发两端的信号在时间上保持步调一致。

1-5 按调制方式，通信系统如何分类？答：基带传输系统和带通传输系统。

1-6 按传输信号的特征，通信系统如何分类？答：模拟通信系统和数字通信系统。

1-7 按传输信号的复用方式，通信系统如何分类？答：FDM,TDM,CDM。

1-8 单工、半双工及全双工通信方式是按什么标准分类的？解释他们的工作方式。

答：按照消息传递的方向与时间关系分类。

单工通信：消息只能单向传输。

半双工：通信双方都能收发消息，但不能同时进行收和发的工作方式。

全双工通信：通信双方可以同时收发消息。

1-9 按数字信号码元的排列顺序可分为哪两种通信方式？他们的适用场合及特点？答：分为并行传输和串行传输方式。

并行传输一般用于设备之间的近距离通信，如计算机和打印机之间的数据传输。

串行传输使用与远距离数据的传输。

1-10 通信系统的主要性能指标是什么？答：有效性和可靠性。

1-11 衡量数字通信系统有效性和可靠性的性能指标有哪些？答：有效性：传输速率，频带利用率。

第5章 模拟调制系统 作业
5-1已知调制信号()()cos 2000m t t π=，载波为42cos10t π，直流信号01A =，（1）分别写出AM 、DSB 、USB 、LSB 信号的时域表达式；
（2）画出AM 、DSB 、USB 、LSB 信号的频谱图；
（3）计算AM 、DSB 、USB 、LSB 信号的带宽。

5-2设模拟调制系统信道和接收端模型如图所示。

已知信道噪声()n t 为加性高斯白噪声，单边谱密度为6010/n w Hz -=，()m s t 为已调信号，载波频率1c f MHz =，对应的调制信号()m t 的最高频率为5H f kHz =。

试分析USB （1i s kw =，相干解
调）、AM （边带功率1s p kw =，载波功率4c p kw =，包络检波）两种情况下的下
列参数：
（1）带通滤波器的中心频率0f 、带宽B ；
（2）解调器输入端的信噪比/i i S N ；
（3）解调器输出端的信噪比/o o S N 。

解：
5-3某二级调制系统，副载波采用DSB 调制，主载波采用FM 调制。

如果有60路等幅的音频输入通路，每路载频限制在3.3kHz 以下，保护频带为0.7kHz 试求：
（1）试画出二级调制原理框图；
（2）FDM 信号带宽；
（3）假设最大频偏为800kHz,试求FM 信号带宽。

第5章思考题：5-2、5-5、5-9、5-11、5-14、5-15、5-18
(i m s t ()t。

第五章模拟调制系统知识结构-调制的基本概念和作用、分类-幅度调制的主要类型，及各自的调制解调方法、波形、频谱、带宽、及抗噪声性能-角度调制的主要类型，及各自的调制解调方法、功率、带宽、及抗噪声性能教学目的-了解模拟调制及其解调的原理和系统的抗噪声性能-掌握各种已调信号的时域波形和频谱结构，系统的抗噪声性能-了解一些常用的调制解调芯片教学重点-信噪比增益-已调信号表达式的写法及分析、波形画法及分析-卡森公式教学难点-信噪比增益-角度调制中最大频偏的概念和计算教学方法及课时-多媒体授课（6学时）（3个单元）作业-5-4，5-7，5-9，5-16，5-18备注（在上课之前最好让学生复习一下“高频电路”中相关内容）AM和DSB在高频电路中如果已经讲的比较细，此处可略讲。

单元七（2学时）§5.1 引言（调制的作用和分类）知识要点：调制的过程、作用、分类我们在第一章已经学过了模拟通信系统和数字频带通信系统的模型。

从模型图中可以看出，它们都需要进行“调制”。

那么什么是调制？为什么要进行调制？调制有哪些分类呢？我们下面逐一介绍。

§5.1.1 调制的概念（过程）所谓调制，就是在发送端将要传送的信号附加在高频振荡信号上，也就是使高频振荡信号的某一个或几个参数随基带信号的变化而变化。

其中要发送的基带信号又称“调制信号”；高频振荡信号又称“被调制信号”。

§5.1.2 调制的作用调制的主要作用有三个：1、将基带信号转化成利于在信道中传输的信号；2、改善信号传输的性能（如FM具有较好的信噪比性能）3、可实现信道复用，提高频带利用率。

§5.1.3 调制的分类分2大类：正弦波调制、脉冲调制正弦波调制又可分为模拟调制和数字调制。

其中模拟调制又分调幅和调角2类，这是我们本章的主要内容。

§5.2 幅度调制与解调知识要点：AM DSB SSB VSB的原理及波形频谱的画法带宽计算§5.2.1 幅度调制的一般模型幅度调制是用调制信号去控制高频正弦载波的幅度，使其按调制信号的规律变化的过程。

通信原理复习题 第一章 绪论 重要概念：1、通信的目的：就是传递消息。

2、通信的定义：利用电子等技术手段，借助电信号（含光信号）实现从一地向另一地进行消息的有效传递称为通信。

3、通信系统模型：信源：原始信号的来源，其作用是将消息转换成相应的电信号。

发送设备：对原始电信号（基带信号）进行各种处理和变换，使它变成适合于信道中传输的形式。

信道：是指传输信号的物理媒质。

接收设备：任务是从带有干扰的接收信号中恢复出相应的原始电信号。

信宿：将复原的原始电信号转换成相应的消息。

4、模拟信号：信号参量的取值是连续的或无穷多个值，且直接与消息相对应的信号，例如语音信号。

数字信号：信号参量只能取有限个值，并常常不直接与消息向对应的信号。

它们都有可能是连续信号或离散信号。

5、通信系统的分类按调制方式分类：基带传输系统和带通（调制）传输系统 按信号特征分类：模拟通信系统和数字通信系统 按传输媒介分类：有线通信系统和无线通信系统 6、通信方式：按传输方向：单工、半双工和全双工通信 按码元排列方式：并行传输和串行传输 7、信息与消息：消息：通信系统中传送的对象。

信息：消息中包含的抽象的、本质的内容。

消息所表达的事件越不可能发生，信息量就越大。

8、信息量计算公式：)(log )(1log x p x p I a a-==平均信息量（信息熵）的计算公式：典型例题：例：设有四个信息A 、B 、C 、D 分别以概率1/4、1/8、1/8、1/2传送，每个消息出现是相互独立的，其平均住处量H=___________。

通信系统的评价：有效性和可靠性。

模拟系统的评价：有效带宽和信噪比；数字系统的评价：传输速率（传信率、传码率）和频带利用率。

)(2log 2log }{)(1111b p p I p I E x H mi p i mi p i mi i i i i∑∑∑===-====例：某数据通信系统调制速率为1200 Bd ，采用8电平传输，假设100秒误了1个比特，①求误码率。

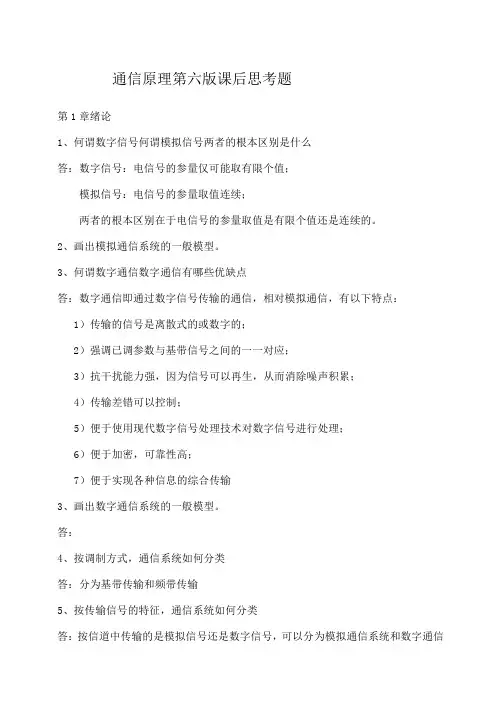

通信原理第六版课后思考题第1章绪论1、何谓数字信号何谓模拟信号两者的根本区别是什么答：数字信号：电信号的参量仅可能取有限个值；模拟信号：电信号的参量取值连续；两者的根本区别在于电信号的参量取值是有限个值还是连续的。

2、画出模拟通信系统的一般模型。

3、何谓数字通信数字通信有哪些优缺点答：数字通信即通过数字信号传输的通信，相对模拟通信，有以下特点：1）传输的信号是离散式的或数字的；2）强调已调参数与基带信号之间的一一对应；3）抗干扰能力强，因为信号可以再生，从而消除噪声积累；4）传输差错可以控制；5）便于使用现代数字信号处理技术对数字信号进行处理；6）便于加密，可靠性高；7）便于实现各种信息的综合传输3、画出数字通信系统的一般模型。

答：4、按调制方式，通信系统如何分类答：分为基带传输和频带传输5、按传输信号的特征，通信系统如何分类答：按信道中传输的是模拟信号还是数字信号，可以分为模拟通信系统和数字通信系统6、按传输信号的复用方式，通信系统如何分类答：频分复用（FDM），时分复用（TDM），码分复用（CDM）7、通信系统的主要性能指标是什么第3章随机过程1、随机过程的数字特征主要有哪些它们分别表征随机过程的哪些特征答：均值：表示随机过程的n个样本函数曲线的摆动中心。

方差：表示随机过程在时刻t相对于均值a(t)的偏离程度。

相关函数：表示随机过程在任意两个时刻上获得的随机变量之间的关联程度。

2、何谓严平稳何谓广义平稳它们之间的关系如何答：严平稳：随机过程(t)的任意有限维分布函数与时间起点无关。

广义平稳：1）均值与t无关，为常数a。

2）自相关函数只与时间间隔=-有关。

严平稳随机过程一定是广义平稳的，反之则不一定成立。

4、平稳过程的自相关函数有哪些性质它与功率谱的关系如何答：自相关函数性质：(1)R(0)=E[]——的平均功率。

(2)R()=R(-)——的偶函数。

(3)——R()的上界。

(4)R(∞)=[]=——的直流功率。

第一部 各章重要习题及详细解答过程第1章 绪论1—1 设英文字母E 出现的概率为0.105，x 出现的概率为0.002。

试求E 及x 的信息量。

解：英文字母E 的信息量为105.01log 2=E I =3.25bit 英文字母x 的信息量为002.01log 2=x I =8.97bit 1—2 某信息源的符号集由A 、B 、C 、D 和E 组成，设每一符号独立出现，其出现概率分别为1/4、l/8、l/8/、3/16和5/16。

试求该信息源符号的平均信息量。

解：平均信息量，即信息源的熵为∑=-=ni i i x P x P H 12)(log )(=41log 412-81log 812-81log 812-163log 1632-165log 1652- =2.23bit/符号1—3 设有四个消息A 、BC 、D 分别以概率1/4、1/8、1/8和l/2传送，每一消息的出现是相互独立的，试计算其平均信息量。

解：平均信息量∑=-=ni i i x P x P H 12)(log )(=41log 412-81log 812-81log 812-21log 212-=1.75bit/符号1—4 一个由字母A 、B 、C 、D 组成的字。

对于传输的每一个字母用二进制脉冲编码，00代替A ，01代替B ，10代替C ，11代替D ，每个脉冲宽度为5ms 。

(1)不同的字母是等可能出现时，试计算传输的平均信息速率。

(2)若每个字母出现的可能性分别为P A =l/5，P B =1/4，P C =1/4，P D =3/10 试计算传输的平均信息速率。

解：(1)不同的字母是等可能出现，即出现概率均为1／4。

每个字母的平均信息量为∑=-=ni i i x P x P H 12)(log )(=41log 4142⨯-=2 bit/符号因为每个脉冲宽度为5ms ，所以每个字母所占用的时间为 2×5×10-3=10-2s每秒传送符号数为100符号／秒 (2)平均信息量为∑=-=ni i i x P x P H 12)(log )(=51log 512-41log 412-41log 412-103log 1032-=1.985 bit/符号平均信息速率为 198.5 比特/秒1—5 国际莫尔斯电码用点和划的序列发送英文字母，划用持续3单位的电流脉冲表示，点用持续1个单位的电流脉冲表示；且划出现的概率是点出现概率的l/3；(1)计算点和划的信息量；(2)计算点和划的平均信息量。

通信原理部分答案 HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】第一章绪论何谓数字通信，数字通信有哪些优缺点传输数字信号的通信系统统称为数字通信系统；优缺点：1.抗干扰能力强；2.传输差错可以控制；3.便于加密处理，信息传输的安全性和保密性越来越重要，数字通信的加密处理比模拟通信容易的多，以话音信号为例，经过数字变换后的信号可用简单的数字逻辑运算进行加密，解密处理；4.便于存储、处理和交换；数字通信的信号形式和计算机所用的信号一致，都是二进制代码，因此便于与计算机联网，也便于用计算机对数字信号进行存储，处理和交换，可使通信网的管理，维护实现自动化，智能化；5.设备便于集成化、微机化。

数字通信采用时分多路复用，不需要体积较大的滤波器。

设备中大部分电路是数字电路，可用大规模和超大规模集成电路实现，因此体积小，功耗低；6.便于构成综合数字网和综合业务数字网。

采用数字传输方式，可以通过程控数字交换设备进行数字交换，以实现传输和交换的综合。

另外，电话业务和各种非话务业务都可以实现数字化，构成综合业务数字网；缺点：占用信道频带较宽。

一路模拟电话的频带为4KHZ带宽，一路数字电话约占64KHZ。

数字通信系统的一般模型中的各组成部分的主要功能是什么数字通行系统的模型见图1-4所示。

其中信源编码与译码功能是提高信息传输的有效性和进行模数转换；信道编码和译码功能是增强数字信号的抗干扰能力；加密与解密的功能是保证传输信息的安全；数字调制和解调功能是把数字基带信号搬移到高频处以便在信道中传输；同步的功能是在首发双方时间上保持一致，保证数字通信系统的有序，准确和可靠的工作。

1-10通信系统的主要性能指标是有哪些？通信系统的主要性能指标涉及有效性、可靠性、适应性、经济性、标准性、可维护性等。

其中有效性和可靠性是主要性能指标，在模拟通信系统有效性可用有效传输频带来度量，同样的消息用不同的调制方式，则需要不同的频带宽度，数字通信系统的有效性可用传输速率和频带利用率来衡量。

通信原理练习题绪论填空题1．为便于对通信系统进行分析，常采用广义信道，对模拟通信从研究（调制和解调）角度出发，定义为（调制）信道；对数字通信，从研究（编码和译码）角度出发，定义为（编码）信道。

2．在通信传输过程中，基带传输是指（由信源发出的未经调制的基带信号直接在信道中传输），频带传输是指（通过调制将基带信号变为更适合在信道传输的形式）。

3．在数字通信系统中，信源编码是为了（提高系统的有效性），信道编码是为了（提高系统的可靠性）。

4．模拟调制系统的抗噪声性能主要用（输出信噪比）来衡量，数字调制系统的抗噪声性能主要用（误码率或误信率）来衡量。

5．在通信理论中，信息是对（消息）的（统计）特性的一种定理描述；信息采用的最广泛的单位是（比特）。

6．通信系统的主要性能指标通常用（有效性）和（可靠性）来衡量，FSK系统指标具体用（传码率）和（误码率）来衡量，而FM系统指标具体用（有效传输带宽）和（输出信噪比）来衡量。

7．一离散信源输出二进制符号，在（等概）条件下，每个二进制符号携带1比特信息量；在（不等概）条件下，每个二进制符号携带的信息量小于1比特。

8．设每秒传送N个M进制的码元，则信息传输速率为（Nlog2M）比特/秒。

9．在数字通信中，传码率是指（系统每秒传送码元的数目）。

10．在数字通信中，误码率是指（在传输中出现错误码元的概率）。

11．数字通信系统的主要性能指标是（传输速率）和（差错率）。

码元速率R B的定义是（每秒钟传送码元的数目），单位是（Baud），信息速率R b的定义是（每秒钟传递的信息量），单位是（bit/s）。

二、计算填空题1．若传输四进制数字序列，每传输一个码元需时间T i=250×10-6s，其传信率为（8kb/s），码元速率为（4kB）。

2．某通信系统采用八进制数字序列传输方式，其码元速率为9600B，其传信率为（28800b/s），若传输5s，检测到48个码元误码，其误码率为（10-3）。

第一章绪论学习要求：✧常用通信术语；✧模拟信号与数字信号的定义；✧通信系统的组成、分类、和通信方式；✧数字通信系统的优缺点；✧离散消息的信息量、平均信息量（信源熵）的计算；✧衡量模拟通信系统和数字通信系统的性能指标；✧传码率、传信率、频带利用率、平均传信率和最大传信率的计算及其关系；✧误码率和误信率的定义及计算。

一、简答题1．消息、信息、信号，通信的含义是什么？通信系统至少包含哪几部分？2．试画出模拟和数字通信系统的模型图，并指出各组成部分的主要功能，说明数字通信系统有什么特点？3．举例说明单工、半双工及全双工的工作方式及其特点。

4．举例说明如何度量信息量。

5．通信系统的性能指标是什么？这些性能指标在模拟和数字通信系统中指的是什么？二、综合题1.设有四个符号，其中前三个符号出现的概率分别为1/4，1/8，1/8，且各符号的出现是相对独立的。

试计算该符号集的平均信息量。

H x 1.75 bit/符2.一个由字母A、B、C、D组成的字，对于传输的每一个字母用二进制脉冲编码，00代替A、01代替B、10代替C，11代替D，每个二进制脉冲宽度为5ms。

（1）不同字母是等可能出现时，试计算传输的平均信息速率；（2）若每个字母出现的可能性分别为1 1 1 3P A ，P B ，P C ，P D5 4 4 10 试计算传输的平均信息速率。

R b max 200 bit/sR b 198.5 bit/s3.国际莫尔斯电码用“点”和“划”的序列发送英文字母，“划”用持续3单位的电流脉冲表示，“点”用持续1单位的电流脉冲表示；且“划”出现的概率是“点”出现概率的1/3。

（1）计算“点”和“划”的信息量；（2）计算“点”和“划”的平均信息量。

I 2 bit I. 0.415 bitH x 0.81 bit/符4.设一信息源的输出由128个不同的符号组成，其中16个出现的概率为1/32，其余112出现的概率为 1/224。
