第5章模拟调制系统-1

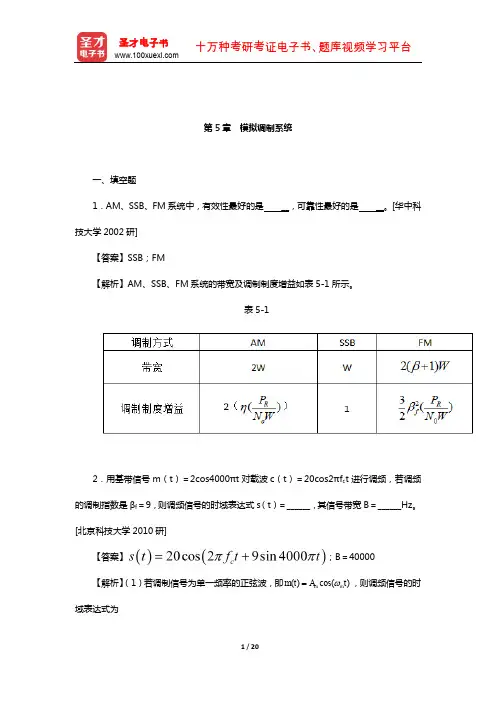

第5章 模拟调制系统 一、填空题1．AM 、SSB 、FM 系统中，有效性最好的是 __，可靠性最好的是 __。

[华中科技大学2002研]【答案】SSB ；FM【解析】AM 、SSB 、FM 系统的带宽及调制制度增益如表5-1所示。

表5-12．用基带信号m （t ）＝2cos4000πt 对载波c （t ）＝20cos2πf c t 进行调频，若调频的调制指数是βf ＝9，则调频信号的时域表达式s （t）＝______，其信号带宽B ＝______Hz 。

[北京科技大学2010研]【答案】；B ＝40000【解析】（1）若调制信号为单一频率的正弦波，即，则调频信号的时域表达式为()cos()m m m t A t ω=由题意可知 A 0＝20，，βf ＝9，ωm ＝4000π所以（2）带宽B ＝2（1＋）f m ，又f m ＝，所以B ＝40000。

3．模拟通信系统中，若载波的幅度由模拟基带信号()m t 的变化规律去控制，则称为幅度调制；若载波的频率由模拟基带信号()m t 的变化规律去控制，则称为______。

[北科2011研]【答案】频率调制【解析】模拟通信系统中，可以把调制信号的消息载荷于载波的幅度变化中，也可以载荷于载波的频率中，前者称为幅度调制，后者称为频率调制。

4．模拟通信系统中，己调信号带宽与有效性之间的定性关系为______，接受机输出信噪比与可靠性之间的定性关系为______。

[华中科技大学2002研]【答案】已调信号带宽越宽，有效性越差；接收机输出信噪比越高，可靠性越好。

【解析】模拟通信系统中，有效性可用有效传输频带来度量，同样的信息所用的调制方式不同，调制信号的频带宽度也不同，带宽越大，有效性越差。

可靠性通常用接收端解调器输出的信噪比来度量，输出的信噪比越高，通信质量就越好。

0()cos[sin()]c f m s t A t t ωβω=+2c c f ωπ=f β20002m =πω二、判断题1．标准调幅AM信号的包络调制解调属于线性解调方式。

第一章 绪论一、填空题1、数字通信系统的主要性能指标是 传输速率 和差错率。

码元速率R B 定义是每秒传送码元的数目，单位Baud 。

信息速率定义是每秒钟传送的信息量，单位bit/s 。

2、数字通信系统的有效性用 传输速率 衡量，可靠性用 差错率 衡量。

3、模拟通信系统的有效性用 传输带宽 衡量，可靠性用 信噪比 衡量。

4、在等概条件下，八元离散信源能达到最大熵是3bit/符号，若该信源每秒钟发送2000个符号，则该系统的信息速率为6k bit/s 。

5、通信系统的有效性衡量指标对于模拟通信系统为 传输带宽 ，对于数字通信系统为 传输速率 。

6、衡量通信系统可靠性的指标对于模拟通信系统为 信噪比 对于数字通信系统为差错率 。

7、一个M 进制基带信号，码元周期为T S 秒，则传码率为 1/T S 波特 ，若码元等概出现，一个码元所含信息量为 log 2M (bit) 。

8、通信系统模型中有两个变换，它们分别是 非电量与电量之间的变换和 基带信号与频带信号之间的变换 。

9、模拟信号是指信号的参量可 连 续 取值的信号，数字信号是指信号的参量可 离散 取值的信号。

10根据信道中所传输信号特征的不同，通信系统可分为 模拟 通信系统和 数字 通信系统。

二、画图1、画出模拟通信系统的一般模型。

2、画出通信系统的简化模型。

三、计算题1、现有一个由8个等概符号组成的信源消息符号集，各符号间相互独立，每个符号的宽度为0.1ms 。

计算：（1）平均信息量；（2）码元速率和平均信息速率；（3）该信源工作2小时后所获得的信息量；（4）若把各符号编成二进制比特后再进行传输，在工作2小时后发现了27个差错比特（若每符号至多出错1位），求传输的误比特率和误符号率。

解：（1）符号）/(38log log 22bit M H ===（2）T s =0.1ms ，所以B aud 10000R s T 1B ==30kbit/s 310000H R R B b =⨯=⋅=（3）216Mbit/s 3600210303=⨯⨯⨯=⋅=t R I b（4）误比特率 561025.11021627-⨯=⨯=b P 2小时传送的码元数为7B 107.23600210000t R N ⨯=⨯⨯== 误码率为：561075.3107227-⨯=⨯=e P 2、某消息源的符号集由32个等概的符号组成，每符号宽度为2ms ，编为5位。

第5章 模拟调制系统 作业
5-1已知调制信号()()cos 2000m t t π=，载波为42cos10t π，直流信号01A =，（1）分别写出AM 、DSB 、USB 、LSB 信号的时域表达式；
（2）画出AM 、DSB 、USB 、LSB 信号的频谱图；
（3）计算AM 、DSB 、USB 、LSB 信号的带宽。

5-2设模拟调制系统信道和接收端模型如图所示。

已知信道噪声()n t 为加性高斯白噪声，单边谱密度为6010/n w Hz -=，()m s t 为已调信号，载波频率1c f MHz =，对应的调制信号()m t 的最高频率为5H f kHz =。

试分析USB （1i s kw =，相干解
调）、AM （边带功率1s p kw =，载波功率4c p kw =，包络检波）两种情况下的下
列参数：
（1）带通滤波器的中心频率0f 、带宽B ；
（2）解调器输入端的信噪比/i i S N ；
（3）解调器输出端的信噪比/o o S N 。

解：
5-3某二级调制系统，副载波采用DSB 调制，主载波采用FM 调制。

如果有60路等幅的音频输入通路，每路载频限制在3.3kHz 以下，保护频带为0.7kHz 试求：
（1）试画出二级调制原理框图；
（2）FDM 信号带宽；
（3）假设最大频偏为800kHz,试求FM 信号带宽。

第5章思考题：5-2、5-5、5-9、5-11、5-14、5-15、5-18
(i m s t ()t。

第5章模拟调制系统思考题5-1 何谓调制？调制在通信系统中的作用是什么？答：（1）调制是指把信号转换成适合在信道中传输的一种过程。

广义的调制分为基带调制和带通调制（又称载波调制）。

（2）调制在通信系统中的作用：①将基带信号的频谱搬至较高的频率上，提高发射效率；②将多个基带信号分别搬移到不同的载频处，实现信道的多路复用，提高信道利用率；③扩展信号带宽，提高系统抗干扰能力。

5-2 什么是线性调制？常见的线性调制方式有哪些？答：（1）线性调制又称幅度调制，是指由调制信号去控制高频载波的幅度，使之随调制信号作线性变化的过程。

波形上，幅度已调信号的幅度随基带信号的规律而呈正比地变化；在频谱结构上，它的频谱完全是基带信号频谱在频域内的简单搬移（精确到常数因子）。

（2）常见的线性调制有调幅、双边带调制、单边带调制和残留边带调制。

5-3 AM信号的波形和频谱有哪些特点？答：（1）AM信号的波形特点：AM波的包络与调制信号的形状完全一样。

（2）AM信号的频谱特点：①AM信号的频谱有载频分量、上边带和下边带三部分组成；②上边带的频谱结构和原调制信号的频率结构相同，下边带是上边带的镜像；③带宽是基带信号带宽的2倍。

5-4 与未调载波的功率相比，AM信号在调制过程中功率增加了多少？答：由于AM信号的频谱由载频分量、上边带、下边带三部分组成，而只有边带的功率才与带宽相关，也就是说载波分量并不携带信息，因此AM信号在调制过程中功率增加了调制信号的功率。

5-5 为什么要抑制载波？相对AM信号来说，抑制载波的双边带信号可以增加多少功效？答：（1）抑制载波的原因：抑制载波可以提高调制效率，节省载波功率，若不存在载波分量，信号的调制效率是100%，即全部功率都用于信息传输。

（2）对于AM信号，抑制载波的双边带可以使其调制效率提高到100%。

5-6 SSB信号的产生方法有哪些？各有何技术难点？答：（1）SSB信号的产生方法：①滤波法，滤波法是指先产生一个双边带信号，然后让其通过一个边带滤波器，滤除不要的边带，即可得到单边带信号；②相移法，相移法是指利用相移网络，对载波和调制信号进行适当的相移，以便在合成过程中将其中的一个边带抵消而获得SSB信号。

第5章 模拟调制系统由消息变换过来的原始信号具有频率较低的频谱分量，这种信号大多不适宜在信道中直接传输。

必须先经过在发送端调制才能在信道中传输。

而在接收端解调。

调制的作用：将基带信号频谱搬移到载频附近，便于发送接收；实现信道复用，即在一个信道中同时传输多路信息信号；利用信号带宽和信噪比的互换性，提高通信系统的抗干扰性。

所谓调制，就是按原始信号（也称为基带信号或调制信号）的变化规律去改变载波某些参数的过程。

载波信号是指未经调制的周期性振荡信号，通常是正弦波。

５.1 幅度调制(线性调制)的原理幅度调制是高频正弦载波的幅度随调制信号作线性变化的过程。

常见的模拟信号幅度调制方式有调幅、双边带、单边带、残留边带。

设调制信号(基带信号)为m(t)，载波信号为，则调制后的信号(已调信号)为：设基带信号的频谱为M(ω)，则由此推得已调信号的频谱：即从频域分析，已调信号幅度随基带信号的规律呈正比地变化，而频谱是基带频谱在频域内的简单搬移。

由于上述关系，幅度调制也称为线性调制。

傅里叶变换一些数学关系：1. 调幅(AM)调幅(常规双边带调制)：是指m(t)的均值等于0，但将其叠加一个直流分量A 0后与载波相乘后的信号。

()()cos m S c t Am t tw =()()m t M w Û()()j tM m t e dtw w ¥--=ò()()m m S s t w Û()()()12m c c S M M w w w w w 轾=++-臌()()()()()()cos sin c c c c c c F t F t j w p d w w d w w w p d w w d w w 轾=++-臌轾=++-臌()()()cos 1 2c c c F m t t M M w w w w w 轾轾=++-臌臌()()c j tc f t e F w w w ?()*()()()().()f tg t f g t d F G t t t w w ¥-=-ò的傅氏变换为如果信号m(t)为确知信号，则AM 信号的频谱：从调制信号的波形图(时域)和频谱图(频域)分析可知，AM 波的包络与m(t)信号的形状完全一样。
