下载文档原格式
聚氨酯泡沫塑料的制备2011011743 分1 黄浩一、实验目的1. 了解制备聚氨酯泡沫塑料的反应原理。
2. 了解各组份的作用及影响。
二、实验原理本实验是使用聚醚与异氰酸酯扩链生成预聚体，并利用水和异氰酸酯的反应来发泡并进一步延长分子链，最终生成多孔松软的发泡塑料。
聚氨酯泡沫塑料的合成可分为三个方面：1. 预聚体的合成。
由二异氰酸酯单体与聚醚330N反应生成含异氰酸酯端基的聚氨酯预聚体。
2. 发泡与扩链。
在预聚体中加入适量的水，异氰酸酯端基与水反应生成氨基甲酸，随机分解生成一级胺与CO2，放出的CO2气体上升膨胀，在聚合物中形成气泡，并且生成的一级胺可与聚氨酯、二异氰酸酯进一步发生扩链反应。
3. 交联固化。
游离的异氰酸酯基与脲基上的活泼氢反应，使分子链发生交联形成体型网状结构。
在本实验中，合成的是软质泡沫塑料，交联反应相对较少，但也存在。
聚氨酯泡沫塑料的软硬取决于所用的羟基聚醚或聚酯，使用较高分子量及相应较低羟值的线型聚醚或聚酯时，得到的产物交联度较低，制得的是线性聚氨酯，为软质泡沫塑料；若用短链或支链的多羟基聚醚或聚酯，所得聚氨酯的交联密度高，为硬质泡沫塑料，伸长率小于10%，复原慢；此外还有半硬质泡沫塑料，性能在上述两种之间。
除了软硬之外，泡沫塑料还有开孔和闭孔之分，前者类似于海绵，具有相互联通的小孔结构，而后者则是由高聚物包裹起来的气囊所构成。
在发泡塑料中，多孔结构可以由聚合本身放出，也可以加入发泡剂，如碳酸氢铵、挥发性溶剂，或者直接在预聚物中吹入气体。
聚氨酯属于聚合反应本身产生气体，异氰酸酯可以与任何带有活泼氢的物质反应，当与水反应时，会产生二氧化碳和有机胺类，后者会继续与异氰酸酯反应，即扩链。
在泡沫塑料的制备过程中，也会使用催化剂，二价的有机锡、锌盐或三级胺，都能活化异氰酸酯。
聚氨酯泡沫塑料有三种制备方法，分别是预聚体法、半预聚体法和一步法，前两者是先聚合、扩链生成预聚体，再进行发泡、交联等，适于制备硬质泡沫塑料。
实验十软质聚氨酯泡沫塑料的制备实验十：软质聚氨酯泡沫塑料的制备1.引言软质聚氨酯泡沫塑料具有轻质、吸能、隔热、隔音等优异性能，在家具、汽车座椅等领域广泛应用。
本实验旨在通过反应注塑法制备软质聚氨酯泡沫塑料。
2.实验原理软质聚氨酯泡沫塑料的制备主要通过异氰酸酯与多元醇反应生成聚合物，再通过强力搅拌注气形成泡沫结构。
3.实验步骤3.1材料准备：异氰酸酯、多元醇、催化剂、膨胀剂、助剂等。
3.2按一定比例将异氰酸酯和多元醇混合，并加入催化剂，反应生成聚合物。
3.3加入膨胀剂和助剂，并通过强力搅拌注气形成泡沫结构。
3.4将泡沫塑料注入模具，等待固化。
3.5取出固化后的泡沫塑料。
4.实验要点4.1材料的选择：需要选择适合的异氰酸酯、多元醇、催化剂、膨胀剂和助剂。
4.2比例的控制：根据实际需要，控制好异氰酸酯和多元醇的比例。
4.3反应条件的优化：包括反应温度、反应时间和搅拌速度等条件要进行适当优化，以确保反应的进行和泡沫塑料质量的优化。
5.实验结果与讨论通过实验观察软质聚氨酯泡沫塑料的外观、密度、力学性能等指标，对实验结果进行讨论。
6.实验结论软质聚氨酯泡沫塑料可以通过反应注塑法制备，实验中得到的泡沫塑料具有一定的力学性能和外观。
7.实验安全注意事项7.1实验过程中注意佩戴防护手套、眼镜等个人防护装备。
7.2实验操作需在通风条件良好的实验室中进行。
7.3禁止饮食和吸烟。
8.实验误差分析通过对实验过程中可能产生的误差进行分析，探讨实验结果的可靠性和准确性。
列出本实验所依据的相关文献。
以上是关于实验十：软质聚氨酯泡沫塑料的制备的PPT内容要求的一个大致框架，希望能帮到你。
如需更详细的内容，请根据具体情况进行编写。
实验二十二 聚氨酯泡沫塑料的制备一、实验原理聚氨酯是由异氰酸酯和羟基化合物通过逐步加聚反应得到的聚合物。
它具有各方面的优良性能，因此得到广泛的应用。
目前已有的聚氨酯产品有：聚氨酯橡胶、聚氨酯泡沫塑料聚氨酯人造革、聚氨酯涂料及粘结剂。
其中以聚氨酯泡沫塑料的产量最大，由于它具有消音、隔热、防震的特点，所以主要用于各种车辆的座垫、消音防震材料以及各种包装。
聚氨酿泡沫塑料按其柔韧性的大小可以分为：软泡沫和硬泡沫两大类，另外根据泡沫中气孔的形状又可以分为开孔型和闭孔型两类。
软泡沫—般是由异氰酸酸与双官能团长链聚醚反应合成的，而硬泡沫则是由多官能团的异氰酸酯与多官能团的聚醚(聚酯)制备的。
在聚氨酯泡沫塑料的制备过程中，主要发生以下三个反应：(1)加成反应 O C N R N C O +HO OH NH C O O 加成反应生成的线型聚氨酯，作为反应物的羟基化合物一般是低分子量的聚醚(聚酯)， 分子量不超过5000。
(2)发泡反应O C N R N C O +NH C O OH H 2O NH 2+CO 2 这个反应产生出大量的C02，由于反应体系中粘度很大，不能逸出，从而在体系内部把反应物扩充成许多气泡的泡沫体，所以它是形成泡沫体的主要因素。
(3)交联反应(凝胶反应)这个反应导致支化、交联，产生凝胶化作用，从而有效把CO 2气体保留在泡沫体内部。
在以上的三步反应中，还需要加入几种催化剂，如：有机锡、叔胺等。
它可以加速异氰酸酯、水、聚醚之间的反应，使泡沫体迅速的生成。
如果我们适当的调节催化剂，反应物料的用量以及控制反应条件，使这三步反应能够紧密的配合，在发泡反应进行的同时，聚合物迅速的生成，使体系的粒度强在聚合体内扩充出许多气泡，最后产生凝胶化，使气大，从而将发泡反应产生的C02泡固定下来，得到我们所需的泡沫塑料。
聚氨酯泡沫塑料按其柔韧性可分为软泡沫和硬泡沫，主要取决于所用的聚醚或聚酯多元醇，使用较高分子量及相应较低羟值的线形聚醚或聚酯多元醇时，得到的产物交联度较低，为软质泡沫；若用短链或支链较多的聚醚或聚酯多元醇时，为硬质泡沫。

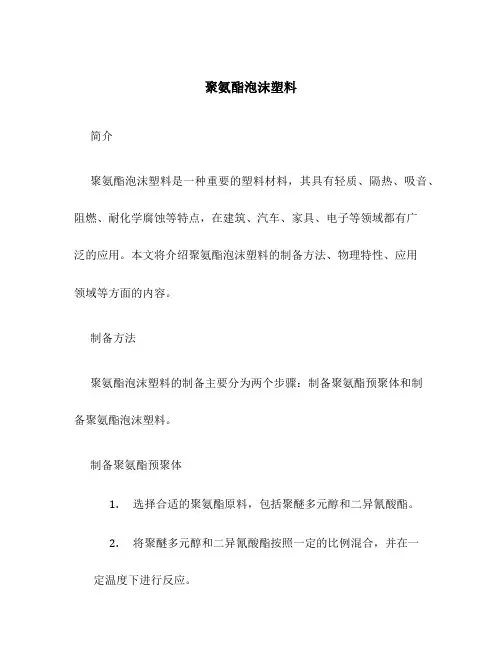

聚氨酯泡沫塑料简介聚氨酯泡沫塑料是一种重要的塑料材料，其具有轻质、隔热、吸音、阻燃、耐化学腐蚀等特点，在建筑、汽车、家具、电子等领域都有广泛的应用。
本文将介绍聚氨酯泡沫塑料的制备方法、物理特性、应用领域等方面的内容。
制备方法聚氨酯泡沫塑料的制备主要分为两个步骤：制备聚氨酯预聚体和制备聚氨酯泡沫塑料。
制备聚氨酯预聚体1.选择合适的聚氨酯原料，包括聚醚多元醇和二异氰酸酯。
2.将聚醚多元醇和二异氰酸酯按照一定的比例混合，并在一定温度下进行反应。
3.反应一段时间后，产生聚氨酯预聚体。
制备聚氨酯泡沫塑料1.在聚氨酯预聚体中添加发泡剂、催化剂等辅助剂。
2.将发泡剂溶解在预聚体中，并在一定条件下进行反应。
3.反应过程中，发泡剂会分解生成气体，使泡沫塑料形成。
4.经过固化和成型处理后，制备出聚氨酯泡沫塑料。
物理特性聚氨酯泡沫塑料具有以下主要物理特性：1.轻质：聚氨酯泡沫塑料的密度低，因此质量轻，方便搬运和使用。
2.隔热：聚氨酯泡沫塑料具有良好的隔热性能，可以有效减少热量的传导和散失。
3.吸音：聚氨酯泡沫塑料有良好的吸音性能，可以减少噪音对周围环境的干扰。
4.阻燃：聚氨酯泡沫塑料中的阻燃剂可以使其具备较好的阻燃性能，减少火灾风险。
5.耐化学腐蚀：聚氨酯泡沫塑料对一些化学物质具有较好的耐腐蚀性能。
应用领域由于聚氨酯泡沫塑料具有良好的物理特性，因此在各个领域都有广泛的应用，包括：1.建筑行业：聚氨酯泡沫塑料可以用于建筑墙体和屋顶的隔热、保温材料，以提高建筑物的能效。
2.汽车行业：聚氨酯泡沫塑料被广泛应用于汽车座椅、车门、仪表板等部件，以提高乘坐舒适度和安全性。
3.家具行业：聚氨酯泡沫塑料可以制作床垫、沙发垫等家具，具有舒适的触感和吸震效果。
4.电子行业：聚氨酯泡沫塑料可以用作电子产品的保护材料，具有防震、绝缘等特性。
总之，聚氨酯泡沫塑料在各个领域都有着广泛的应用，其优异的物理特性使其成为一种重要的塑料材料。
随着科技的进步，聚氨酯泡沫塑料的制备方法和性能还将不断改进和提升，为各个行业带来更多的应用可能性。
实验二十二 聚氨酯泡沫塑料的制备一、实验原理聚氨酯是由异氰酸酯和羟基化合物通过逐步加聚反应得到的聚合物。
它具有各方面的优良性能，因此得到广泛的应用。
目前已有的聚氨酯产品有：聚氨酯橡胶、聚氨酯泡沫塑料聚氨酯人造革、聚氨酯涂料及粘结剂。
其中以聚氨酯泡沫塑料的产量最大，由于它具有消音、隔热、防震的特点，所以主要用于各种车辆的座垫、消音防震材料以及各种包装。
聚氨酿泡沫塑料按其柔韧性的大小可以分为：软泡沫和硬泡沫两大类，另外根据泡沫中气孔的形状又可以分为开孔型和闭孔型两类。
软泡沫—般是由异氰酸酸与双官能团长链聚醚反应合成的，而硬泡沫则是由多官能团的异氰酸酯与多官能团的聚醚(聚酯)制备的。
在聚氨酯泡沫塑料的制备过程中，主要发生以下三个反应：(1)加成反应 O C N R N C O +HO OH NH C O O 加成反应生成的线型聚氨酯，作为反应物的羟基化合物一般是低分子量的聚醚(聚酯)， 分子量不超过5000。
(2)发泡反应O C N R N C O +NH C O OH H 2O NH 2+CO 2 这个反应产生出大量的C02，由于反应体系中粘度很大，不能逸出，从而在体系内部把反应物扩充成许多气泡的泡沫体，所以它是形成泡沫体的主要因素。
(3)交联反应(凝胶反应)这个反应导致支化、交联，产生凝胶化作用，从而有效把CO 2气体保留在泡沫体内部。
在以上的三步反应中，还需要加入几种催化剂，如：有机锡、叔胺等。
它可以加速异氰酸酯、水、聚醚之间的反应，使泡沫体迅速的生成。
如果我们适当的调节催化剂，反应物料的用量以及控制反应条件，使这三步反应能够紧密的配合，在发泡反应进行的同时，聚合物迅速的生成，使体系的粒度强在聚合体内扩充出许多气泡，最后产生凝胶化，使气大，从而将发泡反应产生的C02泡固定下来，得到我们所需的泡沫塑料。
聚氨酯泡沫塑料按其柔韧性可分为软泡沫和硬泡沫，主要取决于所用的聚醚或聚酯多元醇，使用较高分子量及相应较低羟值的线形聚醚或聚酯多元醇时，得到的产物交联度较低，为软质泡沫；若用短链或支链较多的聚醚或聚酯多元醇时，为硬质泡沫。

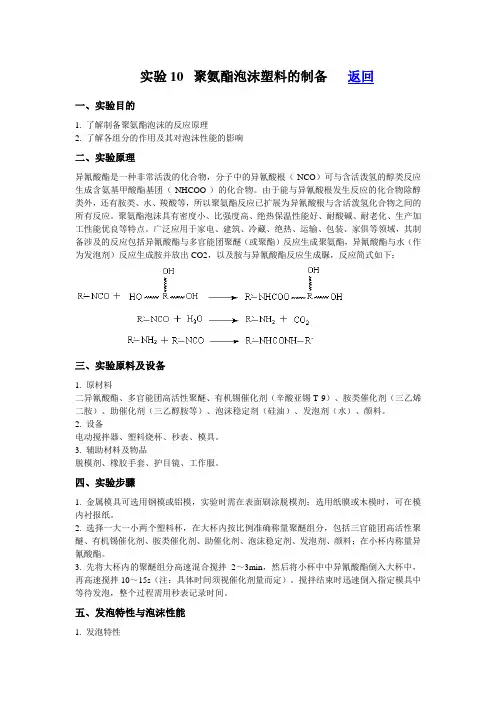

实验10 聚氨酯泡沫塑料的制备返回一、实验目的1. 了解制备聚氨酯泡沫的反应原理2. 了解各组分的作用及其对泡沫性能的影响二、实验原理异氰酸酯是一种非常活泼的化合物，分子中的异氰酸根（-NCO）可与含活泼氢的醇类反应生成含氨基甲酸酯基团（-NHCOO-）的化合物。
由于能与异氰酸根发生反应的化合物除醇类外，还有胺类、水、羧酸等，所以聚氨酯反应已扩展为异氰酸根与含活泼氢化合物之间的所有反应。
聚氨酯泡沫具有密度小、比强度高、绝热保温性能好、耐酸碱、耐老化、生产加工性能优良等特点。
广泛应用于家电、建筑、冷藏、绝热、运输、包装、家俱等领域，其制备涉及的反应包括异氰酸酯与多官能团聚醚（或聚酯）反应生成聚氨酯，异氰酸酯与水（作为发泡剂）反应生成胺并放出CO2，以及胺与异氰酸酯反应生成脲，反应简式如下：三、实验原料及设备1. 原材料二异氰酸酯、多官能团高活性聚醚、有机锡催化剂（辛酸亚锡T-9）、胺类催化剂（三乙烯二胺）、助催化剂（三乙醇胺等）、泡沫稳定剂（硅油）、发泡剂（水）、颜料。
2. 设备电动搅拌器、塑料烧杯、秒表、模具。
3. 辅助材料及物品脱模剂、橡胶手套、护目镜、工作服。
四、实验步骤1. 金属模具可选用钢模或铝模，实验时需在表面刷涂脱模剂；选用纸膜或木模时，可在模内衬报纸。
2. 选择一大一小两个塑料杯，在大杯内按比例准确称量聚醚组分，包括三官能团高活性聚醚、有机锡催化剂、胺类催化剂、助催化剂、泡沫稳定剂、发泡剂、颜料；在小杯内称量异氰酸酯。
3. 先将大杯内的聚醚组分高速混合搅拌2～3min，然后将小杯中中异氰酸酯倒入大杯中，再高速搅拌10～15s（注：具体时间须视催化剂量而定）。
搅拌结束时迅速倒入指定模具中等待发泡，整个过程需用秒表记录时间。
五、发泡特性与泡沫性能1. 发泡特性记录物料倒入模具后，泡沫升起时间、乳白时间、凝胶时间。
泡沫升起时间是指从物料混合起至泡沫完全升起的时间；乳白时间指泡沫升起后颜色发生变化，由黄色或其它颜色变为白色的时间（注：物料中含颜料时，颜色会由深变浅），时间段同样从物料混合起至泡沫颜色不再变化为止；凝胶时间指从物料混合起至泡沫不粘手时为至，通常用手指感受泡沫是否凝胶，不粘手时说明泡沫已凝胶。
聚氨酯泡沫塑料的配方设计1,建筑用PU夹芯发泡板材配方组成（质量分）聚醚9506 30 AC 发泡剂0.5聚酯P3152 60 添加型/ 反应型复合17泡沫稳定剂 2.5 HCFC-141b 25-27复配催化剂 3.2 PAPI(44V20) 230加工条件：1, 环境温度：24- 25'C2, 搅拌速度：2900r/min3, 搅拌时间：9-10s4, 模具温度：40- 45C5, 熟化温度：90- 100C相关性能：泡沫密度0.038g/cm3 ;压缩强度235MPq拉伸强度255MPq热导率0.019W/M .K; 粘接强度312MPa。
2, 冰箱用聚氨酯硬质泡沫塑料配方组成（质量份）聚醚HBL-06 90-96 聚酯HBL-16 4-10 二甲基环己胺2-4 六氢化三奈1-2 相关性能：泡沫密度3, 开孔型微孔泡沫芯材配方配方组成（质量份）聚醚多元醇100 泡沫稳定剂0.5-1.0开孔机0.5-1.04, 环戊烷发泡的组合聚醚配方组成（质量份）聚醚多元醇100 匀泡剂 2催化剂 1.2-2.0 PAPI5, 组合聚醚WF101配方配方组成（质量份）硬泡聚醚NH-4201 100泡沫稳定剂1.5-3 乳化剂1-2 催化剂1-2 泡沫稳定剂1.5-2.5 水 1.5-2.5HFC-245fa 30-40PAPI 1500.0346g/cm3 ,热导率20.2mW/m.K复合催化剂3-6发泡剂7-10水1.8-2.4 环戊烷12-14 1.05-1.10交联剂2-4 水1-3异戊烷6-166，复合面料泡沫垫 配方组成（质量份）聚醚三元醇（ MN=6000） 100山梨醇聚醚多元醇 胺催化剂 NIAX-1 胺催化剂 NIAX-4 7，软质 PU 泡沫塑料配方组成（质量份） 1# 2# 3# 4# 5# 6#聚醚多元醇 100 100 100 100 100 100 异氰酸酯 37.5 51.1 51.1 53.5 51.1 64.6水2.7 4.04.04.24.05.0F11硅油表面活性剂 0.8 0.90.9 1.11.1 1.3胺催化剂 0.1 0.12 0.1 0.12 0.15 0.15 锡催化剂0.20.240.24 0.210.25 0.25相对密度 0.034 0.028 0.026 0.024 0.020 0.020 拉伸强度 0.11 0.100.10 0.09 0.08 0.05伸长率 130 120 140 145 16075 压缩变形3.5 5.05.54.86.95.8 8,聚醚型块状PU 软质泡沫塑料配方组成（质量份） 聚醚三元醇100泡沫稳定剂0.1TDI80/2045-47水 3-4有机锡 0.3-0.5F-110-15叔胺0.2-0.3相关性能： 相对密度 0.02-0.025 ；拉伸强度 0.09-0.1MPa ；撕裂强度 0.3-0.4KN/m ；伸长率 200%-500%;50$%压缩强度 0.006MPa ；落球回弹率 35-40%9, PU 硬质泡沫塑料（配方组成）质量份浇注配方 喷涂配方 浇注配方喷涂配方2 型阻燃醚 100 100 F11 80 -403聚醚70 18TCEP(发泡剂 ） 806泡沫稳剂 5 5水 - 6有机锡0.80.1 PAPI 290197三乙烯二胺 / 乙二醇 8--10,聚氨酯泡沫塑料配方组成（质量份）聚醚 100 ； 硅油 1-4 ； PAPI 140-180 ； 三乙醇胺 0.7-1.5 ；蒸馏水 0.4-1.5 。
