GW5-110kV隔离开关常见故障及其改造

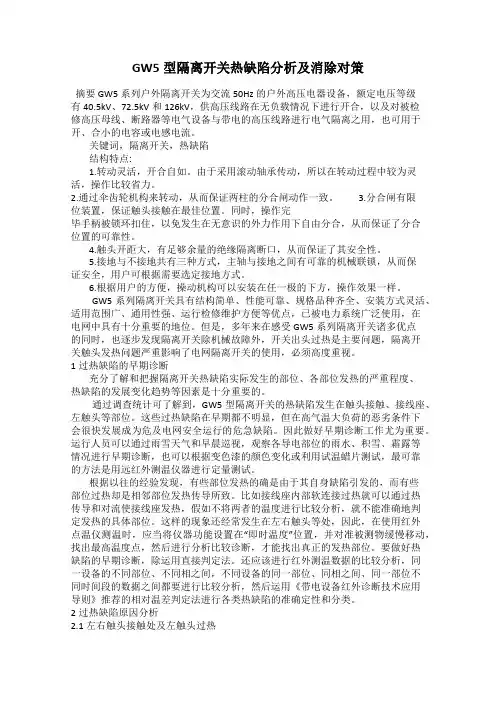

GW5型隔离开关热缺陷分析及消除对策摘要 GW5系列户外隔离开关为交流50Hz的户外高压电器设备，额定电压等级有40.5kV、72.5kV和126kV，供高压线路在无负载情况下进行开合，以及对被检修高压母线、断路器等电气设备与带电的高压线路进行电气隔离之用，也可用于开、合小的电容或电感电流。

关键词，隔离开关，热缺陷结构特点:1.转动灵活，开合自如。

由于采用滚动轴承传动，所以在转动过程中较为灵活，操作比较省力。

2.通过伞齿轮机构来转动，从而保证两柱的分合闸动作一致。

3.分合闸有限位装置，保证触头接触在最佳位置。

同时，操作完毕手柄被锁环扣住，以免发生在无意识的外力作用下自由分合，从而保证了分合位置的可靠性。

4.触头开距大，有足够余量的绝缘隔离断口，从而保证了其安全性。

5.接地与不接地共有三种方式，主轴与接地之间有可靠的机械联锁，从而保证安全，用户可根据需要选定接地方式。

6.根据用户的方便，操动机构可以安装在任一极的下方，操作效果一样。

GW5系列隔离开关具有结构简单、性能可靠、规格品种齐全、安装方式灵活、适用范围广、通用性强、运行检修维护方便等优点，已被电力系统广泛使用，在电网中具有十分重要的地位。

但是，多年来在感受GW5系列隔离开关诸多优点的同时，也逐步发现隔离开关除机械故障外，开关出头过热是主要问题，隔离开关触头发热问题严重影响了电网隔离开关的使用，必须高度重视。

1过热缺陷的早期诊断充分了解和把握隔离开关热缺陷实际发生的部位、各部位发热的严重程度、热缺陷的发展变化趋势等因素是十分重要的。

通过调查统计可了解到，GW5型隔离开关的热缺陷发生在触头接触、接线座、左触头等部位。

这些过热缺陷在早期都不明显，但在高气温大负荷的恶劣条件下会很快发展成为危及电网安全运行的危急缺陷。

因此做好早期诊断工作尤为重要。

运行人员可以通过雨雪天气和早晨巡视，观察各导电部位的雨水、积雪、霜露等情况进行早期诊断，也可以根据变色漆的颜色变化或利用试温蜡片测试，最可靠的方法是用远红外测温仪器进行定量测试。

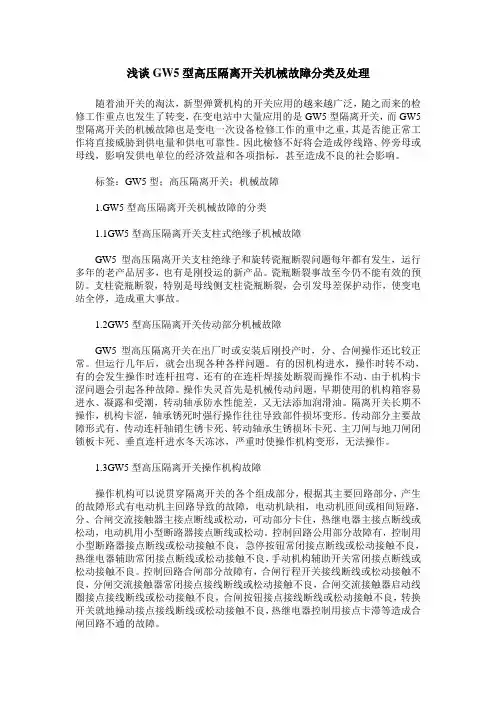

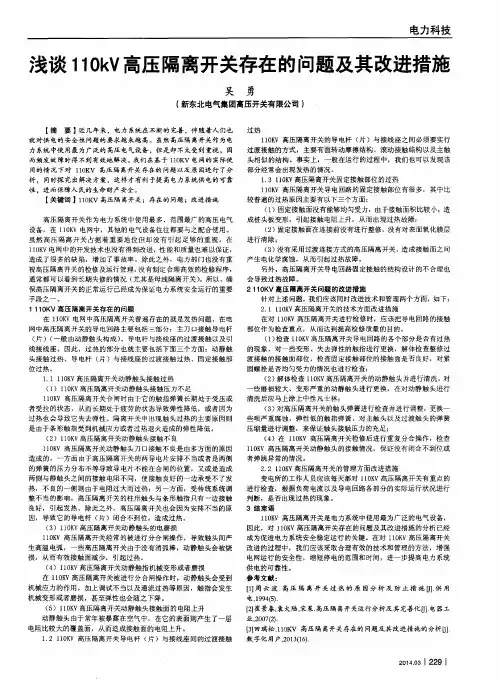

浅谈GW5型高压隔离开关机械故障分类及处理随着油开关的淘汰，新型弹簧机构的开关应用的越来越广泛，随之而来的检修工作重点也发生了转变，在变电站中大量应用的是GW5型隔离开关，而GW5型隔离开关的机械故障也是变电一次设备检修工作的重中之重，其是否能正常工作将直接威胁到供电量和供电可靠性。

因此檢修不好将会造成停线路、停旁母或母线，影响发供电单位的经济效益和各项指标，甚至造成不良的社会影响。

标签：GW5型；高压隔离开关；机械故障1.GW5型高压隔离开关机械故障的分类1.1GW5型高压隔离开关支柱式绝缘子机械故障GW5型高压隔离开关支柱绝缘子和旋转瓷瓶断裂问题每年都有发生，运行多年的老产品居多，也有是刚投运的新产品。

瓷瓶断裂事故至今仍不能有效的预防。

支柱瓷瓶断裂，特别是母线侧支柱瓷瓶断裂，会引发母差保护动作，使变电站全停，造成重大事故。

1.2GW5型高压隔离开关传动部分机械故障GW5型高压隔离开关在出厂时或安装后刚投产时，分、合闸操作还比较正常。

但运行几年后，就会出现各种各样问题。

有的因机构进水，操作时转不动，有的会发生操作时连杆扭弯，还有的在连杆焊接处断裂而操作不动，由于机构卡涩问题会引起各种故障。

操作失灵首先是机械传动问题，早期使用的机构箱容易进水、凝露和受潮，转动轴承防水性能差，又无法添加润滑油。

隔离开关长期不操作，机构卡涩，轴承锈死时强行操作往往导致部件损坏变形。

传动部分主要故障形式有，传动连杆轴销生锈卡死、转动轴承生锈损坏卡死、主刀闸与地刀闸闭锁板卡死、垂直连杆进水冬天冻冰，严重时使操作机构变形，无法操作。

1.3GW5型高压隔离开关操作机构故障操作机构可以说贯穿隔离开关的各个组成部分，根据其主要回路部分，产生的故障形式有电动机主回路导致的故障，电动机缺相，电动机匝间或相间短路，分、合闸交流接触器主接点断线或松动，可动部分卡住，热继电器主接点断线或松动，电动机用小型断路器接点断线或松动。

控制回路公用部分故障有，控制用小型断路器接点断线或松动接触不良，急停按钮常闭接点断线或松动接触不良，热继电器辅助常闭接点断线或松动接触不良，手动机构辅助开关常闭接点断线或松动接触不良。

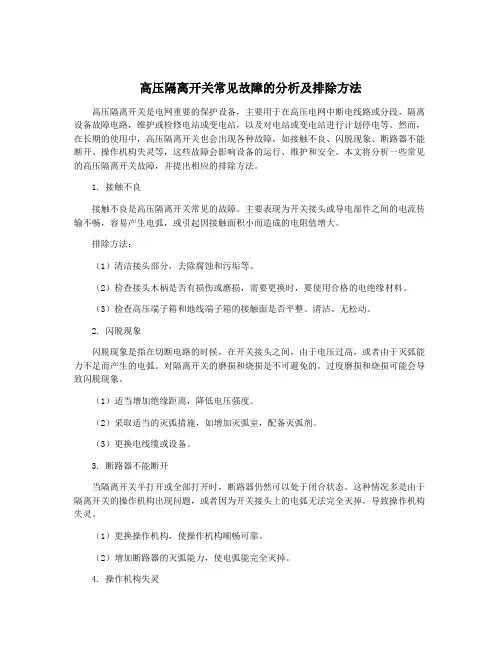

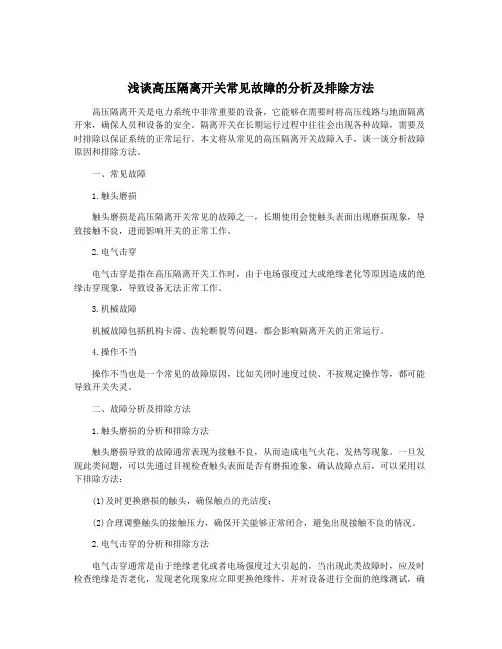

高压隔离开关常见故障的分析及排除方法高压隔离开关是电网重要的保护设备，主要用于在高压电网中断电线路或分段，隔离设备故障电路，维护或检修电站或变电站，以及对电站或变电站进行计划停电等。

然而，在长期的使用中，高压隔离开关也会出现各种故障，如接触不良、闪脱现象、断路器不能断开、操作机构失灵等，这些故障会影响设备的运行、维护和安全。

本文将分析一些常见的高压隔离开关故障，并提出相应的排除方法。

1. 接触不良接触不良是高压隔离开关常见的故障。

主要表现为开关接头或导电部件之间的电流传输不畅，容易产生电弧，或引起因接触面积小而造成的电阻值增大。

排除方法：（1）清洁接头部分，去除腐蚀和污垢等。

（2）检查接头木柄是否有损伤或磨损，需要更换时，要使用合格的电绝缘材料。

（3）检查高压端子箱和地线端子箱的接触面是否平整、清洁、无松动。

2. 闪脱现象闪脱现象是指在切断电路的时候，在开关接头之间，由于电压过高，或者由于灭弧能力不足而产生的电弧。

对隔离开关的磨损和烧损是不可避免的。

过度磨损和烧损可能会导致闪脱现象。

（1）适当增加绝缘距离，降低电压强度。

（2）采取适当的灭弧措施，如增加灭弧室，配备灭弧剂。

（3）更换电线缆或设备。

3. 断路器不能断开当隔离开关半打开或全部打开时，断路器仍然可以处于闭合状态。

这种情况多是由于隔离开关的操作机构出现问题，或者因为开关接头上的电弧无法完全灭掉，导致操作机构失灵。

（1）更换操作机构，使操作机构顺畅可靠。

（2）增加断路器的灭弧能力，使电弧能完全灭掉。

4. 操作机构失灵开关机构出现问题，也是高压隔离开关常见的故障。

一些潜在的原因包括潮湿、锈蚀，和变型问题。

例如，机构的各个部件可能松动或滑动，使得操作偏离约束范围。

更加严重的问题可能会导致操作机构下降到设备内部，使操作者面临电击的危险。

（1）进行机构的维护和改装。

（2）使用具有更高防雨、防潮、防锈等特性的材料进行防护。

（3）检查机构的约束部分，以保证操作偏差从根本上得到解决。

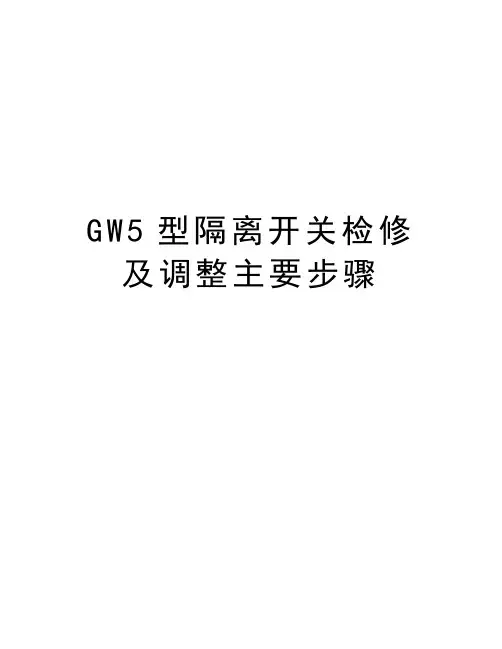

G W5型隔离开关检修及调整主要步骤GW5型隔离开关检修及调整主要步骤一、个人防护用品准备：1、检修人员必须穿工作服、胶鞋并戴线手套；2、选安全帽：外观检查、帽带、帽衬、是否在使用期限内。

二、作业现场安全措施检查：1、核对检修设备名称、检查与其连接的设备有无明显断开点，检修设备两侧是否接地（地线或接地刀闸）；2、检查接地刀闸关合是否良好，接地线接触是否可靠；3、与检修设备相连接的设备操作把手上是否挂“禁止合闸、有人工作”标示牌；4、检修设备周围是否装设安全遮拦，遮拦上是否挂适当数量的“止步、高压危险”通道入口处是否放“从此进出”标示牌；5、检查电动操作机构电源是否断开，机构操作把手上是否悬挂“在此工作”标示牌；6、检查安全带、腰绳是在试验周期内。

腰绳及组件是否合格；7、检查梯子是否有合格证、梯脚是否有防滑套、梯蹬是否牢固；8、工器具准备齐全，并定置摆放。

三、单相隔离开关修前检查：1、检查操作是否灵活。

2、测量参数：（1）两个接线夹端的距离(A)为：1300mm；（2）隔离开关瓷瓶上部两铁法兰之间的距离（B）为815mm；（3）每个绝缘子的接线夹端部至底座的下平面水平线的距离(E)为：1330mm；（4）两轴承座装配上罩之间距离为180mm；（5）隔离开关主回路电阻测量。

五、单相隔离开关检修作业步骤及工艺要求、质量标准：（一）单相隔离开关分解：1、拆下固定接线座四个螺栓,取下接线座和触头装配；2、拆下支持绝缘子与轴承座装配固定的四个螺栓，取下支持绝缘子，并放置在地面上；3、拆下两个轴承座装配之间固定用双头螺栓，然后拆下轴承座装配与底座固定螺栓，取下轴承座装配；（二）GW5型隔离开关支柱绝缘子检查：1.GW5型隔离开关支柱绝缘子检查：（1）清扫绝缘子表面；（2）检查绝缘子有无开裂或损坏，如有破损、裂纹，应予以更换；（3）检查铸铁法兰与绝缘子浇装处有无松动、开裂、和脱落，若有松动应予以更换，如铁法兰与绝缘子间浇装物脱落应进行处理，并涂防水胶；检查法兰盘有无开裂，若有开裂应更换；（4）检查上、下法兰螺孔情况，并用丝锥套攻，清除灰尘和铁锈，孔内涂黄油，上、下法兰刷防锈漆；（5）检查支柱绝缘子瓷裙有无损坏，如有轻微缺块，可用坏氧树脂或硅橡胶补齐，如损坏严重应更换。

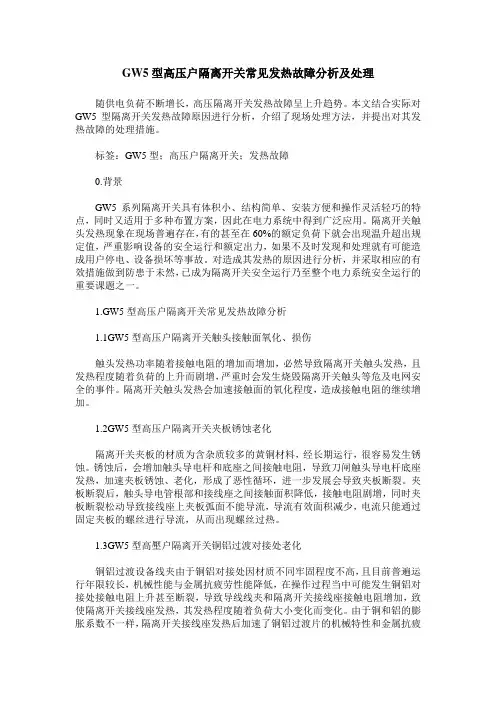

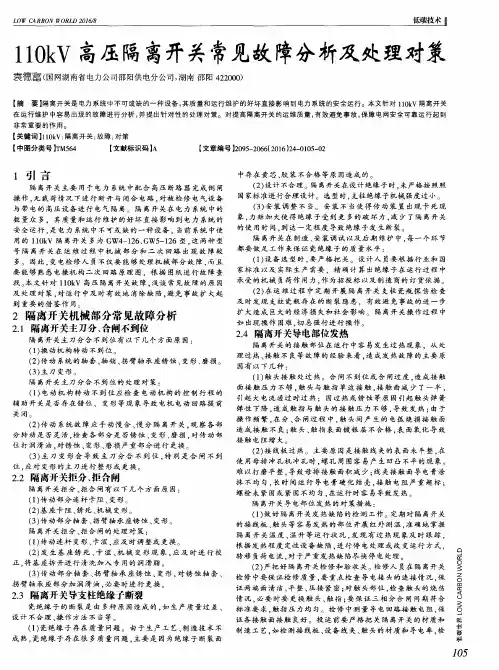

GW5型高压户隔离开关常见发热故障分析及处理随供电负荷不断增长，高压隔离开关发热故障呈上升趋势。

本文结合实际对GW5型隔离开关发热故障原因进行分析，介绍了现场处理方法，并提出对其发热故障的处理措施。

标签：GW5型；高压户隔离开关；发热故障0.背景GW5系列隔离开关具有体积小、结构简单、安装方便和操作灵活轻巧的特点，同时又适用于多种布置方案，因此在电力系统中得到广泛应用。

隔离开关触头发热现象在现场普遍存在，有的甚至在60%的额定负荷下就会出现温升超出规定值，严重影响设备的安全运行和额定出力，如果不及时发现和处理就有可能造成用户停电、设备损坏等事故。

对造成其发热的原因进行分析，并采取相应的有效措施做到防患于未然，已成为隔离开关安全运行乃至整个电力系统安全运行的重要课题之一。

1.GW5型高压户隔离开关常见发热故障分析1.1GW5型高压户隔离开关触头接触面氧化、损伤触头发热功率随着接触电阻的增加而增加，必然导致隔离开关触头发热，且发热程度随着负荷的上升而剧增，严重时会发生烧毁隔离开关触头等危及电网安全的事件。

隔离开关触头发热会加速接触面的氧化程度，造成接触电阻的继续增加。

1.2GW5型高压户隔离开关夹板锈蚀老化隔离开关夹板的材质为含杂质较多的黄铜材料，经长期运行，很容易发生锈蚀。

锈蚀后，会增加触头导电杆和底座之间接触电阻，导致刀闸触头导电杆底座发热，加速夹板锈蚀、老化，形成了恶性循环，进一步发展会导致夹板断裂。

夹板断裂后，触头导电管根部和接线座之间接触面积降低，接触电阻剧增，同时夹板断裂松动导致接线座上夹板弧面不能导流，导流有效面积减少，电流只能通过固定夹板的螺丝进行导流，从而出现螺丝过热。

1.3GW5型高壓户隔离开关铜铝过渡对接处老化铜铝过渡设备线夹由于铜铝对接处因材质不同牢固程度不高，且目前普遍运行年限较长，机械性能与金属抗疲劳性能降低，在操作过程当中可能发生铜铝对接处接触电阻上升甚至断裂，导致导线线夹和隔离开关接线座接触电阻增加，致使隔离开关接线座发热，其发热程度随着负荷大小变化而变化。
