隔离开关常见故障分析及防事故措施

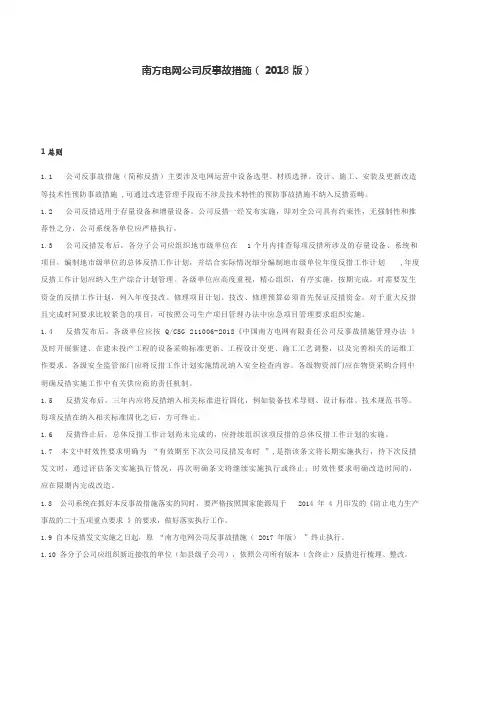

南方电网公司反事故措施（ 2018 版）1 总则1.1 公司反事故措施（简称反措）主要涉及电网运营中设备选型、材质选择、设计、施工、安装及更新改造等技术性预防事故措施 ,可通过改进管理手段而不涉及技术特性的预防事故措施不纳入反措范畴。

1.2 公司反措适用于存量设备和增量设备。

公司反措一经发布实施，即对全公司具有约束性，无强制性和推荐性之分，公司系统各单位应严格执行。

1.3 公司反措发布后，各分子公司应组织地市级单位在 1 个月内排查每项反措所涉及的存量设备、系统和项目，编制地市级单位的总体反措工作计划，并结合实际情况细分编制地市级单位年度反措工作计划,年度反措工作计划应纳入生产综合计划管理。

各级单位应高度重视，精心组织，有序实施，按期完成。

对需要发生资金的反措工作计划，列入年度技改、修理项目计划。

技改、修理预算必须首先保证反措资金。

对于重大反措且完成时间要求比较紧急的项目，可按照公司生产项目管理办法中应急项目管理要求组织实施。

1.4 反措发布后，各级单位应按 Q/CSG 211006-2018《中国南方电网有限责任公司反事故措施管理办法》及时开展新建、在建未投产工程的设备采购标准更新、工程设计变更、施工工艺调整，以及完善相关的运维工作要求。

各级安全监管部门应将反措工作计划实施情况纳入安全检查内容。

各级物资部门应在物资采购合同中明确反措实施工作中有关供应商的责任机制。

1.5 反措发布后，三年内应将反措纳入相关标准进行固化，例如装备技术导则、设计标准、技术规范书等。

每项反措在纳入相关标准固化之后，方可终止。

1.6 反措终止后，总体反措工作计划尚未完成的，应持续组织该项反措的总体反措工作计划的实施。

1.7 本文中时效性要求明确为“有效期至下次公司反措发布时”,是指该条文将长期实施执行，待下次反措发文时，通过评估条文实施执行情况，再次明确条文将继续实施执行或终止；时效性要求明确改造时间的，应在限期内完成改造。

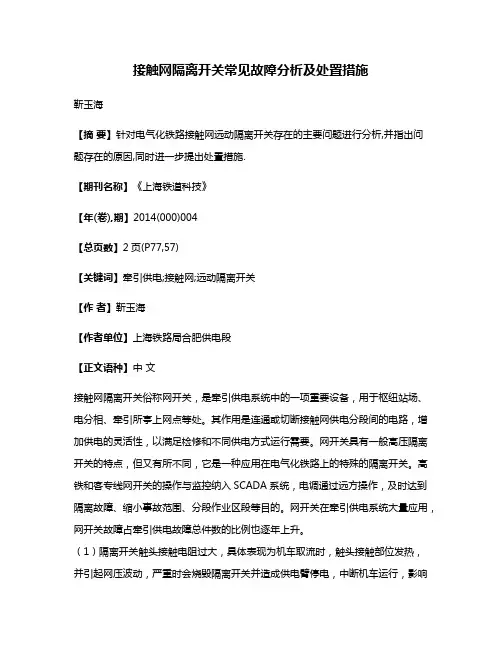

接触网隔离开关常见故障分析及处置措施靳玉海【摘要】针对电气化铁路接触网远动隔离开关存在的主要问题进行分析,并指出问题存在的原因,同时进一步提出处置措施.【期刊名称】《上海铁道科技》【年(卷),期】2014(000)004【总页数】2页(P77,57)【关键词】牵引供电;接触网;远动隔离开关【作者】靳玉海【作者单位】上海铁路局合肥供电段【正文语种】中文接触网隔离开关俗称网开关，是牵引供电系统中的一项重要设备，用于枢纽站场、电分相、牵引所亭上网点等处。

其作用是连通或切断接触网供电分段间的电路，增加供电的灵活性，以满足检修和不同供电方式运行需要。

网开关具有一般高压隔离开关的特点，但又有所不同，它是一种应用在电气化铁路上的特殊的隔离开关。

高铁和客专线网开关的操作与监控纳入SCADA系统，电调通过远方操作，及时达到隔离故障、缩小事故范围、分段作业区段等目的。

网开关在牵引供电系统大量应用，网开关故障占牵引供电故障总件数的比例也逐年上升。

（1）隔离开关触头接触电阻过大，具体表现为机车取流时，触头接触部位发热，并引起网压波动，严重时会烧毁隔离开关并造成供电臂停电，中断机车运行，影响铁路运输。

这种故障产生的原因有以下几种情况：合闸不到位；触头紧固件松动或压缩弹簧松驰；触头表面氧化、脏污，有灼伤；开关过负荷。

（2）隔离开关开关瓷柱脏污或破损，造成闪络、击穿，使接触网对地短路，造成变电所跳闸和部分接触网停电，使动车组中断运行。

（3）隔离开关引线与设备线夹、网上电连接线夹连接接触不良，烧坏线夹或烧断引线；设备线夹与隔离开关接触不良，造成烧毁线夹或隔离开关触头；引线烧断后，断头或脱落部分落至接触线以下时，可能造成打坏受电弓或缠绕受电弓造成更加严重的弓网事故。

（4）隔离开关电动操作机构故障，开关电动操作时拒动或开合不到位，延误接触网送电。

（5）隔离开关远动故障，常见故障为隔离开关的遥信位不能上传给远方的调度中心，开关出现不定态；电调通过SCADA系统对开关进行远动操作时开关拒动。

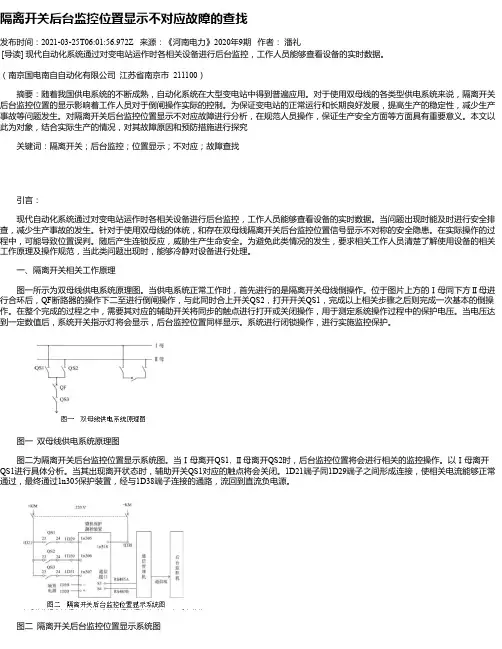

隔离开关后台监控位置显示不对应故障的查找发布时间：2021-03-25T06:01:56.972Z 来源：《河南电力》2020年9期作者：潘礼[导读] 现代自动化系统通过对变电站运作时各相关设备进行后台监控，工作人员能够查看设备的实时数据。

（南京国电南自自动化有限公司江苏省南京市 211100）摘要：随着我国供电系统的不断成熟，自动化系统在大型变电站中得到普遍应用。

对于使用双母线的各类型供电系统来说，隔离开关后台监控位置的显示影响着工作人员对于倒闸操作实际的控制。

为保证变电站的正常运行和长期良好发展，提高生产的稳定性，减少生产事故等问题发生。

对隔离开关后台监控位置显示不对应故障进行分析，在规范人员操作，保证生产安全方面等方面具有重要意义。

本文以此为对象，结合实际生产的情况，对其故障原因和预防措施进行探究关键词：隔离开关；后台监控；位置显示；不对应；故障查找引言：现代自动化系统通过对变电站运作时各相关设备进行后台监控，工作人员能够查看设备的实时数据。

当问题出现时能及时进行安全排查，减少生产事故的发生。

针对于使用双母线的体统，和存在双母线隔离开关后台监控位置信号显示不对称的安全隐患。

在实际操作的过程中，可能导致位置误判。

随后产生连锁反应，威胁生产生命安全。

为避免此类情况的发生，要求相关工作人员清楚了解使用设备的相关工作原理及操作规范，当此类问题出现时，能够冷静对设备进行处理。

一、隔离开关相关工作原理图一所示为双母线供电系统原理图。

当供电系统正常工作时，首先进行的是隔离开关母线倒操作。

位于图片上方的Ⅰ母同下方Ⅱ母进行合环后，QF断路器的操作下二至进行倒闸操作，与此同时合上开关QS2，打开开关QS1，完成以上相关步骤之后则完成一次基本的倒操作。

在整个完成的过程之中，需要其对应的辅助开关将同步的触点进行打开或关闭操作，用于测定系统操作过程中的保护电压。

当电压达到一定数值后，系统开关指示灯将会显示，后台监控位置同样显示。

35kV开关柜常见故障及预控措施分析摘要：随着人们的生活水平不断的提高和进步，工业的发展也越来越好，导致地球上可利用的常规能源日益稀缺。

为实现能源的可持续发展，保障经济的可持续发展和社会的不断进步，新能源和可再生能源的发展已成为世界各国的重大课题。

十年来，我国建设了大量风力发电站，创造了风力发电行业的历史记录。

风电场风力发电机组到升压站的电力传输大多采用35KV架空集电线路或电缆线路；同时，35KV金属铠装开关柜已成为电压最高的开关柜。

开关柜在风电行业应用广泛，也是环节数量最多的设备。

一旦发生故障，后果非常严重，往往一个开关柜发生故障，会影响整个母线或相邻的开关柜，造成区域性停电或大面积停电。

关键词：35kV开关柜；故障；预控措施引言35kV高压开关柜位于变压器低压侧，连接变压器和负载用户，可以控制和保护用电设备。

但是，由于目前的设计和控制问题，35kV高压开关柜还存在绝缘水平不足的问题，部分设备的保护水平不能满足用户的要求。

35kV高压开关柜带电检测可有效检测设备局部放电，为电力系统安全运行做出贡献。

因此，有必要认真研究用于检测35kV高压开关柜局部放电的技术，以有效促进35kV高压开关柜的稳定运行。

1开关柜绝缘下降原因分析1.1设备制造质量和工艺缺陷高压开关柜的装配工艺和制造质量将极大地影响其完整性和耐压性。

1#35kV变电站所有35kV开关柜均受空间限制。

所有开关柜均为非标产品，现场测量。

母线在安装过程中发生偏移或在运行过程中振动位置发生偏移。

母线与套管之间的气隙分布不均匀，相应的电场分布不均匀。

会发生放电。

随着时间的推移，母线表面热缩套管的绝缘层会损坏；其次，支撑陶瓷柱的紧固位置没有绝缘，不仅集中电场的局部场强受到影响，而且相互之间的绝缘距离也受到影响。

1.2空气绝缘间隙过小空气绝缘一般是指高压开关柜中带电体之间的绝缘，也包括带电体与大地之间的绝缘。

根据《高压配电设备设计技术规程》（DL/T5352-2018），35kV空气绝缘最小间隙为300mm，10kV空气绝缘最小间隙为125mm。

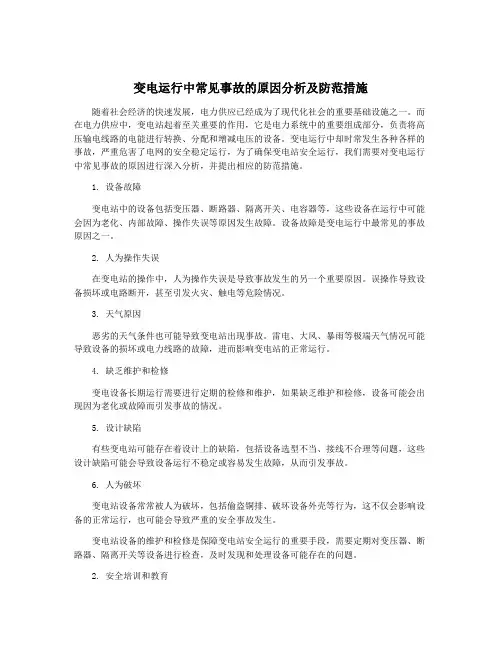

变电运行中常见事故的原因分析及防范措施随着社会经济的快速发展，电力供应已经成为了现代化社会的重要基础设施之一。

而在电力供应中，变电站起着至关重要的作用，它是电力系统中的重要组成部分，负责将高压输电线路的电能进行转换、分配和增减电压的设备。

变电运行中却时常发生各种各样的事故，严重危害了电网的安全稳定运行，为了确保变电站安全运行，我们需要对变电运行中常见事故的原因进行深入分析，并提出相应的防范措施。

1. 设备故障变电站中的设备包括变压器、断路器、隔离开关、电容器等，这些设备在运行中可能会因为老化、内部故障、操作失误等原因发生故障。

设备故障是变电运行中最常见的事故原因之一。

2. 人为操作失误在变电站的操作中，人为操作失误是导致事故发生的另一个重要原因。

误操作导致设备损坏或电路断开，甚至引发火灾、触电等危险情况。

3. 天气原因恶劣的天气条件也可能导致变电站出现事故。

雷电、大风、暴雨等极端天气情况可能导致设备的损坏或电力线路的故障，进而影响变电站的正常运行。

4. 缺乏维护和检修变电设备长期运行需要进行定期的检修和维护，如果缺乏维护和检修，设备可能会出现因为老化或故障而引发事故的情况。

5. 设计缺陷有些变电站可能存在着设计上的缺陷，包括设备选型不当、接线不合理等问题，这些设计缺陷可能会导致设备运行不稳定或容易发生故障，从而引发事故。

6. 人为破坏变电站设备常常被人为破坏，包括偷盗铜排、破坏设备外壳等行为，这不仅会影响设备的正常运行，也可能会导致严重的安全事故发生。

变电站设备的维护和检修是保障变电站安全运行的重要手段，需要定期对变压器、断路器、隔离开关等设备进行检查，及时发现和处理设备可能存在的问题。

2. 安全培训和教育对变电站操作人员进行安全培训和教育，提高他们的安全意识和操作能力，防止因为操作失误导致的事故发生。

3. 增强设备监控能力建设完善的监控系统，对变电设备的运行状态进行实时监控，及时发现并处理设备运行中的异常情况。

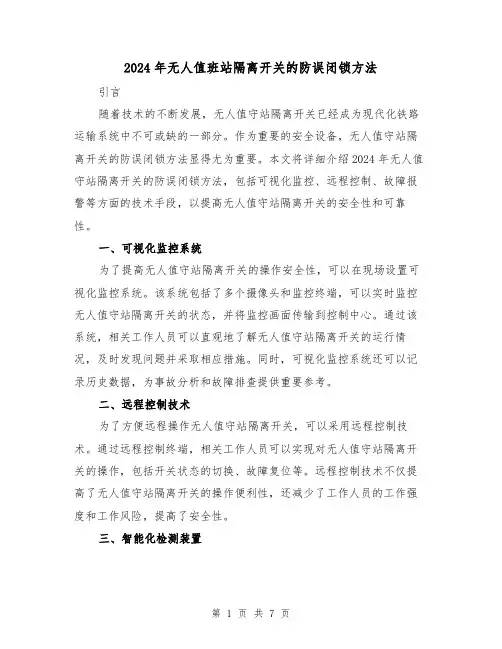

2024年无人值班站隔离开关的防误闭锁方法引言随着技术的不断发展，无人值守站隔离开关已经成为现代化铁路运输系统中不可或缺的一部分。

作为重要的安全设备，无人值守站隔离开关的防误闭锁方法显得尤为重要。

本文将详细介绍2024年无人值守站隔离开关的防误闭锁方法，包括可视化监控、远程控制、故障报警等方面的技术手段，以提高无人值守站隔离开关的安全性和可靠性。

一、可视化监控系统为了提高无人值守站隔离开关的操作安全性，可以在现场设置可视化监控系统。

该系统包括了多个摄像头和监控终端，可以实时监控无人值守站隔离开关的状态，并将监控画面传输到控制中心。

通过该系统，相关工作人员可以直观地了解无人值守站隔离开关的运行情况，及时发现问题并采取相应措施。

同时，可视化监控系统还可以记录历史数据，为事故分析和故障排查提供重要参考。

二、远程控制技术为了方便远程操作无人值守站隔离开关，可以采用远程控制技术。

通过远程控制终端，相关工作人员可以实现对无人值守站隔离开关的操作，包括开关状态的切换、故障复位等。

远程控制技术不仅提高了无人值守站隔离开关的操作便利性，还减少了工作人员的工作强度和工作风险，提高了安全性。

三、智能化检测装置为了及时发现无人值班站隔离开关的故障和异常情况，可以在其上安装智能化检测装置。

这些装置可以监测开关的温度、电流、电压、电阻等参数，并通过无线传感器将数据传输到监控终端。

一旦发现异常情况，智能化检测装置将立即发出警报，并通过远程控制系统进行相应的处理。

这样可以提前预防和处理开关故障，保证无人值守站隔离开关的正常运行。

四、故障报警系统为了及时处理无人值守站隔离开关的故障情况，可以建立故障报警系统。

该系统可以通过监测装置实时监测无人值守站隔离开关的运行状态，并一旦发现故障情况，立即发出报警信号。

相关工作人员可以通过故障报警系统及时得知故障信息，进行相应的处理。

同时，故障报警系统还可以记录历史数据，方便事后分析和故障排查。

GSSB-AM-245型隔离开关地刀不能合闸分析及改进摘要：本文以GSSB-AM-245型隔离开关地刀不能合闸故障为出发点，详细介绍了GSSB-AM-245型隔离开关地刀的结构以及动作过程，分析了此类型地刀不能合闸的原因，并提出了改进措施。

关键词：隔离开关合闸原因分析1 引言通常在检修过程中，检修人员比较注重对隔离开关的检修，而忽视了对相应接地开关的检修，在实际运行中地刀操作卡涩或合闸不到位比较普遍，严重威胁到检修人员的生命安全，因此对地刀的检修更应该引起重视。

2 接地开关总体说明GSSB-AM-245型隔离开关为双动结构，接地开关的合闸过程包括了旋转过程和垂直向上运动过程，两个连续的过程之后才能完成接地开关的正常合闸，分闸过程同合闸过程相反，首先动触头向下运动后导向块脱离导轨，然后接地开关铝臂旋转到达分闸位，完成分闸。

如下图1所示，为GSSB-AM-245型隔离开关接地开关动臂总体结构。

图1接地开关动臂总体结构3 接地开关操作过程调试地刀合分闸时，应先用手动合分闸操作，合分闸准确无误后，再用电动操作。

接地开关电动合闸操作时，若中途需要中止，中止地刀刀杆与水平面的夹角应低于80度，这种情况下静触头与地刀之间的距离是安全的。

若超过80度情况，再电动合闸就可能出现不正常合闸现象，原因是动触头导向块与静触头配合是有一个导轨，需要一定惯性力完成合闸，首先动触头导向块要插入导轨中，刀头因尼龙块限位停止旋转动作，然后要沿着导轨向上的动作，80度夹角以上合闸使得地刀刀头动能小，导向块不能正确插入导轨中，导致合闸失败。

这种超过80度情况下操作，应查看动触头导向块是否与静触头导轨接触，若未接触则手动分闸到接地开关分闸位置再做其他操作。

若导向块正确卡入导轨内，则需要确认刀头与静触头内导轨是否配合默契，原则上采用手动操作合闸并观察地刀运动方式是否缓慢向上合闸到位，若发生卡塞现象，应通过升降装置到达静触头位置手动分开静触头内部导轨，将地刀与静触头分离。

防止GIS、开关设备事故(1)防止GIS(HGIS)、SF6断路器事故：1)加强设计、制造选型、订货安装调试、验收及投运全过程管理，优选弹簧机构和液压机构。

注意气室划分，绝缘杆、绝缘子等装配前的局放试验，断路器、隔离开关、接地开关机械操作出厂试验次数达到要求。

注意密度继电器与本体的连接方式、母线避雷器和电压互感器设置独立隔离开关（断口）。

选型结构考虑环境因素，布置设计考虑运维巡检、操作、检修等工作需要因素。

2)基建、安装须采取防尘措施，注意抽真空工艺、导体插接良好性检查，进行耐压（局放、冲击耐压）检测，二次回路防跳、非全相传动，合闸电阻检测试验及其他例行试验。

按要求进行出厂、交接及例行试验。

SF6气体须送交质监抽检，注入后须进行湿度试验。

3)运行中加强局放检测，定期检查绝缘拉杆。

液压机构失压处理采取防慢分措施，液压机构注意油质变化。

大修时注意液压（气动）断路器机构分、合闸阀检查。

弹簧断路器定期进行机械特性试验，加强操动机构维护检查。

注意辅助开关触点腐蚀、松动、转切灵活可靠性检查维护。

(2)防止敞开式隔离开关、接地开关事故：1)设计、制造须符合有关完善化技术要求，隔离开关必须配有可靠的机械闭锁，每台隔离开关电动机电源须独立设置。

2)基建时进行法兰防水密封处理，新安装或检修后须进行导电回路电阻测试，手动操作力矩满足相关技术要求。

3)运行中加强导电部分、转动部分、操动机构、绝缘子等检查，防机械卡涩、接头过热、绝缘子断裂等事故。

注意GW6隔离开关的机构蜗轮、蜗杆啮合检查，拐臂过死点调整，平衡弹簧张力检查。

巡检隔离开关、母线支柱绝缘子及法兰裂纹、电晕异常（夜巡），法兰防水层完好情况，定期红外测温。

倒闸操作监视动作灵活情况，卡滞时严禁强行操作。

(3)防止开关柜事故：1)设计、施工优选LSC2类（具有运行连续性功能）、五防、IAC级（内部故障级别）产品。

用于投切电容器的开关柜须配有投切电容器试验报告，且断路器必须为C2级。

文章编号：１００８－７８４２（２０２０）Ｓ０－００６３－０３关于犎犡犇１型机车高压隔离开关接地故障的分析及改进方案探究杨　健（中国铁路武汉局集团有限公司　武汉大功率机车检修段，武汉４３００８３）摘　要　ＨＸＤ１型电力机车的ＢＴ２５．０４型高压隔离开关出现接地故障，机车无法进行隔离保护，造成二次放电故障。

文中对故障情况进行详细分析，并提出优化措施。

关键词　ＨＸＤ１型机车；高压隔离开关；接地；改进中图分类号：Ｕ２６４．３ 文献标志码：Ａ ｄｏｉ：１０．３９６９／ｊ．ｉｓｓｎ．１００８－７８４２．２０２０．Ｓ０．１５ ＨＸＤ１型机车是干线货运用八轴大功率交流传动电力机车。

机车主电路由受电弓、主断路器、高压隔离开关、主变压器及高压连接器组成。

１　犎犡犇１型机车高压隔离开关简介ＨＸＤ１型电力机车每单节车顶配备一台ＢＴ２５．０４型高压隔离开关，其作用是优化机车主电路配置，若车顶设备发生故障，或机车单节牵引变压器发生故障，能将故障部分隔离，维持机车运用，避免发生机破。

该机车高压隔离开关选用的是中车株洲电力机车有限公司生产的ＢＴ２５．０４型，其主要工作原理是利用微机控制系统ＤＸＭ３８模块输出信号（Ａ３５＿０８闭合，Ａ３８＿０６断开），控制电磁阀通过气路板与压力气缸连接，推动传动机构与转轴使得闸刀转动。

同时通过转轴上的凸轮推动微动开关，将电信号传递至微机控制系统ＤＸＭ３１模块，微机通过Ｅ３１＿０２与Ｅ３１＿０３的开断情况来判断高压隔离开关状态（图１）。

２　高压隔离开关接地故障逻辑分析（图２）由于ＨＸＤ１型机车高压隔离开关位于主断路器和高压连接器之间，当高压隔离开关出现接地故障后，结合ＨＸＤ１型机车主电路分析，会出现以下几个方面的问题：（１）ＨＸＤ１型机车主电路是通过机车受电弓连接接触网，闭合主断路器后经过本节主变压器原边接地形成电压；同时通过两组高压隔离开关经过他节主变压器原边接地形成电压。

当高压接地开关出现接地故障，主变压器被短路，原边通过接地故障的高压隔离开关产生支路，同时对地放电。

防止开关设备事故1防止六氟化硫断路器事故1.1加强对六氟化硫断路器的选型、订货、安装调试、验收及投运的全过程管理。

应选择具有良好运行业绩和成熟制造经验生产厂家的产品。

1.2新订货断路器应优先选用弹簧机构、液压机构（包括弹簧储能液压机构）。

1.3GIS在设计过程中应特别注意气室的划分，避免某处故障后劣化的六氟化硫气体造成开关的其他带电部位的闪络，同时也应考虑检修维护的便捷性，保证最大气室气体量不超过8h的气体处理设备的处理能力。

1.4GIS、六氟化硫断路器设备内部的绝缘操作杆、盆式绝缘子、支撑绝缘子等部件必须经过局部放电试验方可装配，要求在试验电压下单个绝缘件的局部放电量不大于3pC。

1.5断路器、隔离开关和接地开关出厂试验时应进行不少于200次的机械操作试验，以保证触头充分磨合。

200次操作完成后应彻底清洁壳体内部，再进行其他出厂试验。

1.6六氟化硫密度继电器与开关设备本体之间的连接方式应满足不拆卸校验密度继电器的要求。

密度继电器应装设在与断路器本体同一运行环境温度的位置，以保证其报警、闭锁触点正确动作。

220kV 及以上分箱结构的断路器每相应安装独立的密度继电器。

户外安装的密度继电器应设置防雨罩，密度继电器防雨箱（罩）应能将表、控制电缆接线端子一起放入，防止指示表、控制电缆接线盒和充放气接口进水受潮。

1.7为防止机组并网断路器单相异常导通造成机组损伤，220kV及以下电压等级的机组并网的断路器应采用三相机械联动式结构。

1.8机组并网断路器宜在并网断路器与机组侧隔离开关间装设带电显示装置，在并网操作时先合入并网断路器的母线侧隔离开关，确认装设的带电显示装置显示无电时方可合入并网断路器的机组／主变压器侧隔离开关。

1.9开关设备机构箱、汇控箱内应有完善的驱潮防潮装置，防止凝露造成二次设备损坏。

1.10室内或地下布置的六氟化硫开关设备室，应配置相应的六氯化硫泄漏检测报警、强力通风及氧含量检测系统。

1.11六氟化硫开关设备现场安装过程中，在进行抽真空处理时，应采用出口带有电磁阀的真空处理设备，且在使用前应检查电磁阀动作可靠，防止抽真空设备意外断电造成真空泵油倒灌进入设备内部。

电厂开关爆炸事故分析和防范措施某电厂发生开关爆炸事故，经事后分析原因为：运行人员未严格执行“两票三制”要求，严重违反工作票收工程序，收工前未进行设备复检和验收。

送电操作中又跳项操作，未对开关本体是否有妨碍送电物（尤其是手车式开关上下触头、开关柜上下触头）进行全面检查等问题。

1.事故经过某电厂#2 机组停机，#1 机组负荷900mw，磨煤机 a、b、c、d、f运行，磨煤机e本体检修。

22：20检修负责人通知运行人员磨煤机e检修工作结束。

值长颜某安排副值班员于某某办理工作票终结手续。

22：30工作票wr2012030145“燃煤#1机组磨煤机 e 设备检修”终结。

值长颜某安排副值班员于某某、季某进行#1炉磨煤机e 开关由冷备用转热备用操作任务。

电气巡检季某填写电气操作票（yxdq201203171，操作任务：#1炉磨煤机e开关61a20由冷备用转热备用，操作人：季某，监护人：于某某），经操作人核对、监护人审核无误后，交值长颜某审核。

23：10值长颜某审核无误后签发操作票。

监护人于某某和操作人季某接令复诵后，两人均携带操作防护面罩、绝缘手套赴现场进行操作，新员工刘某某跟随于某某和季某进行现场学习。

23：23集控室听到有较大异常声响，dcs发“6kv61a段失电”报警，6kv61a段负载跳闸，#1机组rb动作。

因磨煤机a、c跳闸，一次风机a跳闸，锅炉燃烧不稳，紧急投入油枪助燃。

集控室通过监控电视发现#1机6kv开关室内有浓烟，值长立即派人就地检查，发现#1机6kv开关室内有烟冒出，于某某、刘某某已从开关室跑出来，立即安排人员带正压式呼吸器将季某救出，三人均不同程度灼伤。

2.原因分析#1机组停机后检修人员对磨煤机e开关进行耐压试验，18：58试验结束，检修人员将磨煤机e开关送至试验位置。

经勘察事故现场，发现#1炉磨煤机e开关母线侧a、b、c三相静触头严重烧损，负荷侧a、b、c相静触头完好，#1炉磨煤机e开关母线侧静触头b 上留有一试验夹，开关室地面上也发现有一试验夹。

GN30大电流隔离开关的常见缺陷分析及运维策略作者：刘星玮冯普俊肖权锋来源：《机电信息》2020年第03期摘要：对近年发生的两起由10 kV GN30型大电流隔离开关缺陷引起的故障进行了研究，根据该型隔离开关的结构原理，分析了该类型隔离开关存在的常见缺陷，提出了该型大电流隔离开关的整改措施，并总结了相应的运行维护策略，对于预防该类型事故有积极的意义。

关键词：大电流隔离开关;缺陷分析;在线监测0 引言近年，我局连续两次因型号为GN30-10Q的高压柜大电流隔离开关缺陷引起故障。

该类型大电流隔离开关其早期产品由于在设计、制造方面存在不同的缺陷，加上变电运行方面对该类型隔离开关认识不足，事故时有发生。

因该类型开关大量配置在变低、母联刀闸柜，发生故障时，都会造成严重后果，影响电力系统安全稳定运行。

1 两起由GN30大电流隔离开关缺陷引起的故障事故现场一：2017年10月12日，运行人员巡视测温发现：110 kV XX变电站#2主变10 kV侧5022发热，A相99 ℃，B相88 ℃，C相75 ℃，负荷电流2 070 A。

11月3日，检修人员在高压室进行#2主变10 kV侧502开关柜母线室检查时，发现5022隔离开关的B相静触头触指及钢压片散落在母线室柜体内，并且有熔毁现象，其他两相动触棒有烧伤迹象。

检查隔离开关动、静触头，发现隔离开关动触头结构完好，但动触棒部分有熔毁现象，隔离开关静触头结构已破损，触头触指、固定螺栓及钢压片部分有熔毁现象。

事故现场二：2017年12月25日，运行人员巡视测温发现：110 kV XX站#1主变10 kV侧5014大电流GN30隔离开关发热，A相50.9 ℃，B相57.5 ℃，C相87.7 ℃，负荷电流1 619 A。

12月26日，变电站#1主变停电更换5014隔离开关，在停电操作过程中发现母线侧5011隔离开关无法拉开，经倒负荷停电后检查发现5011隔离开关动触棒、触指均有熔毁现象。

一起 500kV GIS 隔离刀闸气室放电原因分析及处理方法摘要：气体绝缘金属封闭开关设备（Gas Insulated Switchgear，GIS）以其结构紧凑、占地空间小、维护工作简单、运行可靠性高、故障率低、经济性较好等优点在电力系统中得到广发应用。

本文以某电站一起500kV GIS隔离开关气室放电故障为例，从故障原因分析、处置措施及处理流程等方面进行了详细的介绍。

为此类事故的处理提供借鉴，为GIS设备的运行维护积累经验。

关键词：GIS 隔离开关气室放电处理方法1 事故概况2018年04月29日，某水电站500kV GIS D05间隔50052G DS分闸操作时，A相气室发生放电故障。

2018年05月09日，该电站500kV GIS D03间隔50041G DS分闸操作时B相气室发生放电故障。

其中两次放电均在隔离开关进行分闸操作过程中发生，EDS壳体上游电弧漂移造成的闪络痕迹。

隔离开关内部放电痕迹2 故障原因分析打开隔离开关气室观察孔，观察气室内部，吸附剂挡板未脱落，排除吸附剂挡板脱落造成故障。

由于故障均在隔离开关分闸操作过程中发生对地闪络，分析原因为隔离开关在分闸过程中端口位置小概率的发生端口重击穿，重击穿中产生的VFTO（特别快速暂态过电压）过电压超过了隔离开关此条件下的DS重击穿燃弧时的对地绝缘水平，因而发生对地闪络故障。

故障产生示意图DS在关合、开断小电容电流的操作过程中，会发生数十次甚至上百次的重燃而产生VFTO，其电压特性峰值可超过2.0pu（898kV=550×√2×√3×2）。

DS触头部分移动过程中，电弧从断口弧触头移动到屏蔽罩，移动到屏蔽罩的电弧产生高电场，并引起对壳体接地击穿。

3 处理措施根据实际故障发生情况，结合设备生产厂家意见，决定对原500kV GIS DS 动静触头设计进行改善，通过改善设计可将DS分闸时产生的电弧限制在特定的区域，确保不会产生飘逸行成高电场造成接地击穿故障。

35kV开关柜常见故障及预控措施分析摘要：随着经济发展和人民生活水平的大幅提高，对电力资源的需求日益增加，这不仅要求供电企业保持充足的电力供应，而且要充分保障电力系统的安全运行，降低电力系统故障风险，提高系统的稳定性和可靠性。

35kV开关设备的主要功能是控制和保护电路。

目前，35kV开关柜在变电站中应用广泛，配套技术相对成熟。

但是，由于设计、安装、运行和维护等方面的影响。

35kV开关设备在运行中出现了局部放电超标等各种故障，影响了变电站的安全运行。

关键词：35kV开关柜；常见故障；预控措施引言35kV高压柜是重要的电力设备，其运行的稳定性对生产稳定及生产安全都有重大影响。

通过对一起放电事故的分析，提出相关的措施，对确保安全稳定运行起到了积极的作用。

自检修之后，严格按照要求进行维护，35kV变电站高压室湿度都控制在45%以下，设备能够安全稳定运行，给公司创造了更大的经济价值。

135kV开关柜故障事故概述雷暴天气下，打雷后35kV高压室内发生爆炸，35kV母线保护装置动作，开关跳闸。

运维人员到达变电站后，发现开关内有明显的黑化痕迹,当时运维人员接到调度指示，要求隔离35kV故障设备。

维修人员进入现场，检查后发现35kV 手车的三相触头绝缘变为黑色，下部移动触头臂与柜内静态触头保护之间的金属框架有放电痕迹，柜体内壁有细水雾层，在此之前该地区的一些变电站由于35kV 柜内受潮而出现了局部放电故障。

2原因查找（1）开关柜内壁有水渍，经检查，开关柜内湿度较大，触头盒表面和断路器触头内有明显的凝露现象，电流互感器绝缘部分脏污，表面有明显放电痕迹，支柱绝缘子有绝缘损坏，开关柜内各处都有潮湿粘状物。

（2）检查分析①高压室南面墙有四扇百叶窗正对高压柜后面，离高压柜1m，西面有一2m高风机孔也正对高压柜侧面，雨水打在墙上，从窗户及风机孔进入高压室，造成高压柜潮湿不断；②高压室南面是工业区，各种粉尘从该处飘逸到空气中，通过窗口及风机孔进入高压室，室内空气粉尘反复吸潮，使室内常年潮湿；③高压柜除湿系统故障，未进行加热除湿，室内空调没有设定到合理的除湿状态。
