安捷伦-86100c 示波器中文
- 格式:doc
- 大小:1.05 MB
- 文档页数:29
光模块常用仪器的使用手册和测试指标DWDM Dense Wavelength Division Multiplexing 密集型光波复用ED Error Detector 错误检测器EDFA Erbium-doped Optical Fiber Amplifier 掺铒光纤放大器ER Extinction Ratio 消光比NRZ Not Return to Zero 不归零码OSNR Optical Signal Noise Ratio 光信噪比PPG Pulse Pattern Generator 标准脉冲发生器RZ return to zero 归零码TDR Time Domain Reflectometer 时域反射计A Assert 有光点功率AP Average Optical Power 平均光功率BER Bit Error Rate 比特差错率Cro Crossing 交点D De-assert 无光点功率DCD Duty Cycle Distortion 占空比失真抖动DDM Data Diagnostic Monitoring 数字诊断监控DFB Distributed Feed Back 分布反馈式激光器DJ Deterministic Jitter 确定性抖动ED Error Detector 错误检测器ER Extinction Ratio 消光比RT Rise Time 上升时间FT Fall Time 下降时间FP Fabry-Perot 法布里-珀罗型激光器FWHM Full Wave at Half Maximum 半高全宽度GBIC GigaBit Interface Convertor 千兆比特接口转换器LOS Loss of Signal 信号丢失OLR Optical Return Loss 光回损OLT Optical Line Terminal 光设备终端OMA Optical modulation amplitude 光调制幅度ONU Optical Network Unit 光网络单元PPG Pulse Pattern Generator 标准脉冲发生器PON Passive Optical Network 光无源网络PRBS Pseudo Random Binary Sequence 伪随机二进制序列RSSI Received Signal Strength Indication 接收信号强度RIN Relative Intensity Noise 相对噪声S Sensitivity 灵敏度SD Signal Detect 信号检测SFP Small Form-factor Pluggable 小封装热插拔SMSR Side-Mode Suppression Ratio 边模抑制比TJ Total Jitter 总抖动TDMA Time Division Multiple Access 时分多址接入TDP Transmitter Dispersion Penalty 发射机色差代价VCSEL Vertical Cavity Surface Emitter Laser 垂直腔面发射激光器VECP Vertical Eye Closure Penalty 垂直眼图闭合代价发射端需测试的常用指标平均光功率(T-00-0001)Average Optical Power消光比(T-00-0002)Extinction Ratio眼图模板(T-00-0003)Mask光调制幅度(T-00-0004)OMA交点(T-00-0005)Crossing发射端抖动峰峰值(T-00-0006)TX_Jitter p-p上升时间(T-00-0007)Rise Time下降时间(T-00-0008)Fall Time中心波长(T-00-0009)Optical Wavelength安立公司MP1800A(信号产生分析仪的使用)三个部分(PPG、ED、Synthesizer)分开进行讲解。

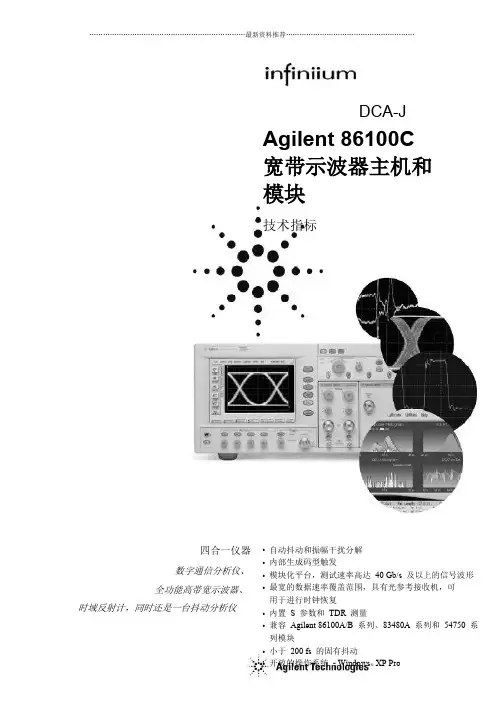

DCA-J Agilent 86100C 宽带示波器主机和模块技术指标四合一仪器数字通信分析仪、全功能高带宽示波器、时域反射计,同时还是一台抖动分析仪●●●●●●●●自动抖动和振幅干扰分解内部生成码型触发模块化平台,测试速率高达40 Gb/s 及以上的信号波形最宽的数据速率覆盖范围,具有光参考接收机,可用于进行时钟恢复内置S 参数和TDR 测量兼容Agilent 86100A/B 系列、83480A 系列和54750 系列模块小于200 fs 的固有抖动开放的操作系统- Windows® XP Pro目录概述特性2 测量其他功能技术指标主机和触发(包括精密时基模块)计算机系统和存储器模块概述模块选型表技术指标多模/ 单模单模双电TDR时钟恢复订货信息……………………………………………………………最新资料推荐…………………………………………………3 7 812 1415161719202122 25……………………………………………………………最新资料推荐…………………………………………………infiniium DCA-J概述特性四合一仪器86100C Infiniium DCA-J是一台功能强大的仪器,它集四种功能于一身:·通用高带宽采样示波器:新增的码型锁定触发功能,显著增强了其作为通用示波器的用途·数字通信分析仪:新推出的眼线模式(Eyeline Mode)测试功能,为进行眼图分析增添了强大的工具·时域反射计·抖动分析仪轻松选择所需的仪器模式,立即开始测量。
可以灵活地进行配置,满足用户需求86100C 支持广泛的模块,可以同时测试光信号和电接口信号。
用户可以选择适合的模块,获得所需的特定带宽、滤波功能和灵敏度。
码型锁定触发加强了采样示波器的功能86100C 上的增强触发选件(选件001)为等时采样示波器提供了一项前所未有的重要能力。
这种新的触发机制可使DCA-J 以重复的输入数据码型生成触发,即码型触发。
Alpha安捷伦B1500A半导体器件分析仪用户!ˉ的GUID安捷伦科技公司声明?安捷伦科技公司2005年,2006年,2007年,2008本手册的任何部分不得转载任何形式或通过任何手段(包括电子电子存储和检索或翻译成外国语言)事先同意MENT和安捷伦的书面同意作为由美国科技公司在美国和国际版权法。
手册部件号B1500-90000版2005年7月第1版,第2版,2005年12月2006年4月第3版第4版,2007年1月2007年6月5日,版第6版,2007年11月2008年10月7日,版安捷伦科技公司5301史蒂文斯溪大道95051美国加利福尼亚州圣克拉拉保证本文档中所含的物质是提供MENT!°为是,±,是苏如有更改,恕不另行通知,在以后的版本。
此外,最大而且,在适用法律法律,安捷伦提供任何保证,明示或暗示,关于本手册的任何信息所载,包括但不不限于隐含保证为杆的适销性和适用性特定用途。
安捷伦不得承担错误或偶然或在相应的损害赔偿连接TION的家具,使用,或每本文件或任何性能所载资料。
应该安捷伦与用户有一个单独的与保修的书面协议在这个物质的范围,涵盖记录与这些冲突条款,在保修则以协议arate中的协议为准。
技术许可硬件和/或软件描述这份文件是依照许可可用于复制或只在雅跳舞的许可条款。
有限权利如果软件在使用的一种表现美国政府的首要合同或道,软件交付和许可!°商业计算机软件!±ADFAR252.227-7014(1995年6月)的定义,或作为一个!°商业项目!FA±定义2.101(a)或°有限计算机软!洁具!±作为定义在FAR52.227-19(六月1987)或任何相当机构法规或合同条款。
使用,重复或disclo的软件肯定是受安捷伦科技nologies!ˉ标准商业许可条款和非DOD部门和美国政府机构没有获得更大而不是限制权利定义在FAR 52.227-19中(C)(1-2)(6月1987年)。

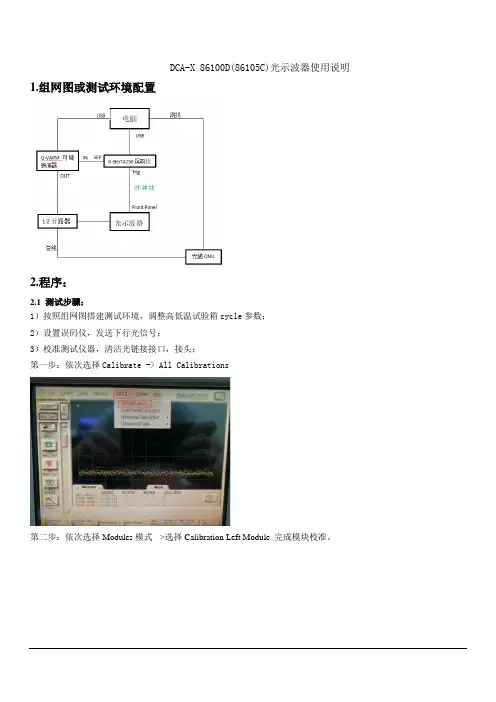

DCA-X 86100D(86105C)光示波器使用说明1.组网图或测试环境配置2.程序:2.1 测试步骤:1)按照组网图搭建测试环境,调整高低温试验箱cycle参数;2)设置误码仪,发送下行光信号;3)校准测试仪器,清洁光链接接口,接头;第一步:依次选择Calibrate -> All Calibrations第二步:依次选择Modules模式->选择Calibration Left Module 完成模块校准。
第三步:依次选择Extinction ratio模式-> Ch1 Extinction Ratio Calibration 完成通道1消光比校准。
4)通过telnet指令,使DUT处于长发光状态;5)使用光功率计测量DUT近端与远端的光功率差值,即为上行衰减;6)设置光衰减器为固定值,使用光功率计测量DUT收光端功率,差值可视为下行衰减;7)通过光功率计读出上行光功率,根据衰减大小计算得出DUT长发光功率;8)设置眼图仪测试模版,测试PON口眼图并保存测试数据,图片中需体现消光比、Jitter RMS、Jitter P-P、交叉点、Rise Time、Fall Time、模版余量;第一步:依次选择Setup -> Mode -> Eye/Mask Mode,完成测试模式应用。
第二步:依次选择Measure -> Eye/Mask -> Open Mask -> STM008_OC24 ->Open,完成选择。
第三步:依次选择Eys Meas -> Extinction Ratio -> Jitter RMS -> Jitter p-p ->Crossing Percentage->Rise Time->Fall Time,完成添加“消光比”、“水平抖动”、“垂直抖动”、“交叉点”、“上升时间”、“下降时间”测试项目。
10Gb/s光电器件测试新挑战Hu HaiyangApplication EngineerAgilent Technologies2010-10-15Standardsand Application Testing? Agilent Technologies, Inc. 2010? Agilent Technologies, Inc. 2010内容安排?10G 光接口模块&测试标准?10G 光接口测试需求及解决方案?10G 光接口测试常见问题?86100D 简介? Agilent Technologies, Inc. 2010光收发模块的发展光接口的优点¨高带宽¨传输距离远¨电气干扰小¨可靠性高¨传输密度大经济性维护性扩展性发展方向复杂性&多样性:多标准智能化:热插拔/具有数字诊断功能高速:>10G 速率模块需求快速稳定增长高密度:并行光器件波长可调: DWDM 应用主要应用?以太网交换机?存储局域网?磁盘阵列/RAID 系统?主机总线适配器?高端服务器和网关?城域网中的路由器10G 光模块将进入稳定成长期? Agilent Technologies, Inc. 2010不同的封装光接口模块CFP LR44x10GQSFP 4x10GSNAP12 12x10G光纤通道: 1G(1x) ⇒2G(2x) ⇒4.25G(4x) ⇒8.5G(8x) ⇒14.2G(16x) ⇒40G?以太网: 1G ⇒10 G, next 25G? 40G? 100G?SFP+? Agilent Technologies, Inc. 2010MSA 多源协议MSA¡s SFP SFP+QSFP Xenpak X2XFP 300 Pin协议光纤通道以太网Sonet/SDH DWDM CWDM选件SR LR ER LRM Extended距离>100m >300m >500m >1km >10km速率(<10G)155Mb 1.0625 Gig 1.25 Gig 2.488Gig 2.5Gig 2.7Gig 3.125Gig 4.25Gig 5Gig 6.25Gig 8.5Gig速率(>10G)9.953 Gig 10.3125 Gig 10.519 Gig 10.709Gig 11.1Gig 11.3Gig? Agilent Technologies, Inc. 2010比较各种封装尺寸10Gb/s 主流产品? Agilent Technologies, Inc. 2009以太网名称如何理解描述(m ):?S: 短波长(850nm, 多模)?L: 长波长(1310nm, 主要是单模, 少量多模)?E: 扩展波长(1550nm, 单模)?T: 双绞线电缆?C: 同轴电缆(铜)?K: 背板描述(n ):?X: 8B/10B 编码?R: 64B/66B 编码?W: STS-192 封装64B/66B 编码(SONET )第2参数:?M 在-LRM 意味着多模?附加在最后的数字表明通道(lanes )数量, 比如-CX4, -LX410G BASE -(m )(n )数据速率基带传输媒质? Agilent Technologies,Inc. 200910GE网络规范?2002, IEEE802.3ae-2002包含7个光纤标准和XAUI 接口::¨10GBASE-LX4:4x3.125Gb/s, CWDM, >300m¨10GBASE-ER, -LR, -SR¨10GBASE-EW, -LW, -SW¨XAUI接口是10G以太网连接MAC 和PHY之间的电口.?2004, 10GBASE-CX4推出(IEEE802.3ak-2004):XAUI信号在同轴电缆传输(15m,4x2.5G Infiniband,预加重)?20069月.¨10GBASE-T 随IEEE802.3an-2006推出. 规范10GE在双绞线铜揽传输.¨10GBASE-LRM 随IEEE802.3aq-2006推出. 10GE在已铺设多模光纤传输?2007, IEEE802.3ap-2007:背板接口标准.¨1000BASE-KX¨1x1.25Gb/s¨10GBASE-KX4¨4x 3.125Gbps¨10GBASE-KR¨1x 10.3125Gbps10GbESwitch CardComputerBlade or LineCard 10G Electrical25G Electrical25G Optical 4 @ 25G Optical40GBASE-KR4? Agilent Technologies, Inc. 2010? Agilent Technologies, Inc. 201010G 光通信应用标准10 G 以太网( ) ¨本地网络(LAN)Overview: /w/index.php?title=10_gigabit_Ethernet&oldid=158488764?802.3ae:10 GbE: 10GBASE-SR, -LR, -ER, -SW, -LW, -EW ?802.3aq:10 Gb/s 多模光纤以太网: 10GBASE-LRM ?802.3ab:40G/100G ?SFP+ 模块被802.3aq 标准采纳光纤通道( ) ¨存储网络(SAN)Overview: /w/index.php?title=Fibre_Channel&oldid=157471662)?FC-PI-5: 物理层10x FC/16x FC ?FC-FS-5: 协议层: 帧和信令标准?其它协议层标准T11.3SFF ( ) ¨小尺寸封装Small Form Factor?SFF-8431: 8.5G & 10G 增强型SFF 即插即用模块¡SFP+¡?SFF-8432: 针对¡SFP+¡机械性能指标?SFF-8083:¡SFP+¡ 一致性板卡边沿连接器? Agilent Technologies, Inc. 2009光纤通道名称如何理解1200-SM -LC -L数据速率1 600 --1 600 MB/s 16xFC 14.02Gb/s 1 200 --1 200 MB/s 10xFC 10.3125Gb/s 800 --800 MB/s 8x FC 8.5gb/s 400 --400 MB/s 4xFC 4.25Gb/s 200 --200 MB/s 2xFC 2.125Gb/s 100 --100 MB/s 1x FC 1.063Gb/s传输媒质SM ¨单模M5 --50¦m 多模(OM2)M5E ¨50¦m 多模(OM3)M5F --50¦m 多模(OM4)M6 --62.5¦m 多模(OM1)SE ¨非平衡电接口DF ¨平衡电接口交互类型SN ¨短波长(850 nm) &限幅接收机SA --短波长(850 nm) &线性接收机LL ¨长波长(1310 nm / 1550 nm) &限幅接收机LC ¨低成本长波长(1310 nm ) &限幅接收机LZ --长波长(1490nm) &限幅接收机LA --长波长(1310 nm / 1550 nm) &线性接收机EL ¨电口&无均衡接收机EA --电口&带均衡接收机距离V ¨超长距离(>50 km)L ¨长距离(>10 km)M ¨中等距离(>4 km)I ¨短距离(>2 km)S ¨超短距离(>70 m)限幅和线性接收机V outP inV outP in? Agilent Technologies, Inc. 2010内容安排?10G 光接口模块&测试标准?10G 光接口测试需求及解决方案?10G 光接口测试常见问题?86100D 简介? Agilent Technologies, Inc. 201010G 光接口测试参数IEEE802.3ae/ab(2008)& FC-PI-5(2010)参数解释SM MM 参数解释SM MM发射机测试CW 中心波长√√接收及测试RMS BW RMS 光谱宽度√SMRR 边模抑制比√BW 20dB 谱宽√P out 平均功率√√OMA 光调制幅度√√Tr/Tf 上升/下降时间√√RIN OMA 相对噪声强度√√P over 过载功率√√ER 消光比√√JT接收抖动容限(OMA)√√TDP 色散代价√P unstress (OMA)接收灵敏度(OMA)√√TJ 总抖动√√RL 回波损耗√√DJ 确定抖动√√F 3dB 3dB 截止频率√√DDPWS 数据相关脉冲宽度收缩√√F 10dB10dB 截止频率√UJ 不相关抖动√√P Stress (OMA)压力眼图灵敏度√VECP 垂直眼图闭合代价√TWDP发射波形色散代价√? Agilent Technologies, Inc. 2010¡抖动分析¡ & ¡幅度分析¡-86100X-200抖动分析选件& 300幅度分析选件?时间噪声(抖动)/幅度噪声→眼图闭合→误码?抖动分析帮助我们探测隐藏在数据上升/下降变化边沿不在预期时间出现背后的机制. 能否采用同样的手段分析信号的幅度电平偏离理想位置??理解什么原因造成眼图闭合可以帮助我们解决问题DeterministicJitter (DJ)RandomJitter (RJ)Data DependentJitter (DDJ)Inter-symbolInterference (ISI)Duty CycleDistortion (DCD)PeriodicJitter PJTotalJitter (TJ)DeterministicInterference( (DI)RandomInterference( (RI)Data DependentInterference(DDI)Inter-symbolInterference (ISI)Periodic Interference( PI)TotalInterference(TI)周期性? Agilent Technologies, Inc. 2010光调制幅度OMAOMA: 光发射机输出信号1电平和0电平的幅度差大多数标准要求特殊的测试码型以测量OMA测试波形/不是眼图典型情况是测量如下的方波码型例如: 11111000001111100000¡.86100X-300 幅度分析选件支持任意码型(自动找到1码序列和0码序列而无论其长度新参数86100C V7.00以上版本直接支持OMA 测试N? Agilent Technologies, Inc. 2010Haiyang HU? Agilent Technologies, Inc. 20102132n+1n ? Agilent Technologies, Inc. 2010(锁定) ? Agilent Technologies, Inc. 2010A0OMAJitter为内眼的高度,垂直眼图VECP = 10* log(OMA/A0)? Agilent Technologies, Inc. 201086100X如何进行压力眼图校准测试?消光比 & 交叉点 眼图模式 码型:PRBS, ERCF ON)TJ (BER 1 e-3), RJ, DCD & ISI 抖动模式 (#200)TJ (BER 1e-2) = TJ (BER 1e-3) ¨ 2* RJ? Agilent Technologies, Inc. 20010OMA 眼图模式 码型:1100 参数: 眼图幅度)A0 (BER 1 e-3) 抖动模式/ 幅度分析 (#300), 参数: 眼张开度光域/电域色散电通道TXASIC RX光通道100 差分的 传输线多模光纤E/O O/E收发模块? Agilent Technologies, Inc. 20010Race conditions cause pulse overlap 走的路径条件不一样造成脉冲重叠预加重色散补偿 ¨ 发射机(Tx)端发射信号没有预加重接收信号N4916B 4-阶预加重转换器3.125 Gb/s发射信号 有预加重6.25 Gb/s12.5 Gb/s接收信号那些应用需要? ?>5Gb/s信号在长电缆 或 PCB中传输需要3- 和 4- 阶预加重? Agilent Technologies, Inc. 20010均衡器色散补偿 ¨ 接收机(Rx)端假设 ? 系统线形 ? 信号劣化主要由于码间干扰 (ISI) ? ISI是确定和可不补偿的经过均衡 均衡之前-86100X -201选件内置线性反馈均衡器算法s(t)TX色散通道r(t)均衡器e(t) 符号解码噪声? Agilent Technologies, Inc. 20010新的测试参数 TWDP发射机波形色散代价? 量化评估接收机眼图的相对闭合Transmitter Waveform Dispersion Penalty¨ 参考理想发射机, 理想通道,接收机噪声高斯分布¨ 代价: 信噪比由于发射机波形失真/通道色散造成的劣化? 由ClariPhy Communications, Inc.提出* for IEEE 802.3aq? 8G 光纤通道和IEEE 802.3ax (其他标准也均采纳) 都采纳这个概念系统功率预算发射机功率 最大通道损耗发射机功率 最大通道损耗TWDPSNR RN 接收机噪声SNR effective RX NoiseSNR RN* MATLAB? scripts for TWDP calculations may contain intellectual property owned by ClariPhy Communications, Inc.? Agilent Technologies, Inc. 2010TWDP 测量-86100X -201选件 外部处理? 码型锁定数据,进行捕获 ? 最高的灵活性 ? 高精度86100C DCA-J-86100X -201选件支持在线TWDP测试DCA-J +内置MATLAB? 标准数据捕获 ? 使用测量方便 ? 实时显示结果? Agilent Technologies, Inc. 20010光模块测量结果RIN 测试一致性眼图模板测试消光比/功率测试抖动分析TWDP 测试? Agilent Technologies, Inc. 2010内容安排? 10G光接口模块&测试标准 ? 10G光接口测试需求及解决方案 ? 10G光接口测试常见问题 ? 86100D简介? Agilent Technologies, Inc. 2010测量示波器带宽问题? 发射机测量结果依赖于示波器带宽¨ 带宽太大: 噪声高, 过冲, 纹波 ¨ 带宽太小: 高码间干扰, 抖动? 通用规则: 参考接收机¨ 定义测试系统的频响 ¨ 典型的4th 阶贝塞尔滤波器=汤姆逊低通滤波响应 ¨ 带宽近似于75% 数据速率? 接收机频响有一定的容限参考接收机? Agilent Technologies, Inc. 2010O/E 转换器放大器 (选件)硬件滤波采样器A/D 转换测量示波器带宽问题示波器带宽的影响不加滤波器适合:? 激光器和驱动设计 ? 光器件故障排查加滤波器适合:? 一致性验证 ? ER & OMA 调节 ? 生产质量控制? Agilent Technologies, Inc. 2010? Agilent Technologies, Inc. 2010-9.00.0 1.0 2.0摘自FC-PI-4¡A.1.2.1.1注意:8.5G 速率信号采用,进? Agilent Technologies, Inc. 2010? Agilent Technologies, Inc. 200108条或者10条等光通道? Agilent Technologies, Inc. 2010? Agilent Technologies, Inc. 20010眼图模板测试问题?标准模板¨单次冲击模板(眼图测量模式)意味着¡失败¡¨通过/失败依赖于事件速率和测量时间?统计模板¨标准: 模板失败<= BER * 采样/UI¨显著提高测试重复性, 降低不确定度?模板富余度¨用户可以在*.msk文件定义/编辑目标(100% 富余度)¨Rev 8.0 to 包括基于误码率的1-shot自动富余度测试XFP HCTBXAUI HCTB? Agilent Technologies, Inc. 2009IEEE 802.3ba 针对40G/100G 以太网Sinx/x 函数频谱? Agilent Technologies, Inc. 2010Page 37? Agilent Technologies, Inc. 2009高级眼图分析(401选件)86100X-200抖动分析软件: 最长分析数据码型<215-1 如何分析更长的数据码型的抖动呢? 86100X-401选件帮助解决这个问题。
网络分析仪使用手册目录ACTIVE CH/TRACE Block:Channel Prev:选择上一个通道 Channel Next:选择下一个通道Trace Prev:选择上一个轨迹 Trace Next: 选择下一个轨迹RESPONSE Block:Channel Max: 通道最大化Trace Max: 轨迹最大化Meas:设置S参数Format:设置格式Scale: 设置比例尺Display: 设置显示参数Avg:波形平整Cal: 校准STIMULUS Block:Start:设置频段起始位置Stop:设置频段截止位置Center: 设置频段中心位置Span: 设置频段范围Sweep Setup: 扫描设置Trigger:触发NAVIGATION Block: Enter:确定ENTRY Block:Entry off: 取消当前窗口Back space: 退格键Focus:窗口切换键+/-:正负切换键G/n, M/,k/m: 单位输入INSTR STATE Block:Macro Setup:Macro Run:Macro Break:Save/Recall: 程序载入载出键 System:系统功能键Preset: 预设置键MKR/ANALYSIS Block:Marker:标记键Marker Search:标记设置键 Marker Fctn:标记功能Analysis:分析部分按键详细功能:--——-—-—--—-——---———-————-—--—--—----—---—-————-—-——-—---———System: (系统功能设定)Print:将显示屏画面打印出来Abort printing: 终止打印Printer setup:配置打印机Invert image: 颠倒图象颜色Dump screen image: 将显示屏画面保存到硬盘中E5091A setup: 略Misc setup: 混杂功能Beeper: 发声控制Beeper complete: 开/关提示音Test beeper complete:测试开/关提示音Beep warning:开/关警告音Test beep warning:测试开/关警告音Return:返回GPIB setup:略Network setup: 略Clock setup:时钟设定Set date and time:设置日期和时间Show clock:开/关时间显示Return:返回Key lock: 锁定功能Front panel & keyboard lock: 锁定前端面板和键盘Touch screen & mouse lock:锁定触摸屏和鼠标Return:返回Color setup:颜色设定Normal: 设置普通模式下的颜色设定Data trace1: 对数据轨迹1进行颜色设定Red:调整数据轨迹1红色分量的大小Green:调整数据轨迹1绿色分量的大小Blue: 调整数据轨迹1蓝色分量的大小Return: 返回Data trace2—Data trace 9: 数据轨迹2到数据轨迹9的颜色设定方法同数据轨迹1Mem trace1—Mem trace 9:记忆轨迹1到记忆轨迹9的颜色设定方法同数据轨迹1Graticule main:调整方格标签和外部筐架的颜色设定(设定方法同前)Graticule sub:调整方格线的颜色设定(设定方法同前)Limit fail:调整限制测试中失败标签的颜色设定(设定方法同前)Limit line: 调整限制线的颜色(设定方法同前)Background: 调整背景颜色(设定方法同前)Reset color:使用默认颜色设置Return:返回Invert:设置颠倒颜色后的颜色设置Return: 返回Channel trace setup:略Control panel: 略Return:返回Backlight: 略Firmware revision: 略Service menu: 略Return: 返回——-———-———-—-———-—--————-—————--—-—---—-----——-Trigger: (触发设定)Hold: 当前通道停止扫描Single: 进行一次扫描后停止Continuous:连续扫描Hold all channels:所有通道停止扫描Continuous disp channels:对所有通道进行连续扫描Trigger source:略Restart:终止一次扫描Trigger: 略Return:返回--—---——-—-———-——-—-----—---—---———---———-——-——Marker: (标记设定)Maker 1:激活标记1,并出现窗口设置其值Maker 2:激活标记2,并出现窗口设置其值Maker 3:激活标记3,并出现窗口设置其值Maker 4:激活标记4,并出现窗口设置其值More markers: 更多的标记Maker 5-9: 用法同前Return: 返回Ref marker: 激活参考标记,并出现窗口设置其激励值Clear marker menu:清除标记菜单All off:全部清除Maker 1: 清除标记1Maker 2—9: 同上Ref marker:清除参考标记Return: 返回Maker → Ref marker:将激活标记设置成参考标记Ref marker mode:设置为参考标记模式Return: 返回—-——-——-—--———--————--————---——-——--——--—--————Marker Fctn:(标记功能设定)Marker → start:设定标记的起始激励值Marker → stop:设定标记的截止激励值Marker → center:设定标记的中心激励值Marker → reference:略Marker → delay: 略Discrete:略Couple:略Marker table:调出标记列表Statistics: 显示三项统计数据Return: 返回—-----—-—-—---——--———--—-—--————-——--—-———-———- Marker search:(标记搜索设定)Max:将标记移到其轨迹上的最大点Min:将标记移到其轨迹上的最小点Peak:峰值功能Search peak: 寻找顶峰Search left:在左侧寻找顶峰Search right: 在右侧寻找顶峰Peak excursion:设置顶峰偏移Peak polarity: 极性设置Positive:正极性Negative:负极性Both: 双极性Cancel:取消Return:返回Target:目标搜索功能Search target:寻找目标Search left: 向左寻找目标Search right: 向右寻找目标Target value: 设定目标值Target transition:根据变化趋势寻找目标Positive: 正向搜索Negative: 负项搜索Both: 双向搜索Cancel: 取消Return: 返回Tracking: 跟踪Search range: 搜索范围菜单Search range: 关闭或开启局部搜索功能Start:设定搜索范围起始频率Stop:设定搜索范围截至频率Couple: 略Return:返回Bandwidth: 关闭或开启带宽搜索功能Bandwidth value:设定带宽值Return: 返回---—---—--——---—-—————--—--——---—-—-----—-—-———Meas: (s参数的设定)S11: 1端口发1端口收S12: 1端口发2端口收S21: 2端口发1端口收S22: 2端口发2端口收Return: 返回注:以上收发均针对网络测试仪而言,对被测产品来说刚好相反—-—----————-—-——-————-—--—-—-—----———-—-—---———Scale: ( 刻度标尺的设定)Auto scale:自动调整刻度标尺Auto scale all:对所有自动调整标尺Divisions:设定格子的个数(必须为偶数个)Scale/Div:设定每格所代表的值Reference position:确定参考线位置Reference value: 设定参考线值Marker reference: 将当前激活标记的响应值设为参考线Electrical delay:对激活的轨迹设置一个延迟Phase offset: 测试相位时添加相位偏移Return:返回--——-——-——------——--------——---—-—-—-—----———--Save/Recall: (保存,装载设定)Save state:存储当前状态State01-state08:将当前状态存于状态01到状态08Autorec:以Autorec为文件名将当前状态储存于硬盘中File dialog: 以任意文件名将当前状态保存于硬盘中Return: 返回Recall state:装载已保存状态State01—state08: 装载状态01到状态08Autorec:装载以文件名Autorec保存的状态File dialog: 装载以其它文件名保存的状态Return: 返回Save channel:State A – State D: 将当前所有通道设定保存到状态A到D中Clear states: 清除所有通道设定记录Ok: 确定Cancel:取消Return: 返回Recall channel:装载通道设定State A – State D: 将状态A到D中保存的通道设定装载出来Return: 返回Save type:设定存储类型State only:只保存设定数据State & Cal:保存设定和校验数据State & Trace: 保存设定和轨迹数据All: 保存所有数据Cancel: 取消Channel/Trace:略Save trace data: 保存轨迹数据Explore。
Agilent Technologies, Inc.基于矢量网络分析仪E5071C 的TDR 与传统采样示波器TDR 之间的测量性能和优势比较2010年7月基于矢量网络分析仪E5071C 的TDR 与传统采样示波器TDR 之间的测量性能和优势比较序言最近几年随着多Gbps 传输的普及,数字通信标准的比特率也在迅速提升。
例如,USB 3.0 的比特率达到5 Gbps。
比特率的提高使得在传统数字系统中不曾见过的问题显现了出来。
诸如反射和损耗的问题会造成数字信号失真,导致出现误码。
另外由于保证器件正确工作的可接受时间裕量不断减少,信号路径上的时序偏差问题变得非常重要。
杂散电容所产生的辐射电磁波和耦合会导致串扰,使器件工作出现错误。
随着电路越来越小、越来越紧密,这一问题也就越来越明显。
更糟糕的是,电源电压的降低将会导致信噪比降低,使器件的工作更容易受到噪声的影响。
尽管这些问题增加了数字电路设计的难度,但是设计人员在缩短开发时间上受到的压力丝毫没有减轻。
图1. 数字系统设计中的问题。
随着比特率的提高,尽管无法避免上述问题,但是使用高精度的测量仪器可以对此类问题进行检测和表征。
以下是使用仪器处理这些问题时必须要遵守的测量要求:a. 在更宽的频率范围都要有很大的测量动态范围实现高动态范围的一种方法是降低噪声。
如果仪器噪声达到最低水平,就可以把很小的信号(例如串扰信号)测量出来。
精确地测量高频元器件也很关键,因为它们是导致信号完整性问题的最常见原因。
b. 激励信号要能精确地同步起来在测量多条微带线之间信号的时序偏差时,精确同步的激励信号更能保证精确的测量结果。
c. 快速进行测量并刷新仪表屏幕上显示的测量结果能够快速进行测量并刷新所显示的测量结果可以使产品的设计效率更高并提高生产吞吐量。
传统上,基于采样示波器的时域反射计(TDR)一直用于电缆和印刷电路板的测试。
由于这种示波器的噪声相对较大,同时实现高动态范围和快速测量具有一定难度,虽然通过取平均法可以降低噪声,但是这会影响测量速度。
86100A简易使用说明Agilent 86100A 常见指标的测量步骤由于该示波器只有2.5G和10G的滤波器,故仅限于2.5G和10G 设备光口/电口的测量。
86100A示波器配有两个模块:1)Agilent 86105A;2)Agilent 83493A一.以2.5G为例讲述其常见指标的测量方法a.开机校表开机后将两个模块中光输入信号端口用光纤帽子套上,然后选择菜单Calibrate ?All Calibrations ?Vertical(Amplitude),选择Calibrate Left Module ?Continue。
校表完毕,拔下光纤帽子。
b.光信号输入及仪表基本设置将2.5G输出光信号与模块2中Optical Input端口用光纤相连,Optical Output端口(提取时钟信号)与模块1中光输入信号端口用光纤相连?按仪表上Channel 1键,选择光通道?在模块2中SELECT(Trigger On Data)中选择2488Mb/s ?在仪表下方Trigger(source)中选择Right Module.c. 光眼图的测量按仪表上Eye/Mask Mode按钮?选择屏幕左侧Mask Test菜单?在Open Mask中选择STMO16_OC48.msk模板?在Filter中将Filter 设置为on,Filter选择2.488Gb/s ?按仪表右上侧Run键?按仪表上Auto Scale 键开始自动扫描?按屏幕左侧Mask Test菜单下Start Mask Test键,开始套模板。
如果屏幕下侧Mask项中total wfms 达到1000个点无failed smpls,则认为眼图合格。
d. 消光比,上升时间,下降时间,相关抖动(峰峰值)的测量在c步骤的基础上,选择屏幕左侧NRZ菜单? NRZ Eye Measure ?分别依次选择Extinction Ratio,Rise Time,Fall Time,Jitter P_P项?按仪表右上侧Auto Scale键重新自动扫描?在屏幕下侧按Measure键,可读出以上4项的测量值。
DSOX3PWR 功率量測應用使用者指南s1聲明© Agilent Technologies, Inc. 2007-2009, 2011-2012本手冊受美國與國際著作權法之規範,未經 Agilent Technologies, Inc. 事先協議或書面同意,不得使用任何形式或方法 (包含電子形式儲存、擷取或轉譯為外國語言) 複製本手冊任何部份。
手冊零件編號版本 02.20.0000版本2012 年 7 月 16 日Available in electronic format onlyAgilent Technologies, Inc.1900 Garden of the Gods Road Colorado Springs, CO 80907 USA 保固本文件所含內容係以「原狀」提供,未來版本若有變更,恕不另行通知。
此外,在相關法律所允許之最大範圍內,Agilent 不承擔任何瑕疵責任擔保與條件,不論其為明示或暗示者,其中包括 (但不限於) 適售性、適合某特定用途以及不侵害他人權益之暗示擔保責任。
對於因提供、使用或運用本文件或其中所含的任何內容,以及所衍生之任何損害或所失利益或錯誤,Agilent 皆不負擔責任。
若Agilent 與使用者就本文件所含材料保固條款簽訂其他書面協議,其中出現與上述條款相牴觸之部分,以個別合約條款為準。
技術授權此文件中所述的硬體及/或軟體係依授權提供,且僅可以依據此類授權之條款予以使用或複製。
限制權利聲明美國政府限制權利。
授予聯邦政府之軟體及技術資料僅包含為一般使用者提供的自訂權利。
Agilent 依照 FAR12.211(「技術資料」) 及 12.212 (「電腦軟體」)、國防部 DFARS 252.227-7015 (「技術資料 - 商業條款」) 以及 DFARS227.7202-3 (「商業電腦軟體」或「電腦軟體說明文件」中的權利) 提供此軟體與技術資料之自訂商業授權:安全聲明注意「注意」標示代表發生危險狀況。
DCA-J Agilent 86100C 宽带示波器主机和模块技术指标四合一仪器数字通信分析仪、全功能高带宽示波器、时域反射计,同时还是一台抖动分析仪自动抖动和振幅干扰分解内部生成码型触发模块化平台,测试速率高达4Gb/s及以上的信号波形最宽的数据速率覆盖范围,具有光参考接收机,可用于进行时钟恢复内置 S参数和 TDR测量兼容 Agilent 86100A/B系列、83480A系列和 54750系列模块小于 200 fs的固有抖动开放的操作系统 - Windows XP Pro目录概述特性测量其他功能技术指标主机和触发(包括精密时基模块)计算机系统和存储器模块概述模块选型表技术指标多模 /单模单模双电TDR时钟恢复订货信息23 7 8 121415161719202122 25infiniium DCA-J概述特性四合一仪器86100C Infiniium DCA-J是一台功能强大的仪器,它集四种功能于一身:·通用高带宽采样示波器:新增的码型锁定触发功能,显著增强了其作为通用示波器的用途·数字通信分析仪:新推出的眼线模式(Eyeline Mode)测试功能,为进行眼图分析增添了强大的工具·时域反射计·抖动分析仪轻松选择所需的仪器模式,立即开始测量。
可以灵活地进行配置,满足用户需求86100C支持广泛的模块,可以同时测试光信号和电接口信号。
用户可以选择适合的模块,获得所需的特定带宽、滤波功能和灵敏度。
码型锁定触发加强了采样示波器的功能86100C上的增强触发选件(选件 001)为等时采样示波器提供了一项前所未有的重要能力。
这种新的触发机制可使 DCA-J以重复的输入数据码型生成触发,即码型触发。
以前,这种能力需要使用码型源才能向示波器提供此类触发输出。
PatternLock自动检测码型长度、数据速率和时钟速率,使得复杂的触发机制对用户完全透明。
PatternLock使 86100C工作起来给用户的感觉更像是一个实时示波器。
DCA-J Agilent 86100C 宽带示波器主机和模块技术指标四合一仪器数字通信分析仪、全功能高带宽示波器、时域反射计,同时还是一台抖动分析仪●●●●●●●●自动抖动和振幅干扰分解内部生成码型触发模块化平台,测试速率高达40 Gb/s 及以上的信号波形最宽的数据速率覆盖范围,具有光参考接收机,可用于进行时钟恢复内置S 参数和TDR 测量兼容Agilent 86100A/B 系列、83480A 系列和54750 系列模块小于200 fs 的固有抖动开放的操作系统- Windows® XP Pro目录概述特性测量其他功能技术指标主机和触发(包括精密时基模块)计算机系统和存储器模块概述模块选型表技术指标多模/ 单模单模双电TDR时钟恢复订货信息23 7 812 1415161719202122 25infiniium DCA-J概述特性四合一仪器86100C Infiniium DCA-J是一台功能强大的仪器,它集四种功能于一身:·通用高带宽采样示波器:新增的码型锁定触发功能,显著增强了其作为通用示波器的用途·数字通信分析仪:新推出的眼线模式(Eyeline Mode)测试功能,为进行眼图分析增添了强大的工具·时域反射计·抖动分析仪轻松选择所需的仪器模式,立即开始测量。
可以灵活地进行配置,满足用户需求86100C 支持广泛的模块,可以同时测试光信号和电接口信号。
用户可以选择适合的模块,获得所需的特定带宽、滤波功能和灵敏度。
码型锁定触发加强了采样示波器的功能86100C 上的增强触发选件(选件001)为等时采样示波器提供了一项前所未有的重要能力。
这种新的触发机制可使DCA-J 以重复的输入数据码型生成触发,即码型触发。
以前,这种能力需要使用码型源才能向示波器提供此类触发输出。
PatternLock 自动检测码型长度、数据速率和时钟速率,使得复杂的触发机制对用户完全透明。
PatternLock 使86100C 工作起来给用户的感觉更像是一个实时示波器。
它大大简化了在数据码型中对特定比特位的研究工作。
因此,熟悉实时示波器,但不太熟悉等效时间采样示波器的用户也将能够快速使用这款仪器。
PatternLock 为码型触发增加了一个全新的方式,使得主机软件能够以出色的时基精度,在数据码型的特定位置进行采样。
这一功能是86100C 具备的许多新功能(将在下文中描述)的基础构件。
抖动分析DCA-J 中的“J”代表抖动分析。
86100C 是一款具有抖动分析功能的数字通信分析仪。
86100C 增添了第四种操作模式抖动模式。
超高带宽、低固有抖动和先进的分析算法,在抖动测量中提供了最高的精度。
随着电接口和光接口应用中数据速率的增加,抖动日益成为一个测量挑战。
把抖动分解为各种组成成分进行分析也变得越来越重要。
抖动分析可使用户深入了解设备及系统设计中的抖动裕量和性能优化情况。
许多新兴标准都要求分解抖动,以满足标准。
传统上,抖动分离技术非常复杂,通常很难配置;而随着数据速率的增加,能够分离抖动的仪器也变得非常有限。
DCA-J 可提供简单地单键设置和执行高级波形分析。
抖动模式把抖动分解为各种组成成分,并把抖动数据用各种信息量丰富的形式显示出来。
抖动模式以86100C 支持的所有速率运行,消除了传统上从复杂的抖动分析中传统数据速率的限制。
86100C 在抖动分析方面实现了几种关键特点:·超低固有抖动(随机抖动和确定性抖动),实现了非常低的抖动本底噪声,提供了无可比拟的抖动测量灵敏度。
·高带宽测量通道,实现了极低的固有抖动,可对40 Gb/s 及以上的所有数据速率进行抖动分析。
· PatternLock(码型锁定)触发技术提供了出色的采样效率,实现了非常快的抖动测量速度。
抖动分析功能分为两个软件包选件。
选件200 是增强的抖动分析软件;选件201 是高级波形分析软件。
选件200 包括:·把抖动分解为总体抖动(TJ)、随机抖动(RJ)、确定性抖动(D J )、周期抖动(P J )、数据相关抖动(DDJ)、占空比失真(DCD)以及由码间干扰(ISI)引起的抖动。
·以各种图形和表格形式显示抖动数据·把抖动数据导出为方便的定界文本格式·保存/ 调用抖动数据库·抖动频谱·隔离和分析子速率抖动(SRJ),即比特率的整数子速率(integer sub-rate)时的周期抖动。
· Bathtub 曲线显示·可以调节的总体抖动概率Windows 是微软公司在美国的注册商标。
3均衡能力在比特率提高时,通道效应会导致明显的眼图闭合。
许多新设备和新系统采用均衡和预加重/ 去加重技术,以补偿通道效应。
选件201(高级波形分析软件)提供了关键工具,可以设计和测试带有棘手的通道效应问题的设备和系统:·捕获长的单一值波形。
选件201 的码型锁定触发和波形附加能力支持非常精确的脉冲序列数据集,可长达256M 的采样点数。
·均衡功能。
DCA-J 可以获得很长的单一值波形,通过线性均衡器算法(默认或用户定义的)路由波形,然后实时显示所得到的均衡后的波形。
用户可以同时查看输入(失真的)和输出(均衡的)波形。
·实现MATLAB®接口分析功能。
先进幅度分析/RIN/Q因数除了抖动之外,幅域中的减损也会影响信号质量。
和现在许多类型的抖动一样,噪声、符码间干扰和周期性波动也会导致幅域中的眼图闭合。
选件300 可以添加到86100C 主机中(同时必须安装选件200),以便对NRZ 数字通信信号在零和一电平上的质量进行深入分析。
您只需按下一个按钮,即可在抖动模式测量过程中执行幅度分析。
·测量结果与抖动测量结果类似,包括总体干扰(TI)、确定性干扰(双Dirac 模型,DI)、随机噪声(RN)、周期干扰(PI)和符码间干扰(ISI)·用表格和图形显示“1”和“0”电平上的测量结果·把干扰数据导出到定界文本格式的文件中·保存/ 调用干扰数据库·干扰频谱· Bathtub 曲线显示· Q 因数(与确定性干扰相隔离)·可以调节的总体干扰概率相对噪声强度(RIN)相对噪声强度(RIN)描述了激光强度波动对电信号恢复的影响。
与幅度干扰一样,过多的RIN 会纵向关闭眼图,进而影响功率预算或系统性能。
DCA-J 可以测量方波上的RIN 以及工业标准的PRBS 和其他码4 型。
为了避免符码间干扰,DCA-J 会搜索码型以获得连续比特序列(例如五个0 或五个1),并测量这种序列中间的随机噪声和功率电平。
当参考接收机滤波器打开时,它会把RIN 标准化成 1 Hz 带宽。
用户也可以在基于“1”电平的RIN 和基于光调制幅度的RIN(符合802.3ae 的RIN OMA)之间进行选择。
RIN 测量需要选件001、200 和300。
相位噪声/抖动频谱分析对频域中的抖动进行分析有助于透彻地理解抖动性质,发现造成抖动的根源。
83496B 时钟恢复模块的锁相环可以有效地用作抖动解调器。
通过内部监测环路误差信号并把它变换为频域信号,我们可以观察信号的抖动频谱。
而通过自校准,我们可以从所观察的信号中去除环路响应的影响,在300 Hz 至20 MHz 的范围内进行精确的抖动频谱分析。
这种方法提供了其他测量解决方案不能实现的测量:·时钟信号或数据信号的抖动频谱/ 相位噪声·以秒或dBc/Hz 为单位显示·高灵敏度:输入信号> 0.5 Vpp 时,对于5 Gb/s,在10 kHz偏置处<-100 dBc/Hz;对于2.5 Gb/s,为-106 dBc/Hz;在20 MHz 偏移处为-140 dBc/Hz(10 kHz 到20 MHz间的仪器抖动组合频谱小于100 fs)·高动态范围:能够锁定和显示具有> 0.5% pp 频偏的信号,例如扩频时钟和数据·数据速率:50 Mb/s 至13.5 Gb/s·时钟频率:25 MHz 至6.75 GHz频谱结果经过综合,可用于评估用户定义频段上的组合抖动。
因为时钟和数据信号都可以观察到,所以数据和时钟抖动之比也就不难获得。
显示的抖动频谱也可通过用户定义的传输功能(例如特定的PLL 频率响应)进行改变。
相位噪声分析可使用在个人电脑上运行的外部电子表格软件来完成。
该个人电脑通过86100C 主机与83496B 进行通信(通常使用USB-GPIB 连接)。
83496A时钟恢复模块必须升级到“B”型,才能在相位噪声系统中发挥作用。
数字通信分析精确的眼图分析对于描述100 Mb/s 至40 Gb/s 速率范围的发射机的质量至关重要。
86100C 是为分析数字通信波形的复杂任务而专门设计的。
一致性模板和参数测试不再需要一系列复杂的设置和配置。
您只需按下一个按钮,即可执行全面的一致性测试。
所有重要的测量均唾手可得,这包括:眼图模板测试86100C 使用一套基于标准的眼图模板,可提供高效、高吞吐量的波形一致性测试。
测试过程已经精简,用户可以通过最少的按键次数,以行业标准数据速率进行测试。
标准格式·行业标准模板测试,内置裕量分析·精确和可重复的消光比测量·眼图测量:交叉百分比、眼高和眼宽、‘1’和‘0’电平、抖动、上升时间或下降时间等速率1 倍千兆位以太网2 倍千兆位以太网10 千兆位以太网10 千兆位以太网(Mb/s)125025009953.2810312.5精确测量光波通信波形的关键是光接收机。
10 千兆位以太网FEC11095.786100C 在仪器内部集成了广泛的高精度接收机。
·内置光电二极管,具有平坦的频率响应,实现了最高的波形保真度。
这为消光比测量提供了极高的精度。
·测量基于标准的发射机的一致性,要求观察信号经过滤波后的响应。
86100C 拥有一系列广泛的滤波组合。
可以通过GPIB 远程或者使用前面板按钮,把滤波器自动可重复地切换进或切换出测量通道。
它校准整个测量路径的频响,并在长期使用期间保持性能稳定。
·集成式光接收机提供了经过校准的光通道。
由于模块内置了精确的光接收机,因此可以在光学功率单元中精确测量和显示光信号。
平均功率测量不要求交换机或耦合器。
它简化了信号路由,保持了信号强度。
10 千兆位以太网LX4光纤通道2 倍光纤通道4 倍光纤通道8 倍光纤通道10 倍光纤通道10 倍光纤通道FECInfinibandSTM0/OC1STM1/OC3STM4/OC12STM16/OC48STM16/OC48FECSTM64/OC192STM64/OC192FECSTM64/OC192FECSTM64/OC192 Super FECSTM256/OC768STS1EYESTS3EYE31251062.521254250850010518.7511317250051.84155.52622.082488.326669953.2810664.210709125003981351.84155.52可以根据左侧列出的缩放比例,简便地创建其他眼图模板。
