磁场中带电粒子的运动

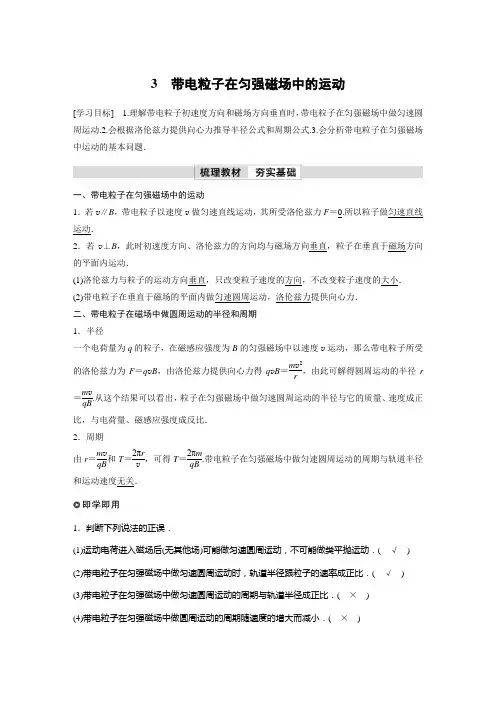

3 带电粒子在匀强磁场中的运动[学习目标] 1.理解带电粒子初速度方向和磁场方向垂直时，带电粒子在匀强磁场中做匀速圆周运动.2.会根据洛伦兹力提供向心力推导半径公式和周期公式.3.会分析带电粒子在匀强磁场中运动的基本问题．一、带电粒子在匀强磁场中的运动1．若v ∥B ，带电粒子以速度v 做匀速直线运动，其所受洛伦兹力F ＝0.所以粒子做匀速直线运动．2．若v ⊥B ，此时初速度方向、洛伦兹力的方向均与磁场方向垂直，粒子在垂直于磁场方向的平面内运动．(1)洛伦兹力与粒子的运动方向垂直，只改变粒子速度的方向，不改变粒子速度的大小． (2)带电粒子在垂直于磁场的平面内做匀速圆周运动，洛伦兹力提供向心力． 二、带电粒子在磁场中做圆周运动的半径和周期 1．半径一个电荷量为q 的粒子，在磁感应强度为B 的匀强磁场中以速度v 运动，那么带电粒子所受的洛伦兹力为F ＝q v B ，由洛伦兹力提供向心力得q v B ＝m v 2r ，由此可解得圆周运动的半径r＝m vqB.从这个结果可以看出，粒子在匀强磁场中做匀速圆周运动的半径与它的质量、速度成正比，与电荷量、磁感应强度成反比． 2．周期由r ＝m v qB 和T ＝2πr v ，可得T ＝2πm qB .带电粒子在匀强磁场中做匀速圆周运动的周期与轨道半径和运动速度无关．1．判断下列说法的正误．(1)运动电荷进入磁场后(无其他场)可能做匀速圆周运动，不可能做类平抛运动．( √ ) (2)带电粒子在匀强磁场中做匀速圆周运动时，轨道半径跟粒子的速率成正比．( √ ) (3)带电粒子在匀强磁场中做匀速圆周运动的周期与轨道半径成正比．( × ) (4)带电粒子在匀强磁场中做圆周运动的周期随速度的增大而减小．( × )2．两个粒子带电荷量相等，在同一匀强磁场中只受到磁场力作用而做匀速圆周运动，则( ) A ．若速率相等，则半径必相等 B ．若质量相等，则周期必相等 C ．若动能相等，则半径必相等 D ．若动量相等，则周期必相等 答案 B一、带电粒子在匀强磁场中运动的基本问题 导学探究如图所示，可用洛伦兹力演示仪观察运动电子在匀强磁场中的偏转．(1)不加磁场时，电子束的运动轨迹如何？ (2)加上磁场后，电子束的运动轨迹如何？(3)如果保持出射电子的速度不变，增大磁感应强度，轨迹圆半径如何变化？ (4)如果保持磁感应强度不变，增大出射电子的速度，轨迹圆半径如何变化？ 答案 (1)一条直线 (2)圆 (3)变小 (4)变大 知识深化1．分析带电粒子在匀强磁场中的匀速圆周运动，要紧抓洛伦兹力提供向心力，即q v B ＝m v 2r .2．同一粒子在同一匀强磁场中做匀速圆周运动，由r ＝m v qB 知，r 与v 成正比；由T ＝2πmqB知，T 与速度无关，与半径无关．例1 质子p(11H)和α粒子(42He)以相同的速率在同一匀强磁场中做匀速圆周运动，轨道半径分别为R p 和R α，周期分别为T p 和T α，则下列选项中正确的是( ) A ．R p ∶R α＝1∶2，T p ∶T α＝1∶2 B ．R p ∶R α＝1∶1，T p ∶T α＝1∶1 C ．R p ∶R α＝1∶1，T p ∶T α＝1∶2 D ．R p ∶R α＝1∶2，T p ∶T α＝1∶1 答案 A解析 质子p(11H)和α粒子(42He)的带电荷量之比为q p ∶q α＝1∶2，质量之比m p ∶m α＝1∶4.由带电粒子在匀强磁场中做匀速圆周运动的规律可知，轨道半径R ＝m v qB ，周期T ＝2πm qB ，因为两粒子速率相同，代入q 、m ，可得R p ∶R α＝1∶2，T p ∶T α＝1∶2，故选项A 正确，B 、C 、D 错误．针对训练1 薄铝板将同一匀强磁场分成 Ⅰ、Ⅱ 两个区域，高速带电粒子可穿过铝板一次，在两个区域内运动的轨迹如图所示，半径R 1>R 2.假定穿过铝板前后粒子带电荷量保持不变，则该粒子( )A ．带正电B ．在Ⅰ、Ⅱ区域的运动速度大小相同C ．在Ⅰ、Ⅱ区域的运动时间相同D ．从Ⅱ区域穿过铝板运动到Ⅰ区域 答案 C解析 粒子穿过铝板受到铝板的阻力，速度将减小．由r ＝m vBq 可得粒子在磁场中做匀速圆周运动的轨道半径将减小，故可得粒子由Ⅰ区域运动到Ⅱ区域，结合左手定则可知粒子带负电，选项A 、B 、D 错误；由T ＝2πmBq可知粒子运动的周期不变，粒子在Ⅰ区域和Ⅱ区域中运动的时间均为t ＝12T ＝πmBq ，选项C 正确．二、带电粒子在匀强磁场中的圆周运动 1．圆心位置确定的两种方法 (1)圆心一定在垂直于速度的直线上已知入射方向和出射方向时，可以过入射点和出射点作垂直于入射方向和出射方向的直线，两条直线的交点就是圆弧轨道的圆心(如图甲所示，P 为入射点，M 为出射点)． (2)圆心一定在弦的垂直平分线上已知入射方向和出射点的位置时，可以过入射点作入射方向的垂线，连接入射点和出射点，作其垂直平分线，这两条垂线的交点就是圆弧轨道的圆心(如图乙所示，P 为入射点，M 为出射点)．2．半径的确定半径的计算一般利用几何知识解直角三角形．做题时一定要作好辅助线，由圆的半径和其他几何边构成直角三角形．由直角三角形的边角关系或勾股定理求解．3．粒子在匀强磁场中运动时间的确定(1)粒子在匀强磁场中运动一周的时间为T ，当粒子运动轨迹的圆弧所对应的圆心角为α时，其运动时间t ＝α360°T (或t ＝α2πT )．确定圆心角时，利用好几个角的关系，即圆心角＝偏向角＝2倍弦切角． (2)当v 一定时，粒子在匀强磁场中运动的时间t ＝lv ，l 为带电粒子通过的弧长．例2 如图所示，a 和b 所带电荷量相同，以相同动能从A 点射入磁场，在匀强磁场中做圆周运动的半径r a ＝2r b ，则可知(重力不计)( )A ．两粒子都带正电，质量比m am b ＝4B ．两粒子都带负电，质量比m am b ＝4C ．两粒子都带正电，质量比m a m b ＝14D ．两粒子都带负电，质量比m a m b ＝14答案 B解析 由于q a ＝q b ，E k a ＝E k b ，由动能E k ＝12m v 2和粒子偏转半径r ＝m v qB ，可得m ＝r 2q 2B 22E k ，可见m 与半径r 的二次方成正比，故m a ∶m b ＝4∶1，再根据左手定则知粒子应带负电，故选B.例3 如图所示，一带电荷量为2.0×10－9 C 、质量为1.8×10－16kg 的粒子，从直线上一点O沿与PO 方向成30°角的方向进入磁感应强度为B 的匀强磁场中，经过1.5×10－6 s 后到达直线上的P 点，求：(1)粒子做圆周运动的周期； (2)磁感应强度B 的大小；(3)若O 、P 之间的距离为0.1 m ，则粒子的运动速度的大小． 答案 (1)1.8×10－6 s (2)0.314 T (3)3.49×105 m/s解析 (1)作出粒子的运动轨迹，如图所示，由图可知粒子由O 到P 的大圆弧所对的圆心角为300°，则t T ＝300°360°＝56，周期T ＝65t ＝65×1.5×10－6 s ＝1.8×10－6 s (2)由q v B ＝m v 2r ，T ＝2πr v ，得T ＝2πm qB ，知B ＝2πm qT ＝2×3.14×1.8×10－162.0×10－9×1.8×10－6T ＝0.314 T.(3)由几何知识可知，半径r ＝OP ＝0.1 m 则q v B ＝m v 2r得，粒子的运动速度大小为v ＝Bqr m ＝0.314×2.0×10－9×0.11.8×10－16 m/s ≈3.49×105 m/s. 针对训练2 (多选)(2020·天津卷)如图所示，在Oxy 平面的第一象限内存在方向垂直纸面向里，磁感应强度大小为B 的匀强磁场．一带电粒子从y 轴上的M 点射入磁场，速度方向与y 轴正方向的夹角θ＝45°.粒子经过磁场偏转后在N 点(图中未画出)垂直穿过x 轴．已知OM ＝a ，粒子电荷量为q ，质量为m ，重力不计．则( )A ．粒子带负电荷B ．粒子速度大小为qBa mC ．粒子在磁场中运动的轨道半径为aD ．N 与O 点相距(2＋1)a 答案 AD解析 由题意可知，粒子在磁场中做顺时针圆周运动，根据左手定则可知粒子带负电荷，故A 正确；粒子的运动轨迹如图所示，O ′为粒子做匀速圆周运动的圆心，其轨道半径R ＝2a ，故C 错误；由洛伦兹力提供向心力可得q v B ＝m v 2R ，则v ＝2qBa m ，故B 错误；由图可知，ON ＝a ＋2a ＝(2＋1)a ，故D 正确．考点一 周期公式与半径公式的基本应用1．(多选)两个粒子A 和B 带有等量的同种电荷，粒子A 和B 以垂直于磁场的方向射入同一匀强磁场，不计重力，则下列说法正确的是( ) A ．如果两粒子的速度v A ＝v B ，则两粒子的半径R A ＝R B B ．如果两粒子的动能E k A ＝E k B ，则两粒子的周期T A ＝T B C ．如果两粒子的质量m A ＝m B ，则两粒子的周期T A ＝T B D ．如果两粒子的动量大小相同，则两粒子的半径R A ＝R B 答案 CD解析 因为粒子在匀强磁场中做匀速圆周运动的半径r ＝m v qB ，周期T ＝2πmqB ，又粒子电荷量相等且在同一匀强磁场中，所以q 、B 相等，r 与m 、v 有关，T 只与m 有关，所以A 、B 错误，C 、D 正确．2．在匀强磁场中，一个带电粒子做匀速圆周运动，如果又顺利垂直进入另一磁感应强度是原来磁感应强度一半的匀强磁场，则( ) A ．粒子的速率加倍，周期减半 B ．粒子的速率不变，轨道半径减半 C ．粒子的速率不变，周期变为原来的2倍D ．粒子的速率减半，轨道半径变为原来的2倍 答案 C解析 因洛伦兹力对粒子不做功，故粒子的速率不变；当磁感应强度减半后，由r ＝m vBq 可知，轨道半径变为原来的2倍；由T ＝2πmBq 可知，粒子的周期变为原来的2倍，故C 正确，A 、B 、D 错误．3.一个带电粒子沿垂直于磁场的方向射入一匀强磁场．粒子的一段径迹如图所示．径迹上的每一小段都可近似看成圆弧．由于带电粒子能使沿途的空气电离，粒子的能量逐渐减小(电荷量不变)．从图中情况可以确定( )A ．粒子从a 到b ，带正电B ．粒子从a 到b ，带负电C ．粒子从b 到a ，带正电D ．粒子从b 到a ，带负电 答案 C解析 由于带电粒子使沿途的空气电离，粒子的能量逐渐减小，可知速度逐渐减小；根据粒子在匀强磁场中做匀速圆周运动的半径公式r ＝m vqB 可知，粒子的运动半径逐渐减小，所以粒子的运动方向是从b 到a ；再根据左手定则可知粒子带正电，选项C 正确，A 、B 、D 错误． 4.质量和带电荷量都相等的带电粒子M 和N ，以不同的速率经小孔S 垂直进入匀强磁场并最终打在金属板上，运动的半圆轨迹如图中虚线所示，不计重力，下列表述正确的是( )A ．M 带负电，N 带正电B ．M 的速率小于N 的速率C ．洛伦兹力对M 、N 做正功D ．M 的运动时间大于N 的运动时间 答案 A解析 根据左手定则可知N 带正电，M 带负电，A 正确；因r ＝m vBq，而M 的轨迹半径大于N的轨迹半径，所以M 的速率大于N 的速率，B 错误；洛伦兹力不做功，C 错误；M 和N 的运动时间都为t ＝πmBq，D 错误．考点二 带电粒子做匀速圆周运动的分析5.如图，ABCD 是一个正方形的匀强磁场区域，两相同的粒子甲、乙分别以不同的速率从A 、D 两点沿图示方向射入磁场，均从C 点射出，则它们的速率之比v 甲∶v 乙和它们通过该磁场所用时间之比t 甲∶t 乙分别为( )A ．1∶1,2∶1B ．1∶2,2∶1C ．2∶1,1∶2D ．1∶2,1∶1答案 C解析 根据q v B ＝m v 2r ，得v ＝qBrm ，根据题图可知，甲、乙两粒子的轨迹半径之比为2∶1，又因为两粒子相同，故v 甲∶v 乙＝r 甲∶r 乙＝2∶1，粒子在磁场中的运动周期T ＝2πmqB ，两粒子相同，可知甲、乙两粒子的周期之比为1∶1，根据轨迹图可知，甲、乙两粒子转过的圆心角之比为1∶2，故两粒子在磁场中经历的时间之比t 甲∶t 乙＝1∶2，选C.6.如图所示，MN 为铝质薄平板，铝板上方和下方分别有垂直于纸面的匀强磁场(未画出)，一带电粒子从紧贴铝板上表面的P 点垂直于铝板向上射出，从Q 点穿越铝板后到达PQ 的中点O .已知粒子穿越铝板时，其动能损失一半，速度方向和电荷量不变，不计重力．铝板上方和下方的磁感应强度大小之比为( )A ．2∶1 B.2∶1 C ．1∶1 D.2∶2 答案 D解析 根据几何关系可知，带电粒子在铝板上方做匀速圆周运动的轨迹半径r 1是其在铝板下方做匀速圆周运动的轨迹半径r 2的2倍，设粒子在P 点的速度大小为v 1，动能为E k ，根据牛顿第二定律可得q v 1B 1＝m v 12r 1，则B 1＝m v 1qr 1＝2mE kqr 1；同理，B 2＝m v 2qr 2＝2m ·12E kqr 2＝mE kqr 2，则B 1B 2＝2r 2r 1＝22，D 正确．7.(多选)如图所示，分界线MN 上、下两侧有垂直纸面的匀强磁场，磁感应强度分别为B 1和B 2，一质量为m 、电荷量为q 的带电粒子(不计重力)从O 点出发以一定的初速度v 0沿纸面垂直MN 向上射出，经时间t 又回到出发点O ，形成了图示心形轨迹，则( )A ．粒子一定带正电荷B ．MN 上、下两侧的磁场方向相同C ．MN 上、下两侧的磁感应强度的大小之比B 1∶B 2＝1∶2D ．时间t ＝2πm qB 2答案 BD解析 题中未给出磁场的方向和粒子绕行的方向，所以不能判定粒子所带电荷的正负，选项A 错误；粒子越过磁场的分界线MN 时，洛伦兹力的方向没有变，根据左手定则可知MN 上、下两侧的磁场方向相同，选项B 正确；设MN 上方的轨迹半径是r 1，下方的轨迹半径是r 2，根据几何关系可知r 1∶r 2＝1∶2；洛伦兹力充当粒子做圆周运动的向心力，由q v 0B ＝m v 02r ，解得B ＝m v 0qr ，所以B 1∶B 2＝r 2∶r 1＝2∶1，选项C 错误；由题图知，时间t ＝T 1＋T 22＝2πmqB 1＋πm qB 2，由B 1∶B 2＝2∶1得t ＝2πm qB 2，选项D 正确． 8.如图所示，两个速度大小不同的同种带电粒子1、2沿水平方向从同一点垂直射入匀强磁场中，磁场方向垂直纸面向里，当它们从磁场下边界飞出时相对入射方向的偏转角分别为90°、60°，则粒子1、2在磁场中运动的( )A ．轨迹半径之比为2∶1B ．速度之比为1∶2C ．时间之比为2∶3D ．周期之比为1∶2答案 B解析 带电粒子在匀强磁场中运动时，洛伦兹力提供向心力，由牛顿第二定律有q v B ＝m v 2r，可得r ＝m v qB ，又T ＝2πr v ，联立可得T ＝2πmqB ，故两粒子运动的周期相同，D 错误；速度的偏转角等于轨迹所对的圆心角，故粒子1的运动时间t 1＝90°360°T ＝14T ，粒子2的运动时间t 2＝60°360°T＝16T ，则时间之比为3∶2，C 错误；粒子1和粒子2运动轨迹的圆心O 1和O 2如图所示，设粒子1的轨迹半径R 1＝d ，对于粒子2，由几何关系可得R 2sin 30°＋d ＝R 2，解得R 2＝2d ，故轨迹半径之比为1∶2，A 错误；由r ＝m vqB可知，速度之比为1∶2，B 正确．9.如图所示，在x 轴上方存在垂直于纸面向里的匀强磁场，磁场的磁感应强度为B ，在xOy 平面内，从原点O 处与x 轴正方向成θ角(0<θ<π)，以速率v 发射一个带正电的粒子(重力不计)，则下列说法正确的是( )A ．若v 一定，θ越大，则粒子离开磁场的位置距O 点越远B ．若v 一定，θ越大，则粒子在磁场中运动的时间越短C ．若θ一定，v 越大，则粒子在磁场中运动的角速度越大D ．若θ一定，v 越大，则粒子在磁场中运动的时间越短 答案 B解析 画出粒子在磁场中运动的轨迹如图所示，由几何关系得，轨迹对应的圆心角α＝2π－2θ，粒子在磁场中运动的时间t ＝α2πT ＝2π－2θ2π·2πm qB ＝(2π－2θ)m qB ，可得，若v 一定，θ越大，粒子在磁场中运动的时间t 越短，若θ一定，则粒子在磁场中的运动时间一定，故B 正确，D 错误；设粒子的轨迹半径为r ，则r ＝m v qB ，由图有，AO ＝2r sin θ＝2m v sin θqB ，可得，若θ是锐角，θ越大，AO 越大，若θ是钝角，θ越大，AO 越小，故A 错误；粒子在磁场中运动的角速度ω＝2πT ，又T ＝2πm qB ，则得ω＝qBm，与速度v 无关，故C 错误．10.(2019·全国卷Ⅲ)如图，在坐标系的第一和第二象限内存在磁感应强度大小分别为12B 和B 、方向均垂直于纸面向外的匀强磁场．一质量为m 、电荷量为q (q >0)的粒子垂直于x 轴射入第二象限，随后垂直于y 轴进入第一象限，最后经过x 轴离开第一象限．粒子在磁场中运动的时间为( )A.5πm 6qBB.7πm 6qBC.11πm 6qBD.13πm 6qB答案 B解析 设带电粒子进入第二象限的速度为v ，在第二象限和第一象限中运动的轨迹如图所示，对应的轨迹半径分别为R 1和R 2，由洛伦兹力提供向心力，有q v B ＝m v 2R、T ＝2πR v ，可得R 1＝m v qB 、R 2＝2m v qB 、T 1＝2πm qB 、T 2＝4πm qB ，带电粒子在第二象限中运动的时间为t 1＝T 14，在第一象限中运动的时间为t 2＝θ2πT 2，又由几何关系有cos θ＝R 2－R 1R 2＝12，可得t 2＝T 26，则粒子在磁场中运动的时间为t ＝t 1＋t 2，联立以上各式解得t ＝7πm 6qB，选项B 正确，A 、C 、D 错误．11.一带电粒子的质量m ＝1.7×10－27 kg ，电荷量q ＝＋1.6×10－19 C ，该粒子以大小为v ＝3.2×106 m/s 的速度沿垂直于磁场同时又垂直于磁场边界的方向进入匀强磁场中，磁场的磁感应强度为B ＝0.17 T ，磁场的宽度L ＝10 cm ，如图所示．(粒子重力不计，g 取10 m/s 2，结果均保留两位有效数字)(1)带电粒子离开磁场时的速度多大？(2)带电粒子在磁场中运动多长时间？(3)带电粒子在离开磁场时偏离入射方向的距离d 为多大？答案 (1)3.2×106 m/s (2)3.3×10－8 s (3)2.7×10－2 m解析 (1)由于洛伦兹力不做功，所以带电粒子离开磁场时的速度大小仍为3.2×106 m/s.(2)由q v B ＝m v 2r 得， 轨迹半径r ＝m v qB ＝1.7×10－27×3.2×1061.6×10－19×0.17m ＝0.2 m. 由题图可知偏转角θ满足：sin θ＝L r ＝0.1 m 0.2 m＝0.5， 所以θ＝30°＝π6， 由q v B ＝m v 2r 及v ＝2πr T可得 带电粒子在磁场中运动的周期T ＝2πm qB， 所以带电粒子在磁场中运动的时间t ＝θ2π·T ＝112T ， 所以t ＝πm 6qB ＝ 3.14×1.7×10－276×1.6×10－19×0.17s ≈3.3×10－8 s. (3)带电粒子在离开磁场时偏离入射方向的距离d ＝r (1－cos θ)＝0.2×(1－32) m ≈2.7×10－2 m.12.(2020·江苏卷改编)空间存在两个垂直于Oxy 平面的匀强磁场，y 轴为两磁场的边界，磁感应强度分别为2B 0、3B 0.质量为m 、带电荷量为q 的粒子从原点O 沿x 轴正向射入磁场，速度为v .粒子第1次、第2次经过y 轴的位置分别为P 、Q ，其轨迹如图所示．不考虑粒子重力影响．求：(1)Q 到O 的距离d ；(2)粒子两次经过P 点的时间间隔Δt .答案 (1)m v 3qB 0 (2)2πm qB 0解析 (1)粒子先后在两磁场中做匀速圆周运动，设半径分别为r 1、r 2由q v B ＝m v 2r 可知r ＝m v qB故r 1＝m v 2qB 0，r 2＝m v 3qB 0且d ＝2r 1－2r 2，解得d ＝m v 3qB 0(2)粒子先后在两磁场中做匀速圆周运动，设运动时间分别为t 1、t 2由T ＝2πr v ＝2πm qB 得t 1＝πm 2qB 0，t 2＝πm 3qB 0， 且Δt ＝2t 1＋3t 2解得Δt ＝2πm qB 0.。

第3节 带电粒子在匀强磁场中的运动核心素养导学一、带电粒子在匀强磁场中的运动1．带电粒子沿着与磁场垂直的方向射入匀强磁场，由于带电粒子初速度的方向和洛伦兹力的方向都在与磁场方向 的平面内。

所以，粒子只能在该平面内运动。

2．洛伦兹力总是与粒子运动方向垂直，只改变粒子速度的方向，不改变粒子速度的大小。

3．粒子速度大小不变，粒子在匀强磁场中所受洛伦兹力大小也不改变，洛伦兹力提供粒子做圆周运动的向心力，粒子做 运动。

带电粒子在匀强磁场中做匀速圆周运动，带电粒子的重力忽略不计，洛伦兹力提供向心力。

二、带电粒子在磁场中做圆周运动的半径和周期1．半径公式由洛伦兹力提供向心力q v B ＝m v 2r ，可得圆周运动的半径r ＝ 。

2．周期公式匀速圆周运动的周期T ＝2πr v ，将r ＝m v qB 代入，可得T ＝ 。

1.电子以某一速度进入洛伦兹力演示仪中。

(1)励磁线圈通电前后电子的运动情况相同吗？提示：①通电前，电子做匀速直线运动。

②通电后，电子做匀速圆周运动。

(2)电子在洛伦兹力演示仪中做匀速圆周运动时，什么力提供向心力？提示：洛伦兹力提供向心力。

2.如图，带电粒子在匀强磁场中做匀速圆周运动。

判断下列说法的正误。

(1)运动电荷在匀强磁场中做匀速圆周运动的周期与速度有关。

( )(2)带电粒子做匀速圆周运动的半径与带电粒子进入匀强磁场时速度的大小有关。

( )(3)带电粒子若垂直进入非匀强磁场后做半径不断变化的运动。

( )新知学习(一)⎪⎪⎪带电粒子做圆周运动的半径和周期[任务驱动]美丽的极光是由来自太阳的高能带电粒子流进入地球高空大气层出现的现象。

科学家发现并证实，向地球两极做螺旋运动的这些高能粒子的旋转半径是不断减小的，这主要与哪些因素有关？提示：一方面磁场在不断增强，另一方面由于大气阻力粒子速度不断减小，根据r ＝m v qB，半径r 是不断减小的。

[重点释解]1．由公式r ＝m v qB 可知，带电粒子在匀强磁场中做圆周运动的半径r 与比荷q m 成反比，与速度v 成正比，与磁感应强度B 成反比。

带电粒子在磁场中的运动因为洛伦兹力F始终与速度v垂直，即F只改变速度方向而不改变速度的大小，所以运动电荷非平行与磁感线进入匀强磁场且仅受洛伦兹力时，一定做匀速圆周运动，由洛伦磁力提==2/。

带电粒子在磁场中运动问题大致可分两种情况：1. 做供向心力，即F qvB mv R完整的圆周运动（在无界磁场或有界磁场中）；2. 做一段圆弧运动（一般在有界磁场中）。

无论何种情况，其关键均在圆心、半径的确定上。

1. 找圆心方法1：若已知粒子轨迹上的两点的速度方向，则可根据洛伦兹力F⊥v，分别确定两点处洛伦兹力F的方向，其交点即为圆心。

方法2：若已知粒子轨迹上的两点和其中一点的速度方向，则可作出此两点的连线（即过这两点的圆弧的弦）的中垂线，再画出已知点v的垂线，中垂线与垂线的交点即为圆心。

2. 求半径圆心确定下来后，半径也随之确定。

一般可运用平面几何知识来求半径的长度。

3. 画轨迹在圆心和半径确定后可根据左手定则和题意画出粒子在磁场中的轨迹图。

4. 应用对称规律带电粒子如果从一直线边界进入又从该边界射出，则其轨迹关于入射点和出射点线段的中垂线对称，入射速度方向与出射速度方向与边界的夹角相等，利用这一结论可以轻松画出粒子的轨迹。

临界点是粒子轨迹发生质的变化的转折点，所以只要画出临界点的轨迹就可以使问题得解。

一、由两速度的垂线定圆心例1. 电视机的显像管中，电子（质量为m，带电量为e）束的偏转是用磁偏转技术实现的。

电子束经过电压为U的加速电场后，进入一圆形匀强磁场区，如图1所示，磁场方向垂直于圆面，磁场区的中心为O，半径为r。

当不加磁场时，电子束将通过O点打到屏幕的中心M点。

为了让电子束射到屏幕边缘P，需要加磁场，使电子束偏转一已知角度θ，此时磁场的磁感强度B应为多少？图1解析：如图2所示，电子在匀强磁场中做圆周运动，圆周上的两点a、b分别为进入和射出的点。

做a、b点速度的垂线，交点O1即为轨迹圆的圆心。

图2设电子进入磁场时的速度为v，对电子在电场中的运动过程有=22/eU mv对电子在磁场中的运动（设轨道半径为R）有=2/evB mv R由图可知，偏转角θ与r、R的关系为θ2=r Rtan(/)/联立以上三式解得θ122=(/)/tan(/)B r mU e二、由两条弦的垂直平分线定圆心例2. 如图3所示，有垂直坐标平面的范围足够大的匀强磁场，磁感应强度为B，方向向里。

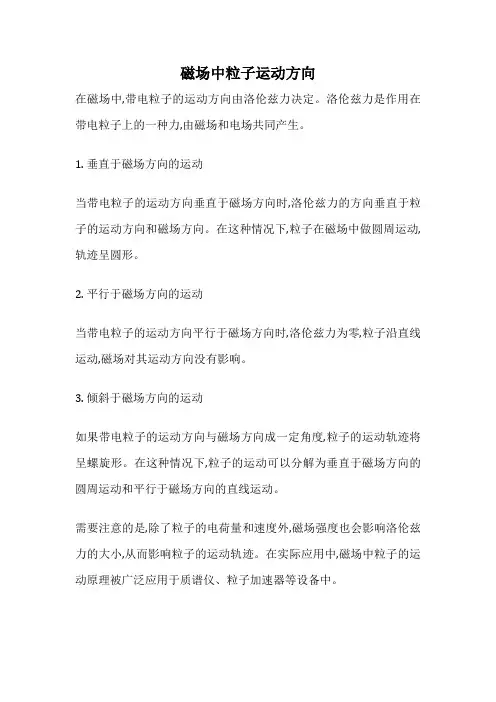

磁场中粒子运动方向
在磁场中,带电粒子的运动方向由洛伦兹力决定。

洛伦兹力是作用在带电粒子上的一种力,由磁场和电场共同产生。

1. 垂直于磁场方向的运动
当带电粒子的运动方向垂直于磁场方向时,洛伦兹力的方向垂直于粒子的运动方向和磁场方向。

在这种情况下,粒子在磁场中做圆周运动,轨迹呈圆形。

2. 平行于磁场方向的运动
当带电粒子的运动方向平行于磁场方向时,洛伦兹力为零,粒子沿直线运动,磁场对其运动方向没有影响。

3. 倾斜于磁场方向的运动
如果带电粒子的运动方向与磁场方向成一定角度,粒子的运动轨迹将呈螺旋形。

在这种情况下,粒子的运动可以分解为垂直于磁场方向的圆周运动和平行于磁场方向的直线运动。

需要注意的是,除了粒子的电荷量和速度外,磁场强度也会影响洛伦兹力的大小,从而影响粒子的运动轨迹。

在实际应用中,磁场中粒子的运动原理被广泛应用于质谱仪、粒子加速器等设备中。

带电粒子在匀强磁场中的运动（知识小结）一．带电粒子在磁场中的运动（1）带电粒子在磁场中运动时，若速度方向与磁感线平行，则粒子不受磁场力，做匀速直线运动；即 ① 为静止状态。

② 则粒子做匀速直线运动。

（2）若速度方向与磁感线垂直，带电粒子在匀强磁场中做匀速圆周运动，洛伦兹力起向心力作用。

（3）若速度方向与磁感线成任意角度，则带电粒子在与磁感线平行的方向上做匀速直线运动，在与磁感线垂直的方向上做匀速圆周运动，它们的合运动是螺线运动。

二、带电粒子在匀强磁场中的圆周运动1．运动分析：洛伦兹力提供向心力，使带电粒子在匀强磁场中做匀速圆周运动．(4)运动时间： (Θ 用弧度作单位 )1．只有垂直于磁感应强度方向进入匀强磁场的带电粒子，才能在磁场中做匀速圆周运动．2．带电粒子做匀速圆周运动的半径与带电粒子进入磁场时速率的大小有关，而周期与速率、半径都无关．三、带电粒子在有界匀强磁场中的匀速圆周运动(往往有临界和极值问题)(一)边界举例:1、直线边界（进出磁场有对称性）规律：如从同一直线边界射入的粒子，再从这一边射出时，速度与边界的夹角相等。

速度与边界的夹角等于圆弧所对圆心角的一半，并且如果把两个速度移到共点时，关于直线轴对称。

2、平行边界（往往有临界和极值问题）（在平行有界磁场里运动，轨迹与边界相切时，粒子恰好不射出边界）3、矩形边界磁场区域为正方形，从a 点沿ab 方向垂直射入匀强磁场：若从c 点射出，则圆心在d 处若从d 点射出，则圆心在ad 连线中点处4.圆形边界（从平面几何的角度看，是粒子轨迹圆与磁场边界圆的两圆相交问题。

）特殊情形：在圆形磁场内,沿径向射入时，必沿径向射出一般情形：磁场圆心O 和运动轨迹圆心O ′都在入射点和出射点连线AB 的中垂线上。

或者说两圆心连线OO ′与两个交点的连线AB 垂直。

（二）求解步骤：（1）定圆心、（2）连半径、（3）画轨迹、（4）作三角形．（5）据半径公式求半径，2．其特征方程为：F 洛＝F 向． 3．三个基本公式： (1)向心力公式：qvB ＝m v 2R ； (2)半径公式：R ＝mv qB ； (3)周期和频率公式：T ＝2πm qB ＝1f ； 222m t qB m qB T θππθπθ==⨯=⨯v L =t再解三角形求其它量；或据三角形求半径，再据半径公式求其它量（6）求时间1、确定圆心的常用方法：(1)已知入射方向和出射方向(两点两方向)时，可以作通过入射点和出射点作垂直于入射方向和出射方向的直线，两条直线的交点就是圆弧轨道的圆心，如图3－6－6甲所示，P 为入射点，M 为出射点，O 为轨道圆心．(2)已知入射方向和出射点的位置时(两点一方向)，可以通过入射点作入射方向的垂线，连接入射点和出射点，作其中垂线，这两条垂线的交点就是圆弧轨道的圆心，如图3－6－6乙所示，P 为入射点，M 为出射点，O 为轨道圆心．(3)两条弦的中垂线(三点)：如图3－6－7所示，带电粒子在匀强磁场中分别经过O 、A 、B 三点时，其圆心O ′在OA 、OB 的中垂线的交点上．(4)已知入射点、入射方向和圆周的一条切线：如图3－6－8所示，过入射点A 做v 垂线AO ， 延长v 线与切线CD 交于C 点，做∠ACD 的角平分线交AO 于O 点，O 点即为圆心，求解临界问题常用到此法．(5)已知入射点，入射速度方向和半径大小2．求半径的常用方法 ：由于已知条件的不同，求半径有两种方法：一是：利用向心力公式求半径；二是：利用平面几何知识求半径。

匀强磁场中带电粒子的运动
带电粒子在匀强磁场中的运动是如下。

匀速直线运动：当v∥B时，带电粒子以速度v做匀速直线运动。

匀速圆周运动：当v⊥B时，带电粒子在垂直于磁感线的平面内以入射速度做匀速圆周运动。

带电粒子的运动问题
1、电场中的加速问题
带电粒子在电场中只受电场力作用的问题。

如果在匀强电场中问题可以根据牛顿运动定律结合运动学公式或动能定理进行处理。

但对于非匀强电场中的问题只能根据动能定理来解决了。

2、电场中的偏转问题
带电粒子以一定的速度和电场成一定角度进入电场，这样带电粒子的受力方向与速度方向不在同一直线上，粒子将做曲线运动。

常见的是带电粒子垂直电场方向射入电场，这类问题的分析方法和平抛运动问题的分析方法一样，把粒子的运动分解成沿受力方向的匀加速运动和沿初速度方向的匀速运动。

主要解决的问题是带电粒子的末速度、偏转距离、偏转角度。

3、磁场中的偏转问题
射入磁场的带电粒子，只要它的速度方向与磁场成一定的角度。

它就受到磁场对它的洛伦兹力作用。

如果垂直射入匀强磁场的带电粒子，它的初速度方向和所受洛伦兹力的方向都在跟磁场方向垂直的平面内，没有作用使粒子离开这个平面，所以粒子只能在这个平面运动。

4、复合场中的运动问题
所谓复合场中的运动，就是在两个或两个以上的场中运动的问题。

带电粒子在复合场中要受到两个或两个以上的力的作用，运动情况一般比较复杂，高中阶段很难解决。

但可设计出粒子匀速运动或匀速圆周运动的问题。

解题方法是分析出受力情况，根据粒子的运动特点来判断未知量。

洛伦兹力，带电粒子在磁场中的运动一、洛伦兹力：磁场对运动电荷的作用力1．洛伦兹力的公式：F＝qvb2．当带电粒子的运动方向与磁场方向互相平行时，F＝03．当带电粒子的运动方向与磁场方向互相垂直时，F＝qvb4．只有运动电荷在磁场中才有可能受到洛伦兹力作用，静止电荷磁场中受到的磁场对电荷的作用力一定为0。

二、洛伦兹力的方向1．运动电荷在磁场中受力方向要用左手定则来判定．2．洛伦兹力F的方向既垂直磁场B的方向，又垂直运动电荷v的方向，即F总是垂直B和v的所在平面．3．使用左手定则判定洛伦兹力方向时，若粒子带正电时，四个手指的指向与正电荷的运动方向相同．若粒子带负电时，四个手指的指向与负电荷的运动方向相反．4．安培力的本质是磁场对运动电荷的作用力的宏观表现．三、洛伦兹力的特征洛伦兹力与电荷运动状态有关：当v＝0时，F=0；v≠0，但v∥B时，F=0。

1洛伦兹力对运动电荷不做功．注意：由于洛伦兹力的方向总与带电粒子在磁场中的运动方向垂直，所以洛伦兹力对运动电荷不做功，不能改变运动电荷的速度大小和电荷的大小，但洛伦兹力可以改变运动电荷的速度方向和运动电荷的运动状态．四、带电粒子在匀强磁场中的运动1．不计重力的带电粒子在匀强磁场中的运动可分为三种情况:一是匀速直线运动；二是匀速圆周运动；三是螺旋运动．2．不计重力的带电粒子在匀强磁场中做匀速圆周运动的几个基本公式: (1）向心力公式_qvB＝m错误!（2）轨道半径公式R＝错误!；（3）周期、频率公式T＝2πRv＝错误!．3．不计重力的带电粒子垂直进入匀强电场和垂直进入匀强磁场时都做曲线运动，但有区别：带电粒子垂直进入匀强电场，在电场中做类平抛运动曲线运;垂直进入匀强磁场，则做匀速圆周运动曲线运动．一、在研究带电粒子在匀强磁场中做匀速圆周运动规律时,着重把握“一找圆心，二找半径错误!，三找周期错误!或时间”的分析方法．1．圆心的确定因为洛伦兹力F洛指向圆心,根据F洛⊥v，画出粒子运动轨迹中任意两点（一般是射入和射出磁场两点）的F洛的方向，沿两个洛伦兹力F洛画其延长线的交点即为圆心，另外，圆心位置必定在圆中一根弦的中垂线上(见图）．2．半径的确定和计算利用平面几何关系,求出该圆的可能半径（或圆心角），并注意以下两个重要的几何特点．（1）粒子速度的偏向角（φ)等于同心角（α),并等于AB弦与切线的夹角(弦切角θ)的2倍(如图所示），即φ＝α＝2θ＝ωt。

带电粒子在磁场中运动一、不计重力的带电粒子在匀强磁场中的运动1．匀速直线运动：若带电粒子的速度方向与匀强磁场的方向平行，则粒子做匀速直线运动．2．匀速圆周运动：若带电粒子的速度方向与匀强磁场的方向垂直，则粒子做匀速圆周运动．质量为m、电荷量为q的带电粒子以初速度v垂直进入匀强磁场B中做匀速圆周运动，其角速度为ω，轨道半径为R，运动的周期为T，推导半径和周期公式：推导过程：运动时间t=3．对于带电粒子在匀强磁场中做匀速圆周运动的问题，应注意把握以下几点．(1)粒子圆轨迹的圆心的确定的常规方法①若已知粒子在圆周运动中的两个具体位置与通过某一位置时的速度方向，可在已知的速度方向的位置作速度的垂线，同时作两位置连线的中垂线，两垂线的交点为圆轨迹的圆心，如图4－2 所示．②若已知做圆周运动的粒子通过某两个具体位置的速度方向，可在两位置上分别作两速度的垂线，两垂线的交点为圆轨迹的圆心，如图4－3所示．③若已知做圆周运动的粒子通过某一具体位置的速度方向与圆轨迹的半径R，可在该位置上作速度的垂线，垂线上距该位置R处的点为圆轨迹的圆心(利用左手定则判断圆心在已知位置的哪一侧)，如图4－4所示．图4－2图4－3图4－4例1 、一个质量为m电荷量为q的带电粒子从x轴上的P〔a，0〕点以速度v，沿与x正方向成60°的方向射入第一象限内的匀强磁场中，并恰好垂直于y轴射出第一象限。

求3〕〕匀强磁场的磁感应强度B和射出点的坐标。

〔坐标为〔0，a例2、电子自静止开始经M、N板间〔两板间的电压为U〕的电场加速后从A点垂直于磁场边界射入宽度为d的匀强磁场中，电子离开磁场时的位置P偏离入射方向的距离为L，如图2所示，求：〔1〕正确画出电子由静止开始直至离开磁场时的轨迹图； 〔2〕匀强磁场的磁感应强度.〔已知电子的质量为m ，电量为e 〕emUd L L 2222(2)利用速度的垂线与角的平分线的交点找圆心当带电粒子通过圆形磁场区后又通过无场区，如果只知道射入和射出时的速度的方向和射入时的位置，而不知道射出点的位置，应当利用角的平分线和半径的交点确定圆心。
