步进电机控制原理

步进电机控制方法及编程实例
步进电机在现代自动化控制系统中广泛应用，其精准的位置控制和相对简单的驱动方式使其成为许多工业和家用设备中的理想选择。

本文将介绍步进电机的控制方法及编程实例，帮助读者更好地理解和应用这一技术。

步进电机的基本原理
步进电机是一种将电能转换为机械能的电机，其运行原理基于磁场相互作用。

步进电机内部包含多个电磁线圈，根据电流方向和大小的不同来控制转子的运动。

通过逐个激活线圈，可以实现步进电机的准确位置控制，使其能够按照指定的步长旋转。

步进电机的控制方法
1.单相激励控制：最简单的步进电机控制方式之一。

通过依次激活每一相的线圈，
使电机按照固定步长旋转。

这种方法控制简单，但稳定性较差。

2.双相正交控制：采用两相电流的正交控制方式，提高了步进电机的稳定性和精
度。

可以实现正向和反向旋转，常用于对位置要求较高的应用场景。

3.微步进控制：将步进电机每个步进细分为多个微步进，以提高控制精度和减小振
动。

虽然增加了控制复杂度，但可以获得更平滑的运动和更高的分辨率。

步进电机的编程实例
下面以Python语言为例，演示如何通过控制步进电机的相序来实现简单的旋转控制。

通过以上代码，可以实现对步进电机的简单控制，按照设定的相序进行旋转，实现基本的位置控制功能。

结语
步进电机是一种常用的精准位置控制设备，掌握其控制方法和编程技巧对于工程师和爱好者来说都是有益的。

希望本文介绍的步进电机控制方法及编程实例能够帮助读者更好地理解和应用这一技术。

步进电动机驱动器的工作原理
1.脉冲信号产生：
步进电动机驱动器通过接收外部的脉冲信号来控制步进电机的转动。

一般情况下，驱动器采用脉冲发生器产生脉冲信号，可以通过旋转编码器
或者计数器来控制脉冲频率和方向。

脉冲信号的频率和方向决定了步进电
动机的转动速度和方向。

2.脉冲信号解码：
驱动器将接收到的脉冲信号进行解码，将其转换为适当的控制信号。

根据不同的步进电动机类型，驱动器可以选择不同的解码方式，如全步进、半步进、微步进等。

解码方式决定了步进电机每次转动的步进角度。

3.电源供电：
驱动器通过内部的电源模块将外部的直流电源转换为适当的电压或电
流输出，以供步进电动机驱动。

电源模块一般包括电源变压器、整流电路
和滤波电路，可以提供稳定的电源输出。

4.驱动输出：
驱动器将解码后的控制信号转换为相应的功率输出，提供给步进电动机。

驱动器的功率输出一般包括两种类型：电流型和电压型。

电流型驱动
器通过调节输出电流的大小来控制步进电机的运动，可以提供较大的转矩。

电压型驱动器通过改变输出电压的大小来控制步进电机的运动，可以提供
较高的速度。

5.保护功能：
驱动器可以具备一些保护功能，包括过流保护、过压保护、过热保护等。

当发生异常情况时，驱动器会自动切断输出，以保护步进电动机和驱
动器本身的安全。

综上所述，步进电动机驱动器的工作原理包括脉冲信号的产生和解码、电源供电和驱动输出等环节。

通过控制这些环节，可以实现对步进电动机
的精确控制，以满足各种不同应用场景的需求。

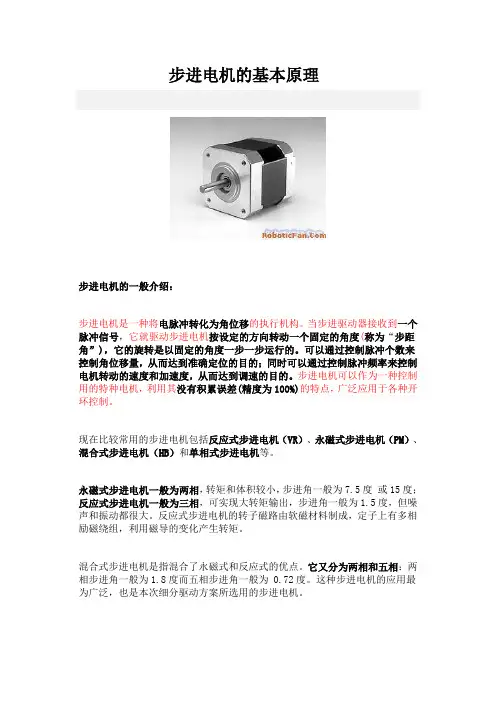

步进电机的基本原理步进电机的一般介绍：步进电机是一种将电脉冲转化为角位移的执行机构。

当步进驱动器接收到一个脉冲信号，它就驱动步进电机按设定的方向转动一个固定的角度(称为“步距角”)，它的旋转是以固定的角度一步一步运行的。

可以通过控制脉冲个数来控制角位移量，从而达到准确定位的目的；同时可以通过控制脉冲频率来控制电机转动的速度和加速度，从而达到调速的目的。

步进电机可以作为一种控制用的特种电机，利用其没有积累误差(精度为100%)的特点，广泛应用于各种开环控制。

现在比较常用的步进电机包括反应式步进电机（VR）、永磁式步进电机（PM）、混合式步进电机（HB）和单相式步进电机等。

永磁式步进电机一般为两相，转矩和体积较小，步进角一般为7.5度或15度；反应式步进电机一般为三相，可实现大转矩输出，步进角一般为1.5度，但噪声和振动都很大。

反应式步进电机的转子磁路由软磁材料制成，定子上有多相励磁绕组，利用磁导的变化产生转矩。

混合式步进电机是指混合了永磁式和反应式的优点。

它又分为两相和五相：两相步进角一般为1.8度而五相步进角一般为 0.72度。

这种步进电机的应用最为广泛，也是本次细分驱动方案所选用的步进电机。

步进电机的一些基本参数：电机固有步距角：它表示控制系统每发一个步进脉冲信号，电机所转动的角度。

电机出厂时给出了一个步距角的值，如86BYG250A型电机给出的值为0.9°/1.8°（表示半步工作时为0.9°、整步工作时为1.8°），这个步距角可以称之为‘电机固有步距角’，它不一定是电机实际工作时的真正步距角，真正的步距角和驱动器有关。

步进电机的相数：是指电机内部的线圈组数，目前常用的有二相、三相、四相、五相步进电机。

电机相数不同，其步距角也不同，一般二相电机的步距角为0.9°/1.8°、三相的为0.75°/1.5°、五相的为0.36°/0.72° 。

步进式加热炉步进机构的控制步进式加热炉是一种能够精确控制加热过程的设备，适用于各种热处理过程中的加热环节。

其主要特点是通过定时或传感器触发控制器，使步进电机依次驱动加热炉内的加热段，从而实现对加热过程的精确控制。

本文将以步进式加热炉的步进机构控制为例，介绍其工作原理及控制方法。

1. 步进电机控制原理步进电机是一种特殊的电机，具有精度高、速度低、响应迅速等优点。

步进电机的控制主要是通过脉冲信号来控制电机旋转的步数和方向，其操作原理如下：当接收到一个脉冲时，电机按照一定的步骤向前或向后旋转一定角度。

控制器根据需要发出若干个脉冲信号，使电机执行相应的运动。

在每个脉冲信号的作用下，电机按照一定的步进角度（通常为1.8度）旋转。

步进电机的控制一般采用开环控制，即控制器无法精确感知电机转动的位置。

因此，在控制时需要通过相应的算法来保证电机的精度。

步进式加热炉是一种由多个加热段组成的工业热处理设备。

每个加热段都由发热元件、绝热材料和控制器组成。

在加热过程中，控制器通过不断地触发脉冲信号来控制步进电机的运动，从而调节炉内的加热段。

具体来说，步进式加热炉步进机构的控制步骤如下：（1）开启加热炉的电源，启动相关的控制器。

（2）设定加热段的参数，例如温度、时间、加热段宽度等。

（3）控制器根据设定参数，通过摩擦轮或传动装置在步进电机的承载轴上输出相应的脉冲信号，使电机一次性旋转一定的角度。

（4）步进电机的输出轴带动相应的传动装置，使加热炉内的加热段按照设定的宽度依次进入加热工作区域。

（5）加热工作结束后，控制器再次向步进电机输出脉冲信号，通过相同的步骤将加热段依次退出加热工作区域。

（6）当所有的加热段退出加热工作区域后，加热炉停止加热工作，待冷却后即可取出加热物。

步进式加热炉步进机构的控制方法主要包括两种：时间控制和传感器控制。

（1）时间控制时间控制是指通过控制器设定加热段的加热时间和停留时间来控制步进电机的运动。

每个加热段的加热时间和停留时间都是相等的，因此可以通过设定为统一的时间控制整个加热过程。

步进电机驱动器及细分控制原理引言：步进电机是一种将电脉冲信号转化为机械转动的电动机。

步进电机驱动器是一种用于控制步进电机旋转的设备。

步进电机可以通过控制驱动器提供的电流和脉冲信号来精确地控制旋转角度和速度。

本文将介绍步进电机驱动器的工作原理以及细分控制的原理。

一、步进电机驱动器的工作原理：1.输入电流转换：驱动器将输入的电流信号转换为电压信号。

电流信号通常由控制器产生，通过选择合适的电阻来控制输入电流的大小。

2.逻辑控制：驱动器还会接收来自控制器的脉冲信号。

这些脉冲信号会相互间隔地改变驱动器输出的电压，从而驱动步进电机旋转。

脉冲信号的频率和脉冲数量会影响步进电机的转速和旋转角度。

3.输出电压控制：驱动器会根据输入的电流和脉冲信号控制输出的电压，使其适应步进电机的工作要求。

输出电压的频率和脉冲数有助于控制步进电机旋转的速度和角度。

二、细分控制原理：细分控制是指通过控制驱动器输出的电压脉冲信号来实现更精确的步进电机控制。

细分控制可以将步进电机的每个脉冲细分成更小的步进角度，从而提高步进电机的转动分辨率。

1.脉冲信号细分：通过改变驱动器的输出脉冲信号频率和脉冲数来实现脉冲信号的细分。

例如，如果驱动器输入100个脉冲，但只输出50个脉冲给步进电机，那么每个输入的脉冲就会分为两个输出脉冲，步进电机的旋转角度将更精确。

2.电流细分：通过改变驱动器输出的电流大小来实现电流的细分。

通常情况下，驱动器的输出电流会根据步进电机的转动需要进行控制。

细分控制可以使驱动器能够实现更精确的电流控制，进而控制步进电机的转动精度。

3.微步细分：微步细分是一种更高级的细分控制方法，通过改变驱动器输出的电压波形进行微步细分。

微步细分将步进电机的每个步进角度再次细分为更小的角度，进一步提高了步进电机的转动分辨率和平滑性。

总结：步进电机驱动器是通过将控制器产生的电流和脉冲信号转换为驱动步进电机的电压信号的设备。

细分控制是通过改变驱动器输出的电流和脉冲信号来实现更精确的步进电机控制。

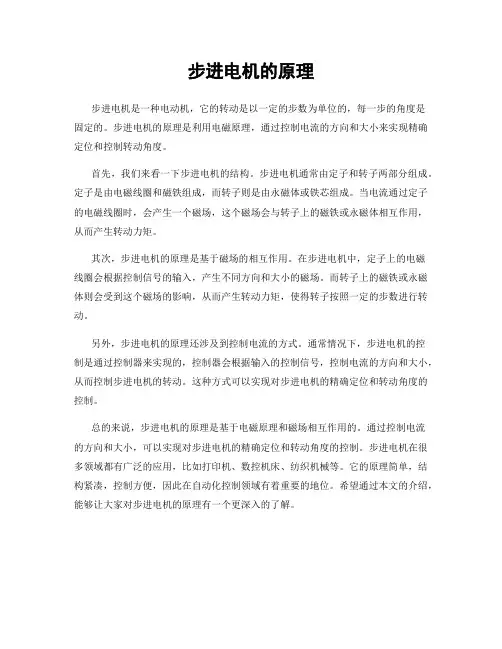

步进电机的原理
步进电机是一种电动机，它的转动是以一定的步数为单位的，每一步的角度是
固定的。

步进电机的原理是利用电磁原理，通过控制电流的方向和大小来实现精确定位和控制转动角度。

首先，我们来看一下步进电机的结构。

步进电机通常由定子和转子两部分组成。

定子是由电磁线圈和磁铁组成，而转子则是由永磁体或铁芯组成。

当电流通过定子的电磁线圈时，会产生一个磁场，这个磁场会与转子上的磁铁或永磁体相互作用，从而产生转动力矩。

其次，步进电机的原理是基于磁场的相互作用。

在步进电机中，定子上的电磁
线圈会根据控制信号的输入，产生不同方向和大小的磁场。

而转子上的磁铁或永磁体则会受到这个磁场的影响，从而产生转动力矩，使得转子按照一定的步数进行转动。

另外，步进电机的原理还涉及到控制电流的方式。

通常情况下，步进电机的控
制是通过控制器来实现的，控制器会根据输入的控制信号，控制电流的方向和大小，从而控制步进电机的转动。

这种方式可以实现对步进电机的精确定位和转动角度的控制。

总的来说，步进电机的原理是基于电磁原理和磁场相互作用的。

通过控制电流
的方向和大小，可以实现对步进电机的精确定位和转动角度的控制。

步进电机在很多领域都有广泛的应用，比如打印机、数控机床、纺织机械等。

它的原理简单，结构紧凑，控制方便，因此在自动化控制领域有着重要的地位。

希望通过本文的介绍，能够让大家对步进电机的原理有一个更深入的了解。

步进电机的调速原理
调速原理是指控制步进电机转速的方法。

常见的调速原理有以下几种：
1. 定常电流控制：通过控制步进电机的驱动电流大小来实现调速。

电机转速与驱动电流成正比关系，增大电流可以提高转速，减小电流可以降低转速。

2. 单微步调速：通过改变步进电机的微步数来实现调速。

步进电机分为全步和微步两种工作模式，全步每转一周，电机转动一个完整的步距角，而微步则是将步距角进一步细分。

通常通过控制电机可执行的微步数，来调控电机的转速。

3. 物理机械调速：通过改变步进电机的负载来实现调速。

例如，在电机轴上增加负载可以降低转速，减小负载则可以提高转速。

4. 闭环调速：通过反馈系统来实现闭环控制，实时调整电机驱动信号以达到预定转速。

常见的闭环调速方法有位置反馈和速度反馈。

位置反馈通常使用编码器等装置来实时监测电机转动角度，根据误差信号调整驱动信号；速度反馈则是通过速度传感器实时监测电机转速，并根据误差信号进行调整。

这些调速原理可以根据实际需求进行选择和组合，以实现步进电机的精确调速。

步进电机驱动与控制原理一、什么是步进电机呢？嘿，小伙伴们，今天咱们来唠唠步进电机。

这步进电机啊，就像是一个很听话的小跟班，在好多地方都能派上用场呢。

你可以把它想象成一个超级有纪律的小士兵，每次只走固定的步数，可听话啦。

它的工作原理就像是我们上楼梯，一步一步稳稳当当的。

它靠电信号来指挥，每次给它一个特定的电信号，它就会按照设定好的步距角转动一定的角度，就像我们数着台阶一步一步往上走一样。

比如说，你告诉它走10步，它就会乖乖地走出10个固定的小角度，不多不少。

二、驱动部分的奥秘那这个小电机是怎么被驱动起来的呢？这就需要专门的驱动电路啦。

这个驱动电路就像是小电机的教练，告诉它什么时候该动，该怎么动。

驱动电路会给电机提供合适的电流和电压，就像给运动员提供合适的能量一样。

如果电压或者电流不合适，电机就可能不听话，要么转得慢腾腾的，要么就干脆不转了。

而且呀，不同类型的步进电机可能需要不同的驱动方式。

有的可能是单极性驱动，就像单行道一样，电流只能从一个方向走；有的则是双极性驱动，电流可以双向流动，就像双向车道一样。

这两种驱动方式各有各的特点，就看在什么情况下使用啦。

三、控制原理的小秘密再来说说控制原理。

控制步进电机就像是指挥一场小型的音乐会。

我们可以通过各种方式来控制电机的转速、转向和转动的步数。

比如说，我们可以用微控制器来发送指令，就像乐队指挥挥动指挥棒一样。

微控制器可以根据我们的需求，精确地告诉电机要做什么。

如果我们想要电机转得快一点，就可以增加发送指令的频率，就像让音乐的节奏变快一样。

要是想让它反转，也有专门的指令来告诉它改变方向。

而且，在一些复杂的应用中，我们还可以让电机按照特定的轨迹运动，这就需要更高级的控制算法了，就像演奏一场高难度的交响乐一样。

步进电机的驱动与控制原理虽然听起来有点复杂，但只要我们把它想象成一些有趣的东西，就会觉得很好理解啦。

它在我们的生活和工业生产中都有着很重要的地位呢，像打印机里的进纸装置、数控机床上的刀具移动等等，都离不开这个小小的步进电机。

步进电机力矩控制原理步进电机力矩控制是指通过控制步进电机的相电流来实现对步进电机输出力矩的控制。

步进电机是一种特殊的同步电机，其工作原理是将每个步进电机转子上的磁极分为多个磁极，通过控制相电流的通断来实现电机转子的旋转。

1.相电流与力矩之间的关系：步进电机的转矩与相电流之间存在一定的关系。

一般来说，相电流越大，步进电机的输出力矩越大。

因此，通过控制相电流的大小可以间接地控制步进电机的输出力矩。

2.步进电机驱动器的控制方式：步进电机通常采用双极性驱动方式，即每个相的电流都可以正向或反向流动。

通过控制相电流的正负方向和大小，可以实现步进电机的正转、反转和停止等运动控制。

3.相电流的控制方法：通常采用脉冲宽度调制（PWM）控制相电流的大小。

通过改变脉冲信号的占空比，可以控制驱动器输出的相电流的平均值，从而间接地控制步进电机的输出力矩。

4.反馈控制：为了更精确地控制步进电机的力矩，可以引入力矩反馈系统。

通过测量步进电机输出轴上的力矩或转矩，并将其反馈给控制系统，在控制系统中根据反馈信号进行力矩控制。

常用的力矩测量方法有应变片、扭矩传感器等。

1.电机参数的确定：首先需要确定步进电机的静态和动态参数，包括电机的电阻、电感、转矩常数等。

这些参数的确定可以通过实验测量或根据电机的设计参数进行计算。

2.控制系统的设计：根据步进电机的特性和要求，设计合适的控制系统。

控制系统主要包括信号发生器、脉冲宽度调制器、电流放大器、驱动器等。

3.相电流的控制：通过控制脉冲宽度调制器和电流放大器，控制相电流的大小和方向。

可以根据步进电机的负载条件和力矩要求，选择合适的相电流大小和控制策略。

4.力矩反馈控制：如果需要更精确地控制步进电机的力矩，可以引入力矩反馈系统。

通过测量步进电机输出轴上的力矩，并将其反馈给控制系统，根据反馈信号进行力矩控制。

5.控制策略的选择：根据步进电机的要求和实际应用场景，选择合适的控制策略。

常用的控制策略有开环控制、闭环控制、PID控制等。

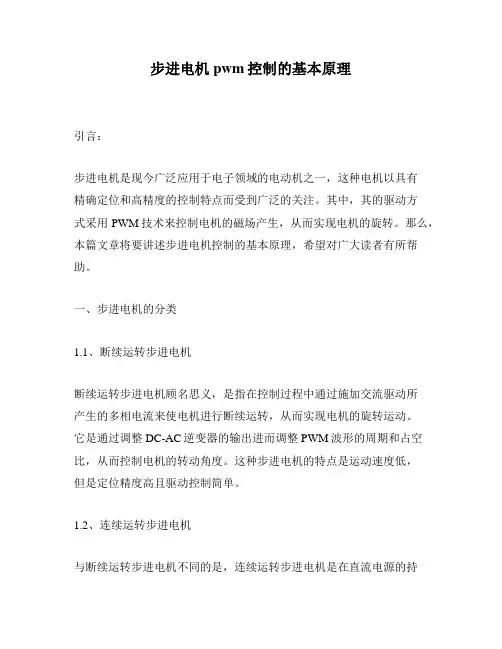

步进电机pwm控制的基本原理引言：步进电机是现今广泛应用于电子领域的电动机之一，这种电机以具有精确定位和高精度的控制特点而受到广泛的关注。

其中，其的驱动方式采用PWM技术来控制电机的磁场产生，从而实现电机的旋转。

那么，本篇文章将要讲述步进电机控制的基本原理，希望对广大读者有所帮助。

一、步进电机的分类1.1、断续运转步进电机断续运转步进电机顾名思义，是指在控制过程中通过施加交流驱动所产生的多相电流来使电机进行断续运转，从而实现电机的旋转运动。

它是通过调整DC-AC逆变器的输出进而调整PWM波形的周期和占空比，从而控制电机的转动角度。

这种步进电机的特点是运动速度低，但是定位精度高且驱动控制简单。

1.2、连续运转步进电机与断续运转步进电机不同的是，连续运转步进电机是在直流电源的持续作用下，以斩波器技术产生的单一脉冲驱动信号来实现步进电机的旋转。

它是通过调节斩波器输出的短脉冲宽度和高电平的时间来实现电机的转角控制。

而此种步进电机，其特点为可以实现高速运动，但定位精度有一定的影响。

二、步进电机PWM控制的原理PWM技术是指通过产生一定周期和占空比的矩形脉冲信号驱动电机运转。

一般而言，PWM控制信号器是由一个微控制器或者FPGA所实现，同时在控制过程中，通过计算器或定时器来产生对应的PWM信号。

而在步进电机的PWM控制中，不仅要产生PWM信号，同时还需要确定步进电机所需要的逆变器输出频率以及信号的占空比。

在PWM技术控制中，占空比是通过改变PWM信号的高电平和低电平时间比例来实现的。

此时所产生的信号是具有脉冲宽度和周期相等的矩形脉冲信号。

在步进电机PWM控制中，其占空比的变化范围一般在0%至100%之间，且周期一般要设置相对较短的时间间隔，这样可以有效的减少瞬间震荡。

三、步进电机PWM控制的实现在实现步进电机PWM控制时，我们需要考虑多个的因素。

由于步进电机的PWM控制过程涉及到多个器件之间的配合工作，因此其实现过程略显复杂。

步进电机控制器的工作原理一、引言步进电机是一种常见的电机类型，它具有精准定位、高速度、高扭矩等特点，因此被广泛应用于自动化设备中。

而步进电机控制器则是控制步进电机运动的重要组成部分。

本文将对步进电机控制器的工作原理进行详细介绍。

二、步进电机概述步进电机是一种旋转电机，其转子不像普通直流电机那样需要通过换向器来改变磁场方向，而是通过依次激励不同的定子线圈来实现旋转。

步进电机可以分为两类：单相和多相。

其中单相步进电机只有一个定子线圈，而多相步进电机则有两个或以上的定子线圈。

三、步进电机控制器概述为了使步进电机能够按照预期的方式运动，需要使用一种称为“驱动器”或“控制器”的设备来控制其运动。

步进电机控制器主要由以下几个部分组成：1. 信号发生器：用于产生驱动信号。

2. 信号放大器：用于放大信号。

3. 驱动芯片：将信号转换为驱动脉冲。

4. 电源：为整个系统提供电能。

四、步进电机控制器的工作原理步进电机控制器的工作原理可以分为以下几个步骤：1. 信号发生器产生驱动信号信号发生器是步进电机控制器的核心部分，它可以产生不同类型的驱动信号，包括脉冲、方波、正弦波等。

这些信号的频率和幅值可以通过调节信号发生器上的旋钮来进行调整。

2. 信号放大器放大信号由于驱动信号的幅值通常比较小，因此需要使用信号放大器将其放大到足以驱动步进电机的水平。

通常使用功率放大器或运算放大器来实现这一功能。

3. 驱动芯片将信号转换为驱动脉冲驱动芯片是将输入的控制信号转换为驱动脉冲的关键部件。

它通常由多个逻辑门和触发器组成，可以将输入的控制信号转换为具有特定频率和占空比的脉冲序列。

4. 电源为整个系统提供电能在步进电机控制系统中，需要使用一个稳定可靠的电源为整个系统提供电能。

一般来说，这个电源需要满足一定的电压和电流要求，并具有过流保护、过热保护等功能。

五、步进电机控制器的应用步进电机控制器广泛应用于各种自动化设备中，如数控机床、印刷机、绕线机等。

步进电机矢量控制原理全文共四篇示例，供读者参考第一篇示例：步进电机是一种特殊的直流电机，其运动是以一步（一个固定的角度）为单位进行的。

步进电机矢量控制原理是通过控制步进电机的两相电流大小和方向来实现电机的精确定位和运动控制。

步进电机矢量控制原理的技术要求较高，但在许多需要高精度定位控制的应用中非常重要。

一、步进电机的基本原理步进电机有多种类型，包括单相、双相、三相等。

双相步进电机是应用最广泛的一种类型。

双相步进电机有4根导线，即两个相的导线各2根，通过对这4根导线的电流进行控制可以实现步进电机的运动。

1. 步进电机的矢量控制方法：步进电机的运动是通过对其两相电流的控制来实现的。

传统的步进电机控制方法是单相控制和两相控制，即对两个相中的一个或两个电流进行控制，来实现电机的旋转。

而矢量控制方法则是通过对两相电流的大小和方向进行精确的控制，来实现电机的精确定位和运动控制。

通过矢量控制方法，可以实现电机的高速、高精度运动，并且可以提高电机的效率和性能。

步进电机的矢量控制原理是基于电磁场的变化来实现电机的精确控制。

电机的定子上有一组定子绕组，即电流通入的绕组，电机的转子上有一组转子绕组，即电流感应的绕组。

通过控制定子绕组和转子绕组中的电流大小和方向，可以控制电机的磁场分布和磁力大小，从而实现电机的定位和运动控制。

步进电机的矢量控制原理是基于对电机磁场的控制来实现的，具体可以通过以下几个步骤来实现：（1）确定电机的运动轨迹和速度要求；（2）根据运动要求计算电机的磁场需求，即控制电流的大小和方向；（3）通过电机驱动器对电机的两相电流进行控制，控制电机的磁场大小和方向；（4）通过编码器等反馈设备实时监测电机的位置信息，对电机的磁场进行实时调整，实现电机的精确定位和运动控制。

三、步进电机矢量控制的应用领域步进电机的矢量控制原理在许多领域具有重要的应用价值，尤其是在需要高精度定位和运动控制的领域。

1. 工业自动化领域：在工业自动化领域，步进电机矢量控制可以应用于各种运动控制系统，如数控机床、印刷设备、包装机械等。

单片机控制步进电机的原理
单片机控制步进电机是通过对步进电机的相序进行控制，从而实现不同的转动效果。

步进电机通常由定子和转子组成，定子上的绕组接通不同的电流即可实现不同的步进角度。

在单片机控制步进电机过程中，首先需要电源为步进电机提供工作电压。

然后，通过单片机的输出引脚来控制步进电机驱动器的相序，驱动器根据接收到的相序信号，将不同的电流通入步进电机的不同相序绕组，从而引起转子的步进运动。

单片机通常会配置一个时序驱动器，用来产生相序信号。

时序驱动器内部会保存一个相序表，包含所有可能的相序组合。

单片机通过改变时序驱动器的输入信号，来改变驱动器输出的相序信号，从而实现对步进电机的控制。

在实际应用中，单片机一般使用脉冲信号来驱动步进电机。

每个脉冲信号会引起步进电机转动一个固定的角度，这个角度取决于步进电机的结构特性，如步距角等。

通过改变脉冲信号的频率和相序，可以控制步进电机的转速和转向。

例如，正转时，依次给出相序A、B、C、D；反转时，依次给出相序D、C、B、A。

这样，单片机通过控制相序信
号的变化，就能控制步进电机的运动模式。

除此之外，单片机还可以结合其他传感器信息来实现更复杂的步进电机控制。

例如，通过接收光电传感器的信号，可以实现步进电机在指定位置停止；通过接收陀螺仪的信号，可以实现
步进电机的姿态控制等。

总之，单片机控制步进电机的原理是通过改变步进电机的相序，从而控制步进电机的转动效果。

这样的控制方式简单可靠，广泛应用于各种工业自动化和机器人控制领域。

步进电机控制器原理
步进电机控制器原理及工作方式
步进电机控制器是一种用于控制步进电机运动的装置，它通常由电源、控制电路和驱动电路组成。

步进电机控制器的主要功能是接收外部指令并将其转化为步进电机可识别的脉冲信号，以控制步进电机的转动角度和速度。

步进电机控制器工作的基本原理是通过不同频率和脉冲信号来驱动步进电机。

控制电路会接收到外部输入的指令信号，例如转动方向、转动角度和转动速度等，然后将这些指令信号转化为相应的脉冲信号。

这些脉冲信号会被传送到驱动电路中，驱动电路会根据脉冲信号的数量和频率来控制步进电机的转动。

在驱动电路中，通常会采用电子开关或者集成电路来控制电流和电压的变化，以实现对步进电机转动的精确控制。

通过改变脉冲信号的频率和数量，控制器可以改变步进电机的转速和转动角度，并且能够实现单步、微步或全步驱动。

步进电机控制器还可以通过编程的方式实现更复杂的控制功能。

通过编写程序，可以实现步进电机的速度曲线控制、加减速控制、位置控制等特定的运动控制要求。

综上所述，步进电机控制器通过接收外部指令并将其转化为脉冲信号，通过驱动电路对步进电机的电流和电压进行控制，从而精确地控制步进电机的转动角度和速度。

它是实现步进电机运动控制的重要组成部分。

两相步进电机控制原理在现代自动化领域，步进电机作为一种常见的执行元件被广泛应用于各种设备和系统中。

其中，两相步进电机是一种常见的步进电机类型，它具有简单结构、易控制等特点，因此在许多领域中得到了广泛应用。

本文将介绍两相步进电机的控制原理，包括其工作原理、控制方式以及应用场景。

工作原理两相步进电机是一种将电能转变为机械能的电动执行元件，其工作原理基于磁场与电流的相互作用。

通常，两相步进电机由两个相位（A相和B相）分别组成。

当在其中一相通电时，电流流过线圈产生磁场，从而使电机转动一个固定的步距角。

通过依次通电两相，可以实现电机的转动。

控制方式两相步进电机的控制方式主要包括正转、反转和停止。

在控制两相步进电机时，可以通过改变通电顺序和电流大小来控制电机的转动方向和速度。

具体来说，可采用单步进模式、全步进模式或微步进模式来控制电机。

•单步进模式：在单步进模式下，只有一相通电，电机每次只转动一个步距角。

通过依次激活A相和B相，可以实现电机的正转、反转和停止。

•全步进模式：在全步进模式下，同时激活A相和B相，电机每次转动两个步距角。

这种控制方式适用于要求较高转动精度的场合。

•微步进模式：微步进模式是一种高级的控制方式，通过改变电流大小和波形来细分步距角，从而实现更加精细的控制。

这种方式能够减小振动和噪音，提高电机性能。

应用场景两相步进电机由于其结构简单、易于控制的特点，在许多领域中得到广泛应用。

以下是一些常见的应用场景：1.打印机和复印机：步进电机常用于打印机和复印机中，控制打印头的移动，实现打印和复印功能。

2.数控机床：在数控机床中，步进电机被用于控制工件加工时的运动轴，可实现高精度的加工。

3.自动化设备：在自动化生产线上，步进电机可以用于控制各种执行部件的运动，实现自动化生产。

4.医疗设备：步进电机还广泛应用于医疗设备中，如X光机、医用器械等，用于控制设备的运动和调节。

总的来说，两相步进电机作为一种重要的执行元件，在现代自动化领域扮演着至关重要的角色。

步进电机工作原理是什么
步进电机是一种常见的电机类型，其工作原理基于电磁学原理和磁力的作用。

步进电机的特点是可以按照指定的步进角度精确旋转，因此被广泛应用于需要精确定位和控制的设备中。

首先，我们来了解一下步进电机的结构。

步进电机通常由定子和转子两部分组成，定子上包裹着绕组，绕组与电源相连。

转子上则装有磁块，通过电流的控制可以在绕组和磁块之间产生磁场相互作用的力，以驱动转子旋转。

步进电机的工作原理可以简单地分为两种类型：永磁式和可变磁阻式。

在永磁式步进电机中，转子上的磁块是永磁体，定子上的绕组通过电流激活，产生磁场，与永磁体之间的磁力驱动转子旋转。

而在可变磁阻式步进电机中，定子上的绕组产生磁场，通过改变定子上的磁阻来驱动转子旋转。

步进电机的转动是通过在绕组中施加脉冲信号来实现的。

当给定子绕组施加脉冲信号时，会在定子和转子之间产生磁场相互作用的力，从而使转子按照固定的步距旋转。

通过连续不断地给定子绕组施加脉冲信号，可以实现步进电机的连续旋转。

步进电机的步距大小取决于电机的设计和驱动方式。

一般来说，步进电机的步距越小，旋转精度越高。

通过调整脉冲信号的频率和顺序，可以实现步进电机旋转方向和速度的控制。

总的来说，步进电机是一种精准控制的电机，其工作原理基于磁场相互作用的力驱动转子旋转。

通过控制脉冲信号的输入，可以实现步进电机的精确定位和旋转控制，因此在许多需要精确位置控制的应用中得到广泛应用。

1。

步进电机原理简述步进电机是一种常用的电动机，它的工作原理是通过电流的变化来驱动电机转动。

步进电机由转子和定子两部分组成，其中转子通常是由磁铁制成，而定子则通常是由线圈制成。

步进电机的原理可以简单地概括为：通过改变定子线圈中的电流方向和大小，来控制转子的位置和角度。

具体来说，当定子线圈通电时，会产生磁场。

这个磁场会与转子磁铁相互作用，使得转子受到力的作用而转动。

通过改变定子线圈中电流的方向和大小，可以改变磁场的方向和强度，从而控制转子的位置和角度。

步进电机的控制方式有两种：全步进和半步进。

全步进是指每次改变定子线圈中的电流方向和大小，转子就转动一个固定的角度。

而半步进是指每次改变定子线圈中的电流方向和大小，转子就转动半个固定的角度。

全步进和半步进的控制方式可以根据实际需求来选择，全步进适用于需要精确控制转子位置和角度的场景，而半步进则适用于需要更细腻的控制的场景。

步进电机的优点是可以精确控制转子的位置和角度，具有较高的控制精度。

同时，步进电机的工作原理相对简单，结构紧凑，体积小，重量轻，适用于各种场合。

此外，步进电机还具有低成本、高效率、可靠性高等优点。

然而，步进电机也存在一些缺点。

首先，步进电机在高速运转时容易产生振动和噪音。

其次，步进电机的转矩输出与转速成反比，因此在高速运行时，其转矩较小。

此外，步进电机的控制方式相对复杂，需要外部电路和控制器的支持。

总结起来，步进电机是一种通过改变定子线圈中的电流方向和大小来控制转子位置和角度的电动机。

它具有精确控制、结构紧凑、体积小、重量轻、成本低、效率高等优点，广泛应用于各种场合。

然而，步进电机在高速运行时容易产生振动和噪音，转矩输出与转速成反比，控制方式相对复杂等缺点也需要注意。
