步进电机的驱动原理
步进电机的驱动原理可以通过以下几点来解释：
1. 电磁驱动：步进电机内部通常包含多个线圈，每个线圈都有一对电极。
通过交替通电来激励这些线圈，可以产生磁场。
这个磁场与固定磁铁或其他线圈的磁场相互作用，从而使电机转动。
2. 步进角度：步进电机的转动一般是围绕其轴心以一定的步进角度进行的。
这个步进角度是由电机的结构和驱动信号决定的。
常见的步进角度有1.8度、0.9度、0.72度等。
通过适当的电
流驱动和控制信号，可以实现电机按照这些角度进行准确的转动。
3. 控制信号：步进电机一般需要外部的电流驱动器或控制器来提供适当的电流和控制信号。
这些控制信号通常是脉冲信号，通过改变脉冲的频率、宽度和方向，可以控制电机的转动速度和方向。
4. 开环控制：步进电机的控制通常是开环控制，即没有反馈回路来监测电机的实际位置和速度。
控制信号是基于预先设定的脉冲数目和频率来驱动电机的。
因此，步进电机在运行过程中可能存在累积误差，特别是在高速运动或长时间运行的情况下。
总而言之，步进电机的驱动原理是通过控制电流、改变磁场以及控制信号的脉冲，实现电机按照设定的步进角度进行准确转动的过程。
步进电动机驱动器的工作原理
1.脉冲信号产生：
步进电动机驱动器通过接收外部的脉冲信号来控制步进电机的转动。
一般情况下，驱动器采用脉冲发生器产生脉冲信号，可以通过旋转编码器
或者计数器来控制脉冲频率和方向。
脉冲信号的频率和方向决定了步进电
动机的转动速度和方向。
2.脉冲信号解码：
驱动器将接收到的脉冲信号进行解码，将其转换为适当的控制信号。
根据不同的步进电动机类型，驱动器可以选择不同的解码方式，如全步进、半步进、微步进等。
解码方式决定了步进电机每次转动的步进角度。
3.电源供电：
驱动器通过内部的电源模块将外部的直流电源转换为适当的电压或电
流输出，以供步进电动机驱动。
电源模块一般包括电源变压器、整流电路
和滤波电路，可以提供稳定的电源输出。
4.驱动输出：
驱动器将解码后的控制信号转换为相应的功率输出，提供给步进电动机。
驱动器的功率输出一般包括两种类型：电流型和电压型。
电流型驱动
器通过调节输出电流的大小来控制步进电机的运动，可以提供较大的转矩。
电压型驱动器通过改变输出电压的大小来控制步进电机的运动，可以提供
较高的速度。
5.保护功能：
驱动器可以具备一些保护功能，包括过流保护、过压保护、过热保护等。
当发生异常情况时，驱动器会自动切断输出，以保护步进电动机和驱
动器本身的安全。
综上所述，步进电动机驱动器的工作原理包括脉冲信号的产生和解码、电源供电和驱动输出等环节。
通过控制这些环节，可以实现对步进电动机
的精确控制，以满足各种不同应用场景的需求。
步进电机的工作原理步进电机是一种常用的电机类型，其工作原理是通过电磁定位原理和磁场切换实现转动。
步进电机具有精度高、输出扭矩大、运行顺畅等特点，被广泛应用于各种机械设备和工业自动化系统中。
以下是关于步进电机工作原理的详细介绍。
一、电磁定位原理1.1 电磁定位的基本概念电磁定位是步进电机的核心工作原理，它通过控制电流大小和方向来实现电机的定位和转动。
在步进电机中，电流会通过定子和转子之间的绕组，产生磁场力，从而导致转子的运动。
1.2 磁铁和绕组步进电机通常由铁芯、定子和转子组成。
铁芯上有多个绕组，根据需要可以有两个或更多的绕组。
每个绕组中都有导线通过，并与电源或驱动器连接。
磁铁在步进电机中产生磁场，并对绕组中的电流产生作用力。
二、步进电机的工作步骤2.1 单相步进电机单相步进电机是最简单的一种步进电机类型。
其工作步骤如下：Step 1: 激励绕组1，使得绕组1中的电流通过，产生一个磁场作用于转子，使转子对齿相互吸引；Step 2: 关闭绕组1，激励绕组2，使得绕组2中的电流通过，改变磁场的方向，转子向前进一步；Step 3: 重复以上步骤，不断改变绕组的激励，使转子一步步旋转。
2.2 双相步进电机双相步进电机相对于单相步进电机而言，在工作步骤上更复杂一些。
其工作步骤如下：Step 1: 激励绕组A，使得绕组A中的电流通过，产生一个磁场作用于转子，使转子对齿相互吸引；Step 2: 关闭绕组A，激励绕组B，使得绕组B中的电流通过，改变磁场的方向，转子向前进一步；Step 3: 同时激励绕组A和绕组B，使得两个绕组中的电流通过，产生一个磁场，转子继续向前进一步；Step 4: 关闭绕组B，继续激励绕组A，使得绕组A中的电流通过，改变磁场的方向，转子继续向前进一步；Step 5: 重复以上步骤，依次改变绕组的激励，使转子一步步旋转。
三、步进电机的驱动方法3.1 单相驱动单相驱动是最简单的步进电机驱动方法，它只需要通过控制绕组的电流来实现转子的转动。
步进电机转动原理
步进电机是一种具有固定步进角的电动机，它通过控制电流的变化来实现步进运动，可以精准控制转轴的位置和速度。
步进电机的转动原理主要涉及到磁场和电流的相互作用。
步进电机通常由多个电磁线圈组成，这些电磁线圈被放置在电机的固定部分（定子）中。
旋转的部分（转子）由一组磁极组成，通常是永磁体或铁芯。
在正常情况下，电机的电流是在电磁线圈之间交替变化的，这使得转子不断地在一个固定的步进角度中移动。
在一个基本的四相步进电机中，电机有四个电磁线圈，每个电磁线圈都可以被单独或一起激活。
当一个电磁线圈被激活时，磁场会引起转子向电磁线圈靠近。
当电磁线圈被关闭时，转子还将维持在之前的位置上。
在驱动系统的帮助下，电机会按照旋转方向的设定一个步进角度来旋转。
例如，当需要电机顺时针旋转时，就会依次激活线圈 1、2、3 和 4。
步进电机的步进角度由电机的设计结构决定，并且它可以被放大或缩小，以实现更精确的控制。
另外，可以通过改变电流的大小来改变步进电机的速度和扭矩。
总之，步进电机转动的原理是由于电磁线圈和磁化的转子之间的相互作用，在控制电流变化的情况下使转子按照设定的步进角度移动，从而实现精确位置和速度的控制。

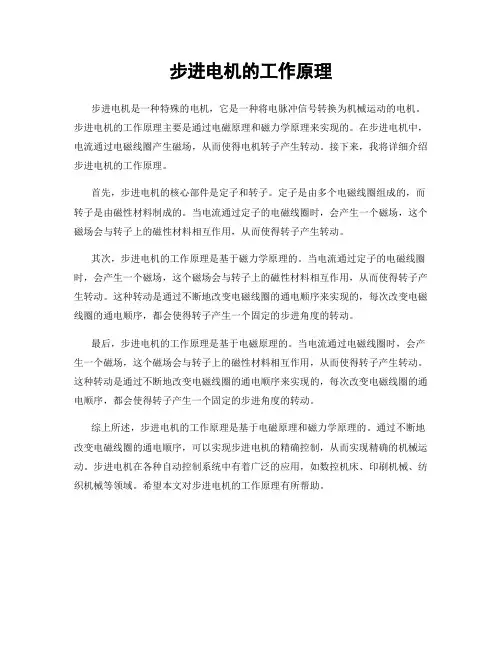

步进电机的工作原理
步进电机是一种特殊的电机，它是一种将电脉冲信号转换为机械运动的电机。
步进电机的工作原理主要是通过电磁原理和磁力学原理来实现的。
在步进电机中，电流通过电磁线圈产生磁场，从而使得电机转子产生转动。
接下来，我将详细介绍步进电机的工作原理。
首先，步进电机的核心部件是定子和转子。
定子是由多个电磁线圈组成的，而转子是由磁性材料制成的。
当电流通过定子的电磁线圈时，会产生一个磁场，这个磁场会与转子上的磁性材料相互作用，从而使得转子产生转动。
其次，步进电机的工作原理是基于磁力学原理的。
当电流通过定子的电磁线圈时，会产生一个磁场，这个磁场会与转子上的磁性材料相互作用，从而使得转子产生转动。
这种转动是通过不断地改变电磁线圈的通电顺序来实现的，每次改变电磁线圈的通电顺序，都会使得转子产生一个固定的步进角度的转动。
最后，步进电机的工作原理是基于电磁原理的。
当电流通过电磁线圈时，会产生一个磁场，这个磁场会与转子上的磁性材料相互作用，从而使得转子产生转动。
这种转动是通过不断地改变电磁线圈的通电顺序来实现的，每次改变电磁线圈的通电顺序，都会使得转子产生一个固定的步进角度的转动。
综上所述，步进电机的工作原理是基于电磁原理和磁力学原理的。
通过不断地改变电磁线圈的通电顺序，可以实现步进电机的精确控制，从而实现精确的机械运动。
步进电机在各种自动控制系统中有着广泛的应用，如数控机床、印刷机械、纺织机械等领域。
希望本文对步进电机的工作原理有所帮助。

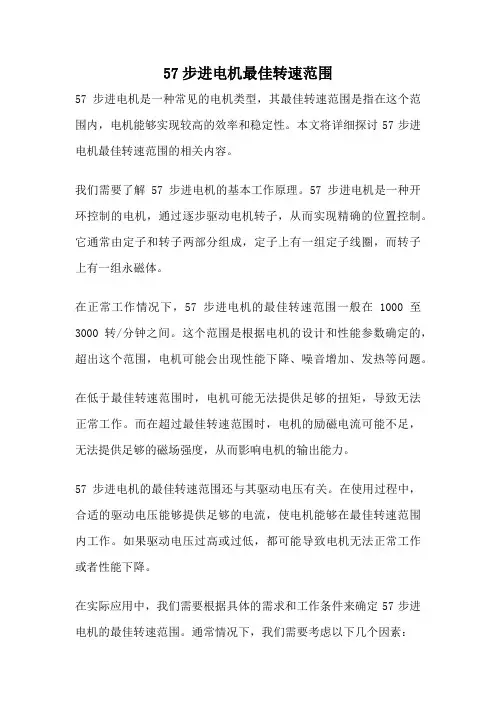

57步进电机最佳转速范围57步进电机是一种常见的电机类型，其最佳转速范围是指在这个范围内，电机能够实现较高的效率和稳定性。
本文将详细探讨57步进电机最佳转速范围的相关内容。
我们需要了解57步进电机的基本工作原理。
57步进电机是一种开环控制的电机，通过逐步驱动电机转子，从而实现精确的位置控制。
它通常由定子和转子两部分组成，定子上有一组定子线圈，而转子上有一组永磁体。
在正常工作情况下，57步进电机的最佳转速范围一般在1000至3000转/分钟之间。
这个范围是根据电机的设计和性能参数确定的，超出这个范围，电机可能会出现性能下降、噪音增加、发热等问题。
在低于最佳转速范围时，电机可能无法提供足够的扭矩，导致无法正常工作。
而在超过最佳转速范围时，电机的励磁电流可能不足，无法提供足够的磁场强度，从而影响电机的输出能力。
57步进电机的最佳转速范围还与其驱动电压有关。
在使用过程中，合适的驱动电压能够提供足够的电流，使电机能够在最佳转速范围内工作。
如果驱动电压过高或过低，都可能导致电机无法正常工作或者性能下降。
在实际应用中，我们需要根据具体的需求和工作条件来确定57步进电机的最佳转速范围。
通常情况下，我们需要考虑以下几个因素：1. 负载要求：根据负载的性质和工作要求，确定电机所需的最佳转速范围。
例如，对于需要高速旋转的负载，电机的最佳转速范围可能会相对较高。
2. 效率和能耗：在选择电机的最佳转速范围时，还需要考虑电机的效率和能耗。
一般来说，电机在最佳转速范围内工作时，能够实现较高的效率和较低的能耗。
3. 噪音和振动：电机在工作时会产生噪音和振动，选择最佳转速范围时需要考虑这些因素。
通常情况下，电机在最佳转速范围内工作时，噪音和振动会相对较低。
4. 寿命和稳定性：电机的寿命和稳定性也是选择最佳转速范围的重要考虑因素。
一般来说，电机在最佳转速范围内工作时，寿命和稳定性会相对较好。
57步进电机的最佳转速范围一般在1000至3000转/分钟之间，具体范围还需要根据实际需求和工作条件来确定。
步进电机的工作原理步进电机是一种常见的电动机，广泛应用于各种机械和自动化设备中。
它以其精准的控制和高度可靠性而受到青睐。
本文将介绍步进电机的基本原理和工作方式。
1. 基本工作原理步进电机是一种将电能转换为机械能的设备，通过电磁原理实现驱动。
其基本构造包括定子与转子。
定子通常由两种或多种电磁线圈组成，这些线圈按照特定的顺序被激活。
转子则是由一组磁体组成，以使定子磁电流激活时能产生磁通。
2. 单相步进电机单相步进电机也称为单相混合式步进电机。
它具有两个电磁线圈，相位差为90度。
当线圈被激活时，会产生磁场。
根据磁场的相互作用，电机转子就可以旋转到一个新的位置。
单相步进电机的工作原理是通过改变线圈通电的顺序来控制运动。
3. 双相步进电机双相步进电机是一种更为常见的类型，它具有四个电磁线圈，相位差为90度。
每个线圈都可以单独激活，控制电机的运动。
在双相步进电机中，每次只有两个线圈被激活，以产生磁场。
通过交替激活不同的线圈，可以实现电机的旋转。
双相步进电机具有较高的转矩和精确的位置控制能力。
4. 步进电机的特点步进电机具有以下几个特点：4.1 准确定位：通过激活特定的线圈顺序，步进电机可以以特定的角度准确旋转，从而实现准确定位。
4.2 高度可编程：步进电机通过控制电流和脉冲的频率来控制转动速度和转动方向。
4.3 高度精密：由于线圈的激活顺序可以精确控制，步进电机可以实现非常精确的运动。
4.4 无需反馈系统：相比其他类型的电机，步进电机无需附加的位置反馈系统即可实现精确控制。
5. 应用领域由于其精准的控制和高度可靠性，步进电机在许多领域得到广泛应用，包括：5.1 3D打印机：步进电机用于控制打印头在XYZ轴上的位置，从而实现精确的打印。
5.2 CNC机床：步进电机用于控制刀具的位置和转动角度，从而实现自动化的数控加工。
5.3 机器人：步进电机用于控制机器人的运动，包括旋转和定位。
5.4 线性驱动器：步进电机也可以应用于线性驱动器，实现对物体位置的精确控制。
步进电机的工作原理步进电机是一种特殊的电动机，具有精准定位、高可靠性和良好的响应性能等特点，在各种自动化设备中得到广泛应用。
那么，步进电机是如何工作的呢？本文将详细介绍步进电机的工作原理。
1. 概述步进电机是将电脉冲信号转化为机械转动的电动机。
它的转角位置移动是以固定的步进角度进行的。
步进电机主要由定子和转子组成，定子上有若干个电磁绕组，转子则有若干个磁极。
2. 电磁绕组原理步进电机的定子上有若干对对称排列的电磁绕组，每一对绕组都可以视为一个电磁铁（磁极）。
电流通入绕组时会产生磁场，当绕组的磁场发生变化时，会对转子上的磁极产生吸引或排斥作用。
3. 磁极原理步进电机的转子上有若干对对称排列的磁极，每一对磁极都可以视为一个磁铁。
当与定子上的绕组产生电流时，定子绕组的磁场就会对转子磁极产生作用。
根据磁场的吸引或排斥，转子上的磁极会按照一定的步进角度发生转动。
4. 工作原理步进电机通过控制电流在定子绕组的开闭来实现转子的转动。
控制电流的方式有两种：全步进控制和半步进控制。
4.1 全步进控制全步进控制是控制电流按照固定的步长变化，使得转子按照一个完整的步进角度进行转动。
步进电机一般采用双极性驱动模式，即两相绕组的电流方向相反。
通过控制两相绕组的电流通断，可以实现转子的正转、反转和停止。
4.2 半步进控制半步进控制是在全步进控制的基础上，通过改变驱动信号的方式，使得转子每步的步角减半。
半步进控制方式可以实现步进电机的更精细定位。
5. 驱动方式步进电机常用的驱动方式有两种：电流驱动和脉冲驱动。
5.1 电流驱动电流驱动是通过直接控制绕组的电流来实现转子的转动。
控制电流大小和方向可以调节步进电机的速度和方向。
5.2 脉冲驱动脉冲驱动是通过发送脉冲信号来控制步进电机的转动。
脉冲信号的频率和脉冲数可以调节步进电机的旋转速度和移动距离。
6. 应用领域步进电机广泛应用于机床、打印机、纺织机械、机器人、数码相机、激光切割机等自动化设备中。
步进电动机是一种将电脉冲信号转换成角位移或者线位移的机电元件。
步进电动机的输入量是脉冲序列，输出量则为相应的增量位移或者步进运动。
正常运动情况下，它每转一周具有固定的步数；做连续步进运动时，其旋转转速与输入脉冲的频率保持严格的对应关系，不受电压波动和负载变化的影响。
由于步进电动机能直接接受数字量的控制，所以特殊适宜采用微机进行控制。
图1 三相反应式步进电动机的结构示意图1 ——定子2——转子3——定子绕组{{分页}}图1 是最常见的三相反应式步进电动机的剖面示意图。
机电的定子上有六个均布的磁极，其夹角是60º。
各磁极上套有线圈，按图1 连成A、B、C 三相绕组。
转子上均布40 个小齿。
所以每一个齿的齿距为θ E=360º/40=9º，而定子每一个磁极的极弧上也有5 个小齿，且定子和转子的齿距和齿宽均相同。
由于定子和转子的小齿数目分别是30 和40，其比值是一分数，这就产生了所谓的齿错位的情况。
若以A 相磁极小齿和转子的小齿对齐，如图1，那末B 相和C 相磁极的齿就会分别和转子齿相错三分之一的齿距，即3º。
因此，B、C 极下的磁阻比A 磁极下的磁阻大。
若给B 相通电，B 相绕组产生定子磁场，其磁力线穿越B 相磁极，并力图按磁阻最小的路径闭合，这就使转子受到反应转矩(磁阻转矩) 的作用而转动，直到B 磁极上的齿与转子齿对齐，恰好转子转过3º；此时A、C 磁极下的齿又分别与转子齿错开三分之一齿距。
接着住手对B 相绕组通电，而改为C 相绕组通电，同理受反应转矩的作用，转子按顺时针方向再转过3º。
挨次类推，当三相绕组按A一B一C一A 顺序循环通电时，转子会按顺时针方向，以每一个通电脉冲转动3º的规律步进式转动起来。
若改变通电顺序，按A一C一B一A 顺序循环通电，则转子就按逆时针方向以每一个通电脉冲转动3º的规律转动。
因为每一瞬间惟独一相绕组通电，并且按三种通电状态循环通电，故称为单三拍运行方式。
步进电机工作原理步进式电动机一、前言步进电机是将电脉冲信号转变为角位移或线位移的开环控制元件。
在非超载的情况下，电机的转速、停止的位置只取决于脉冲信号的频率和脉冲数，而不受负载变化的影响，即给电机加一个脉冲信号，电机则转过一个步距角。
这一线性关系的存在，加上步进电机只有周期性的误差而无累积误差等特点。
使得在速度、位置等控制领域用步进电机来控制变的非常的简单。
二、感应子式步进电机工作原理（一）反应式步进电机原理由于反应式步进电机工作原理比较简单。
下面先叙述三相反应式步进电机原理。
1、结构：电机转子均匀分布着很多小齿，定子齿有三个励磁绕阻，其几何轴线依次分别与转子齿轴线错开。
0、1/3て、2/3て,（相邻两转子齿轴线间的距离为齿距以て表示），即A与齿1相对齐，B与齿2向右错开1/3て，C与齿3向右错开2/3て，A’与齿5相对齐，（A’就是A，齿5就是齿1）。
2、旋转：如A相通电，B，C相不通电时，由于磁场作用，齿1与A对齐，（转子不受任何力以下均同）。
如B相通电，A，C相不通电时，齿2应与B对齐，此时转子向右移过1/3て，此时齿3与C偏移为1/3て，齿4与A偏移（て-1/3て）=2/3て。
如C相通电，A，B相不通电，齿3应与C对齐，此时转子又向右移过1/3て，此时齿4与A偏移为1/3て对齐。
如A相通电，B，C相不通电，齿4与A对齐，转子又向右移过1/3て这样经过A、B、C、A分别通电状态，齿4（即齿1前一齿）移到A相，电机转子向右转过一个齿距，如果不断地按A，B，C，A……通电，电机就每步（每脉冲）1/3て,向右旋转。
如按A，C，B，A……通电，电机就反转。
由此可见：电机的位置和速度由导电次数（脉冲数）和频率成一一对应关系。
而方向由导电顺序决定。
不过，出于对力矩、平稳、噪音及减少角度等方面考虑。
往往采用A-AB-B-BC－C-CA-A这种导电状态，这样将原来每步1/3て改变为1/6て。
甚至于通过二相电流不同的组合，使其1/3て变为1/12て，1/24て，这就是电机细分驱动的基本理论依据。
步进电机的工作原理步进电机是一种将电脉冲信号转化为机械位移或角度旋转的电机。
它的工作原理基于电磁学和电子学原理，通过控制电流方向和大小来驱动电机转动。
步进电机通常由电机本体、编码器、驱动器和控制器组成。
其中电机本体由定子和转子构成。
定子上有若干个分布均匀的定子绕组，而转子上有若干个磁极。
定子绕组通过电流控制，产生旋转磁场，而转子上的磁极则受到磁场的作用而旋转。
1.磁场原理：转子上的磁极通常由永磁体制成。
当定子绕组产生的旋转磁场与转子上的磁极相互作用时，会产生一个磁转矩，使得转子受到力的作用而旋转。
磁转矩的大小取决于定子绕组电流的大小和转子上的磁极数目。
2.电流控制：步进电机通过控制驱动器提供的电流方向和大小，来控制电机的旋转运动。
一般来说，步进电机有两种驱动方式：双向驱动和单向驱动。
在双向驱动中，电流通过不同的绕组，可以使电机转动到正转方向或逆转方向；而在单向驱动中，电流只通过一个绕组，电机只能以一个方向旋转。
在使用步进电机进行控制时，通常通过给定输入信号的脉冲数目和频率，来控制驱动器产生相应的电流脉冲。
这些电流脉冲使得电机按照相应的步距绕组进行运动，从而实现所需的机械位移或角度旋转。
3.驱动方式：全步进驱动中，电流通过一个绕组，使得电机以一个固定的步距旋转。
全步进驱动可以使得电机转动更加平稳，但在高速运转时，会出现震动和共振的问题。
半步进驱动通过改变电流的大小，使电机旋转的步距变为原步距的一半。
半步进驱动对于控制电机的准确度更高，能够实现更细微的机械位移或角度旋转。
但半步进驱动也会增加电路的复杂性与实现的难度。
总结来说，步进电机通过控制电流的方向和大小，利用电磁学原理实现对机械装置的运动控制。
它的工作原理基于磁场原理、电流控制和驱动方式，并通过编码器、驱动器和控制器等组件实现实际的应用。
1. 步进电机的工作原理该步进电机为一四相步进电机，采用单极性直流电源供电。
只要对步进电机的各相绕组按合适的时序通电，就能使步进电机步进转动。
图1是该四相反应式步进电机工作原理示意图。
图1 四相步进电机步进示意图开始时，开关SB接通电源，SA、SC、SD断开，B相磁极和转子0、3号齿对齐，同时，转子的1、4号齿就和C、D相绕组磁极产生错齿，2、5号齿就和D、A相绕组磁极产生错齿。
当开关SC接通电源，SB、SA、SD断开时，由于C相绕组的磁力线和1、4号齿之间磁力线的作用，使转子转动，1、4号齿和C相绕组的磁极对齐。
而0、3号齿和A、B相绕组产生错齿，2、5号齿就和A、D相绕组磁极产生错齿。
依次类推，A、B、C、D四相绕组轮流供电，则转子会沿着A、B、C、D方向转动。
四相步进电机按照通电顺序的不同，可分为单四拍、双四拍、八拍三种工作方式。
单四拍与双四拍的步距角相等，但单四拍的转动力矩小。
八拍工作方式的步距角是单四拍与双四拍的一半，因此，八拍工作方式既可以保持较高的转动力矩又可以提高控制精度。
单四拍、双四拍与八拍工作方式的电源通电时序与波形分别如图2.a、b、c 所示：a. 单四拍b. 双四拍c八拍51单片机驱动步进电机的方法。
驱动电压12V，步进角为7.5度. 一圈360 度, 需要48 个脉冲完成该步进电机有6根引线，排列次序如下：1:红色、2:红色、3:橙色、4:棕色、5:黄色、6:黑色。
采用51驱动ULN2003的方法进行驱动。
ULN2003的驱动直接用单片机系统的5V电压，可能力矩不是很大，大家可自行加大驱动电压到12V。
1.步进电机是将电脉冲信号转变为角位移或线位移的开环控制元件。
在非超载的情况下，电机的转速、停止的位置只取决于脉冲信号的频率和脉冲数，而不受负载变化的影响，即给电机加一个脉冲信号，电机则转过一个步距角。
这一线性关系的存在，加上步进电机只有周期性的误差而无累积误差等特点。
使得在速度、位置等控制领域用步进电机来控制变的非常的简单。
简述步进电机的工作原理步进电机是一种电动机，其工作原理是基于磁场的力和作用力之间的交互作用。
它是一种数字型电机，可以精确地控制运动，工作时不需要传统电机的电刷。
步进电机通常用于精密定位、速度控制和线性定位等应用场合，下面将具体讲解步进电机的工作原理。
1.电磁激励步进电机的转子是由一组磁性材料制成，称为极，极在周围有一个固定的定子，其中包含两个或更多的线圈。
当电流通过线圈时，电磁场将制造出一个旋转磁场，该旋转磁场与极的磁场相互作用，从而使转子可以以相对稳定的方式旋转。
2.磁场交替步进电机是一种精密的定位装置，因为它的磁场可以被分成多个极组。
这就使得转子可以以精确的角度旋转。
这种分段旋转也使得这种电机非常适合于控制，因为每个段都可以被视为独立的步骤。
3.递归式运动步进电机会继续沿着它的磁场方向转动，直到磁场的相位改变。
这时候，电流会通过相邻的线圈，使得磁场旋转到下一个相位。
这个过程是递归的，电流会持续地在不同的线圈之间转换，从而使得转子可以继续旋转。
4.向前和向后步进电机具有向前和向后转动的能力。
在向前转动时，电流的顺序会从一端点到另一端点变化，这样就能让磁场以递归的方式产生旋转动作。
反而，在向后转动时，电流的顺序会从另一端点回到原来的端点。
这样，步进电机就能够反向旋转。
总之，步进电机的工作原理是通过电磁激励、磁场交替、递归式运动和向前和向后转动的能力来实现的。
因为步进电机具有极高的控制精度和分步旋转的能力，因此它广泛应用于诸如电子、机器人和印刷机等领域。
步进电机原理
步进电机是一种将电能转化为机械能的电动机器。
其工作原理是通过交替通断电流来控制电机的转动，使电机按一定的步长顺序运动。
步进电机的主要原理是利用电磁现象产生的磁力作用于电机的转子，使其转动。
步进电机通常由一个固定的定子和一个可旋转的转子构成。
定子上安装有若干个电磁线圈，称为相。
每个相上通过电流时，会产生一个磁场，磁场的方向根据电流的方向来确定。
在工作时，电机的相依次通电，使得磁场相继产生。
这些磁场的方向和强度会根据通电顺序和电流大小而有所变化。
转子中的永磁体会受到这些磁场的作用，产生相应的力矩，使转子转动。
为了控制电机的转动，通常采用分步驱动的方式。
在每一步中，只向电机的一个相通电，其他相不通电。
通过不断切换通电的相，可以实现电机的连续旋转。
这种控制方法称为全步控制。
此外，还可以通过向电机的相施加不同的电流大小和方向来实现半步控制或微步控制，以实现更精确的运动。
步进电机具有定位精度高、响应速度快、结构简单等优点，在许多领域得到广泛应用。
步进电机基本原理讲解步进电机是一种常见的电机类型，它被广泛地应用于各种控制系统中，比如机床、自动控制设备等。
在控制系统中，步进电机能够通过机电-电机转换，带动机械执行机构实现工作。
步进电机与其他电机的最大区别是，它可以通过步进角度控制器实现精确的位置控制，这是同步马达等其他电机无法做到的。
步进电机基本工作原理步进电机的工作原理简单来讲就是根据电流方向的改变，产生强烈的磁力，从而带动转子的转动。
步进电机的机构是由转子和定子构成的，定子包含两个磁场，一个是固定的，称为主磁场，另一个则可根据电流方向的改变而变化，称为励磁磁场。
转子是由永磁体或同样有磁性的材料制成的。
根据不同类型的步进电机，它们由不同数量的极数和磁阻曲线组成。
在输入电流时，这些磁阻曲线随着电流的变化而改变，在电机内部不停生成旋转的磁场，从而带动转子旋转。
步进电机的控制基本原理在控制步进电机时，需要一个步进角度控制器，用于改变电流的方向和大小。
一般来说，控制器会将输入的数字信号转换成逻辑信号，再根据信号的逻辑状态向电机输出不同的电流，从而控制电机的转动。
这种控制方式又叫做开环控制，因为在控制步进电机时无法直接获取电机的位置信号，需要通过步进角度的控制来达到精确的位置控制。
步进电机的优点和缺点典型的优点是步进电机可实现高精度的位置控制和常规电机相比更安静的运转。
步进电机也不太容易故障，而且有多种控制方式和多种类型的电机可供选择，以适应不同的应用需要。
如果需要进行高速和重复性运动，步进电机也是很好的选择。
然而，步进电机在低速运动时呈现出支付得降低的特点，因为它只在输入系统获得相应的指令前向前移动一小步。
另外，步进电机的输出功率也有限，因此只能用于不需要特别大的动力输出的应用。
此外，步进电机的控制也相对复杂，需要调试和配置。
总结步进电机是一种广泛应用的电机类型，具有精确定位、静音等优点，同时也有一些限制。
在控制步进电机时，需要了解它的基本原理及其控制方式，这对于在控制系统中使用步进电机是非常必要的。
步进电机原理步进电机是一种将电脉冲转化为角位移的执行机构。
当步进驱动器接收到一个脉冲信号，它就驱动步进电机按设定的方向转动一个固定的角度(称为“步距角”)，它的旋转是以固定的角度一步一步运行的。
可以通过控制脉冲个数来控制角位移量，从而达到准确定位的目的；同时可以通过控制脉冲频率来控制电机转动的速度和加速度，从而达到调速的目的。
步进电机可以作为一种控制用的特种电机，利用其没有积累误差(精度为100%)的特点，广泛应用于各种开环控制。
现在比较常用的步进电机包括反应式步进电机（vr）、永磁式步进电机（pm）、混合式步进电机（hb）和单相式步进电机等。
反应式步进电机一般为三相，可实现高转矩输出。
步进角一般为1.5度，但噪声和振动非常大，可以通过驱动器细分技术解决。
（刺绣框架驱动）混合式步进电机是指混合了永磁式和反应式的优点。
它又分为两相和五相：两相步进角一般为1.8度而五相步进角一般为0.72度。
（绣框金片）步进电机的一些基本参数：步进角：表示控制系统发出步进脉冲信号时电机的旋转角度。
当电机出厂时，它给出一个步进角值。
例如，86byg250a电机给出的值为0.9°/1.8°（半步为0.9°，全步为1.8°）。
这个步进角可以叫做？电机固有步进角？，它不一定是电机实际工作时的实际步进角。
实际步距角与驾驶员有关。
相数：指电机内部的线圈组数。
目前常用的步进电机有两相、三相和五相。
步进角随电机的相数而变化。
一般来说，两相电机的步进角为0.9°/1.8°，三相电机的步进角为0.75°/1.5°，五相电机的步进角为0.36°/0.72°。
保持转矩（holdingtorque）：是指步进电机通电但没有转动时，定子锁住转子的力矩。
它是步进电机最重要的参数之一，通常步进电机在低速时的力矩接近保持转矩。
由于步进电机的输出力矩随速度的增大而不断衰减，输出功率也随速度的增大而变化，所以保持转矩就成为了衡量步进电机最重要的参数之一。
步进电机工作原理57
步进电机最早出现于1960年代，是一种通过不断转动电磁铁来带动转轴旋转，从而实现精准控制的电机。
与传统的电动机相比，步进电机拥有很多独特的优点，比如说高精度、低噪音、强稳定性等等。
它被广泛地应用于机械控制、工业自动化、医疗等领域，并具有
很大的市场潜力。
步进电机的工作原理其实很简单，它主要由定子、转子和传感器等组件组成。
在工作时，电流经过定子所产生的磁场会把转子带动旋转，同时传感器不断地监测其位置与速度，并通过信号反馈回控制器上。
步进电机的转动精度可以被划分成很小的步进角度，通常为1.8度或0.9度。
在实际使用中，步进电机可以通过控制电流的大小与方向来实现转轴的
精准转动。
下面就让我们一起来了解一下步进电机的工作原理吧！
1.步进电机的基本结构
步进电机是由定子、转子、驱动电路等组成的。
其中，定子是由若干个相间的电磁线
圈组成的，而转子则是由若干个齿轮组成的。
当电流经过定子线圈时，它们会产生磁场，
这个磁场会使齿轮受到磁力作用而转动。
同时，为了实现一个准确的控制，步进电机还需
要配备传感器与控制器等组件。
传感器可以检测转轴的角度和速度，控制器则可以根据传
感器反馈的数据来控制电流的流向、大小和方向等。
步进电机的工作原理可以分为开环控制和闭环控制两种。
对于开环控制，电流会通过
一组线圈，由此产生一个磁场与磁通量。
这个磁场与磁通量会使转子受到磁力作用而旋转，从而改变电机的位置。
控制电流的方向、大小和时间等因素可以实现转轴的正反转、减速
和加速等效果。
而闭环控制则是在开环控制的基础上增加了传感器的检测与反馈功能。
传感器可以检
测步进电机的位置与速度，并将这些数据反馈到控制器上作为参考值。
控制器可以通过动
态调整电流的大小、方向和时间等参数，实现转轴的精准控制。
当要求转轴停留在一个位
置时，传感器可以停止电流的流动，从而实现控制的精度。
3.步进电机的应用领域
步进电机因其精准的控制、高效的效能，被广泛地应用于各种领域。
在机械控制方面，步进电机被广泛地用于打印机、机器人、曲线切削等领域，同时在医疗设备、工业自动化
领域也具有很大的市场潜力。
比如说，在CT（计算机断层扫描仪）中，步进电机可以精确的控制X、Y和Z轴的移动，从而实现扫描和成像等功能。
同时在汽车的ABS系统中，步进电机也可以用于控制刹车阀门的开闭，从而实现汽车的安全控制。
总之，步进电机是一种集合了科技与机械技术优势的电机，它的工作原理简单，结构稳定，应用领域广泛。
随着技术的不断发展，步进电机也将不断被优化和发展，成为各个行业中不可或缺的控制元件。
