实验十八离散系统的Simulink仿真 实验报告

实验一：AM 信号的调制与解调实验目的：1.了解模拟通信系统的仿真原理。

2.AM 信号是如何进行调制与解调的。

实验原理：1.调制原理：AM 调制是用调制信号去控制高频正弦载波的幅度，使其按调制信号的规律变化的过程,就是按原始电信号的变化规律去改变载波某些参量的过程。

+m(t)S AM (t)A 0cos ωc tAM 信号的时域和频域的表达式分别为:()()[]()()()()t t m t A t t m A t S C C C AM ωωωcos cos cos 00+=+=式（4-1） ()()()[]()()[]C C C C AM M M A S ωωωωωωδωωδπω-+++-++=210 式（4-2）在式中，为外加的直流分量；可以是确知信号也可以是随机信号，但通常认为其平均值为0，即。

其频谱是DSBSC-AM 信号的频谱加上离散大载波的频谱。

2.解调原理：AM 信号的解调是把接收到的已调信号还原为调制信号。

AM 信号的解调方法有两种：相干解调和包络检波解调。

AM 相干解调原理框图如图。

相干解调（同步解调）：利用相干载波（频率和相位都与原载波相同的恢复载波）进行的解调，相干解调的关键在于必须产生一个与调制器同频同相位的载波。

如果同频同相位的条件得不到满足，则会破坏原始信号的恢复。

相干载波的提取：（1）导频法：在发送端加上一离散的载频分量，即导频，在接收端用窄带滤波器提取出来作为相干载波，导频的功率要求比调制信号的功率小；（2）不需导频的方法：平方环法、COSTAS环法。

LPF m0(t)S AM(t)cosωc tAM信号波形的包络与输入基带信号成正比，故可以用包络检波的方法恢复原始调制信号。

包络检波器一般由半波或全波整流器和低通滤波器组成：（1）整流：只保留信号中幅度大于0的部分。

（2）低通滤波器：过滤出基带信号；（3）隔直流电容：过滤掉直流分量。

实验内容：1.AM相干解调框图。

实验五SIMULINK仿真实验一、实验目的考察连续时间系统的采样控制中，零阶保持器的作用与采样时间间隔对Ts 对系统稳定性的影响二、实验步骤开机执行程序，用鼠标双击图标，进入MA TLAB命令窗口：Command Windows在Command Windows窗口中输入：simulink，进入仿真界面，并新建Model文件在Model界面中构造连续时间系统的结构图。

作时域仿真并确定系统时域性能指标。

图（6-1）带零阶保持器的采样控制系统如下图所示。

作时域仿真，调整采样间隔时间Ts，观察对系统稳定性的影响。

图（6-2）参考输入量（给定值）作用时，系统连接如图（6-1）所示:图（6-3）三、实验要求（1）按照结构图程序设计好模型图，完成时域仿真的结构图（2）认真做好时域仿真记录（3）参考实验图，建立所示如图(6-1)、图(6-2)、图(6-3)的实验原理图；（4）将鼠标移到原理图中的PID模块进行双击，出现参数设定对话框，将PID 控制器的积分增益和微分增益改为0，使其具有比例调节功能，对系统进行纯比例控制。

1. 单击工具栏中的图标，开始仿真，观测系统的响应曲线，分析系统性能；调整比例增益，观察响应曲线的变化，分析系统性能的变化。

2. 重复步骤2-3，将控制器的功能改为比例微分控制，观测系统的响应曲线，分析比例微分控制的作用。

3. 重复步骤2-3，将控制器的功能改为比例积分控制，观测系统的响应曲线，分析比例积分控制的作用。

4. 重复步骤2-3，将控制器的功能改为比例积分微分控制，观测系统的响应曲线，分析比例积分微分控制的作用。

5. 参照实验一的步骤，绘出如图(6-2)所示的方块图;6. 将PID控制器的积分增益和微分增益改为0，对系统进行纯比例控制。

不断修改比例增益，使系统输出的过渡过程曲线的衰减比n=4，记下此时的比例增益值。

7. 修改比例增益，使系统输出的过渡过程曲线的衰减比n=2，记下此时的比例增益值。

《系统仿真实验》实验报告目录一《电路》仿真实例 (3)2.1 简单电路问题 (3)2.1.1 Simulink中仿真 (3)2.1.2 Multisim中仿真 (4)2.2 三相电路相关问题 (5)二《自动控制原理》仿真实例 (7)1.1 Matlab绘图 (7)三《数字电路》仿真实例 (8)3.1 555定时器验证 (8)3.2 设计乘法器 (9)四实验总结 (11)一《电路》仿真实例2.1 简单电路问题课后题【2-11】如图所示电路，R0=R1=R3=4Ω，R2=2Ω,R4=R5=10Ω,直流电压源电压分别为10V、4V、6V，直流电流源电流大小为1A，求R5所在的支路的电流I。

（Page49）解：simulink和multisim都是功能很强大的仿真软件，下面就以这个简单的习题为例用这个两个软件分别仿真，进一步说明前者和后者的区别。

2.1.1 Simulink中仿真注意事项：由于simulink中并没有直接提供DC current source，只有AC current source，开始的时候我只是简单的把频率调到了0以为这就是直流电流源了，但是并没有得到正确的仿真结果。

后来问杨老师，在老师的帮助下发现AC current source的窗口Help中明确的说明了交流变直流的方法：A zero frequency and a 90 degree phase specify a DC current source.然后我把相角改成90度后终于得到了正确的仿真结果，Display显示I=0.125A，与课本上答案一致。

2.1.2 Multisim中仿真结果：I=125mA=0.125A(因为电流表探针电压电流比是1V/mA)。

2.2 三相电路相关问题【例】三相电路实际连接图如下所示，是通过功率表和电流的读数，验证课本上的相关结论。

解：Multisim中电路图连接如下所示：解：观察各支路的功率和功率因素，验证了以下几点结论：（1）只有纯阻性支路的功率因素为1；（2）纯感性或纯容性支路的功率因素为0，有功功率也为0；（3）混合支路的（容阻、感阻、容感阻）功率因素在0到1之间。

实验报告5Simulink仿真[推荐五篇]第一篇：实验报告 5 Simulink仿真实验五 Simulink仿真（一）一、实验目的1、熟悉Simulink仿真环境2、了解Simulink基本操作3、了解Simulink系统建模基本方法3、熟悉Simulink仿真系统参数设置和子系统封装的基本方法二、实验内容1、在matlab命令窗口中输入simulink,观察其模块库的构成；2、了解模块库中常用模块的使用方法；3、已知单位负反馈系统的开环传递函数为G=100s+2s(s+1)(s+20)建立系统的模型，输入信号为单位阶跃信号，用示波器观察输出。

4、建立一个包含Gain、Transfer Fcn、Sum、Step、Sine Wave、Zero-Pole、Integrator、Derivative等模块构成的自定义模块库Library1；5、建立如图7-12所示的双闭环调速系统的Simulink的动态结构图，再把电流负反馈内环封装为子系统，建立动态结构图。

三、实验结果及分析：图5-1图5-2图5-3图5-4双闭环调速系统的Simulink的动态结构图图5-5把电流负反馈内环封装为子系统的动态结构图双击Subsystem模块，编辑反馈电流环Subsystem子系统，如图5-6所示：图5-6分析：Simulink是Mathworks开发的MATLAB中的工具之一，主要功能是实现动态系统建模、仿真与分析。

可以在实际系统制作出来之前，预先对系统进行仿真与分析，并可对系统做适当的适时修正或按照仿真的最佳效果来调试及整定控制系统的参数，达到提高系统性能。

减少涉及系统过程中的反复修改的时间、实现高效率地开发系统的目标。

Simulink提供了建模、分析和仿真各种动态系统的交互环境，包括连续系统、离散系统和混杂系统，还提供了采用鼠标拖放的方法建立系统框图模型的图形交互界面。

第二篇：仿真实验报告仿真软件实验实验名称：基于电渗流的微通道门进样的数值模拟实验日期：2013.9.4一、实验目的1、对建模及仿真技术初步了解2、学习并掌握Comsol Multiphysics的使用方法3、了解电渗进样原理并进行数值模拟4、运用Comsol Multiphysics建立多场耦合模型，加深对多耦合场的认识二、实验设备实验室计算机，Comsol Multiphysics 3.5a软件。

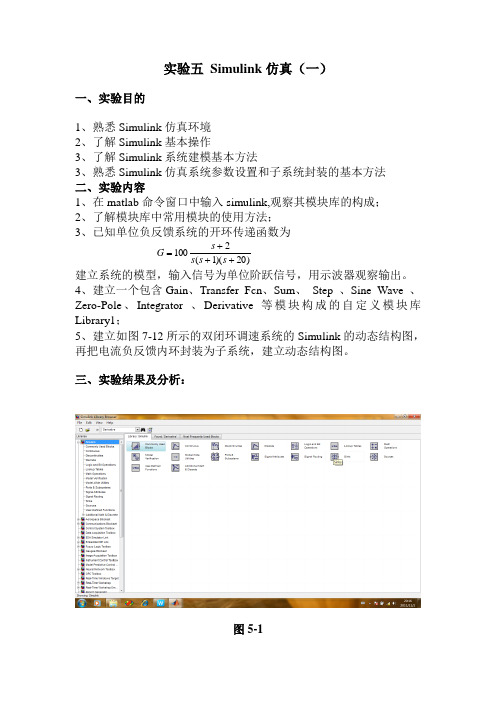

实验五 Simulink 仿真（一）一、实验目的1、熟悉Simulink 仿真环境2、了解Simulink 基本操作3、了解Simulink 系统建模基本方法3、熟悉Simulink 仿真系统参数设置和子系统封装的基本方法 二、实验内容1、在matlab 命令窗口中输入simulink,观察其模块库的构成；2、了解模块库中常用模块的使用方法；3、已知单位负反馈系统的开环传递函数为)20)(1(2100+++=s s s s G建立系统的模型，输入信号为单位阶跃信号，用示波器观察输出。

4、建立一个包含Gain 、Transfer Fcn 、Sum 、 Step 、Sine Wave 、Zero-Pole 、Integrator 、Derivative 等模块构成的自定义模块库Library1；5、建立如图7-12所示的双闭环调速系统的Simulink 的动态结构图，再把电流负反馈内环封装为子系统，建立动态结构图。

三、实验结果及分析：图5-1图5-2图5-3图5-4双闭环调速系统的Simulink的动态结构图图5-5把电流负反馈内环封装为子系统的动态结构图双击Subsystem模块，编辑反馈电流环Subsystem子系统，如图5-6所示：图5-6分析：Simulink是Mathworks开发的MATLAB中的工具之一，主要功能是实现动态系统建模、仿真与分析。

可以在实际系统制作出来之前，预先对系统进行仿真与分析，并可对系统做适当的适时修正或按照仿真的最佳效果来调试及整定控制系统的参数，达到提高系统性能。

减少涉及系统过程中的反复修改的时间、实现高效率地开发系统的目标。

Simulink提供了建模、分析和仿真各种动态系统的交互环境，包括连续系统、离散系统和混杂系统，还提供了采用鼠标拖放的方法建立系统框图模型的图形交互界面。

实验二-Simulink仿真实验实验二 Simulink 仿真实验一、 实验目的：1、学会使用Matlab 软件中的Simulink 仿真工具。

2、了解二阶系统瞬态响应指标的意义其计算。

二、 实验内容及原理1、 用Matlab 仿真（simulink ）图示系统输入单位阶跃信号1(t)的响应，分析响应曲线的稳态响应X oss (t )，振荡频率ωd (rad/s)，超调量M p ，峰值时间t p ，进入稳态值+5%误差带的调整时间t s 。

X i (s) X o (s)三、 实验步骤：1、使用Matlab 软件，进入Simulink 编辑画面。

2、用Linear ，Sinks ，Sources,模块库建立系统的函数方块图。

3、运行Simulink 。

4、 记录输出曲线，分析实验结果。

四．分析实验结果，写出实验报告。

0.02)450(100s sG1=tf([100],[50 4 0]);H1=tf(0.02,1);disp('负反馈系统闭环传递函数为：') sys=feedback(G1,H1)step(sys,1:0.1:200)Step Response Tim e (sec)A m p l i t u d e 00.20.40.60.811.21.41.61.8System : sys Rise Tim e (sec): 1.11System : sys P eak am plitude: 1.73Overshoot (%): 72.9At tim e (sec): 3.2System : sysSettling Tim e (sec): 38.4实验三 频域分析实验一、 实验目的学会使用Matlab 绘制系统Nyquist 图和Bode 图。

二、 实验内容及原理两单位负反馈控制系统开环传递函数分别为：)5)(1(5)(1++=s s s s G 和)1()1(10)(22-+=s s s s G 1、 利用Matab 软件画出开环Nyquist 曲线。
