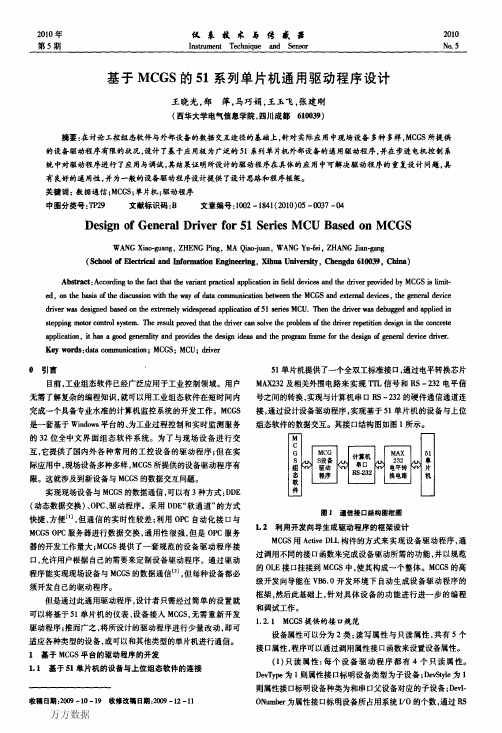

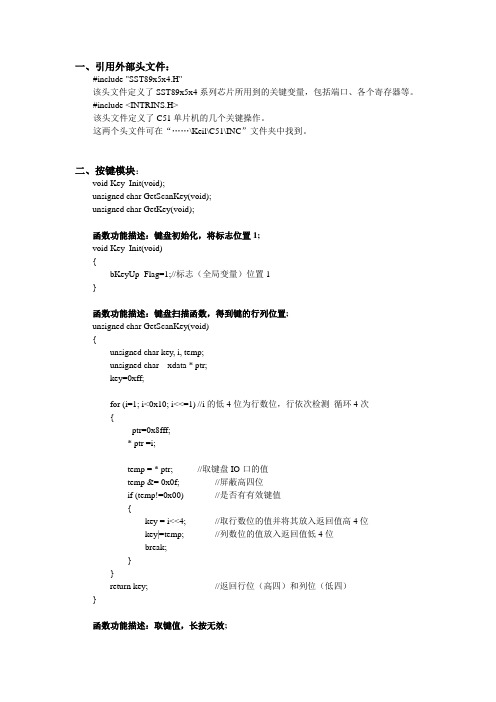

基于易控的51系列单片机通用驱动程序设计

51单片机基本程序在学习嵌入式系统开发中，51单片机是一个重要的组成部分。

通过编写基本程序，可以更好地理解51单片机的原理和工作方式。

本文将介绍51单片机基本程序的编写方法及应用。

一、概述51单片机是一种基于哈佛结构的8位单片机，采用英特尔的经典架构。

通过编写基本程序，可以实现各种功能，如LED灯控制、数码管显示以及与外设的通信等。

二、开发工具在编写51单片机基本程序之前，我们需要准备一些开发工具。

最常用的工具是Keil C51开发环境，它是一种集成开发环境（IDE），提供了包括编译器、调试器在内的多种工具。

另外，还需要一个烧录器，用于将程序烧录到单片机中。

三、编写基本程序编写51单片机基本程序的第一步是创建一个新的项目。

在Keil C51中，选择“File”->“New Project”来创建一个新的项目，然后选择单片机型号和存储路径。

接下来，我们需要编写程序代码。

以下是一个简单的LED闪烁程序的示例：```c#include <reg52.h>sbit LED = P1^0;void delay(unsigned int time) {unsigned int i, j;for (i = 0; i < time; i++)for (j = 0; j < 500; j++); }void main(){while (1){LED = 0; // LED灯亮 delay(1000); //延时1秒 LED = 1; // LED灯灭 delay(1000); //延时1秒 }}```在上述代码中，我们首先定义了一个LED的IO口，并使用了一个延时函数来控制LED的亮灭。

在主函数中，我们使用一个无限循环来实现LED的闪烁。

四、程序调试和测试编写完基本程序后，我们需要对程序进行调试和测试。

在Keil C51中，选择“Debug”->“Start/Stop Debug Session”来启动调试会话。

51单片机控制LED灯程序设计首先，我们需要明确要使用到的硬件资源和引脚连接情况。

假设我们使用的是STC89C51单片机，LED灯的正极连接到单片机的P1口，负极通过电阻连接到地。

接下来，我们需要了解一些基本的汇编指令和编程规范。

在编写51单片机程序时，需要使用到一些特定的寄存器和指令。

首先是P1寄存器，它用来控制P1口的输出和输入状态。

然后是MOV指令，这是一个用来将数据从一个寄存器复制到另一个寄存器的指令。

最后是一个延时函数，可以利用循环来实现延时。

首先，我们需要初始化P1口为输出状态。

在51单片机中，IO口可以被配置为输入（1）或输出（0）。

我们可以使用MOV指令将0赋值给P1寄存器，将其配置为输出。

此外，我们还需要一个简单的延时函数，来控制LED灯的亮灭时间。

下面是一个基本的51单片机控制LED灯的程序：```assemblyORG0;程序的起始地址MOVP1,;初始化P1口为输出状态LOOP:;主循环MOVP1,;将P1的状态置为0，LED灯灭ACALLDELAY;调用延时函数，延时一段时间MOVP1,;将P1的状态置为1，LED灯亮ACALLDELAY;调用延时函数，延时一段时间JMPLOOP;无限循环DELAY:;延时函数MOVR3,;初始化循环计数器为250LOOP1:MOVR2,;初始化循环计数器为250LOOP2:MOVR1,;初始化循环计数器为250LOOP3:DJNZR1,LOOP3;内层循环DJNZR2,LOOP2;中层循环DJNZR3,LOOP1;外层循环RET;返回主程序```以上是一个简单的51单片机控制LED灯的汇编程序。

程序中通过不断切换P1口的状态来实现LED灯的亮灭。

同时，通过调用延时函数来实现亮灭的时间间隔。

在主循环中，LED灯会亮和灭各一段时间，然后无限循环。

为了将以上汇编程序烧录到单片机中，需要将其汇编为二进制文件。

通常可以使用Keil C等开发工具进行汇编和烧录操作。

《基于51单片机的温度控制系统设计与实现》篇一一、引言在现代工业控制领域，温度控制系统的设计与实现至关重要。

为了满足不同场景下对温度精确控制的需求，本文提出了一种基于51单片机的温度控制系统设计与实现方案。

该系统通过51单片机作为核心控制器，结合温度传感器与执行机构，实现了对环境温度的实时监测与精确控制。

二、系统设计1. 硬件设计本系统以51单片机为核心控制器，其具备成本低、开发简单、性能稳定等优点。

硬件部分主要包括51单片机、温度传感器、执行机构（如加热器、制冷器等）、电源模块等。

其中，温度传感器负责实时监测环境温度，将温度信号转换为电信号；执行机构根据控制器的指令进行工作，以实现对环境温度的调节；电源模块为整个系统提供稳定的供电。

2. 软件设计软件部分主要包括单片机程序与上位机监控软件。

单片机程序负责实时采集温度传感器的数据，根据设定的温度阈值，输出控制信号给执行机构，以实现对环境温度的精确控制。

上位机监控软件则负责与单片机进行通信，实时显示环境温度及控制状态，方便用户进行监控与操作。

三、系统实现1. 硬件连接将温度传感器、执行机构等硬件设备与51单片机进行连接。

具体连接方式根据硬件设备的接口类型而定，一般采用串口、并口或GPIO口进行连接。

连接完成后，需进行硬件设备的调试与测试，确保各部分正常工作。

2. 软件编程编写51单片机的程序，实现温度的实时采集、数据处理、控制输出等功能。

程序采用C语言编写，易于阅读与维护。

同时，需编写上位机监控软件，实现与单片机的通信、数据展示、控制指令发送等功能。

3. 系统调试在完成硬件连接与软件编程后，需对整个系统进行调试。

首先，对单片机程序进行调试，确保其能够正确采集温度数据、输出控制信号。

其次，对上位机监控软件进行调试，确保其能够与单片机正常通信、实时显示环境温度及控制状态。

最后，对整个系统进行联调，测试其在实际应用中的性能表现。

四、实验结果与分析通过实验测试，本系统能够实现对环境温度的实时监测与精确控制。

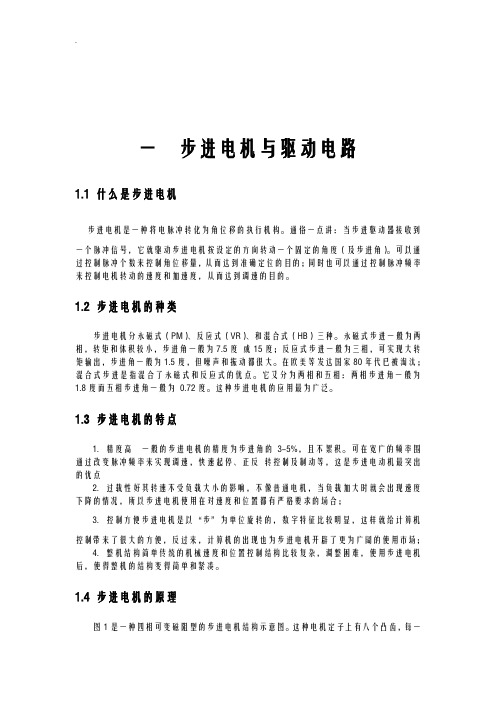

一步进电机与驱动电路1.1 什么是步进电机步进电机是一种将电脉冲转化为角位移的执行机构。

通俗一点讲：当步进驱动器接收到一个脉冲信号，它就驱动步进电机按设定的方向转动一个固定的角度（及步进角）。

可以通过控制脉冲个数来控制角位移量，从而达到准确定位的目的；同时也可以通过控制脉冲频率来控制电机转动的速度和加速度，从而达到调速的目的。

1.2 步进电机的种类步进电机分永磁式（PM）、反应式（VR）、和混合式（HB）三种。

永磁式步进一般为两相，转矩和体积较小，步进角一般为7.5度或15度；反应式步进一般为三相，可实现大转矩输出，步进角一般为1.5度，但噪声和振动都很大。

在欧美等发达国家80年代已被淘汰；混合式步进是指混合了永磁式和反应式的优点。

它又分为两相和五相：两相步进角一般为1.8度而五相步进角一般为0.72度。

这种步进电机的应用最为广泛。

1.3 步进电机的特点1．精度高一般的步进电机的精度为步进角的3-5%，且不累积。

可在宽广的频率围通过改变脉冲频率来实现调速，快速起停、正反转控制及制动等，这是步进电动机最突出的优点2．过载性好其转速不受负载大小的影响，不像普通电机，当负载加大时就会出现速度下降的情况，所以步进电机使用在对速度和位置都有严格要求的场合；3．控制方便步进电机是以“步”为单位旋转的，数字特征比较明显，这样就给计算机控制带来了很大的方便，反过来，计算机的出现也为步进电机开辟了更为广阔的使用市场；4．整机结构简单传统的机械速度和位置控制结构比较复杂，调整困难，使用步进电机后，使得整机的结构变得简单和紧凑。

1.4 步进电机的原理图1是一种四相可变磁阻型的步进电机结构示意图。

这种电机定子上有八个凸齿，每一个齿上有一个线圈。

线圈绕组的连接方式，是对称齿上的两个线圈进行反相连接，如图中所示。

八个齿构成四对，所以称为四相步进电机。

图1它的工作过程是这样的：当有一相绕组被激励时，磁通从正相齿，经过软铁芯的转子，并以最短的路径流向负相齿，而其他六个凸齿并无磁通。

单片机原理与应用及C51程序设计一、单片机原理与应用单片机（Microcontroller Unit，简称MCU）是一种集成电路芯片，拥有处理器核心、存储器、输入输出接口和外设等多种功能，可实现数据处理、控制和通信等任务。

单片机广泛应用于电子产品和自动化设备中，如家电、汽车、工控、通信等领域。

1.单片机原理单片机由五大部分组成：中央处理器（CPU）、存储器、输入输出（I/O）接口、定时/计数器和通信接口。

中央处理器是单片机的核心，负责执行指令和数据处理操作；存储器包括程序存储器和数据存储器，用于存储程序和数据；输入输出接口用于与外部设备进行数据交互；定时/计数器可以用于时间控制和频率测量等操作；通信接口可以实现与外部设备的数据通信和控制。

2.单片机应用单片机应用范围广泛，可以用于各种电子设备和自动化系统中。

以下是一些常见的单片机应用：（1）家电控制：单片机可以用于家电产品的控制和运行管理，如空调、洗衣机、电视等。

（2）汽车电子：单片机可用于汽车电子系统的控制，如发动机控制单元（ECU）、车身电子等。

（3）工控系统：单片机在工业自动化领域有广泛应用，如PLC（可编程逻辑控制器）等。

（4）通信设备：单片机可以用于通信设备的控制和数据处理，如手机、路由器、调制解调器等。

（5）医疗设备：单片机被应用于各种医疗设备，如血压计、体温计、电子血糖仪等。

C51是C语言在C51单片机上的移植，用于单片机的编程和开发。

C51程序设计可以通过Keil C51集成开发环境（IDE）进行。

以下是C51程序设计的主要内容和步骤：1.C语言编程：C语言是一种通用的高级编程语言，具有良好的可移植性和易学性。

在C51程序设计中，使用C语言编写程序代码，通过对变量、函数和数据结构的定义来实现单片机的功能和控制。

2. 程序开发环境：Keil C51是一套成熟的单片机开发软件，提供了丰富的编译、调试和仿真工具。

通过安装和配置Keil C51环境，可以方便地进行C51程序的开发和调试。

二、系统架构
本系统由控制器、电机、驱动芯片、锂电池和按键等组成，其功能、特点如下：
（1）控制器：采用AT89S52微控制器，作为整个系统的核心控制部分。

控制器接收来自按键的信号，控制驱动芯片输出电机控制信号，从而实现对电动车的前后行驶、左右转向、加速等控制功能。

（2）电机：采用直流电机，其转速和转向可通过驱动芯片控制信号进行调节。

（3）驱动芯片：采用L298N驱动芯片，为电机提供驱动电流，并控制电机转速和转向。

L298N驱动芯片具有功率大、稳定性好等特点。

（4）锂电池：为电动车提供动力，具有体积小、能量密度高、充电效率高、自放电率低等优点。

（5）按键：用于控制和调节电动车的运行状态，包括前后行驶、左右转向、加速等操作。

三、系统设计。

51单片机驱动步进电机的方法一、步进电机简介步进电机是一种将电脉冲转化为角位移的执行机构，广泛应用于各种自动化设备中。

其工作原理是，当一个脉冲信号输入时，电机转动一个步距角，从而实现电机的精确控制。

二、51单片机驱动步进电机的方法1、硬件连接需要将51单片机与步进电机连接起来。

通常，步进电机需要四个引脚，分别连接到单片机的四个GPIO引脚上。

同时，还需要连接一个驱动器来提高电机的驱动能力。

2、驱动程序编写接下来，需要编写驱动程序来控制步进电机的转动。

在51单片机中，可以使用定时器或延时函数来产生脉冲信号，然后通过GPIO引脚输出给电机。

同时，还需要设置电机的步距角和转向，以保证电机的精确控制。

3、示例程序以下是一个简单的示例程序，用于演示如何使用51单片机驱动步进电机：cinclude <reg52.h> //包含51单片机的头文件sbit motorPin1=P1^0; //定义连接到P1.0引脚的电机引脚sbit motorPin2=P1^1; //定义连接到P1.1引脚的电机引脚sbit motorPin3=P1^2; //定义连接到P1.2引脚的电机引脚sbit motorPin4=P1^3; //定义连接到P1.3引脚的电机引脚void delay(unsigned int time) //延时函数unsigned int i,j;for(i=0;i<time;i++)for(j=0;j<1275;j++);void forward(unsigned int step) //正转函数motorPin1=0;motorPin2=0;motorPin3=0;motorPin4=0; //清零电机引脚delay(step); //延时一段时间motorPin1=1;motorPin3=1;motorPin2=0;motorPin4=0; //设置转向和步距角delay(step); //延时一段时间void backward(unsigned int step) //反转函数motorPin1=0;motorPin2=0;motorPin3=0;motorPin4=0; //清零电机引脚delay(step); //延时一段时间motorPin2=1;motorPin4=1;motorPin3=0;motorPin1=0; //设置转向和步距角delay(step); //延时一段时间void main() //主函数unsigned int step=1000; //设置步距角为1000微步forward(step); //正转一圈backward(step); //反转一圈while(1); //循环等待，保持电机转动状态在这个示例程序中，我们使用了四个GPIO引脚来控制步进电机的转动。
