VDSorb-90ii 全自动静态化学吸附仪的详细使用方法和技术参数!

注意事项：1，做低于室温或者H2-TPR一定要加冷阱，以防分析过程产生的水汽污染TCD；2，做样品前，要调查清楚样品的熔点或者分解温度，处理和分析温度要低于不稳定温度至少20～50 O C；3，氧化气氛中氧气浓度不能超过3%，做氧化气氛分析后请通惰性气体或者H2还原4～8小时；4，反应炉降温过程低于200 O C才能打开；5，拆卸安装反应管时，检查O圈是否齐全，不要落在装置里，以防下次使用出现漏气等故障；6，样品最好压片过筛，或者使用前保证颗粒均匀；7，控温的液氮泵链接处稍用力拧不动即可否则易坏，另轻拿轻放，不要撞在硬物上；8，如有问题向总负责人和分负责人询问，否则出现问题自负；使用步骤：一、开机1.检查气路，将实验分析所使用的气体连接到相应气路上；2.打开气体，压力控制在0.15MPa；3.开电脑，开仪器电源，开软件（时间允许预热半小时）二、准备1.称量样品1）戴手套，在U型管粗的一端加一团石英棉并用工具压实压平；2）称量空管质量记录m1，用纸槽加入样品，再称重，记录质量m2；2.安装样品管1）在样品管粗细两端分别安装上固定外套，固定卡套，O圈；2）将样品管垂直对准卡槽，固定外套向上推到底，拧紧卡套，关闭炉门；3.准备冷阱1）杜瓦瓶中先倒入一点液氮冲洗两次；2）加入一半以上的异丙醇，缓慢加入液氮一边搅拌一边加入液氮；3）有固体状出现可加剩余异丙醇，不停搅拌，加液氮至没有结块整体呈浆糊状且挂在搅拌棒上拉丝不掉（可用6 h以上）三、编辑分析文件（样品个数少可忽略此步骤）1.点击File—Open—Information，输入样品明eg. ×××-0001.smp（不可过长）2.点击右下角Directories中选择保存路径，点击OK；1）编辑Sample information：样品质量2）Analysis condition：分析方法3）Report Option：报告标题、插图、内容；4）Save四、样品分析1.点击Unit—Start Analysis—样品编号***_00#.smp格式，点击OK，出现对话框，内容显示没有创建过此文件，点击“确定”。

静态吸附仪的原理和应用静态吸附仪是一种常用的表征材料或气体的实验设备，它基于物质静电吸附的原理进行测量和分析。

静态吸附仪主要用于测定气体在固体表面上的吸附量、吸附等温线、吸附热等参数，从而研究气体分子与固体表面之间的相互作用、吸附机制等。

静态吸附仪的原理基于物质吸附在固体表面的特性，即气体分子在接触固体表面时，会在表面上形成一个气体分子与固体表面之间的物理或化学吸附层。

吸附过程可以分为物理吸附和化学吸附两种类型。

物理吸附是气体分子与固体表面通过范德华力或静电作用力相互作用而形成的吸附层。

化学吸附是气体分子与固体表面发生化学键结而吸附在表面上。

根据吸附剂的特性和试验需求，可以选择不同的吸附剂和实验条件来实现对吸附过程的控制。

静态吸附仪的主要部件包括样品舱、吸附剂、高真空系统、控制系统等。

在实验开始前，需要将样品舱和高真空系统抽空，以确保实验环境为高真空状态。

然后，通过控制系统将试样与吸附剂置于样品舱内，根据实验需求将气体以一定的压力加入进样系统，使其与试样发生接触，并进行一定时间的静置，使吸附过程得以进行。

随后，通过恢复初始状态的操作，将样品舱抽空，使试样与吸附剂分离。

最后，使用适当的分析方法来测量和分析吸附剂上的吸附量、吸附等温线等参数。

静态吸附仪的应用范围广泛，常用于材料科学、化学工程、环境科学等领域的研究和实验中。

例如，通过测量不同温度下气体在固体表面的吸附等温线，可以确定气体分子与固体相互作用的特性，进而优化吸附材料的设计和应用。

静态吸附仪还可以用于研究催化剂的活性、表面酸碱性等方面的性能，对催化反应机理进行探究。

此外，静态吸附仪也可以用于环境污染物的监测和处理，例如检测水中的有机污染物、工业废气中的有害气体等。

总之，静态吸附仪通过测量和分析气体在固体表面的吸附量、吸附等温线等参数，可以研究气体分子与固体表面之间的相互作用和吸附机制。

它在材料科学、化学工程、环境科学等领域具有重要的应用价值，为相关领域的研究和实验提供了重要的技术支持。

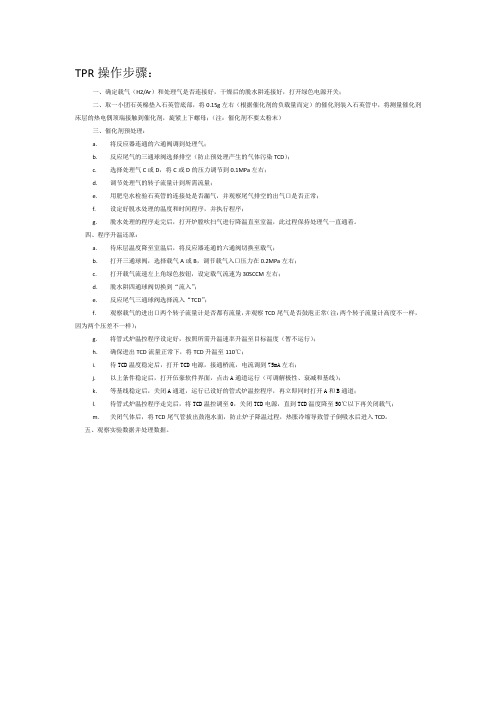

一、确定载气（H2/Ar）和处理气是否连接好，干燥后的脱水阱连接好，打开绿色电源开关；二、取一小团石英棉垫入石英管底部，将0.15g左右（根据催化剂的负载量而定）的催化剂装入石英管中，将测量催化剂床层的热电偶顶端接触到催化剂，旋紧上下螺母；（注：催化剂不要太粉末）三、催化剂预处理：a.将反应器连通的六通阀调到处理气；b.反应尾气的三通球阀选择排空（防止预处理产生的气体污染TCD）；c.选择处理气C或D，将C或D的压力调节到0.1MPa左右；d.调节处理气的转子流量计到所需流量；e.用肥皂水检验石英管的连接处是否漏气，并观察尾气排空的出气口是否正常；f.设定好脱水处理的温度和时间程序，并执行程序；g.脱水处理的程序走完后，打开炉膛吹扫气进行降温直至室温，此过程保持处理气一直通着。

四、程序升温还原：a.待床层温度降至室温后，将反应器连通的六通阀切换至载气；b.打开三通球阀，选择载气A或B，调节载气入口压力在0.2MPa左右；c.打开载气流速左上角绿色按钮，设定载气流速为30SCCM左右；d.脱水阱四通球阀切换到“流入”；e.反应尾气三通球阀选择流入“TCD”；f.观察载气的进出口两个转子流量计是否都有流量，并观察TCD尾气是否鼓泡正常（注：两个转子流量计高度不一样，因为两个压差不一样）；g.将管式炉温控程序设定好，按照所需升温速率升温至目标温度（暂不运行）；h.确保进出TCD流量正常下，将TCD升温至110℃；i.待TCD温度稳定后，打开TCD电源，接通桥流，电流调到75mA左右；j.以上条件稳定后，打开伍豪软件界面，点击A通道运行（可调解极性、衰减和基线）；k.等基线稳定后，关闭A通道，运行已设好的管式炉温控程序，再立即同时打开A和B通道；l.待管式炉温控程序走完后，将TCD温控调至0，关闭TCD电源，直到TCD温度降至50℃以下再关闭载气；m.关闭气体后，将TCD尾气管拔出鼓泡水面，防止炉子降温过程，热胀冷缩导致管子倒吸水后进入TCD。

全自动化学分析仪使用说明书第一部分：引言全自动化学分析仪是一种用于化学分析的高级设备。

本使用说明书将详细介绍该仪器的结构、操作步骤和注意事项，以帮助用户正确、安全地使用该设备。

第二部分：设备结构1. 仪器外观：全自动化学分析仪外观简洁、美观，主要由操作面板、显示屏、取样区、反应区和读数区组成。

操作面板上配有操作按钮和指示灯。

2. 关键部件：主要包括进样器、反应池、控制系统和测量系统。

进样器用于将待分析样品输入反应池，反应池中进行化学反应，控制系统负责设定和监控分析参数，测量系统用于测量反应结果。

第三部分：使用步骤1. 连接电源：将全自动化学分析仪插入稳定电源插座，并确保电源线连接牢固。

注意检查电压是否符合要求。

2. 打开设备：按下电源开关，待仪器自检完毕后，屏幕上将显示启动界面。

3. 设定参数：根据需要，通过操作面板上的按钮和菜单来设定所需的分析参数，比如样品体积、温度、反应时间等。

4. 准备样品：将待分析的样品按照要求处理和储存，并根据实验方法准备好所需的试剂和标准溶液。

5. 进样：将样品输入到进样器中，并按下进样按钮，仪器将根据设定的参数自动进行反应和测量。

6. 结果显示与保存：分析完成后，仪器将自动显示分析结果，并可选择将结果保存到存储介质中。

7. 关闭设备：在使用结束后，按下停止按钮，等待仪器自动完成清洗和关机程序。

注意及时断开电源。

第四部分：注意事项1. 仪器操作前请仔细阅读本使用说明书，并根据操作步骤进行操作。

2. 遵循实验室安全规范，佩戴实验室必需的个人防护用具，如手套、护目镜等。

3. 样品操作时，请小心避免接触或吸入有害物质。

处理样品时应注意避免飞溅和溅射。

4. 在设备操作过程中，严禁随意拆卸或更改设备部件。

5. 使用前请检查仪器外观和电源线是否完好，如发现损坏或异常情况，请勿使用。

6. 长时间未使用时，请断开电源并进行适当的维护和清洁。

第五部分：故障排除1. 仪器无法启动：请检查电源是否连接正常，电压是否符合要求，并确保设备外观完好。

全自动物理吸附和化学吸附仪
院系：化学学院
全自动物理吸附和化学吸附仪
储氢材料、光催化制氢、氢分离、电池电极材料、纳米材料、稀土功能材料
，氢与轻金属体系的相互作用研究及新型储氢材料设计和探索，2010.1.1～2014.8.3　
，基于金属功能化多孔材料的高效气体存储和分离关键问题研究， 2013.01～2016.12
，谢镭、李瑶琦、张旋洲、李星国，一种制备镁纳米结构的方法，申请日期
，杨容、曲江兰、郑捷、李星国，碳/金属纳米颗粒复合薄膜的新制备方法，申
杨鋆智，杜臻英，张旋洲，郑捷，冯庆荣，李星国，基于Mg(BH4)2前驱体制
，授权日期：2012.12.05
三年内利用该仪器作为主要科研手段发表学术论文（三大检索） 20 篇，其中代表论文：
论文题目期刊名年卷（期）起止页码
150。

化学吸附仪技术参数
化学吸附仪是一种用于表征材料表面和孔隙结构的仪器，它可
以测定材料对气体或液体中特定分子的吸附能力。

化学吸附仪的技
术参数通常包括以下几个方面：
1. 吸附气体，化学吸附仪通常可以使用不同的吸附气体，常见
的包括氮气、氩气、氢气等。

吸附气体的选择会影响实验结果，因
此技术参数中通常会详细说明可以适用的吸附气体种类和纯度要求。

2. 温度范围，化学吸附仪通常需要在一定的温度范围内进行实验，因此技术参数中会包括仪器可以调节的温度范围，以及温度控
制的精度和稳定性等信息。

3. 压力范围，化学吸附实验通常需要在一定的压力范围内进行，因此技术参数中会包括仪器可以承受的最高压力、最低压力以及压
力控制的精度等信息。

4. 测量范围，化学吸附仪可以测量的样品尺寸范围、吸附量范
围等参数也是非常重要的技术参数，不同的仪器可能适用于不同范
围的样品尺寸和吸附量。

5. 数据输出，化学吸附仪通常会输出吸附等温线、孔隙体积分
布等数据，因此技术参数中会包括数据输出的格式、精度以及数据
处理软件的相关信息。

总的来说，化学吸附仪的技术参数涉及到吸附气体、温度范围、压力范围、测量范围和数据输出等多个方面，这些参数都对实验结
果的准确性和可靠性有着重要的影响。

在选择化学吸附仪时，需要
根据具体的实验需求和样品特性来综合考虑这些技术参数。

原子吸收光度计使用说明书1、仪器准备阶段（1）打开电源及稳说明书说明书说明书压器开关，待电压220V 稳定后，开启仪器主机开关，开始供电。

（2）接通计算机，运行仪器控制软件，仪器开始初始化。

（3）初始化完毕后，选定待测元素灯，设定条件，开始寻峰。

（4）寻峰完毕后进入测量操作界面，设定样品数量及浓度等参数。

2、火焰法测量（1）连接空气压缩机和气体控制器，待助燃气体接通后，打开乙炔瓶开关，调节所需气体流量及压强，点燃火焰。

（2）平衡能量后，以试剂空白调零，测量标准溶液及样品试液的消光度或浓度值。

（3）测量完毕,以去离子水喷洗10min，按照规定的顺序先关断燃气气源，再关断助燃气气源，当火焰熄灭后，再依序关主机开关、电源开关及计算机。

并在仪器使用登记本上逐项填写使用情况。

3、石墨炉法测量（1）通过操作软件切换到石墨炉法测量，连接水、气、电路。

（2）通过操作软件设定参数，调整光路，选择好分析条件，空烧石墨管。

（3）仪器工作稳定后，选用最佳的原子化条件进行标准及试样的测量。

（4）工作完毕，关石墨炉保护气源、冷却水源及电源，关面板上开关、主机开关及电源，关计算机。

并在仪器使用登记本上逐项填写使用情况。

4、氢化物法测量（1）将电热石英管正确安装于燃烧缝上，连接水、气、电路。

（2）设定好适宜的测量参数后，按下氢化物发生器的启动键开始进样，在哨音后，测定程序发生及读数，更换试样及标准物质重复测量。

（3）工作完毕后，关闭水源、气源和石英管电源，关闭主机开关及电源，关闭计算机。

并在仪器使用登记表上逐项填写使用情况。

5、注意事项（1）在工作时如果遇到突然停水，停电，应及时关闭燃气气源，再关闭水源，电源，待恢复正常供水供电后，再进行测试。

（2）变换测定元素需要换灯时，应待灯冷却后再进行。

（3）对于不常用的元素灯，应每隔2～3个月取出在工作电流下点燃2～3小时。

（4）保持分析室整洁及仪器外表清洁。

（5）分析室严禁吸烟和使用电炉，工作时要保证通风换气畅通。

物理吸附仪操作规程一．开机1.1 开启氦气钢瓶、测试气体钢瓶和回填气钢瓶的主阀，确认所有气瓶总压力不低于5 MPa，将减压阀压力表指针调至0.08 MPa左右。

1.2 开启仪器电源时，先打开仪器的Main开关，5 min后再打开Electronics开关，等待约2 min，确认仪器内部自检结束（即阀切换的声音停止），此时注意到放置杜瓦瓶的电梯应降至最低处。

1.3开启计算机，进入ASiQWin软件，点击“Connect”按钮完成计算机与仪器的信号连接。

二．样品前处理2.1 检查待用的样品管，确认没有裂纹，将样品管和填充棒超声清洗约2~3 min后用烘箱烘干，称量空管质量（不含填充棒），使用漏斗将样品倒入样品管内底部，使用毛刷清理样品管壁面和漏斗中残留的样品。

2.2 向冷阱杜瓦瓶中添加液氮至约总容积的4/5处，并小心将其悬挂在正中的挂钩处，把样品管安装在脱气站上（左侧的脱气站为St1，右侧为St2，每个脱气站可分别放置两个样品），脱气时不加填充棒，使用对应的加热包包裹住样品管，如果使用直形样品管需要使用夹子夹紧，球形样品管则不需要使用夹子。

2.3点击菜单栏的iQ:default>>Outgasser>>St 1（或St 2）>>Edit Program，点击“Add”按钮设置目标温度（Target Temp）、升温速度（Rate）、恒温时间（Soak Time）的数值，重复此步骤可以设置具有多个温度段的前处理条件。

2.4 “Cross-over”选项的设置要根据样品颗粒大小来设置，如果不清楚，可统一设为“Fine Powder”；“Completion state”设为“Backfill”，“Backfill Pressure”设为“780 torr”（略高于大气压）。

点击“OK”保存前处理条件。

2.5 重复步骤2.1~2.4，可以在另一个脱气站安装其它样品并设置相应的脱气条件。
