静态电阻应变仪的操作与维护一、操作1.准备工作:在进行操作之前,首先需要对静态电阻应变仪进行一些准备工作。
检查仪器是否正常运转,是否连接好各种传感器、电缆和数据采集系统等,确保仪器处于正常工作状态。
2.校准:对于静态电阻应变仪来说,良好的校准是确保其测量结果准确性的关键。
因此,在进行实际测量之前,需要对仪器进行校准。
校准的具体步骤可以参考仪器的使用说明书或者相关技术资料。
3.设定测量参数:在进行测量之前,根据具体需要设定好测量参数。
例如,设定采样率、测量范围、滤波等参数,确保仪器能够满足实际需求。
4.连接传感器:将传感器与静态电阻应变仪连接起来。
确保连接稳固可靠,且传感器与被测材料之间的物理接触良好。
5.开始测量:按下开始测量的按钮或者进行相应的操作,开始进行测量。
在测量过程中,需要根据仪器要求进行操作,如给材料加力或者变形,保持测量环境稳定等。
6.数据保存与处理:测量完成后,将测量数据保存到电脑或数据采集系统中,并进行必要的数据分析和后处理,得到需要的结果。
二、维护1.保持清洁:定期清洁仪器的外部表面,以防止灰尘、油脂等杂物对仪器的影响。
注意不要使用腐蚀性或刮擦性的清洁剂,以免对仪器造成损害。
2.定期校准:静态电阻应变仪的测量精度会随时间的推移而下降,因此需要定期进行校准。
校准的频率可以根据具体情况来确定,一般建议每隔一定时间或一段使用次数进行一次校准。
3.防止过载:在使用过程中,需要注意不要超出静态电阻应变仪的最大负荷范围,以防止仪器损坏。
如果需要测量较大应变值的材料,可以选择适当的放大器或增大测量范围。
4.防止湿气侵入:静态电阻应变仪中的电子元件对湿气非常敏感,因此需要防止湿气侵入仪器。
可以在仪器周围放置干燥剂或者使用防潮箱进行存放,保持仪器的干燥。
5.定期检查连接:定期检查传感器、电缆和数据采集系统等的连接状态,确保连接牢固可靠,避免因连接不良引起的测量误差。
6.注意安全事项:在进行测量和维护操作时,需要注意安全事项,避免造成人身伤害或设备损坏。
静态电阻应变仪的使用及桥路连接实验报告一、实验目的1. 理解静态电阻应变测量原理及仪器使用方法;2. 掌握桥路实验仪器的连接方法;3. 学习仪器的使用细节。
二、实验原理静态电阻应变仪是一种常用的测量应变的仪器,其原理是测量材料的电阻变化来计算应变量。
具体操作步骤如下:1. 将测量材料粘贴于应变测试器表面,并确定测量方向;2. 将测量电路接入桥路实验仪中;3. 通过按键选择和标定,调节应变测试器的灵敏度;4. 正确设置电阻箱中电阻的值,以获得准确的电路平衡状态;5. 读取应变量。
三、实验步骤1. 将应变测试器粘贴于试验板的表面,确定测量的方向。
2. 将桥路实验仪的电源线接入电源插座,开启实验仪,并设置好前置增益。
3. 按照实验仪器使用手册的要求连接电路,连接电阻箱,根据实验需要开启并操作预置按键。
4. 通过调节电阻箱的取值,确定电路平衡。
5. 观察实验仪器屏幕上的电压值,并记录数值。
6. 反复进行多次实验,并取平均值。
四、实验结果本次实验采用的是标准金属材料进行测试,实验结果如下:被试材料 | 应变值:------:|:------:铜板 | 0.00006铝板 | 0.00008铁板 | 0.00014五、实验中需要注意的问题1. 测量材料的粘贴位置需要准确,保证测量的准确性。
2. 操作前需要检查所有连接线路是否连接牢固。
3. 操作时要注意安全,避免触碰到裸露电线。
4. 实验后注意取消电源插头连接,并断开电路线。
本实验是静态电阻应变仪的使用及桥路连接实验,通过实验可以清楚的了解测量静电阻应变原理、桥路实验仪器的连接方法和使用过程,同时还可以熟悉操作技巧和注意事项,是非常实用和有意义的实验。
静态电阻应变仪的使用及桥路连接实验报告实验目的:1.了解静态电阻应变仪的基本原理和使用方法;2.掌握应变桥的连接方法;3.进行应变桥连接实验,探究不同桥路连接对测量结果的影响。
实验器材:1.静态电阻应变仪;2.应变传感器;3.应变片;4.桥路连接器;5.电源;6.数字示波器或多用表;7.平行导轨;8.弹簧片。
实验原理:静态电阻应变仪通过测量材料的电阻变化来获取应变信息。
它将应变传感器与一个标准电阻连接成一个电阻桥。
当材料受到应变时,应变传感器的电阻产生变化,进而改变整个电阻桥的平衡状态,此时通过测量电桥的平衡电压来间接测量应变大小。
实验步骤:1.将应变片粘贴在平行导轨上,确保应变片与导轨平行;2.将应变传感器连接到静态电阻应变仪的输入端口;3.将导轨连接到静态电阻应变仪的输出端口;4.选择合适的电源电压,并将电源接入静态电阻应变仪;5.设置示波器或多用表,选择合适的测量模式;6.开始实验前,对静态电阻应变仪进行调零操作,将平衡电压调整到零;7.进行不同桥路连接实验:a.选择合适的应变桥连接方式(如全桥、半桥、四分之一桥等);b.分别进行相应的调零操作,确保平衡电压为零;c.施加不同大小的应变,记录相应的平衡电压;d.根据平衡电压和已知应变的关系,计算材料的应变值。
8.将数据整理成表格,进行结果分析。
实验数据记录与分析:桥路连接方式,施加应变(με),平衡电压(mV)----------,-------------,-------------全桥,1000,3.2半桥,500,1.6四分之一桥,250,0.8根据实验数据可以得出以下结论:1.当应变传感器与电阻桥连接时,不同的桥路连接方式会影响测量结果的灵敏度和测量范围;2.全桥连接方式具有最大的灵敏度和测量范围,能够检测到较小的应变;3.半桥和四分之一桥连接方式适用于应变较大的情况,能够提高测量精度。
结论:通过静态电阻应变仪的使用及桥路连接实验,我们了解了静态电阻应变仪的基本原理和使用方法,并掌握了应变桥的连接方法。
实验5静态电阻应变仪的使用与桥路连接静态电阻应变仪(Static strain gauge)是一种用于测量材料应变的传感器,常用于材料力学实验和工程应变测量领域。
在实验中,将静态电阻应变仪与桥路连接可以提高测量的精确度和可靠性。
以下将详细介绍静态电阻应变仪的使用和桥路连接方法。
一、静态电阻应变仪的使用1.静态电阻应变仪的构造静态电阻应变仪由一个金属箔片和一根细导线组成。
金属箔片有很高的电阻,当受到应变时,箔片的长度和宽度会发生微小的变化,导致电阻值发生改变。
细导线起到连接箔片和测量仪器的作用。
2.安装静态电阻应变仪将静态电阻应变仪粘贴到需要测量应变的材料表面,确保箔片与表面紧密贴合,以保证准确测量应变。
箔片的方向可以根据需要选择。
3.静态电阻应变仪的连接将细导线连接到测量仪器的相应引脚上。
4.调零和校准在进行测量之前,需要进行调零和校准操作。
调零是将测量仪器的零点调整到零位,以消除仪器本身的误差。
校准是将已知应变值施加到静态电阻应变仪上,根据测量结果调整仪器读数,以提高测量精度。
二、桥路连接1.桥路概述桥路是一种常用的电路连接方式,可以通过比较电阻的变化来测量应变。
常见的桥路连接有全桥、半桥和四分之一桥。
2.全桥连接全桥连接是将四个静态电阻应变仪组成一个平衡桥路。
一般情况下,两个电阻应变仪位于测量区域两侧,另外两个电阻应变仪位于参考区域两侧。
当受力施加到测量区域时,测量区域两个电阻应变仪的电阻值发生改变,从而引起电桥失去平衡。
通过调整电桥的平衡能够测量出应变值。
3.半桥连接半桥连接是将两个静态电阻应变仪组成一个平衡桥路。
一般情况下,一个电阻应变仪位于测量区域,另一个电阻应变仪位于参考区域。
当受力施加到测量区域时,测量区域电阻应变仪的电阻值发生改变,从而引起电桥失去平衡。
通过调整电桥的平衡能够测量出应变值。
4.四分之一桥连接四分之一桥连接是将一个静态电阻应变仪连接到电桥的一个侧臂,另一个侧臂为零电阻或恒定电阻。
静态电阻应变仪的使用和应变片在电桥中的接桥方法I.静态电阻应变仪的使用方法:1.连接电源:将静态电阻应变仪与电源连接,并确保电源正常工作。
2.连接测量部件:将待测材料与应变片连接,可以使用焊接、粘贴等方式进行固定。
注意:应变片应与待测材料的应变方向垂直。
3.连接线缆:将测量部件与静态电阻应变仪的测量端子连接,确保连接良好。
4.设置通道参数:根据实际需求,设置静态电阻应变仪的通道参数,如采样频率、增益等。
5.校准仪器:在进行测量前,需要对静态电阻应变仪进行校准,以确保测量结果的准确性。
6.开始测量:完成上述准备工作后,启动仪器开始测量。
可以根据需要连续采集数据,也可以在特定时间点进行测量。
7.数据处理:测量完成后,可以将数据导出到计算机或其他设备进行进一步的数据处理和分析。
II.应变片在电桥中的接桥方法:在静态电阻应变仪中,应变片通常被用作电桥电阻的一个分支,以实现应变信号的测量。
下面是常见的接桥方法:1.电压式电桥接桥方法:-将应变片安装在待测材料上,保持与材料的接触良好。
应变片会产生应变,从而导致电阻值的变化。
-将应变片与其他三个电阻(R1、R2和R3)组成电桥电阻网络。
-将电桥的两个节点连接到电源和检测仪器上。
-通过改变电桥两侧的电位差,可以测量到电桥的平衡电压,从而推断应变。
2.电流式电桥接桥方法:-将应变片安装在待测材料上,保持与材料的接触良好。
应变片会产生应变,从而影响电桥电路中的电流。
-将电桥设置为电流驱动模式,即通过变送器发送一个恒定的电流信号到电桥电路。
-电桥电路中的四个分支电阻包括应变片阻值(R1)、参考阻值(R2)、已知阻值(R3)和待测阻值(R4)。
-根据电压检测装置测量电桥中的节点电压,进而推断应变的产生。
以上就是静态电阻应变仪的使用方法以及应变片在电桥中的接桥方法的详细介绍。
希望这些信息对您有所帮助。

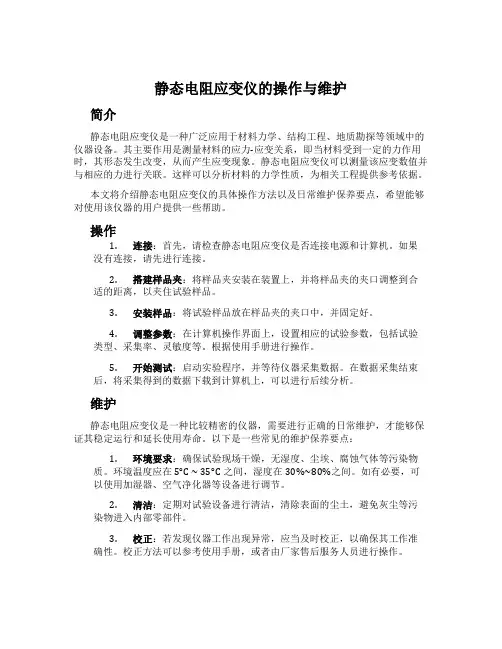

静态电阻应变仪的操作与维护简介静态电阻应变仪是一种广泛应用于材料力学、结构工程、地质勘探等领域中的仪器设备。
其主要作用是测量材料的应力-应变关系,即当材料受到一定的力作用时,其形态发生改变,从而产生应变现象。
静态电阻应变仪可以测量该应变数值并与相应的力进行关联。
这样可以分析材料的力学性质,为相关工程提供参考依据。
本文将介绍静态电阻应变仪的具体操作方法以及日常维护保养要点,希望能够对使用该仪器的用户提供一些帮助。
操作1.连接:首先,请检查静态电阻应变仪是否连接电源和计算机。
如果没有连接,请先进行连接。
2.搭建样品夹:将样品夹安装在装置上,并将样品夹的夹口调整到合适的距离,以夹住试验样品。
3.安装样品:将试验样品放在样品夹的夹口中,并固定好。
4.调整参数:在计算机操作界面上,设置相应的试验参数,包括试验类型、采集率、灵敏度等。
根据使用手册进行操作。
5.开始测试:启动实验程序,并等待仪器采集数据。
在数据采集结束后,将采集得到的数据下载到计算机上,可以进行后续分析。
维护静态电阻应变仪是一种比较精密的仪器,需要进行正确的日常维护,才能够保证其稳定运行和延长使用寿命。
以下是一些常见的维护保养要点:1.环境要求:确保试验现场干燥,无湿度、尘埃、腐蚀气体等污染物质。
环境温度应在5°C ~ 35°C之间,湿度在30%~80%之间。
如有必要,可以使用加湿器、空气净化器等设备进行调节。
2.清洁:定期对试验设备进行清洁,清除表面的尘土,避免灰尘等污染物进入内部零部件。
3.校正:若发现仪器工作出现异常,应当及时校正,以确保其工作准确性。
校正方法可以参考使用手册,或者由厂家售后服务人员进行操作。
4.故障排除:如遇到如无法开机、仪器显示内容异常、数据采集产生偏差等故障,应当及时联系厂家进行维修或更换。
结论静态电阻应变仪作为一种广泛应用于实验室、工程设计等领域的仪器,具有重要的应用价值。
在操作时,用户应当仔细阅读使用手册,按照规定的步骤进行操作。

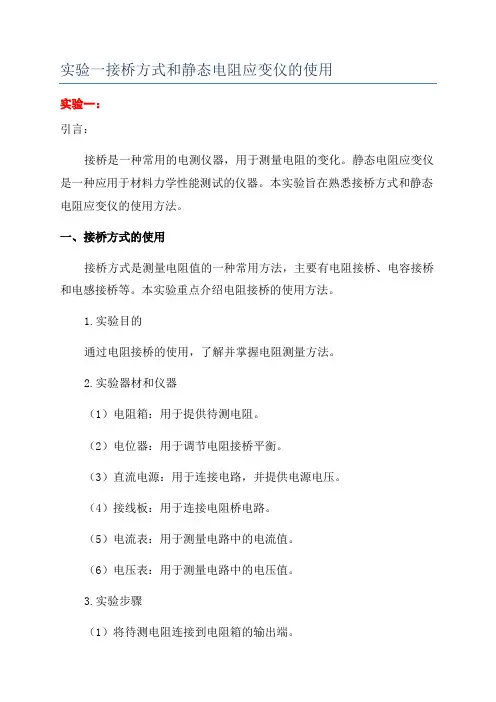

实验一接桥方式和静态电阻应变仪的使用实验一:引言:接桥是一种常用的电测仪器,用于测量电阻的变化。
静态电阻应变仪是一种应用于材料力学性能测试的仪器。
本实验旨在熟悉接桥方式和静态电阻应变仪的使用方法。
一、接桥方式的使用接桥方式是测量电阻值的一种常用方法,主要有电阻接桥、电容接桥和电感接桥等。
本实验重点介绍电阻接桥的使用方法。
1.实验目的通过电阻接桥的使用,了解并掌握电阻测量方法。
2.实验器材和仪器(1)电阻箱:用于提供待测电阻。
(2)电位器:用于调节电阻接桥平衡。
(3)直流电源:用于连接电路,并提供电源电压。
(4)接线板:用于连接电阻桥电路。
(5)电流表:用于测量电路中的电流值。
(6)电压表:用于测量电路中的电压值。
3.实验步骤(1)将待测电阻连接到电阻箱的输出端。
(2)将电阻接桥的电位器调到一个合适的位置,使得电路处于平衡状态。
(3)接上直流电源,并调节电源电压使电路工作于较低的电流范围。
(4)测量电桥中的电流值和电压值,并计算待测电阻的阻值。
4.实验注意事项(1)在调节电位器时,要轻微转动,避免过度调节。
(2)电源电压宜选择较低的值,以确保电路安全。
静态电阻应变仪是一种用于测试材料的力学性能的仪器,可以测量材料的应变和应力。
本实验重点介绍静态电阻应变仪的使用方法。
1.实验目的通过静态电阻应变仪的使用,掌握材料力学性能测试的方法。
2.实验器材和仪器(1)静态电阻应变仪:用于测试材料的应变和应力。
(2)拉力机:用于施加力和拉伸材料。
(3)测量设备:包括压力传感器、位移传感器等,用于测量材料的应变和应力。
3.实验步骤(1)选择合适的试样进行测试,并固定在拉力机上。
(2)将静态电阻应变仪与测量设备连接,确保能够正确接收信号。
(3)设置拉力机的拉伸速率,并开始测试。
(4)实时监测测量设备上的应变和应力数值,并记录下来。
(5)直到材料发生破裂或断裂,结束测试。
4.实验注意事项(1)在进行材料拉伸测试时,需要根据材料性质和需求选择合适的拉伸速率。
实验5静态电阻应变仪的使用与桥路连接实验静态电阻应变仪的使用与桥路连接一、实验目的1.掌握在静载荷下,使用静态电阻应变仪单点应变和多点应变测量的方法。
2.熟悉电阻应变片半桥、全桥的接线方法并测定等强度梁逐级加载的应变值。
二、试验设备及仪器1.等强度梁2.静态电阻应变仪3.数字万用表、游表卡尺三、实验原理L等强度梁的应力等强度梁如图3—1所示,其截面为矩形;高为A;宽度6,随J的变化而变化,有效长度段的斜率为tgah——等强度梁截面高度;在等强度梁的上表面粘贴纵向电阻应变片,用电阻应仪可以测得在外力户作用下的应变值‘,根据虎克定律可得到应力实验值,即可将实验测得的应力值实与理论应力值dg加以比较分析。
四、电阻应变法电阻应变法测量主要由电阻应变片和电阻应变仪组成。
1,电阻应变片电阻应变片(简称应变片)是由很细的电阻丝绕成栅状或用很薄的金属箔腐蚀成栅状,并用胶水粘在两层绝缘薄片中制成的,如图2—1所示。
栅的两端各焊一小段引线,以供试验时与导线联接。
实验时,将应变片用专门的胶水牢固地粘贴在构件表面需测应变片。
当该部位沿应变片L方向产生线变形时,应变片亦随之一起变形,应变片的电阻值也产生了相应的变化。
其中 R——应变片的初始电阻值;ΔR——应变片电阻变化值;K——应变片的灵敏系数,表示每单位应变所造成的相对电阻变化。
由制造厂家抽样标定给出的,一般K值在2.0左右。
2.电阻应变仪由电阻应变片将构件应变‘转换成电阻片的电阻变化AR,而应变片所产生的电阻变化是很微小的。
通常用惠斯顿电桥方法来测量,如图3—2所示。
电阻构成电桥的四个桥壁。
在对角节点AC上接上电桥工作电压正,另一对角点BD为电桥输出端,输出端电压Ueo。
当四个桥臂上电阻值满足一定关系时,电桥输出电压为零,此时,称电桥平衡。
由电工原理可知,电桥的平衡条件为(3-4)若电桥的四个桥臂为粘贴在构件上的四个应变片,其初始电阻都相等,即R1 ,R2 ,R3和R4构件受力前,电桥保持平衡,即U BD。
实验5静态电阻应变仪的使用与桥路连
接
实验静态电阻应变仪的使用与桥路连接
一、实验目的
1.掌握在静载荷下,使用静态电阻应变仪单点应变和多点应变测量的方法。
2.熟悉电阻应变片半桥、全桥的接线方法并测定等强度梁逐级加载的应变值。
二、试验设备及仪器
1.等强度梁
2.静态电阻应变仪
3.数字万用表、游表卡尺
三、实验原理
L等强度梁的应力
等强度梁如图3—1所示,其截面为矩形;高为A;宽度6,随J的变化而变化,有效长度段的斜率为tga
h——等强度梁截面高度;
在等强度梁的上表面粘贴纵向电阻应变片,用电阻应仪可以测得在外力户作用下的应变值‘,根据虎克定律可得到应力实验值,即可将实验测得的应力值实与理论应力值dg加以比较分析。
四、电阻应变法
电阻应变法测量主要由电阻应变片和电阻应变仪组成。
1,电阻应变片
电阻应变片(简称应变片)是由很细的电阻丝绕成栅状或用很薄的金属箔腐蚀成栅状,
并用胶水粘在两层绝缘薄片中制成的,如图2—1所示。
栅的两端各焊一小段引线,以供试验时与导线联接。
实验时,将应变片用专门的胶水牢固地粘贴在构件表面需测应变片。
当该部位沿应变片L方向产生线变形时,应变片亦随之一起变形,应变片的电阻值也产生了相应的变化。
其中 R——应变片的初始电阻值;
ΔR——应变片电阻变化值;
K——应变片的灵敏系数,表示每单位应变所造成的相对电阻变化。
由制造厂家抽
样标定给出的,一般K值在2.0左右。
2.电阻应变仪
由电阻应变片将构件应变‘转换成电阻片的电阻变化AR,而应变片所产生的电阻变化是很微小的。
通常用惠斯顿电桥方法来测量,如图3—2所示。
电阻构成电桥的四个桥壁。
在对角节点AC上接上电桥工作电压正,另一对角点BD为电桥输出端,输出端电压Ueo。
当四个桥臂上电阻值满足一定关系时,电桥输出电压为零,此时,称电桥平衡。
由电工原理可知,电桥的平衡条件为
(3-4)
若电桥的四个桥臂为粘贴在构件上的四个应变
片,其初始电阻都相等,即R1 ,R2 ,R3和R4构件受力前,电桥保持平衡,即U BD。
构件受力后,应变片各自受到应变后分别有微小电阻
变化ΔR1 ,ΔR2 ,ΔR3和ΔR4这时,电桥的输出电压将有增量ΔU BD,即
若四个电阻应变片的灵敏系数K都相同,则
上式表明,应变片感受到的应变通过电桥可以线性转变为电压(或电流)信号,将此信号进一步放大,处理就可用应变仪应变读数ε仪表示出来。
即此式为电阻应变仪的基本工作原理。
若四个桥臂都接入应变片,称“全桥接法”。
若只在AB和BC上接入应变片,而另外两个桥臂CD.DA利用仪器内部的标准电阻,则称“半桥接法”。
这时,应变仪读数与测量电桥两应变片的应变为
应变片的电阻值对温度的变化十分敏感,在测量过程中若温度有变化,将影响测试精度。
在半桥测试中,将应变片只:,贴在被测试件表面,而R:为温度补偿片。
电阻应变片R1粘贴在与被测试件材料相同的小试块上,放置在被测试件附近,但其不受力。
由式(3—6)可知,电阻应变片R1与R2由于温度变化而产生的温度影响将相互抵消,从而使应变仪测量结果ε仪为由加载引起的应变。
为简便起见,以上讨论中,假设R1 =R2 =R3 =R4。
实际上,四个电阻片的电阻值是不可能完全相等的;电桥工作电源亦为交流电。
所以,设有电阻平衡,电容平衡调节装置。
在未加载之前,预调平衡后,方可进行测量。
常用的静态电阻应变仪有YJ9—25型、YJ—28型等。
在等强度梁的上下表面粘贴四枚应变片R1 ,R2 ,R3和R4。
在温度补偿块上粘贴二枚应变片R5和R6如图3—3所示。
a,半桥接线法
接线方式如图3—4(d)所示。
朋桥臂接上R1和R2,3,4,BC桥臂接上温度补偿片, R5或R6,DC,AD桥臂为应变仪内部的电阻R。
由式(3—5)可知,其输出只有应变ε1,即应变仪读数ε1=ε仪。
若梁上表面应变片R1与梁下表面应变片R2接成半桥,如图3—4(b)所示。
此时输出为ε1-ε2即ε仪
=2ε
1
6.全桥接线法
若将试件上表面的电阻应变片R1和R3和温度补偿片R5和R6,组成全桥,如图3—4(f)所示,其输出为ε1+ε3,即应变仪读数2ε1=ε仪
若应变片R1和R3,(上面受拉)与R2和R4(下面受压)接成全桥,如图3—4(d)所示。
其输出为ε1+ε2 +ε3+ε4即应变仪读数4ε1=ε仪。
可见,在实验中采用恰当的布片与接桥方法,可以抵消测量片的温度效应,实行自动温度补偿,提高应变测量的灵敏度及不同应力的分离。
3.电阻应变仪的操作程序
YJABA-P10R型静态电阻应变仪,如图3—5所示。
(1)调整灵敏系数K
在YJ28A—P10R静态电阻应变仪的前面板的A、B、C接线柱上接上标准电阻,此时后面板的两位开关处在“测量”,用起子调节前面板R0,使示值为零,即预调平衡。
将后面板的两位开关拨向“标定”,调节后面板灵敏度旋钮,使显示值为测点应变片灵敏系数K的对应数值。
如应变片的灵敏系数K=2.0时,显示值为10000。
取下前面板上的标准电阻,将后面板的两位开关拨向“测量”,电阻应变仪的灵敏系数已
调整好,可接线准备测量。
(2)单点应变测量
将电阻应变片分别接到前面板A、B、C、D接线柱上,可实行单点半桥、单点全桥测量。
此时,应变仪前面板上方的旋钮置在“R。
”位;用起子调节R。
使示数为零,即电桥平衡。
施加荷载,开始应变测量,示值为该点荷载作用下的应变读数。
(3)多点应变测量
YJ28—PIOR静态电阻应变仪后面板上有A1、B1、C1、D1至A10、B10、C10、D10个接线柱,其分别接上电阻应变片,可实行(1—10)多点半桥、全桥测量。
测量前,预调平衡。
将应变仪前面板右上部旋钮置在“厂位,用起子调节左下部“广位,使显示数为零,则表示A1、B1、C1、D1组成的电桥平衡。
同理依次将右上部旋置于“2”……“10"位,调节对应左下部的“2”……“10",即各点预调平衡。
施加载荷开始测量,前面板右上方旋钮置在“1”位,显示数为第一点的应变读数;旋钮置在哪位,显示数则为那一点的应变读数。
五、等强度梁的应变测量
应变多点测量,此时将等强度梁上四枚应变片及温度补偿片,用半桥连接到应变仪上,
逐级加载时,测定各应变片的应变值。
测试数据记录在表一中。
分别按图3—4所示的各种接线法接成桥路,测定等强度梁在各级加载下的应变值,测试数据记录在表二中。
六、实验方法和步骤
1.测量等强度梁的几何尺寸,l,b,x,h。
2.电阻应变仪的调整。
(按调整灵敏系数K,接线平衡及测量等程序
进行)
3.半桥多点测量,将4枚应变片分别接到应变仪上,平稳逐级加载,ΔP=4.9N测定相应的应变值。
4.分别按图3—5所示各种接线法接成桥路,测定在逐级加载下的应变值。
5.由式(3—1)计算等强度梁在ΔP下的应力理论值Δσ理。
6.计算不同应变片不同组桥时测定的等强度梁的应力实验值Δσ实。
实,并与应力理论值比较分析误差。
七,实验数据记
