液晶电视维修讲座74页PPT

发展前景
液晶电视机在未来的发展中，将更加注重 画质、音效、智能交互等方面的提升，以 满足消费者对高品质视听娱乐的需求。同 时，随着5G、物联网等技术的发展，液 晶电视机将在智能家居、智慧城市等领域 发挥更大的作用。
VS
面临挑战
液晶电视机面临着新型显示技术的挑战， 如OLED、QLED等具有更高性能和更优 体验的新型显示技术，将对液晶电视机市 场产生冲击。同时，液晶电视机还面临着 激烈的市场竞争、成本压力等问题。
背光驱动电路
控制液晶屏幕背光的亮度和颜色，提高图像的对比度和色彩还 原度。
其他驱动电路
如偏转线圈驱动电路、扫描电路等，控制液晶屏幕的显示效果 和稳定性。
04
液晶电视机的调试与优化
液晶电视机的调试方法
• 图像调试 • 对比度：调整图像的明暗对比度，使画面更加清晰。 • 亮度：调整图像的亮度，使画面更加明亮。 • 色彩调试 • 色调：调整图像的色调，使颜色更加真实。 • 饱和度：调整图像的饱和度，使色彩更加鲜艳。 • 锐度：调整图像的锐度，使画面更加清晰。
用于测量电压、电流、电阻等参数，需要选择合 适的量程，正确连接表笔和被测电路，注意安全 操作。
电烙铁
用于焊接电子元件和导线，需要选择合适的焊头 和焊锡，正确连接电烙铁和被焊元件，注意安全 操作。
示波器
用于观察信号波形，需要选择合适的信号源和探 头，正确连接示波器和被测电路，注意安全操作 。
螺丝刀
用于拆装电子元件和电路板，需要选择合适的刀 头和规格，正确使用螺丝刀拆装元件和电路板， 注意安全操作。
液晶电视机的分类
按屏幕尺寸、显示效果、使用场景等分类。
液晶电视机的结构特点
液晶电视机的结构
液晶显示面板、背光系统、电路板、外壳等组成。

方法等内容。
项目五 液晶电视机粘贴的工艺要
【教学目标】 掌握液晶电视机常用的粘贴材料与粘贴的工艺
等知识。 【工作任务】 1）对液晶电视机常用的粘贴材料进行识别。 2）掌握液晶电视机粘贴的工艺。
相关知识
一、粘贴材料 二、压敏胶粘贴基本工艺要求 三、粘贴工艺常见的不良情况 四、常见元器件粘贴的工艺要求
测试

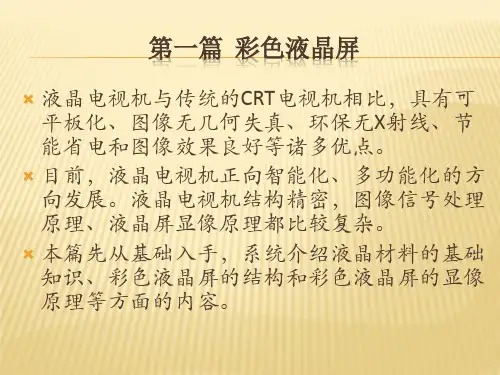

液晶电视机的特点
液晶电视机与传统的CRT电视机相比，既有相 同点，也有很多独特之处。
1. 整机电路组成不同 2. LCD电视机液晶屏的结构与工作原理不同 3. 电、光性能参数不同 4. 液晶电视机的优缺点
液晶电视机整机组成
液晶电视机由模拟信号处理电路、数字信号处理电路、 背光板电路、彩色液晶显示屏和开关稳压电路几大部 分构成。
液晶电视机开关稳压电路专题训练
4. 电压参数的测量：将电视机通电，注意分清冷 地与热地，测试IC（FAN6754）各个脚电压。
5. 取样稳压IC（TL431）电阻值的测试：万用表 ×k挡，测试TL431各脚的电阻值。
6. 故障模拟专题训练：设置几个典型的故障，按 照一般开关稳压电路检修的方法进行检修，并做 好维修记录。
任务实施
一、实习器材准备 二、液晶电视机粘贴工艺专题训练 三、知识拓展
实习器材准备
液晶电视机、常用的压敏胶和常用的维修工具。
液晶电视机粘贴工艺专题训练
识别粘贴材料 掌握粘贴工艺
知识拓展
通过上网，查找与下载下列资料内容。 1）常见压敏胶的组成结构、种类。包括不干
胶（水）、单面胶纸、双面胶纸和标签纸等。 2）各种压敏胶纸的使用方法。
相关知识
一、DC/DC变换原理 二、实用的DC/DC降压型稳压电路
DC/DC变换原理

1 不能开机的故障原因分析 液晶显示器不能正常开机的故障范围主要涉及到
电源电路和驱动板电路。
2开机亮一下，马上出现暗屏的故障原因分析 液晶显示器开机亮一下，马上出现暗屏的故障原
因主要涉及到+12V电源电路、背光灯管本身性能不 良和高压板电路。
3
3 液晶显示器出现花屏的故障原因分析
液晶显示器出现花屏故障现象时的背光正常，只不过 液晶显示器产生水平条纹且有彩色的竖条纹；液晶显示 器可能会出现显示模糊的现象。出现花屏的故障原因主 要涉及到+5V电压输出不正常、驱动板电路工作不正常 、信号线的输入和屏线输出接口不良、液晶驱动电路板 故障和液晶屏本身损坏等。
当滤波电容损坏后往往表 现烧开关管、损坏开关电 源控制模块或造成有时能 启动有时不能启动。 。
8
③ 开关电源控制模块损坏后表现的故障特点
当开关电源控制模块因电 流过大而击穿后，通常会 造成保险管被炸，导致整 机电路不能工作 。
9
④ 开关变压器损坏后表现的故障特点
开关变压器内部线圈短路 或不良就会导致开关电源 无电压输出的故障，液晶 显示器无法开机。
20
③ VGA接口损坏后表现的故障特点
当VGA接口损坏后导致液 晶显示器无法输入，显 示器出现指示灯亮，但 无图像显示。
21
④ 微处理器和数字图像处理芯片损坏后表现的故障特点
当微处理器芯片损坏后就会导致显 示器无法开机、控制失灵等故障现 象；当数字图像处理芯片损坏后导 致液晶显示器白屏、花屏及无图像 显示灯故障现象。
22
⑤ 晶体振荡器损坏后表现的故障特点
该器件损坏后导致微 处理器芯片无法工作， 使液晶显示器出现无 法开机的故障现象
23
⑥ 电源稳压器损坏后表现的故障特点

信号发生器的使用
总结词
提供标准信号的工具
详细描述
信号发生器用于向电视电路提供标准 信号，以便检修人员测试和调整电路 。使用信号发生器时应注意选择合适 的信号类型和幅度。
螺丝刀等常用工具的使用
总结词
拆装和维修电视电路板的基本工具
详细描述
螺丝刀是电视检修中常用的工具，用于拆装电视电路板上的螺丝。此外，还需用到各种 钳子、剪线钳、焊台等工具，以便进行电路板的维修和更换。使用这些工具时应注意安
VS
详细描述
首先检查信号源是否正常，如果是信号源 问题，可以尝试更换信号源；如果不是信 号源问题，可以尝试调整电视机的图像设 置，如对比度、亮度等；如果以上方法都 无法解决问题，可能是电视机出现故障， 需要请专业人员检修。
03
电视检修工具的使用
万用表的使用
总结词
测量电压、电流和电阻的常用工具
详细描述
。
电视检修的注意事项
01
02

04
安全第一
在进行电视检修时，一定要注 意安全，避免触电、短路等危
险。
不要随意拆卸
如果不是专业人员，不要随意 拆卸电视机，以免造成更大的
损坏。
遵循电路原理
在检修时，要遵循电路原理， 不要盲目操作。
及时修复
一旦发现故障，应及时修复， 以免造成更大的损失。
02
电视常见故障及检修
详细描述
首先检查信号源是否正常，如果是信号源问题，可以尝试更换信号源；如果不是信号源问题，可以尝 试调整电视机的天线或电缆连接等；如果以上方法都无法解决问题，可能是电视机接收器出现故障， 需要请专业人员检修。
电视有声音无图像
总结词
电视有声音无图像可能是由于信号源问 题、电视机设置问题或电视机故障等原 因引起的。

故障时2V左右， 正常时3.3V

机型：L32F11 机芯：MT23L 故障现象：有时不开机 分析与检修：由于是有时不开机所以只能开机老化至故障出 现后测量P101插头P1、2脚的12V供电电压正常，说明不是 电源板故障，再下测量U103（AS1117-3.3）的输出电压比 正常值偏低，测量其输入脚电压只有3V左右，明显不正常。 由于U103的输入电压是由DC-DC电路（12V转5V电路）供过 来的，再测量U103的P3脚对地电阻相比正常的也无异常，说 明故障就在12V转5V电路当中，试更换U108（MP1482）试机， 故障依旧，继续检查电路中的反馈电阻R147（51K）、R148 （11K）也正常，然后又对U108的外围元件一一检查。当焊 下C172来测量时，发现其已漏电，将其更换后长时间老化试 机一切正常，故障排除。
更换 Q1600


机型：L32P60BD 机芯：MS48 故障现象：有时不开机 分析与检修：通电检测，3V3电压正常，反馈电压1V6（正 常应为3V0），但此时开机正常，复位总线均未发现问题， 初步怀疑就是因反馈电压低而引起的，测量P—ON脚，此脚 由R853连接至解码，发现其阻值只有1K左右（正常2K）， 切断R853，发现是解码端阻值变小，切断解码P212脚外围 铜皮，测量阻值恢复正常，由此可判断是铜皮存在阻值所 致，切断铜皮，用飞线连接R853与解码P212脚，通电检测 ，反馈电电压2.8V，老化检测，故障排除。


机型：L32F3300B 机芯：MS81L 故障现象：不开机 分析与检修：开机后红灯亮，按键遥控都开不了机，测量 P100插座处3.3V和 12V正常，说明电源板已工作正常，故 障出在数字板上，首先检查主板上各供电稳压IC， U102(RT9166-3.3V)、U103(AS1117-2.5V)、U105(AS11173.3V)的输出电压，当测量到U103时输出电压为3.9V明显不 正常，正常时为2.5V给DDR供电的，更换U103后电压恢复 正常故障排除。 此故障已发现多例

2.3液晶面板的构造与显示原理
Polarizer
上偏光片 LCD面板
Liquid Crystal
-----
-
ITO電極 TFT面板
Light
下偏光片
当液晶站立起來（和面板方向呈現90度）時，光线
不受液晶引导。
液晶和面板方向平行，光线可以穿透过去。
14
彩色滤光片产生红绿蓝三原色
2.4液晶显示技术对比—软屏与硬屏
全反射
传播到相 邻的棱镜
BEF BEF
回导光板实 现循环利用
28
4.3.3 反射片
反射片工作原理
-将向模组底面传播的光线反射回正面
29
4.3.4 扩散板
扩散板工作原理：普通扩散板
-光线经散射粒子发生折射、反射和散射现象
30
44.1.30.5.2导导光光板板的的工工作作原原理理
光线在导光板中以全反射传输
转控制透光，彩色滤光片产生三原色
12
2.3液晶面板显示原理-TFT-LCD
何谓TFT-LCD？
TFT ( Thin Film Transistor ) 薄膜電晶體
LCD ( Liquid Crystal Display ) 液晶顯示器
彩色滤光板CF
上偏光板
LC液晶层
ITO 电极
下偏光板
TFT
13
间隔剂 液晶分子 框胶
22
2024
Part Ⅳ 背光模组 主要器件
23
4.1背光源--LED
1.正向偏压下的载流子注入 2.电子与空穴复合辐射光子 3.光能传输
24
4.2 LED与Light Bar
LB的组成部分：
铝基板（部分用PCB板） LED灯 连接器，线材 导热胶

液晶屏维修
K目录
1.液晶屏结构 2.拆卸步骤注意事项 3.液晶屏常见问题 4.典型机型
、
5.背光类故障维修手册
、
22
液晶屏结构
3
拆卸步骤 故障现象：暗影
4
拆掉面框
卸下边框周围螺丝，用小一字螺丝刀撬开即可！
5
拆下面板
注意：1、目前康佳屏在结构上有用胶布固定面板的习惯， 所以在拆面板时需把胶布清理干净！2、在放置面板时需先 清理下台面，防止有尖锐物体刮花面板！3、在面板没贴保 护膜的情况下，面向我们的一面紧贴座面放置！
15
屏闪
机型:LED40F2200NE
接插线松动
16
2200系列背光问题
1.LED灯烧坏 2.LED灯座脱落 3.接插线松动 4.LED灯条漏电 2200系列配屏较多 但是LED灯条可以进行 代换，唯独42寸138YT 较为特殊不能进行代换
17
LED42/47X8100PDE
8100系列1BOM用的是LG屏到了2BOM以后用的全是康佳 屏但用的还是LG的PCBI，所以除了背光类问题维修起来 还是一样的
灯条conn. 脱落 灯条不良
维修方案
绝缘破皮处或换灯条线 换灯条线 重新插入灯条线 换conn.或拨正pin针重新插入
备注
Conn.重新焊接 换灯条
灯条铜皮线脱落须换灯条
28
背光不良/暗区（LED） 分析： 1、先换电源板确定是屏本身问题 2、外观看灯条线，先确定灯条线无问题 3、拆解背光，确认灯条线是否有破皮短路，灯条线插头是否有插座完全结合，
机型：LED37R5200PDE 故障现象：无光 分析：开机指示灯由绿灯变成一半绿一半红，开 机保护此机为康佳一体机背光驱动电路集成到主 板，确定主板OK就是屏坏，问题锁定在背光源

7.遥控发射器和面板按键均失灵 若遥控发射器和本机面板上的按键均失灵，则故障不 在发射器和接收器，而在中央微处理器。由于中央微处 理器工作在低电压、小电流状态，不易损坏，因此应着 重检查中央微处理器的基本工作条件是否满足，即检查 5V供电、接地、时钟震荡电路、有无复位信号。
.
12
电视技术
8．遥控主电源不能启动 遥控主电源不能启动的故障部位可能在：中央微处理 器主电源控制接口电路，提供中央微处理器正常工作基本 条件的电路，也可能在开关电源。
15.显象管是高真空器件，在更换安装时，双手应抓住 屏幕边缘两侧，切不可只抓管颈搬运显象管，以免造成 人为损坏。
16.遇到保险丝烧断或其它保护电路发生动作的情况下， 不要轻易地恢复供电。要对有关的电路进行认真的检查， 更不允许换用大容量的保险丝或用导线代替保险丝。以 免扩大故障，损坏其它元件。
.
5
电视技术
3.使用1：1隔离变压器。 4.维修场所应确保安全、整洁、通风。地面和工作 台面要铺上绝缘的橡皮垫，以保证人身的安全，防止 对电视机外壳的磨损和产生划痕。 5.电视机的第二阳极高压，一般都有25KV左右，这 么高的电压极易产生放电和电击事故。
.
2
电视技术
6.拆下元器件时，原来的安装位置和引出线要有明显 标志，可采取挂牌、画图、文字标记等方法。拆开的线 头要采取安全措施，防止浮动线头和元件相碰，造成短 路或通地故障。
17.对于一些不太了解或不能随便调整的元件，例如 中频变压器、高频调谐线圈等，在没有仪器配合调整的 情况下，不要随便调动，否则一旦调乱，没有仪器很难 恢复。
18.在检修经过长时期使用的电视机或机内积满灰尘 的电视机时，要先除去灰尘并将所有接插件和可调元器 件清洗一下。
