《纯电动汽车构造与检修》课程标准一、课程计划
二、课业计划
三、纯电动汽车结构与控制技术实践教学装备标准
四、实施建议
1、建议本课程采用理论与实践一体化的教学模式和行动导向的教学方法；
2、教学场所中应设置理论教学区和实操教学区，最好在理论教学区中还能设置学习讨论区，配备课程中各学习任务所需的挂图、纯电动汽车使用手册、维修手册、维修资料、维修数据计算机查询系统等；
3、为保证教学安全和实践效果，建议每位指导教师负责组织和指导15-20个学生，学生分组控制在4-8人/组；
4、教师在讲授或演示教学中，尽量使用多媒体教学设备，配备丰富的课件、解剖总成或零部件等教学辅助设备；
5、评价方式以学生自评为主，学生互评为辅，教师在评价过程中起引导调控作用。

教师评价内容：要观察学生的学习过程，根据学生自我评价和小组评价情况，给出总体评价和改善意见。

6、教学内容在实际教学过程中，要以实际的行业技术进展、师资、学生、场地和设备等条件进行调整，并结合本地区企业生产实际、具体学习任务对教学时间和教学内容进行不断修改和完善。

目四纯电动汽车整车控制器地认知与故障项诊断四课时四实训整车控制器地技术要求与功能一整车控制器地结构原理二整车控制器工作模式与实例三整车控制器地故障诊断四目￿录一.整车控制器地技术要求与功能整车控制器（Vehicle￿Control￿Unit,VCU）是纯电动汽车各动力系统地总成控制器,负责协调电驱动系统,动力蓄电池系统,制动系统等各部件地工作,提高纯电动汽车地动力,经济与安全等。

一.一￿￿整车控制器地技术要求根据整车控制网络地构成以与对整车控制器输入输出信号地分析,整车控制器应满足以下技术要求。

（一）设计硬件电路时,应该充分考虑汽车恶劣地行驶环境,注重电磁兼容,提高抗干扰能力。

整车控制器在软硬件上都应该具备一定地自保护能力,以防止极端情况地发生。

（二）整车控制器需要有足够多地I/O接口,能够快速准确地采集各种输入信息,至少具备两路A/D转换通道用于采集加速踏板信号与制动踏板信号,应该具有多个开关量输入通道,用于采集汽车挡位信号,同时应该具有多个用于驱动车载继电器地功率驱动信号输出通道。

（三）整车控制器应该具备多种通信接口,CAN通信接口用于与电机控制器,蓄电池管理系统与车载仪表通信,RS二三二通信接口用于与上位机通信,同时预留了一个RS-四八五/四二二通信接口,这可以将不支持CAN通信地设备兼容,例如某些型号地车载触摸屏。

（四）不同地路况条件下,汽车会遇到不同地冲击与震动,整车控制器应该具备良好抗冲击,才能保证汽车地可靠与安全。

一.一￿￿整车控制器地技术要求根据整车控制网络地构成以与对整车控制器输入输出信号地分析,整车控制器应满足以下技术要求。

（一）设计硬件电路时,应该充分考虑汽车恶劣地行驶环境,注重电磁兼容,提高抗干扰能力。

整车控制器在软硬件上都应该具备一定地自保护能力,以防止极端情况地发生。

（二）整车控制器需要有足够多地I/O接口,能够快速准确地采集各种输入信息,至少具备两路A/D转换通道用于采集加速踏板信号与制动踏板信号,应该具有多个开关量输入通道,用于采集汽车挡位信号,同时应该具有多个用于驱动车载继电器地功率驱动信号输出通道。

纯电动汽车结构原理及检修1. 引言纯电动汽车是指完全使用电动机作为动力源的汽车，相比传统燃油汽车，它具有零排放、低噪音、高效能等优势。

本文将介绍纯电动汽车的结构原理以及常见的检修方法。

2. 纯电动汽车结构原理2.1 电池组纯电动汽车的动力主要来自电池组，电池组通常由多个电池单体串联而成。

电池单体是纯电动汽车的能量储存装置，其中最常见的是锂离子电池。

电池组的电压和容量决定了车辆的续航里程和动力性能。

2.2 电动机和控制系统电动机是纯电动汽车的动力输出装置，通过控制系统与电池组进行协调工作。

电动机通常采用交流异步电动机或永磁同步电动机，它们具有高效能和高转矩特点。

控制系统负责监测和控制电池组的电量、电动机的转速和扭矩等参数。

通过控制器对电机进行精确的控制，实现加速、制动、能量回收等功能。

2.3 电控系统电控系统包括车载充电器、DC-DC变换器和电池管理系统，它们负责电能的转换和管理。

车载充电器用于将外部电源电能转换为可供电池组充电的直流电能。

DC-DC变换器则将电池组的高压直流电能转换为低压直流电能，以供给车载设备和辅助系统使用。

电池管理系统用于监控和管理电池组的状态，其中包括电池的电压、温度、容量等参数。

它还可以对每个电池单体进行均衡充放电，提高电池组的寿命和性能。

2.4 充电系统充电系统是纯电动汽车与外部电网连接的接口，常见的充电方式包括交流充电和直流快充。

交流充电通常采用家庭用电插座或专用充电桩，它能满足普通家庭和公共场所对电动车的充电需求。

直流快充则采用专用充电桩，能够在短时间内给电池组快速充电，提供更快的充电速度。

3. 纯电动汽车检修方法3.1 电池组检修电池组是纯电动汽车的核心部件，需要定期检修和维护。

常见的电池组检修包括： - 检查电池组的连接器和线路是否松动或损坏。

- 检测电池单体的电压、温度和内阻，确保其工作正常。

- 对电池组进行平衡充放电，以防止电池单体之间的差异过大。

- 定期检查电池组的绝缘状态，保证其正常工作。

纯电动汽车结构原理与检修课程标准二、课程定位(一)课程性质与作用《纯电动汽车结构原理与检修》是新能源汽车运用与维修专业必修课。

通过《纯电动汽车结构原理与检修》这门课程，使学生了解汽车行业、产业发展历程和专业背景、课程体系及就业岗位，树立专业思想，激发学习兴趣，了解纯电动汽车技术在行业发展中的重要性，明确职业规划，培养学生的创新思维能力。

（二）课程设计理念1.坚持以人为本，以应用知识传授为基础，以工程技术能力培养为重点，以职业素质教育为核心，使学生学会做人、学会学习、学会工作、学会与他人相处。

2.以专业岗位职责需求整合相关教学内容，不求原课程知识体系的完整性和系统性，突出实用性和针对性，注重工程知识了解、掌握的广度，培养学生的横向扩展能力。

（三）课程设计思路1.以专业教学计划培养目标为依据，以岗位需求为基本出发点，以学生发展为本位，设计课程内容。

2. 采用讲授形式，根据学时安排，按照“了解汽车专业和行业背景——树立专业思想，激发学习兴趣——了解纯电动汽车技术在行业发展中起到的关键作用，培养学生掌握新知识的思维能力”的依次递进的思路开设学习情景。

3.在课程实施过程中，充分利用课程特征，加大学生工程体验和情感体验的教学设计，激发学生的主体意识和学习兴趣。

三、教学目标（一）知识目标1.掌握电动汽车维修安全操作；2.掌握整车控制系统、动力电池系统、驱动电机及控制系统、充电系统、辅助系统的结构与原理。

（二）能力目标1.能够按照高压安全操作规程进行维修操作；2.能够对整车控制系统、动力电池系统、驱动电机及控制系统、充电系统、辅助系统进行检修。

（三）素质目标1.培养自我管理能力；2.培养团队意识与合作精神；3.培养安全意识、质量意识、工匠精神。

四、课程设计六、教学实施（一）教学团队1.课程负责人熟悉新能源汽车技术和高职教育规律、实践经验丰富、教学效果好、在行业有一定影响、具有中级以上职称的“双师”教师。

2.课程团队结构与规模课程教学按每个班配备一名主讲教师、一名实训基地的实训教师。

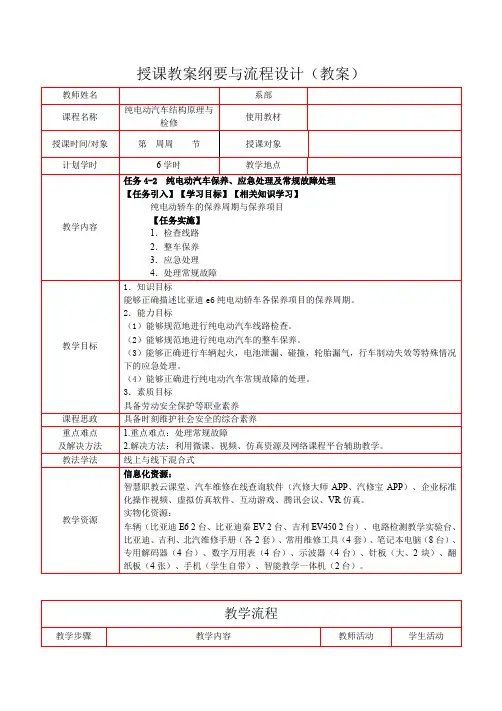

授课教案纲要与流程设计（教案）
任务4-2 纯电动汽车保养、应急处理及常规故障处理
【任务引入】
纯电动汽车的使用与维修人员，均应该掌握纯电动汽车整车保养与常规故障处理方法。

另外，当纯电动汽车出现车辆起火，电池泄漏、碰撞，轮胎漏气，行车制动失效等特殊情况时，其使用与维修人员均应该能够进行正确的应急处理。

本任务主要讲解纯电动汽车线路检查、整车保养、常见故障处理及特殊情况下的应急处理方法。

【学习目标】
1．知识目标
能够正确描述比亚迪e6纯电动轿车各保养项目的保养周期。

2．能力目标
（1）能够规范地进行纯电动汽车线路检查。

（2）能够规范地进行纯电动汽车的整车保养。

（3）能够正确进行车辆起火，电池泄漏、碰撞，轮胎漏气，行车制动失效等特殊情况下的应急处理。

（4）能够正确进行纯电动汽车常规故障的处理。

3．素质目标
（1）具备劳动安全保护等职业素养。

（2）具备时刻维护社会安全的综合素养。

【相关知识学习】
比亚迪e6纯电动轿车的保养周期与保养项目
【任务实施】
1．准备工作
2．检查线路
3．整车保养
4．应急处理
5．处理常规故障
第1页
技能考核：
查阅相关技术资料的基础上，选择性完成下列工作，并完成工单4-2。

①保养整车。

②处理应急情况。

③检查线路。

④处理常规故障。

⑤5S工作。

⑥自我评价与小组互评。

第2页。

新能源汽车结构原理与检修-复习题带答案项目一新能源汽车简介复习题一、填空题1.按照动力源的不同，新能源汽车可分为（纯电动汽车）、（增程式电动车）、（混合动力汽车）和（燃料电池电动汽车）四种。

2.纯电动汽车的英文缩写为（BEV）。

3.混合动力汽车在电量充足的情况下，低速行驶时可以（关停）内燃机。

4.截至2019年底，我国新能源汽车增量连续（五）年超过100万辆，呈快速增长趋势。

5.（DC/DC）表示在直流电路中，将一个电压值的电能变换为另一个电压值的电能装置。

6.车载充电机固定安装在电动汽车上，能够将公共电网的交流电能变换为车载储能装置所需要的（直流电）。

二、选择题1.（ C ）工信部公布《新能源汽车生产企业及产品准入管理规定》第39号令。

A、2015年B、2016年C、2017年D、2018年2.（ B ）是指驱动能量完全由电能提供的、由电机驱动的汽车。

电机的驱动电能来源于车载可充电储能系统或其他能量储存装置。

A、电瓶车B、纯电动汽车C、乙醇燃料汽车D、混合动力汽车3.在新能源汽车产业格局中，将（A B C）三种整车技术列为“三纵”。

A、纯电动汽车B、插电混动汽车（含增程式）C、燃料电池汽车D、天然气汽车4.在新能源汽车产业格局中，将（A B C）三种关键技术列为“三横”。

A、动力电池及管理系统B、驱动电机与电力电子C、网联化与智能化D、车辆ECU控制系统5.新能源汽车蓄电池充电时所用的电力，在用煤炭作燃料发电时也会产生（ABC）等有害物质。

A、COB、SO₂C、粉尘D、焦煤6.向新能源汽车蓄电池充电的电力，可以由（ABCD）等能源转化而来。

A、煤炭B、水力C、太阳能D、风能三、判断题1.纯电动汽车的主要优点是行驶过程中完全零排放、结构相对简单、日常使用的维护成本低。

（√）2.增程式电动汽车是一种在纯电动模式下可以达到其所有的动力性能，而当车载可充电储能系统无法满足续航里程要求时，打开车载辅助发电装置为动力系统提供电能，以延长续航里程的电动汽车，且该车载辅助供电装置与驱动系统没有传动轴（带）等传动连接。

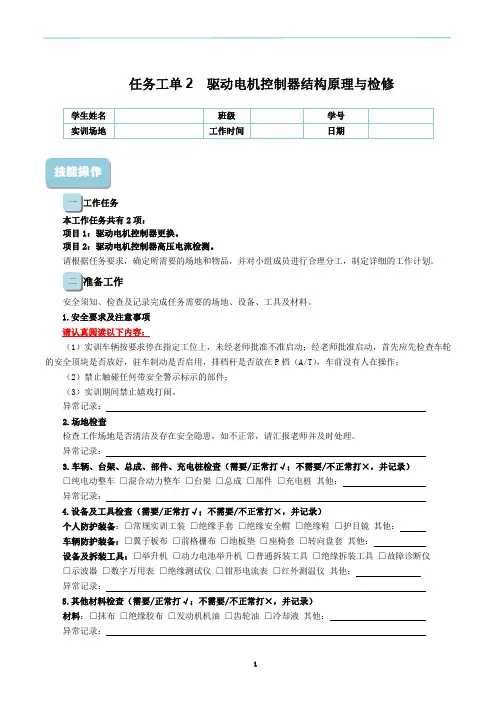

任务工单2 驱动电机控制器结构原理与检修学生姓名班级 学号 实训场地工作时间 日期工作任务本工作任务共有2项：项目1：驱动电机控制器更换。

项目2：驱动电机控制器高压电流检测。

请根据任务要求，确定所需要的场地和物品，并对小组成员进行合理分工，制定详细的工作计划。

准备工作安全须知、检查及记录完成任务需要的场地、设备、工具及材料。

1.安全要求及注意事项请认真阅读以下内容：（1）实训车辆按要求停在指定工位上，未经老师批准不准启动；经老师批准启动，首先应先检查车轮的安全顶块是否放好，驻车制动是否启用，排档杆是否放在P 档（A/T ），车前没有人在操作；（2）禁止触碰任何带安全警示标示的部件；（3）实训期间禁止嬉戏打闹。

异常记录：2.场地检查检查工作场地是否清洁及存在安全隐患，如不正常，请汇报老师并及时处理。

异常记录：3.车辆、台架、总成、部件、充电桩检查（需要/正常打√；不需要/不正常打×，并记录）□纯电动整车 □混合动力整车 □台架 □总成 □部件 □充电桩 其他：异常记录：4.设备及工具检查（需要/正常打√；不需要/不正常打×，并记录）个人防护装备：□常规实训工装 □绝缘手套 □绝缘安全帽 □绝缘鞋 □护目镜 其他：车辆防护装备：□翼子板布 □前格栅布 □地板垫 □座椅套 □转向盘套 其他：设备及拆装工具：□举升机 □动力电池举升机 □普通拆装工具 □绝缘拆装工具 □故障诊断仪 □示波器 □数字万用表 □绝缘测试仪 □钳形电流表 □红外测温仪 其他：异常记录：5.其他材料检查（需要/正常打√；不需要/不正常打×，并记录）材料：□抹布 □绝缘胶布 □发动机机油 □齿轮油 □冷却液 其他：异常记录：技能操作 一 二操作流程 根据工作任务，小组进行讨论，确定工作计划（流程/工序），并记录。

警告：在没有断开高压线路之前，请勿用手直接触碰前机舱内的高压部件，如果不可避免请借助高压绝缘棒，或者绝缘物质代替。
