《工件在夹具中的定位》说课稿张新军各位领导、老师们，你们好！今天我要给大家讲的课题是《机床夹具》中的第二章的第二节“工件在夹具中的定位”首先我对本节内容进行一些分析：一、说教材的地位和作用本节内容在全书和章节中的作用是：“工件在夹具中的定位”是《机床夹具》劳动版机械类高级技工学校、技师学院教材第三版第二章第二节内容，在此之前，学生们已经学习了机床夹具基础知识，这为过渡到本节内容的学习起到了铺垫的作用。
机床夹具在生产中得到广泛的应用，几乎所有的零部件加工都离不开机床夹具的应用，而“工件在夹具中的定位”是确保工件满足图纸要求，保质保量加工的必要条件。
因此，本节内容在学习《机床夹具》中具有不容忽视的重要的地位，为其它学科和以后的工作、学习打下坚实的基础。
本节内容前面承接本教材的“机床夹具基础知识”内容，后面是本教材的“工件的夹紧和对定”这部分内容，所以学好这个内容为学好以后的“夹具的应用和设计”打下牢固的理论基础，而且它在整个教材中也起到了承上启下的作用。
二、说教学目标根据本教材的结构和内容，结合二年级高级钳工专业的学生对机械加工过程、加工工艺、金属材料与热处理、公差与配合、各类机床的加工特点、识图能力以及他们对机械加工的认知程度及其心理特征，我制定了以下的教学目标：1、知识目标：学习：平面定位元件、孔类定位夫元件的应用，掌握支承钉、支承板、自位支撑可调支撑、辅助支承在夹具中的作用，定位销、定位心轴、锥销类、自动定心夹紧心轴在夹具中的使用方法。
懂得：工件在夹具中中如何占据某一正确加工位置的过程，怎样才算是“确定”、“正确”、定位过程及基本原理。
理解：基准、设计基准、工序基准、定位基准、完全定位、不完全定位、欠定位、过定位在夹具设计和使用中方法。
2、能力目标通过教学初步培养学生分析问题、解决实际问题、读图分析、工件在夹具体中如何占据某一正确加工位置、收集处理信息、团结协作、语言表达能力以及师生双边互动，初步培养学生运用知识的能力，培养学生理论联系实际的能力。

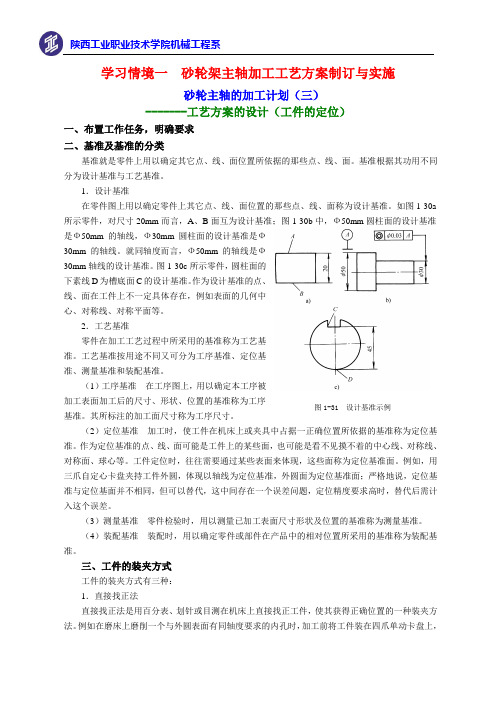

学习情境一 砂轮架主轴加工工艺方案制订与实施砂轮主轴的加工计划（三）-------工艺方案的设计（工件的定位）一、布置工作任务，明确要求 二、基准及基准的分类基准就是零件上用以确定其它点、线、面位置所依据的那些点、线、面。
基准根据其功用不同分为设计基准与工艺基准。
1．设计基准在零件图上用以确定零件上其它点、线、面位置的那些点、线、面称为设计基准。
如图1-30a 所示零件，对尺寸20mm 而言，A 、B 面互为设计基准；图1-30b 中，Ф50mm 圆柱面的设计基准是Ф50mm 的轴线，Ф30mm 圆柱面的设计基准是Ф30mm 的轴线。
就同轴度而言，Ф50mm 的轴线是Ф30mm 轴线的设计基准。
图1-30c 所示零件，圆柱面的下素线D 为槽底面C 的设计基准。
作为设计基准的点、线、面在工件上不一定具体存在，例如表面的几何中心、对称线、对称平面等。
2．工艺基准零件在加工工艺过程中所采用的基准称为工艺基准。
工艺基准按用途不同又可分为工序基准、定位基准、测量基准和装配基准。
（1）工序基准 在工序图上，用以确定本工序被加工表面加工后的尺寸、形状、位置的基准称为工序基准。
其所标注的加工面尺寸称为工序尺寸。
（2）定位基准 加工时，使工件在机床上或夹具中占据一正确位置所依据的基准称为定位基准。
作为定位基准的点、线、面可能是工件上的某些面，也可能是看不见摸不着的中心线、对称线、对称面、球心等。
工件定位时，往往需要通过某些表面来体现，这些面称为定位基准面。
例如，用三爪自定心卡盘夹持工件外圆，体现以轴线为定位基准，外圆面为定位基准面；严格地说，定位基准与定位基面并不相同，但可以替代，这中间存在一个误差问题，定位精度要求高时，替代后需计入这个误差。
（3）测量基准 零件检验时，用以测量已加工表面尺寸形状及位置的基准称为测量基准。
（4）装配基准 装配时，用以确定零件或部件在产品中的相对位置所采用的基准称为装配基准。
教学首页设计和三个转动自由度：工件的六点定位原理用一个支承点限制工件的一个自由度，用六个合理分布的（图1）如图所示的工件，要求铣削工件上表面和铣削槽宽为的槽。
为了保证上表面与底面的平行度，必须限制、三个自由度；为了保证槽侧面相对前后对称面的对称度要求，必须限制、两个自由度；由于所铣的槽不是通槽，在X方向上，槽有位置要求，所以必须限制移动的自由度。
为此，应对工件采用完全定位的方式。
⑵不完全定位【定义】：不完全定位又称为部分定位，在满足加工要求的前提下，少于六个支承点的定位，称为部分定位。
【分析】：工件应当限制的自由度都得到了定位。
【举例】：（图2）如（见图）加工通槽时，工件沿Y 轴方向的自由度并不影响通槽的加工要求。
这时，为了简化定位装置，向可不设定位点，只采用五点定位即可。
⑶重复定位【定义】：工件的同一自由度同时被几个支撑点重复限制的定位称为重复定位。
【举例】：限制了、 两个自由度。
这样虽有六个支承点，但仅限制了四强调】：“六点定位”的注意问题1、定位就是限制自由度，通常用合理布置定位支承点的方法来限制工件的自由度。
例如用一夹一顶装夹工件（见图），当卡盘装夹工件的部分较长时，相当于四个支撑点，即限制了、、 、 四个自由度；后顶尖相当于两个支承欠定位不能保证加工要求，往往会产生废品，因此是绝对不允许的。
例如图所示工件，如果Y 轴方向无支承定位点，则不能保证键槽的轴向尺寸A 。
工件的欠定位(图4) （图3），需要限制的自由度为：的自由度为：。
《工件的定位》说课稿
一、大纲分析
《数控加工技术》是普通中等专业学校机电专业类的一门重要的专业课，是理论性和实践性都很强的一门课程。
本课程重在培养学生的职业素质，注重专业的针对性和实用性，同时也是对口升学必考科目。
1.本节课的地位和作用
在《数控加工技术》课的工件定位方案设计内容中，主要的研究对象是各类典型工件在夹具中的定位。
这是因为在现代机械加工过程中，工件的定位是保证最终加工质量的重要因素，是各类机械加工的一项重要技术工作。
本课题选自高等教育出版社朱鹏超主编的教材《数控加工技术》第二章第五节，它是在学生学习了机械加工基础知识的基础上进一步探讨工件在机床或夹具中的
定位问题。
这部分内容是后边定位基准及工艺过程的基础，是以后学习机械加工工艺规程的重要环节。
2.本课的教学目标
根据教学大纲，通过教学达到如下三方面教学目标：
（1）知识目标：使学生掌握典型工件在夹具中的定位方法。
（2）能力目标：培养学生逻辑思维能力和解决实际问题的能力。
（3）情感目标：培养学生实事求是的学习态度以及辩证唯物主义思维方法。
二、教材分析
本节知识点是工件在机床或夹具中的定位方法。
1.确定重点
工件的定位原理是重点，是核心。
因为各类典型工件在夹具中的定位都是根据定位的基本原理，即“六点定则”进行的。
2.确定难点
在分析和确定工件定位方法时，可能出现几种情况，如完全定位、不完全定位、欠定位和过定位等，以上因素都将直接影响工件的最终加工质量。
所以判断工件定位时所应限制的自由度是难点。
3.确定关键
根据授课内容的特点，本节课的关键是对工件“六点定则”的理解和运用，即工件六个自由度的限制。
任何一个刚体在空间都有六个自由度，要完全确定工件的位置就必须限制它在空间的六个自由度，因此合理分布确定工件准确位置的定位支承点是关键所在。
（1）定位支承点与工件定位基准面要始终保持接触，才能起到限定工件自由度的作用，因此定位支承点与工件基准面的选择是关键之一。
（2）分析定位支承点的定位作用时，不考虑力的作用，欲使工件在外力作用下不能产生运动，要靠夹紧装置来完成。
因此不能简单认为工件受使其脱离定位支承点的外力时，就不能运动。
这是关键之二。
4.突破重点和难点
本节课的重点内容是工件在机床或夹具中的定位原理及方法。
如何才能使重点更加突出呢？我采用实物模拟定位的方式突出重点。
在定位原理阐述中我取来一块方木块模仿工件，来具体分析工件定位原理。
步骤如下：（1）确定工件在空间的位置，确定需要限定的自由度有哪些？（2）以手指尖模仿定位支承点对工件进行位置限定；（3）通过手指（定位支承点）增减，分析所限制的自由度，从而推出工件定位的基本原理。
（4）结合模仿演示在黑板上画轴测图，并以彩色粉笔标出各支承点来加以说明工件的定位原理。
在授课时间分配上给予充分保证，这一点在下面的教学环节中可体现出来。
5.教材处理
教材处理要根据教学大纲、教学目的以及学生的实际情况，使所讲授的知识前后衔接，更好地为以后学习打下基础。
本节课主要讲述的内容是“工件的定位”，由于以前学生对专用夹具知之甚少，并缺乏必要的实践，没有感性认识，但在教材中，讲述定位原理时却以一个钻床专用夹具为例进行了说明，这样使学生有一种无法接受的感觉，不符合常规教学规程。
因此我在实际讲授中将教材内容进行了调整，即通过模仿演示用一个木块来对工件定位原理进行解释说明。
这样学生对新知识的接受就会比较容易，避免过多地讲述辅助内容而分散学生的注意力情况发生，达到了授课目的。
三、学情分析与学法指导
1.学情分析
每个班级40人左右，其中上等生约10％，中等生约70％，下等生约20％。
由于学生以前缺乏必要的现场实践和感性认识，必然给授课带来一定难度，并影响最终授课效果，所以急需加强学生接触生产实际的机会，以适应专业课的学习。
（1）学习本课程的有利因素
《数控加工技术》是机电类专业的一门重要的专业课，是学生日后从事生产现场技术工作的理论基础和初步的应用积累，因此学生都很重视，学习的主动性、积极性都很高。
同时在学习本课程之前，学生已学习了《机械基础》、《数控编程》等基础课，有一定的理论基础，这些都将有利于学生对所学知识的吸纳和掌握。
（2）学习本课程的不利因素
本年级学生缺少必要的教学实习，接触实践的机会较少，这些将直接影响本课程的授课效果。
2.学法指导
在教学过程中，既要“教其知”又应“授其法”，注重培养学生综合运用所学知识的能力，培养学生的逻辑思维方法，结合学过的内容，避免死记硬背，运用启发式教学，开展双边教学活动，注意观察实际生活、生产中的有关现象。
如讲课中以方木块为例进行模仿讲述，初时学生可能只理解立方体工件的定位方法，但通过现实生活中一些现象的讲解和启发，最终使不同层次的学生都有所提高。
四、教法选择及板书设计
1.教法选择
主要采用讲授法，在重点内容讲述时运用模仿演示工件定位，以及采用课前在小黑板上已画好的轴测图结合进行讲授，达到突破重难点，提高教学效率的目的。
2.板书设计
板书布局：整面黑板划分3块，其中2块为板书，1块放小黑板，充分利用板面。
板书内容：核心内容是工件定位原理和方法的表述及分析。
（突出重点）
板书内容：文字表述应简练，字迹工整，并对重点词语和图例采用彩色粉笔标注。
强调重点，丰富板书内容。
五、课堂训练
1.训练内容：课后习题工件定位方案分析。
2.训练目的：开展双边活动，调动学生学习的主动性和积极性，培养学生综合运用所学知识的能力。
3.训练方式：全体参与，并由1―2名学生到黑板上进行独立分析，写出答案。
最后由教师讲解，给出正确答案。
六、教学程序
本节课共分为5个教学环节，其流程如下：
1、组织教学：（1分钟）
2、课程导入：（2分钟）导入方式：衔接上节，复习提问
提出问题：一个典型工件为满足加工需要如何定位？引出本节内容：工件的定位。
3.讲授新课：（35分钟）分两大部分：
（1）工件定位的基本原理（20分钟）；
（2）常见典型工件的定位方法（15分钟）。
4.课堂练习（5分钟）
针对某一工件的定位方案，进行合理化分析。
5.课堂小结（1分钟）
6.布置作业（1分钟）。
