测试塑料的介电强度21页PPT

热击穿的外部表现是介电强度随温度升
高而迅速下降，与施加电压作用的长短有 关；与电场畸变及周围介质的电性能关系 不大；击穿点多发生在电极内部。
基本原理
电击穿的特点是介电强度与周围介质
的电性能有关；击穿点常常出现在电极 边缘其至电极以外。电压作用时间短， 边缘其至电极以外。电压作用时间短， 击穿电压高，与电场均匀度密切相关， 但与环境温度及电压作用时间几乎无关。
击穿强度的计算：
V 击穿 E = d
式中：E——介电强度，KV/mm 式中：E——介电强度，KV/mm V击穿——击穿电压，KV 击穿——击穿电压，KV d——试样厚度，mm ——试样厚度，mm
基本原理
固体介质中，总有一些自由电子存在，在外电场 作用下被加速而撞击中性原子，致使原子电离， 最终造成材料击穿。 塑料材料的击穿过程，通常把不随温度变化的击 穿称为电击穿，把随温度变化的击穿称为热击穿。
测试的试样厚度一般是1.59mm 测试的试样厚度一般是1.59mm
的影响 温度的影响 试样厚度的影响 湿度的影响 电极倒角 r 的影响 媒质电性能影响
END
谢谢！！ 谢谢！！
试验方法
• 短时法（连续均匀升压） 短时法（连续均匀升压）
–施加于试样的电压从零开始，以均匀速率逐渐 增加到材料发生介电破坏。
• 低速升压法（逐级升压） 低速升压法（逐级升压）
–将预测击穿电压值的一半作为起始电压，然后 以均匀速率增加电压直到发生击穿。 –每级升压值大约为V击穿的5～10﹪。 每级升压值大约为V击穿的5 10﹪
塑料介电强度
第一小组：28号 - 33号 小组：28号 33号 邱剑昭 陈小霞 陈木桂 陈宏广 陈陕军 陈辉辉
介电强度
定义： 定义：

d D12
管状试样
r2110Cx lnrL2r10.0181012C Lxlnrr1 2
介质损耗角正切（tanδ)的测定
通过测量试样的等效参数经计算求得，也 可在仪器上直接读取。
工频、音频下一般都采用电桥法测量，高 电压时采用西林电桥法。
西林电桥法
电桥平衡时
tanC4R4
CxCNR R4 3 1tan2CNR R4 3
C N ——标准电容 C 4 ——可调电容 R 4 ——固定电阻 R 3 ——可调电阻
当频率为几十千赫到几百兆赫范围时，可用 集总参数的谐振法进行测量，如图所示
击穿电场强度测定
绝缘材料的击穿电场强度以平均击穿电场强
度
E
表示
B
EB
uB d
u B ——击穿电压
d ——试样的平均厚度
击穿电压可用静电电压表、电压互感器、放电球隙 等仪器并联于试样两端直接测出。
击穿电压很高时，需采用电容分压器。
冲击电压下的击穿电场强度测试，一般用冲击电压发 生器产生的标准冲击电压施加于试样，逐渐升高冲击电 压的峰值直至击穿。
冲击电压可用50%球隙放电法，也可用阻容分压器加 上脉冲示波器或峰值电压表测量。
9、春去春又回，新桃换旧符。在那桃花盛开的地方，在这醉人芬芳的季节，愿你生活像春天一样阳光，心情像桃花一样美丽，日子像桃子一样甜蜜。 2020/12/102020/12/10Thursday, December 10, 2020
谐振回路法
测量范围：40KHZ～200MHZ
测量原理： 依据谐振回路的谐振特性进行测量的。根 据谐振时角频率ω与回路的电感、电容之间 的特定关系式，求得Cx和tanδX。
阻抗矢量法

添加填料
通过向介电材料中添加填料 来提高其介电性能。
表面改性
通过改变介电材料表面的性 质来提高其介电性能。
掺杂改性
通过掺杂其他物质来改善介 电材料的性能。
现有问题及解决方案
1 介电强度降低的问
题
通过材料改良和设计优 化来提高介电强度。
2 介电损耗过高的问
题
3 改进介电性能的新
方向
通过优化材料结构和表 面处理来降低介电损耗。
材料的介电性能教学课件 PPT
本课件旨在介绍材料的介电性能，涵盖介电性能的概述、介电材料的分类、 介电应用领域、介电测试技术、性能改善以及现有问题及解决方案等主题。
介电性能概述
1 介电常数的定义
2 介电损耗的定义
介电常数是材料对电场强度的响应程度的 量度。
介电损耗是材料中电能转化为热能的程度。
3 介电强度的定义
4 介电中的极化现象
介电强度是材料能够承受的最大电场强度。
极化是材料中正、负电荷偏离平衡位置的 过程。
介电材料分类
常用的介电材料
常见的介电材料包括陶瓷、塑料、橡胶等。
介电材料的特性比较
不同介电材料具有不同的介电常数、介电损耗和介电强度。
介电应用领域
介电材料在电容器中的 应用
介电材料用于制造电容器以 存储电荷。
介电材料在电子器件中 的应用
介电材料用于制造电子器件 以实现绝缘和隔离于高压设备中的 绝缘和耐压功能。
介电测试技术
1 介电常数测试
通过实验测量材料的介电常数。
3 介电强度测试
通过实验测量材料的介电强度。
2 介电损耗测试
通过实验测量材料的介电损耗。
介电材料的性能改善

二、介电强度试验的目的
介电强度试验的作用
介电强度试验可以检测电 气设备的绝缘性能。
介电强度试验的重要 性
介电强度试验是预防电气 事故的必要手段。
介电强度试验的意义
介电强度试验可以确保电 气设备的安全性和可靠性。
三、介电强度试验的装置
1
介质的特点
介质的特点是不导电、不发热、不腐蚀和不燃烧等。
2
介电强度试验的装置
电力设备绝缘试验第3部分: 交流高压
《介电强度试验》PPT课 件
本课程将介绍介电强度试验的定义、目的、装置、步骤、注意事项、总结以 及参考文献。欢的单位
2
介电强度的单位是伏特每米（V/m）。
3
介电强度的概念
介电强度是电场在电介质内产生击穿 的能力。
介电强度的测量方法
介电强度的测量方法有直接法、间接 法和相对法等。
介电强度试验的装置由高压源、测试电极、被测介质和地面组成。
3
介电强度试验的原理
介电强度试验的原理是利用电压将电场在介质中产生，直至达到介质击穿的电压。
四、介电强度试验的步骤
准备
检查试验设备及电源，确认 试验环境符合要求。
执行
接入试验电极，逐级加压分 别进行干、湿热试验，记录 击穿电压数值。
解析
根据试验结果进行数据分析 和判定，做出相应的改进措 施。
五、介电强度试验的注意事项
1 介电强度试验的安全
试验过程中需注意安全，避免触电和火灾等事故。
2 介电强度试验的环境
试验环境需保持干燥、通风、无尘、无水以及无高频电磁辐射。
3 介电强度试验的细节
试验设备及绝缘涂层需保持干燥、洁净，试验时间需充分。
六、总结

材料 二氧化硅玻璃
金刚石 -SiC 多晶ZnS 聚乙烯 聚氯乙烯 聚甲基丙烯酸甲酯 钛酸钡 刚玉
频率范围/Hz 102-1010 直流 直流 直流 60 60 60 106 60
相对介电常数 6.78 6.6 9.70 8.7 2.28 6.0 6.5 6000 9
介电材料：放在平板电容器中增加电容的材料
在物理阻碍：晶界，相界， 自由表面，缺陷等处，自由电 荷积聚就可形成空间电荷极化。 在夹层、气泡处形成的称为界 面极化。
特点： ➢反应时间很长，几秒到数十分钟； ➢随温度升高而减弱； ➢存在于结构不均匀的陶瓷电介质中； ➢非弹性极化；
（4）转向极化
存在固有偶极矩，无外电场时，混乱排列，使总极矩 =0，有外电场作用时，偶极转向，成定向排列，从而 产生介质极化。
d
02
3kT
为无外电场时的均方偶极矩。
特点： ①非弹性的，不可逆； ②形成极化时间较长； ③温度对介电常数有很大影响。
（5) 空间电荷极化
非均匀介质中，正负离子 分别向负、正极移动，产生电 偶极矩，即空间电荷极化，在 电极附近积聚的就是空间电荷。
外电场作用下，负离子和正离子相对于它们的正常位置发
生位移，形成一个感生偶极矩。
➢ ①反应时间为10-13S
➢ ②可逆;
➢ ③温度升高，极化增强；
➢ ④产生于离子结构电介质中
离子位移极化率：
a
a3 4
n1
0
式中：a为晶格常数；n为电子层斥力指数， 对于离子晶体n
为7-11
（3）驰豫极化
外加电场作用于弱束缚荷电粒子造成，与带 电质点的热运动密切相关。热运动使这些质点 分布混乱，而电场使它们有序分布，平衡时建 立了极化状态。为非可逆过程。

电容和电感的应用
电容的应用
在电子设备中，电容被广泛应用于滤 波、去耦、旁路、调谐等场合，以实抑制电磁 干扰、阻尼振荡和磁性元件等，同时 也在无线通信、电力传输等领域有广 泛应用。
电容和电感的计算方法
电容的计算方法
根据电容的定义，可以通过测量电容器极板上的电荷量和电压来计算电容的大小。此外，还可以通过介质常数、 电极面积和间距等参数来计算电容。
生物医学应用
介电材料在生物医学领域也有广泛应用，如制备生物传感器、药物载 体和组织工程支架等。
THANKS
感谢观看
《材料的介电性能》ppt课件
contents
目录
• 介电性能概述 • 介电常数 • 介质损耗 • 电容和电感 • 介电性能的应用
01
介电性能概述
介电性能的定义
介电性能是指材料在电场作用下表现 出的性质，包括电导率、介电常数、 介质损耗等。
它反映了材料对电场的响应和作用， 是材料在电气工程领域应用的重要基 础参数之一。
集成电路封装
在集成电路的封装过程中，介电材料用于绝缘和 保护内部电路，同时提供导热性能。
在电力工程中的应用
1 2
绝缘子
高压输电线路中的绝缘子要求材料具有高介电强 度和良好的耐老化性能，以确保电力传输的安全 。
高压设备绝缘
在电力变压器、开关设备等高压电气设备中，介 电材料用于绝缘和支撑，确保设备正常运行。
常数越大。
温度
温度对介电常数有一定影响， 温度升高，介电常数可能减小
。
压力
压力对介电常数的影响较小， 但在高压下，介电常数可能会
有所变化。
频率
在高频电磁场下，介电常数与 电磁波的频率有关，频率越高

E=V/d 式中：E——介电强度，KV/mm V击穿——击穿电压，KV d——试样厚度，mm
二.基本原理
• 介电强度测试采用连续升压或逐级升压方 式升高电压。记取试样被击穿时电压值。 如测试耐电压值，则当升压达到规定电压 时停止升压，使电压值恒定在规定值，测 试达到规定时间不被击穿的电压值。
三.测试设备
• 电极倒角r的影响
电极倒角半径 r 1.75 2.00 2.50 3.00 12.5 PVC 电缆料 24.8 25.9 26.0 26.3 30.4 介电强度 KV/mm 酚醛压塑料 14.0 13.7 13.3 13.3 15.2 酚醛基层压板 20.0 19.0 19.4 19.4 21.8
升压速度 KV/S 试样 0.5 1.0 1.5 2.0 2.7 2.9 4.0
介电强度 Ｅ KV/mm 聚氯乙烯电缆料 酚醛纸基层压板 16.9 25.6 26.8 27.3 26.0 15.6 16.6 18.5 16.8 21.9 26.8 25.7 19.2
• （三）电极倒角r
电极与试样接触平面边缘形成的半径r的角称为倒角。 当电极面积变化不大时，介电强度变化不大， 当电极变成半圆球状（r很大），介电强度变化较大。 边缘效应，靠边缘处场强非常大的现象。 由于边缘效应，电极边缘间的介质容易已被击穿。 而边缘处场强的大小与倒角r有关系， 一般r小，场强变大，所以，标准方法中规定ｒ＝2.5mm。
或机械加工方法制备试样。与电极接触的试样两 表面要平行，并且应尽可能平整光滑，试样厚度 一般不小于3mm.
• b.对于垂直材料表面的实验，要求试样有足够大 的面积以防止试样过程中发生闪络 • c.试样预处理应遵循测试材料的产品规定进行。
• 2.实验条件 • 1）常态实验环境条件：温度为20±5，相对湿度 为65±5% • 2）热态实验或潮湿环境实验条件由产品标准予以 规定。 • 3）实验媒介：介电强度试验应尽量在接近测试材 料的实际使用环境的媒质中进行，同时应避免测 试中发生闪络。 • 如果要求在高温下进行试验时，可在任何设下，介电强度与温度无 关， 当温度升高至某个高度，介电强度随着 温度升高而下降。 湿度增加，介电强度也下降。 水分进入试样，电导变大之故。 （五）试样加工 不良的加工方法会在材料中形成缺陷， 例如弱的熔接缝、气泡流线和杂质颗粒， 都会使介电强度降低30～60%，降低程度 随缺陷的严重程度而异。

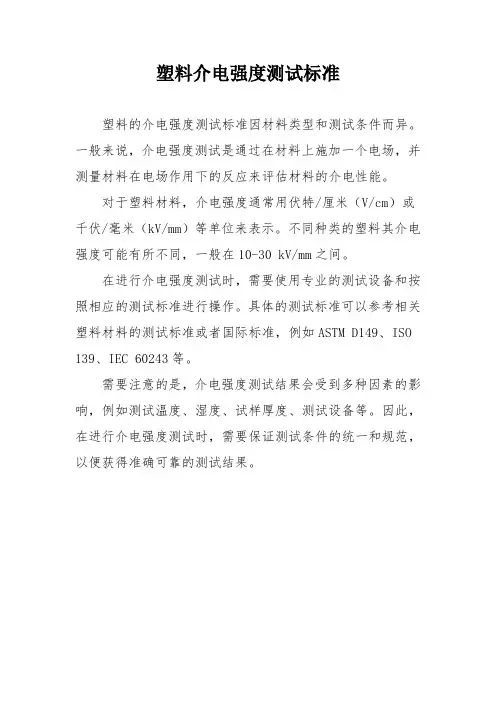

塑料介电强度测试标准
塑料的介电强度测试标准因材料类型和测试条件而异。

一般来说，介电强度测试是通过在材料上施加一个电场，并测量材料在电场作用下的反应来评估材料的介电性能。

对于塑料材料，介电强度通常用伏特/厘米（V/cm）或千伏/毫米（kV/mm）等单位来表示。

不同种类的塑料其介电强度可能有所不同，一般在10-30 kV/mm之间。

在进行介电强度测试时，需要使用专业的测试设备和按照相应的测试标准进行操作。

具体的测试标准可以参考相关塑料材料的测试标准或者国际标准，例如ASTM D149、ISO 139、IEC 60243等。

需要注意的是，介电强度测试结果会受到多种因素的影响，例如测试温度、湿度、试样厚度、测试设备等。

因此，在进行介电强度测试时，需要保证测试条件的统一和规范，以便获得准确可靠的测试结果。

塑料的电介质强度与介电强度分析塑料作为一种常见的绝缘材料，在电子设备和电力系统中起着重要的作用。

而塑料的电介质强度和介电强度是衡量其绝缘性能的重要指标。

本文将对塑料的电介质强度和介电强度进行详细分析和探讨。

一、塑料材料的电介质强度分析电介质强度是指在电场作用下，绝缘材料能够承受的电压或电场强度。

对于塑料材料而言，其电介质强度与材料的物理特性和结构有着密切的关系。

主要影响塑料电介质强度的因素包括以下几个方面：1. 分子链的取向性塑料材料的分子链结构决定了其电介质强度的大小。

当分子链排列有序，呈现高度取向性时，塑料的电介质强度相对较高；反之，分子链的随机排列会导致电介质强度的降低。

2. 结晶度塑料的结晶度也会对其电介质强度产生重要影响。

结晶度高的塑料材料，其分子链排列有序，结晶区域能够抵御电场的压力，从而提高电介质强度。

3. 含水率塑料材料的含水率也是影响其电介质强度的因素之一。

过高或过低的含水率都会使塑料的电介质强度下降。

适当的含水率有利于提高塑料的电介质强度。

二、塑料材料的介电强度分析介电强度是指作为电介质的塑料材料在电场作用下，绝缘性能破坏的临界电场强度。

塑料材料的介电强度与其分子结构、含水率、温度和频率等因素密切相关。

以下是影响塑料材料介电强度的主要因素：1. 分子极性塑料材料的分子极性会对其介电强度产生显著影响。

极性较强的塑料材料，由于分子之间的相互吸引作用增强，使其介电强度相对较高。

2. 含水率如前所述，塑料的含水率对介电强度具有重要影响。

过高或过低的含水率都会导致介电强度下降。

3. 温度和频率温度和频率是影响塑料材料介电强度的另外两个重要因素。

一般情况下，随着温度的升高和频率的增加，塑料的介电强度会下降。

三、塑料电介质强度与介电强度的关系塑料的电介质强度和介电强度在一定程度上是相关的。

通常情况下，电介质强度越高，介电强度也会相对较高。

这是因为电介质强度的增加意味着材料能够承受更高的电压或电场强度，同时也表现出更高的绝缘性能。

试样预处理应遵循测试材料的产品规格进行。如果没有特殊要求， 则试样在温度为（23±2）℃，相对湿度为（50±5）％的条件下不 少于24h。
2、试样条件
（1）常态实验环境条件：温度为20±5℃，相对湿度为65±5 ％。 （2）热态实验或潮湿环境实验条件由产品标准予以规定。
（3）实验煤质：介电强度试验应尽量在接近测试材料的实 际使用环境的煤质中进行，同时应避免测试中发生闪络。 选用的煤质不应与被测试试样发生反应。通常选用的液体 煤质应符合IEC 60296:2003的变压器油，当在矿物油会发 生膨胀的材料，也可以采用其他液体（如硅油）。对击穿 电压值相对较低的试样，可以直接在空气中试验。
（三）电极倒角r
电极与试样接触平面边缘形成的半径r的角称为倒角。 当电极面积变化不大时，介电强度变化不大， 当电极变成半圆球状（r很大），介电强度变化较 大。
边缘效应，靠边缘处场强非常大的现象。 由于边缘效应，电极边缘间的介质容易已被击穿。 而边缘处场强的大小与倒角r有关系， 一般r小，场强变大，所以，标准方法中规定ｒ＝ 2.5mm。
多数材料在低温下，介电强度与温度无关， 当温度升高至某个高度，介电强度随着温度升 高而下降。 湿度增加，介电强度也下降。 水分进入试样，电导变大之故。
（六）试样加工
不良的加工方法会在材料中形成缺陷， 例如弱的熔接缝、气泡流线和杂质颗粒，都会 使介电强度降低30～60%，降低程度随缺陷的 严重程度而异。
（2）介电强度计算
实验设备
介电强度测试仪，图片如下图：
试验主机由高压变压 器、调压变压器、保 护电路等部件组成
介电强度测试装臵(高压试验变压器)的维护
(1)要经常检查仪器室外及室内接地是否可靠。 (2)参加试验人员必须遵守试验装臵使用操作规程， 确保试验安全。 (3)试验电压通常应不大于仪器最高工作电压的80％ (如≤80kV)。 (4)随时保持工作环境的清洁，应避免仪器工作媒质 受到脏物污染。

• 低速升压法（逐级升压） 低速升压法（逐级升压）
–将预测击穿电压值的一半作为起始电压，然后 以均匀速率增加电压直到发生击穿。 –每级升压值大约为V击穿的5～10﹪。 每级升压值大约为V击穿的5 10﹪
测试的试样厚度一般是1.59mm 测试的试样厚度一般是1.59mm
影响因素
1. 2. 3. 4. 5. 6. 电压波形及电压作用时间的影响 温度的影响 试样厚度的影响 湿度的影响 电极倒角 r 的影响 媒质电性能影响
END
谢谢！！ 谢谢！！
ee介电强度介电强度kvmmkvmmvv击穿击穿击穿电压击穿电压kvkvdd试样厚度试样厚度mmmm基本原理基本原理固体介质中总有一些自由电子存在在外电场作用下被加速而撞击中性原子致使原子电离最终造成材料击穿
塑料介电强度
第一小组：28号 - 33号 小组：28号 33号 邱剑昭 陈小霞 陈木桂 陈宏广 陈陕军 陈辉辉
介电强度
定义： 定义：
介电强度是一种材料作为绝缘体时的电 强度的量度，也称击穿强度. 它定义为试样 被击穿时, 单位厚度承受的最大电压, 表示 为伏特每单位厚度. 物质的介电强度越大, 材料的绝缘性就越好.
击穿强度的计算：
V 击穿 E = d
式中：E——介电强度，KV/mm 式中：E——介电强度，KV/mm V击穿——击穿电压，KV 击穿——击穿电压，KV d——试样厚度，mm ——试样厚度，mm
基本原理

电击穿的特点是介电强度与周围介质
的电性能有关；击穿点常常出现在电极 边缘其至电极以外。电压作用时间短， 边缘其至电极以外。电压作用时间短， 击穿电压高，与电场均匀度密切相关， 但与环境温度及电压作用时间几乎无关。
试验方法
• 短时法（连续均匀升压） 短时法（连续均匀升压）

塑料的电击穿机理
• 电击穿 特点是介电强度受温度的影响不大；电作用 时间对结果无影响；与周围介质的电性能有关；击穿 点常常出现在电极边缘其至电极以外。 在固体介质中，总有一些自由电子存在,它们在外电场 作用下被加速而撞击中性原子,致使原子电离，在这种 作用继续下造成材料击穿. 一般来说，工作温度高散热条件差，介质电导及损耗 大的材料．发生热击穿的几率高。
介电强度测定
• 介电强度实验采用的基本装置是一个可调变压器和一 对电极。
试验中使用的试样厚度为1.59mm. 实验方法有两种 (参见GBl408-89 ): • 短时法，将电压以平均速度率逐渐增加到材料发生介
电破坏； • 低速升压法，是将预测击穿电压值的一半作为起始电
压，然后以均匀速度率增加电压直到发生击穿。
对于酚醛层压板击穿点在电极内部，以热击穿为 主。油的性能对该材料没什么影响
介电强度的测试
二、介电强度
大多数高分子材料在一定电压范围内是绝缘体，但 是
随着施加电压的升高，性能会逐渐下降。电压升到 一定值时变成局部导电，此时称为材料的击穿。 定义: • 介电强度 试样击穿时,单位厚度承受的击穿电压值， 单位为kv/mm或Mv/m。有时也称为电气强度或击穿 强度。通常介电强度越高,材料的绝缘质量越好
Eb＝Ub/h. Eb表征了材料所能承受的最大电场强度，是高聚物 绝缘材料的一项重要指标。聚合物绝缘材料的 Eb 一 般为107V/cm左右。 耐电压 在规定的试验条件下,对试验施加规定的电压及 时间,试样不被击穿所能承受的---介电击穿机理可分为本征击穿（电击 穿）、热击穿、化学击穿、放电击穿等，往往是多种 机理综合发生。通常把不随温度变化的击穿称为电击 穿，把随温度变化的击穿称为热击穿 • 热击穿 外部表现是介电强度随温度升高而迅速下降； 与电压作用的长短有关；与电场畸变及周围介质的电 性能关系不大；击穿点多发生在电极内部。 介质在电场中产生的热量大于它能散发的热量．使其 内部温度不断升高。温度升高导致其电阻下降，流经 试样电流增大．产生的热量更多，如此循环不已，致 使介质转变为另一种聚集态，失去耐电压能力,材料被 破坏。

电性能一、介电强度和耐电压实验1.实验目的○1.了解测定高分子材料介电强度和耐电压值的基本原理○2.掌握高分子材料材料介电强度和耐电压值的测定方法2.实验原理本方法是用连续均匀升压或者逐级升压的方法，对试样施加交流电压，直至击穿，测出击穿电压值，计算试样的介电强度，用迅速升压的方法，将电压升到规定值，保持一定的时间试样不击穿，记录电压值和时间，即为此试样的耐电压值，以千伏和分表示。

本方法适用于固体电工绝缘材料如绝缘漆、树脂和胶、浸渍纤维制品、层压制品、云母及其制品、塑料、薄膜复合制品、陶瓷和玻璃等在工频电压下击穿电压，介电强度和耐电压值的测试。

对有些绝缘材料如橡胶以及橡胶制品，薄膜等的上述性能实验，可按照有关标准或者参考本标准进行。

3.实验试样本次实验采用多型腔圆片模具注塑成型的高密度聚乙烯圆片试样，试样尺寸直径为120mm，试样外观：表面要平整、均匀、没有裂纹、气泡和机械等缺陷试样数量：不得少于3个4.实验设备轻型高压实验变压器YDQ10/100放电球隙测压器规格Φ100M/m (泸州试验变压器厂) 1台球形电极游标卡尺1条5.实验操作①按连续均匀开压法，先安装好式样，即将HDPE圆片放在2球中间夹住；②通过变压器控制器连续升压，直到听到击穿的声响，电压表指针所指最大值即为击穿电压。

6.实验结果7.思考讨论1.用不同的试样制备方法所得试样测试结果有何不同？为什么？答：用不同的试样制备方法制得的试样，其均匀性密度及杂质含量会有所不同，而这些都会使击穿电压发生变化。

2试样中的含水量对测定结果有何影响？答：由于水未及性分子在交变电场作用下十分活跃，会加速试样的击穿，也就是说降低试样的介电强度。

含水率越大，水份越多，能明显增加高聚物导电的极性杂质。

3.实验条件对实验有何影响？如何影响？答：在较低温度段下的升高，一方面使聚合物的粒度降低，极性链的活动增强，导电能力增加，击穿强度降低；另一方面，在较高的温度段下，分子热运动加剧，对偶极转动干扰增加，使极化减弱，导电能力下降，击穿强度增大。

实验: 塑料电性能的测定塑料的电性能，通常是指介电常数、介电损耗、比体积电阻、比表面电阻、击穿电压等。

测定塑料的电性能，具有非常重要的实际意义。

电子电工技术的发展，广泛使用高分子材料。

譬如：电容器需要介电损耗尽量小，而介电常数尽可能大的介电材料，仪器绝缘要求比电阻高，而介电损耗低的绝缘材料；但是，在塑料的高频干燥、薄膜的高频焊接、大型制件的高频热处理时，则希望高分子材料的介电损耗适当大一些。

又如：无线电遥控技术需要高频以至超高频的绝缘材料。

但是，在纺织与化工部门，有时为了除去静电，则希望材料具有一定的导电性。

测定塑料的电性能，也有非常重要的理论意义。

电性能往往相当灵敏地反映材料内部结构的变化和分子运动状况。

比如，当温度固定时，在某频率范围里观测介电损耗的变化，聚合物试样一般都出现几个极大值，分别对应于不同尺寸运动单元的偶极子在电场中的松弛损耗。

何况电性能的测量方法，可以有很宽的频率范围，更显示其优越性。

因此，电性能测试是研究聚合物的结构和分子运动的一种有力手段。

一、实验目的：（1）加深理解比体积电阻、比表面电阻的物理意义。

（2）初步掌握高电阻测试仪的使用。

二、实验原理：将平板状试样放在两电极之间，施与两电极上的真流电压和流过电极间试样表面层上的电流之比，称为表面电阻Rs 。

若试样长度为1厘米，两电极间的试样宽度为1厘米，则这时的 Rs 值就是该试样的比表面电阻ρs ,单位为欧姆。

同理，施与两电极上的直流电压和流过电极之间试样体积内的电流之比，称为体积电阻Rv。

若试样厚度为1厘米，测量电极面积为1平方厘米，则这时的Rv值即为该试样的比体积电阻ρv，单位为欧姆·厘米。

通常，在提到“比电阻”而又没有特别注明的时候，就是指ρv 。

超高阻测试仪（ZC36型）的主要原理如图10-1。

CB图10-1超高阻测试仪示意图测试时，被测试样Rx 与高阻抗直流放大器的输入电阻R0上的串联，并跨接于直流高压测试电源上。
