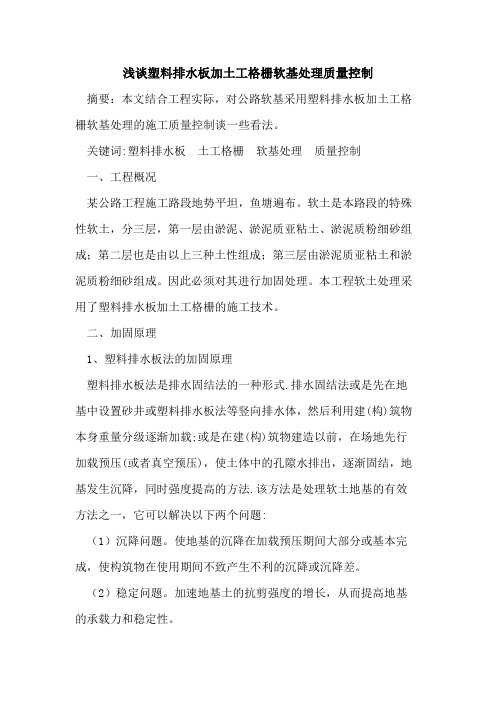

浅谈塑料排水板加土工格栅软基处理质量控制摘要：本文结合工程实际，对公路软基采用塑料排水板加土工格栅软基处理的施工质量控制谈一些看法。
关键词:塑料排水板土工格栅软基处理质量控制一、工程概况某公路工程施工路段地势平坦，鱼塘遍布。
软土是本路段的特殊性软土，分三层，第一层由淤泥、淤泥质亚粘土、淤泥质粉细砂组成；第二层也是由以上三种土性组成；第三层由淤泥质亚粘土和淤泥质粉细砂组成。
因此必须对其进行加固处理。
本工程软土处理采用了塑料排水板加土工格栅的施工技术。
二、加固原理1、塑料排水板法的加固原理塑料排水板法是排水固结法的一种形式.排水固结法或是先在地基中设置砂井或塑料排水板法等竖向排水体，然后利用建(构)筑物本身重量分级逐渐加载;或是在建(构)筑物建造以前，在场地先行加载预压(或者真空预压)，使土体中的孔隙水排出，逐渐固结，地基发生沉降，同时强度提高的方法.该方法是处理软土地基的有效方法之一，它可以解决以下两个问题:（1）沉降问题。
使地基的沉降在加载预压期间大部分或基本完成，使构筑物在使用期间不致产生不利的沉降或沉降差。
（2）稳定问题。
加速地基土的抗剪强度的增长，从而提高地基的承载力和稳定性。
塑料排水板法的加固原理是:利用插板机械在含水量大，孔隙比大，压缩性高，深厚的软土地基中插设具有良好透水性的塑料排水板，从而在软土地基中形成竖向的排水通道，在其上铺设砂垫层而形成水平排水通道增加了土层的排水通道。
在上部辅加荷载(如预压堆载，砂垫层，或者真空预压等)的作用下，在软土地基中产生附加应力。
软土地基中的孔隙水应力和附加应力引起的超孔隙水应力随着孔隙水通过塑料排水板和砂垫层排出而降低，地基的孔隙水含水量也随之降低，从而增加了土体密实度。
根据太沙基的有效应力原理(б/=б-u;其中:б/表示有效应力，б表示总应力，u表示孔隙水应力)可知，由土颗粒间传递的有效应力б/会随着地基中孔隙水应力降低(即孔隙水的消散)等量增加，进而加速地基的固结和地基土的承载力的提高。

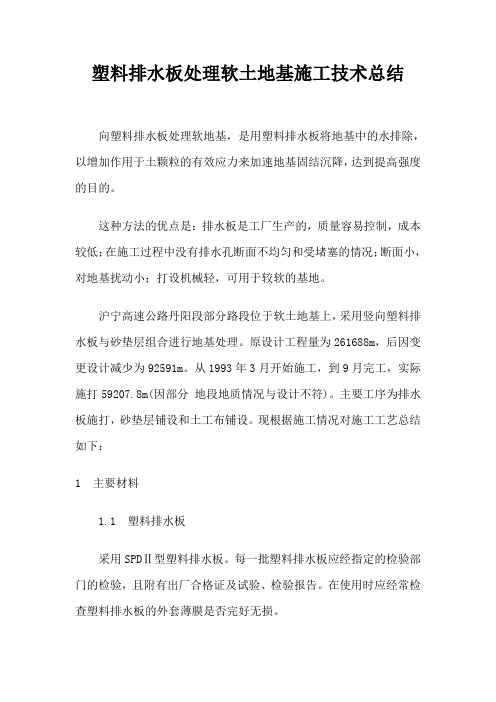

塑料排水板处理软土地基施工技术总结向塑料排水板处理软地基，是用塑料排水板将地基中的水排除，以增加作用于土颗粒的有效应力来加速地基固结沉降，达到提高强度的目的。
这种方法的优点是：排水板是工厂生产的，质量容易控制，成本较低；在施工过程中没有排水孔断面不均匀和受堵塞的情况；断面小，对地基扰动小；打设机械轻，可用于较软的基地。
沪宁高速公路丹阳段部分路段位于软土地基上，采用竖向塑料排水板与砂垫层组合进行地基处理。
原设计工程量为261688m，后因变更设计减少为92591m。
从1993年3月开始施工，到9月完工，实际施打59207.8m(因部分地段地质情况与设计不符)。
主要工序为排水板施打，砂垫层铺设和土工布铺设。
现根据施工情况对施工工艺总结如下：1 主要材料1.1 塑料排水板采用SPDⅡ型塑料排水板。
每一批塑料排水板应经指定的检验部门的检验，且附有出厂合格证及试验、检验报告。
在使用时应经常检查塑料排水板的外套薄膜是否完好无损。
1.2 土工布采用型号CEF2006的有纺土工布。
1.3 砂垫层砂应用中粗砂，含泥量≧3%，渗透系数6×10-3～6×10-2cm/s，也可用砂砾、石屑(不含石粉)替代。
2 机械设备打设塑料排水板的设备有两种形式：一种为履带式打桩机，一种为门架式插板机(带导轨)。
要求用能打入设计深度的静力式或振动式设备，不可用锤击式或水冲式。
套管插入杆为扁平状或圆形，内径大于排水板的尺寸，长度大于排水板设计长度，在打设中保护排水板不被损坏。
3 施工质量标准3.1 塑料排水板(1)打入深度 不小于设计值(2)拔管跟带长度≤50cm(3)板距误差≤5cm(4)垂直度≤1.5%3.2 砂垫层(1)压实度≥90%(2)厚度2cm(3)宽度不小于设计值4 施工工艺流程图 15 施工工艺5.1 测量放样(1)根据设计资料提供的起讫桩号打出控制桩，再每隔10～20m 放出路线中心桩。
(2)按照打设的宽度放出边桩及护桩。
塑料排水板与土工格栅法对软土地基的处理[摘要]在工程建筑施工过程中不可避免的会遇到软土地基，需要对软土地基进行处理，本文就塑料排水板与土工格栅法对软土地基的处理进行阐述。
[关键词]塑料排水板；土工格栅；软土地基；处理一、前言在我国内陆和沿海城市道路施工过程中会遇到大量的软土地基，如不对软土地基进行处理，对建筑的质量会产生一定的影响，塑料排水板与土工格栅法在软土地基处理的过程中有着广泛的应用，通过处理能提高工程实体质量。
二、软土地基处理原则以及影响因素在对软土地基处理方法进行考虑时，必须要考虑其经济性，在保证处理效果的同时，要尽量选用成本低、施工周期短的方法降低经济消耗。
一般经过软土地基处理后可能不会完全消除沉降，但是在经过后期修补后是可以解决这一问题的，在软土地基处理时必须要保证其可靠性。
影响软土地基处理的因素有很多，其主要包括：1、土质状况在进行施工时，软土地基受到扰动，会使其强度下降，从而产生流动。
那么，在施工的时候就应该尽可能的避免对地基造成扰动，同时应该根据不同的地质条件对方法进行选择。
2、土层分布状况软土地基处理的方法一般是根据不同的地质条件进行选择的，较浅的软土层仅需要对表面进行处理，如果土层较厚，则应该在进行表面处理的同时采用其他方法，比如荷载压重法。
3、公路等级一般来说，公路等级的高低也会影响处理的水平。
因为高等级公路对平整度的要求很高，对于地基处理的平整度要求肯定会更高。
而如果公路等级较低，则可以先进行简易公路铺设，等到地基沉降结束后再按照要求进行路面铺设，以此来降低施工成本。
为了保证在进行地基处理时路堤的稳定性，所以在进行软土地基处理时还应该考虑到路堤的设计宽度和高度，此外，当宽度较宽时，压力深度会增加，这会直接加大黏土层的沉降。
4、公路施工影响公路施工过程中，对周边环境会造成不同程度的影响。
比如对路面进行振动压实产生的振动、地下水位的上涨、施工垃圾等。
这些因素也是会对软土地基处理造成影响的。
浅谈塑料排水板法处理公路软土路基摘要：随着工业的发展和科技的进步，在软土路基处理工程中，出现了一种代替袋装砂井的新材料，即塑料排水板。
塑料排水板的作用与原理和袋装砂井相同，但是塑料排水板具有插板机械轻、效率高、对土扰动性小、造价低的优点，因此，近几年来在公路工程施工中得到广泛应用。
关键字：塑料排水板软土路基一、塑料排水板的特点1、塑料排水板原料为高抗冲聚苯乙烯（HIPS），属于难分解工程塑料，置于地基夹层中，分解期大于100年；2、塑料排水板抗压强度高、荷载轻。
与常规工艺相比，将塑料排水板与土工布复合，具有排水、防水、透水、保湿、隔根等多种功能集于一体；3、塑料排水板的多个支点使得地基面层与结构层之间形成空隙，具有隔潮、排水、保温等功能；4、塑料排水板边缘有大小支点，可以相互顺坡搭接，即使渗漏水再多，都能及时、迅速的排出。
5、施工和运输都非常方便。
二、塑料排水板材质的要求塑料排水板是工厂的定型产品，作选择时检验其产品的性能与效应的合项指标如下：1、抗拉强度的选择不得小于1KN（实际使用的SPB-1塑料排水板抗拉指数—芯板：1.7N/mm2；滤膜：0.44N/mm2）；2、延伸率2%-10%；3、抗撕裂度应超过300N（实际SPB-1的滤膜撕裂度为1340N）；4、透水性≥10-3mL/s；5、滤膜渗透系数不小于4.2×10-4cm/s（此外还要考虑排水板的抗变形性、保土性和长期排水效果）。
三、施工机械及使用范围1、挖掘机改装的插板机，适用于地基承载力较好的地方；2、履带式插板机，一般用于插入深度小于10m的地基；3、门式轨道插板机，比较适合公路等带状的软土路基。
在选择施工机械时，要根据工地的具体情况，根据工期、工程量、周边环境、现有的材料物资等进行综合考虑，也可以采用多种形式并用。
四、塑料排水板的施工工艺：塑料排水板施工顺序为：定位→将塑料排水板穿过导管从管靴穿出→将塑料排水板与桩尖连接贴紧管靴并对准桩位→插打塑料排水板（长度不够时：接头处理→插入下截塑料排水板）→拔管剪断塑料排水板。
塑料排水板法在软基处理中的应用摘要：采用塑料排水板法对路基施工过程中的软基进行处理，介绍了塑料排水板法的的施工方案及质量保障措施。
关键词：软土，塑料排水板法，施工工艺中图分类号：TU471.8文献标识码：A 文章编号：塑料排水板法是排水固结法的一种形式，是处理软土地基的有效方法之一，可有效排除软土地基的中的水分，增强路基的稳定性。
工程中所谓的软土，指压缩性较高的软弱土层。
多数含有一定的有机物质。
由于软土强度低，沉陷量大，往往给道路工程带来很大的危害，如处理不当，会给公路的施工和使用造成很大影响。
本文以某高速公路路基施工中软基处理为例，介绍了塑料排水板法在软基处理中的应用。
1、工程概况某高速位于四川盆地丘陵地区，地形平坦，场地的工程地质条件简单，路线区冲沟较多，分布第四系坡洪积、冲洪积导，多为冬水田或水旱轮作耕地；其中K11+300~K12+025段分布有软基，根据设计文件要求，该段软基处理采用塑料板处治。
2、塑料排水板施工方法2.1塑料排水板主要性能参数塑料排水板采用SPB-B型，宽度100±2㎜，厚度不小于4.5㎜，纵向通水量不小于25㎝/s，复合板体抗拉强度不小于1.3KN/100mm，复合体伸长率不小于4%，滤膜渗透系数不小于5×10-3mm/s，滤膜等效孔径小于75um，滤膜抗拉强度干态不小于25N/㎝，湿态不小于20N/㎝。
2.2、施工原理塑料排水板是人为在软土层内造成渗水通道，在路堤填土自重载荷预压下加快排水固结，提高软基强度和承载力。
其作为垂直排水通道，滤水性好，能确保排水效果，并且有一定的强度和延伸率，具备适应地基变形的能力，板截面尺寸不大，插放时地基扰动小，施工方便。
2.3、施工工艺流程塑料排水板处理软基施工工艺流程为：软基范围排水——测量放样——复查软基厚度及强度——清理覆盖层——验收——摊铺泥岩填料——摊铺砂垫层——定位——机具就位——塑料排水板穿靴——插入套管——拔出套管——割断塑料排水板——检测——机具移位。
