建筑电气复习资料建筑电气复习资料建筑电气工程是建筑领域中不可或缺的一部分，它涉及到电力供应、照明、通信、安防等方面。
为了更好地掌握建筑电气知识，我们需要有一些复习资料来帮助我们系统地学习和理解这一领域的知识。
一、电气基础知识在学习建筑电气之前，我们首先需要掌握一些电气基础知识。
这包括电流、电压、电阻、电功率等基本概念。
此外，还需要了解欧姆定律、基尔霍夫定律等电路分析的基本原理。
通过掌握这些基础知识，我们可以更好地理解建筑电气系统的运行原理。
二、建筑电气系统建筑电气系统由电源系统、配电系统、照明系统、通信系统和安防系统等组成。
在复习资料中，我们需要了解每个系统的设计原则、组成部分和工作原理。
例如，电源系统负责为建筑提供稳定的电力供应，我们需要了解不同类型的电源系统以及其在建筑中的应用。
配电系统负责将电力分配到不同的用电设备，我们需要了解不同类型的配电系统以及其设计和运行要求。
照明系统负责提供建筑内的照明，我们需要了解不同类型的照明设备和照明设计原则。
通信系统和安防系统也是建筑电气系统中重要的组成部分，我们需要了解其设计和运行要求，以及与其他系统的协调工作。
三、电气设备和材料建筑电气系统中使用了各种电气设备和材料，如开关、插座、电缆、电线等。
在复习资料中，我们需要了解不同类型的电气设备和材料的特点、选型原则和安装要求。
例如，开关和插座的选型需要考虑其额定电流、额定电压和使用环境等因素。
电缆和电线的选型需要考虑其导电能力、绝缘性能和耐火性能等因素。
通过了解电气设备和材料的特点和要求，我们可以更好地进行电气系统的设计和安装。
四、电气安全在建筑电气系统的设计和使用过程中，电气安全是至关重要的。
复习资料中应包含与电气安全相关的知识，如接地保护、漏电保护、过载保护等。
我们需要了解不同类型的安全保护装置的原理和使用方法，以及在建筑电气系统中的应用。
此外，还需要了解电气事故的原因和预防措施，以保障建筑电气系统的安全运行。
电气工程师供配电复习资料第一篇：电气工程师供配电复习资料电气工程师供配电复习资料:电力基础知识1、什么叫电磁环网?对电网运行有何弊端?什么情况下还不得不保留?答：电磁环网是指不同电压等级运行的线路，通过变压器电磁回路的联接而构成的环路。
电磁环网对电网运行主要有下列弊端：1)、易造成系统热稳定破坏。
如果在主要的受端负荷中心，用高低压电磁环网供电而又带重负荷时，当高一级电压线路断开后，所有原来带的全部负荷将通过低一级电压线路(虽然可能不止一回)送出，容易出现超过导线热稳定电流的问题。
2)、易造成系统动稳定破坏。
正常情况下，两侧系统间的联络阻抗将略小于高压线路的阻抗。
而一旦高压线路因故障断开，系统间的联络阻抗将突然显著地增大(突变为两端变压器阻抗与低压线路阻抗之和，而线路阻抗的标么值又与运行电压的平方成正比)，因而极易超过该联络线的暂态稳定极限，可能发生系统振荡。
3)、不利于经济运行。
500kV与220kV线路的自然功率值相差极大，同时500kV线路的电阻值(多为4×400mm2导线)也远小于220kV线路(多为2×240或1×400mm2导线)的电阻值。
在500/220kV环网运行情况下，许多系统潮流分配难于达到最经济。
4)需要装设高压线路因故障停运后联锁切机、切负荷等安全自动装置。
但实践说明，安全自动装置本身拒动、误动影响电网的安全运行。
一般情况中，往往在高一级电压线路投入运行初期，由于高一级电压网络尚未形成或网络尚不坚强，需要保证输电能力或为保重要负荷而又不得不电磁环网运行。
2、常用母线接线方式有何特点?答：1)、单母线接线：单母线接线具有简单清晰、设备少、投资小、运行操作方便且有利于扩建等优点，但可靠性和灵活性较差。
当母线或母线隔离开关发生故障或检修时，必须断开母线的全部电源。
2)双母线接线：双母线接线具有供电可靠，检修方便，调度灵活或便于扩建等优点。
但这种接线所用设备多(特别是隔离开关)，配电装置复杂，经济性较差;在运行中隔离开关作为操作电器，容易发生误操作，且对实现自动化不便;尤其当母线系统故障时，须短时切除较多电源和线路，这对特别重要的大型发电厂和变电所是不允许的。
电气工程基础复习提纲一、概念1、电力工业的的主要特点；2、电力系统的电能质量指标；为保证电能质量常采取的措施；3、一次系统和二次系统、一次设备与二次设备的概念；4、输电线路、双绕组变压器等值电路参数计算；5、电压降落、电压损耗、电压偏移的概念；6、简单辐射形电力网功率分布与节点电压计算；7、牛顿—拉夫逊法潮流计算的基本思路；8、电力系统的无功电源及其特点；9、电力系统电压调整的基本原理及调压措施；中枢点调压方式；10、电力系统频率调整的基本原理（一次调频、二次调频的概念）；11、电力系统的中性点接地方式；（发生一相接地时的特点及其适用范围）；12、电力系统发生短路的原因、短路的类型、短路的危害；13、无限大容量系统三相短路，出现短路冲击电流的条件；14、正序等效定则、复合序网的概念；15、单母线、双母线接线的特点，母线分段和旁路母线的作用；16、内桥接线与外桥接线的区别与适用范围；17、电弧中的游离与去游离的概念；18、高压开关电器中常用的灭弧方法；19、高压断路器、高压隔离开关、高压熔断器、高压负荷开关的功能；20、互感器的作用；电流互感器和电压互感器运行中的注意事项；21、选择输电线路导线截面的条件；22、影响变压器正常过负荷能力的因素；23、电气设备选择和校验的原则；24、制约线路传输容量的因素；25、电力系统静态稳定和暂态稳定的概念；26、单机无穷大系统静态稳定判据，提高电力系统静态稳定性的措施；27、等面积定则的概念，提高系统暂态稳定性的措施；28、直流输电的主要优势；29、FACTS与SVC的概念；30、AGC与EDC的概念；31、配电管理系统（DMS）的主要组成部分；配电网SCADA的概念和主要功能；32、配电自动化系统的主要通信方式；33、实现馈线自动化的两种方式；34、负荷曲线、年平均负荷、年最大负荷、年最大负荷损耗时间的概念；二、画图1、架空线路的 型等值电路；2、双绕组变压器的Γ型等值电路；3、电力系统的功频静态特性曲线（负荷的功频曲线与发电机的功频曲线）；4、常用主接线图；（单母线、单母线分段、单母线带旁路母线、桥型接线）5、简单电力系统发生不对称短路故障时的各序等效网络；6、负荷曲线上主要参数的表示；7、简单系统的功率特性曲线及等面积定则分析方法；三、计算1、输电线路、双绕组变压器等值电路参数的计算；2、电力线路、双绕组变压器的功率损耗、电压损耗计算；3、简单辐射式电力网功率分布与节点电压、电压偏移计算（手算法潮流计算）；4、无载调压型变压器分接头选择计算；5、简单电力系统三相短路的实用计算（标幺值法）；6、电力系统不对称短路时故障电流的计算方法；7、高压开关设备选择和校核计算；。

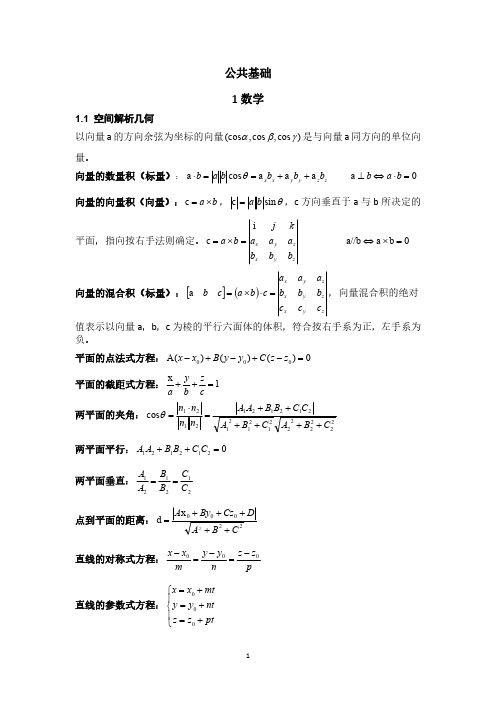

公共基础1数学1.1空间解析几何以向量a 的方向余弦为坐标的向量)cos ,cos ,(cos γβα是与向量a 同方向的单位向量。
向量的数量积（标量）：zz y y x x b b b b a b a a a cos a ++==⋅θ0a =⋅⇔⊥b a b 向量的向量积（向量）：b a ⨯=c ，θsin c b a =，c 方向垂直于a 与b 所决定的平面，指向按右手法则确定。
zyxz y xb b b a a a k j b a ic =⨯=0b a a//b =⨯⇔向量的混合积（标量）：[]()zyxz y xzy xc c c b b b a a a c b a c b =⋅⨯=a ，向量混合积的绝对值表示以向量a ，b ，c 为棱的平行六面体的体积，符合按右手系为正，左手系为负。
平面的点法式方程：0)()()(A 000=-+-+-z z C y y B x x 平面的截距式方程：1x =++c z b y a 两平面的夹角：2222222121212121212121cos C B A C B A C C B B A A n n n n ++++++=⋅=θ两平面平行：0212121=++C C B B A A 两平面垂直：212121C C B B A A ==点到平面的距离：220002x d C B A DCz By A +++++=直线的对称式方程：pz z n y y m x x 000-=-=-直线的参数式方程：⎪⎩⎪⎨⎧+=+=+=ptz z nty y mt x x 000两直线的夹角：2222222121212121212121cos p n m p n m p p n n m m s s s s ++++++=⋅=ϕ两直线互相垂直：0212121=++p p n n m m 两直线互相平行：212121p p n n m m ==直线与平面夹角：222222sin p n m C B A Cp Bn Am ++++++=ϕ直线与平面垂直：pC n B m A ==直线与平面平行或在平面上：0=++Cp Bn Am 点M 到直线的距离：ssM M d ⨯=0柱面、旋转曲面、二次曲面、空间曲线的投影1.2微分学函数的有界性、单调性、奇偶性、周期性定理：函数极限的唯一性、函数极限的局部有界性、函数极限的局部保号性、函数极限与数列极限的关系、极限运算法则、复合函数的极限运算法则、夹逼准则1sin lim 0x =→x x ，e xx x =+∞→)11(lim 0→x 时常用等价无穷小：xnx x e x x x x x x x n x 1~11,~1,~)1ln(,21~cos 1,tan ~sin ~2-+-+-函数的连续性、第一类间断点（可去间断点、跳跃间断点）、第二类间断点（非第一类的）闭区间上连续函数的性质：有界性定理、最大值和最小值定理、零点定理、介值定理。
电⽓⼯程基础知识点整理第⼀章1. 由⽣产、输送、分配和消费电能的各种电⽓设备连接在⼀起⽽组成的整体称为电⼒系统。
2. 输送和分配电能的部分称为电⼒⽹，或电⼒⽹络，包括升、降压变压器和各种电压等级的输电线路。
电⼒⽹ + 发电机=电⼒系统（输送，分配）动⼒系统：包括所有，把⽔轮机也包进去3. 输送功率⼀定时，输电电压越⾼，电流越⼩，导线电阻⼀定时，导线损耗也相应减⼩等级，⼜称额定电压。
3/6/10/35/110/220/330/5005. 同⼀个电压等级下（同⼀⾏中），各种设备的额定电压并不完全相等。
6. 电压等级越⾼，传输功率随传输距离增⼤下降得越快。
7. 我国规定电⼒系统的额定频率为 50Hz,简称⼯频或基频。
频率：50Hz 允许偏移：⼠ 0.2~± 0.5Hz 与有功功率有关电压：35kV 及以上的允许偏差为⼠ 5%10kV 及以下的允许偏差为⼠ 7%与系统的⽆功功率有关波形：6~10kV 供电电压的波形畸变率不超过4%0.38kV 供电电压的波形畸变率不超过 5%8. 每⼀个负荷都只能沿唯⼀的路径取得电能的⽹络，称为开式⽹络。
有备⽤接线的⽹络中，每⼆个负荷点⾄少通过两条线路从不同的⽅向取得电能，统称为闭式⽹络。
第⼆章理论上，输电线路的输电能⼒与输电电压的平⽅成正⽐。
4.国家从设备设计制造⾓度考虑，为保证⽣产的系列性, S eR jX就规定了⼀系列的标准的电压1. 电⼒线路包括：输电线路和配电线路从结构上分为：架空线路、电缆线路2. 架空线路由导线、避雷线（即架空地线）、杆塔、绝缘⼦和⾦具等主要部件组成。
3. 导线型号后的数字代表主要载流部分（⾮整根导线）额定截⾯积的平⽅毫⽶数4. 绝缘⼦⽚数越多，电压等级越⾼5. 在220kV 及以上的超⾼压架空线路上，为了减⼩电晕放电和单位长度电抗，普遍采⽤分裂导线。
6. 分裂导线由数根相同的钢芯铝绞线并联构成，每相导线分裂成若⼲根，各根导线之间每隔⼀定长度⽤⾦具⽀撑，以固定尺⼨。
电气工程基础知识点汇总1. 单相导线线路电抗：0157.0lg 1445.0x 1+=rD m2. 分裂导线线路电抗：n0157.0lg1445.0x eq 1+=r D m 3. 双绕组变压器等值电路：注意单位！U N －KV ，折算到哪一侧参数，用相应的额定电压U N ； S N －MVA221000N N K T S U P R ∆=NNK T S U U X 2*100%= 201000N T U P G ∆=20*100%NNT U S I B = 4. 三绕组变压器等值电路： 电阻：221212⎪⎪⎭⎫ ⎝⎛∆=∆•N NK K S S P P ()2322323,min ⎥⎦⎤⎢⎣⎡∆=∆•N N N K K S S S P P 233131⎪⎪⎭⎫ ⎝⎛∆=∆•NNK K S S P P 22331121K K K K P P P P ∆-∆+∆=∆22111000NNK T S U P R ∆= 电抗：2%%%%2331121K K K K U U U U -+=NNK T S U U X 211*100%= 5. 标幺值计算：B B B U S I 3=BBB S U Z 2= 一般选定S B 、U B ，以平均额定电压U av =1.05U N 做基准值不同基准值的标幺值之间的变换22**BB N N N B U SS U X X •= 6. 多电压级电网中参数的归算 7. ()221'⋅⋅⋅=k k X XX 归算后的值，X ’归算前的值，k 1、k 2经过的变压器的变比8. 电压降落2221U QR PX j U QX PR U U -++=- 线路功率损()jX R U Q P S ++=∆2222 9. 变压器的有功损耗20⎪⎪⎭⎫ ⎝⎛∆+∆=∆N CK T SS P P P n 台变压器并联运行有功损耗()20n ⎪⎪⎭⎫ ⎝⎛∆+∆=∆NCK T nSS P n P n P 10. 变压器的无功损耗⎥⎥⎦⎤⎢⎢⎣⎡⎪⎪⎭⎫ ⎝⎛+=∆20100%100%N CK N T S S U I S Q 11. 输电线路有功功率ϕSIN XUU P 21=12. 输电线路无功()XU U U Q 221-=13. 输电线路空载运行电压222122U BRj U BX U U +-= 14. 中枢点电压调整方式：逆调压（供电距离长，负荷变动大）：大负荷1.05U N ，小负荷U N顺调压（供电距离近，负荷变动小）：大负荷>1.025小负荷<1.075恒调压：1.02-1.05U N15. 电容调压计算补偿容量min22'min2U U U U NT ⨯='m in 2U 为最小负荷归算到高压侧电压，U 2min 为要求最小电压，U T 为计算得到的变压器分接头电压，选定最接近的分接头U 1T ，确定变压器变比NTU U k 21= U 2N 变压器低压侧额定电压()XU kUkU Q C C C 'max2max 2max2-= m ax 2C U 为要求最大电压，'ax 2m U 为最大负荷归算到高压侧电压，Q C 为补偿容量得到Q C 代入最大负荷处，用潮汐电流计算得到'ax 2m U ，然后除以变比k ，同要求电压比较，同时'm in 2U 也除以k 比较。
第一章1、由生产、输送、分配与消费电能得各种电气设备连接在一起而组成得整体称为电力系统。
2、输送与分配电能得部分称为电力网,或电力网络,包括升、降压变压器与各种电压等级得输电线路。
电力网+ 发电机= 电力系统(输送,分配)动力系统:包括所有,把水轮机也包进去3、输送功率一定时,输电电压越高,电流越小,导线电阻一定时,导线损耗也相应减小。
理论上,输电线路得输电能力与输电电压得平方成正比。
4、国家从设备设计制造角度考虑,为保证生产得系列性,就规定了一系列得标准得电压等级,又称额定电压。
3/6/10/35/110/220/330/5005、同一个电压等级下(同一行中),各种设备得额定电压并不完全相等。
6、电压等级越高,传输功率随传输距离增大下降得越快。
7、我国规定电力系统得额定频率为50Hz,简称工频或基频。
频率:50Hz 允许偏移:±0、2~±0、5Hz 与有功功率有关电压:35kV及以上得允许偏差为±5%10kV及以下得允许偏差为±7% 与系统得无功功率有关波形:6~10kV供电电压得波形畸变率不超过4%0、38kV供电电压得波形畸变率不超过5%8、每一个负荷都只能沿唯一得路径取得电能得网络,称为开式网络。
有备用接线得网络中,每一个负荷点至少通过两条线路从不同得方向取得电能,统称为闭式网络。
第二章1、电力线路包括:输电线路与配电线路。
从结构上分为:架空线路、电缆线路2、架空线路由导线、避雷线(即架空地线)、杆塔、绝缘子与金具等主要部件组成。
3、导线型号后得数字代表主要载流部分(非整根导线)额定截面积得平方毫米数4、绝缘子片数越多,电压等级越高5、在220kV及以上得超高压架空线路上,为了减小电晕放电与单位长度电抗,普遍采用分裂导线。
6、分裂导线由数根相同得钢芯铝绞线并联构成,每相导线分裂成若干根,各根导线之间每隔一定长度用金具支撑,以固定尺寸。
所用得导线根数称分裂数,常用得有2、3与4分裂。
1、直流输电优点优点：与交流输电相比，直流输电具有稳定性好，控制灵活等优点，特别适合于跨海输电、大区域电网互联、远距离输电及风力发电等非工频系统与工频系统的联网。
在输电线路导线截面相等、对地绝缘水平相同的条件下，双极直流输电的线路造价及功率损耗均比三相交流输电要少，约为其2/3。
直流输电的缺点:1.由于触发角和逆变角的存在，不论换流装置是工作于整流状态还是逆变状态，其交流侧的电流相位总会滞后于电压相位，因此换流装置在运行中要消耗大量无功功率。
正常运行时，整流侧所需的无功功率为直流功率的30%-50%，逆变侧为40%-60%，所以必须进行无功功率补偿。
2.换流装置在运行中会同时在换流站的交流侧和直流侧产生谐波电压和谐波电流，为了抑制谐波，在交流侧和直流侧都需要装设滤波装置，在直流侧还需装设平波电抗器。
3.由于换流装置要用大量容量大，电压高的可控硅阀器件，换流站的造价较高，部分抵消了因线路投资低而带来的经济效益。
4.直流高压断路器不能利用电流过零的条件来熄弧，其制造困难，限制了直流输电向多端直流电网的发展。
2、潜供电流的定义在超高压线路运行中，时常会发生因雷击闪络等原因所产生的单相电弧接地故障。
在具有单相重合闸的线路中，当故障相被切除后，通过健全相对故障相的静电和电磁耦合，在接地电弧通道中仍将流过不大的感应电流，称为潜供电流或二次电流。
3灵活交流输电系统：以大功率可控硅部件组成的电子开关代替现有的机械开关，灵活自如地调节电网电压、功角和线路参数。
使电力系统变得更加灵活、可控、安全可靠。
从而能在不改变现有电网结构的情况下提高系统的输送能力，增加其稳定性 。
FACTS 控制设备接入电力系统的方式：并联型：静止无功补偿器SVC 静止同步调相器STATCOM串联型：可控串联补偿器TCSC 混合型：统一潮流控制器UPFC4名词解释：1、输电线路的耐雷水平：在线路防雷设计中把线路绝缘不发生闪络的最大雷电流幅值叫耐雷水平。
注册电气工程师考试基础知识复习讲义(三)份注册电气工程师考试基础知识复习讲义 11 已知r=3ω,xl=15ω,xc=11ω,将它们串联时,总阻抗z等于(c).a.29ω;b.7ω;c.5ω;d.3ω.2 正弦电路中电容元件的无功功率表达式是(a).a.qc=u2ωc;b.qc=i2ωc;c.qc=xci2;d.3 电磁感应过程中,回路中所产生的电动势是由(b)决定的.a.通过回路的磁通量;b.回路中磁通量变化率;c.回路所包围的面积;d.回路边长.4 某工频正弦电流,当t=0,i(0)=5a为最大值,则该电流解析式是(c).a.i=5sin(100πt-90°);b.i=5sin(100πt+90°)?;c.i=5sin(100πt+90°);d.i=5sin(100πt).5 通电导体在磁场中所受的力是(c).a.电场力;b.磁场力;c.电磁力;d.引力.注册电气工程师考试基础知识复习讲义 21. 用途：各种导线的载流量(安全电流)通常可以从手册中查找。
但利用口诀再配合一些简单的心算,便可直接算出,不必查表。
导线的载流量与导线的载面有关,也与导线的材料(铝或铜),型号(绝缘线或裸线等),敷设方法(明敷或穿管等)以及环境温度(25度左右或更大)等有关,影响的因素较多,计算也较复杂。
10 下五，1 0 0 上二。
2 5 ，3 5 ，四三界。
7 0 ，95 ，两倍半。
穿管温度，八九折。
裸线加一半。
铜线升级算。
3.说明：口诀是以铝芯绝缘线,明敷在环境温度25 度的条件为准。
若条件不同, 口诀另有说明。
绝缘线包括各种型号的橡皮绝缘线或塑料绝缘线。
口诀对各种截面的载流量(电流,安)不6 平方毫米的,按10 下五,算得载流量为30 安。
150 平方毫米的,按100 上二,算得载流量为300 安。
70 平方毫米的`,按70~95 两倍半,算得载流量为175安。
从上面的排列还可以看出,倍数随截面的增大而减小。
电气工程基础电气工程基础是电气工程专业学习的第一门入门课程，是学习电气工程的基础知识的重要组成部分。
电气工程基础主要涉及电路基本知识、电磁场理论和传感器等方面的内容。
本文将从电路、电磁场和传感器三个方面来介绍电气工程基础的相关内容。
一、电路基本知识电路基本知识是电气工程的基础，它包括电流、电压、电阻的概念和关系，以及直流回路和交流回路的分析等内容。
电流是指电荷的流动，是电气信号传输的基础。
电压是电场力量的表现，是驱动电流流动的动力。
电阻是指电流在电路中受阻碍的程度。
直流回路是指电流方向不变的电路，交流回路是指电流方向周期性改变的电路。
在电路分析中，我们可以利用基尔霍夫定律和欧姆定律来解决各种电路分析问题。
基尔霍夫定律包括基尔霍夫电流定律和基尔霍夫电压定律，它们是电路分析中重要的基本定律。
基尔霍夫电流定律指出，在电路中，流入某个节点的电流等于流出该节点的电流的代数和。
基尔霍夫电压定律指出，在电路中，沿着闭合回路的各个电压代数和为零。
欧姆定律指出，电流和电压之间存在线性关系，电阻是电流和电压之间的比值。
二、电磁场理论电磁场理论是电气工程基础中的重要内容，它研究电荷和电流所产生的电场和磁场的性质和相互作用。
电场是由电荷产生的力场，包括静电场和变化的电场。
静电场是由静止电荷产生的电场，它的性质由库仑定律描述。
变化的电场是由电流和变化的电荷所产生的电场，它遵循麦克斯韦方程组。
磁场是由电流所产生的力场，在电气工程中主要涉及恒定磁场和电磁感应。
恒定磁场是由恒定电流所产生的磁场，它的性质由安培定律描述。
电磁感应是由变化的磁场所产生的感应电场，根据法拉第电磁感应定律，磁场的变化会导致感应电动势的产生。
电磁场理论为电气工程中的电磁设备和电机的设计和分析提供了理论基础。
三、传感器传感器是电气工程中的重要设备，它能将非电信号转化为电信号，并对环境中的各种物理量、化学量和生物量进行检测和控制。
常见的传感器包括温度传感器、压力传感器、湿度传感器、光照传感器等。
