扭矩扳手20-100.60-300,2016.4.1.1-17.4.1

使用方法一、A型（整体式）扭矩扳手1、设定扭矩值：（1）.逆时针方向旋转锁紧手柄，松开调整轮；（2）.转动调整轮，使主标尺与副标尺（调整轮刻度）示值相加之和等于您所需要设定的扭矩值；(3).扭矩值设定后，顺时针方向旋紧锁紧手柄，扭矩值设置工作完毕。

2、将扳手方榫套入相应尺寸规格的套筒；3、将套筒套入螺母或螺栓头上4、顺时针方向均匀施力；5、当听到“咔嗒”声或感到扳手有卸力感时，即已达到所设定的扭矩值。

6、当您拧长螺栓或油管一类的螺母，套筒无法工作的情况下，此时，需要更换开口头。

（1）.在图三所表示A处压下定位销，沿脱力方向施力，即可取下扳手头。

（2）将选取后相应尺寸的开口头插入扳手杆旋转，使定位销弹入扳手头小孔内定位即可。

二、B型（分体式）扭矩扳手1.安装按图四所示，首先将对接套筒部件II插入扳手头孔内并旋转，使定位销弹入扳手头孔内定位，同样将套筒部件II通过定位销与套筒部件I连接在一起，组合完毕。

2.设定扭矩值（1）.带后盖式扭矩扳手a.压下后盖定位销，取下后盖。

b.将调整工具插入尾部调节螺栓上，转动调整手柄使主标尺的示值与副标尺的示值相加之和等于所需设定的扭矩值。

c.取下调整工具，装上后盖，使其上的定位销弹入后盖孔内即可．（2）.带调整轮扭矩扳手：扭矩值设定方法与A型扭矩扳手相同。

３．B型扭矩扳手除安装、设定扭矩值不同外，其余操作步骤与A型2-6 条相同。

产品检定1.用户应按产品标牌（或产品合格证）所示精度检定。

2.按中华人民共和国国家标准GB/T15729-1995《扭力扳手通用技术条件》中指定方法进行检定。

3.一般使用情况下应一年检定一次，当扳手使用频率教高时，用户可自行规定检定周期。

4.用户自备扭矩扳手检定仪的，可自行检定。

没有检定仪的用户，可与当地计量部门或我厂联系检定。

我厂同时生产各种规格扭矩扳手检定仪。

注意事项本产品为高精度产品，为此，厂家提醒您注意:（1）.使用中请勿强烈冲击；（2）.绝对不能当榔头使用，敲击工具；(3).扳手报警后请勿继续施力；(4).使用前请检查扳手头上的箭头是否同施力方向一致，如果不一致请将扳手头旋转180度重新安装。

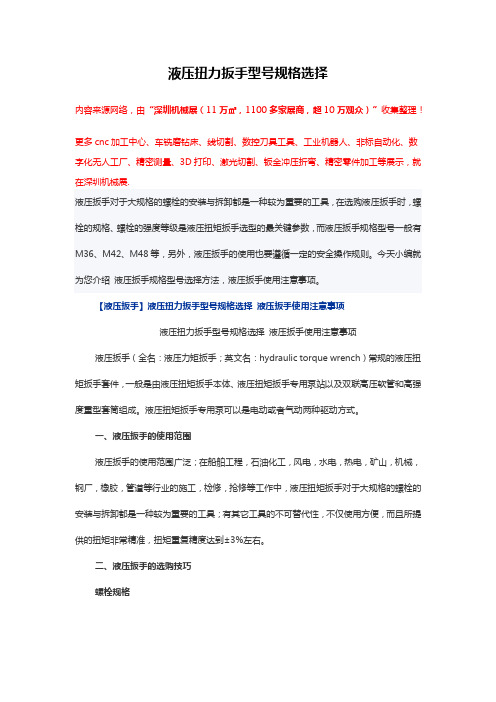

液压扭力扳手型号规格选择内容来源网络，由“深圳机械展（11万㎡，1100多家展商，超10万观众）”收集整理！更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示，就在深圳机械展.液压扳手对于大规格的螺栓的安装与拆卸都是一种较为重要的工具，在选购液压扳手时，螺栓的规格、螺栓的强度等级是液压扭矩扳手选型的最关键参数，而液压扳手规格型号一般有M36、M42、M48等，另外，液压扳手的使用也要遵循一定的安全操作规则。

今天小编就为您介绍液压扳手规格型号选择方法，液压扳手使用注意事项。

【液压扳手】液压扭力扳手型号规格选择液压扳手使用注意事项液压扭力扳手型号规格选择液压扳手使用注意事项液压扳手（全名：液压力矩扳手；英文名：hydraulic torque wrench）常规的液压扭矩扳手套件，一般是由液压扭矩扳手本体、液压扭矩扳手专用泵站以及双联高压软管和高强度重型套筒组成。

液压扭矩扳手专用泵可以是电动或者气动两种驱动方式。

一、液压扳手的使用范围液压扳手的使用范围广泛；在船舶工程，石油化工，风电，水电，热电，矿山，机械，钢厂，橡胶，管道等行业的施工，检修，抢修等工作中，液压扭矩扳手对于大规格的螺栓的安装与拆卸都是一种较为重要的工具；有其它工具的不可替代性，不仅使用方便，而且所提供的扭矩非常精准，扭矩重复精度达到±3%左右。

二、液压扳手的选购技巧螺栓规格一般有几种规格，例如M36、M42、M48，如果不说螺母多大，是按公制螺栓螺母副配套筒的对边，M36在的螺母六角对边是55，M42是65，M48是75。

如螺栓规格跨度太大，而且扭矩跨度较大，那预紧这些螺栓就必然要选用两种型号扳手。

螺栓扭矩提醒：螺栓的规格、螺栓的强度等级是液压扭矩扳手选型的最关键参数,螺栓不同，扭矩不同，同样的螺栓强度等级不同扭矩不同，同样螺栓强度等级，不同工况的扭矩也不同，用于轧机设备和化工设备上螺栓扭矩是不一样的，一般的设计图纸都会给出扭矩大小，如不给，会给出相应的标准号，如重型机器设备是采用国标—JB/T5000.10-2007，如8.8级M42的螺栓的扭矩为2744Nm；M36螺栓的扭矩为1764Nm；M48螺栓的扭矩为3920Nm；以上三种螺栓可以选一种型号的扳手。

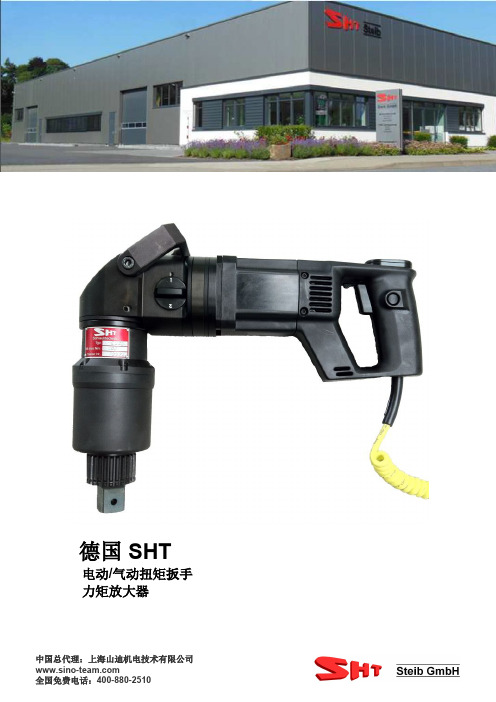

德国SHT 电动/气动扭矩扳手力矩放大器SME系列直柄电动定扭矩扳手●电源要求：220V/50Hz，无需另接液压泵或气源，使用更方便。

●无冲击连续运转，到达设定扭矩时自动停机，速度为普通液压扳手的3倍。

●Ⅰ、Ⅱ级转速设计，速度更快，效率更高。

●智能型扭矩控制系统，故障自检功能和断电记忆功能，操作更简单。

●99种不同的扭矩设置，操作方便。

●扭矩精度：±5%。

●电子扭矩过载保护系统和扭矩过载离合离合器双重保护，有效防止传动部件意外受损。

●符合人体工程学的手柄，有效降低工作强度。

SHT直柄电动定扭矩扳手型号SME120SME220SME350SME600S SME800SME1000扭矩范围200-1200Nm400-2200Nm500-3500Nm500-6000Nm800-8000Nm1000-10000NmH[mm]502529547559577612 D2[mm]9191101.5106130130 D1[mm]868698102130130 A1"1"11/2"11/2"11/2"11/2"转速15/min12/min9/min6/min6/min2/min 重量7.2kg8.0kg9.5kg11.0kg12.5kg17.0kgSME/W系列弯柄电动定扭矩扳手●电源要求：220V/50Hz，无需另接液压泵或气源，使用更方便。

●无冲击连续运转，到达设定扭矩时自动停机，速度为普通液压扳手的3倍。

●Ⅰ、Ⅱ级转速设计，速度更快，效率更高。

●智能型扭矩控制系统，故障自检功能和断电记忆功能，操作更简单。

●99种不同的扭矩设置，操作方便。

●扭矩精度：±5%。

●电子扭矩过载保护系统和扭矩过载离合离合器双重保护，有效防止传动部件意外受损。

●符合人体工程学的手柄，有效降低工作强度。

SHT弯柄电动扭矩扳手型号SME120W SME220W SME350W SME600SW SME800W SME1000W扭矩范围200-1200Nm400-2200Nm500-3500Nm500-6000Nm800-8.000Nm1000-10000NmH[mm]268295313325343378 B[mm]358358358358358358 D2[mm]9191101.5106130130 D1[mm]868698102130130 A1"1"11/2"11/2"11/2"11/2"转速15/min12/min9/min6/min6/min2/min 重量7.2kg8.0kg9.5kg11.0kg12.5kg17.0kgSMP系列直柄气动定扭矩扳手●通过控制气源压力从而实现扭矩控制，最大气源要求：6bar。

一、扭力扳手系列1.棘轮可换向预置式使用介绍此款扭力扳手精度高、结构坚固及操作方便棘轮头的设计可以顺时、逆时切换，棘轮齿数为45齿精度：3%（500N.m以上精度为4%），优于国际上扭力扳手的标准精度手柄有防滑设计手柄尾端调整锁紧装置可防止在操作过程中，将已设定好的扭力值因操作失误，导致扭力值不准确双刻度视窗可精确的设定扭力值，极小的分辨率公制产品编号驱动方榫范围长度宽度重量N.m Lb.ft mm mm kgCM1012 1/4" 2.5-12 20-105 * 288 38 0.54 CM1020 1/4" 4.0-20 30-180 * 288 38 0.54 CM2030 3/8" 4.5-30 50-250 * 316 38 0.68 CM2060 3/8" 10-60 9-45 385 38 0.82 CM3060 1/2" 10-60 9-45 385 38 0.82 CM2125 3/8" 25-125 20-90 440 38 0.90 CM3125 1/2" 25-125 20-90 440 38 0.90 CM3200 1/2" 40-200 30-150 465 40 1.02 CM3335 1/2" 65-335 50-250 525 40 1.16 CM4335 3/4" 65-335 50-250 525 40 1.20 CM3335L 1/2" 65-335 50-250 702 40 1.95CM4335L 3/4" 65-335 50-250 702 40 2.00 CM4500 3/4" 100-500 80-400 840 60 4.04 CM4800 3/4" 160-800 120-600 1040 60 4.93 CM5800 1" 160-800 120-600 1040 60 4.93 CM41000 3/4" 200-1000 150-750 1040 60 4.93 CM51000 1" 200-1000 150-750 1040 60 4.93 CM51500 1" 300-1500 200-1100 1250 72 8.20 CM52000 1" 400-2000 300-1500 1250 72 8.20 CM53000 1" 600-3000 400-2200 1250 72 9.50 *单位为Lb.in英制产品编号驱动方榫范围长度宽度重量Lb.ft N.m mm mm kgC1200 1/4" 40-200 * 4.0-22 275 38 0.54C2250 3/8" 50-250 * 60-280 * 310 38 0.68C2100 3/8" 20-100 25-135 420 38 0.90C3100 1/2" 20-100 25-135 420 38 0.90C3150 1/2" 30-150 40-200 460 40 1.02C3250 1/2" 50-250 70-340 520 40 1.16C4250 3/4" 50-250 70-340 520 40 1.20C3250L 1/2" 50-250 70-340 700 40 1.95C4250L 3/4" 50-250 70-340 700 40 2.00C4400 3/4" 80-400 100-550 840 60 4.04C4600 3/4" 100-600 150-800 1040 60 4.93C5600 1" 100-600 150-800 1040 60 4.93 *英制单位为Lb.in , 公制单位为dN.m2.头部可交换预置式使用介绍此款扭力扳手精度高、结构坚固及操作方便头部形式有：9X12mm 14X18mm凹方孔24X32mm 27X36mm凹方孔精度：3%（500N.m以上精度为4%），优于国际上扭力扳手的标准精度手柄有防滑设计手柄尾端调整锁紧装置可防止在操作过程中，将已设定好的扭力值因操作失误，导致扭力值不准确双刻度视窗可精确的设定扭力值，极小的分辨率此款扳手头部的应用十分广泛，比一般的套筒使用更便利搭配使用的头部请参照插件部分产品编号凹方孔尺寸范围长度宽度重量N.m Lb.ft mm mm kgCMH912 9X12 2.5-12 20-105 * 281 38 0.44 CMH920 9X12 4.0-20 30-180 * 281 38 0.44 CMH930 9X12 4.5-30 50-250 * 299 38 0.58 CMH960 9X12 10-60 9-45 368 38 0.72 CMH9125 9X12 25-125 20-90 423 38 0.80 CMH14200 14X18 40-200 30-150 457 38 0.92 CMH14335 14X18 65-335 50-250 517 38 1.06 CMH14335L 14X18 65-335 50-250 694 38 1.85 CMH24500 24X32 100-500 80-400 840 56 4.04 CMH24800 24X32 160-800 120-600 1040 56 4.93 CMH241000 24X32 200-1000 150-750 1040 56 4.93 CMH271500 27X36 300-1500 200-1100 1250 64 8.00 CMH272000 27X36 400-2000 300-1500 1250 64 8.00CMH273000 27X36 600-3000 400-2200 1250 64 9.30 *单位为Lb.in英制产品编号凹方孔尺寸范围长度宽度重量Lb.ft N.m mm mm kgCH9200 9X12 40-200* 4.0-22 260 38 0.44CH9250 9X12 50-250* 60-280* 295 38 0.58CH9100 9X12 20-100 25-135 405 38 0.80CH14150 14X18 30-150 40-200 455 38 0.92CH14250 14X18 50-250 70-340 515 38 1.06CH14250L 14X18 50-250 70-340 695 38 1.85CH24400 24X32 80-400 100-550 840 56 4.04CH24600 24X32 100-600 150-800 1040 56 4.93 *英制单位为Lb.in , 公制单位为dN.m3.迷你型棘轮可换向预置式使用介绍此款扭力扳手精度高、结构坚固及操作方便棘轮头的设计可以顺时、逆时切换，棘轮齿数为45齿精度：3%，优于国际上扭力扳手的标准精度手柄有防滑设计全金属，更耐用全新拉推定位式锁紧机构公制产品编号驱动方榫范围长度宽度重量N.m Lb.in mm mm kgGSM15 1/4" 1-5 10-45 240 28 0.35 GSM110 1/4" 2-10 20-90 252 28 0.35 GSM115 1/4" 3-15 30-140 266 28 0.35 英制产品编号驱动方榫范围长度宽度重量Lb.in N.m mm mm kgGS150 1/4" 10-50 1-5.5 240 28 0.35GS1100 1/4" 20-100 2-11 252 28 0.35GS1150 1/4" 30-150 3-17 266 28 0.35 4.迷你型头部可交换预置式使用介绍此款扭力扳手精度高、结构坚固及操作方便头部形式有：ф12mm凸圆头精度：3%，优于国际上扭力扳手的标准精度手柄有防滑设计全金属，更耐用全新拉推定位式锁紧机构搭配使用的头部请参照圆孔插件部分公制产品编号凸圆头尺寸范围长度宽度重量N.m Lb.in mm mm kgGSMR125 ф12 1-5 10-45 230 28 0.30 GSMR1210 ф12 2-10 20-90 242 28 0.30 GSMR1215 ф12 3-15 30-140 256 28 0.30 英制产品编号凸圆头尺寸范围长度宽度重量Lb.in N.m mm mm kgGSR1250 ф12 10-50 1-5.5 230 28 0.30GSR12100 ф12 20-100 2-11 242 28 0.30GSR12150 ф12 30-150 3-17 256 28 0.30 5. 棘轮可换向全金属预置式使用介绍此款扭力扳手精度高、结构坚固及操作方便棘轮头的设计可以顺时、逆时切换，棘轮齿数为45齿精度：3%（500N.m以上精度为4%），优于国际上扭力扳手的标准精度手柄有防滑设计全金属，更耐用全新拉推定位式锁紧机构公制产品编号驱动方榫范围长度宽度重量N.m Lb.ft mm mm kgGM112 1/4" 2.5-12 20-105 * 290 38 0.68GM120 1/4" 4.0-20 30-180 * 290 38 0.68 GM230 3/8" 4.5-30 50-250 * 318 38 0.82 GM260 3/8" 10-60 9-45 388 38 0.96 GM360 1/2" 10-60 9-45 388 38 0.96 GM2125 3/8" 25-125 20-90 443 38 1.04 GM3125 1/2" 25-125 20-90 443 38 1.04 GM3200 1/2" 40-200 30-150 468 40 1.16 GM3335 1/2" 65-335 50-250 528 40 1.30 GM4335 3/4" 65-335 50-250 528 40 1.34 GM3335L 1/2" 65-335 50-250 700 40 2.10 GM4335L 3/4" 65-335 50-250 700 40 2.15 GM4500 3/4" 100-500 80-400 855 60 5.00 GM4800 3/4" 160-800 120-600 1055 60 5.90 GM5800 1" 160-800 120-600 1055 60 5.90 GM41000 3/4" 200-1000 150-750 1055 60 5.90 GM51000 1" 200-1000 150-750 1055 60 5.90 GM51500 1" 300-1500 200-1100 1260 72 9.20 GM52000 1" 400-2000 300-1500 1260 72 9.20 GM53000 1" 600-3000 400-2000 1260 72 10.5 *单位为Lb.in英制产品编号驱动方榫范围长度宽度重量Lb.ft N.m mm mm kgG1200 1/4" 40-200 * 4.0-22 280 38 0.68 G2250 3/8" 50-250 * 6.0-30 315 38 0.82 G2100 3/8" 20-100 25-135 425 38 1.04 G3100 1/2" 20-100 25-135 425 38 1.04 G3150 1/2" 30-150 40-200 505 40 1.16 G3250 1/2" 50-250 70-340 525 40 1.30 G4250 3/4" 50-250 70-340 525 40 1.34 G3250L 1/2" 50-250 70-340 705 40 2.10G4250L 3/4" 50-250 70-340 705 40 2.15G4400 3/4" 80-400 100-550 855 60 5.00G4600 3/4" 100-600 150-800 1055 60 5.90G5600 1" 100-600 150-800 1055 60 5.90G51000 1" 200-1000 250-1350 1260 72 9.20G52000 1" 400-2000 500-2700 1260 72 10.50 *单位为Lb.in6.头部可交换全金属预置式使用介绍此款扭力扳手精度高、结构坚固及操作方便头部形式有：9X12mm 14X18mm凹方孔24X32mm 27X36mm凹方孔精度：3%（500N.m以上精度为4%），优于国际上扭力扳手的标准精度手柄有防滑设计全金属，更耐用全新拉推定位式锁紧机构此款扳手头部的应用十分广泛，比一般的套筒使用更便利搭配使用的头部请参照插件部分公制产品编号凹方孔尺寸范围长度宽度重量N.m Lb.ft mm mm kgGMH912 9X12 2.5-12 20-105 * 284 38 0.58 GMH920 9X12 4.0-20 30-180 * 284 38 0.58 GMH930 9X12 4.5-30 50-250 * 303 38 0.72 GMH960 9X12 10-60 9-45 372 38 0.86 GMH9125 9X12 25-125 20-90 427 38 0.94 GMH14200 14X18 40-200 30-150 460 38 1.06 GMH14335 14X18 65-335 50-250 520 38 1.20 GMH14335L 14X18 65-335 50-250 700 38 2.00 GMH24500 24X32 100-500 80-400 855 56 5.00 GMH24800 24X32 160-800 120-600 1055 56 5.90 GMH241000 24X32 200-1000 150-750 1055 56 5.90 GMH271500 27X36 300-1500 200-1100 1260 64 9.00 GMH272000 27X36 400-2000 300-1500 1260 64 9.00 GMH273000 27X36 600-3000 400-2000 1260 64 10.3 *单位为Lb.in英制产品编号凹方孔尺寸范围长度宽度重量Lb.ft N.m mm mm kgGH9200 9*12 40-200* 4.0-22 265 38 0.58 GH9250 9*12 50-250* 6.0-30 300 38 0.72 GH9100 9*12 20-100 25-135 410 38 0.94 GH14150 14*18 30-150 40-200 500 38 1.06 GH14250 14*18 50-250 70-340 520 38 1.20 GH14250L 14*18 50-250 70-340 700 38 2.00 GH24400 24X32 80-400 100-550 855 56 5.00 GH24600 24X32 100-600 150-800 1055 56 5.90 GH271000 27X36 200-1000 250-1350 1260 64 9.00GH272000 27X36 400-2000 500-2700 1260 64 10.30 *单位为Lb.in7.棘轮可换向全金属预置式（头部可转动）使用介绍此款扭力扳手精度高、结构坚固及操作方便棘轮头的设计可以顺时、逆时切换，棘轮齿数为45齿精度：3%，优于国际上扭力扳手的标准精度活动头部可转动±15°角度手柄有防滑设计全金属，更耐用全新拉推定位式锁紧机构公制产品编号驱动方榫范围长度宽度重量N.m Lb.ft mm mm kgGM120F 1/4" 4.0-20 30-180 * 319 35 0.68 GM2125F 3/8" 25-125 20-90 468 38 1.04GM3125F 1/2" 25-125 20-90 468 38 1.04 GM3335F 1/2" 65-335 50-250 562 40 1.30 GM4335F 3/4" 65-335 50-250 562 40 1.34 *单位为Lb.in英制产品编号驱动方榫范围长度宽度重量Lb.ft N.m mm mm kgG1200F 1/4" 40-200 * 4.0-22 310 35 0.68G275F 3/8" 15-75 20-100 450 38 1.04G375F 1/2" 15-75 20-100 450 38 1.04G2100F 3/8" 20-100 25-135 450 38 1.04G3100F 1/2" 20-100 25-135 450 38 1.04G3250F 1/2" 50-250 70-340 560 40 1.30G4250F 3/4" 50-250 70-340 560 40 1.34 *单位为Lb.in8.棘轮可换向UB牌预置式使用介绍此款扭力扳手精度高、结构坚固及操作方便棘轮头的设计可以顺时、逆时切换，棘轮齿数为45齿精度：4%手柄有防滑设计手柄尾端调整扭矩，锁紧可靠公制产品编号驱动方榫范围长度宽度重量N.m mm mm kgUM1012 1/4" 3-12 297 30 0.55 UM1020 1/4" 4.0-20 297 30 0.55 UM2030 3/8" 6-30 338 38 0.70 UM2060 3/8" 10-60 371 38 0.75 UM2100 3/8" 20-100 420 38 0.85 UM3150 1/2" 30-150 446 42 0.90UM3200 1/2" 40-200 465 42 1.00 UM3250 1/2" 50-250 530 42 1.10 UM3340 1/2" 60-340 570 42 1.20 英制产品编号驱动方榫范围长度宽度重量Lb.ft mm mm kgU1150 1/4" 30-150 * 297 30 0.55U2250 3/8" 50-250 * 338 38 0.70U2500 3/8" 100-500 * 371 38 0.75U21000 3/8" 200-1000 * 420 38 0.85U3100 1/2" 20-100 446 42 0.90U3150 1/2" 30-150 465 42 1.00U3200 1/2" 40-200 530 42 1.10U3250 1/2" 50-250 570 42 1.20 *英制单位为Lb.in9.棘轮可换向定值式使用介绍此款扭力扳手精度高、结构坚固及操作方便棘轮头的设计可以顺时、逆时切换，棘轮齿数为45齿精度：3%（500N.m以上精度为4%），优于国际上扭力扳手的标准精度手柄有防滑设计此款扳手被大量应用在工厂的流水线上扭力值设定：需通过扭力测试仪来设定值，如诺特测试仪若需要由工厂在出厂前设定，请在订单上注明扭力值产品编号驱动方榫范围长度宽度重量N.m Lb.ft mm mm kgP112 1/4" 2.5-12 20-105 * 260 38 0.48 P120 1/4" 8-20 60-180 * 260 38 0.48 P230 3/8" 10-30 90-250 * 280 38 0.62 P260 3/8" 20-60 15-45 320 38 0.76P360 1/2" 20-60 15-45 320 38 0.76P2125 3/8" 50-125 40-90 400 38 0.84P3125 1/2" 50-125 40-90 400 38 0.84P3200 1/2" 80-200 60-150 445 40 0.96P3335 1/2" 120-335 90-250 510 40 1.10P4335 3/4" 120-335 90-250 510 40 1.14P3335L 1/2" 120-335 90-250 690 40 1.90P4335L 3/4" 120-335 90-250 690 40 1.95P4500 3/4" 200-500 150-400 830 60 4.00P4800 3/4" 300-800 225-600 1030 60 4.90P5800 1" 300-800 225-600 1030 60 4.90P41000 3/4" 400-1000 300-750 1030 60 4.90P51000 1" 400-1000 300-750 1030 60 4.90P51500 1" 600-1500 400-1100 1250 72 8.20P52000 1" 800-2000 600-1500 1250 72 8.20P53000 1" 1200-3000 800-2200 1250 72 9.50 *单位为Lb.in10.头部可交换定值式使用介绍此款扭力扳手精度高、结构坚固及操作方便头部形式有：9X12mm 14X18mm凹方孔24X32mm 27X36mm凹方孔精度：3%（500N.m以上精度为4%），优于国际上扭力扳手的标准精度手柄有防滑设计此款扳手被大量应用在工厂的流水线上扭力值设定：需通过扭力测试仪来设定值，如诺特测试仪若需要由工厂在出厂前设定，请在订单上注明扭力值此款扳手头部的应用十分广泛，比一般的套筒使用更便利搭配使用的头部请参照插件部分产品编号凹方孔尺寸范围长度宽度重量N.m Lb.ft mm mm kgPH912 9X12 2.5-12 20-105 * 245 28 0.38PH920 9X12 8-20 60-180 * 245 28 0.38PH930 9X12 10-30 90-250 * 265 28 0.52PH960 9X12 20-60 15-45 305 28 0.66PH9125 9X12 50-125 40-90 385 28 0.74PH14200 14X18 80-200 60-150 440 32 0.86PH14335 14X18 120-335 90-250 505 32 1.00PH14335L 14X18 120-335 90-250 685 32 1.80PH24500 24X32 200-500 150-400 830 56 4.00PH24800 24X32 300-800 225-600 1030 56 4.90PH241000 24X32 400-1000 300-750 1030 56 4.90PH271500 27X36 600-1500 400-1100 1250 64 8.00PH272000 27X36 800-2000 600-1500 1250 64 8.00PH273000 27X36 1200-3000 800-2200 1250 64 9.30 *单位为Lb.in11.棘轮可换向电子数显式（普通型）使用介绍此款扭力扳手精度高、结构坚固及操作方便棘轮头的设计可以顺时、逆时切换，棘轮齿数为45齿多种扭力单位选择：Nm；Lb.in；Lb.ft带背景灯的大屏幕显示带报警灯和报警声最大值保持功能手动复位，显示设定值满负载的20%-100%内，精度：2%省电模式公制产品编号驱动方榫范围长度宽度重量N.m Lb.ft mm mm kgEM120 1/4" 2.0-20 17.7-177 * 365 41 0.60 EM220 3/8" 2.0-20 17.7-177 * 365 41 0.60 EM230 3/8" 3.0-30 26.5-265 * 365 41 0.60 EM250 3/8" 5-50 44.2-442 * 390 41 0.68 EM2100 3/8" 10-100 7.4-74 420 41 0.73 EM3100 1/2" 10-100 7.4-74 420 41 0.73 EM3200 1/2" 20-200 14.7-147 460 41 0.85 EM3300 1/2" 30-300 22.1-221 590 41 1.21 EM4300 3/4" 30-300 22.1-221 590 41 1.25 *单位为Lb.in英制产品编号驱动方榫范围长度宽度重量Lb.ft N.m mm mm kgE1150 1/4" 15-150 * 1.7-17 365 41 0.60 E2150 3/8" 15-150 * 1.7-17 365 41 0.60 E2300 3/8" 30-300 * 3.4-34 365 41 0.60 E2100 3/8" 10-100 13.5-135 420 41 0.73 E3100 1/2" 10-100 13.5-135 420 41 0.73 E3250 1/2" 25-250 34-340 590 41 1.21 E4250 3/4" 25-250 34-340 590 41 1.25 *单位为Lb.in12.头部可交换电子数显式（普通型）使用介绍此款扭力扳手精度高、结构坚固及操作方便头部形式有：9X12mm 14X18mm凹方孔多种扭力单位选择：Nm；Lb.in；Lb.ft带背景灯的大屏幕显示带报警灯和报警声最大值保持功能手动复位，显示设定值满负载的20%-100%内，精度：2%省电模式此款扳手头部的应用十分广泛，比一般的套筒使用更便利搭配使用的头部请参照插件部分公制产品编号凹方孔尺寸范围长度宽度重量N.m Lb.ft mm mm kgEMH920 9*12 2.0-20 17.7-177 * 365 41 0.50 EMH930 9*12 3.0-30 26.5-265 * 365 41 0.50 EMH950 9*12 5-50 44.2-442 * 390 41 0.58 EMH9100 9*12 10-100 7.4-74 420 41 0.63 EMH14200 14*18 20-200 14.7-147 460 41 0.75 EMH14300 14*18 30-300 22.1-221 590 41 1.11 *单位为Lb.in英制产品编号凹方孔尺寸范围长度宽度重量Lb.ft N.m mm mm kgEH9150 9*12 15-150 * 1.7-17 365 41 0.50EH9300 9*12 30-300 * 3.4-34 365 41 0.50 EH9100 9*12 10-100 13.5-135 420 41 0.63 EH14250 14*18 25-250 34-340 590 41 1.11 *单位为Lb.in棘轮可换向电子数显式（头部可转动）使用介绍此款扭力扳手精度高、结构坚固及操作方便棘轮头的设计可以顺时、逆时切换，棘轮齿数为45齿活动头部可转动±15°角度多种扭力单位选择：Nm；Lb.in；Lb.ft带背景灯的大屏幕显示带报警灯和报警声最大值保持功能手动复位，显示设定值满负载的20%-100%内，精度：2%省电模式公制产品编号驱动方榫范围长度宽度重量N.m Lb.ft mm mm kgEM120F 1/4" 2.0-20 17.7-177 * 380 41 0.60 EM2100F 3/8" 10-100 7.4-74 445 41 0.73 EM3100F 1/2" 10-100 7.4-74 445 41 0.73 EM3300F 1/2" 30-300 22.1-221 590 41 1.01EM4300F 3/4" 30-300 22.1-221 590 41 1.05 *单位为Lb.in英制产品编号驱动方榫范围长度宽度重量Lb.ft N.m mm mm kgE1150F 1/4" 15-150 * 1.7-17 380 41 0.60E2100F 3/8" 10-100 13.5-135 445 41 0.73E3100F 1/2" 10-100 13.5-135 445 41 0.73E3250F 1/2" 25-250 34-340 590 41 1.01E4250F 3/4" 25-250 34-340 590 41 1.05 *单位为Lb.in14. 棘轮可换向电子数显式（全进口）使用介绍此款扭力扳手精度高、结构坚固及操作方便棘轮头的设计可以顺时、逆时切换，棘轮齿数为45齿多种扭力单位选择：N.m；cN.m；mkg；cmkg；Lb.ft；Lb.in；Oz.in带背景灯的大屏幕显示菜单操作模式带报警灯和报警声自动复零校验周期提示（按使用次数或使用时间）满负载的20%—100%内，精度2%起始读数是最大值的2%可使用标准5号电池和相应的可充电电池（使用时间可达200小时），省电模式超扭力提示头部可交换电子数显式（全进口）使用介绍此款扭力扳手精度高、结构坚固及操作方便头部形式有：9X12mm 14X18mm凹方孔多种扭力单位选择：N.m；cN.m；mkg；cmkg；Lb.ft；Lb.in；Oz.in带背景灯的大屏幕显示菜单操作模式带报警灯和报警声自动复零校验周期提示（按使用次数或使用时间）满负载的20%-100%内，精度2%起始读数是最大值的2%可使用标准5号电池和相应的可充电电池（使用时间可达200小时），省电模式超扭力提示此款扳手头部的应用十分广泛，比一般的套筒使用更便利搭配使用的头部请参照插件部分16.指针表盘式扭力扳手使用介绍此款扭力扳手精度高、结构坚固及操作方便在整个刻度盘的20%—100%范围内,精度：3%顺时针方向单向操作防眩目的大显示盘，便于操作者读取带有记忆针，有最大值保持功能公制产品编号驱动方榫范围长度宽度重量N.m Lb.ft mm mm kgDSM12 1/4" 0-2 0-18* 310 37 0.57 DSM13 1/4" 0-3 0-25* 310 37 0.57 DSM16 1/4" 0-6 0-50* 310 37 0.57 DSM18 1/4" 0-8 0-70* 310 37 0.57 DSM212 3/8" 0-12 0-100* 310 37 0.57 DSM217.5 3/8" 0-17.5 0-150* 310 37 0.57DSM220 3/8" 0-20 0-175* 310 37 0.57DSM225 3/8" 0-25 0-225* 310 37 0.57DSM230 3/8" 0-30 0-250* 310 37 0.57DSM235 3/8" 0-35 0-300* 400 37 0.76DSM240 3/8" 0-40 0-350* 400 37 0.76DSM250 3/8" 0-50 0-35 400 37 0.76DSM260 3/8" 0-60 0-45 400 37 0.76DSM3100 1/2”0-100 0-70 480 37 0.91DSM3120 1/2”0-120 0-90 480 37 0.91DSM3140 1/2”0-140 0-100 480 37 0.91DSM3200 1/2”0-200 0-150 550 37 1.05DSM3250 1/2”0-250 0-175 550 37 1.05DSM3275 1/2”0-275 0-200 550 37 1.05DSM3350 1/2”0-350 0-250 550 37 1.05 *单位为Lb.in17.指针表盘式(全进口)使用介绍此款扭力扳手精度高、结构坚固及操作方便在整个刻度盘的20%—100%范围内，读数精度可达3%特殊的扭力驱动设计：手握的位置不影响其读数的准确性顺时针、逆时针方向双重操作防眩目的大显示盘，便于操作者读取最大值保持功能设定扭力值提示产品编号驱动方榫范围长度宽度重量加长杆N.m Lb.ft mm mm kgDM13.5 1/4”0-3.5 0-30* 280 35 0.73 无DM19 1/4”0-9 0-75* 280 35 0.73 无DM213 3/8”0-13 0-150* 280 35 0.73 无DM230 3/8”0-30 0-250* 280 35 0.73 无DM270 3/8”0-70 0-600* 280 35 0.73 无DM2F703/8”0-70 0-50 280 35 0.73 无 DM21403/8” 0-140 0-100 280 54 0.73 无 DM31401/2” 0-140 0-100 280 54 0.73 无 DM32501/2” 0-250 0-175 545 54 1.36 无 DM33501/2” 0-350 0-250 545 54 1.36 无DM45003/4” 0-480 0-350 655 75 3.18 可配 DM48003/4” 0-800 0-600 655/1220 75 4.54 1 DM514001“ 0-1400 0-1000 1955 95 9.10 1 DM52800 1“ 0-2800 0-2000 3175 95 20.9 5 *单位为Lb.in 二、扭力扳手插件系列18.方头棘轮插件.方头棘轮插件:(双向均可使用)*为客户定制特殊规格20.方头梅花插件*为特殊规格，需要按公式调整扭力值21.方头梅开插件公制22.圆孔棘轮插件23.圆孔开口插件公制24.圆孔梅花插件三.扭力螺丝刀系列25.扭力螺丝刀使用介绍特殊的释放机构提供稳定的扭力值输出锁环可以防止设置的扭力值发生意外变化可预设置扭力值，当达到设定值时，具有打滑报警功能，继续用力不会造成紧固件损坏符合美国标准，精度：6%铝柄经阳极电化处理大量使用于汽车，飞机，船舶及所有工业场合公制产品编号驱动方榫范围长度宽度重量cN.m mm mm kgSM1501/4"10-50170300.32 SM11001/4"20-100170300.32 SM12501/4"50-250170300.32 SM13601/4"60-360170300.32英制产品编号驱动方榫范围长度宽度重量Lb.in mm mm kgS11001/4"20-100*170300.32S1181/4"3-18170300.32S1361/4"6-36170300.32 *单位为Oz.in26. 定值扭力螺丝刀使用介绍特殊的释放机构提供稳定的扭力值输出当达到设定值时，具有打滑报警功能，继续用力不会造成紧固件损坏符合美国标准，精度：6%铝柄经阳极电化处理扭力值设定：需通过扭力测试仪来设定值，如诺特测试仪若需要由工厂在出厂前设定，请在订单上注明扭力值此款螺丝刀被大量应用于汽车，飞机，船舶及所有工业的流水线上公制产品编号驱动方榫范围长度宽度重量cN.m mm mm kgPS150 1/4" 10-50 140 30 0.24PS1100 1/4" 30-100 140 30 0.24PS1250 1/4" 80-250 140 30 0.24PS1360 1/4" 120-360 140 30 0.24 四．扭力倍增器系列27. 扭力倍增器使用介绍结构坚固，使用寿命长倍率比精度：5%附有两种反作用力臂每件产品附有一保护盒M3310003.3:1 1/2" 3/4" 1000 750 71 85 245/175 130 1.35 0.77+0.63 28.扭力倍增器使用介绍结构坚固，使用寿命长倍率比精度：5%≥1500N.m的产品装有反回弹安全装置，能在较狭小的空间内正常工作，同时保障使用更安全使用时，须确认反回弹安全装置与使用方向相适应产品编号倍率比输入方榫输出方榫范围 A BC(Min)C(Max)本体重反力臂重N.m Lb.ft mm mm mm mm kg kgM51000 5:1 1/2" 3/4" 1000 750 118 98 82 196 7 1.2 M51500 5:1 1/2" 1" 1500 1125 118 115 82 196 7.5 1.2 M252500 25:1 1/2" 1" 2500 1875 118 150 82 196 8.9 1.2 M253500 25:1 1/2" 11/2" 3500 2600 118 164 82 196 9.1 1.2 M254000 25:1 1/2" 11/2" 4000 3000 118 176 82 196 10.0 1.2 M256000 25:1 1/2" 11/2" 6000 4500 140 214 105 254 18.3 3.0 M258000 25:1 1/2" 11/2" 8000 6000 182 228 125 294 28 3五．扭力测试仪29.扭力测试仪使用介绍满负载的10%—100%内，精度0.5%菜单操作模式宽屏 OLED 显示，屏幕视角达170º多种扭力单位选择：N.m；cN.m；mkg；cmkg；Lb.ft；Lb.in；Oz.in起始读数是最大值的2%带报警灯和报警声自动复零自动关机过转矩：显示警告系统可使用标准5号电池和相应的可充电电池（使用时间可达180小时），省电模式语言：简易型：英文多功能：中文、英文、法文、德文、日文等多功能：校验周期提示（按使用次数或使用时间）多功能：可储存2000个数据多功能：可预设99个项目*单位为Lb.in六．用户定制产品系列30. 风电专用扭力扳手31. 瓶盖专用扭力扳手32. 非标特殊反力臂倍增器。

公制螺栓扭紧力矩Q/STB 12.521.5-2000范围：本标准适用于机械性能10.9级，规格从M6-M39的螺栓的扭紧力矩，对于使用尼龙垫圈、密封垫圈、其它非金属垫圈的螺栓，本标准不适用。

★对于设计图纸有明确力矩要求的，应按图纸要求执行。

套管螺母紧固力矩Q/STB B07833-1998材料HPb63-3Y2直通式压注油杯Q/STB B07020-1998（螺纹M6、M8*1、M10*1）紧固力矩：0.3-0.5Kg.m。

安全阀Q/STB B07029-1998（螺纹R1/8）紧固力矩：2.9-4.9Nm。

通气塞Q/STB B07030-1998 （螺纹R1/4）紧固力矩：2.94-5.88Nm。

螺塞Q/STB B07040-1998（公称直径08-10螺距1.25，12-36螺距1.5）螺栓（排气）Q/STB B07060-1998（M12*1.5）紧固力矩：58.8-78.4N.m。

软管（锥形密封）Q/STB B07100-1998软管（锥形密封）Q/STB B07123-1998（接头部螺母拧紧力矩）螺母（球头式管接头用）Q/STB B07201-1998 拧紧力矩：N.m 材料：（Q235）管接头螺母Q/STB B07202-1998拧紧力矩（Q235 / HPb 59-1）铰接螺栓Q/STB B07206-1998拧紧力矩（Q235）球头式端直通接头Q/STB B07211-1998 拧紧力矩（Q235 HPb 60-1 ）表中拧紧力矩适用于钢制接头管接头Q/STB B07212-1998紧固力矩（区分代号为5、7的件材料Q235）套管螺母Q/STB B07221-1998拧紧力矩（材料Q235）管接头Q/STB B07230-1998拧入紧固力矩（Q235）弯头（带座） Q/STB B07235-1998 、 B07236-1998 拧紧力矩喉箍 Q/STB B07281-1998 拧紧力矩U 形管夹及座Q/STB B07283-1998 螺母的紧固力矩（区分代号 2、3使用）管夹 Q/STB B07289-1998(有效紧固直径φ25-φ232) 紧固力矩：8.8±05Nm套管接头Q/STB B07290-1998套管螺母Q/STB B07833-1998软管（空调器用）Q/STB B09488-1998。

扭矩扳手使用说明书一、产品概述扭矩扳手是一种常用的工具，用于紧固螺栓和螺母时控制扭矩大小的装置。

本使用说明书旨在帮助用户正确使用扭矩扳手，确保工作安全和效率。

二、安全须知1. 在使用扭矩扳手之前，务必仔细阅读本手册，并理解其中的安全须知。

2. 在使用扭矩扳手前，请检查其外观是否完好，无损坏或腐蚀。

3. 使用前，请确认扭矩扳手的扭矩范围是否适合您的工作需求。

4. 使用扭矩扳手时，请穿戴个人防护装备，包括手套和护目镜，以确保人身安全。

5. 在使用扭矩扳手时，请注意周围环境，确保操作区域没有移动物体或其他工作人员。

6. 当扭矩扳手损坏或出现故障时，请停止使用，并寻求专业维修或更换。

三、使用方法1. 确保被紧固的螺栓或螺母与扭矩扳手匹配。

2. 调整扭矩扳手的扭矩设置，以适应需要的扭矩数值。

可通过顶部的扭矩调节钮进行调整。

3. 将扭矩扳手的方头对准螺栓或螺母的接口，并确保与工作面保持垂直。

4. 用手握住扭矩扳手的手柄，保持稳定。

使用时，避免旋转手柄。

5. 用适当的力量向下按压扭矩扳手，直到感觉到扭矩扳手发出“卡嗒”声音，并感受到一定的阻力。

6. 当听到“卡嗒”声时，表示已经达到预设的扭矩数值，此时应停止用力，避免过度紧固。

7. 紧固完成后，将扭矩扳手从螺栓或螺母接口上取下，注意轻放，以避免损坏工件。

8. 使用完毕后，及时清洁扭矩扳手，并存放在干燥、避光的地方，以延长其使用寿命。

四、注意事项1. 使用扭矩扳手时，请不要超过其额定扭矩范围，以免损坏工具和工件。

2. 在使用扭矩扳手之前，请确认其准确度是否符合需要。

如有偏差，请及时调整或更换。

3. 当扭矩扳手长时间未使用时，请在储存之前调整到最低扭矩值，以减少误差。

4. 在扭矩扳手上进行维修或调整时，请务必按照制造商的指示进行操作。

5. 在使用扭矩扳手时，应避免在扳手上添加延长杆或其他杂物，以免影响扭矩的准确传递。

五、维护与保养1. 使用扭矩扳手后，请及时清理表面的油污和脏物。
