变频器操作步骤

变频器参数设置操作步骤在工业自动化控制中，变频器广泛应用于电机的调速控制。

变频器可以根据需要调整电机的输出频率和电压，从而实现电机的精确控制。

为了使变频器能够正常工作，我们需要进行一系列参数设置。

本文将介绍变频器参数设置的操作步骤。

步骤一：进入参数设置模式1.确保变频器已经安装并连接到电源和电机。

2.打开变频器的控制面板，一般会有一个触摸屏或者按键。

3.进入参数设置模式，具体方法可以查看变频器的使用说明书。

步骤二：设置基本参数在参数设置模式下，我们需要设置一些基本参数，以适配电机和实际工作环境。

1. 设置电源电压和电机额定电压：根据实际情况设置变频器的输入电源电压和电机的额定电压，确保变频器输出电压与电机要求一致。

2. 设置变频器输出频率范围：根据实际需求，设置变频器输出频率的上下限，以适应不同的工作场景。

步骤三：设置闭环控制参数如果需要进行闭环控制，需要设置闭环控制参数。

1. 设置电机反馈信号类型：根据电机类型和反馈装置类型选择合适的反馈信号类型，常见的有编码器、霍尔传感器等。

2. 设置闭环控制模式：选择合适的闭环控制模式，如速度闭环、位置闭环等。

3. 设置反馈增益参数：根据实际情况调整反馈增益参数，以提供稳定的控制性能。

步骤四：设置保护参数为了保护电机和变频器，在参数设置中需要设置一些保护参数。

1. 设置过载保护参数：根据电机额定电流和实际工作情况，设置合适的过载保护参数，防止电机受损。

2. 设置过热保护参数：根据电机和变频器的额定温度，设置合适的过热保护参数，防止设备过热损坏。

3. 设置其他保护参数：根据实际需求设置其他保护参数，如短路保护、欠压保护等。

步骤五：保存设置参数在完成参数设置后，需要将设置参数保存到变频器中。

1. 确认所有参数设置无误后，找到保存按钮或菜单选项。

2. 选择保存功能，并按照变频器的提示进行保存操作。

3. 确认设置参数已经成功保存，并退出参数设置模式。

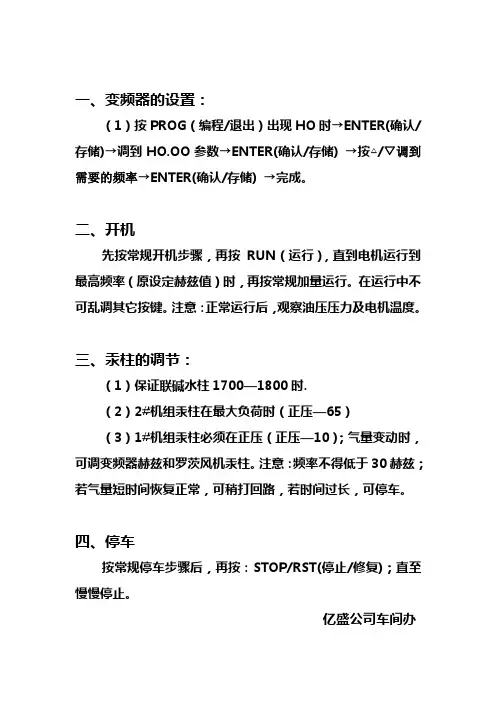

一、变频器的设置：
（1）按PROG（编程/退出）出现HO时→ENTER(确认/存储)→调到HO.OO参数→ENTER(确认/存储) →按△/▽调到需要的频率→ENTER(确认/存储) →完成。

二、开机
先按常规开机步骤，再按RUN（运行），直到电机运行到最高频率（原设定赫兹值）时，再按常规加量运行。

在运行中不可乱调其它按键。

注意：正常运行后，观察油压压力及电机温度。

三、汞柱的调节：
（1）保证联碱水柱1700—1800时.
（2）2#机组汞柱在最大负荷时（正压—65）
（3）1#机组汞柱必须在正压（正压—10）；气量变动时，可调变频器赫兹和罗茨风机汞柱。

注意：频率不得低于30赫兹；若气量短时间恢复正常，可稍打回路，若时间过长，可停车。

四、停车
按常规停车步骤后，再按：STOP/RST(停止/修复)；直至慢慢停止。

亿盛公司车间办
2012年3月4日。

变频器参数设置操作步骤
变频器参数设置的操作步骤如下：
1.连接电源：首先，您需要将变频器连接到电源，并确保它的输入电压与您的设备的电压相匹配。

2.连接马达：将您的电机连接到变频器的输出端口。

3.进入参数设置模式：根据您的变频器型号和品牌，在手册中查找相应的参数设置指南，了解如何进入参数设置模式。

4.设置基本参数：您需要设置基本参数，例如电压、电流和频率等参数，以确保变频器可以正确地控制电机并适应您的应用需求。

4.设置高级参数：您还需要设置更高级的参数，例如加速度、减速度、电流限制和保护等参数，以确保变频器可以在适当的范围内控制电机并保护它们免受损坏。

5.保存参数设置：设置参数后，您需要将设置保存在变频器中。

根据您的设备型号和品牌，在手册中查找如何保存参数设置的说明。

6.调试和测试：完成参数设置后，您需要进行调试和测试，确保变频器可以正常工作并满足您的应用需求。

需要注意的是，这是一个基本的参数设置步骤，具体操作步骤可能会因设备型号和品牌而异。

变频器操作规程
1. 引言
本操作规程旨在规范变频器的使用和操作，以确保设备的安全
性和稳定性。

2. 设备准备
在操作变频器之前，需要进行以下准备工作：
- 检查设备是否正常工作，如有异常情况应及时通知维修人员；
- 确保设备周围安全，没有杂物和不必要的人员。

3. 变频器开机
按照以下步骤开启变频器：
1. 按下开机按钮，确保电源正常接通；
2. 检查变频器的指示灯是否亮起，如果有异常情况应停机处理；
3. 根据需要，设置变频器的参数和工作模式；
4. 确认设置完成后，按下启动按钮。

4. 变频器操作
在正常运行期间，需要注意以下事项：
- 监测设备的运行状态，如有异常应及时处理；
- 定期检查变频器的散热情况，确保设备正常散热；- 避免在高温环境下使用变频器；
- 遵循设备的额定工作电压和电流；
- 禁止私自改动设备参数，如有需要应联系维修人员。

5. 变频器停机
在停机前，应按照以下步骤操作：
1. 按下停机按钮，将设备停止运行；
2. 断开电源，确保设备处于安全状态。

6. 紧急情况处理
在发生紧急情况时，应按照以下步骤处理：
1. 立即按下紧急停机按钮，停止设备运行；
2. 迅速采取措施排除故障；
3. 如无法解决，及时联系维修人员。

7. 安全注意事项
在操作变频器时，应注意以下安全事项：
- 禁止用湿手操作变频器；
- 禁止将金属物体放入变频器内部；
- 避免变频器长时间运行，应进行适当的休息和保养。

以上就是变频器操作规程的内容，希望能够对您有所帮助。

如果有任何问题，请及时联系。

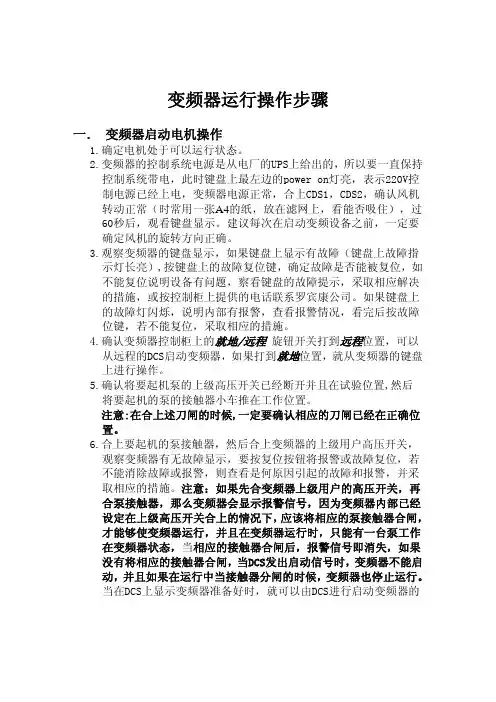

变频器运行操作步骤一． 变频器启动电机操作1.确定电机处于可以运行状态。

2.变频器的控制系统电源是从电厂的UPS上给出的，所以要一直保持控制系统带电，此时键盘上最左边的power on灯亮，表示220V控制电源已经上电，变频器电源正常，合上CDS1，CDS2，确认风机转动正常（时常用一张A4的纸，放在滤网上，看能否吸住），过60秒后，观看键盘显示。

建议每次在启动变频设备之前，一定要确定风机的旋转方向正确。

3.观察变频器的键盘显示，如果键盘上显示有故障（键盘上故障指示灯长亮）,按键盘上的故障复位键，确定故障是否能被复位，如不能复位说明设备有问题，察看键盘的故障提示，采取相应解决的措施，或按控制柜上提供的电话联系罗宾康公司。

如果键盘上的故障灯闪烁，说明内部有报警，查看报警情况，看完后按故障位键，若不能复位，采取相应的措施。

4.确认变频器控制柜上的就地/远程 旋钮开关打到远程位置，可以从远程的DCS启动变频器，如果打到就地位置，就从变频器的键盘上进行操作。

5.确认将要起机泵的上级高压开关已经断开并且在试验位置,然后将要起机的泵的接触器小车推在工作位置。

注意:在合上述刀闸的时候,一定要确认相应的刀闸已经在正确位 置。

6.合上要起机的泵接触器，然后合上变频器的上级用户高压开关，观察变频器有无故障显示，要按复位按钮将报警或故障复位，若不能消除故障或报警，则查看是何原因引起的故障和报警，并采取相应的措施。

注意：如果先合变频器上级用户的高压开关，再合泵接触器，那么变频器会显示报警信号，因为变频器内部已经设定在上级高压开关合上的情况下，应该将相应的泵接触器合闸，才能够使变频器运行，并且在变频器运行时，只能有一台泵工作在变频器状态，当相应的接触器合闸后，报警信号即消失，如果没有将相应的接触器合闸，当DCS发出启动信号时，变频器不能启动，并且如果在运行中当接触器分闸的时候，变频器也停止运行。

当在DCS上显示变频器准备好时，就可以由DCS进行启动变频器的操作。

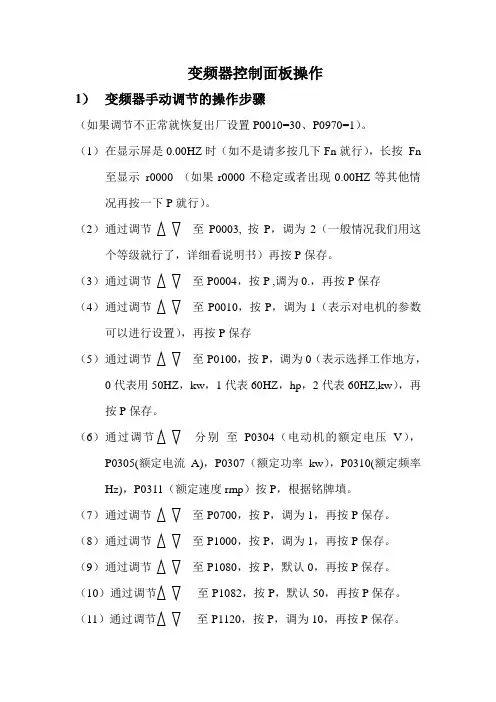

变频器控制面板操作1）变频器手动调节的操作步骤（如果调节不正常就恢复出厂设置P0010=30、P0970=1）。

（1）在显示屏是0.00HZ时（如不是请多按几下Fn就行），长按Fn 至显示r0000 （如果r0000不稳定或者出现0.00HZ等其他情况再按一下P就行）。

（2）通过调节至P0003, 按P，调为2（一般情况我们用这个等级就行了，详细看说明书）再按P保存。

（3）通过调节至P0004，按P ,调为0.，再按P保存（4）通过调节至P0010，按P，调为1（表示对电机的参数可以进行设置），再按P保存（5）通过调节至P0100，按P，调为0（表示选择工作地方，0代表用50HZ，kw，1代表60HZ，hp，2代表60HZ,kw），再按P保存。

（6）通过调节分别至P0304（电动机的额定电压V），P0305(额定电流A)，P0307（额定功率kw），P0310(额定频率Hz)，P0311（额定速度rmp）按P，根据铭牌填。

（7）通过调节至P0700，按P，调为1，再按P保存。

（8）通过调节至P1000，按P，调为1，再按P保存。

（9）通过调节至P1080，按P，默认0，再按P保存。

（10至P1082，按P，默认50，再按P保存。

（11至P1120，按P，调为10，再按P保存。

（12）通过调节至P1121，按P，调为10，再按P保存。

（13至P3900，按P，调为1，再按P保存。

这时候会出现P---- 表示在处理。

然后再长按Fn，等屏幕变化，屏幕变换后再按三下Fn就回到0.00HZ调整完毕。

注：想要手动调节频率在变频器按下后,长按Fn，出现r0000，再按下P，再通过就可以实现变频了。

2）变频器自动调节的操作步骤（1）在显示屏是0.00HZ时（如不是请多按几下Fn就行），长按Fn 至显示r0000 （如果r0000不稳定或者是出现0.00HZ等其他情况再按一下P就行）。

（2）通过调节至P0010，保证它的值为0（3）通过调节至P0700，按P，调为2，再按P保存。

变频器操作说明和主要参数一、变频器操作说明1.变频器是一种用于调节电机转速的设备，通过改变电源频率，调节电机转速并控制电机的运行方式。

2.变频器的操作面板通常包括显示屏、按键和旋转编码器等，通过操作面板可以实现对变频器的参数设置、电机启停控制以及运行状态的监测等功能。

3.首先，接通电源并确保电机与变频器的连接正确，然后按下启动按钮，变频器将开始运行。

4.通过操作面板的旋转编码器或按键，可以设置变频器的工作方式、转速范围、加速时间、减速时间等参数。

5.在运行过程中，可以通过操作面板的显示屏实时监测电机的转速、电流、温度等参数，以及变频器的运行状态。

6.如果需要停止电机运行，可以通过操作面板的停止按钮实现紧急停止，或者通过设置变频器的停机时间来实现定时停止。

二、变频器主要参数1.输入电源：变频器的输入电源通常为交流电，常见的输入电压为220V、380V等。

输入电源的频率通常为50Hz或60Hz。

2.输出电压：变频器的输出电压是控制电机转速的主要手段，通过改变输出电压的频率和大小，可以调节电机的转速。

输出电压通常为0-输入电压范围内可调。

3.频率范围：变频器的频率范围是指输出电压的变化范围，通常为0-输出电压范围内可调。

不同的变频器具有不同的频率范围，根据电机的要求选择合适的变频器。

4.过载能力：变频器的过载能力是指在一定时间内，可以承受的额定负载电流的倍数。

通常以%表示，例如150%。

5.加速时间和减速时间：变频器的加速时间和减速时间是指电机从启动到达额定转速所需的时间。

加速时间和减速时间的设定可以根据实际情况进行调整。

6.控制方式：变频器的控制方式通常有电压控制、电流控制和速度控制等。

可以根据电机的要求选择合适的控制方式。

7.过温保护：变频器通常具有过温保护功能，当电机运行过程中温度过高时，变频器会发出警报并停止电机运行，保护电机不受损坏。

8.故障诊断：变频器通常具有故障诊断功能，可以通过显示屏或指示灯显示故障代码，并提供相应的解决方案。

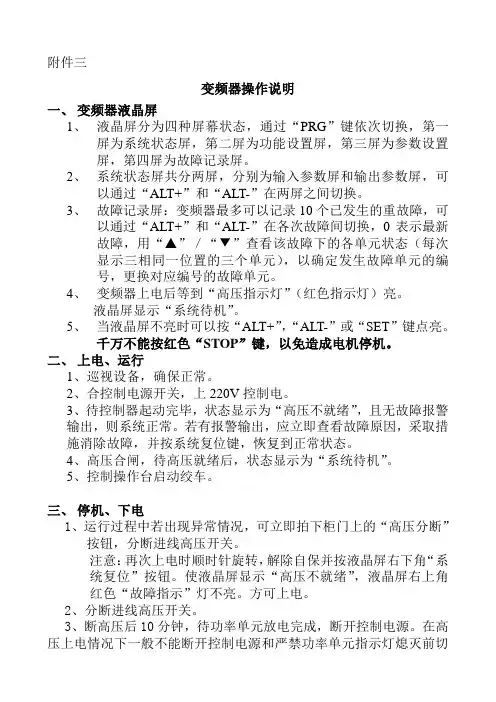

附件三变频器操作说明一、变频器液晶屏1、液晶屏分为四种屏幕状态，通过“PRG”键依次切换，第一屏为系统状态屏，第二屏为功能设置屏，第三屏为参数设置屏，第四屏为故障记录屏。

2、系统状态屏共分两屏，分别为输入参数屏和输出参数屏，可以通过“ALT+”和“ALT-”在两屏之间切换。

3、故障记录屏：变频器最多可以记录10个已发生的重故障，可以通过“ALT+”和“ALT-”在各次故障间切换，0表示最新故障，用“▲”／“▼”查看该故障下的各单元状态（每次显示三相同一位置的三个单元），以确定发生故障单元的编号，更换对应编号的故障单元。

4、变频器上电后等到“高压指示灯”（红色指示灯）亮。

液晶屏显示“系统待机”。

5、当液晶屏不亮时可以按“ALT+”，“ALT-”或“SET”键点亮。

千万不能按红色“STOP”键，以免造成电机停机。

二、上电、运行1、巡视设备，确保正常。

2、合控制电源开关，上220V控制电。

3、待控制器起动完毕，状态显示为“高压不就绪”，且无故障报警输出，则系统正常。

若有报警输出，应立即查看故障原因，采取措施消除故障，并按系统复位键，恢复到正常状态。

4、高压合闸，待高压就绪后，状态显示为“系统待机”。

5、控制操作台启动绞车。

三、停机、下电1、运行过程中若出现异常情况，可立即拍下柜门上的“高压分断”按钮，分断进线高压开关。

注意：再次上电时顺时针旋转，解除自保并按液晶屏右下角“系统复位”按钮。

使液晶屏显示“高压不就绪”，液晶屏右上角红色“故障指示”灯不亮。

方可上电。

2、分断进线高压开关。

3、断高压后10分钟，待功率单元放电完成，断开控制电源。

在高压上电情况下一般不能断开控制电源和严禁功率单元指示灯熄灭前切断控制电源。

四、日常维护HIVERT变频器具有完善的故障监测和保护功能。

故障分为轻故障和重故障，均有报警输出。

轻故障时仅发出报警，系统可以正常上电、启动及运行，但提醒操作人员及时发现并处理。

重故障时，系统立即切断高压电源，进行故障保存，并将系统锁存，此时需要操作人员查明原因并排出故障，然后进行系统复位，将变频器恢复到正常状态。

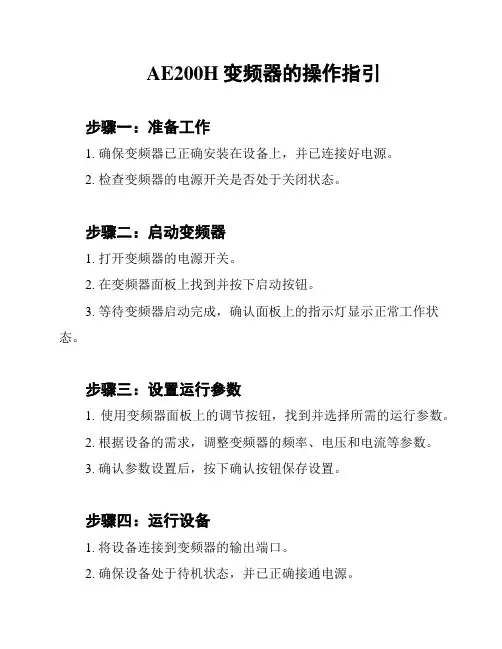

AE200H变频器的操作指引
步骤一：准备工作
1. 确保变频器已正确安装在设备上，并已连接好电源。

2. 检查变频器的电源开关是否处于关闭状态。

步骤二：启动变频器
1. 打开变频器的电源开关。

2. 在变频器面板上找到并按下启动按钮。

3. 等待变频器启动完成，确认面板上的指示灯显示正常工作状态。

步骤三：设置运行参数
1. 使用变频器面板上的调节按钮，找到并选择所需的运行参数。

2. 根据设备的需求，调整变频器的频率、电压和电流等参数。

3. 确认参数设置后，按下确认按钮保存设置。

步骤四：运行设备
1. 将设备连接到变频器的输出端口。

2. 确保设备处于待机状态，并已正确接通电源。

3. 按下变频器面板上的启动按钮，设备将开始运行。

步骤五：监控和调整
1. 在设备运行过程中，注意观察设备的工作状态。

2. 如有需要，可以通过变频器面板上的调节按钮对运行参数进行微调。

3. 如遇到异常情况或设备故障，请立即关闭变频器，并寻求专业人员的帮助。

步骤六：关闭变频器
1. 在设备使用完毕后，按下变频器面板上的停止按钮。

2. 关闭变频器的电源开关。

请按照以上操作指引正确使用AE200H变频器，如有任何问题或需要进一步的帮助，请咨询相关专业人员。

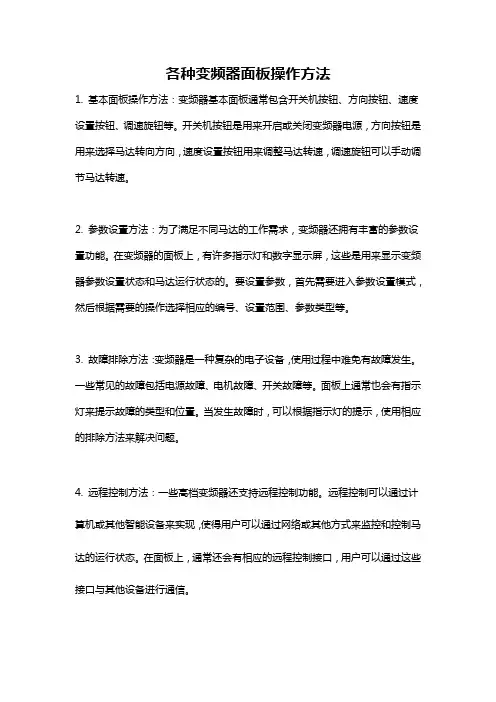

各种变频器面板操作方法
1. 基本面板操作方法：变频器基本面板通常包含开关机按钮、方向按钮、速度设置按钮、调速旋钮等。

开关机按钮是用来开启或关闭变频器电源，方向按钮是用来选择马达转向方向，速度设置按钮用来调整马达转速，调速旋钮可以手动调节马达转速。

2. 参数设置方法：为了满足不同马达的工作需求，变频器还拥有丰富的参数设置功能。

在变频器的面板上，有许多指示灯和数字显示屏，这些是用来显示变频器参数设置状态和马达运行状态的。

要设置参数，首先需要进入参数设置模式，然后根据需要的操作选择相应的编号、设置范围、参数类型等。

3. 故障排除方法：变频器是一种复杂的电子设备，使用过程中难免有故障发生。

一些常见的故障包括电源故障、电机故障、开关故障等。

面板上通常也会有指示灯来提示故障的类型和位置。

当发生故障时，可以根据指示灯的提示，使用相应的排除方法来解决问题。

4. 远程控制方法：一些高档变频器还支持远程控制功能。

远程控制可以通过计算机或其他智能设备来实现，使得用户可以通过网络或其他方式来监控和控制马达的运行状态。

在面板上，通常还会有相应的远程控制接口，用户可以通过这些接口与其他设备进行通信。

变频器手动调速方法
变频器是一种电子设备，用于控制电动机的运行速度。

手动调速方法是指使用操作面板上的调速旋钮或按键来手动调整电动机的转速。

下面是一般的手动调速步骤：
1. 打开变频器的电源，确保变频器和电动机的连接正确。

2. 按下操作面板上的开关按钮，使变频器进入手动调速模式。

3. 根据变频器的说明书或操作手册，找到调速旋钮或按键。

4. 通过旋转调速旋钮或按下调速按键，逐步调整电动机的速度。

有些变频器会显示当前的转速或百分比，您可以根据需要调整。

5. 继续调整直到达到所需的电动机转速。

请注意，手动调速方法可以根据不同的变频器型号和制造商有所不同，因此在进行手动调速之前，最好参考变频器的说明书或咨询相关专业人士的建议。

变频器安全操作规程一、引言变频器是一种用于调节机电转速的装置，广泛应用于工业领域。

为了确保工作人员的安全和设备的正常运行，制定变频器安全操作规程是非常重要的。

本文将详细介绍变频器的安全操作规程，以保障工作人员的人身安全和设备的正常运行。

二、安全操作规程1. 变频器的安装1.1 在安装变频器前，必须确保设备处于停电状态，并使用合适的绝缘手套和绝缘工具进行操作。

1.2 变频器的安装位置应远离易燃、易爆物品，并保持通风良好。

1.3 安装变频器时，应遵循创造商提供的安装指南，并确保连接正确可靠。

2. 变频器的启动与住手2.1 在启动或者住手变频器之前，必须确保工作区域内没有人员。

2.2 启动变频器时，应逐步增加转速，避免蓦地启动导致设备损坏或者人员受伤。

2.3 住手变频器时，应先将负载卸载，然后逐步降低转速，最后将电源关闭。

3. 变频器的操作3.1 操作变频器时，必须穿戴符合安全要求的个人防护装备，如安全帽、防护眼镜、防护手套等。

3.2 操作人员应熟悉变频器的控制面板和功能，确保正确操作。

3.3 在操作过程中，应注意设备运行状态，如异常声音、异味或者异常振动等，及时停机检查。

3.4 禁止擅自更改变频器的参数设置，如需调整应由专业人员进行。

4. 变频器的维护与保养4.1 定期检查变频器的连接路线和接地情况，确保电气连接可靠。

4.2 定期清洁变频器外壳和散热器，保持良好的散热效果。

4.3 定期检查变频器的冷却风扇和滤网，确保正常运转。

4.4 定期检查变频器的故障报警功能，确保及时发现并排除故障。

5. 变频器的紧急情况处理5.1 在发生紧急情况时，应即将切断变频器的电源，并采取相应的应急措施。

5.2 紧急情况处理人员应经过专业培训，熟悉紧急情况处理流程，并掌握相应的紧急救援设备和装置的使用方法。

6. 变频器的培训与教育6.1 所有操作人员必须接受变频器的安全操作培训，并持有相应的操作证书。

6.2 定期组织变频器的安全操作培训，提高操作人员的安全意识和操作技能。

电机变频器参数设置操作步骤在工业领域中，电机变频器被广泛应用于控制电动机的转速和运行频率。

合理的参数设置可以提高电机的效率，并确保系统的稳定运行。

本文将介绍电机变频器参数设置的操作步骤，以帮助你正确配置变频器并优化电机的性能。

步骤一：了解电机和负载特性在开始设置电机变频器参数之前，我们首先需要了解待控制的电机和负载特性。

这些特性包括额定功率、额定转速、最大转矩、负载类型等。

选定合适的参数配置，需要根据电机和负载的特性进行综合考虑。

步骤二：进入参数设置界面大多数电机变频器都提供了用户友好的参数设置界面。

通过连接计算机或使用设备自带的操作面板，进入参数设置界面。

步骤三：设置基本参数在参数设置界面中，我们首先需要设置一些基本参数，包括电机额定功率、额定转速、电源频率等。

这些参数对于后续的高级参数设置非常重要，应确保准确输入。

步骤四：设置控制方式根据实际需求，选择合适的控制方式。

常见的控制方式包括恒定转速控制、恒定磁通控制和矢量控制等。

根据电机和负载的特性，选择最适合的控制方式以提高系统性能。

步骤五：设置保护参数为了保护电机和系统，我们需要设置一些保护参数。

这些参数包括过流保护、过压保护、过载保护以及欠压保护等。

设置合理的保护参数可以防止电机受损并提高系统的可靠性。

步骤六：设置运行参数在参数设置界面中，还有一些与电机运行相关的参数需要配置。

这些参数包括最大/最小频率、加速度/减速度时间、启动方式等。

根据实际需求，设置合适的运行参数可以提高电机的性能和效率。

步骤七：保存和验证参数配置完成所有参数的设置后，将配置保存到电机变频器中。

然后，通过测试和验证来确保参数配置正确。

可以使用示波器、测功仪等工具来监测电机转速、电流等参数，以确保系统按照预期运行。

步骤八：参数调整和优化在实际运行中，可能需要对参数进行调整和优化以进一步提高电机性能。

通过观察电机的运行情况和性能指标，可以进行一些微调，并不断优化参数配置。

总结：本文介绍了电机变频器参数设置的操作步骤。

变频器运行操作规程变频器运行操作规程一、规范背景和目的为了确保变频器的正常运行、延长设备的使用寿命，提高生产效率和产品质量，特制定本操作规程。

二、工作职责1. 变频器操作员负责变频器的开机、运行、监控和关机等工作。

2. 变频器维修人员负责变频器的日常检修、维修和保养。

三、操作流程1. 开机操作（1）变频器操作员首先检查变频器的外观是否完好，机箱是否有异常噪音和异味。

（2）检查变频器的进、出线端子和连接线是否松动或有氧化现象。

（3）检查变频器的停机时间是否满足要求，如长时间停机需先通电预热。

（4）打开电源总开关，检查是否有电压波动的情况。

若正常，按下开机按钮。

（5）在触摸屏上确认变频器的运行参数是否设定正确，包括电机额定功率、运行频率等。

（6）点击启动按钮，变频器开始工作。

2. 运行操作（1）观察变频器运行状态，确保其正常运行。

（2）通过触摸屏监控变频器的运行参数，如电流、电压、频率等。

（3）定期检查变频器的温度，确保不超过额定温度范围。

（4）及时处理变频器故障和报警信息，避免因故障而导致停机。

3. 监控操作（1）观察变频器的工作状态，检查各个部件是否正常运行，如是否有异味、异响等。

（2）定期检测变频器的电流、电压、频率等运行参数，确保其在正常范围内。

（3）根据工艺要求调整变频器的运行频率和电流等参数。

（4）及时处理变频器故障和报警信息，确保设备运行的可靠性。

4. 关机操作（1）在停机前，先将负载卸下，减少变频器的负担。

（2）通过触摸屏切换到停机模式，确保变频器平稳停机。

（3）关闭电源总开关，切断电源供应。

五、安全防护1. 变频器操作员应穿戴好劳动防护用品，如安全帽、防护眼镜、防滑鞋等。

2. 变频器操作员禁止穿戴金属饰品和宽松的衣物，以防意外事故。

3. 在操作和维修变频器时，严禁随意触摸高压电源和运行机器。

4. 对于维修和保养变频器的人员，需要有相关的操作证书和经验。

5. 在操作和维修变频器时，要将设备停机并切断电源。

变频器操作说明讲解变频器是一种用于调节交流电机运行速度的设备。

它通过改变输入电压的频率，改变电机的转速，实现对电机的精确控制。

下面是变频器的操作说明，共分为六个方面进行讲解。

1.变频器的安装：变频器安装前需确保电源断开，并遵循相关安全操作规定。

首先，将变频器固定在平整的地方，并确保通风良好，避免过热。

其次，根据电机的额定值，接线板上正确连接输入电源和电机。

然后，将接线盒连接好，并检查接线是否牢固可靠。

最后，确认所有连接正确后，重新接通电源。

2.参数设定：变频器的参数设定是非常重要的，它可以影响变频器的性能和运行状态。

首先，根据实际需要设置变频器的基本参数，如输入电压、输出电压、频率范围等。

然后，根据驱动的负载特性设置相关参数，如加速时间、减速时间、电流限制等。

最后，根据实际应用环境进行调整，如零速保护、过载保护等。

3.控制方式选择：变频器具备多种控制方式，如键盘控制、外部控制、远程控制等。

在键盘控制模式下，可以通过按键设置频率、转速等参数。

在外部控制模式下，可以通过外部设备或信号控制变频器的运行状态。

在远程控制模式下，可以通过网络或通信接口控制变频器。

4.运行调试：变频器的运行调试非常重要，它可以确保变频器和电机的正常运行。

首先，先使变频器空载运行，观察是否出现异常情况。

然后，逐步将负载加到变频器上，观察变频器的输出电流、温度等参数是否在正常范围内。

最后，通过观察振动、噪音等指标，判断电机运行是否正常。

5.故障诊断：变频器故障诊断是必要的，它可以帮助及时解决问题，避免生产中断。

首先，根据变频器的故障指示灯，判断故障类型。

然后，通过观察变频器的显示屏和报警信息，找出故障原因。

最后，根据变频器的故障排除手册，进行故障排查和修理。

6.维护保养：变频器的维护保养是延长其使用寿命的重要措施。

首先，定期检查变频器的散热器、风扇等部件，确保通风良好，避免过热。

然后，定期清洁变频器的外壳，防止灰尘积聚。

最后，定期检查变频器的连接线路和接线盒，确保连接可靠。

变频器参数设置操作步骤抽水机引言变频器是一种用于控制电动机转速的装置，在抽水机中起到调节电动机运行速度和电流的作用。

准确设置变频器的参数对于抽水机的运行稳定性和效率至关重要。

本文将介绍变频器参数设置的操作步骤，帮助用户正确配置变频器以适配抽水机的需求。

步骤一：变频器基本参数配置首先，需要对变频器的基本参数进行配置，确保其能够适配抽水机的特性和要求。

以下是基本参数配置的步骤：1.确认变频器的额定功率和额定电压，将这些信息输入变频器的控制面板。

2.设置变频器的基本运行频率范围，根据抽水机的工作需求，一般设置在50Hz至60Hz之间。

3.根据实际情况，选择变频器的控制模式，可以是V/F控制模式或矢量控制模式。

步骤二：运行参数配置在进行运行参数配置时，需要根据抽水机的额定工作条件和运行特点进行设置。

以下是运行参数配置的步骤：1.输入抽水机的额定容量和工作电压，这些信息将作为变频器的参考。

2.设置变频器的起始频率和终止频率，起始频率为抽水机启动时的运行频率，终止频率为抽水机的最高工作频率。

3.根据抽水机的特性和运行条件，调整变频器的加速时间和减速时间，保证抽水机的起停过程平稳。

步骤三：故障保护参数配置故障保护参数将在抽水机出现异常情况时保护变频器和电机的安全运行。

以下是故障保护参数配置的步骤：1.设置变频器的过载保护参数，包括过载电流阈值和过载时间。

根据抽水机的额定电流和工作条件，设置合适的过载保护参数。

2.调整变频器的过电流保护参数，以确保抽水机在电流异常情况下能够及时停止运行，避免电机损坏。

3.设置变频器的过温保护参数，监控电机的温度，当温度超过设定值时，变频器将停止运行，避免电机过热。

步骤四：其它参数配置除了上述参数配置外，还可以根据具体需求进行其它参数的设置，以满足特定的运行要求。

以下是一些常见的其它参数配置：1.调整变频器的制动模式和制动时间，以确保抽水机在制动过程中能够平稳停止。

2.设置变频器的维护保养提示，定期提醒用户进行抽水机的保养和维修。
