变频器运行操作步骤

变频器操作规程
《变频器操作规程》
一、前言
变频器是一种用于控制电机转速的设备，具有广泛的应用范围。

为了确保安全和正常运行，需要遵循一定的操作规程。

二、操作规程
1. 接通电源前，确保变频器处于关闭状态，并检查电源线路是否接地良好。

2. 按照说明书正确接线，并严格按照额定电压、电流接入电源。

3. 在正确接通电源后，按照说明书设定变频器的各项参数，包括电压、频率等。

4. 启动前应检查电机旋转方向是否正确，如果不正确需及时更换两相的线序。

5. 启动前需确保负载正常，无阻塞等异常情况。

启动后注意观察变频器和电机运行是否正常。

6. 在运行过程中，如果发现异常情况、响声或异味，应立即停止变频器并排除故障。

7. 变频器停止后，需等待电容器放电后再进行任何操作。

三、注意事项
1. 变频器应安装在通风良好的环境，避免灰尘、潮湿等影响运行。

2. 严禁私自更改变频器的参数，必须由专业人员进行。

3. 变频器在运行过程中，不宜频繁启停，以免损坏设备。

4. 定期对变频器进行维护保养，清洁设备表面、通风口等。

5. 在变频器出现故障时，需立即停止运行并联系专业人员进行检修。

四、结语
变频器是一种需要谨慎操作的设备，只有在严格遵守操作规程的情况下，才能确保其安全运行和长期稳定使用。

希望广大操作人员严格遵守规程，避免不必要的事故发生。

变频器运行操作规程一、安全操作规程1. 工作时，禁止在变频器周围堆放杂物。

2. 禁止在变频器内部进行拆卸、改造或者修理。

3. 未经授权，禁止更换设备内部的元器件或电路。

4. 在工作过程中，禁止触摸或接近内部的电气元器件。

5. 禁止操作过程中将变频器移动或者倾斜。

6. 操作过程中，应经常观察变频器的操作状态、指示灯和报警信息。

7. 操作过程中，应注意维护设备，定期进行检查和维修。

8. 禁止在潮湿、极端温度和高温等环境中使用变频器。

9. 操作时要关注变频器的额定电压和额定电流，以保证安全操作。

10. 操作过程中，禁止使用破损的电源线、电器插头。

二、操作流程规程1. 首先要检查设备的配电箱、接地线、电源线等是否连接正常，确保操作之前，设备排除故障。

2. 打开变频器前，应先启动电动机，确认无异常情况后再打开变频器。

3. 变频器启动后，应观察设备的显示屏和指示灯，如有异常情况，应立即停止设备并检查故障。

4. 运行过程中，应严格遵守设备的安全规程和使用说明，控制设备的运行状态并保证其正常运行。

5. 遇到突发情况或异常情况，应立即按下急停按钮停止设备，检查设备故障并予以排除。

6. 严格遵守设备的维护规程，按照设备说明书进行日常维护或者定期维护。

7. 在操作过程中，保持设备周围空气流通畅通，保证设备正常散热。

三、操作注意事项1. 变频器移动或者搬运时，应注意设备的防护。

2. 在设备运行时，应定期检查设备的机械传动部分、风扇、散热器等部分是否存在异常。

3. 变频器内部的元器件和电路等，应定期清洁、检查和维修。

4. 操作过程中应根据设备的负载和运行状态及时调整变频器参数，确保设备的稳定运行。

5. 遇到疑难问题，应及时联系设备供应商或专业技术人员提供帮助。

6. 操作过程中，应严格遵守安全规章制度，确保操作安全，避免事故的发生。

变频器的操作过程需要严格按照设备的规程和使用说明进行操作。

在操作过程中，要认真观察设备的运行状态、指示灯和报警信息。

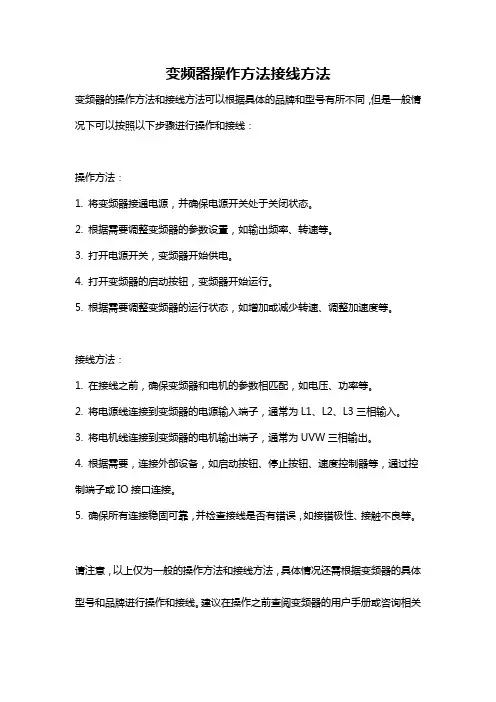

变频器操作方法接线方法
变频器的操作方法和接线方法可以根据具体的品牌和型号有所不同，但是一般情况下可以按照以下步骤进行操作和接线：
操作方法：
1. 将变频器接通电源，并确保电源开关处于关闭状态。

2. 根据需要调整变频器的参数设置，如输出频率、转速等。

3. 打开电源开关，变频器开始供电。

4. 打开变频器的启动按钮，变频器开始运行。

5. 根据需要调整变频器的运行状态，如增加或减少转速、调整加速度等。

接线方法：
1. 在接线之前，确保变频器和电机的参数相匹配，如电压、功率等。

2. 将电源线连接到变频器的电源输入端子，通常为L1、L2、L3三相输入。

3. 将电机线连接到变频器的电机输出端子，通常为UVW三相输出。

4. 根据需要，连接外部设备，如启动按钮、停止按钮、速度控制器等，通过控制端子或IO接口连接。

5. 确保所有连接稳固可靠，并检查接线是否有错误，如接错极性、接触不良等。

请注意，以上仅为一般的操作方法和接线方法，具体情况还需根据变频器的具体型号和品牌进行操作和接线。

建议在操作之前查阅变频器的用户手册或咨询相关
的专业人员。

变频器操作规程
1. 引言
本操作规程旨在规范变频器的使用和操作，以确保设备的安全
性和稳定性。

2. 设备准备
在操作变频器之前，需要进行以下准备工作：
- 检查设备是否正常工作，如有异常情况应及时通知维修人员；
- 确保设备周围安全，没有杂物和不必要的人员。

3. 变频器开机
按照以下步骤开启变频器：
1. 按下开机按钮，确保电源正常接通；
2. 检查变频器的指示灯是否亮起，如果有异常情况应停机处理；
3. 根据需要，设置变频器的参数和工作模式；
4. 确认设置完成后，按下启动按钮。

4. 变频器操作
在正常运行期间，需要注意以下事项：
- 监测设备的运行状态，如有异常应及时处理；
- 定期检查变频器的散热情况，确保设备正常散热；- 避免在高温环境下使用变频器；
- 遵循设备的额定工作电压和电流；
- 禁止私自改动设备参数，如有需要应联系维修人员。

5. 变频器停机
在停机前，应按照以下步骤操作：
1. 按下停机按钮，将设备停止运行；
2. 断开电源，确保设备处于安全状态。

6. 紧急情况处理
在发生紧急情况时，应按照以下步骤处理：
1. 立即按下紧急停机按钮，停止设备运行；
2. 迅速采取措施排除故障；
3. 如无法解决，及时联系维修人员。

7. 安全注意事项
在操作变频器时，应注意以下安全事项：
- 禁止用湿手操作变频器；
- 禁止将金属物体放入变频器内部；
- 避免变频器长时间运行，应进行适当的休息和保养。

以上就是变频器操作规程的内容，希望能够对您有所帮助。

如果有任何问题，请及时联系。

变频器的操作说明变频器是一种将电源频率转变为可控制的变频调速设备，被广泛应用于工业领域。

它具有出色的调速性能和能耗优势。

本文将为您提供变频器的操作说明。

一、安装和接线：1.安装前，请仔细阅读变频器的安装手册，确保了解其基本要求和注意事项。

2.选择合适的安装位置，确保通风良好、无灰尘和腐蚀性气体，并远离振动和机械冲击。

3.进行接线前，请将电源切断，并在接线时确保无电压。

4.根据接线图将变频器连接至相应的电源和负载。

确保接线正确，并使用绝缘良好的导线。

5.接线完成后，检查接线是否稳固，确保接地可靠。

二、开机操作：1.打开电源，观察变频器显示屏是否正常。

2.如果显示屏上出现错误代码，请参考变频器的说明书对错误代码进行查找和排除。

3.按下“运行”按钮，变频器将开始运行。

三、参数设置：1.进入参数设置界面，可以根据需要修改变频器的各项参数。

2.按照变频器说明书中给出的参数范围和建议进行设置。

3.参数设置完成后，保存并退出设置界面。

四、调速操作：1.通过变频器控制面板或外部控制设备，可以实现对变频器的调速控制。

2.调节变频器输出频率来调整负载的运行速度。

3.注意在调速操作中，保持适当的负载和变频器工作在额定工作范围内。

五、保护功能：1.变频器具有多重保护功能，包括过载保护、过压保护、欠压保护、过热保护等。

2.当变频器检测到异常情况时，会自动切断输出，并显示相应的错误代码。

六、维护保养：1.定期检查变频器的散热器和通风口，并确保无尘和堵塞，保证散热效果。

2.清洁变频器的外壳，使用柔软的布或刷子，避免用水或腐蚀性溶液清洗。

3.定期检查电缆接线是否松动，紧固连接部分并确保导线良好绝缘。

4.关闭电源前，请先切断变频器的输出，避免因突然断电造成损坏。

七、故障排除：1.当变频器出现故障时，请着重注意变频器显示屏上的错误代码。

2.根据错误代码，参考变频器说明书进行故障排除。

总结：。

变频器运行操作步骤一． 变频器启动电机操作1.确定电机处于可以运行状态。

2.变频器的控制系统电源是从电厂的UPS上给出的，所以要一直保持控制系统带电，此时键盘上最左边的power on灯亮，表示220V控制电源已经上电，变频器电源正常，合上CDS1，CDS2，确认风机转动正常（时常用一张A4的纸，放在滤网上，看能否吸住），过60秒后，观看键盘显示。

建议每次在启动变频设备之前，一定要确定风机的旋转方向正确。

3.观察变频器的键盘显示，如果键盘上显示有故障（键盘上故障指示灯长亮）,按键盘上的故障复位键，确定故障是否能被复位，如不能复位说明设备有问题，察看键盘的故障提示，采取相应解决的措施，或按控制柜上提供的电话联系罗宾康公司。

如果键盘上的故障灯闪烁，说明内部有报警，查看报警情况，看完后按故障位键，若不能复位，采取相应的措施。

4.确认变频器控制柜上的就地/远程 旋钮开关打到远程位置，可以从远程的DCS启动变频器，如果打到就地位置，就从变频器的键盘上进行操作。

5.确认将要起机泵的上级高压开关已经断开并且在试验位置,然后将要起机的泵的接触器小车推在工作位置。

注意:在合上述刀闸的时候,一定要确认相应的刀闸已经在正确位 置。

6.合上要起机的泵接触器，然后合上变频器的上级用户高压开关，观察变频器有无故障显示，要按复位按钮将报警或故障复位，若不能消除故障或报警，则查看是何原因引起的故障和报警，并采取相应的措施。

注意：如果先合变频器上级用户的高压开关，再合泵接触器，那么变频器会显示报警信号，因为变频器内部已经设定在上级高压开关合上的情况下，应该将相应的泵接触器合闸，才能够使变频器运行，并且在变频器运行时，只能有一台泵工作在变频器状态，当相应的接触器合闸后，报警信号即消失，如果没有将相应的接触器合闸，当DCS发出启动信号时，变频器不能启动，并且如果在运行中当接触器分闸的时候，变频器也停止运行。

当在DCS上显示变频器准备好时，就可以由DCS进行启动变频器的操作。

可编辑修改精选全文完整版变频器操作步骤一、变频器参数修改：1、按“PAR”键进入参数修改画面。

2、按或键在各组间翻动参数找到需要修改的那一组参数，再按或在组内翻动找到需要修改的组内相应的参数，需要修改那个参数翻到那个参数后按“ENTER”键，该参数会被括号括起来，再按或键进行调整，调整完后再按“ENTER”键确认。

调整完参数后需要保存，保存主参数时将参数翻到99.02，再按“ENTER”键，然后按或翻到“user 2 load”再按一下“ENTER”键，参数开始保存，保存过程中显示屏最后一行会一直闪烁，当屏幕最后一行显示不再闪烁说明保存完毕；保存从参数时将参数翻到99.02，再按“ENTER”键，然后按或翻到“user 1 load”再按一下“ENTER”键，参数开始保存，保存过程中显示屏最后一行会一直闪烁，当屏幕最后一行显示不再闪烁说明保存完毕，保存过程中不能断电。

二、变频器辨识操作：1、按“LOC”键将变频器切换为本地控制，修改变频器99组电机相关参数，电机相关参数必须和电机铭牌上的电机参数相符。

2、修改完电机参数按“ACT”键，变频器会提示辨识显示“ID MAGN”这时按启动键，变频器开始辨识，当显示屏显示“ID DOWN”，说明辨识完毕，辨识完毕后需要存储，将参数翻到99.02主参数保存在“user 2 load”,从参数保存在“user 1 load ”,保存过程中不能断电，当屏幕最后一行显示不再闪烁说明保存完毕，再按“LOC”键切换为远程控制。

三、变频器报警和故障的一般处理过程（1）在判断变频器故障前，确保给变频器提供电源（2）断电检查快速熔断器，如果有一个快熔损坏，变频器应正常显示，只是在带负荷运行时报出电源缺相故障，可更换快熔；如果两个快熔损坏，则需要用万用表检查接线端子是否有接地故障，检查作为电能储存器的电容组。

不允许在不检查的情况下，直接更换快熔，可能再次损坏快熔。

（3）观察控制盘是否亮，如果有一个控制盘不亮，可采取互换控制盘和连接线确认控制盘是否损坏。

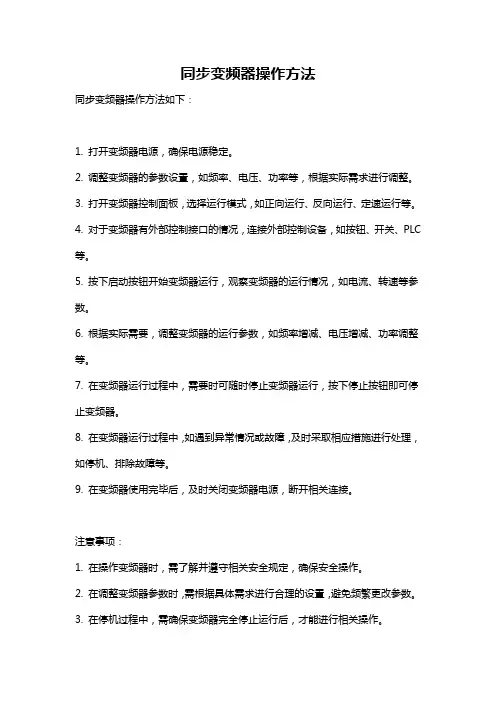

同步变频器操作方法
同步变频器操作方法如下：
1. 打开变频器电源，确保电源稳定。

2. 调整变频器的参数设置，如频率、电压、功率等，根据实际需求进行调整。

3. 打开变频器控制面板，选择运行模式，如正向运行、反向运行、定速运行等。

4. 对于变频器有外部控制接口的情况，连接外部控制设备，如按钮、开关、PLC 等。

5. 按下启动按钮开始变频器运行，观察变频器的运行情况，如电流、转速等参数。

6. 根据实际需要，调整变频器的运行参数，如频率增减、电压增减、功率调整等。

7. 在变频器运行过程中，需要时可随时停止变频器运行，按下停止按钮即可停止变频器。

8. 在变频器运行过程中，如遇到异常情况或故障，及时采取相应措施进行处理，如停机、排除故障等。

9. 在变频器使用完毕后，及时关闭变频器电源，断开相关连接。

注意事项：
1. 在操作变频器时，需了解并遵守相关安全规定，确保安全操作。

2. 在调整变频器参数时，需根据具体需求进行合理的设置，避免频繁更改参数。

3. 在停机过程中，需确保变频器完全停止运行后，才能进行相关操作。

4. 在排除故障时，如不确定操作方式或解决方法，应及时向相关专业人员咨询或寻求帮助。

高压变频器操作规程一、高压变频器运行操作规程1、系统变频启动操作（1）系统就绪①将变频器控制柜电源合闸，变频器人机操作画面启动②检查并确认旁路柜在变频工作位置，即隔离刀闸K1 K2 在合闸位置，高压接触器J1 J2在接通位置，且高压接触器J3在断开位置③确认负载电机和引风机在允许启动状态（2）高压合闸④检查并确认高压开关柜在热备位置后，合闸送电（3）启动按钮⑤变频器人机界面显示“高压已就绪”⑥检查确认启动状态在远控位置⑦启动变频器（4）调节频率⑧启动成功后，频率从0Hz开始逐步增加，根据生产需求合理调节频率。

调整范围0~50Hz,2、系统停机操作（1）f降至0Hz将变频器运行频率逐步有序的降至0Hz（2）停止远控运行状态时，在远控操作版面点击停止就地运行状态时，在控制柜按停止按钮。

（3）分断高压高压电源开关柜分闸并确认在分闸状态（4）关闭风门关闭引风机出口挡板注意：在设备发生严重故障需紧急停机时，按控制柜急停按钮进行紧急停机。

二、变频器操作面板按键主要功能介绍按键操作说明复位整个控制系统复位停止当选择就地键盘控制时，停止变频调速系统。

启动当选择就地键盘控制时，启动变频调速系统。

→光标右移一行←光标左移一行。

↓数据“减”操作，或当前光标下移一行。

↑数据“加”操作，或当前光标上移一行。

确认确认当前操作，当进行参数更改时，确认并保存数据功能由运行界面切换到主菜单界面，或者由当前画面切换到前一画面，同时也取消当前操作。

三、控制柜操作注意事项◇ 高压变频器在变频运行中，严禁按面板上的复位键，否则高压变频器会重启。

◇ 高压变频出现故障信息跳机时，请先按功能或消音键保存故障信息。

◇ 高压变频器从运行到停止后，变频器声光报警器会报警，提醒变频器已停机。

此时按“消音”按钮可取消声响。

四、旁路柜操作注意事项◇ 在高压开关未断开时，禁止操作旁路柜刀闸。

◇ 操作旁路柜刀闸时，先按刀闸电磁锁，电磁锁上红色指示灯未亮时，表示不允许操作刀闸，请确认后再操作，切勿强行操作刀闸。

AE200H变频器的操作指引
步骤一：准备工作
1. 确保变频器已正确安装在设备上，并已连接好电源。

2. 检查变频器的电源开关是否处于关闭状态。

步骤二：启动变频器
1. 打开变频器的电源开关。

2. 在变频器面板上找到并按下启动按钮。

3. 等待变频器启动完成，确认面板上的指示灯显示正常工作状态。

步骤三：设置运行参数
1. 使用变频器面板上的调节按钮，找到并选择所需的运行参数。

2. 根据设备的需求，调整变频器的频率、电压和电流等参数。

3. 确认参数设置后，按下确认按钮保存设置。

步骤四：运行设备
1. 将设备连接到变频器的输出端口。

2. 确保设备处于待机状态，并已正确接通电源。

3. 按下变频器面板上的启动按钮，设备将开始运行。

步骤五：监控和调整
1. 在设备运行过程中，注意观察设备的工作状态。

2. 如有需要，可以通过变频器面板上的调节按钮对运行参数进行微调。

3. 如遇到异常情况或设备故障，请立即关闭变频器，并寻求专业人员的帮助。

步骤六：关闭变频器
1. 在设备使用完毕后，按下变频器面板上的停止按钮。

2. 关闭变频器的电源开关。

请按照以上操作指引正确使用AE200H变频器，如有任何问题或需要进一步的帮助，请咨询相关专业人员。
