3.蒸汽输送分配系统

《发电厂电气部分》复习第一章能源和发电 1、火、水、核等发电厂的分类火电厂的分类：（1）按燃料分：燃煤发电厂，燃油发电厂，燃气发电厂，余热发电厂，利用垃圾和工业废料作为燃料的发电厂。

（2）按蒸汽压力和温度分：中低压发电厂，高压发电厂，超高压发电厂，亚临界压力发电厂，超临界压力发电厂。

（3）按原动机分：凝汽式汽轮发电厂，燃气轮机发电厂，内燃机发电厂，蒸汽--燃气轮轮机发电厂。

（4）按输出能源分：凝汽式发电厂，热电厂（5）按发电厂总装机容量的多少分：小容量发电厂，中容量发电厂，大中容量发电厂，大容量发电厂。

水力发电厂的分类：（1）按集中落差的方式分类：堤坝式水电厂（坝后式，河床式），引水式水电厂，混合式水电厂。

（2）按径流调节的程度分类：无调节水电厂，有调节水电厂（根据水库对径流的调节程度：日调节水电厂，年调节水电厂，多年调节水电厂）。

核电厂的分类：压水堆核电厂，沸水堆核电厂。

2、抽水蓄能电厂的作用调峰，填谷，备用，调频，调相。

3、发展联合电力的效益（1）各系统间电负荷的错峰效益。

（2）提高供电可靠性、减少系统备用容量。

（3）有利于安装单机容量较大的机组。

（4）进行电力系统的经济调度。

（5）调峰能力互相支援。

4、火电厂的电能生产过程及其能量转换过程 P14火电厂的电能生产过程概括的说是把煤中含有的化学能转变为电能的过程。

整个过程可以分为三个系统：1、燃料的化学能在锅炉燃烧中转变为热能，加热锅炉中的水使之变为蒸汽，称为燃烧系统；2、锅炉中产生的蒸汽进入汽轮机，冲动汽轮机转子旋转，将热能转变为机械能，称为汽水系统；3、由汽轮机转子旋转的机械能带动发电机旋转，把机械能变为电能，称为电气系统。

能量的转换过程是：燃料的化学能－热能－机械能－电能。

5、水力发电厂的基本生产过程答：基本生产过程是：从河流较高处或水库内引水，利用水的压力或流速冲动水轮机旋转，将水能转变成机械能，然后由水轮机带动发电机旋转，将机械能转换成电能。

纯蒸汽系统验证方案在工业生产中，蒸汽是一种广泛应用的能源形式，用于驱动机械设备、加热和制冷等工艺。

然而，由于杂质的存在，蒸汽系统可能会出现性能下降、设备故障等问题。

因此，为确保蒸汽系统的正常运行和高效性，有必要进行纯蒸汽系统的验证。

本文将提出一种纯蒸汽系统验证方案，并详细介绍其步骤和操作方法。

1. 纯蒸汽系统验证的必要性纯蒸汽系统是指蒸汽在生产、输送和使用过程中几乎不含杂质的系统。

杂质可能来自于水源、蒸汽产生设备、输送管道等。

而杂质的存在会导致蒸汽的温度、压力和湿度等性能参数下降，进而影响到工业生产的效率和品质。

因此，进行纯蒸汽系统验证是确保系统高效运行和产品质量的关键一步。

2. 纯蒸汽系统验证方案的步骤2.1 材料准备首先，确保所有验证所需的设备和仪器齐全。

这包括蒸汽发生器、蒸汽疏水阀、蒸汽分配管道、温度计、压力计等。

同时，还需要准备一定量的纯水，用于制备纯蒸汽。

2.2 纯蒸汽制备将纯水倒入蒸汽发生器，按照设备说明书操作，启动蒸汽发生器，进行蒸汽的产生和净化。

通过适当的处理，去除水中的杂质，确保蒸汽的纯净度。

2.3 蒸汽输送系统验证将产生的纯蒸汽通过蒸汽分配管道输送到需要使用蒸汽的设备上。

在输送过程中，要注意观察蒸汽的流量、温度和压力等参数的变化。

若存在异常情况，及时排查并修复故障。

2.4 蒸汽使用设备验证将纯蒸汽供给到使用设备上，观察设备的工作状态和性能表现。

检查设备是否正常运行，温度和压力是否稳定，工艺是否达到预期等。

同时，通过适当的测试方法，验证设备对纯蒸汽的适应性和效果。

2.5 验证结果的记录和分析对验证过程中的数据、观察结果等进行记录和整理。

分析验证结果，如发现异常情况或改进的空间，及时提出处理方案。

同时，建立完善的验证报告和档案，供今后的维护和管理参考。

3. 纯蒸汽系统验证方案的操作方法3.1 验证前的准备在进行纯蒸汽系统验证之前，应制定详细的验证计划和操作流程。

确保验证所需的设备、材料和工具齐备，并对相关人员进行培训和指导，以保障验证工作的顺利进行。

蒸汽工程安装方案编制一、前言蒸汽工程是指利用水蒸气作为能源的一种热力装置，广泛应用于工业生产中的发电、加热、烘干、蒸煮等领域。

在蒸汽工程的安装过程中，需要确定合适的蒸汽系统布局、设备选型、管道设计、阀门安装等一系列工程安装方案，以保证蒸汽工程的正常运行和安全性。

本文将详细介绍蒸汽工程安装方案的编制内容和步骤。

二、蒸汽工程安装方案编制内容蒸汽工程安装方案编制内容主要包括以下几个方面：1.蒸汽系统布局设计：确定蒸汽发生器、蒸汽分配系统、蒸汽传递设备等在工厂内的具体布置位置，并制定相应的管道布局图。

2.设备选型：根据工程需要确定各种蒸汽设备的型号、规格、数量和生产厂家。

3.管道设计：确定各个部位的管道设计方案，包括管道材质、尺寸、线路布置、支架设置等。

4.阀门安装：确定阀门的位置、型号、数量以及安装方式。

5.安全措施：包括蒸汽工程的安全阀、安全保护装置、紧急停机按钮等安全设施。

6.施工工艺：制定蒸汽工程施工工艺方案，包括施工周期、施工工序、施工质量要求等。

7.验收标准：制定蒸汽工程的验收标准和程序。

8.维护保养：制定蒸汽工程的维护保养计划和周期。

三、蒸汽工程安装方案编制步骤1. 蒸汽工程安装方案编制前期调查在开始编制蒸汽工程安装方案之前，需要进行蒸汽工程现场调查和技术交流。

了解工程项目的基本情况、工程要求、工程环境、现场设施等相关信息，与工程设计人员、设备生产厂家和施工单位进行技术交流，明确工程的需求和特点。

2. 蒸汽系统布局设计根据工程现场情况和需求，制定合理的蒸汽系统布局设计方案。

确定蒸汽系统的主要设备位置、管道布局图、设备的进出口位置等，并与工程设计人员进行确认。

3. 设备选型根据工程需求和技术要求，选择适用的蒸汽设备型号、规格和生产厂家。

考虑设备的性能、可靠性、节能性和使用寿命等因素，与设备生产厂家进行技术交流，确定最终的设备选型方案。

4. 管道设计根据蒸汽工程的实际需求和现场情况，制定合适的管道设计方案。

蒸汽工程设计案例一、介绍蒸汽工程是指利用燃料或其他能量形式产生热量，通过加热水或其他工质使其变为蒸汽，并将蒸汽分配和利用的一门工程学科。

本文将介绍一个蒸汽工程设计案例，探讨在设计过程中的考虑因素和解决方案。

二、案例背景该案例涉及一个钢铁公司的蒸汽工程设计。

该公司需要大量蒸汽用于生产过程中的加热和动力需求。

为了满足生产需求，公司计划建设一个新的蒸汽工程系统，并希望能够高效、可靠地生成和利用蒸汽。

三、需求分析在进行蒸汽工程设计前，我们首先需要分析公司的需求，包括蒸汽的产量、温度、压力要求等。

通过与公司进行沟通和调研，我们确定了以下需求：1.蒸汽产量：每小时需要产生100吨蒸汽。

2.蒸汽温度和压力：蒸汽温度需在350°C左右，压力需在10MPa左右。

3.蒸汽用途：包括加热和动力需求，需要提供稳定的蒸汽输出。

四、设计方案基于需求分析的结果，我们提出以下设计方案：1.蒸汽发生器选择：为了满足大量蒸汽需求，我们选择采用多台蒸汽发生器并联运行。

这样不仅能够提高蒸汽产量，还能够实现备份运行，提高系统的可靠性。

2.燃料选择：考虑到公司已有的设备和资源，我们选择采用燃煤锅炉作为主要能源来源。

同时，为了减少环境污染，我们将配备烟气脱硫、脱硝等设备，以达到排放标准。

3.蒸汽管道设计：为了保证蒸汽输送的可靠性和安全性，我们将设计一套完整的蒸汽管道系统。

在设计中，需要考虑管道的材质选择、尺寸计算、支撑设计等因素，并且采取合适的防腐措施，延长管道的使用寿命。

4.控制系统设计：为了实现对蒸汽工程系统的安全、稳定运行，我们将设计一个智能化的控制系统。

该系统将监测锅炉和其他设备的运行状态，调节燃料供应和蒸汽输出，同时实现故障自动报警和远程控制等功能。

五、工程实施1.设备采购：按照设计方案，我们将采购所需的蒸汽发生器、燃料供应设备、脱硫脱硝设备等，并选择可靠的供应商进行合作。

2.工程建设：在设备采购完成后，我们将组织工程建设团队进行蒸汽工程的安装、调试和调整。

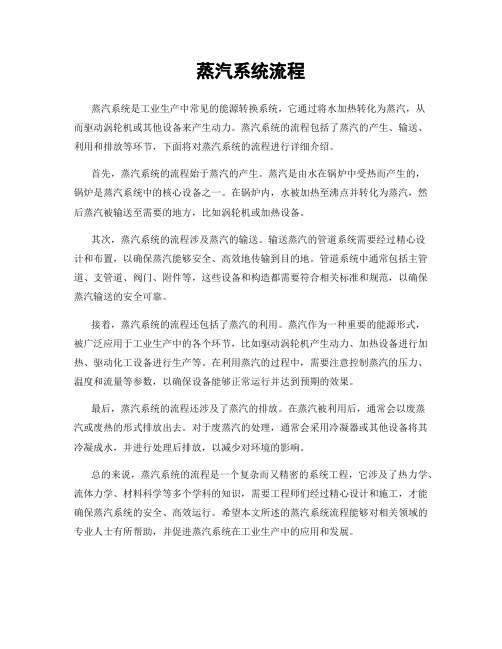

蒸汽系统流程蒸汽系统是工业生产中常见的能源转换系统，它通过将水加热转化为蒸汽，从而驱动涡轮机或其他设备来产生动力。

蒸汽系统的流程包括了蒸汽的产生、输送、利用和排放等环节，下面将对蒸汽系统的流程进行详细介绍。

首先，蒸汽系统的流程始于蒸汽的产生。

蒸汽是由水在锅炉中受热而产生的，锅炉是蒸汽系统中的核心设备之一。

在锅炉内，水被加热至沸点并转化为蒸汽，然后蒸汽被输送至需要的地方，比如涡轮机或加热设备。

其次，蒸汽系统的流程涉及蒸汽的输送。

输送蒸汽的管道系统需要经过精心设计和布置，以确保蒸汽能够安全、高效地传输到目的地。

管道系统中通常包括主管道、支管道、阀门、附件等，这些设备和构造都需要符合相关标准和规范，以确保蒸汽输送的安全可靠。

接着，蒸汽系统的流程还包括了蒸汽的利用。

蒸汽作为一种重要的能源形式，被广泛应用于工业生产中的各个环节，比如驱动涡轮机产生动力、加热设备进行加热、驱动化工设备进行生产等。

在利用蒸汽的过程中，需要注意控制蒸汽的压力、温度和流量等参数，以确保设备能够正常运行并达到预期的效果。

最后，蒸汽系统的流程还涉及了蒸汽的排放。

在蒸汽被利用后，通常会以废蒸汽或废热的形式排放出去。

对于废蒸汽的处理，通常会采用冷凝器或其他设备将其冷凝成水，并进行处理后排放，以减少对环境的影响。

总的来说，蒸汽系统的流程是一个复杂而又精密的系统工程，它涉及了热力学、流体力学、材料科学等多个学科的知识，需要工程师们经过精心设计和施工，才能确保蒸汽系统的安全、高效运行。

希望本文所述的蒸汽系统流程能够对相关领域的专业人士有所帮助，并促进蒸汽系统在工业生产中的应用和发展。

船舶蒸汽系统组成及工作原理船舶蒸汽系统是船舶动力系统中至关重要的一部分，它通过将燃料燃烧产生的热能转化为机械能，驱动船舶前进。

该系统通常由锅炉、蒸汽轮机、蒸汽分配系统和辅助设备等部分组成，每个部分都扮演着至关重要的角色。

锅炉是船舶蒸汽系统中的核心部件，它负责将燃料燃烧产生的热能转化为蒸汽。

蒸汽轮机是将蒸汽动能转化为机械能的设备，它通过蒸汽的高速流动驱动转子旋转，从而实现动力输出。

蒸汽分配系统则负责将锅炉产生的蒸汽输送至蒸汽轮机，并在需要时控制蒸汽的流向和压力，以确保系统正常运行。

在船舶蒸汽系统中，还需要一些辅助设备来保证系统的稳定运行，例如给水系统、排污系统、冷却系统等。

给水系统负责将水补给锅炉以补充蒸汽损耗，排污系统则负责将锅炉产生的废水排放，而冷却系统则用于冷却锅炉和蒸汽轮机等设备，确保其正常运行温度。

船舶蒸汽系统的工作原理主要是通过燃料燃烧产生热能，使水蒸发生成蒸汽，然后将蒸汽输送至蒸汽轮机，通过蒸汽轮机的工作将蒸汽动能转化为机械能，驱动船舶前进。

整个过程中，需要严格控制燃料的燃烧过程、蒸汽的压力和流量，以确保系统的安全稳定运行。

船舶蒸汽系统的优势在于其输出功率大、响应速度快、可调节性好等特点，使其在船舶动力系统中得到广泛应用。

然而，随着科技的发展，船舶蒸汽系统逐渐被涡轮发动机等新型动力系统所取代，但其在某些特定领域仍然具有重要意义。

总的来说，船舶蒸汽系统作为船舶动力系统中的重要组成部分，通过将热能转化为机械能，驱动船舶前进。

它的组成包括锅炉、蒸汽轮机、蒸汽分配系统和辅助设备等部分，通过严格控制燃料的燃烧和蒸汽的流向压力，确保系统的安全稳定运行。

虽然随着科技的发展，新型动力系统逐渐取代了船舶蒸汽系统，但其在某些领域仍然具有不可替代的作用。

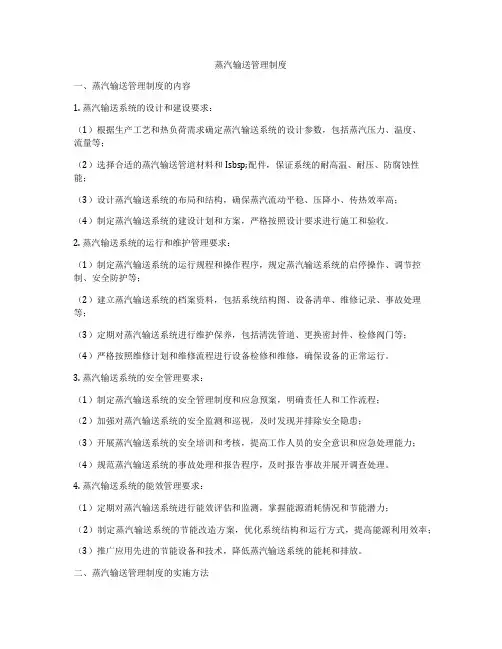

蒸汽输送管理制度一、蒸汽输送管理制度的内容1. 蒸汽输送系统的设计和建设要求：（1）根据生产工艺和热负荷需求确定蒸汽输送系统的设计参数，包括蒸汽压力、温度、流量等；（2）选择合适的蒸汽输送管道材料和Isbsp;配件，保证系统的耐高温、耐压、防腐蚀性能；（3）设计蒸汽输送系统的布局和结构，确保蒸汽流动平稳、压降小、传热效率高；（4）制定蒸汽输送系统的建设计划和方案，严格按照设计要求进行施工和验收。

2. 蒸汽输送系统的运行和维护管理要求：（1）制定蒸汽输送系统的运行规程和操作程序，规定蒸汽输送系统的启停操作、调节控制、安全防护等；（2）建立蒸汽输送系统的档案资料，包括系统结构图、设备清单、维修记录、事故处理等；（3）定期对蒸汽输送系统进行维护保养，包括清洗管道、更换密封件、检修阀门等；（4）严格按照维修计划和维修流程进行设备检修和维修，确保设备的正常运行。

3. 蒸汽输送系统的安全管理要求：（1）制定蒸汽输送系统的安全管理制度和应急预案，明确责任人和工作流程；（2）加强对蒸汽输送系统的安全监测和巡视，及时发现并排除安全隐患；（3）开展蒸汽输送系统的安全培训和考核，提高工作人员的安全意识和应急处理能力；（4）规范蒸汽输送系统的事故处理和报告程序，及时报告事故并展开调查处理。

4. 蒸汽输送系统的能效管理要求：（1）定期对蒸汽输送系统进行能效评估和监测，掌握能源消耗情况和节能潜力；（2）制定蒸汽输送系统的节能改造方案，优化系统结构和运行方式，提高能源利用效率；（3）推广应用先进的节能设备和技术，降低蒸汽输送系统的能耗和排放。

二、蒸汽输送管理制度的实施方法1. 建立蒸汽输送管理团队：成立蒸汽输送管理团队，明确团队成员的职责和工作任务，并进行培训和考核。

团队主要由工艺工程师、设备维护人员、安全管理人员等组成，共同负责蒸汽输送系统的管理和运行。

2. 制定蒸汽输送管理规定：根据蒸汽输送系统的实际情况和管理需求，制定蒸汽输送管理规定和操作程序，明确各项工作的要求和流程。

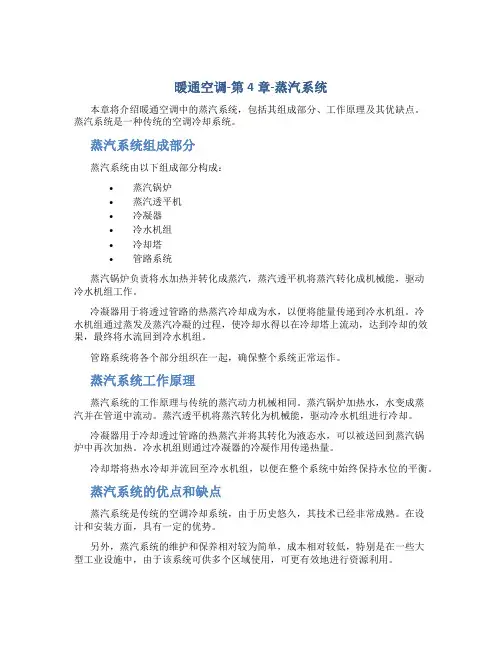

暖通空调-第4章-蒸汽系统本章将介绍暖通空调中的蒸汽系统，包括其组成部分、工作原理及其优缺点。

蒸汽系统是一种传统的空调冷却系统。

蒸汽系统组成部分蒸汽系统由以下组成部分构成：•蒸汽锅炉•蒸汽透平机•冷凝器•冷水机组•冷却塔•管路系统蒸汽锅炉负责将水加热并转化成蒸汽，蒸汽透平机将蒸汽转化成机械能，驱动冷水机组工作。

冷凝器用于将透过管路的热蒸汽冷却成为水，以便将能量传递到冷水机组。

冷水机组通过蒸发及蒸汽冷凝的过程，使冷却水得以在冷却塔上流动，达到冷却的效果，最终将水流回到冷水机组。

管路系统将各个部分组织在一起，确保整个系统正常运作。

蒸汽系统工作原理蒸汽系统的工作原理与传统的蒸汽动力机械相同。

蒸汽锅炉加热水，水变成蒸汽并在管道中流动。

蒸汽透平机将蒸汽转化为机械能，驱动冷水机组进行冷却。

冷凝器用于冷却透过管路的热蒸汽并将其转化为液态水，可以被送回到蒸汽锅炉中再次加热。

冷水机组则通过冷凝器的冷凝作用传递热量。

冷却塔将热水冷却并流回至冷水机组，以便在整个系统中始终保持水位的平衡。

蒸汽系统的优点和缺点蒸汽系统是传统的空调冷却系统，由于历史悠久，其技术已经非常成熟。

在设计和安装方面，具有一定的优势。

另外，蒸汽系统的维护和保养相对较为简单，成本相对较低，特别是在一些大型工业设施中，由于该系统可供多个区域使用，可更有效地进行资源利用。

然而，蒸汽系统额外需加一台蒸汽锅炉，这会增加额外的成本。

而且，蒸汽系统通常需要更长时间来达到工作状态，这可能是其最大的缺点之一。

此外，蒸汽系统也存在一些环境问题，如冷却的过量水分散到附近的土地和河流中，可能导致可持续性问题。

蒸汽系统作为传统的空调冷却系统，具有一些优点和缺点。

虽然该系统被广泛应用于一些具有较长历史的工业设施，但现代的空调系统正在不断更新和改进，为客户提供更好的、更有效的替代选择。

为何要使用蒸汽在大气压下形成蒸汽凝结的蒸汽水壶内的蒸汽空间蒸汽汽泡焓kJ/kg表压bar g 温显热潜热蒸汽全饱和干bar g 度o C (h f )(h fg )热(h g )蒸汽比容m 3/kg 010041922572676 1.67308811231201341445065626052201216321332707272527380.8810.6030.4614561521591656716416972108208620662749275727630.3740.3150.2727170721204827690.24250 200 1505010001234567891011121314空间冷凝水冷凝水金属墙蒸汽冷凝水膜冠状阀门汽水分离器汽耗量•1) 锅炉的补给水增加8.2%，2) 冷凝水增加了8.2%,3) 锅炉的燃料耗量增加了8.2%.工作压力3b工作压力10barg 工作压力3barg 比容为0.461m /kg3作压力g比容为0.177m /kg3锅 炉 2锅 炉 1••••蒸汽流量计蒸汽出口阀蒸汽质量传感器流量计算仪控制器锅炉补给水进口阀流量计算仪锅炉给水止回阀给水流量计电动控制阀变送器流向汽水分离器••••焊巴•管道的多余连接材料控制阀过滤器•••••••如何排除空气蒸汽排空气阀阀组•••••••高压产生蒸汽锅 炉 2锅炉2锅 炉 110bar3barDN100DN200用汽设备DN80锅 炉蒸汽输送系统DN10010bar用汽3barDN200DN80设备锅 炉••••••蒸汽管道的选型表蒸汽管道选型表选型公式主管下沉冷凝水冷凝水占据蒸汽管道水锤引起震动和噪音坡度1/250蒸汽重新布置至高点30 -50m冷凝水排放点蒸汽流向30-50m流速至15 m/s冷凝水面疏水阀组面Correct蒸汽冷凝水蒸汽Incorrect冷凝水蒸汽蒸汽冷凝水正确不正确分支管道实例(错误)分支管道实例(正确)管控制阀过滤器。

火车的蒸汽原理图一. 蒸汽机构蒸汽机构是火车蒸汽原理的核心部分，它将燃烧室的高温高压蒸汽转化为动力能源。

蒸汽机构包括锅炉、汽缸、曲轴和连杆等。

1. 锅炉锅炉是蒸汽机构中的核心部件，它通过燃烧燃料产生高温高压蒸汽。

锅炉分为水管锅炉和火管锅炉两种类型。

2. 汽缸汽缸是蒸汽机构中将蒸汽能量转化为机械能的部件。

它将高压蒸汽进入汽缸内，推动活塞运动产生动力。

3. 曲轴曲轴是蒸汽机构中的关键部件，它将往复运动的活塞转化为旋转运动，从而驱动火车前进。

曲轴通常与连杆紧密结合。

4. 连杆连杆是蒸汽机构中活塞与曲轴之间的连接部件，它将活塞的往复直线运动转化为曲轴的旋转运动。

二. 蒸汽循环蒸汽循环是蒸汽机构中的重要环节，它保证了蒸汽的连续供应和循环利用。

1. 进水口进水口是蒸汽循环的起点，它将水引入锅炉，被加热转化为蒸汽。

2. 主汽阀主汽阀是控制蒸汽流入机构的关键部件，它根据需要开启或关闭，调节蒸汽流量。

3. 排汽阀排汽阀是蒸汽循环中的出口，它用于排出使用过的蒸汽和冷却后的凝汽水。

4. 泵泵是蒸汽循环中用于水循环的设备，它将冷凝水抽回锅炉进行二次加热再转化为蒸汽。

三. 辅助装置辅助装置在火车蒸汽原理中起到补充和提高效能的作用，包括给水装置、空气压缩机和润滑系统等。

1. 给水装置给水装置负责向锅炉提供水源补给，确保持续的蒸汽产生。

2. 空气压缩机空气压缩机将大气中的空气进行压缩，用于蒸汽制动和各种操作装置的动力。

3. 润滑系统润滑系统为蒸汽机构的各个部件提供润滑，减少磨擦和磨损，提高机械效率。

四. 蒸汽排放和余热利用蒸汽机构产生的烟气和废热需要得到合理处理和利用，以提高能源利用效率和环境保护。

1. 烟囱烟囱用于排放烟气，防止污染环境。

同时，烟囱的高度和形状也会影响燃烧效率和锅炉的工作效果。

2. 烟气余热回收装置烟气余热回收装置可以对烟气中的热能进行回收利用，提高能源利用效率。

3. 冷凝水回收装置冷凝水回收装置用于回收锅炉排出的冷凝水，并进行适当的处理和再利用。

蒸汽系统的管理制度一、蒸汽系统的组成蒸汽系统主要由锅炉、蒸汽管道、蒸汽传动设备和控制系统组成。

其中，锅炉是蒸汽系统的核心组件，它通过燃烧燃料产生热量，将水蒸发成蒸汽。

蒸汽管道则是输送蒸汽的通道，它需要具有良好的保温隔热性能和耐高温性能。

蒸汽传动设备是将蒸汽能量转化为机械能的装置，如蒸汽涡轮发电机、蒸汽涡轮机等。

控制系统则是控制整个蒸汽系统运行的大脑，它可以根据需要调节蒸汽产量、控制蒸汽温度和压力等参数。

二、蒸汽系统管理的重要性蒸汽系统管理的重要性主要体现在以下几个方面：1. 提高生产效率：蒸汽系统是工业生产过程中的重要能源传输系统，有效地管理蒸汽系统可以提高生产效率，减少能源浪费，降低生产成本。

2. 保障生产安全：蒸汽系统需要不断地运行，一旦出现故障或泄漏，可能会导致严重的安全事故，如爆炸、火灾等。

因此，有效地管理蒸汽系统可以保障生产安全。

3. 延长设备寿命：良好的蒸汽系统管理可以减少腐蚀和磨损，延长设备的使用寿命，降低设备维护成本。

4. 减少能源消耗：蒸汽系统是工业生产中的主要能源消耗设备，有效地管理蒸汽系统可以减少能源消耗，降低对环境的影响。

三、蒸汽系统管理制度为了有效地管理蒸汽系统，通常需要建立一套完善的管理制度，主要包括以下几个方面：1. 设立蒸汽系统管理部门：公司应设立专门的蒸汽系统管理部门，负责蒸汽系统的监督、运行、维护和改造工作。

2. 制定蒸汽系统管理制度：公司应制定蒸汽系统管理制度，明确蒸汽系统的管理责任、管理流程、安全规范等内容，确保蒸汽系统的正常运行。

3. 建立蒸汽系统档案：公司应建立蒸汽系统的档案，包括设备清单、使用情况、维护记录等信息，为蒸汽系统的管理提供依据。

4. 定期检查和维护：公司应定期对蒸汽系统进行检查和维护，及时发现并处理问题，确保蒸汽系统的安全稳定运行。

5. 培训员工：公司应对蒸汽系统操作维护人员进行培训，提高其对蒸汽系统的管理水平，减少操作失误和事故发生的可能性。

蒸汽分配与输送蒸汽分配系统是蒸汽源和用汽设备之间必不可缺的连接部分。

为了在用汽点得到高品质的蒸汽(正确的蒸汽量和压力)，高效的蒸汽分配系统是关键所在。

蒸汽系统的安装和维护也是非常重要的问题，这些必须在设计阶段就给予充分的考虑。

蒸汽系统的基础首先，有必要了解基本的蒸汽循环流程或“蒸汽和冷凝水回路”。

随着蒸汽冷凝，及其在供汽管道中引起流动。

同蒸汽相比，冷凝水的体积非常小，这导致了压力的下降，该压力的下降使蒸汽在管道中流动。

锅炉产生的蒸汽必须通过管网输送到使用热量的用汽点。

通常从锅炉出来，有一根或多根蒸汽主管向用汽设备方向输送蒸汽。

然后通过小口径的分支管道将蒸汽送给各个用汽设备。

接触到冷管道的蒸汽立即冷凝。

在系统起机阶段，蒸汽的冷凝率最大，这是因为此时蒸汽和管道之间的温差最大。

这种冷凝率一般称之为“起动负载”。

一旦暖管结束，蒸汽和管道之间的温差将会最小，但此时由于管道继续向周围的空气散热，蒸气还会出现冷凝。

这种冷凝率一般称之为“运行负载”。

工作压力蒸汽输送压力受很多因素的影响，但受限于：锅炉的最大安全工作压力。

设备所需的最小压力。

在高压下产生并输送蒸汽具有以下三个好处：锅炉的蓄热能力增强，有助于更有效的处理系统负载的波动，减少汽水共腾和产生潮湿及较脏蒸汽的危害性。

蒸汽管道的口径更小，从而蒸汽管道的投资费用减少，包括管道、法兰、支撑件、保温等材料的费用和劳务费用。

小口径蒸汽管道的保温费用少。

减压站在用汽点降低蒸汽压力常用的方法就是使用减压阀。

汽水分离器安装在减压阀的上游，去除悬浮于湿蒸汽中的水分，以确保高品质的蒸汽经过减压阀。

减压阀的下游设备受安全阀的保护。

如果减压阀失效，下游压力可能会超过用汽设备的最大允许工作压力。

这将永久性损坏下游设备，况且更重要的是对人体造成危害。

安装了安全阀，任何超过的压力将通过安全阀排出，防止这种情况的发生。

管道材质蒸汽系统的管道通常采用标准的碳钢管。

冷凝水管道也可使用相同材质的管道，尽管在有些行业也会使用铜管。

工艺仿真蒸汽系统基本流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!1. 蒸汽产生：蒸汽通常由锅炉产生。

锅炉通过燃烧燃料（如煤、天然气或油）将水加热至沸腾，产生蒸汽。

目的：保证蒸汽系统运行的正常，完善蒸汽系统运行的管理。

范围：适用于蒸汽系统的管理。

责任：锅炉安全技术负责人、维修工、岗位操作工。

规定：
1蒸汽的分配
生产车间的蒸汽锅炉房经分配站分二路进入前处理车间和制剂车间各使用点，再经减压阀降至规定的压力。

2文件资料及管道、设施、仪表的要求
应有书面规程和蒸汽管道及仪表流程图，并标明蒸汽分配情况，管道的材质、尺寸及公差、管道的装配件、阀门、压力表、规格、流量计等均符合安全技术要求。

3运行过程的检查
要定时检查蒸汽压力是否正常；阀门、流量表、压力表等是否失灵，发现异常应及时与蒸汽总站联系。

总站要保证蒸汽达到规定的标准。

在设备出现异常需检修或发生其它故障时，必须及时通知工程主管。

4文件
将所有维修活动记录在案，认真在运行日志上作好记录，并妥善保管。

蒸汽系统压力异常的判断题一、判断题（每题5分，共100分）1. 蒸汽系统压力异常只可能是由设备故障引起的。

（）答案：错误。

解析：蒸汽系统压力异常可能由多种原因引起，设备故障只是其中一个方面，还可能是管道泄漏、操作不当、负荷突然变化等原因。

2. 当蒸汽系统压力突然升高时，肯定是蒸汽发生器输出功率突然增大了。

（）答案：错误。

解析：虽然蒸汽发生器输出功率增大可能导致压力升高，但还有其他因素，比如管道堵塞使得蒸汽无法正常排出，也会使压力突然升高。

3. 如果蒸汽系统压力缓慢下降，就一定是有小的泄漏点。

（）答案：错误。

解析：压力缓慢下降也可能是因为蒸汽的使用量逐渐增加，或者是蒸汽系统中的某个控制元件出现了故障，缓慢调节压力导致的，不一定是泄漏。

4. 蒸汽系统压力异常和蒸汽的温度没有关系。

（）答案：错误。

解析：在蒸汽系统中，压力和温度是相互关联的物理量，根据蒸汽的性质，压力的变化往往会伴随着温度的变化，两者存在一定的关系。

5. 只要压力表显示正常，蒸汽系统压力就一定正常。

（）答案：错误。

解析：压力表可能存在故障或者误差，不能仅仅依靠压力表显示正常就判定蒸汽系统压力正常，还需要结合其他的症状和检测手段。

6. 蒸汽系统压力异常会影响整个系统的运行效率。

（）答案：正确。

解析：蒸汽系统压力异常会导致设备不能在最佳工况下运行，例如压力过低可能导致动力不足，压力过高可能会对设备造成损害，这些都会影响整个系统的运行效率。

7. 操作人员的经验对判断蒸汽系统压力异常没有帮助。

（）答案：错误。

解析：有经验的操作人员可以根据系统运行时发出的声音、设备的震动情况等异常现象，结合以往的经验来判断是否存在压力异常，是很有帮助的。

8. 蒸汽系统压力异常时，所有设备都会立即停止运行。

（）答案：错误。

解析：并不是所有设备都会立即停止运行，一些设备可能会有一定的容错能力或者安全保护机制，在压力异常的初期可能还会继续运行一段时间。

9. 新安装的蒸汽系统不会出现压力异常的情况。
