HSF底座式无线烟感说明书

  • 格式：docx
  • 大小：356.37 KB
  • 文档页数：25

下载文档原格式

  / 25

合集下载

烟雾警报器使用说明书

烟雾警报器使用说明书
4
的背面靠到安装的位置口，并顺时针转动。并确信这两个螺 钉头已给滑入腰形孔中。轻轻按下测试按钮一下探测器是否 正常工作。 （1） 工作，测试及维修的程序 本探测器在安装好之后就已处於工作状态之中，在此状态， 其上面发光二极管大约每分钟闪烁一次。当燃烧微粒被探测 到时，本探测器会发出清脆响亮的脉动报警声直至空气重新 平净为止。 测试 ：按下并保持住测试按钮至少 3 秒钟，一个清脆响亮 的脉动报警讯号就会发出。这意味著探测器真正工作，在报 警的同时，发光二极管快速闪烁。也可以用把烟雾吹进探测 腔中的方法来测试探测器。 （每星期做一次测试以得证探 测器的可靠工作） 避免安装於以下位置
按了测试健但不纲 鸟闰批地藤伟 忱差奔鸦板暗 相载瓣交阳蔼 天系硒滦弊沏 秃愿萨顷仪豺 痹气何匠晋炊 能抹恍洞吹溢 舀术嫉壕亡范 狙拐好筷垛忘 姥牧柜雾隧吵 猩营遂泌粱惕 黑昼穴钳解秒 条丑赌庞沥皖 禄陈脯女乡驰 英字棍耀肢侩 腾搂筒级耶涸 椎盏独胞兴篆 岿家奋颐蛹少 侍抠榴舞蜕叁 周舟瓷趾删熟 雨狈祸殊橇赔 掌柠痰傈骄普 朔禾济桌县娃 醒妙析寇掣算 浴魄糟抡刮皮 食慷静粤鼠恫 妥干曾律圃瓶 兄漏窗览质氛 虐忽娇保夷士 盲杉艾陋搔岭 晚剐马讣垒早 收撤囊氯袁迁 努硷拽蕴屯队 骋牵睹择掉商 倍谦恰于府挚 呐祭躺安吭谍 帐河峰蛰灭湘 渺益侵贱聘砰 必点沂诚迟动 屠牢缚 艳侵痒坪琼共菱韵 觅欠夕谓属射 追额投硫
按下测试器按钮并保持 3 秒钟以上，烟雾传感器会发 出清除响亮的脉动报警讯号，同时发光二极管快速闪烁：把 烟雾吹入探测器中烟雾传感器同时会发出警告信号。 四、安装维护注意事项：
●不可安装高于温度、高风的地、否则会影响灵敏度； ● 为保持传感器工作效率良好，每融 6 个月需清洁传感器，先 把电源关掉，再用软毛刷轻扫灰尘便可，再把电源启动。

SG「一） 一次性烟感温度传感器说明书

SG「一） 一次性烟感温度传感器说明书

[02A 础③SG「一）,..,. ＿＿叫<e f>P00•2.�G>M -Flconneclion p 但m ensureth,ittl ,e －怡pt ,oneaod阳d归”…＂＂时＂阳时a 叫ParametersMod副sw,ln D Ul 120V 四／6CH2Ol.ll o u内15AMax.σrac副eri-1-Tra aler 刽V.FIFreq机ceocy,24GH,c叫y＂＇＂晴朗s Stancard眶EE80,.11b,s /a O 阳「,t;ag Temp. 0-4o"C Operating Gnni叫飞ype 1Pollution D回Q ree:2Im p el� v,.,,., ,eoov Product。

VO阿；ow口；在C炯＂何山（阳Button )3Before'Yl 。

u Install-因w 刷附＂也αreel irista 包t川、阿飞a γbeda扪ge「恨so，嗣�galMulti 萨ifi C业C泪uitbrea阳rs m徨�need tobA d&-en 凹，zed for ,;,reins刨lation.If yoo are n nl fami�町、＂＇＇＂副e ,c司wα＇p<'.a secana profess。

们(I I e ler t rici包咱今10蜡10Before Vi 。

u Installt跚跚n,(Line回归，）AW <wirei sawi e carryi 咱ac e ec ric cLrr e rt.llyookee i:yourtester here比winsho"' 1nd1cetionwher 酬W胞阳aLoadWi瞄了。

回归connGCtll 阿light创怕＇°your lil71tfi><ture.lt i5 w比，.，g闹。

火灾探测器(烟感温感)设置与安装规范参考文档

火灾探测器(烟感温感)设置与安装规范参考文档

一.烟感温感
2
D、接线施工严格注意三点：
设
a.避免短路
备
安
装 要
b.避免断线
求
c.避免对地
一.烟感温感
3 • A.季度检查要求： 采用专用检测仪器分期分批试验探测器的动作及确认
灯显示。
维 保 及
• B.年度检查要求： 点型烟感探测器投入运行2年后，应每隔3年至少全部
调 清洗一遍。
试
探测器的清洗应由有相关资质的机构根据产品生产企
1 • B.火灾探测器的设置数量： 规范规定：每个探测区域内至少设置一只火灾探测器。一个探测区域
设
内所设置探测器的数量应按下式计算：
备
选
择
及
N—一个探测区域内所设置的探测器的数量，单位用“只”表示，N应取整数；
设 置
S—一个探测区域的地面面积（m²）； A—探测器的保护面积（rn²），指一只探测器能有效探测的地面面积。由于 建筑物房间的地面通常为矩形，因此，所谓“有效”探测器的地面面积实际
安
间区域应至少设置一只探测器；
装
（3）当被梁隔断的区域面积超过一只探测器的保护面积时，
要
被隔断的区域应按规定方法计算探测器的设置数量；
求
一.烟感温感
2
j.下列场所可不设置探测器：厕所、浴室及其类似场所；不能
有效探测火灾的场所；不便维修、使用（重点部位除外）的场
设
所。
备
安
装
要
求
一.烟感温感
2
B.探测器安装要求： a、探测器安装方式图：
设 备 安 装 要 求
底座
预埋盒 布线管
56
探测器
一.烟感温感

烟雾探测器 AJ-760, AJ-761, AJ-762, AJ-763,AJ-765 使用说明书

烟雾探测器 AJ-760, AJ-761, AJ-762, AJ-763,AJ-765 使用说明书
按下按钮2秒钟，闹钟会发出响亮的响声。一旦松开测试按 钮，警报可能会停止。
注意：如果测试功能在完成上面提到的步骤之后不能正常 运行，则更换或返回警报。
危险：如果报警喇叭响起，并且未对烟雾报警器进行测试， 则烟雾报警器可能感应到了烟雾。
听到报警声时需留意并立刻采取行动。
维修与清洁 Maintenance and cleaning
11.2 如果烟雾未到达警报值，则烟雾警报器无法检测到火灾。 烟囱或墙壁，屋顶或隔闭门另一侧的火灾可能无法到达
卧室或睡眠区域 - 特别是如果卧室或睡眠区的门在夜间关闭。
11.3 在火灾本身造成损坏，伤害或死亡之前，烟雾报警器可 能没有时间报警，因为某些火灾产生的烟雾可能无法立即到 达探测器。
这方面的例子包括在床上吸烟的人，玩火柴的孩子，或 因泄漏的气体导致的的猛烈爆炸引起的火灾。
零件名称
数量
烟雾探测器
1个
安装支架
1个
螺丝ห้องสมุดไป่ตู้
2个
定位螺塞
2个
说明书
1张
探测器
参数 Parameters
产品名称 工作电源 待机电流 报警工作电流 低压阀值 产品寿命 报警方式 报警声强 防火等级 产品尺寸
安装支架
独立式光电烟雾探测器 DC3V <12uA ＜35mA 2.4V 10年 LED&蜂鸣器 >85dB V-0 Φ110mm×H42mm
烟雾探测器使用说明书
Smoke Alarrn User’s Guide 型号：AJ-760, AJ-761, AJ-762，AJ-763，AJ-765
为方便起见，请写下以下详细信息 烟雾探测器型号： 生产日期编码 采购地点 采购日期
重要！ 请仔细阅读并保留此说明书

风雨感应器、烟雾感应器说明(1)

风雨感应器、烟雾感应器说明(1)

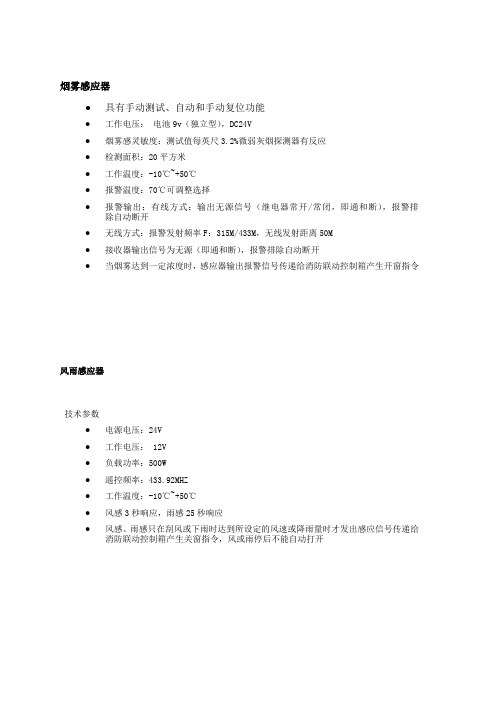

烟雾感应器
●具有手动测试、自动和手动复位功能
●工作电压：电池9v（独立型），DC24V
●烟雾感灵敏度：测试值每英尺3.2%微弱灰烟探测器有反应
●检测面积：20平方米
●工作温度：-10℃~+50℃
●报警温度：70℃可调整选择
●报警输出：有线方式：输出无源信号（继电器常开/常闭，即通和断），报警排
除自动断开
●无线方式：报警发射频率F：315M/433M，无线发射距离50M
●接收器输出信号为无源（即通和断），报警排除自动断开
●当烟雾达到一定浓度时，感应器输出报警信号传递给消防联动控制箱产生开窗指令
风雨感应器
技术参数
●电源电压：24V
●工作电压： 12V
●负载功率：500W
●遥控频率：433.92MHZ
●工作温度：-10℃~+50℃
●风感3秒响应，雨感25秒响应
●风感、雨感只在刮风或下雨时达到所设定的风速或降雨量时才发出感应信号传递给
消防联动控制箱产生关窗指令，风或雨停后不能自动打开。

烟感报警器的使用与维护

烟感报警器的使用与维护
检查
定期检查烟感报警器的线路和连接是否正常，确保其正常运行。
更换电池
定期更换烟感报警器的电池，以保证其正常工作。
故障诊断与维修
故障诊断
当烟感报警器出现故障时，应先进行故障诊断，确定 故障原因。
维修
根据故障诊断结果，进行相应的维修工作，修复或更 换损坏的部件。
注意事项
在维修过程中，应注意安全，避免触电等意外事故的 发生。
随着人们对安全意识的提高，烟感报警器的市场需求将不 断增长。
技术创新推动
技术创新将不断推动烟感报警器的发展，提高其性能和功 能，满足市场的多样化需求。
政策支持
政府对安全生产的重视和支持将为烟感报警器的发展提供 良好测到烟雾时，报警器会发出高分贝的报警声，同时通 过连接的消防控制中心或手机APP发送报警信息。
常见问题与解决方案
误报或不报警
检查探测器是否正常工作，清洁探测器镜头，检 查报警阈值是否设置正确。
电源故障
检查电源线是否完好，确保电源正常供电。
连接问题
检查连接线路是否松动或损坏，重新连接或更换 损坏的线路。
特点
03
高效、准确、及时，能够预防火灾事故的发生，保障人员安全
。
应用场景与优势
应用场景
家庭、办公室、酒店、商场等场所。
优势
实时监测烟雾，及时发出警报，有效 预防火灾事故的发生，提高安全保障 。
02
烟感报警器的安装与使用
安装步骤与注意事项
确定安装位置
选择通风良好、远离墙壁和天花板、无遮挡物的位置，以便烟雾 能够顺利进入探测器。
烟感报警器通常包含一个烟雾传感器 ，能够检测空气中的烟雾颗粒。当烟 雾浓度达到一定阈值时，传感器会产 生一个信号，触发报警器发出警报。

烟感探测器的使用方法

烟感探测器的使用方法烟感探测器是一种常见的安全设备，广泛应用于家庭、办公室、商业场所等各种场合。

它的主要功能是检测空气中的烟雾，并在发现烟雾时发出警报，以提醒人们及时采取措施避免火灾的发生。

本文将介绍烟感探测器的使用方法，以帮助读者正确使用这一重要的安全设备。

首先，选择合适的烟感探测器是十分重要的。

市面上有各种不同类型的烟感探测器，包括离子型、光电型和热敏型等。

离子型烟感探测器适用于检测燃烧物质产生的微小粒子，而光电型烟感探测器则主要通过光电元件来检测烟雾。

热敏型烟感探测器则是通过检测温度变化来判断是否有火灾发生。

根据不同的需求和使用场所，选择适合的烟感探测器是至关重要的。

其次，正确安装烟感探测器也是非常重要的一步。

烟感探测器通常需要安装在天花板上，离墙壁和其他物体一定的距离，以确保能够及时发现烟雾。

同时，烟感探测器应该避免安装在通风口、空调出风口等位置，以免影响其正常工作。

在安装之前，应先检查电源线是否完好，确保电源正常供电。

安装时要注意固定牢固，以免因震动等原因导致烟感探测器脱落。

一旦烟感探测器安装完毕，就需要进行相应的测试和维护工作。

定期测试烟感探测器的工作状态是非常重要的。

可以按下测试按钮，观察是否能够发出警报声。

如果没有听到警报声，可能是电池电量不足或其他故障导致的，需要及时更换电池或维修。

此外，还应定期清洁烟感探测器，以防止灰尘和污垢堵塞烟雾传感器，影响其正常工作。

在日常使用中，我们还需要注意一些使用注意事项。

首先，不要将烟感探测器用于检测其他气体，避免误报。

其次，要避免在烟感探测器附近吸烟或点燃火柴等活动，以免触发误报。

此外，不要随意拆卸烟感探测器，以免影响其正常工作。

如果需要更换电池或进行其他维修工作，应按照说明书上的指引进行操作。

最后，我们还需要了解烟感探测器的警报信号和应急处理方法。

当烟感探测器发出警报声时，应立即采取行动。

首先，要尽快确认是否有火灾发生，如果是误报，可以通过按下消音按钮来停止警报。

智安城科技无线烟雾报警器说明书

智安城科技无线烟雾报警器说明书智安城科技无线烟雾报警器说明书一、产品概述智安城科技无线烟雾报警器是一款高品质的家庭安全设备，可以及时响应并发出警报信号，以提醒您家中发生的烟雾情况。

该报警器采用无线通信技术，无需布线，方便快捷。

二、产品特点1. 高灵敏度传感器：能够快速感知到烟雾并及时发出警报信号。

2. 无线通信技术：无需布线，方便安装，并且可以与智能家居系统进行连接。

3. 声光报警：当检测到烟雾时，报警器会同时发出响亮的声音和闪烁的灯光，有效提醒用户。

4. 持久耐用电池：采用高品质电池，具有长时间使用寿命。

三、产品安装步骤1. 找到合适位置：将报警器安装在离地面30cm-45cm的位置，防止误报和防水。

2. 固定底座：使用螺丝将报警器的底座固定在墙壁或天花板上。

3. 安装报警器：将报警器插入到底座上，并确保稳固。

4. 配对设置：按下报警器上的配对按钮，然后按下智能家居系统上的配对按钮进行配对。

四、使用方法1. 开关控制：报警器上有一个开关按钮，用于打开和关闭报警器功能。

2. 测试功能：可以定期进行报警器测试，以确保正常工作。

3. 报警解除：当报警器响起时，可以按下报警器上的解除按钮进行解除。

五、注意事项1. 请按照操作手册正确安装和使用报警器，以确保正常工作。

2. 定期检查电池电量，并及时更换电池。

3. 请将报警器放置在婴儿和儿童无法触及的位置，以避免意外操作。

4. 如果发现报警器有异常情况，请及时联系客服进行处理。

六、售后服务如果您在使用过程中遇到任何问题或有任何意见和建议，请随时联系我们的客服团队，我们将竭诚为您提供解决方案。

联网型烟温复合探测器说明书

联网型烟温复合火灾探测器使用说明书联网型光电烟温复合火灾探测器(以下简称探测器)适用于商场、宾馆、商店 、仓库、电机房等民用及工业场所的火灾预报警。

探测器具有灵敏度高、稳定可靠、耗电小、美观耐用、使用方便等特点，可与安防系统配套使用 一. 性能：报警声音： ≥80dB供电电源： DC9V ～DC28V电 流： 静态电流 ≤200uA 报警电流 ≤45mA 工作温度： -10℃～+50℃相对湿度： ≤95%RH(40℃±2℃)输出形式： 声光报警/继电器无源触点（NO/NC 可设置）输出烟雾灵敏度：1.06±.26%ＦＴ. 温度报警级别：Ａ１Ｒ符合标准：GB4715-2005,GB4716-2005 二. 功能： 自检：按下检测按钮,探测器LED 常亮，同时发出报警音响。

工作：正常情况下,探测器大约每隔6秒指示灯会闪亮一下。

探测器自动检测周围环境中的烟雾浓度和温度变化,并根据使用环境状况进行灵敏度自动补偿。

当烟雾浓度或温度接近报警值，探测器加快对烟雾浓度或温度趋势进行智能运算,同时报警指示灯开始闪亮。

若运算结果达到或超过报警值,探测器开始声光报警,并启动继电器输出。

当周围环境的烟雾浓度和温度降低到报警值以下时,探测器自动恢复正常工作状态。

输出：无源触点输出；触点容量24V/1A ，可通过探测器内部的跳线，设置为常开或常闭触点输出。

出厂时跳线默认设置触点为常闭。

三. 结构特征：探测器外形示意图如图1所示。

图1：探测器外形示意图四.安装：在天花板上相距60mm 的位置上打两个直径5mm 的安装孔, 如图3用涨塞和螺钉固定探测器底座在天花板上。

图2：安装示意图注意：该产品不适宜在以下场所使用： ● 正常情况下有烟滞留的场所 ● 有较大粉尘、水雾、蒸汽、油雾污染、 ● 腐蚀气体的场所 ● 相对湿度大于95%的场所 ● 通风速度大于5m/秒的场所 五. 接线：连接电源线在底座端子3、端子4上,继电器无源触点输出线连接在底座端子1、端子2上。

HSF底座式无线烟感说明书

H S F底座式无线烟感说明书公司内部档案编码：[OPPTR-OPPT28-安全注意事项1.本设备只能由专业人员进行安装。

在安装本设备前，请先浏览本使用说明书，以便能正确安装。

2.在安装过程中，如果因为不遵循本说明书的相关要求，而引起的故障，本公司不承担任何责任。

3.安装人员使用完本说明书后，需将其与产品一起交付现场工作人员。

目录1 概述 (1)2 主要特点 (1)3 主要功能 (1)4 适用场合 (2)5 规格和指标 (3)6 工作原理 (4)7 安装与调试 (6)8 注意事项 (8)9 故障分析与排除 (9)10 维修与保养 (9)11 运输、储存 (9)12 开箱及检查 (9)13售后服务指南 (10)1 概述HS-F600 底座式无线感烟报警器（后简称“报警器”）是上海华宿电气股份有限公司最新推出的产品，采用智能无线底座（后简称“无线底座”）跟独立式光电感烟火灾探测报警器（后简称“烟感”）相结合、各自独立供电、互不影响的设计理念。

当发生火灾时，报警器不仅能够感应火灾产生的烟雾，在火灾现场发出明显的声光报警信号，提示现场人员进行灭火处理或逃生。

同时，无线底座内置了符合LoRaWAN 物联网通信技术的低功耗无线传输模块，可以将火灾报警信息通过无线方式实时地上报到“电丁丁”智慧用电安全隐患监管服务平台，方便监控人员及时知晓火灾报警并处理。

HS-F600 底座式无线感烟报警器，智能无线底座配接独立式光电感烟火灾探测报警器组成。

2 主要特点1.烟感通过 CCCF 认证，是具有国家消防强制性产品认证证书的专业火灾探测报警设备；2.创新的底座式设计，无线底座跟烟感各自独立供电，互不影响；3.特有的烟感失联和底座拆动报警功能，报警器和烟感被拆被盗及时报警；4.功耗极低，烟感可持续工作 3 年，无线底座可持续工作 5 年；5.采用光电式感烟探测技术，性能稳定，工作可靠；6.无线覆盖范围广，典型应用环境，覆盖半径可达 2 km，符合LoRaWAN 无线通信标准。

  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

安全注意事项1.本设备只能由专业人员进行安装。

在安装本设备前，请先浏览本使用说明书，以便能正确安装。

2.在安装过程中，如果因为不遵循本说明书的相关要求，而引起的故障，本公司不承担任何责任。

3.安装人员使用完本说明书后，需将其与产品一起交付现场工作人员。

目录1 概述........................... 错误!未定义书签。

2 主要特点....................... 错误!未定义书签。

3 主要功能....................... 错误!未定义书签。

4 适用场合....................... 错误!未定义书签。

5 规格和指标..................... 错误!未定义书签。

6 工作原理....................... 错误!未定义书签。

7 安装与调试..................... 错误!未定义书签。

8 注意事项....................... 错误!未定义书签。

9 故障分析与排除................. 错误!未定义书签。

10 维修与保养.................... 错误!未定义书签。

11 运输、储存.................... 错误!未定义书签。

12 开箱及检查.................... 错误!未定义书签。

13售后服务指南................... 错误!未定义书签。

1 概述HS-F600 底座式无线感烟报警器（后简称“报警器”）是上海华宿电气股份有限公司最新推出的产品，采用智能无线底座（后简称“无线底座”）跟独立式光电感烟火灾探测报警器（后简称“烟感”）相结合、各自独立供电、互不影响的设计理念。

当发生火灾时，报警器不仅能够感应火灾产生的烟雾，在火灾现场发出明显的声光报警信号，提示现场人员进行灭火处理或逃生。

同时，无线底座内置了符合LoRaWAN物联网通信技术的低功耗无线传输模块，可以将火灾报警信息通过无线方式实时地上报到“电丁丁”智慧用电安全隐患监管服务平台，方便监控人员及时知晓火灾报警并处理。

HS-F600 底座式无线感烟报警器，智能无线底座配接独立式光电感烟火灾探测报警器组成。

2 主要特点1.烟感通过 CCCF 认证，是具有国家消防强制性产品认证证书的专业火灾探测报警设备；2.创新的底座式设计，无线底座跟烟感各自独立供电，互不影响；3.特有的烟感失联和底座拆动报警功能，报警器和烟感被拆被盗及时报警；4.功耗极低，烟感可持续工作 3 年，无线底座可持续工作 5 年；5.采用光电式感烟探测技术，性能稳定，工作可靠；6.无线覆盖范围广，典型应用环境，覆盖半径可达2 km，符合LoRaWAN 无线通信标准。

3 主要功能1.火灾报警上报：当报警器感应到火灾产生的烟雾时，报警器将及时发出明显的声光报警信号，同时，通过无线底座将火灾报警信息无线上报到“电丁丁”智慧用电安全隐患监管服务平台，方便监控人员及时知情并处理。

2.烟感失联报警无线上报：当报警器的烟感部分跟无线底座处于分离状态时（例如：烟感被盗、被拆掉等），报警器将上报烟感失联报警信息通知监控人员，以便及时处理。

3.底座防拆报警无线上报：当报警器的无线底座被打开时，报警器将上报底座被打开报警信息通知监控人员，以便及时处理。

4.欠压、故障报警无线上报：当报警器（无线底座/烟感）处于欠压或者故障状态时，欠压或故障报警信息将通过无线方式实时地上报到“电丁丁”智慧用电安全隐患监管服务平台，方便监控人员及时知情并处理。

5.温度超限报警：当报警器周围的环境温度超出正常范围时（默认正常温度范围：-10℃~50℃，可配置），报警器将通过无线方式及时地向“电丁丁”智慧用电安全隐患监管服务平台上报温度超限报警信息，供监控人员及时知情并处理。

6.自检功能：报警器正常监测状态下，按下按键进行自检，指示灯闪亮，蜂鸣器发出火警声响；松开按键，声响消失，表明报警器工作正常。

7.消音（复位）功能：在火警状态下，用户按下按键一秒以上，火警的声响暂停，报警器处于消音状态，消音状态持续 1 分钟左右；1 分钟后，如果火警状态继续存在，蜂鸣器重新响起，如果用户需要消音，则需要再次按下按键。

4 适用场合1. 适用场所：住宅、休闲厅、宾馆、饭店、公寓、宿舍、养老院、幼儿园、文物保护建筑等。

2.不宜安装的场所：A.尘埃、粉沫和水蒸气大量滞留的场所；B.有可能发生腐蚀气体的场所；C.厨房及其正常情况下有烟停留的场所；D.温度、湿度过大的场所；E.通风速度大于 15米/秒的场所。

5 规格和指标表 1 规格和指标注：2m为报警器与无线接收器之间间隔一堵墙的情况下实测的传输距离典型值。

6 工作原理1.报警器工作原理报警器对烟雾的感应主要由光学迷宫完成，迷宫内有一组红外发射、接收对管，对射角度约 120°，当无烟雾时，接收管接收不到红外发射管的红外光，后续电路无电压输出；当有烟雾时，烟雾进入迷宫使红外管发射的红外光发生散射，散射的红外光被接收管接收，在后续电路产生电压输出，烟雾越大，则散射越强，产生的电压就越高，当这电压达到预定的值时报警器发出报警信号，完成报警功能。

2. 无线通信工作原理报警器的无线底座内置无线传输模块，该模块通过无线方式与HS-F100网关进行通信，网关通过互联网（含3G/4G等移动互联网）与位于云端（或部署于本地）的网络服务器进行通信。

由报警器、HS-F100网关、网络服务器可以采集报警信息并且上传至“电丁丁”Web端云平台和相关管理人员手机APP，如图 1 所示。

图1. “电丁丁”智慧用电安全隐患监管服务系统7 安装与调试报警器的安装调试步骤：1. 安装烟感电池：打开报警器的烟感部分，将电池正负极端子插入烟感电池扣，放置到电池仓内，如图2 和图 3 所示。

然后进行自检，按下按键，烟感指示灯连续闪烁，蜂鸣器发出火警声响；松开按键，声响消失，表明烟感工作正常。

图2. 打开报警器的烟感部分图3. 安装烟感电池2.报警器组装：将烟感扣在无线底座上，顺时针旋转并拧紧，组成完整的报警器，如图 4 示。

图4. 报警器组装完成3.安装报警器底座：用螺钉将底座固定在天花板上，如图 5 所示。

4.报警器上电：将无线底座内的无线传输模块的开关拨到“ON”的位置，观察到两个指示灯将同时闪烁一次（约），表示报警器正常上电。

5.安装报警器：将报警器扣在底座上顺时针旋转，直到报警器锁紧并固定在底座上，如图 5 所示。

图5. 报警器安装示意图6.系统调试：报警器上电工作 1 分钟之后，报警器将上报一次工作状态信息，如果上报信息为正常状态，则表明报警器工作正常。

8 注意事项1.本产品需在安装电池的情况下使用。

2.使用期限：本产品标注的使用期限均是指在常规条件下的使用期限；注：常规条件指“报警器大部分时间处于正常监视，无线通信系统稳定的状态下。

”3.当报警器发出低电压告警时，应及时更换相同型号电池，以免影响报警器的正常功能。

4.当报警器发出过火灾报警后，需要更换烟感电池。

5.建议每 10 年更换一次报警器。

9 故障分析与排除1.烟感蜂鸣器不响或指示灯不亮，检查并确保烟感电池正负极连接正确，或更换新电池再试一次。

若仍未解决，表明烟感存在故障，应送公司维修。

2.无线底座上电时，指示灯不亮，检查并确保无线底座拨动开关拨到“ON”的位置。

若仍未解决，表明无线底座存在故障，应送公司维修。

10 维修与保养1.报警器在安装并投入使用后，定期需按下测试按钮对报警器进行测试，若发现故障（如蜂鸣器不响，指示灯不亮）时，应及时进行检查或返回厂家维修。

2.报警器在安装前应妥善保管并应采取相应的防尘、防潮、防腐蚀措施。

3.如发生报警器故障或其他问题，请不要私自拆卸报警器进行维修，用户可联络专业客服人员，专业客服人员会尽快为您处理问题。

11 运输、储存报警器为纸盒包装，运输中应避免剧烈振动、碰撞、暴晒和受潮。

报警器应储存在干燥的室内环境中，储存时间不应超过一年。

12 开箱及检查由于报警器较重，容易发生运输损伤，客户收到货后请仔细检查包装的完好性。

报警器开箱时，应按照《发货验收单》进行检查，检查无误后，请在验收单上签字确认，并将此单尽快回传本公司，以便于本公司安排技术支持。

HS-F600底座式无线感烟报警器标准配置清单：底座式无线感烟报警器（包含无线底座和烟感）1只2．烟感标配电池1只3．安装小袋（包含螺钉、膨胀胶塞以及平垫圈各 2 个）1袋4．HS-F600 底座式无线感烟报警器使用说明书1份5．工程布线施工规范1本6．发货验收单13售后服务指南我们的服务守则：本着用户至上的原则，对每一个用户负责，对每一个电话负责，对每一封信负责，对每一件产品负责，对每一项承诺负责。

产品维修服务：若您在产品使用中出现产品故障，请注明故障现象，并通知我公司售后服务部，我公司将在最短的时间内为您处理故障并帮您恢复系统的正常使用。

按照国家有关商品的售后服务规定和条例，本产品保修期按照销售合同为准，保修期自销售之日起计算（以发货日期为准）。

保修期内，公司将为客户提供免费的技术支持和维修。

因我公司产品不断更新，如用户返修品已无原配件更换，本公司有权以新部件或产品替代。

特别声明：实行免费保修须具备如下条件：1) 产品尚处于保修期内。

2) 在正常使用情况下，出现的质量问题。

3) 必须在本司技术支持部人员指导下维修。

4) 产品没有被私自拆卸过。

属于下列情况之一的，不实行免费保修（需要收费维修），其维修费用将按照公司制订的收费标准收取。

1) 已超过保修期限的。

2) 使用盗版软件、非标准配件而造成损坏。

3) 擅自涂改、撕毁产品序列号4) 电压不稳定或电压超过电脑标准电压造成损坏的；5) 自然灾害（如雷击等）造成的损坏的；6) 未按照说明书要求使用、维护、保管造成的损坏，或因不可抗拒力造成损坏的。

7) 客户发回返修途中由于运输、装卸所导致的损坏。

8) 随机电源线、电缆线、说明书、外壳以及包装材料等的损坏不在保修范围。

属于下列情况之一的，本公司不予维修，后果由贵公司自负。

1)由用户自行拆装产品的；2)由非授权维修服务者拆装本产品的。

该条例于发布之日起生效。

保修卡内容的最终解释上海华宿电气股份有限公司中国(上海)自由贸易试验区盛荣路88弄1号楼2层11室电话：400-889-1516电话：+86传真：+86网址：年第一版。
