乙醇-水连续浮阀式精馏塔的设计方案

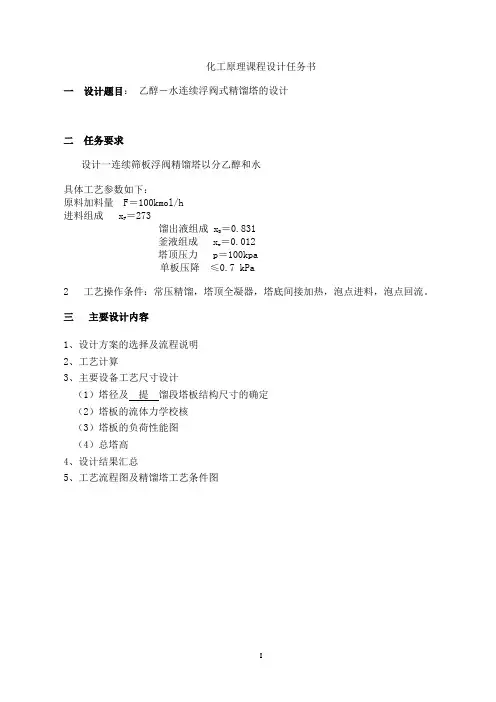

化工原理课程设计任务书一设计题目：乙醇－水连续浮阀式精馏塔的设计二任务要求设计一连续筛板浮阀精馏塔以分乙醇和水具体工艺参数如下：原料加料量 F＝100kmol/h＝273进料组成 xF馏出液组成 x＝0.831D＝0.012釜液组成 xw塔顶压力 p＝100kpa单板压降≤0.7 kPa2 工艺操作条件：常压精馏，塔顶全凝器，塔底间接加热，泡点进料，泡点回流。

三主要设计内容1、设计方案的选择及流程说明2、工艺计算3、主要设备工艺尺寸设计（1）塔径及提馏段塔板结构尺寸的确定（2）塔板的流体力学校核（3）塔板的负荷性能图（4）总塔高4、设计结果汇总5、工艺流程图及精馏塔工艺条件图目录3.3.3.204参考文献 (30)摘要本设计是以乙醇――水物系为设计物系，以浮阀塔为精馏设备分离乙醇和水。

浮阀塔是化工生产中主要的气液传质设备，此设计针对二元物系乙醇－－水的精馏问题进行分析，选取，计算，核算，绘图等，是较完整的精馏设计过程。

通过逐板计算得出理论板数为16块，回流比为3.531,算出塔效率为0.518，实际板数为32块，进料位置为第11块，在板式塔主要工艺尺寸的设计计算中得出塔径为1米，有效塔高13.6米，浮阀数（提馏段每块76）。

通过浮阀塔的流体力学验算，证明各指标数据均符合标准。

本次设计过程正常，操作合适。

关键词：乙醇、水、二元精馏、浮阀连续精馏精馏塔、提馏段第1章前言1.1精馏原理及其在化工生产上的应用实际生产中，在精馏柱及精馏塔中精馏时，上述部分气化和部分冷凝是同时进行的。

对理想液态混合物精馏时，最后得到的馏液(气相冷却而成)是沸点低的B物质，而残液是沸点高的A物质，精馏是多次简单蒸馏的组合。

精馏塔底部是加热区，温度最高；塔顶温度最低。

精馏结果，塔顶冷凝收集的是纯低沸点组分，纯高沸点组分则留在塔底。

1.2精馏塔对塔设备的要求精馏设备所用的设备及其相互联系，总称为精馏装置，其核心为精馏塔。

常用的精馏塔有板式塔和填料塔两类，通称塔设备，和其他传质过程一样，精馏塔对塔设备的要求大致如下：一：生产能力大：即单位塔截面大的气液相流率，不会产生液泛等不正常流动。

【设计计算】（一）设计方案的确定本设计任务为分离乙醇和水的混合物。

对于二元混合物的分离，应采用常压下的连续精馏装置。

本设计采用泡点进料，将原料液经过预热器加热至泡点后送入精馏塔内，塔顶上升蒸汽采用全凝气冷凝，冷凝液在泡点下一部分回流至塔内，其余部分经产品冷却器后送入储罐。

该物系属不易分离物系，最小回流比较小，故操作回流比取最小回流比的1.6倍，塔釜采用直接加热蒸汽加热，塔底产品经冷却后送至储罐。

（二）工艺计算1、物料衡算：原料液及塔顶、塔底产品的摩尔分数如下。

M A =46kg/kmol （乙醇） M B =18kg/kmol （水）x F =18/60.046/40.046/40.0+=0.21x D =18/08.046/92.046/92.0+=0.82又M F =M A ×x F +（1-x F ）×M B=46×0.21+(1-0.21)×18=23.88 M D =0.82×46+(1-0.82)×18=40.96 ∴ q n.D =18)82.01(4682.0)24330/(1078.1⨯-+⨯⨯⨯=55.48kmol/hη=F D x q x q F n D n ⨯⨯..=21.0.82.048.55⨯⨯F qn =0.99∴ q n.F =218.82kmol/hq n.D /q n.F =（x F -x W ）/(x D -x W )即 55.48/218.82=wwx x --82.021.0∴ x w =0.00295q n.F ×x F =q n.D +q n.w ×x w218.82×0.21=55.48×0.82+q n.w ×0.00295 ∴ q n.w =155.46kmol2、R min 的确定0.000.050.100.150.200.250.300.350.400.450.500.550.600.650.700.750.800.850.900.951.000.000.050.100.150.200.250.300.350.400.450.500.550.600.650.700.750.800.850.900.951.00yx24610246810图1乙醇—水体系为非理想体系，其平衡曲线有下凹部分，当操作线与q 线的交点尚未落在平衡线上之前，操作线已与平衡线相切，如图1。

乙醇_水精馏塔设计说明
1.设备选型
2.工艺流程
(1)加热阶段：将乙醇_水混合物加热到沸点，使其部分汽化，进入下一个阶段。

(2)蒸馏阶段：乙醇和水在塔内进行汽液两相的分离，高纯度的乙醇向上升腾，低纯度的水向下流动。

(3)冷凝阶段：将高纯度的乙醇气体冷凝成液体，便于收集和储存。

(4)分离阶段：将冷凝后的液体进一步分离，得到纯度较高的乙醇和水。

3.操作参数
(1)温度控制：加热阶段需要将混合物加热到适当的沸点，通常控制在80-100摄氏度。

而在蒸馏阶段，控制塔顶和塔底的温度差异，有助于提高分离效果。

(2)压力控制：塔的进料和出料口通常需要控制一定的压力，以保证流量的稳定。

(3)流量控制：塔内液体的流速对塔的操作效果有较大影响，需保持适当的流速，通常通过调节塔顶和塔底的流量或液位来实现。

4.塔的结构及内件设计
乙醇_水精馏塔的结构包括塔壳、进料装置、分离器、冷凝器、再沸器、集液器等。

其中，塔内需要配置一些内件，如填料和板式塔板等，以
提高传质和传热效果。

填料可采用金属或塑料材料，板式塔板可选用槽式、波纹式等不同形式。

通过合理配置和设计这些内件，提高乙醇_水分离效果。

综上，乙醇_水精馏塔的设计需要综合考虑设备选型、工艺流程、操
作参数以及塔的内部结构等因素。

通过合理的设计和选择，可以实现高效
分离乙醇和水的目的。

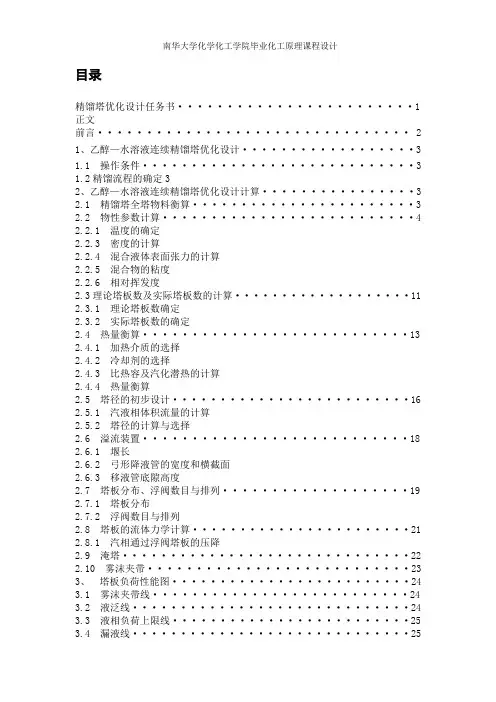

目录精馏塔优化设计任务书 (1)正文前言 (2)1、乙醇—水溶液连续精馏塔优化设计 (3)1.1 操作条件 (3)1.2精馏流程的确定32、乙醇—水溶液连续精馏塔优化设计计算 (3)2.1 精馏塔全塔物料衡算 (3)2.2 物性参数计算 (4)2.2.1 温度的确定2.2.3 密度的计算2.2.4 混合液体表面张力的计算2.2.5 混合物的粘度2.2.6 相对挥发度2.3理论塔板数及实际塔板数的计算 (11)2.3.1 理论塔板数确定2.3.2 实际塔板数的确定2.4 热量衡算 (13)2.4.1 加热介质的选择2.4.2 冷却剂的选择2.4.3 比热容及汽化潜热的计算2.4.4 热量衡算2.5 塔径的初步设计 (16)2.5.1 汽液相体积流量的计算2.5.2 塔径的计算与选择2.6 溢流装置 (18)2.6.1 堰长2.6.2 弓形降液管的宽度和横截面2.6.3 移液管底隙高度2.7 塔板分布、浮阀数目与排列 (19)2.7.1 塔板分布2.7.2 浮阀数目与排列2.8 塔板的流体力学计算 (21)2.8.1 汽相通过浮阀塔板的压降2.9 淹塔 (22)2.10 雾沫夹带 (23)3、塔板负荷性能图 (24)3.1 雾沫夹带线 (24)3.2 液泛线 (24)3.3 液相负荷上限线 (25)3.4 漏液线 (25)3.5 液相负荷下限 (25)4、塔总体高度利用下式计算 (27)4.1 塔顶封头 (27)4.2 塔顶空间 (28)4.3 塔底空间 (28)4.4人孔 (28)4.5 进料板处板间距 (28)4.6 裙座 (28)5、塔的接管 (29)5.1 进料管 (29)5.2 回流管 (29)5.3 塔底出料管 (29)5.4 塔顶蒸汽出料管 (29)5.5 塔底蒸汽进气管 (29)6、塔的附属设计 (30)6.1 冷凝器的选择 (30)6.2 再沸器的选择 (30)7、参考文献 (31)8、课设心得 (31)9、附图 (32)精馏塔优化任务书一、设计题目乙醇—水溶液连续精馏塔优化设计二、设计任务及操作条件1．设计任务处理量：55300吨/年料液浓度：30（wt%）产品浓度：95（wt%）易挥发组分回收率：99%2. 操作条件：①间接蒸汽加热；②塔顶压强：1.03 atm（绝对压强）③进料热状况：泡点进料；3. 设备型式: 精馏塔4. 工作日:每年300天,每天24小时连续进行三、设计内容a) 流程的确定与说明；b) 塔板和塔径计算；c) 塔盘结构设计i. 浮阀塔盘工艺尺寸及布置简图；ii. 流体力学验算；iii. 塔板负荷性能图。

课程设计设计题目乙醇-水连续精馏浮阀塔的设计学生姓名学号专业班级指导教师2014年 1 月 11 日.乙醇——水浮连续精馏阀塔工艺设计目录化工原理课程设计任务书 (3)摘要 (4)一、设计任务及方案简介 (10)1.1 设计任务 (10)1.2 设计方案论证及确定 (10)二、工艺流程草图及说明 (12)2.1.1 工艺草图 (12)2.2 工艺流程说明 (12)三、精馏塔工艺的设计及计算 (13)3.1 塔的物料衡算： (13)3.1.1 液料及塔顶，塔底产品含乙醇摩尔分数 (13)3.1.2平均摩尔质量 (13)3.1.3 物料衡算 (13)3.2 塔板数的确定： (14)3.2.1 理论塔板数N的求取 (15)TR及操作回流比R (16)3.2.2．求最小回流比min3.2.3 求理论塔板数T N (16)3.3 塔的平均温度: (17)3.4 密度 (17)3.4.1 精馏段 (17)3.4.2 提馏段 (18)3.4.3 不同温度下乙醇和水的密度 (18)3.5 混合物的粘度 (19)3.6 相对挥发度 (19)3.6.1 精馏段挥发度 (19)3.6.2 提馏段挥发度 (19)3.7 气液相体积流量计算 (20)3.7.1 精馏段 (20)3.7.2 提馏段 (20)3.8 混合溶液表面张力 (20)v3.8.1 精馏段 (21)3.8.2 提馏段 (22)3.9 全塔效率及实际塔板数 (22)四、工艺计算及主体设备的设计 (23)4.1 管径的初步设计 (23)4.1.1精馏段 (24)4.1.2 提馏段 (25)4.2 溢流装置 (25)4.2.1 堰长 (25)4.2.2 方形降液管的宽度和横截面 (26)4.2.3 降液管底隙高度 (26)4.3 塔板分布及浮阀数目及排列 (26)4.3.1 塔板分布 (26)4.3.2 浮阀数目与排列 (26)4.4 塔板的流体力学计算 (29)4.4.1 气相通过浮阀塔板的压降 (29)4.5 淹塔 (30)4.5.1 精馏度 (30)4.5.2 提馏段 (30)4.6 物沫夹带 (31)4.6.1 精馏段 (31)4.6.2 提馏段 (31)4.7塔板负荷性能图 (32)4.7.1 物沫夹带线 (32)4.7.2 液泛线 (32)4.8 液相负荷上限 (33)4.9 液漏线 (33)4.10 液相负荷下限性 (34)五、塔的附属设备选型及校核 (35)5.1 接管 (35)5.1.1 进料管 (35)5.1.2 回流管 (36)5.1.3 塔釜出料管 (36)5.1.4 塔顶蒸汽出料管 (37)5.1.5 塔釜进气管 (37)5.1.6 法兰 (37)5.2 筒体与封头 (38)5.2.1 筒体 (38)5.2.2 封头 (39)5.3 除沫器 (39)5.4 裙座 (39)5.5吊柱 (40)5.6人孔 (40)5.7 塔总体高度的计算 (40)5.7.1 塔的顶部空间高度 (40)5.7.2 塔的底部空间高度 (40)5.7.3 塔立体高度 (40)5.8 附属设备设计 (41)5.8.1 冷凝器的选择 (41)5.8.2 再沸器的选择 (41)六、塔的各项指标校验 (42)6.1 风载荷及风弯矩 (42)6.1.1 风载荷 (42)6.2 风弯矩 (42)6.3 离心泵选型 (43)6.4 塔体的强度和稳定性校核 (44)6.4.1 塔底危险截面1-1轴向应力计算 (44)6.5 质量载荷 (44)6.6 塔底抗压强度校核 (45)6.6.1 塔底1-1截面抗压强度及轴向稳定性校核 (45)6.7 裙座的强度及稳定性校核 (45)裙座底部0-0截面的轴向应力计算 (45)6.8 焊缝强度 (46)6.9.1 水压试验时，塔体1-1截面的强度条件 (46)6.9.2水压试验时裙裾底部1-1截面的强度和稳定性验算 (47)七、设计结果概要及汇总 (47)7.1 全塔工艺设计结果总汇 (47)7.2 主要符号说明 (50)八、总结 (52)8.1 总结 (52)8.2 心得 (53)九、主要参考文献 (54)绪论本设计书介绍的是浮阀塔精馏的设计，其中包括设计方案的确定、塔主要设备的工艺设计计算、辅助设备的选型、工艺流程图及草图及说明、设计结果概要及一览表等几大内容。

第一章：塔板的工艺设计一、精馏塔全塔物料衡算F:进料量（kmol/s ） F x :原料组成（摩尔分数，同下） D:塔顶产品流量（kmol/s ） D x :塔顶组成 W:塔底残液流量（kmol/s ） ：W x 塔底组成原料乙醇组成：%91.8%10018/8046/2046/20x =⨯+=F塔顶组成：%98.85%10018/646/9446/94=⨯+=D x塔底组成：%12.0%10018/7.9946/3.046/3.0=⨯+=W x进料量：F=25万吨/年=4706.036002430010182.01462.0102543=⨯⨯⨯⎪⎭⎫ ⎝⎛-+⨯⨯（kmol/s ） 物料衡算式为：F=D+W Fx F =Dx D +W W x 联立带入求解：D=0.0482 kmol/s W=0.4424 kmol/s二、常压下乙醇-水气液平衡组成（摩尔）与温度关系1. 温度利用表中数据由差值法可求得t F 、t D 、t W①t F :21.791.80.89t 66.921.77.860.89F --=--, t F =87.41 ℃②t D :72.7498.8541.78t 72.7443.8941.7815.78--=--D ， t D =78.21 ℃③t W ：12.0100t 90.105.95100W --=--， t W =99.72 ℃ ④精馏段的平均温度：81.82221.7841.872t t t 1=+=+=F D ℃ ⑤提馏段的平均温度：57.93272.9941.872t t t 2=+=+=F W ℃ 2. 密度已知：混合液密度：B B A A Lραραρ+=1(α为质量分数，M 为平均相对分子质量) 混合气密度：004.22TP MP T V =ρ塔顶温度：t D =78.21 ℃ 气相组成43.8910015.7821.7843.8915.7815.7841.78y --=--D D y ：， %88.86=D y进料温度：t F =87.41℃ 气相组成FF y 10091.3841.870.8975.4391.387.860.89y --=--：， %26.42y =F塔底温度：t W =99.72℃气相组成WW y 100072.991000.1705.95100y --=--：， W y =1.06%⑴ 精馏段液相组成1x ：1x =2x x FD +, %445.47x 1= 气相组成2y y y y 11FD +=：, %545.64y 1= 所以 286.31)4745.01(184745.0461=-⨯+⨯=L M kg/mol 074.36)6455.01(186455.0462=-⨯+⨯=L M kg/mol三、理论塔板的计算理论板：指离开此板的气液两相平衡，而且上液相组成均匀。

目录一、设计任务书 (2)二、物料衡算 (3)1. 计算依据 (3)2. 物料衡算 (3)2.1 精馏塔物料算 (3)2.2 预热器物量衡算 (4)2.3 全凝器物量衡算 (4)2.4 再沸器物量衡算 (5)2.5全凝器冷凝介质的消耗量 (5)四、设备设计与选型 (6)1. 精馏塔工艺设计 (6)2. 精馏塔的结构尺寸设计 (18)五、总结 (20)六、参考文献 (20)07级生物工程专业《化工原理》课程设计任务书设计课题：乙醇—水连续精馏浮阀塔设计一、设计条件1、原料液乙醇含量： 32.5 %（质量分数）。

2、产品要求：塔顶xD = 0.83 塔底残液xW= 0.01 （摩尔分率）。

3、原料处理量： 9.5 t/h4、操作条件：常压精馏，塔顶全凝，塔底间接加热，泡点进料，泡点回流，回流比R=(1.2~2)Rmin5、设备形式：浮阀塔（F1型）6、厂址：邵阳地区，邵阳地区夏天水温25~28℃，邵阳地区大气压力99kPa二、设计任务和要求1、确定全套精馏装置的流程，绘出流程示意图，标明所需的设备、管线及有关控制或观测所需的主要仪表与装置；2、精馏塔的工艺计算与结构设计：1）物料衡算确定理论板数和实际板数；2）按精馏段首、末板，提馏段首、末板计算塔径并圆整；3）确定塔板和降液管结构；4）按精馏段和提馏段的首、末板进行流体力学校核，并对特定板的结构进行个别调整；5）进行全塔优化，要求操作弹性大于2。

3、计算塔高；4、估算冷却水用量和冷凝器的换热面积、水蒸气用量和再沸器换热面积。

5、绘制精馏装置工艺流程图、塔板结构图（用计算机绘制3A图纸打印）；物料衡算1、计算依据1.1《乙醇—水连续精馏浮阀塔设计》1.2. 乙醇—水系统t—x—y数据2.物料衡算2.1 精馏塔总物料衡算159.018/675.046/325.046/325.0=+=Xf已知： X D =0.83, X W =0.01kmol kg Mf /452.2218841.046159.0=⨯+⨯=mol kg Md /24.411817.04683.0=⨯+⨯= mol kg Mw /28.181899.04601.0=⨯+⨯=h kmol F /12.423452.22105.93=⨯=F=D+W, FXf=DXd+WXw解得 D=76.884kmol/h W=346.236kmol/h2.2.预热器物料衡算预热器的进料、出料与精馏塔相同2.3 冷凝器（全凝器）的物料衡算泡点进料 q=1 由下图可知Ym=0.33726 则有图1X D/(Rm+1)=0.33726 Rm=1.46R=1.5Rm=1.5×1.46=2.2L=RD=2.2×76.884=169.14V=(R+1)D=3.2×76.884=246.03kmol/hVy=DX D+LX D246.03y=(76.884+169.14)×0.83 y=0.832.4 再沸器的物料衡算y’=0.025375q=1 V’=V=246.03kmol/hL’=V’+W=246.03+346.236=592.3kmol/h L’x=V ’y ’+WX W X=0.01642.5 全凝器冷凝介质的消耗量Wc 以及换热面积AcQc=(R+1)D(Ivd-Ild)查得 I vd =1266kJ/kg I Ld =253.9kJ/kg 则Qc=(2.2+1)×76.884(1266-253.9)=2.49×105kJ/h=69167J/s 冷却水进出温度 25℃ 、35℃,热流体进出温度为78.494℃ 、40℃ 平均温度下查得Cpc=4.174kJ/kg.℃s kg h kg t t Cpc Qc Wc /66.1/5.5965)2535(174.41049.2)12()(5==-⨯⨯=-=水C t m︒=-----∆1.21253540494.78ln)2535()40494.78( K 取700W ·m -2/℃，则27.41.2170069167m t K Q A m c =⨯=∆=2.6 再沸器蒸汽消耗量W 以及换热面积A查得99.626℃下 Ivd=2260kJ/kg Ild=840kJ/kg 则 Wc （水）=s kg V s /48.081.174.972=⨯=ρs kJ Ivd Wc Qc /8.1084226049.0)(=⨯==水s kg Ild Qc Wc /29.18408.1084)(===乙醇设备设计与选型精馏塔工艺设计1.精馏塔理论板数作出平衡线（x —y 图），图1由泡点进料得得q=1,则q 线方程为X=X F =0.159从而求得: R min=1.46 实际回流比为：R=1.5Rmin=1.5×1.46=2.21.1精馏段操作线方程：y=Rx ／(R+1) +X D ／(R+1)代入数据得：y=2.2x ／(2.2+1) +0.83／(2.2+1) =0.6875x+0.261.2提留段操作线方程：y=L ′x ／(L ′-W) –WX W ／（L ′-W ）代入数据得：y=346.236x ／246.03 -346.236×0.01／246.03=1.407x-0.014071.3理论塔板数的求取由操作线方程及q 线方程，气液平衡线作图(图1)得： 理论板数为：N T =18(不包括再沸器) 进料位置：从塔顶往下数N=162.精馏塔实际塔板数由T-X-Y 图求得：T D =78.494 O C T F =99.496O C T W =99.626O C塔顶与塔釡的平均温度：T=(T D +T W )／2=(80.54+110.19)／2=95.37O C ，故54.923626.99494.78096.99=++=Tm OC在此温度下，查得s mPa •=30773.0水μ s mPa •=38.0乙醇μ=-+=水）（乙醇μμμXf Xf m 10.159×0.38+0.841×0.3.775=0.319mPa.s 故全塔效率 E T =0.17-0.616㏒μm=0.17-0.616㏒0.319=0.476 E T =N T ／N P ×100% (N T :理论板数 N P :实际塔板数) 故 实际塔板数：N P =N T ／E T =18／0.476=38(不包括再沸器) 其中 精馏段 N 精=15/0.476=32 提馏段 N 提=3/0.476=6 实际进料位置：从塔顶往下数16／0.476=333.计算塔径、塔高3.1计算塔径uV D Sπ4=D —塔径,m; S V —塔内气体流量，s m /3； u —空塔气速，m/s 3.1.1精馏段 VVL Cu ρρρ-=max m ax u —极限空塔气速, m/s; C —负荷系数, V L ρρ,—分别为塔内液，气两相的密度，kg/m 3. 精馏段依据恒摩尔假设乙醇（气）3/735.1644.351314.8001.046110300m kg RT PM =⨯⨯⨯==ρ 水（气） 3/679.0644.351314.8001.018110300m kg RT PM =⨯⨯⨯==ρv p =0.83×1.735+0.17×0.679=1.56kg/m3V S =VM D /v p =246.03×41.24/1.56=1.81m 3/h塔顶液相密度：L=169.14koml/h乙醇(液) m1=169.14×0.83×46=6457.76kg/h 水(液) m2=169.14×0.17×18=517.57kg/h 查得：T D =80.54O C 时乙醇(液) ρ= 740.15kg/m 3 水(液) ρ= 972.74kg/m 3l p =0.83×740.15+0.17×972.74=779.69kg/m 3选取塔板间距,假设选H T =400mm,板上层清液高度h L =60mm;则 H T －h L =340mm031.056.169.77981.10025.0==v Vs Ls L ρρ根据史密斯关联图,查得 C 20=0.075根据 2.020)20(σC C =液相所含乙醇的平均摩尔分率为337.03843.001.0159.0=++查得临界温度 乙醇Tc1=243.1℃ 水Tc2=374.2℃ 故临界液体温度Tmc=∑x i T ic =0.337×（273+243.1）+0.663×（273+374.2）=603K 查得25℃下乙醇水溶液的表面张力，σ1=26dyn/cm2.12.1)25273(603)494.78273(6031212⎥⎦⎤⎢⎣⎡+-+-=⎥⎦⎤⎢⎣⎡--=T Tmc T Tmc σσ则 cm dyn /63.202=σ 故 C=C 20（20.63/20）0.2=0.075×(20.63/20)0.2 =0.075VV L Cu ρρρ-=max =075.0s m /675.156.156.169.779=-⨯乘以安全系数,得到适宜的空塔气速u u=0.7u max =0.7×1.675=1.1725m/sm uVsD 402.11725.114.381.144=⨯⨯==π按标准塔径圆整D=1.5m 3.1.2提馏段提馏段气相密度根据 RTpM=ρ 求取 乙醇（气） 3/64.175.372314.8001.046110300m kg RT PM =⨯⨯⨯==ρ水（气） 3/64.05.372314.8001.018110300m kg RT PM =⨯⨯⨯==ρρV =0.01×1.64+0.99×0.64=0.65kg/m 3L ’=W+V ’ V ’=L ’-W=592.3-346.236=246.03kmol/h V S =V ’Mw/ρv=246.03×18.28/0.65=1.92m 3/s 查得：T W =99.6O C 时乙醇(液) ρ= 723.51kg/m 3 水(液) ρ= 958.66kg/m 3 ρL =0.01×723.51+0.99×958.66=956.3 kg/m 3 L S =L ’Mw /ρL =592.3×18.28/956.3=0.003m 3/s06.065.03.95692.1003.0==v Vs Ls L ρρ根据《化工原理》下册P129史密斯关联图,查得 C 20=0.083 同精馏段相同算法，得σ2=18.55dyn/cm082.0)2055.18(083.0)20(202.02.0=⨯==σC C VV L Cu ρρρ-=max =0.082s m /81.265.065.05.763=-⨯乘以安全系数,得到适宜的空塔气速u u=0.7u max =0.7×2.81=1.967m/sm uVsD 115.1967.114.392.144=⨯⨯==π按标准塔径圆整D=1.2m在精馏段与提馏段中取较大的D 值，并圆整到标准塔径D=1500mm3.2计算塔高Z对于精馏塔塔顶空间: H d =1.2m 塔底空间: H b =2.5m 人孔数S: 每6块板设置一人孔 61638≈-=S (个) 进料口处板间距: H f =0.5m 开设人孔处板间距 H t ’=0.6m塔高（不包括封头和裙座高），考虑到进料口与人孔在同一位置.Z=H d +(N-2-S)H t +SH t ’+H F +Hw=1.2+(38-2-6)×0.4+4×0.6+0.5+2.5 =18.6m4、溢流装置选用单溢流弓形降液管，不设进口堰。

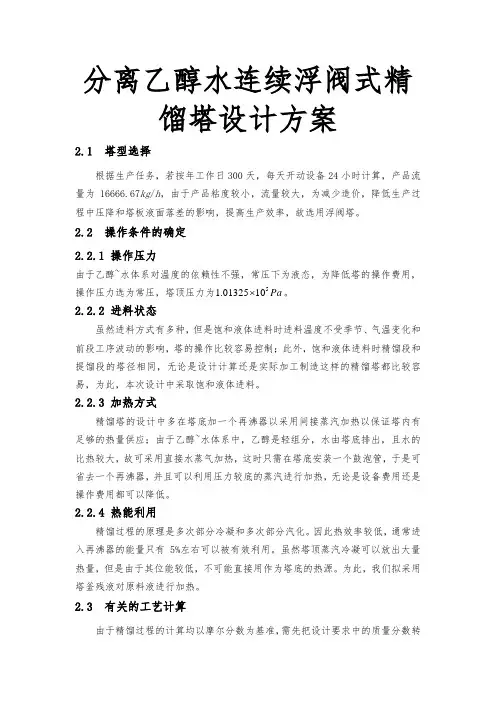

分离乙醇水连续浮阀式精馏塔设计方案2.1 塔型选择根据生产任务，若按年工作日300天，每天开动设备24小时计算，产品流量为16666.67kg /h ，由于产品粘度较小，流量较大，为减少造价，降低生产过程中压降和塔板液面落差的影响，提高生产效率，故选用浮阀塔。

2.2 操作条件的确定 2.2.1 操作压力由于乙醇~水体系对温度的依赖性不强，常压下为液态，为降低塔的操作费用，操作压力选为常压，塔顶压力为Pa 51001325.1 。

2.2.2 进料状态虽然进料方式有多种，但是饱和液体进料时进料温度不受季节、气温变化和前段工序波动的影响，塔的操作比较容易控制；此外，饱和液体进料时精馏段和提馏段的塔径相同，无论是设计计算还是实际加工制造这样的精馏塔都比较容易，为此，本次设计中采取饱和液体进料。

2.2.3 加热方式精馏塔的设计中多在塔底加一个再沸器以采用间接蒸汽加热以保证塔内有足够的热量供应；由于乙醇~水体系中，乙醇是轻组分，水由塔底排出，且水的比热较大，故可采用直接水蒸气加热，这时只需在塔底安装一个鼓泡管，于是可省去一个再沸器，并且可以利用压力较底的蒸汽进行加热，无论是设备费用还是操作费用都可以降低。

2.2.4 热能利用精馏过程的原理是多次部分冷凝和多次部分汽化。

因此热效率较低，通常进入再沸器的能量只有5%左右可以被有效利用。

虽然塔顶蒸汽冷凝可以放出大量热量，但是由于其位能较低，不可能直接用作为塔底的热源。

为此，我们拟采用塔釜残液对原料液进行加热。

2.3 有关的工艺计算由于精馏过程的计算均以摩尔分数为基准，需先把设计要求中的质量分数转化为摩尔分数。

原料液及塔顶、塔底产品的摩尔分率x乙醇 M c =46.07 kg /kmol ， 水 M w =18.02 kg /kmol 进料液中轻组分(乙醇)质量分数为30％的摩尔分率1153.002.18/75.007.46/25.007.46/25.0/)25.01(/25.0/25.0=+=-+=w c c F M M M x塔顶轻组分(乙醇)质量分数为90％的摩尔分率7788.002.18/10.007.46/90.007.46/90.0/)90.01(/90.0/90.0=+=-+=w c c D M M M x塔底轻组分(乙醇)质量分数为0.5％的摩尔分率0039.002.18/99.007.46/01.007.46/01.0/)01.01(/01.0/01.0=+=-+=w c c W M M M x原料液、塔顶、塔底产品的平均摩尔质量M原料液 M F =x F M c +(1-x F )M w =0.1153×46.07+(1-0.153)×18.02=20.73 kg /kmol 塔顶 M D =x D M c +(1-x D )M w =7788×46.07+(1-0.7788)×18.02=39.87 kg /kmol 塔底 M W =x W M c +(1-x W )M w =0.0039×46.07+(1-0.0039)×18.02=18.13kg /kmol2.3.1 最小回流比及操作回流比的确定(1)由手册查得常压下乙醇-水物系汽液平衡组成数据，如表1所示。

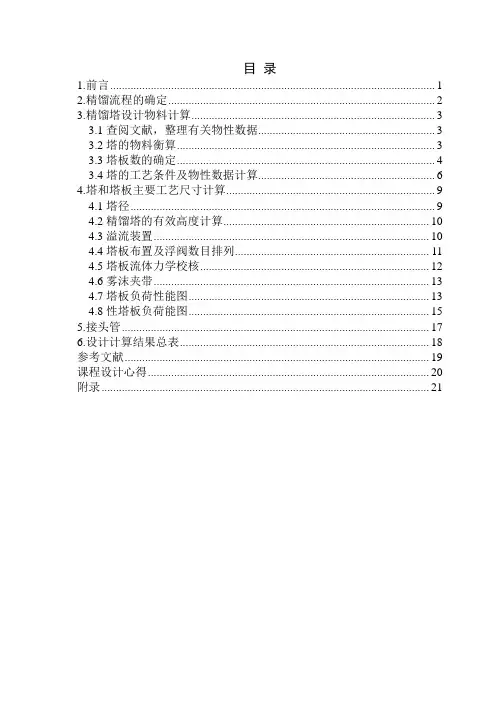

目录1.前言 (1)2.精馏流程的确定 (2)3.精馏塔设计物料计算 (3)3.1查阅文献，整理有关物性数据 (3)3.2塔的物料衡算 (3)3.3塔板数的确定 (4)3.4塔的工艺条件及物性数据计算 (6)4.塔和塔板主要工艺尺寸计算 (9)4.1塔径 (9)4.2精馏塔的有效高度计算 (10)4.3溢流装置 (10)4.4塔板布置及浮阀数目排列 (11)4.5塔板流体力学校核 (12)4.6雾沫夹带 (13)4.7塔板负荷性能图 (13)4.8性塔板负荷能图 (15)5.接头管 (17)6.设计计算结果总表 (18)参考文献 (19)课程设计心得 (20)附录 (21)1.前言乙醇在工业、医药、民用等方面，都有很广泛的应用，是很重要的一种原料。

在很多方面，要求乙醇有不同的纯度，有时要求纯度很高，甚至是无水乙醇，这是很有困难的，因为乙醇极具挥发性，也极具溶解性，所以，想要得到高纯度的乙醇很困难。

要想把低纯度的乙醇水溶液提升到高纯度，要用连续精馏的方法，因为乙醇和水的挥发度相差不大。

精馏是多数分离过程，即同时进行多次部分汽化和部分冷凝的过程，因此可使混合液得到几乎完全的分离。

化工厂中精馏操作是在直立圆形的精馏塔内进行的，塔内装有若干层塔板或充填一定高度的填料。

为实现精馏分离操作，除精馏塔外，还必须从塔底引入上升蒸汽流和从塔顶引入下降液。

可知，单有精馏塔还不能完成精馏操作，还必须有塔底再沸器和塔顶冷凝器，有时还要配原料液预热器、回流液泵等附属设备，才能实现整个操作。

浮阀塔与20世纪50年代初期在工业上开始推广使用，由于它兼有泡罩塔和筛板塔的优点，已成为国内应用最广泛的塔型，特别是在石油、化学工业中使用最普遍。

浮阀有很多种形式，但最常用的形式是F1型和V-4型。

F1型浮阀的结果简单、制造方便、节省材料、性能良好，广泛应用在化工及炼油生产中，现已列入部颁标准（JB168-68）内，F1型浮阀又分轻阀和重阀两种，但一般情况下都采用重阀，只有处理量大且要求压强降很低的系统中，才用轻阀。

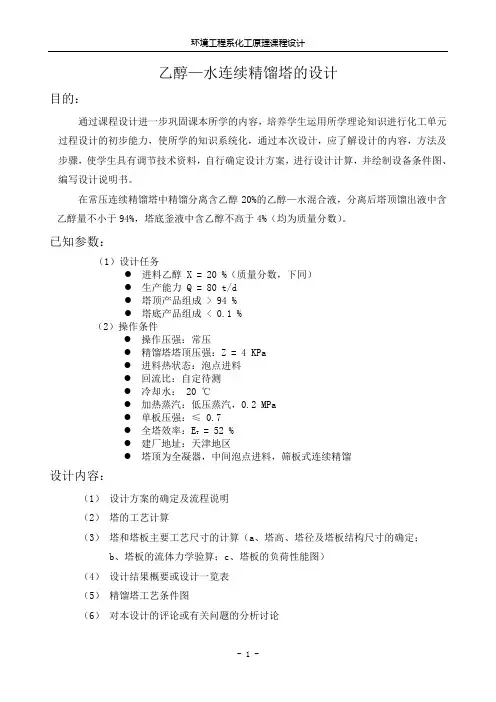

乙醇—水连续精馏塔的设计目的：通过课程设计进一步巩固课本所学的内容，培养学生运用所学理论知识进行化工单元过程设计的初步能力，使所学的知识系统化，通过本次设计，应了解设计的内容，方法及步骤，使学生具有调节技术资料，自行确定设计方案，进行设计计算，并绘制设备条件图、编写设计说明书。

在常压连续精馏塔中精馏分离含乙醇20%的乙醇—水混合液，分离后塔顶馏出液中含乙醇量不小于94%，塔底釜液中含乙醇不高于4%（均为质量分数）。

已知参数：（1）设计任务●进料乙醇 X = 20 %（质量分数，下同）●生产能力 Q = 80 t/d●塔顶产品组成 > 94 %●塔底产品组成 < 0.1 %（2）操作条件●操作压强：常压●精馏塔塔顶压强：Z = 4 KPa●进料热状态：泡点进料●回流比：自定待测●冷却水： 20 ℃●加热蒸汽：低压蒸汽，0.2 MPa●单板压强：≤ 0.7●全塔效率：E T = 52 %●建厂地址：天津地区●塔顶为全凝器，中间泡点进料，筛板式连续精馏设计内容：（1）设计方案的确定及流程说明（2）塔的工艺计算（3）塔和塔板主要工艺尺寸的计算（a、塔高、塔径及塔板结构尺寸的确定；b、塔板的流体力学验算；c、塔板的负荷性能图）（4）设计结果概要或设计一览表（5）精馏塔工艺条件图（6）对本设计的评论或有关问题的分析讨论目录一、精馏流程的确定 (3)二、课程设计报告内容 (3)1.塔的物料计算 (3)1.1 料液及塔顶、塔底产品含乙醇摩尔分数 (3)1.2 平均摩尔质量 (3)1.3 物料衡算 (3)2.塔板数的确定 (4)2.1 理论塔板数的求取 (4)2.2 全塔效率 (6)2.3 实际塔板数 (6)3.塔点工艺条件及物性数据计算 (6)3.1 操作压强 (6)3.2 温度 (6)3.3 平均摩尔质量 (7)3.4 平均密度 (7)3.5 液体表面张力 (9)3.6 液体黏度 (9)4.精馏段气液负荷计算 (10)5.塔和塔板主要工艺尺寸计算 (11)5.1 塔径 (11)5.2 溢流装置 (12)5.3 塔板布置 (15)5.4 筛孔数与开孔率 (15)5.5 塔的有效高度（精馏段） (16)5.6 塔高计算 (16)6.筛板的流体力学验算 (16)6.1 气体通过筛板压强降相当的液柱高度 (16)6.2 雾沫夹带量的验算 (18)6.3 漏液的验算 (18)6.4 液泛验算 (18)7.塔板负荷性能图 (19)7.1 雾沫夹带线（1） (19)7.2 液泛线（2） (20)7.3 液相负荷上限线（3） (21)7.4 漏液线（气相负荷下限线）（4） (21)7.5 液相负荷下限线（5） (22)8.筛板塔的工艺设计计算结果总表 (23)9.精馏塔的附属设备及接管尺寸 (24)三、设计小结 (25)四、主要参考文献 (25)一、精馏流程的确定乙醇—水混合液经原料预热器加热至泡点后，送入精馏塔。

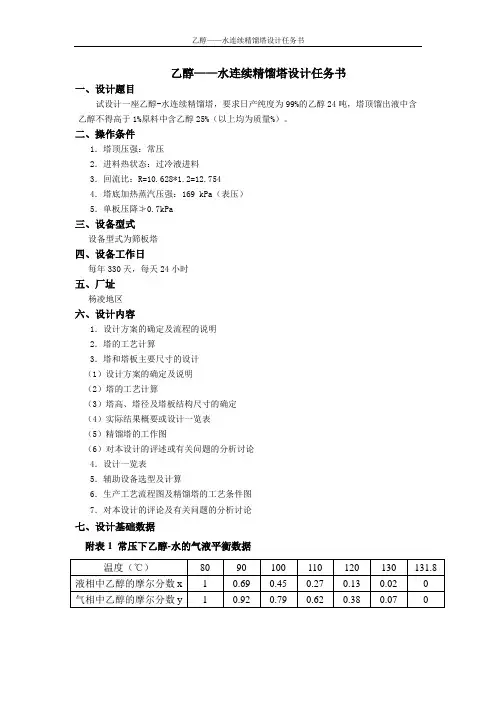

乙醇——水连续精馏塔设计任务书一、设计题目试设计一座乙醇-水连续精馏塔，要求日产纯度为99%的乙醇24吨，塔顶馏出液中含乙醇不得高于1%原料中含乙醇25%（以上均为质量%）。

二、操作条件1．塔顶压强：常压2．进料热状态：过冷液进料3．回流比：R=10.628*1.2=12.7544．塔底加热蒸汽压强：169 kPa（表压）5．单板压降≯0.7kPa三、设备型式设备型式为筛板塔四、设备工作日每年330天，每天24小时五、厂址杨凌地区六、设计内容1．设计方案的确定及流程的说明2．塔的工艺计算3．塔和塔板主要尺寸的设计（1）设计方案的确定及说明（2）塔的工艺计算（3）塔高、塔径及塔板结构尺寸的确定（4）实际结果概要或设计一览表（5）精馏塔的工作图（6）对本设计的评述或有关问题的分析讨论4．设计一览表5．辅助设备选型及计算6．生产工艺流程图及精馏塔的工艺条件图7．对本设计的评论及有关问题的分析讨论七、设计基础数据附表1 常压下乙醇-水的气液平衡数据温度（℃）80 90 100 110 120 130 131.8 液相中乙醇的摩尔分数x 1 0.69 0.45 0.27 0.13 0.02 0 气相中乙醇的摩尔分数y 1 0.92 0.79 0.62 0.38 0.07 0目录1．精馏流程的确定 (4)2．塔的物料恒算 (4)2.1料液及塔顶、塔底产品的摩尔分数 (4)2.2 平均摩尔质量 (4)2.3 物料恒算 (4)3．塔板数的确定 (5)3.1理论塔板数的求取 (5)3.1.1逐板计算法 (5)3.1.2 求最小回流比、操作回流比 (5)3.1.3 求理论塔板数NT (5)3.2全塔效率....................................... 错误！未定义书签。

3.3实际塔板数 (6)4．塔的工艺条件及物性数据计算 (6)4.1操作压力 (6).2温度 (7)4.3平均摩尔质量 (7)4.4平均密度 (8)4.5液体表面张力 (9)4.6液体黏度....................................... 错误！未定义书签。

作图得Rm=倍数R=R/(R+1)=xd/（R+1）=精馏段曲线L=RD=L'=W=L+F=V'=V=S=L'/V'=(W/V)*xw=提馏段曲线理论板实际板N尺寸计算部分精馏段上升蒸汽量Vv=精馏段下降液体量Ll=取塔板间距HT=板上液层高度HL=分离空间HT-HL=功能参数（Ll/Vv)*(ρl/ρv)^0.5=查史密斯关联图可得C20=表面张力σ2=C=C20(σ2/20)^0.2=Umas=C√(ρl-ρv)/ρv=安全系数0.6~0.8，取空塔气速u=塔径D=√4V/πu=所以取塔径D=塔横截面积A T=πD2/4=空塔气速u=塔高 H塔=HD+(N-2-S)HT+SHT+HF+HW=手孔数目S=N/8-1=约为设塔底停留时间为10min取塔底空间Hw=储蓄液高度ΔZ=L*60*5/A截=进料板空间高度Hf=手孔两板间距Ht=塔顶空间Hd=取溢流堰堰长（0.6~0.8DT)取则lw收缩系数E=1How=（2.84/1000）*E*（L/lw）^2/3=出口堰高Hw=降液管宽度与降液管面积取溢流堰堰长（0.6~0.8DT)取则Wd/D=Af/At=Wd=Af=0.05*π*D^2/4=取停留时间τ=Af*Ht/L=开孔区面积r=D/2-Wc=x=D/2-(Wd+Ws)=x/r=sin-1=则开孔区面积Ap=2{x√(x2-r2)+r2sin(x/r)}=浮阀数目N孔径d0=气体通过阀孔速度（取F=11）u0=F/√ρv=N=4V/π(d0)^2*u0=约为N阀孔排列A0=π*d0^2*N/4=孔间距t=d0√0.907*Ap/A0=等边三角形排列，取孔间距为（75、125、150）浮法数目n取阀孔速u0‘动能因素F（8~12）开孔率Φ=N（d0）^2/D2=流体力学验算部分全开转为全部全开的临界速度uoc=则hc=5.34*u0^2*ρv/2gρl=板上层充气液层阻力hl则hl=εhL=0.5*0.05=表面张力引起的压力hσ忽略单板压降hp=hc+hl+hσ=压降漏液验算取动能因数F0=则uom=F0/√ρv=稳定性系数K=u0/uom=液泛验算hd=0.153(L/lw*h0)^2=则溢流管内清液层高度Hd=hp+hd+hL+hσ=Φ(Ht+Hw)=要求Hd<Φ(Ht+Hw)雾沫夹带验算查得物性系数K=泛点负荷系数Gf=Zl=D-2Wd=Ab=A截-2Af=Gv=V√ρv/(ρl-ρv)=则F1=(100Gv+136*L*Z)/(Ab*K*Gf)=F1'=100Gv/0.78*A截*k*Gf=均小于80%操作性能负荷图1、气相负荷下限线（漏液线），线1Vs=πd0^2N5/4√ρv=2、过量雾沫夹带线（气相负荷上限线）线2√ρv/(ρl-ρv)=则80=100Gv/0.78*A截*k*Gf80=100V*√ρv/(ρl-ρv)+136*L*Z/Ab*k*Gfa=b=c=方程为aV+bL=c3、液相负荷下限线，线3由0.006=(2.84/1000)*E*((3600Ls/lw)^(2/3))L=4、液相负荷上限线，线4L=Af*Ht/5=5、液泛线，线5a=1.91*10^5*ρv/(ρl*N2)=b=ΦHt+(Φ-1-ε0)hw=c=0.153/(lw^2*h0^2)=d=(1+ε0)E(0.667)*(1/lw^2/3)=方程如下aV^2=b-cL^2-dL^2/3工作线气相负荷下限气相负荷上限液相负荷下限液相负荷上限液泛线2.1791.83.92220.7968388120.17464541942.98685846110.147964653.946742832.0417908260.00400314520381.287kg/m3815.6kg/m30.431159433m3/s0.000469667m3/s0.3m0.05m0.25m0.0274221680.05229.32dym/cm0.056134536m/s1.41200602m/s0.81.129604816m/s0.697301903m0.7m0.38465m21.12m/s26.1m3.75个4个2.5m0.366307548m0.5m0.6m1.5m0.60.42m0.007186996m0.042813004m0.6倍0.10.050.07m0.0192325m212.28475916>5s符合0.036813004m0.055m0.07m0.295m0.21m0.7118644070.7921493020.224890653m20.039m9.696241231m/s37.24222418个38个0.04537143m20.082691852m75mm46.2477.6831827598.71626523414.6%9.140201879m/s<u00.025352799m取板上充气程度因素ε=0.50.025m0.050352799m402.8745566Pa54.407382378m/s1.743253047>1.5~2.00.000141179m0.100493978m0.171406502小于，符合要求10.0840.56m0.346185m20.01714081660.1746595868.01298822符合要求0.247330377m3/s按泛点率80%来算0.0397551683.97551676676.162.32636320.0003582580.00115395m3/s0.2087216520.107186996640.01525381.783956387L V000.0004696670.431159433 0.0007625190.7L V00.2473303770.00120.247330377L V00.5851725290.00030.5794253520.00050.57559390.00070.5717624480.00090.567930997 0.0010.566015271 0.00120.5621838190.50.60.70.8漏液线液沫夹带L V0.00035825800.0003582580.7L V0.0011539500.001153950.7L V00.7166173150.00030.6891745570.00050.677444230.00070.6668246440.00080.661756436 0.00090.656797931 0.0010.651922865 0.00120.642345490.10.20.30.400.00010.00020.00030.000气速V性能负荷图带液负荷下限液负荷上限液泛工作线0.70.4311594330.4311594330.00040.00050.00060.00070.00080.00090.0010.00110.00120.0013液速L。

化工原理课程设计任务书
一、设计题目：乙醇—水连续浮阀塔式精馏塔的设计
二、设计任务
塔顶压力常压
处理量： 1000kg/h
进料组成、馏出液组成及釜液组成：0.45、0.92、0.03
加料热状况：饱和液体进料 q=1.0
塔顶设全凝器，泡点回流
塔釜饱和蒸汽直接加热
回流比R=（1.1-2.0）R
min
单板压降≤0.7kPa
三、设计内容
（1）确定工艺流程
（2）精馏塔物料衡算
（3）塔板数的确定
（4）精馏塔的工艺条件及有关物性数据的计算
（5）精馏塔塔体工艺尺寸的计算
（6）塔板板面布置设计
（7）塔板的流体力学验算与复合性能图
（8）精馏塔接管尺寸计算
（9）塔顶全凝器工艺设计计算和选型
（10）进料泵的工艺设计计算和选型
（11）带控制点的工艺流程图、踏板板面布置图、精馏塔设计条件图（12）设计说明书。

化⼯原理课程设计⼄醇-⽔精馏塔设计（完整资料）.doc【最新整理，下载后即可编辑】⼤连民族学院化⼯原理课程设计说明书题⽬：⼄醇—⽔连续精馏塔的设计设计⼈：1104系别：⽣物⼯程班级：⽣物⼯程121班指导教师：⽼师设计⽇期：2014 年10 ⽉21 ⽇~ 11⽉3⽇温馨提⽰：本设计有⼀⼩部分计算存在错误，但步骤应该没问题化⼯原理课程设计任务书⼀、设计题⽬⼄醇—⽔精馏塔的设计。

⼆、设计任务及操作条件1.进精馏塔的料液含⼄醇30%（质量），其余为⽔。

2.产品的⼄醇含量不得低于92.5%（质量）。

3.残液中⼄醇含量不得⾼于0.1%（质量）。

4.处理量为17500t/a，年⽣产时间为7200h。

5.操作条件（1）精馏塔顶端压强4kPa（表压）。

（2）进料热状态泡点进料。

（3）回流⽐R=2Rmin（4）加热蒸汽低压蒸汽。

（5）单板压降≯0.7kPa。

三、设备型式设备型式为筛板塔。

四、⼚址⼚址为⼤连地区。

五、设计内容1.设计⽅案的确定及流程说明2.塔的⼯艺计算3.塔和塔板主要⼯艺尺⼨的设计（1）塔⾼、塔径及塔板结构尺⼨的确定。

（2）塔板的流体⼒学验算。

（3）塔板的负荷性能图。

4.设计结果概要或设计⼀览表5.辅助设备选型与计算6.⽣产⼯艺流程图及精馏塔的⼯艺条件图7.对本设计的评述或有关问题的分析讨论⽬录前⾔ (1)第⼀章概述 (1)1.1塔型选择 (1)1.2操作压强选择 (2)1.3进料热状态选择 (2)1.4加热⽅式 (2)1.5回流⽐的选择 (2)1.6精馏流程的确定 (3)第⼆章主要基础数据 (3)2.1⽔和⼄醇的物理性质 (3)2.2常压下⼄醇—⽔的⽓液平衡数据 (4)2.3 A,B,C—Antoine常数 (5)第三章设计计算 (5)3.1塔的物料衡算 (5)3.1.1 料液及塔顶、塔底产品含⼄醇摩尔分率 (5) 3.1.2 平均分⼦量 (5)3.1.3 物料衡算 (5)3.2塔板数的确定 (6)3.2.1 理论塔板数N的求取 (6)T的求取 (7)3.2.2 全塔效率ET3.2.3 实际塔板数N (7)3.3塔的⼯艺条件及物性数据计算 (7)(7)3.3.1操作压强Pm3.3.2温度t(7)m(8)3.3.3平均摩尔质量Mm3.3.4平均密度ρ(8)m(9)3.3.5液体表⾯张⼒σm(10)3.3.6液体粘度µLm3.4⽓液负荷计算 (10)3.5塔和塔板主要⼯艺尺⼨计算 (11) 3.5.1塔径D (11)3.5.2溢流装置 (12)3.5.3塔板布置 (14)3.5.4筛孔数n与开孔率φ (15)3.5.5塔有效⾼度Z (15)3.5.6塔⾼计算 (15)3.6筛板的流体⼒学验算 (16)3.6.1⽓体通过筛板压强降的液柱⾼度h (16)p的验算 (17)3.6.2雾沫夹带量eV3.6.3漏液的验算 (17)3.6.4液泛的验算 (17)3.7塔板负荷性能图 (18)3.7.1雾沫夹带线（1） (18)3.7.2液泛线（2） (19)3.7.3液相负荷上限线（3） (20)3.7.4漏液线（⽓相负荷下限线）（4） (20)3.7.5液相负荷下限线（5） (20)3.8筛板塔的⼯艺设计计算结果总表 (21)3.9精馏塔附属设备选型与计算 (23)3.9.1冷凝器计算 (23)3.9.2预热器计算 (23)3.9.3各接管尺⼨计算 (24)第四章设计评述与⼼得 (25)4.1设计中存在的问题及分析 (25)4.2设计⼼得 (25)参考⽂献 (27)前⾔化⼯⽣产中所处理的原料中间产品⼏乎都是由若⼲组分组成的混合物，其中⼤部分是均相混合物。

分离乙醇水连续浮阀式精馏塔设计方案2.1 塔型选择根据生产任务，若按年工作日300天，每天开动设备24小时计算，产品流量为16666.67kg /h ，由于产品粘度较小，流量较大，为减少造价，降低生产过程中压降和塔板液面落差的影响，提高生产效率，故选用浮阀塔。

2.2 操作条件的确定 2.2.1 操作压力由于乙醇~水体系对温度的依赖性不强，常压下为液态，为降低塔的操作费用，操作压力选为常压，塔顶压力为Pa 51001325.1 。

2.2.2 进料状态虽然进料方式有多种，但是饱和液体进料时进料温度不受季节、气温变化和前段工序波动的影响，塔的操作比较容易控制；此外，饱和液体进料时精馏段和提馏段的塔径相同，无论是设计计算还是实际加工制造这样的精馏塔都比较容易，为此，本次设计中采取饱和液体进料。

2.2.3 加热方式精馏塔的设计中多在塔底加一个再沸器以采用间接蒸汽加热以保证塔内有足够的热量供应；由于乙醇~水体系中，乙醇是轻组分，水由塔底排出，且水的比热较大，故可采用直接水蒸气加热，这时只需在塔底安装一个鼓泡管，于是可省去一个再沸器，并且可以利用压力较底的蒸汽进行加热，无论是设备费用还是操作费用都可以降低。

2.2.4 热能利用精馏过程的原理是多次部分冷凝和多次部分汽化。

因此热效率较低，通常进入再沸器的能量只有5%左右可以被有效利用。

虽然塔顶蒸汽冷凝可以放出大量热量，但是由于其位能较低，不可能直接用作为塔底的热源。

为此，我们拟采用塔釜残液对原料液进行加热。

2.3 有关的工艺计算由于精馏过程的计算均以摩尔分数为基准，需先把设计要求中的质量分数转化为摩尔分数。

原料液及塔顶、塔底产品的摩尔分率x乙醇 M c =46.07 kg /kmol ， 水 M w =18.02 kg /kmol 进料液中轻组分(乙醇)质量分数为30％的摩尔分率1153.002.18/75.007.46/25.007.46/25.0/)25.01(/25.0/25.0=+=-+=w c c F M M M x塔顶轻组分(乙醇)质量分数为90％的摩尔分率7788.002.18/10.007.46/90.007.46/90.0/)90.01(/90.0/90.0=+=-+=w c c D M M M x塔底轻组分(乙醇)质量分数为0.5％的摩尔分率0039.002.18/99.007.46/01.007.46/01.0/)01.01(/01.0/01.0=+=-+=w c c W M M M x原料液、塔顶、塔底产品的平均摩尔质量M原料液 M F =x F M c +(1-x F )M w =0.1153×46.07+(1-0.153)×18.02=20.73 kg /kmol 塔顶 M D =x D M c +(1-x D )M w =7788×46.07+(1-0.7788)×18.02=39.87 kg /kmol 塔底 M W =x W M c +(1-x W )M w =0.0039×46.07+(1-0.0039)×18.02=18.13 kg /kmol2.3.1 最小回流比及操作回流比的确定(1)由手册查得常压下乙醇-水物系汽液平衡组成数据，如表1所示。

目录第一章概述 (2)1.1 精馏操作对塔设备的要求 (2)1.2 板式塔类型 (3)1.3 精馏塔的设计步骤 (5)第二章设计方案的确定 (7)2.1 操作条件的确定 (7)2.2 精馏流程示意图 (10)2.3 确定设计方案的原则 (11)第三章精馏塔的工艺计算 (13)3.1 物料衡算 (13)3.2 理论塔板数估算 (14)3.3 各种操作条件及相关的物性估算 (17)3.4 气液相负荷估算 (28)3.4.1 精馏段气液相负荷 (28)3.4.2 提馏段气液相负荷 (29)3.5 工艺尺寸估算 (29)3.6 塔板设计 (31)3.7 流体力学验算 (37)3.8 塔板负荷性能图 (42)第四章结果与结论 (49)4.1 设计计算结果 (49)4.1 设计工艺参数及设计条件 (51)第五章塔附件计算 (52)5.1 接管 (52)5.2 筒体与封头 (54)5.3 裙座 (55)5.4 吊柱 (55)5.4 人孔 (56)5.5 塔总体高度设计 (57)5.5.1 塔的顶部空间 (57)5.5.2 塔的底部空间 (57)5.5.3 塔的立体高度 (57)第六章其他 (57)6.1 冷凝器 (57)6.2 再沸器 (59)第一章概述1.1 精馏操作对塔设备的要求精馏所进行的是气(汽)、液两相之间的传质，而作为气(汽)、液两相传质所用的塔设备，首先必须要能使气(汽)、液两相得到充分的接触，以达到较高的传质效率。

但是，为了满足工业生产和需要，塔设备还得具备下列各种基本要求：(１) 气(汽)、液处理量大，即生产能力大时，仍不致发生大量的雾沫夹带、拦液或液泛等破坏操作的现象。

(２) 操作稳定，弹性大，即当塔设备的气(汽)、液负荷有较大范围的变动时，仍能在较高的传质效率下进行稳定的操作并应保证长期连续操作所必须具有的可靠性。

(３) 流体流动的阻力小，即流体流经塔设备的压力降小，这将大大节省动力消耗，从而降低操作费用。
