乙醇-水精馏塔课程设计报告浮阀塔

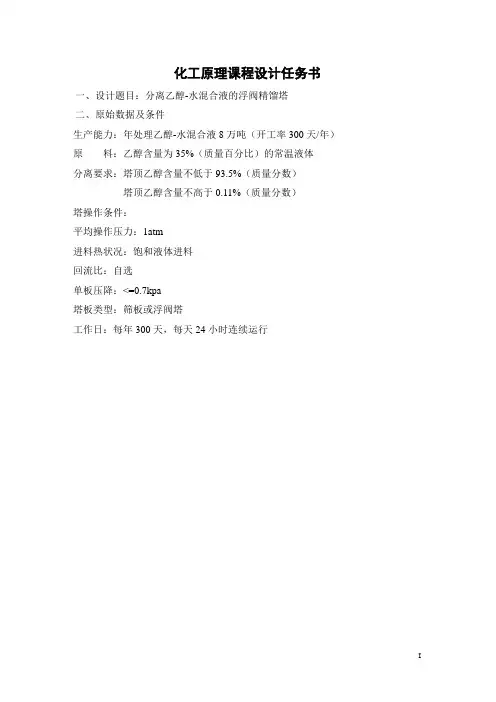

化工原理课程设计任务书一、设计题目：分离乙醇-水混合液的浮阀精馏塔二、原始数据及条件生产能力：年处理乙醇-水混合液8万吨（开工率300天/年）原料：乙醇含量为35%（质量百分比）的常温液体分离要求：塔顶乙醇含量不低于93.5%（质量分数）塔顶乙醇含量不高于0.11%（质量分数）塔操作条件：平均操作压力：1atm进料热状况：饱和液体进料回流比：自选单板压降：<=0.7kpa塔板类型：筛板或浮阀塔工作日：每年300天，每天24小时连续运行目录绪论 (1)设计方案简介 (2)塔板的工艺设计 (3)一、精馏塔全塔物料衡算 (3)二、常压下乙醇-水气液平衡组成（摩尔）与温度关系 (3)三、理论塔板的计算 (9)四、塔经的初步计算 (10)五、溢流装置 (11)六、塔板布置及浮阀数目与排列 (12)塔板的流体力学计算 (14)一、气相通过浮阀塔板的压降 (14)二、淹塔 (15)三、液沫夹带 (16)四、塔板负荷性能图 (17)附件设计 (21)塔总体高度的设计 (23)塔附属设备设计 (24)设计体会 (25)参考书目 (26)主要符号说明 (27)结束语 (29)绪论塔设备是炼油、化工、石油化工等生产中广泛应用的气液传质设备。

根据塔内气液接触部件的形式，可以分为填料塔和板式塔。

板式塔属于逐级接触逆流操作，填料塔属于微分接触操作。

工业上对塔设备的主要要求：（1）生产能力大（2）分离效率高（3）操作弹性大（4）气体阻力小结构简单、设备取材面广等。

塔型的合理选择是做好塔设备设计的首要环节，选择时应考虑物料的性质、操作的条件、塔设备的性能以及塔设备的制造、安装、运转和维修等方面的因素。

板式塔的研究起步较早，具有结构简单、造价较低、适应性强、易于放大等特点。

精馏是分离液体混合物（含可液化的气体混合物）最常用的一种单元操作，在化工，炼油，石油化工等工业中得到广泛应用。

精馏过程在能量剂驱动下（有时加质量剂），使气液两相多次直接接触和分离，利用液相混合物中各组分的挥发度的不同，使易挥发组分由液相向气相转移，难挥发组分由气相向液相转移，实现原料混合液中各组分的分离。

化工原理课程设计任务书1.设计题目：分离乙醇—水二元物系浮阀式精馏塔的设计2.原始数据及条件：生产能力：年处理乙醇—水混合液7.92千吨(开工率为3000/天)原料：来自原料罐，温度20℃，乙醇含量为48%（质量分率,下同）分离要求：塔顶乙醇含量不低于92%塔底乙醇含量不高于0.03%塔顶压力P=105KPa进料状态为泡点进料塔釜为饱和蒸汽直接加3.设计任务：1. 完成该精馏塔的各工艺设计，包括设备设计及辅助设备选型。

2. 画出带控制点的工艺流程图、塔板版面布置图、精馏塔设计条件图。

3. 写出该精馏塔的设计说明书，包括设计结果汇总和设计评价。

摘要本次设计针对二元物系的精馏问题进行分析、计算、核算、绘图，是较完整的精馏设计过程。

精馏设计包括设计方案的选取，主要设备的工艺设计计算、辅助设备的选型、工艺流程图的制作、主要设备的工艺条件图等内容。

通过对精馏塔的核算，以保证精馏过程的顺利进行并使效率尽可能的提高。

本次设计结果为：理论板数为20块，塔效率为42.2%，精馏段实际板数为40块，提馏段实际板数为5块，实际板数45块。

进料位置为第17块板，在板式塔主要工艺尺寸的设计计算中得出塔径为0.8米，设置了四个人孔，塔高22.19米，通过浮阀板的流体力学验算，证明各指标数据均符合标准。

关键词：二元精馏、浮阀精馏塔、物料衡算、流体力学验算。

第一章绪论 (1)第二章塔板的工艺设计 (3)2.1精馏塔全塔物料衡算 (3)2.2 乙醇和水的物性参数计算 (3)2.2.1温度 (3)2.2.2密度 (4)2.2理论塔板的计算 (7)第三章塔体的工艺尺寸计算 (8)3.1塔径的初步计算 (8)3.2溢流装置 (10)3.3塔板分布、浮阀数目与排列 (11)第四章筛板的流体力学验算 (12)4.1气相通过浮阀塔板的压降 (12)4.2淹塔 (13)4.3物沫夹带 (14)第五章塔板负荷性能曲线 (15)5.1物沫夹带线 (15)5.2液泛线 (15)5.3液相负荷上限 (16)5.4漏液线 (16)5.5液相负荷下限 (16)第六章塔附件的设计 (17)6.1接管 (17)6.2筒体与封头 (19)6.3除沫器 (19)6.4裙座 (20)6.5人孔 (20)第七章塔总体高度的设计 (20)7.1塔的顶部空间高度 (20)7.3塔总体高度 (20)第八章附属设备的计算 (20)8.1 热量衡算 (20)8.1.1 0℃的塔顶气体上升的焓Qv (20) (21)8.1.2回流液的焓QR8.1.3塔顶馏出液的焓Q D (21)8.1.4冷凝器消耗的焓Q C (21)8.1.5进料口的焓Q F (21)8.1.6塔釜残液的焓Q W (22)8.1.7再沸器Q B (22)8.2 冷凝器的设计 (22)8.3冷凝器的核算 (23)8.4泵的选择 (23)浮阀塔工艺设计计算结果列表 (24)主要符号说明 (25)参考文献 (27)致谢 (27)第一章绪论精馏的基本原理是根据各液体在混合液中的挥发度不同，采用多次部分汽化和多次部分冷凝的原理来实现连续的高纯度分离。

（封面）XXXXXXX学院乙醇-水精馏塔设计报告题目：院（系）：专业班级：学生姓名：指导老师：时间：年月日目录第一章设计任务书 (1)第二章设计方案的确定及流程说明 (2)2.1 塔类型的选择 (2)2.2 塔板形式的选择 (3)2.3 设计方案的确定 (4)第三章塔的工艺计算 (6)3.1物料衡算 (6)3.2理论板数，板效率及实际板数的计算 (10)3.3平均参数、塔径、塔高的计算 (14)第四章塔板结构设计 (21)4.1塔板结构尺寸的确定 (21)4.2塔板流体力学计算 (23)第五章塔板负荷性能图 (28)5.1 精馏段 (28)5.2提馏段 (30)第六章附属设备设计 (33)6.1产品冷却器 (33)6.2接管 (34)6.3其他 (35)第七章设计方案的比较与讨论 (36)第一章设计任务书一、设计题目：乙醇—水精馏塔本设计是根据生产实际情况并加以一定程度的简化而提出的。

二、设计任务及条件1.进精馏塔料液含乙醇25%（质量），其余为水。

2.产品乙醇含量不得低于94%（质量）。

3.残液中乙醇含量不得高于0.1%（质量）。

4.生产能力为日产（24小时）50吨94%的乙醇产品5.操作条件：精馏塔顶压力：4KPa（表压）进料状况：泡点进料回流比：R/R min=1.6单板压降：不大于667 Pa加热蒸汽压力：101.3kPa（表压）6.设备形式：浮阀塔7.厂址：天津地区第二章设计方案的确定及流程说明2.1 塔类型的选择塔设备的种类很多，按操作压力可分为常压塔、加压塔和减压塔；按塔内气液相接触构件的结构形式又可分为板式塔和填料塔两大类。

板式塔和填料塔各有适用的环境，具体板式塔和填料塔性能的比较可见下表1：表1 板式塔和精馏塔的比较类型板式塔填料塔结构特点每层板上装配有不同型式的气液接触元件或特殊结构，如筛板、泡罩、浮阀等；塔内设置有多层塔板，进行气液接触塔内设置有多层整砌或乱堆的填料，如拉西环、鲍尔环、鞍型填料等散装填料，格栅、波纹板、脉冲等规整填料；填料为气液接触的基本元件操作特点气液逆流逐级接触微分式接触，可采用逆流操作，也可采用并流操作设备性能空塔速度（亦即生产能力）高，效率高且稳定；压降大，液气比的适应范围大，持液量大，操作弹性小大尺寸空塔气速较大，小尺寸空塔气速较小；低压时分离效率高，高压时分离效率低，传统填料效率较低，新型乱堆及规整填料效率较高；大尺寸压力降小，小尺寸压力降大；要求液相喷淋量较大，持液量小，操作弹性大制造与维修直径在600mm以下的塔安装困难，安装程序较简单，检修清理容易，金属材料耗量大新型填料制备复杂，造价高，检修清理困难，可采用非金属材料制造，但安装过程较为困难适用场合处理量大，操作弹性大，带有污垢的物料处理强腐蚀性，液气比大，真空操作要求压力降小的物料在本设计中，之所以选用板式塔，塔底为直接蒸汽加热，板式塔塔底无需再添加气体初始分布装置，且塔顶和进料口位置无需添加液体初始分布装置；另一方面，塔板所需费用要远低于规整填料，正式是因为板式塔的结构简单，造价较低两大优点，导致具有比较大的经济优势。

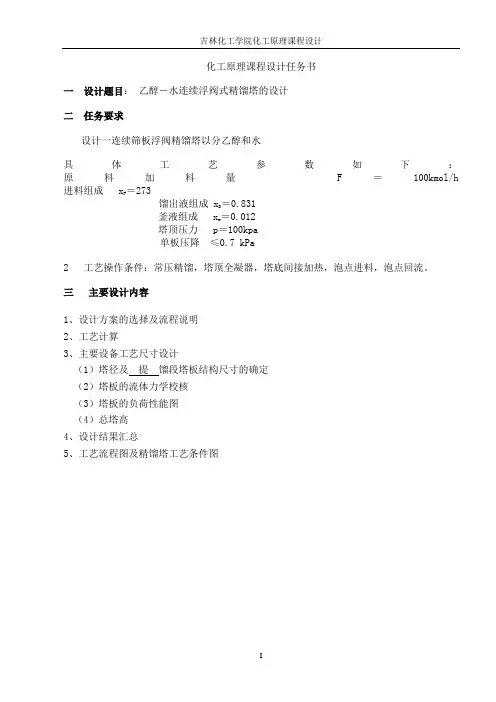

化工原理课程设计任务书一设计题目：乙醇－水连续浮阀式精馏塔的设计二任务要求设计一连续筛板浮阀精馏塔以分乙醇和水具体工艺参数如下：原料加料量F＝100kmol/h ＝273进料组成 xF馏出液组成 x＝0.831D＝0.012釜液组成 xw塔顶压力 p＝100kpa单板压降≤0.7 kPa2 工艺操作条件：常压精馏，塔顶全凝器，塔底间接加热，泡点进料，泡点回流。

三主要设计内容1、设计方案的选择及流程说明2、工艺计算3、主要设备工艺尺寸设计（1）塔径及提馏段塔板结构尺寸的确定（2）塔板的流体力学校核（3）塔板的负荷性能图（4）总塔高4、设计结果汇总5、工艺流程图及精馏塔工艺条件图目录化工原理课程设计任务书.............................. 错误!未定义书签。

摘要 (Ⅳ)第一章前言......................................... 错误!未定义书签。

1.1精馏原理及其在化工生产上的应用 (1)1.2精馏塔对塔设备的要求 (1)1.3常用板式塔类型及本设计的选型 (1)1.4本设计所选塔的特性 (1)第二章流程的确定和说明 (3)2.1设计思路 (3)2.2设计流程 (3)第三章精馏塔的工艺计算 (4)3.1物料衡算 (4)3.1.1原料液及塔顶，塔底产品的摩尔分率 (4)3.1.2物料衡算 (4)3.2回流比的确定 (5)3.2.1平均相对挥发度的计算 (5)3.2.2最小回流比的确定 (6)3.3板数的确定 (6)3.3.1精馏塔的气液相负荷 (6)3.3.2精馏段与提馏段操作线方程 (6)3.3.3逐板法确定理论板数及进料位置 (6)3.3.4全塔效率 (8)3.4精馏塔的工艺条件及有关物性数据的计算 (8)3.4.1操作温度的计算 (8)3.4.2操作压强 (9)3.4.3塔内各段气液两相的平均分子量 (10)3.4.4精馏塔各组分的密度 (12)3.4.5液体表面张力的计算 (15)3.4.6液体平均粘度的计算 (15)3.4.7气液负荷计算 (16)3.5精馏塔的塔体工艺尺寸计算 (16)3.5.1塔径的计算 ............................................. 错误!未定义书签。

毕业设计（论文）手册学院：职业技术学院专业班级：练油技术0932 姓名：韩宏宇指导教师：时维振2012 年 6 月毕业设计（论文）任务书毕业设计（论文）任务书毕业设计（论文）评阅书毕业设计（论文）评阅书毕业答辩情况表乙醇－水连续浮阀式精馏塔的设计摘要化工生产常需进行二元液相混合物的分离以达到提纯或回收有用组分的目的，精馏是利用液体混合物中各组分挥发度的不同并借助于多次部分汽化和多次部分冷凝达到轻重组分分离目的的方法。

精馏操作在化工、石油化工、轻工等工业生产中占有重要的地位。

为此，掌握气液相平衡关系，熟悉各种塔型的操作特性，对选择、设计和分析分离过程中的各种参数是非常重要的。

(7)塔设备是化工、炼油生产中最重要的设备类型之一。

本次设计的浮阀塔是化工生产中主要的气液传质设备。

此设计针对二元物系的精馏问题进行分析、选取、计算、核算、绘图等，是较完整的精馏设计过程，该设计方法被工程技术人员广泛的采用。

本设计书对苯和甲苯的分离设备─浮阀精馏塔做了较详细的叙述，主要包括：工艺计算，辅助设备计算。

(4)关键词：乙醇、水、二元精馏、浮阀连续精馏精馏塔、提馏段AbstractChemical production often require two yuan of liquid mixture separation to achieve the purification or recovery of useful components of the purpose, distillation is the use of liquid mixtures of volatile components in the different degree with the help of repeated many of vaporization and condensation to light hydrocarbon separation method. Distillation in chemical, petrochemical, light industry and other industrial production plays an important role. Therefore, mastering the vapor-liquid phase equilibrium relations, familiar with the various types of towers operating characteristics, to choose, design and analysis in the process of separation of various parameters is very important. Tower equipment is chemical, oil refining production in the most important equipment of one type of. The design of the floating valve tray in chemical production is mainly of gas-liquid mass transfer equipment. The design for the two yuan of property of the distillation problem analysis, selection, calculation, calculation, drawing, is a complete distillation design process, the design method widely adopted by engineering technical personnel. The design of books on benzene and toluene separation equipment - float valve tower are describe in detail, mainly including: process calculation, calculation of auxiliary equipment, tower equipment drawings.Key words: ethanol, water, two yuan of distillation, float valve continuous distillation distillation tower, the stripping section目录前言 (11)第一章精馏塔的相关概述 (12)1.1 精馏原理及其在化工生产上的应用 (12)1.2 精馏塔对塔设备的要求 (12)1.3 常用板式塔类型及本设计的选型 (12)1.4 本设计所选塔的特性 (13)第二章精馏塔的设计容 (14)2.1 塔板的工艺设计 (14)2.1.1精馏塔全塔物料衡算 (14)2.1.2 乙醇-水相关计算 (14)2.1.3理论塔板的计算 (22)2.1.4塔径的初步设计 (24)2.1.5溢流装置 (25)2.1.6塔板布置及浮阀数目与排列 (27)2.2 塔板的流体力学计算 (29)2.2.1 气相通过浮阀塔板的压降 (29)2.2.2淹塔 (31)2.2.3物沫夹带 (32)2.2.4塔板负荷性能图 (33)2.3 塔附件设计 (39)2.3.1接管 (39)2.3.2筒体与封头 (41)2.3.3除沫器 (41)2.3.4裙座 (42)2.3.5 吊柱 (42)2.3.6人孔 (42)2.4 塔总体高度的设计 (43)2.4.1塔的顶部空间高度 (43)2.4.2 塔的底部空间高度 (43)2.4.3塔体高度 (43)2.5 附属设备设计 (43)2.5.1 冷凝器的选择 (43)2.5.2再沸器的选择 (44)第三章总结 (46)谢辞 (47)参考文献 (48)前言乙醇和水的原料混合物进入原料罐，在里面停留一定的时间之后，通过泵进入原料预热器，在原料预热器中加热到泡点温度，然后，原料从进料口进入到精馏塔中。

课程设计设计题目乙醇-水连续精馏浮阀塔的设计学生姓名学号专业班级指导教师2014年 1 月 11 日.乙醇——水浮连续精馏阀塔工艺设计目录化工原理课程设计任务书 (3)摘要 (4)一、设计任务及方案简介 (10)1.1 设计任务 (10)1.2 设计方案论证及确定 (10)二、工艺流程草图及说明 (12)2.1.1 工艺草图 (12)2.2 工艺流程说明 (12)三、精馏塔工艺的设计及计算 (13)3.1 塔的物料衡算： (13)3.1.1 液料及塔顶，塔底产品含乙醇摩尔分数 (13)3.1.2平均摩尔质量 (13)3.1.3 物料衡算 (13)3.2 塔板数的确定： (14)3.2.1 理论塔板数N的求取 (15)TR及操作回流比R (16)3.2.2．求最小回流比min3.2.3 求理论塔板数T N (16)3.3 塔的平均温度: (17)3.4 密度 (17)3.4.1 精馏段 (17)3.4.2 提馏段 (18)3.4.3 不同温度下乙醇和水的密度 (18)3.5 混合物的粘度 (19)3.6 相对挥发度 (19)3.6.1 精馏段挥发度 (19)3.6.2 提馏段挥发度 (19)3.7 气液相体积流量计算 (20)3.7.1 精馏段 (20)3.7.2 提馏段 (20)3.8 混合溶液表面张力 (20)v3.8.1 精馏段 (21)3.8.2 提馏段 (22)3.9 全塔效率及实际塔板数 (22)四、工艺计算及主体设备的设计 (23)4.1 管径的初步设计 (23)4.1.1精馏段 (24)4.1.2 提馏段 (25)4.2 溢流装置 (25)4.2.1 堰长 (25)4.2.2 方形降液管的宽度和横截面 (26)4.2.3 降液管底隙高度 (26)4.3 塔板分布及浮阀数目及排列 (26)4.3.1 塔板分布 (26)4.3.2 浮阀数目与排列 (26)4.4 塔板的流体力学计算 (29)4.4.1 气相通过浮阀塔板的压降 (29)4.5 淹塔 (30)4.5.1 精馏度 (30)4.5.2 提馏段 (30)4.6 物沫夹带 (31)4.6.1 精馏段 (31)4.6.2 提馏段 (31)4.7塔板负荷性能图 (32)4.7.1 物沫夹带线 (32)4.7.2 液泛线 (32)4.8 液相负荷上限 (33)4.9 液漏线 (33)4.10 液相负荷下限性 (34)五、塔的附属设备选型及校核 (35)5.1 接管 (35)5.1.1 进料管 (35)5.1.2 回流管 (36)5.1.3 塔釜出料管 (36)5.1.4 塔顶蒸汽出料管 (37)5.1.5 塔釜进气管 (37)5.1.6 法兰 (37)5.2 筒体与封头 (38)5.2.1 筒体 (38)5.2.2 封头 (39)5.3 除沫器 (39)5.4 裙座 (39)5.5吊柱 (40)5.6人孔 (40)5.7 塔总体高度的计算 (40)5.7.1 塔的顶部空间高度 (40)5.7.2 塔的底部空间高度 (40)5.7.3 塔立体高度 (40)5.8 附属设备设计 (41)5.8.1 冷凝器的选择 (41)5.8.2 再沸器的选择 (41)六、塔的各项指标校验 (42)6.1 风载荷及风弯矩 (42)6.1.1 风载荷 (42)6.2 风弯矩 (42)6.3 离心泵选型 (43)6.4 塔体的强度和稳定性校核 (44)6.4.1 塔底危险截面1-1轴向应力计算 (44)6.5 质量载荷 (44)6.6 塔底抗压强度校核 (45)6.6.1 塔底1-1截面抗压强度及轴向稳定性校核 (45)6.7 裙座的强度及稳定性校核 (45)裙座底部0-0截面的轴向应力计算 (45)6.8 焊缝强度 (46)6.9.1 水压试验时，塔体1-1截面的强度条件 (46)6.9.2水压试验时裙裾底部1-1截面的强度和稳定性验算 (47)七、设计结果概要及汇总 (47)7.1 全塔工艺设计结果总汇 (47)7.2 主要符号说明 (50)八、总结 (52)8.1 总结 (52)8.2 心得 (53)九、主要参考文献 (54)绪论本设计书介绍的是浮阀塔精馏的设计，其中包括设计方案的确定、塔主要设备的工艺设计计算、辅助设备的选型、工艺流程图及草图及说明、设计结果概要及一览表等几大内容。

目录第一章概述 (3)1.1塔设备的类型 (3)1.2板式塔与填料塔的比较及选型 (3)1.2.1 板式塔与填料塔的比较及选型 (3)1.2.2 塔设备的选型 (4)第二章设计任务 (5)2.1 设计摘要 (5)2.2 设计任务及条件 (6)2.3 设计任务书 (6)第三章设计方案简介 (8)3.1 设计方案的确定 (8)3.1.1 装置流程的确定 (8)3.1.2 操作压力的选择 (8)3.1.3 进料状况的选择 (9)3.1.4 加热方式的选择 (9)3.1.5 回流比的选择 (9)3.2 塔板的类型与选择 (9)3.2.1 塔板的类型 (9)3.2.2 塔板的选择 (11)第四章浮阀塔精馏工艺设计 (11)4.1 工艺计算 (11)4.1.1 全塔物料衡算 (11)的确定 (12)4.1.2 Rmin4.1.3 塔板数的确定 (14)4.2 精馏塔的工艺条件及有关物性数据的计算 (19)4.2.1 操作压力 (19)4.2.2 操作温度 (19)4.2.3 平均摩尔质量 (20)4.2.4 平均密度 (21)4.2.5 液体平均表面张力计算 (22)4.3 精馏塔的塔体工艺尺寸计算 (24)4.3.1 塔径的计算 (24)4.3.2 精馏塔有效高度的计算 (27)4.3.3 塔高的计算 (27)4.4 塔板主要工艺尺寸的计算 (28)4.4.1 溢流装置计算 (28)4.4.2 塔板布置及浮阀数目与排列 (31)4.5 塔板流体力学验算 (33)4.5.1 气相通过浮阀塔板的压降 (33)4.5.2 淹塔 (34)4.5.3 雾沫夹带 (35)4.6 塔板负荷性能图 (37)4.6.1 雾沫夹带线 (37)4.6.2 液泛线 (38)4.6.3 液相负荷上限线 (39)4.6.4 漏液线 (39)4.6.5 液相负荷下限线 (40)工艺设计计算结果与主要符号说明 (44)主要参考文献 (46)课程设计心得 (46)第一章概述1.1 塔设备的类型塔设备是化工、石油化工、生物化工、制药等生产过程中广泛采用的传质设备。

第一章：塔板的工艺设计一、精馏塔全塔物料衡算F:进料量（kmol/s ） F x :原料组成（摩尔分数，同下） D:塔顶产品流量（kmol/s ） D x :塔顶组成 W:塔底残液流量（kmol/s ） ：W x 塔底组成原料乙醇组成：%91.8%10018/8046/2046/20x =⨯+=F塔顶组成：%98.85%10018/646/9446/94=⨯+=D x塔底组成：%12.0%10018/7.9946/3.046/3.0=⨯+=W x进料量：F=25万吨/年=4706.036002430010182.01462.0102543=⨯⨯⨯⎪⎭⎫ ⎝⎛-+⨯⨯（kmol/s ） 物料衡算式为：F=D+W Fx F =Dx D +W W x 联立带入求解：D=0.0482 kmol/s W=0.4424 kmol/s二、常压下乙醇-水气液平衡组成（摩尔）与温度关系1. 温度利用表中数据由差值法可求得t F 、t D 、t W①t F :21.791.80.89t 66.921.77.860.89F --=--, t F =87.41 ℃②t D :72.7498.8541.78t 72.7443.8941.7815.78--=--D ， t D =78.21 ℃③t W ：12.0100t 90.105.95100W --=--， t W =99.72 ℃ ④精馏段的平均温度：81.82221.7841.872t t t 1=+=+=F D ℃ ⑤提馏段的平均温度：57.93272.9941.872t t t 2=+=+=F W ℃ 2. 密度已知：混合液密度：B B A A Lραραρ+=1(α为质量分数，M 为平均相对分子质量) 混合气密度：004.22TP MP T V =ρ塔顶温度：t D =78.21 ℃ 气相组成43.8910015.7821.7843.8915.7815.7841.78y --=--D D y ：， %88.86=D y进料温度：t F =87.41℃ 气相组成FF y 10091.3841.870.8975.4391.387.860.89y --=--：， %26.42y =F塔底温度：t W =99.72℃气相组成WW y 100072.991000.1705.95100y --=--：， W y =1.06%⑴ 精馏段液相组成1x ：1x =2x x FD +, %445.47x 1= 气相组成2y y y y 11FD +=：, %545.64y 1= 所以 286.31)4745.01(184745.0461=-⨯+⨯=L M kg/mol 074.36)6455.01(186455.0462=-⨯+⨯=L M kg/mol三、理论塔板的计算理论板：指离开此板的气液两相平衡，而且上液相组成均匀。

目录一、设计任务书 (2)二、物料衡算 (3)1. 计算依据 (3)2. 物料衡算 (3)2.1 精馏塔物料算 (3)2.2 预热器物量衡算 (4)2.3 全凝器物量衡算 (4)2.4 再沸器物量衡算 (5)2.5全凝器冷凝介质的消耗量 (5)四、设备设计与选型 (6)1. 精馏塔工艺设计 (6)2. 精馏塔的结构尺寸设计 (18)五、总结 (20)六、参考文献 (20)07级生物工程专业《化工原理》课程设计任务书设计课题：乙醇—水连续精馏浮阀塔设计一、设计条件1、原料液乙醇含量： 32.5 %（质量分数）。

2、产品要求：塔顶xD = 0.83 塔底残液xW= 0.01 （摩尔分率）。

3、原料处理量： 9.5 t/h4、操作条件：常压精馏，塔顶全凝，塔底间接加热，泡点进料，泡点回流，回流比R=(1.2~2)Rmin5、设备形式：浮阀塔（F1型）6、厂址：邵阳地区，邵阳地区夏天水温25~28℃，邵阳地区大气压力99kPa二、设计任务和要求1、确定全套精馏装置的流程，绘出流程示意图，标明所需的设备、管线及有关控制或观测所需的主要仪表与装置；2、精馏塔的工艺计算与结构设计：1）物料衡算确定理论板数和实际板数；2）按精馏段首、末板，提馏段首、末板计算塔径并圆整；3）确定塔板和降液管结构；4）按精馏段和提馏段的首、末板进行流体力学校核，并对特定板的结构进行个别调整；5）进行全塔优化，要求操作弹性大于2。

3、计算塔高；4、估算冷却水用量和冷凝器的换热面积、水蒸气用量和再沸器换热面积。

5、绘制精馏装置工艺流程图、塔板结构图（用计算机绘制3A图纸打印）；物料衡算1、计算依据1.1《乙醇—水连续精馏浮阀塔设计》1.2. 乙醇—水系统t—x—y数据2.物料衡算2.1 精馏塔总物料衡算159.018/675.046/325.046/325.0=+=Xf已知： X D =0.83, X W =0.01kmol kg Mf /452.2218841.046159.0=⨯+⨯=mol kg Md /24.411817.04683.0=⨯+⨯= mol kg Mw /28.181899.04601.0=⨯+⨯=h kmol F /12.423452.22105.93=⨯=F=D+W, FXf=DXd+WXw解得 D=76.884kmol/h W=346.236kmol/h2.2.预热器物料衡算预热器的进料、出料与精馏塔相同2.3 冷凝器（全凝器）的物料衡算泡点进料 q=1 由下图可知Ym=0.33726 则有图1X D/(Rm+1)=0.33726 Rm=1.46R=1.5Rm=1.5×1.46=2.2L=RD=2.2×76.884=169.14V=(R+1)D=3.2×76.884=246.03kmol/hVy=DX D+LX D246.03y=(76.884+169.14)×0.83 y=0.832.4 再沸器的物料衡算y’=0.025375q=1 V’=V=246.03kmol/hL’=V’+W=246.03+346.236=592.3kmol/h L’x=V ’y ’+WX W X=0.01642.5 全凝器冷凝介质的消耗量Wc 以及换热面积AcQc=(R+1)D(Ivd-Ild)查得 I vd =1266kJ/kg I Ld =253.9kJ/kg 则Qc=(2.2+1)×76.884(1266-253.9)=2.49×105kJ/h=69167J/s 冷却水进出温度 25℃ 、35℃,热流体进出温度为78.494℃ 、40℃ 平均温度下查得Cpc=4.174kJ/kg.℃s kg h kg t t Cpc Qc Wc /66.1/5.5965)2535(174.41049.2)12()(5==-⨯⨯=-=水C t m︒=-----∆1.21253540494.78ln)2535()40494.78( K 取700W ·m -2/℃，则27.41.2170069167m t K Q A m c =⨯=∆=2.6 再沸器蒸汽消耗量W 以及换热面积A查得99.626℃下 Ivd=2260kJ/kg Ild=840kJ/kg 则 Wc （水）=s kg V s /48.081.174.972=⨯=ρs kJ Ivd Wc Qc /8.1084226049.0)(=⨯==水s kg Ild Qc Wc /29.18408.1084)(===乙醇设备设计与选型精馏塔工艺设计1.精馏塔理论板数作出平衡线（x —y 图），图1由泡点进料得得q=1,则q 线方程为X=X F =0.159从而求得: R min=1.46 实际回流比为：R=1.5Rmin=1.5×1.46=2.21.1精馏段操作线方程：y=Rx ／(R+1) +X D ／(R+1)代入数据得：y=2.2x ／(2.2+1) +0.83／(2.2+1) =0.6875x+0.261.2提留段操作线方程：y=L ′x ／(L ′-W) –WX W ／（L ′-W ）代入数据得：y=346.236x ／246.03 -346.236×0.01／246.03=1.407x-0.014071.3理论塔板数的求取由操作线方程及q 线方程，气液平衡线作图(图1)得： 理论板数为：N T =18(不包括再沸器) 进料位置：从塔顶往下数N=162.精馏塔实际塔板数由T-X-Y 图求得：T D =78.494 O C T F =99.496O C T W =99.626O C塔顶与塔釡的平均温度：T=(T D +T W )／2=(80.54+110.19)／2=95.37O C ，故54.923626.99494.78096.99=++=Tm OC在此温度下，查得s mPa •=30773.0水μ s mPa •=38.0乙醇μ=-+=水）（乙醇μμμXf Xf m 10.159×0.38+0.841×0.3.775=0.319mPa.s 故全塔效率 E T =0.17-0.616㏒μm=0.17-0.616㏒0.319=0.476 E T =N T ／N P ×100% (N T :理论板数 N P :实际塔板数) 故 实际塔板数：N P =N T ／E T =18／0.476=38(不包括再沸器) 其中 精馏段 N 精=15/0.476=32 提馏段 N 提=3/0.476=6 实际进料位置：从塔顶往下数16／0.476=333.计算塔径、塔高3.1计算塔径uV D Sπ4=D —塔径,m; S V —塔内气体流量，s m /3； u —空塔气速，m/s 3.1.1精馏段 VVL Cu ρρρ-=max m ax u —极限空塔气速, m/s; C —负荷系数, V L ρρ,—分别为塔内液，气两相的密度，kg/m 3. 精馏段依据恒摩尔假设乙醇（气）3/735.1644.351314.8001.046110300m kg RT PM =⨯⨯⨯==ρ 水（气） 3/679.0644.351314.8001.018110300m kg RT PM =⨯⨯⨯==ρv p =0.83×1.735+0.17×0.679=1.56kg/m3V S =VM D /v p =246.03×41.24/1.56=1.81m 3/h塔顶液相密度：L=169.14koml/h乙醇(液) m1=169.14×0.83×46=6457.76kg/h 水(液) m2=169.14×0.17×18=517.57kg/h 查得：T D =80.54O C 时乙醇(液) ρ= 740.15kg/m 3 水(液) ρ= 972.74kg/m 3l p =0.83×740.15+0.17×972.74=779.69kg/m 3选取塔板间距,假设选H T =400mm,板上层清液高度h L =60mm;则 H T －h L =340mm031.056.169.77981.10025.0==v Vs Ls L ρρ根据史密斯关联图,查得 C 20=0.075根据 2.020)20(σC C =液相所含乙醇的平均摩尔分率为337.03843.001.0159.0=++查得临界温度 乙醇Tc1=243.1℃ 水Tc2=374.2℃ 故临界液体温度Tmc=∑x i T ic =0.337×（273+243.1）+0.663×（273+374.2）=603K 查得25℃下乙醇水溶液的表面张力，σ1=26dyn/cm2.12.1)25273(603)494.78273(6031212⎥⎦⎤⎢⎣⎡+-+-=⎥⎦⎤⎢⎣⎡--=T Tmc T Tmc σσ则 cm dyn /63.202=σ 故 C=C 20（20.63/20）0.2=0.075×(20.63/20)0.2 =0.075VV L Cu ρρρ-=max =075.0s m /675.156.156.169.779=-⨯乘以安全系数,得到适宜的空塔气速u u=0.7u max =0.7×1.675=1.1725m/sm uVsD 402.11725.114.381.144=⨯⨯==π按标准塔径圆整D=1.5m 3.1.2提馏段提馏段气相密度根据 RTpM=ρ 求取 乙醇（气） 3/64.175.372314.8001.046110300m kg RT PM =⨯⨯⨯==ρ水（气） 3/64.05.372314.8001.018110300m kg RT PM =⨯⨯⨯==ρρV =0.01×1.64+0.99×0.64=0.65kg/m 3L ’=W+V ’ V ’=L ’-W=592.3-346.236=246.03kmol/h V S =V ’Mw/ρv=246.03×18.28/0.65=1.92m 3/s 查得：T W =99.6O C 时乙醇(液) ρ= 723.51kg/m 3 水(液) ρ= 958.66kg/m 3 ρL =0.01×723.51+0.99×958.66=956.3 kg/m 3 L S =L ’Mw /ρL =592.3×18.28/956.3=0.003m 3/s06.065.03.95692.1003.0==v Vs Ls L ρρ根据《化工原理》下册P129史密斯关联图,查得 C 20=0.083 同精馏段相同算法，得σ2=18.55dyn/cm082.0)2055.18(083.0)20(202.02.0=⨯==σC C VV L Cu ρρρ-=max =0.082s m /81.265.065.05.763=-⨯乘以安全系数,得到适宜的空塔气速u u=0.7u max =0.7×2.81=1.967m/sm uVsD 115.1967.114.392.144=⨯⨯==π按标准塔径圆整D=1.2m在精馏段与提馏段中取较大的D 值，并圆整到标准塔径D=1500mm3.2计算塔高Z对于精馏塔塔顶空间: H d =1.2m 塔底空间: H b =2.5m 人孔数S: 每6块板设置一人孔 61638≈-=S (个) 进料口处板间距: H f =0.5m 开设人孔处板间距 H t ’=0.6m塔高（不包括封头和裙座高），考虑到进料口与人孔在同一位置.Z=H d +(N-2-S)H t +SH t ’+H F +Hw=1.2+(38-2-6)×0.4+4×0.6+0.5+2.5 =18.6m4、溢流装置选用单溢流弓形降液管，不设进口堰。

摘要本设计采用板式精馏塔（浮阀塔）分离乙醇—水溶液，年处理量10620吨，进料组成（质量分数）35.4%，塔顶产品组成92.5%，塔底产品组成0.05%。

首先找出乙醇—水溶液的气液平衡数据，然后利用Excel作图，求出最小回流比为3.23,，再建立总费用和最小回流比之间的关系，求出实际回流比为6.46，逐板计算确定理论板数，利用塔板效率求出实际板数，然后对塔和塔板的工艺尺寸进行计算，计算圆整得塔径D T=1.2m，塔高H=30.2m。

进而对塔的流体力学性能进行验算，利用塔设备的强度要求确定塔体壁厚，再利用产量和分离要求确定塔的附属设备及其尺寸，使之符合要求。

关键词：浮阀塔；回流比；实际板数；工艺尺寸AbstractThe design use the float valve tower distilling and separating the ethanol-water solution, the handing capacity is 10620 tons ,the feed composition (wt%) is 35.4%, the composition of top product is 92.5% and the bottom is 0.05%.At first , we find some necessary date and then use “Excel” to make a drawing and obtain our minimum reflux ratio. Next , we establish the pattern between the reflux ratio and the total cost to select our optional reflux ratio .The reflux ratio is 6.46, and the theoretical and practical plate number of our tower is 13 and 26. We also calculated the size of the tower and the plate and we obtain that the diameter of the tower is 1.2 meters, the height of the tower is 30.2 meters. After the liquid mechanic calculation of the tower, it is suitable to the capable of this floating valve tower. By calculating the intensity of the tower , we can get the thickness of the tower ,then use the production and separation requirements to determine the size of the ancillary equipments of the tower.Keywords: ethanol-water solution; float valves; optional reflux ratio; liquid mechanic calculation; technology dimension目录目录 (1)引言 (3)第1章设计条件与任务 (4)1.1设计条件 (4)1.2设计任务 (4)第2章设计方案的确定 (4)2.1操作条件的确定 (4)2.1.1 装置流程的确定 (5)2.1.2操作压力 (5)2.1.3进料状态 (5)2.1.4加热方式 (5)2.1.5冷却剂与出口温度 (6)2.1.6回流比的选择 (6)2.1.7热能的利用 (6)2.2确定设计方案的原则 (7)2.2.1满足工艺和操作的要求 (7)2.2.2满足经济上的要求 (7)2.2.3保证安全生产 (7)2.3 工艺流程 (8)3.1全塔物料衡算 (9)3.1.1原料液、塔顶及塔底产品的摩尔分数 (9)3.1.2原料液、塔顶及塔底产品的平均摩尔质量 (9)3.1.3原料液的进料流量 (9)3.1.4物料衡算 (9)3.2实际回流比及操作线方程 (10)3.2.1最小回流比及实际回流比确定 (10)3.2.2操作线方程 (11)3.2.3汽、液相热负荷计算 (11)3.3理论塔板数确定 (12)3.4实际塔板数确定 (13)3.5精馏塔的工艺条件及有关物性数据计算 (15)3.5.1操作压力计算 (15)3.5.2操作温度计算 (15)3.5.3平均摩尔质量计算 (15)3.5.4平均密度计算 (16)3.5.5液体平均表面张力计算 (18)3.5.6液体平均黏度计算 (20)3.6精馏塔的塔体工艺尺寸计算 (20)3.6.1塔径计算 (20)3.6.2精馏塔有效高度计算 (22)第4章塔板工艺尺寸的计算 (23)4.1塔板工艺尺寸的计算 (23)4.1.1溢流装置计算 (23)4.1.2塔板设计............................................... 错误!未定义书签。

化工原理课程设计——乙醇——水精馏塔设计（浮阀塔）化工传质与分离过程课程设计乙醇——水精馏塔设计天津大学目录1 目录 (1)2 设计任务书 (4)3 设计方案的确定及流程说明 (5)3.1 塔的类型选择 (5)3.2 塔板类型的选择 (5)3.3 塔压确定 (5)3.4 进料热状况的选择 (5)3.5 塔釜加热方式的确定 (5)3.6 塔顶冷凝方式 (6)3.7 塔板溢流形式 (6)3.8 塔径的选取 (6)3.9 适宜回流比的选取 (6)3.10 操作流程 (6)4 塔的工艺设计 (7)4.1 精馏塔全塔物料浓度计算： (7)4.2 理论板的计算 (7)4.2.1 最小回流比的计算 (7)4.2.2 理论板数的计算 (8)4.2.3 塔板效率的计算 (13)4.2.3.1 塔顶的温度t D 的计算 (13)4.2.3.2 塔底的温度t W 和总板效率E T 的计算 (14)4.2.4 实际板数的计算 (16)4.2.5 进料温度的计算 (16)4.3 平均参数的计算 (17)4.3.1 全塔物料衡算 (17)4.3.2 平均温度的计算 (17)4.3.3 平均压力的计算 (17)1化工传质与分离过程课程设计乙醇——水精馏塔设计天津大学24.3.4 气液两相平均密度的计算 (18) 4.3.4.1 气液相组成的计算 (18)4.3.4.2 各液相平均密度的计算 (19) 4.3.4.3 平均相对分子量的计算 (20) 4.3.4.4 各气相平均密度的计算 (21) 4.3.5 平均表面张力的计算 (22)4.3.6 气液两相平均体积流率的计算 (25) 4.4 塔径的初步设计 (26)4.4.1 精馏段塔径的计算 (26)4.4.2 提馏段塔径的计算 (27)4.5 塔高的设计计算 (28)5 塔板结构设计 (30)5.1 溢流装置计算 (30)5.2 塔板及浮阀设计 (31)5.2.1 塔板的结构尺寸 (31)5.2.2 浮阀数目及排列 (32)5.2.2.1 精馏段浮阀数目及排列 (32) 5.2.2.2 提馏段浮阀数目及排列 (34) 5.3 塔板流体力学验算 (35)5.3.1 气相通过浮阀塔板的压降 (35) 5.3.1.1 精馏段压降的计算 (35)5.3.1.2 提馏段压降的计算 (36)5.3.2 液泛 (36)5.3.2.1 精馏段液泛计算 (36)5.3.2.2 提馏段液泛计算 (37)5.3.3 雾沫夹带 (37)5.3.4 漏液 (38)6 塔板负荷性能图 (38)6.1 雾沫夹带线 (38)6.2 液泛线 (38)化工传质与分离过程课程设计乙醇——水精馏塔设计天津大学6.3 液相负荷上限线 (39)6.4 漏液线 (39)6.5 液相负荷下限线 (39)6.6 塔板负荷性能图 (40)6.6.1 精馏段塔板负荷性能图 (40)6.6.2 提馏段塔板负荷性能图 (41)7 附属设备设计 (43)7.1 产品冷却器设计选型 (43) 7.2 接管尺寸计算 (44)7.2.1 进料管 (44)7.2.2 塔顶蒸汽出口管 (44)7.2.3 回流液入口管 (45)7.2.4 塔顶出料管 (45)7.2.5 塔底出料管 (46)7.2.6 塔底蒸汽入口管 (46)8 设计结果汇总 (47)8.1 各主要流股物性汇总 (47) 8.2 浮阀塔设计参数汇总 (47) 8.3 产品冷却器设计结果汇总 (48)8.4 接管尺寸汇总 (48)9 设计评述及感悟 (49)10 参考文献 (50)11 附录 (51)附录1 主要符号说明 (51)附录2 乙醇——水系统的气液平衡数据表 (51)附录3 不同温度下乙醇和水的粘度 (52)附录4 不同温度下乙醇和水的密度 (53)附录5 不同温度下乙醇和水的表面张力 (53)12 附图 (53)3化工传质与分离过程课程设计乙醇——水精馏塔设计天津大学2 设计任务书一、设计题目：乙醇——水体系浮阀式精馏塔设计二、设计任务及条件1.进精馏塔料液含乙醇25%(质量分数)，其余为水。

目录设计任务书 (4)第一章前言 (5)第二章精馏塔过程的确定 (6)第三章精馏塔设计物料计算 (7)3.1水和乙醇有关物性数据 (7)3.2 塔的物料衡算 (8)3.2.1料液及塔顶、塔底产品及含乙醇摩尔分率 (8)3.2.2平均分子量 (8)3.2.3物料衡算 (8)3.3塔板数的确定 (8)3.3.1理论塔板数N T的求取 (8)3.3.2求理论塔板数N T (9)3.4塔的工艺条件及物性数据计算 (11)3.4.1操作压强P m (12)3.4.2温度t m (12)3.4.3平均分子量M精 (12)3.4.4平均密度ρM (13)3.4.5液体表面张力σm (13)3.4.6液体粘度μm L， (14)3.4.7精馏段气液负荷计算 (14)第四章精馏塔设计工艺计算 (15)4.1塔径 (15)4.2精馏塔的有效高度计算 (16)4.3溢流装置 (16)4.3.1堰长l W (16)4.3.2出口堰高h W (16)4.3.3降液管的宽度W d与降液管的面积A f (16)4.3.4降液管底隙高度h o (17)4.4塔板布置及浮阀数目排列 (17)4.5塔板流体力学校核 (18)4.5.1气相通过浮塔板的压力降 (18)4.5.2淹塔 (18)4.6雾沫夹带 (18)4.7塔板负荷性能图 (19)4.7.1雾沫夹带线 (19)4.7.2液泛线 (20)4.7.3液相负荷上限线 (20)4.7.4漏液线（气相负荷下限线） (20)4.7.5液相负荷下限线 (21)4.8塔板负荷性能图 (22)设计计算结果总表 (23)符号说明 (24)关键词 (25)参考文献 (25)课程设计心得 (26)附录 (27)附录一、水在不同温度下的黏度 (27)附录二、饱和水蒸气表 (27)附录三、乙醇在不同温度下的密度 (27)精馏塔设计任务书一、设计题目乙醇—水溶液连续精馏塔设计二、设计条件（1）处理量：60000（吨/年）（2）料液浓度：30（wt%）（3）产品浓度：92.5（wt%）（4）易挥发组分：99.9%（5）每年实际生产时间：7200小时/年（6）操作条件：精馏塔塔顶压力常压进料热状态自选回流比自选加热蒸汽压力低压蒸汽单板压降不大于0.7kPa乙醇-水平衡数据自查（7）设备类型为浮阀塔三、设计任务1、精馏塔的物料衡算2、塔板数的确定3、精馏塔的工艺条件及有关数据的计算4、精馏塔的塔体工艺尺寸计算5、塔板主要工艺尺寸的计算6、塔板的流体力学验算7、塔板负荷性能图（可以不画）8、精馏塔接管尺寸计算9、绘制工艺流程图10、对设计过程的评述和有关问题的讨论乙醇——水溶液连续精馏塔优化设计第一章前言乙醇在工业、医药、民用等方面，都有很广泛的应用，是很重要的一种原料。

化工原理课程设计乙醇水精馏塔设计浮阀塔化工原理课程设计：乙醇水精馏塔设计浮阀塔引言乙醇是一种广泛应用的有机化合物，其处理往往伴随着醇类分离、纯化和精制等步骤。

其中，对乙醇的蒸馏是最基本的处理方法之一。

由于乙醇和水的沸点很接近，所以在蒸馏过程中需要使用高效的分离塔，以充分分离乙醇和水。

本文以设计浮阀塔进行乙醇水精馏为案例，介绍了乙醇水精馏塔的设计流程和具体实现方法，以及浮阀塔在乙醇水精馏中的优点和局限性。

一、浮阀塔的概念及优点浮阀塔是目前常用的塔板设备之一。

其根据液位高低自动控制阀板开度，使液量自动调节，从而实现了自动调节的效果。

它不仅可以减少运行成本，而且可以提高分离效率，是一种高效的精馏设备。

与其他塔板设备相比，浮阀塔有以下优点：1. 较高的承载能力：浮阀塔可以承载高负荷，因为其在塔板上的负荷更加均匀。

2. 自动调节的效果：由于准确的液位控制，浮阀塔可以自动调节输入的液位和输出的液位，从而保证了稳定的操作状态。

3. 优异的分离效果：浮阀塔的逐个塔板上都设置有流分离孔，可以更有效地冷却和分离不同种类的液体。

二、乙醇水精馏塔的设计要点2.1 分离原理乙醇和水具有接近的表面张力、质量和沸点，因此在精馏过程中分离较难。

在浮阀塔精馏中，由于塔板上呈波浪形的流形状，液体的流动不断加速和减速，从而促进了液体分离。

同时，浮阀可以减小气液流动的阻力，从而有利于提高精馏效率。

因此，乙醇水精馏采用了浮阀塔的精馏过程来分离乙醇和水，不仅能够有效地分离乙醇和水，并且能够节约能源和提高生产效率。

2.2 浮阀塔的设计计算在浮阀塔的设计过程中，需要考虑以下因素：1. 塔板情况：塔板以及塔板上的流分离孔和浮阀应设计和选用合适的形状和大小。

2. 分离塔高：塔的高度越高，分离效果越好，但成本也相应增加。

3. 精馏温度：通过改变精馏温度可以控制乙醇和水的蒸汽压，从而影响精馏效果。

4. 气液流量比：气液流量比可以影响塔板的液态和气态的几何结构，从而影响塔板的分离效果。

化工原理课程设计-乙醇-水精馏塔设计.doc化工原理课程设计：乙醇-水精馏塔设计一、设计任务本设计任务是设计一个乙醇-水精馏塔，用于分离乙醇和水混合物。

给定混合物中，乙醇的含量为30%，水含量为70%。

设计要求塔顶分离出95%以上的乙醇，塔底剩余物中水含量不超过5%。

二、设计方案1.确定理论塔板数根据给定的乙醇含量和设计要求，利用简捷计算法计算理论塔板数。

首先确定乙醇的回收率和塔顶产品的浓度，然后根据简捷计算公式计算理论塔板数。

2.塔的总体积和尺寸根据理论塔板数和每块理论板的液相体积流量，计算塔的总体积。

根据总体积和塔内件设计要求，确定塔的外形尺寸。

3.塔内件设计塔内件包括溢流管、进料口、冷凝器、再沸器和出口管等。

溢流管的尺寸和形状应根据塔径和物料性质进行设计。

进料口的位置和尺寸应根据进料流量和进料组成进行设计。

冷凝器和再沸器应根据物料的热力学性质和工艺要求进行设计。

出口管应根据塔径和出口流量进行设计。

4.塔板设计每块塔板的设计包括板上液相和气相的流动通道、堰和降液管等。

根据物料的物理性质和操作条件，确定液相和气相的流动通道尺寸和形状。

堰的高度和形状应根据液相流量和操作条件进行设计。

降液管的设计应保证液相流动顺畅且无滞留区。

5.塔的支撑结构和保温根据塔的外形尺寸和操作条件，设计支撑结构的形状和尺寸。

考虑保温层的设置，以减小热量损失。

三、设计计算1.确定理论塔板数根据简捷计算法，乙醇的回收率为95%，塔顶产品的乙醇浓度为95%。

通过简捷计算公式，得到理论塔板数为13块。

2.塔的总体积和尺寸每块理论板的液相体积流量为0.01m3/min，因此总体积为0.013m3/min。

考虑一定裕度，确定塔的外径为0.6m，高度为10m。

3.塔内件设计溢流管的尺寸为Φ10mm，形状为直管上升式。

进料口的位置位于第3块理论板处，尺寸为Φ20mm。

冷凝器采用列管式换热器，再沸器采用釜式再沸器。

出口管采用标准出口管，直径为Φ20mm。

五邑大学化工设计乙醇-水溶液连续浮阀精馏塔设计专业：化学工程与工艺121101 班班级学生姓名：杨烜指导教师：罗儒显完成时间：2018年10月26日目录1. 前言 (5)1.1 精馏原理及其在化工生产上的应用 (5)1.2 精馏塔对塔设备的要求 (5)1.3 常用板式塔类型及本设计的选型 (6)1.4 ．本设计所选塔的特性 (6)1.4.1 生产能力大 (6)1.4.2 操作弹性大 (7)1.4.3 塔板效率高 (7)1.4.4 气体压降及液面落差小 (7)1.4.5 的造价较低 (7)2．设计题目 (8)2.1 设计思路 (8)2.2 设计流程 (8)3．设汁任务及操作条件 (10)3.1 设计题目 (10)3.2 设计条件 (10)4. .......................................................................... 塔板的设计104.1. 塔板的工艺设计 (10)1.4.2精馏塔全塔物料衡算 (10)1.4.3常压下乙醇水气液平衡组成（摩尔）与温度关系 (11)1.4.4塔径的初步设计 (21)1.4.5溢流装置 (22)5.塔板的流体力学计算 (26)(5)气相通过浮阀塔板的压降 (27)(5)淹塔 (27)(5)物沫夹带 (29)(5)塔板负荷性能图 (30)(5)浮阀塔设计工艺参数 (33)5. 塔附件设计 (34)5.1 接管 (34)5.1.1 进料管 (34)5.1.2 回流管 (36)5.1.3 塔釜出料管 (35)5.1.4 塔顶蒸汽出料管 (35)5.1.5 塔釜进气管 (35)5.1.6 法兰 (35)5.2 筒体和封头 (35)5.2.1 筒体 (36)5.2.2 封头 (36)5.3 除沫器 (36)5.4 裙座 (37)5.5 吊柱 (37)5.6 人孔 (38)6. 塔总体高度的设计 (38)6.1 塔的顶部空间高度 (38)6.2 塔的底部空间高度 (38)7 附属设备设计 (39)①冷凝器的选择 (39)②再沸器的选择 (40)参考文献 (40)感想 (41)本设计是以乙醇――水物系为设计物系，以浮阀塔为精馏设备分离乙醇和水。

乙醇-水混合液浮阀式精馏塔设计设计浮阀帮助乙醇水浮阀精馏塔精馏塔设计乙醇惠州学院课程设计课程设计名称化工原理课程设计课程设计题目乙醇-水混合液浮阀式精馏塔设计姓名廖银波学号070602211专业化学工程与工艺班级07化工（2）指导教师金真提交日期2010-12-30任务书（一）设计题目：乙醇-水混合液浮阀式精馏塔设计年处理量120000吨料液初温：25℃料液浓度：50%(质量分率)塔顶产品浓度大于：95% (质量分率)塔底釜液含量小于 0.3% 至1%(质量分率)每天实际生产天数：310天冷却水温度：25℃设备型式：浮阀塔（F1型）（二）操作条件（1）操作压力：常压（2）进料热状态：自选（3）回流比：自选（4）塔底加热：间接蒸汽加热（5）单板压降≤0.7 KPa（三）设计内容1设计说明书的内容（1）精馏塔的物料衡算；（2）塔板数的确定；（3）精馏塔的工艺条件及有关物性数据的计算；（4）精馏塔的塔体工艺尺寸计算；（5）塔板主要工艺尺寸的计算；（6）塔板的流体力学验算；（7）塔板的负荷性能图；（8）塔顶全凝器设计计算：热负荷，载热体用量，选型（9）精馏塔接管尺寸计算；（10）对设计过程的评述和有关问题的讨论。

2、设计图纸要求：（1）确定精馏装置流程，会出流程示意图；（2）绘制精馏塔装置图（3）相关图表（四）参考资料1.性数据的计算与图表2.化工工艺设计手册3.化工过程及设备设计4.化学工程手册5.化工原理目录任务书 (2)目录 (3)前言 (5)1．设计简介 (5)2．设备选型 (5)3．工艺流程确定 (7)4.设计方案 (8)一．设备工艺条件的计算 (10)1.精馏塔物料衡算 (10)1.1原料液及塔顶、塔底产品的摩尔分率 (10)1.2原料液及塔顶、塔底产品的平均摩尔质量 (10)1.3物料衡算 (10)2.物性参数 (12)2.1平均摩尔质量 (12)2.2密度 (13)2.3混合物粘度 (14)2.4表面张力 (14)2.5相对挥发度 (14)3.理论塔板数的确定 (15)3.1回流比 (15)3.2操作线方程 (15)3.3理论塔板数的确定 (16)4.塔结构的计算 (18)4.1塔径的计算 (18)5.塔主要工艺尺寸的计算 (20)5.1溢流装置的计算 (20)5.2塔板的布置 (22)二．塔板的流体力学计算 (24)1．塔板压降 (24)2．液泛计算 (26)3．漏液 (27)4．液沫夹带量的计算 (27)5．板负荷性能图 (29)5.1雾沫夹带线 (29)5.2液泛线 (30)5.3液相负荷上限 (31)5.4漏液线 (31)5.5液相负荷下限线 (31)三．塔附件及塔高的计算 (33)1．进料管 (33)2．回流管 (33)3.塔釜出料管 (33)4.塔顶蒸气出料管 (33)5.塔釜进气管 (34)6.冷凝器的选择 (34)7．再沸器的选择 (34)8．塔高 (35)四.主设备图 (36)五．流程图 (38)六．计算结果总汇 (39)七．符号说明 (40)八．参考文献 (41)前言1．设计简介（1）设计内容蒸馏是工业上应用最广的液体混合物分离操作，广泛用于石油、化工、轻工、食品、冶金等部门。

目录设计任务书 (4)第一章前言 (5)第二章精馏塔过程的确定 (6)第三章精馏塔设计物料计算 (7)3.1水和乙醇有关物性数据 (7)3.2 塔的物料衡算 (8)3.2.1料液及塔顶、塔底产品及含乙醇摩尔分率 (8)3.2.2平均分子量 (8)3.2.3物料衡算 (8)3.3塔板数的确定 (8)3.3.1理论塔板数N T的求取 (8)3.3.2求理论塔板数N T (9)3.4塔的工艺条件及物性数据计算 (11)3.4.1操作压强P m (12)3.4.2温度t m (12)3.4.3平均分子量M精 (12)3.4.4平均密度ρM (13)3.4.5液体表面张力σm (13)3.4.6液体粘度μm L， (14)3.4.7精馏段气液负荷计算 (14)第四章精馏塔设计工艺计算 (15)4.1塔径 (15)4.2精馏塔的有效高度计算 (16)4.3溢流装置 (16)4.3.1堰长l W (16)4.3.2出口堰高h W (16)4.3.3降液管的宽度W d与降液管的面积A f (16)4.3.4降液管底隙高度h o (17)4.4塔板布置及浮阀数目排列 (17)4.5塔板流体力学校核 (18)4.5.1气相通过浮塔板的压力降 (18)4.5.2淹塔 (18)4.6雾沫夹带 (18)4.7塔板负荷性能图 (19)4.7.1雾沫夹带线 (19)4.7.2液泛线 (20)4.7.3液相负荷上限线 (20)4.7.4漏液线（气相负荷下限线） (20)4.7.5液相负荷下限线 (21)4.8塔板负荷性能图 (22)设计计算结果总表 (23)符号说明 (24)关键词 (25)参考文献 (25)课程设计心得 (26)附录 (27)附录一、水在不同温度下的黏度 (27)附录二、饱和水蒸气表 (27)附录三、乙醇在不同温度下的密度 (27)精馏塔设计任务书一、设计题目乙醇—水溶液连续精馏塔设计二、设计条件（1）处理量：60000（吨/年）（2）料液浓度：30（wt%）（3）产品浓度：92.5（wt%）（4）易挥发组分：99.9%（5）每年实际生产时间：7200小时/年（6）操作条件：精馏塔塔顶压力常压进料热状态自选回流比自选加热蒸汽压力低压蒸汽单板压降不大于0.7kPa乙醇-水平衡数据自查（7）设备类型为浮阀塔三、设计任务1、精馏塔的物料衡算2、塔板数的确定3、精馏塔的工艺条件及有关数据的计算4、精馏塔的塔体工艺尺寸计算5、塔板主要工艺尺寸的计算6、塔板的流体力学验算7、塔板负荷性能图（可以不画）8、精馏塔接管尺寸计算9、绘制工艺流程图10、对设计过程的评述和有关问题的讨论乙醇——水溶液连续精馏塔优化设计第一章前言乙醇在工业、医药、民用等方面，都有很广泛的应用，是很重要的一种原料。

化工原理课程设计任务书
一、设计题目：乙醇—水连续浮阀塔式精馏塔的设计
二、设计任务
塔顶压力常压
处理量： 1000kg/h
进料组成、馏出液组成及釜液组成：0.45、0.92、0.03
加料热状况：饱和液体进料 q=1.0
塔顶设全凝器，泡点回流
塔釜饱和蒸汽直接加热
回流比R=（1.1-2.0）R
min
单板压降≤0.7kPa
三、设计内容
（1）确定工艺流程
（2）精馏塔物料衡算
（3）塔板数的确定
（4）精馏塔的工艺条件及有关物性数据的计算
（5）精馏塔塔体工艺尺寸的计算
（6）塔板板面布置设计
（7）塔板的流体力学验算与复合性能图
（8）精馏塔接管尺寸计算
（9）塔顶全凝器工艺设计计算和选型
（10）进料泵的工艺设计计算和选型
（11）带控制点的工艺流程图、踏板板面布置图、精馏塔设计条件图（12）设计说明书。
