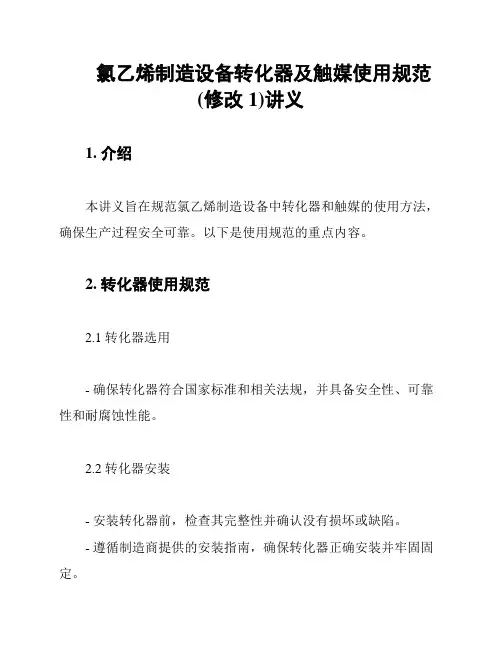

氯乙烯制造设备转化器及触媒使用规范(修改1)讲义1. 介绍本讲义旨在规范氯乙烯制造设备中转化器和触媒的使用方法,确保生产过程安全可靠。
以下是使用规范的重点内容。
2. 转化器使用规范2.1 转化器选用- 确保转化器符合国家标准和相关法规,并具备安全性、可靠性和耐腐蚀性能。
2.2 转化器安装- 安装转化器前,检查其完整性并确认没有损坏或缺陷。
- 遵循制造商提供的安装指南,确保转化器正确安装并牢固固定。
2.3 转化器操作- 在操作转化器前,确保操作人员已经接受相关培训,了解操作规程和安全注意事项。
- 使用适当的工具和设备操作转化器,并遵守操作指南中的要求。
2.4 转化器维护- 定期检查转化器的性能和状态,确保其正常运行。
- 如有发现异常情况或故障,及时采取修复或更换转化器。
3. 触媒使用规范3.1 触媒选用- 使用符合标准的触媒,并确保其质量稳定可靠。
3.2 触媒添加- 根据生产工艺和制造商提供的指导,正确添加触媒,并遵循添加量和添加方式的要求。
3.3 触媒循环- 确保触媒循环系统运行正常,包括循环泵、过滤设备和管道的检查和维护。
3.4 触媒更换- 在触媒达到寿命限制或出现性能下降时,及时更换触媒。
- 更换触媒前,必须遵循相关工序和安全操作规程,以防止污染和安全事故的发生。
4. 安全注意事项- 操作人员必须佩戴个人防护设备,如安全眼镜、手套和防护服。
- 严禁操作不属于自己职责范围的设备,必须专职专用。
- 关注设备运行时的异常情况,并及时上报。
- 发生安全事故或紧急情况时,应立即采取适当的应急措施,并通知相关负责人。
为了确保生产过程的安全性和稳定性,请所有相关人员严格遵守本讲义中规定的转化器和触媒使用规范。
请注意,本讲义内容仅供参考,并可能根据实际情况进行调整和更新。
在实际操作中,请遵循国家法律法规和相关标准的要求。
以上是《氯乙烯制造设备转化器及触媒使用规范(修改1)讲义》的内容概要,如有任何疑问或需要进一步了解,请及时与相关部门联系。

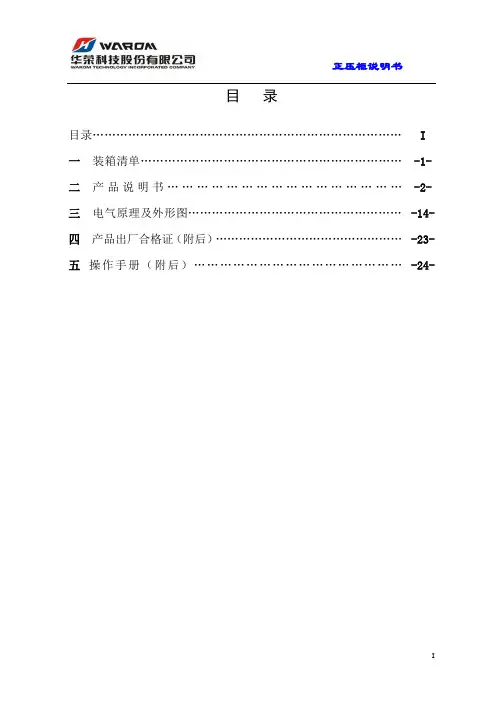

目录目录 (I)一装箱清单 (1)二产品说明书 (2)三电气原理及外形图 (14)四产品出厂合格证(附后) (23)五操作手册(附后) (24)一装箱清单序号名称数量1 装箱清单1份2 产品说明书1份3 电气原理及外形图1份4 产品出厂合格证(附后)1份5 操作手册1份6 防爆胶泥1份二产品说明书前言我公司生产的PXK系列正压型防爆配电柜采用GGD柜形式,外形美观大方。
内部通过多种复杂工艺,采用正压通风形式(通风型),达到柜内正压目的(柜内有少量气体泄露,属于正常现象)。
本产品防爆标志为:Expxde[ia]iaⅡBT4。
为使用户详细了解,正确安装、调试及操作,特编写此手册。
在安装、调试、操作前请用户仔细阅读理解后,严格按本手册说明进行安装、调试、操作。
本产品防爆性能完全符合GB3836.1《爆炸性气体环境用电气设备第 1 部分通用要求》、GB3836.2《爆炸性气体环境用电气设备第 2 部分隔爆型“d”》、GB3836.3《爆炸性气体环境用电气设备第 3 部分增安型“e”》,GB3836.5《爆炸性气体环境用电气设备第 5 部分正压外壳型“p”》,适用于ⅡB类T4组及以下类别、组别的爆炸性气体混合物(1区和2区)场所。
禁止违反本手册说明进行安装、调试、操作。
由此而造成的损坏,我公司不负任何责任。
本柜为我公司专利产品,要求用户对我方提供的相关技术资料对第三方保密!正文第一部分安装须知第二部分调试须知第三部分操作须知华荣科技股份有限公司安装须知一、柜体结构及安装1、本柜外形尺寸为:2000高×1200宽×800厚本柜右腔为正压室(主腔),正压室内,我方设置了正压传感系统、正压布气系统。
左腔为防爆自控系统(副腔),我方设置了换气系统、自控系统、报警系统、正压显示系统。
用户所有的电器元件均设置在主腔内,我方按用户提供的接线图完成了内部接线。
副腔所有系统,我方均完成了接线和调试,用户不得随意更改。

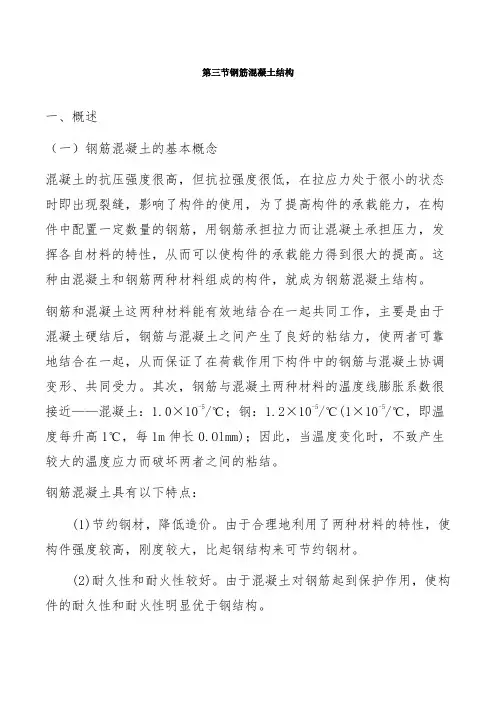

第三节钢筋混凝土结构一、概述(一)钢筋混凝土的基本概念混凝土的抗压强度很高,但抗拉强度很低,在拉应力处于很小的状态时即出现裂缝,影响了构件的使用,为了提高构件的承载能力,在构件中配置一定数量的钢筋,用钢筋承担拉力而让混凝土承担压力,发挥各自材料的特性,从而可以使构件的承载能力得到很大的提高。
这种由混凝土和钢筋两种材料组成的构件,就成为钢筋混凝土结构。
钢筋和混凝土这两种材料能有效地结合在一起共同工作,主要是由于混凝土硬结后,钢筋与混凝土之间产生了良好的粘结力,使两者可靠地结合在一起,从而保证了在荷载作用下构件中的钢筋与混凝土协调变形、共同受力。
其次,钢筋与混凝土两种材料的温度线膨胀系数很接近——混凝土:1.0×10-5/℃;钢:1.2×10-5/℃(1×10-5/℃,即温度每升高1℃,每1m伸长0.Olmm);因此,当温度变化时,不致产生较大的温度应力而破坏两者之间的粘结。
钢筋混凝土具有以下特点:(1)节约钢材,降低造价。
由于合理地利用了两种材料的特性,使构件强度较高,刚度较大,比起钢结构来可节约钢材。
(2)耐久性和耐火性较好。
由于混凝土对钢筋起到保护作用,使构件的耐久性和耐火性明显优于钢结构。
(3)可塑性好。
钢筋混凝土可根据需要浇筑成各种形状。
(4)现浇钢筋混凝土结构整体性好、刚度大,又具有一定的延性,适用于抗震结构。
(5)可以就地取材。
钢筋混凝土中的砂、石一般可以就地取材,降低造价。
由于钢筋混凝土具有以上优点,因此,在建筑结构中得到了广泛的应用。
但是,钢筋混凝土也存在着自重大、抗裂性差、隔热隔声性能较差、施工现场作业劳动量大等缺点。
这些缺点,随着技术的进步将会逐步得到克服和改善。
(二)混凝土材料的力学性能1.混凝土强度标准值(1)立方体抗压强度混凝土强度等级应按立方体抗压强度标准值确定,立方体抗压强度标准值是混凝土种力学指标的基代表值。
混凝土的立方体抗压强度是根据边长为150mm的立方体试件,用标准方法制作和养护(即温度为20±3℃,相对湿度不小于90%),经28天龄期(或按设计规定的龄期),用标准试验方法(加载速度为每秒0.3~0.8N/mm2,试件两端与试验机接触面不涂润滑剂)进行抗压试验,测得的具有95%保证率的抗压强度极限值。
第一部分GB3836.1-2010《爆炸性环境第一部分:设备通用要求》一.概述2010年8月9日发布的GB3836系列和GB12473系列新版国家标准于2011年8月1日正式实施。
这次发布的新版标准中包括GB3836系列中的GB3836.1.4,是对GB3836.1-4—2000标准的修订。
与2000版标准相比,这次修订变化较大。
GB3836.1的这次修订是修改采用了IEC600079-0:2007《爆炸性环境第0部分:设备通用要求》,与IEC国际标准之间的差异主要表现在I类(矿用)设备上,这是在充分考虑我国国情,处于对煤矿防爆安全的考虑而增加的一些要求。
下面就GB3836.1-2010《爆炸性环境第一部分:设备通用要求》与2000版的差异进行介绍。
二.标准名称GB3836.1~4-2010与GB3836.1~.4-2000标准名称对照表三.范围在范围一章中,新老标准之间的差异主要有以下几个方面1)明确了本部分规定的电气设备所适用的大气条件,即标准大气条件,温度为-20℃~+60℃,大气压力为80KPa~110KPa,空气中标准氧含量(体积比)为21%。
2)给出了可能出现的与本部分有关的点燃源。
主要涉及工业过程中出现的热表面、机械火花、铝热反应、电弧和静电放电。
除与爆炸危险直接有关的内容之外,本部分没有规定其它的安全要求。
本部分不涉及的点燃源有:绝热压缩、冲击波、放热化学反应、粉尘自燃、明火和热气体/液体。
3)将各种粉尘防爆型式、“n”型纳入通用要求,即首先应符合通用要求的规定。
4)产品标准,如本质安全系统、电阻式伴热器纳入通用要求。
本部分由下列GB3836系列专用防爆型式标准补充或修改:GB3836.2-2010:气体—爆外壳“d”GB3836.3-2010:气体—增安型“e”GB3836.4-2010:气体—本质安全型“i”GB3836.5-2010:气体—正压外壳“p”GB3836.6-2010:气体—油浸型“o”GB3836.7-2010:气体—充砂型“q”GB3836.8-2010:气体—“n”型电气设备GB3836.9-2010:气体—浇封型“m”IEC 61241-1 粉尘—外壳保护型“tD”;GB12476.7-2010:粉尘—正压型“pD”GB12476.4-2010:粉尘—本质安全型“iD”GB12476.6-2010:粉尘—浇封型“mD”本部分还由下列设备标准补充或修改:GB 7957-2003 矿灯安全性能通用要求GB 19518.1-2004 爆炸性气体环境用电气设备电阻式伴热器第一部分:通用和试验要求:GB3836.18-2010 爆炸性环境第18部分:本质安全系统;GB3836.20-2010 爆炸性环境第20部分;设备保护级别(EPL)为Ga级的设备;IEC 600079-28 爆炸性环境第28部分:光辐射式设备和传输系统的保护。
井控设备一、概述1.井控设备井控设备是用来控制和预防井喷的装置、仪器、仪表和专用工具,是井下作业施工必须配备的系列设备。
包括防喷器组(采油(气)井口、套管头),内防喷工具,防喷器控制系统,井控管汇,井控仪器仪表,井液加重、除气、灌注设备,特殊井控设备和工具等。
2学习井控设备的目的井控设备是对井喷事故进行预防、监测、控制、处理的必备装置。
通过井控装置可以做到有控施工,既可以减少对油气层的损害,又可以保护套管,防止井喷和井喷失控,实现安全、优质、高效、低耗、环保作业。
3.并控设备的功用(1).及时发现溢流,预防井喷。
(2)能够关闭井口,密封管柱内和环空的压力,迅速控制井喷。
(3)允许井内流体可控制地排放,处理复杂情况。
(4)处理井喷失控。
显然,井控设备是压力控制的关键手段,是修井安全的可靠保证。
二、防喷器是井下作业井控必须配备的防喷装置,对预防和处理井喷有非常重要的作用;是井口的密封工具1、防喷器分类防喷喷器包括手动防喷器和液压防喷器;根据密封方式的不同可分为:锥形胶芯防喷器环形防喷器筒型胶芯防喷器球形胶芯防喷器防喷器液压闸板防喷器手动闸板防喷器闸板防喷器单闸板防喷器双闸板防喷器三闸板防喷器双闸板防喷器环形防喷器旋转防喷器液压双闸板防喷器单闸板防喷器2、防喷器的型号MPacm表示类型H、Z、X表示防喷器S.1.2.3表示手动、单、双、三闸板数旋转防喷器型号改进号,MPa动密封最大工作压力,MPa,cm3.防喷器两大性能指标(1)防喷器的最大工作压力是指防喷器安装在井口投入工作时所能承受的最大井口压力最大工作压力是防喷器的强度指标。
(2)防喷器的公称通径是指防喷器的上下垂直通孔直径。
公称通径是防喷器的尺寸指标。
4.解释防喷器的型号:(1).2FZ35-21·双闸板防喷器通径35cm,工作压力21MPa(2).FH35-35·环形防喷器通径35cm,工作压力35MPa(3).FZ18-21·表示公称通径为180mm,最大工作压力为21MPa的单闸板防喷器(4).2FZ18-35表示公称通径为180mm,最大工作压力为35MPa的双闸板防喷器。
化工设备机械基础第一章1.1 概述化工设备机械是指在化工生产过程中用于处理原料、生产中间产品或最终产品的机械设备。
化工设备机械的选型和设计直接影响到生产效率、产品质量、安全性和能源消耗等方面。
因此,深入了解化工设备机械的基础知识对于化工工程师和从事相关领域的专业人员非常重要。
1.2 化工设备机械的分类化工设备机械可以根据其用途、工作原理、结构形式等多种方式进行分类。
常见的分类方式包括: - 用途分类:反应设备、传质设备、分离设备、加热设备等; - 工作原理分类:机械设备、热力设备、化学设备等; - 结构形式分类:容器设备、管道设备、泵设备等。
1.3 化工设备机械的基本要求化工设备机械的选用和设计需要满足一定的基本要求,包括: - 安全性:化工设备机械工作环境复杂,对设备的安全性要求非常高。
因此,设备的设计和选用必须满足相应的安全标准,并考虑到可能的事故情况。
- 可靠性:化工设备机械的可靠性直接影响到生产效率和产品质量。
设备必须具备足够的强度和稳定性,能够在长时间、高负荷的工作条件下正常运行。
- 高效率:化工生产通常对设备的吞吐量有较高的要求,因此化工设备机械的设计应尽可能提高产量和生产效率,减少物料和能源的浪费。
- 维修性:化工设备机械的维修和保养是常规操作,因此设备的结构和组件应考虑到易于维修和更换的因素,以降低维护成本并减少停机时间。
1.4 化工设备机械选型的关键因素在进行化工设备机械选型时,需要考虑的关键因素包括: - 工艺要求:根据化工生产的具体工艺要求选择合适的设备机械。
不同工艺需要不同的操作条件和设备能力。
- 物料特性:不同的物料性质会对设备机械的选型产生影响,例如物料的粘度、腐蚀性和温度等。
- 产量要求:根据生产的产量要求选择适用的设备型号和规格。
产量的增加可能需要更大的设备容积或更高的工作能力。
- 能源消耗:考虑设备机械的能源消耗情况,选择能效较高的设备型号和工艺参数,以降低能源成本。
往复活塞式压缩往复活塞式压缩机用途非常广泛。
在石油、化工、天燃气的加工、输送及其它工业部门中占有相当重要的地位。
因为往复活塞式压缩机与其它类型压缩机相比,有其独特的优点:1.压力范围广,从低压到高压都适用;2.热效率较高;3.适应性强,排气量可在较广泛的范围内变化;4.对制造压缩机的金属材料要求不苛刻。
但这种压缩机也有其缺点,如外形尺寸及重量大,结构复杂,易损件多,安装及基础工作量大,气流有脉动,运转中有震动等。
一般使用于中、小流量及压力较高的情况。
目前在我国,往复活塞式压缩机的应用仍然是最广泛的。
往复活塞式压缩机的基结构,其组成大致可分为三部分:1.基本部分:包括机身、中体、曲轴、连杆、十字头等部件。
其作用是传递动力.联接基础与气缸部分。
2.气缸部分:包括气缸、气阀、活塞、填料以及安置在气缸上的排气调节装置等部件。
其作用是形成压缩容积和防止气体泄漏。
3.辅助部分:包括冷却器、缓冲器、液气分离器、滤清器、安全阀、油泵、注油器及各种管路系统,这些部件是保证压缩机正常运转所必需的。
活塞式压缩机的发展趋向是:1.高压、高速、大容量。
对于一些化工企业而言,提高压力可以提高合成效率,所以相应的压缩机工作压力也不断提高。
如合成氨用的压缩机工作压力达到60Mpa及100Mpa,合成聚乙稀的压力已达350Mpa 。
高转数.短行程结构的应用,节约使用机器占地面积及金属制造的消耗量。
大型压缩机的转速一般为250—500转/分,中型为500—1000转/分,小型为1000—3000转/分。
目前常压进气时的单机容量最大为333m3/分。
提高容量的主要途径是运用离心式或回转式压缩机与活塞式压缩机串联运行。
2.提高效率和延长使用期限。
压缩机是一种消耗巨大的能量机器,如1000台排气压力为9kg/cm2 .排气量为20 m3/分的压缩机,就需12.5万千瓦的动力。
因此,注意提高其效率5—10 % ,是完全有可能做到的。
活塞式压缩机的绝热效率,一般应在下列范围内:大型:80—85 % ;中型:70—80 % ;小型:65—70 %。
3.按系列化、通用化、标准化进行生产,以利提高产量、质量,缩短制造周期,便于产品变型。
往复式压缩机结构型式的特点活塞往复式压缩机的结构特点主要体现在两个方面,即气缸排列的型式(指气缸中心线的排列位置)和运动机构的结构。
一、气缸的排列形式1.立式压缩机:气缸作垂直布置,其优点在于:1.1 活塞工作表面不承受活塞重量,因而气缸和活塞的磨损比卧式的小且均匀,活塞环的工作条件有所改善,能延长机器的使用寿命。
1.2 占地面积比较小1.3 因为载荷使机身主要产生拉伸和压缩应力,所以机身的形状简单,重量轻。
1.4 往复运动部件的惯性力垂直作用在基础上,而基础抗垂直震动的能力较强昂,所以它的基础几何尺寸较小。
其缺点是:气阀和机间管道的布置比较困难,不易改变型号,较大的立式压缩机操作、维修也甚感不便。
2.卧式压缩机:气缸中心线作水平布置,且都在曲轴的一侧。
这是较老的一种结构,其优点在于:2.1 整个机器都处在操作者的视线范围内,所以管理维护方便。
曲轴、连杆的安装、拆卸都比较方便。
2.2 卧式压缩机最多只有两列,所以运动部件较填料数量较少,机身、曲轴的结构也比较简单。
2.3 卧式压缩机的厂房可以比立式的低。
卧式压缩机的主要缺点是:惯性力不能平衡,所以转速的增加受到很大限制,导致机器、驱动机和基础的重量、尺寸较大。
另外,卧式压缩机在多级压缩时,只能采取多缸串联,因而气缸、活塞的安装都比较麻烦;特别是大型压缩机的活塞往往很重,气缸和活塞易于磨损,更换的机率较为平凡。
3.对称平衡式压缩机:气缸作水平布置,并分布在曲轴两边,在两主轴承之间,相对两列气缸的曲柄错角为180度。
这种结构型式是五十年代初才出现的,由于特点显著,发展甚快。
现代的大型活塞式压缩机绝大多数均采用对称平衡型结构。
它除了具有卧式压缩机2.1和2.3两项优点外,还有自己的独特的优点:3.1 惯性力(一级和二级惯性力)可以完全平衡,惯性力矩也很小,甚至为零。
因此机器的转速可以大大提高,使得机器、驱动机和基础的尺寸、重量都能减小。
3.2 由于相对两列的活塞力方向相反,能互相抵消,因而能改善主轴颈的受力情况,减小主轴颈与轴承的磨损。
3.3 可以采用较多的列数,使得每列串联的气缸较少,方便安装。
其缺点是运动部件和填料数量较多,机身和曲轴的结构比较复杂。
两列对称平衡压缩机切向力的均匀性较差。
四列以上的对称平衡式压缩机,根据电机设置的位置,区分为M型和H型两种。
对称平衡M型压缩机,电机设置在一端。
主要优点是安装简单,增加列数的可能性大,利于改变机型。
缺点是机身和曲轴的钢度不如H型,且机身、曲轴的制造也比H型困难。
对称平衡H型压缩机,电机设置在两个机身之间,其优点是列间距离较大,便于操作检修。
机身和曲轴的结构和制造较简单。
缺点是列数只能成4列、8列或12列配置,所以机型改变不及M型方便,机器的安装找正也比较困难。
对置式压缩机:气缸作水平布置,并分布曲轴两侧,相邻的两相对列曲柄错角不等于180度。
根据其结构特点又可分为两种情况:第一种情况相对的气缸中心线部在一直线上,制成3、5、7、9等奇数列。
第二种,曲轴的两侧相对的气缸中心线在一条直线上,制成偶数列。
对置式压缩机具有卧式压缩机的优点,机身与曲轴的钢性比对称平衡式好,主要缺点是惯性力的平衡较差,而且住轴承的数目较多,曲轴和机身的制造精度相应地要求较高。
5.角度式压缩机:气缸中心线间具有一定的夹角,但不等于零或180度。
由于气缸中心线位置不同,角度式压缩机又分为W型、V型、L型、扇型等。
二、运动机构的结构活塞式压缩机的运动机构有无十字头和有十字头两种。
1.无十字头运动机构特点是结构简单、紧凑,机器高度较低,相应的机器重量较轻,一般不需要润滑机构。
无十字头的压缩机一般只适用于做成立式、V型、W型、扇型的结构。
在小型移动装置中用的压缩机,要求轻便紧凑以便于搬动,多选用无十字头的运动机构。
2.带十字头运动机构的特点是气缸工作表面不承受连杆传来的侧面压力,所以,气缸和活塞间的摩擦和磨损较小,充分利用了气缸容积,润滑油易于控制;可以设置填料密封,所以,气体的泄漏量较小,特别是对于易燃、易爆、有毒的气体,只能采用此种结构。
根据我公司大型往复活塞式压缩机的现场安装类型,下面重点讲一下对称平衡型压缩机的安装。
第一章对称平衡型压缩机的结构对称平衡型压缩机组与其它型压缩机组一样,均由驱动部分和压缩部分联合组成。
驱动部分的原动机多见为大型同步电动机,压缩机部分的结构与卧式压缩机结构基本相似,均由机身、曲轴、气缸等部分组成。
第一节机体结构机体的结构主要包括机身、中体、曲轴、连杆、十字头、轴承与轴瓦等。
一、机身对称平衡压缩机机身结构的特点是机身为两端面开口的长方体形匣式结构。
这种结构的优点是具有较高的刚性,并适应各列气缸在机身两侧对称设置的需求。
机身结构一般由机体、轴承座、侧盖、顶盖、横梁与拉杆组成。
机体的上部与两端壁的上开口是为了便于装卸曲轴、连杆等部件,为了弥补上开口对机体刚性的影响,在上开口处均设有横梁与拉杆,各横梁长度与机体有配合要求。
在机身内有横向立式带筋隔板将机体隔成几个小室,每一带筋隔板支承一个曲轴轴承,所以隔扳数将由所需曲轴瓦数决定。
在各隔板底部开有通油孔,以便机体内润滑油回流。
同时也起到减少隔扳与机体壁相交处的铸造应力的作用。
机体由底面在轴向方向带有一定的倾斜度,在最低处设有排油孔。
机身的顶盖上还设有透气帽。
在机身底座上一般还备有已经研校的凸台以供安装时初步找正之用。
机身的制造形式有铸造与焊接结构两种,焊接机身是由钢板与铸钢件焊制而成,它仅适用于单级压缩机的有限场合,绝太多数机身均为铸造件。
机身在精加工之前均经自然时效处理或退火处理,以确保精加工之后机身基本不再形变。
铸造机身的材质常选用牌号为:HTl5—33、HT20—40,HT25—47等灰铸铁。
二、中体中体的主要用途是给十字头提供偶配工作面与支承,并且起隔离机身与气缸的作用,以防止被压缩气体漏进机身内。
此外,还起到使连杆,十字头、活塞的组合体在固定的方位上作往复运动,在往复式对称平衡压缩机中为了确保此作用,往往中体还设有滑道轨道与十字头侧瓦直接接触以严格限位。
中体有与机身连成一体铸造和分体铸造两种型式,大多数为分体铸造结构,并均通过紧固螺拴将两者联为一体。
这种分体结构的优点是既便于铸造,也便于当中体上的滑道经磨损之后更换备件。
在中体结构中(图1-1),在前端(靠气缸端)设有刮油器以刮去活塞杆上的润滑油,使十字头部分润滑油与气缸部分润滑油隔离或防止前者进入气缸部分(气缸禁油情况时)。
前端两侧设有小窗,以装卸刮油器与气缸上的密封填料。
在中体中、后部分设有上、下滑道,在两侧设有装卸十字头用的大窗。
在下滑道侧面有的还备有供找平用的凸台,中体内底面还设有排油孔以排出中体内润滑油回机身或油箱,在滑道与机身相接处还设有进油孔,以供循环油进入中体,也有从顶部进入的。
中体机身虽然已有紧固螺栓连接.但为了不使中休的作用力全部承在机身上,所以中体均有各自的支承基础。
图1-1 中体结构刮油器的结构形式多种,各种对称平衡压缩机选用何种结构形式刮油器,主要与被压缩工艺气体的隔油要求有关。
刮油器一般均由一组或几组刮油环组成,刮油环有单向刮油环与双向刮油环两种(图1-2与1-3)。
双向刮油环由二个刮口相反的单向刮油环组成,两者由圆柱销定位,各组刮油环一般均由正切口或斜切口的相同三块组成,它们在外园拉伸弹簧作用下,相互组合并紧贴在活塞杆上。
由单向刮油环组成的刮油器常用在气缸部分要求禁油的压缩机中体上,如氧压机之类,有时还增设圆盘形的挡油器以进一步防止由于刮油器未除净的油靠向气缸,挡油器一般固定在活塞杆上,两者接触面上垫有耐油橡胶圈。
由双向刮油环组成的刮油器常用在一般工艺气体或空气压缩机,以起隔离刮油器两侧润滑油的作用。
图1-2 单向刮油环结构图1-3 双向刮油环结构三、曲轴在大型压缩机中一般曲轴型式有两种:即曲柄轴和曲拐轴。
曲柄轴与电机转子轴为同一体,仅占转子轴一端的有限部分,机身上的主轴承即是电机转子轴一侧的轴承。
曲柄轴的结构比较简单,也便于安装,如红旗牌压缩机与5L型循环压缩机即属曲柄轴。
在对称平衡压缩机中,曲轴必须多拐才能适应,所以单拐的曲柄轴是不适用的,多拐的曲轴虽然在制造与安装等方面都不如曲柄轴方便,但它最大优点是能适应如对称平衡压缩机等较先进机型之需要,而且应用十分普遍。
曲拐轴的曲拐数是根据对称平衡压缩机的气缸列数而定的,如3 D、3M型为三列三拐,4D、4M型为四列四拐等。
相邻各拐之错角有90°、120°、180°等,根据各型压缩机的具体情况而定。
