静设备培训讲义

静设备培训讲义1. 培训目的本次培训旨在帮助学员了解静设备的基本概念、功能和使用方法，提升学员的静设备操作能力，并能够熟练应用静设备进行工作。

2. 培训内容2.1 静设备的概念和分类静设备，即静态设备，是指在工作过程中固定不动的设备，常见的有机械设备（如机床、输送带）、仪表设备（如压力表、温度计）和电气设备（如控制柜、开关箱）等。

静设备按照功能可以分为生产设备、监控设备和辅助设备等，根据使用环境可以分为室内设备和室外设备，按照安装方式可以分为地面设备和墙壁设备等。

2.2 静设备的使用方法2.2.1 准备工作在使用静设备之前，需要做一些准备工作，包括对设备进行检查和维护，确保设备的正常运行状态。

同时，还需要准备所需的工具和材料，以及遵守相关的操作规程和安全规定。

2.2.2 操作流程使用静设备时，应按照以下步骤进行操作：1.了解设备的运行原理和操作方法；2.确定操作目标和操作要求；3.对设备进行开机准备，如连接电源、调整参数等；4.按照操作步骤进行操作，注意安全和效率；5.操作完成后，进行设备的关闭和清洁。

2.2.3 注意事项在使用静设备时，需要注意以下事项：•遵守设备的操作规程和安全规定，保护自己和他人的安全；•使用设备时，要保持清洁、整洁的工作环境；•定期对设备进行检查和维护，确保设备的正常运行；•如果发现设备有异常情况，及时停机检修或报修；•在操作过程中，要注意设备的运行状态和参数，及时调整和处理问题。

3. 培训方法本次培训将采用以下培训方法：•理论讲解：通过讲解静设备的概念、分类和使用方法，使学员了解静设备的基本知识；•示例演示：通过实际操作演示，展示静设备的操作流程和注意事项；•现场实践：组织学员进行实际操作练习，加强对静设备的操作能力；•问题讨论：对学员在实践中遇到的问题进行分析和讨论，共同找出解决办法。

4. 培训评估为了评估学员的培训效果，将采用以下评估方法：•理论考试：考察学员对静设备知识的掌握程度；•操作实践：要求学员按照操作流程进行实际操作，检验其操作能力；•问题解决：针对一些常见问题，要求学员提供解决办法；•讨论汇报：要求学员向全体学员汇报自己的学习心得，提出改进建议。

第四章静设备篇第 1 题根据使用条件管道可分哪几类？答：管道按使用条件一般可分为以下几类：水煤气输送管无缝钢管裂化用无缝钢管锅炉用无缝钢管高压无缝钢管不锈、耐酸无缝管较简单，维护方便，截止阀也可以调节流量，应用也较广泛，但流体阻力较大。

第2题管道连接方式有哪几种？答：管道连接方式有以下几种：1 )焊接：所有压力管道尽量采用焊接，管径大于 32mm 且厚度在 4mm 以上采用电焊；管径在 32mm 以下，厚度在 3.5mm 以下采用气焊。

(2)法兰：适用于一般管径、密封性要求高的管子连接。

(3)丝扣：适用于管径小于 65mm，工作压力在4 kgf/cm2以下的温度低于100C的水管或低压煤气管。

4)活接头：适用于经常拆洗的物料管道。

5)其它连接：如水泥砂浆接口、快速接头等。

第 3 题法兰的基本形式可分哪四类？答：可分为： (1) 整体法兰。

(2) 带颈对焊法兰。

(3) 平焊法兰。

(4) 松套法兰。

第 4 题法兰密封面型式有哪几类？答：有以下几类： (1) 全平面； (2) 突面； (3) 凹凸面；(4) 榫槽面； (5) 环连接面； (6) 锥面。

第 5 题试述闸阀的结构和特点？答：闸阀又叫闸板阀，这种阀门的阀体内有一平板也叫闸板，与介质流动方向垂直，平板升起时阀即开启。

该种阀门由于阀杆的结构形式不同可分为明杆式和暗杆式两类。

闸阀的密封性能较好，流体阻力小，开启、关闭力较小，适用比较广泛。

它一般适用于大口径的管道上。

第 6 题试述截止阀的结构和特点？答：截止阀是利用装在阀杆下面的阀盘与阀体的突缘部分相配合来控制阀的启闭，它的结构第 7 题 试述安全阀的结构和特点？ 答：主要用于锅炉和压力容器上。

当介质压力超过规定数值时，自动开启，排除多余介质， 直到压力降到一定数值后又自功关闭。

安全购有弹簧式和杠杆式。

弹簧式中又分封闭式和不 封闭式。

弹簧式安全阀主要依靠弹簧的作用力而工作。

一般易燃、 易爆或有毒介质应选用封 闭式； 蒸汽或惰性气体可选用不封闭式。

化工静设备知识(共11页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--化工设备知识第一节、化工静设备基础知识一、化工静设备的概念化工静设备是指化工生产中静止的或配有少量传动机构组成的装置，主要用于完成传热、传质和化学反应等过程，或用于储存物料。

二、化工设备的分类1、按结构特征和用途分为容器、塔器、换热器、反应器（包括各种反应釜、固定床或液态化床）和管式炉等。

2、按结构材料分为金属设备（碳钢、合金钢、铸铁、铝、铜等）、非金属设备（陶瓷、玻璃、塑料、木材等）和非金属材料衬里设备（衬橡胶、塑料、耐火材料及搪瓷等）其中碳钢设备最为常用。

3、按受力情况分为外压设备（包括真空设备）和内压设备，内压设备又分为常压设备（操作压力小于）、低压设备（操作压力在～之间）、中压设备（操作压力在～10Mpa之间）、高压设备（操作压力在10～100Mpa之间）和超高压设备（操作压力大于100Mpa）.三、化工容器化工容器一般由筒体、封头、支座（基本件）、接管、法兰（对外连接件）、人孔、手孔、液面计（附件）以及一些内构件等零部件组成。

1．筒体、封头：就如同房子四周的墙，它是构成容器空间的主要部件（属主要受压元件）。

壳体按形状的不同，可以分为圆筒壳体、圆锥壳体、球壳体、椭圆壳体、矩形壳体等。

而封头有椭圆形封头、半球形封头、碟形封头、锥形封头及平板封头等。

2．接管：是介质进出容器的通道。

3．法兰：是容器及接管的可拆连接装置，分为设备法兰和管法兰（属主要受压元件）。

4．支座：是用于支承容器的部件。

5．人孔、手孔：是为便于制造、检验和维护管理而设置的部件（属主要受压元件）。

6．液面计：用于观察或监控液位的部件（属安全附件，此外还有安全阀、压力表等）。

2、化工容器的分类：容器的分类方法很多，可以按生产过程中的作用原理分，也可以按容器形状、承压性质、结构材料、设计压力高低及安全监察要求分。

按材料分类：金属容器、非金属容器、复合材料容器等.按容器形状分类：矩形容器、球形容器、圆筒形容器等。

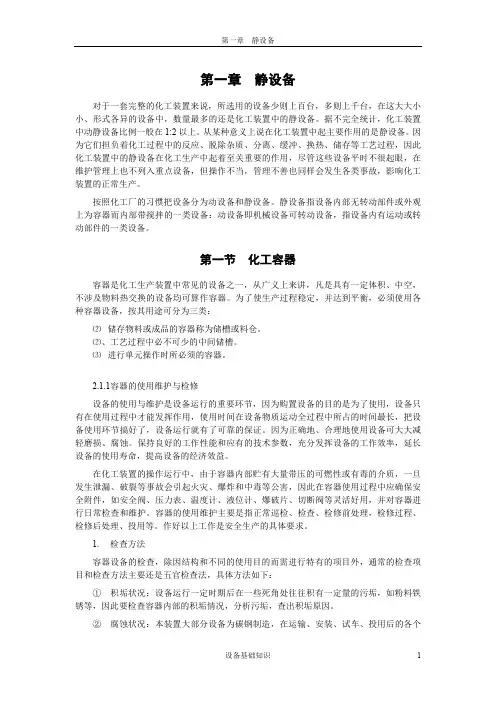

第一章静设备对于一套完整的化工装置来说，所选用的设备少则上百台，多则上千台，在这大大小小、形式各异的设备中，数量最多的还是化工装置中的静设备。

据不完全统计，化工装置中动静设备比例一般在1:2以上。

从某种意义上说在化工装置中起主要作用的是静设备。

因为它们担负着化工过程中的反应、脱除杂质、分离、缓冲、换热、储存等工艺过程，因此化工装置中的静设备在化工生产中起着至关重要的作用，尽管这些设备平时不很起眼，在维护管理上也不列入重点设备，但操作不当，管理不善也同样会发生各类事故，影响化工装置的正常生产。

按照化工厂的习惯把设备分为动设备和静设备。

静设备指设备内部无转动部件或外观上为容器而内部带搅拌的一类设备：动设备即机械设备可转动设备，指设备内有运动或转动部件的一类设备。

第一节化工容器容器是化工生产装置中常见的设备之一，从广义上来讲，凡是具有一定体积、中空，不涉及物料热交换的设备均可算作容器。

为了使生产过程稳定，并达到平衡，必须使用各种容器设备，按其用途可分为三类：⑵储存物料或成品的容器称为储槽或料仓。

⑵、工艺过程中必不可少的中间储槽。

⑶进行单元操作时所必须的容器。

2.1.1 容器的使用维护与检修设备的使用与维护是设备运行的重要环节，因为购置设备的目的是为了使用，设备只有在使用过程中才能发挥作用，使用时间在设备物质运动全过程中所占的时间最长，把设备使用环节搞好了，设备运行就有了可靠的保证。

因为正确地、合理地使用设备可大大减轻磨损、腐蚀。

保持良好的工作性能和应有的技术参数，充分发挥设备的工作效率，延长设备的使用寿命，提高设备的经济效益。

在化工装置的操作运行中，由于容器内部贮有大量带压的可燃性或有毒的介质，一旦发生泄漏、破裂等事故会引起火灾、爆炸和中毒等公害，因此在容器使用过程中应确保安全附件，如安全阀、压力表、温度计、液位计、爆破片、切断阀等灵活好用，并对容器进行日常检查和维护。

容器的使用维护主要是指正常巡检、检查、检修前处理，检修过程、检修后处理、投用等。

静设备的安装一静设备安装工程执行的主要规范和标准主要有：二施工程序静设备安装施工程序主要有：施工准备、基础验收、设备验收、吊装就位、找正找平、灌浆、水压试验、内件安装、内部清扫、检查认可、封闭。

1 容器、反应器类设备的施工一般程序图2 塔类设备一般的施工程序图3 分段到货设备一般施工程序图(空中组对为例)4 换热类设备的施工一般程序图三施工技术及质量控制1 施工准备1.1 技术准备1)应认真进行图纸会审；掌握安全程序和安装重点。

2)详细向施工班组进行技术交底；3)向当地压力容器监督部门报审完毕。

1.2施工现场准备1)检查施工用水、电准备情况。

2) 检查施工设备、手段用料的准备情况，施工机具应性能可靠，计量器具应在周检期内。

对有现场组对的设备，准备好制作组对用的工卡具，主要是枕木、马仔、方楔、加减丝、千斤顶、专用板手以及是否需要热处理设备等。

3) 施工现场应按施工平面图要求平整场地，施工机具应按规定位置摆放；4) 现场的消防器材、安全设施应符合要求，并经安全检查部门验收通过。

2 基础验收1）安装施工前，设备基础必须交接验收。

基础的施工单位应提供质量合格证明书，测量记录及其它施工技术资料；基础上应清晰地标出标高基准线、中心线，需做沉降观测的设备，设备基础应有沉降观测水准点。

基础验收检查应符合如下规定：a) 基础外观不得有裂纹、蜂窝、空洞及露筋等缺陷。

b) 基础混凝土强度应达到设计要求，周围土方应回填并夯实、整平。

c) 结合设备平面布置图和设备本体图，对基础的标高及中心线，地脚螺栓和预埋件的数量、方位进行复查，以及早暴露施工衔接方面的问题。

2）基础外形尺寸、标高、表面平整度及纵横轴线间距等应符合设计和规范要求，其检查的内容有：螺栓高度、两螺栓间距、螺栓中心对基础轴线距离、螺栓垂直度、相邻基础轴线间距、基础轴线总间距、基础对角线差、基础顶面标高（不包括二次灌浆层）3 设备到货验收1）对到货设备组织有关人员进行验收，检查是否有出厂合格证、设备说明书、质量证明书等文件，压力容器产品安全质量监督检验证书；其它必要的技术文件。

静置设备制作培训资料一、引言在现代工业生产中，静置设备是一种重要的工具，可以用于存储和保护各种物品。

静置设备可以根据不同的需要进行定制和制作，以适应不同行业和场所的需求。

本文档将介绍静置设备的制作方法和技巧，旨在为读者提供一份实用的培训资料，帮助他们了解并掌握静置设备的制作技术。

二、静置设备的种类静置设备的种类繁多，常见的包括以下几种：1.贮存柜：用于存放各种物品，如文件、工具等。

2.贮存架：用于垂直贮存物品，通常用于工厂、仓库等场所。

3.贮存箱：用于存放小型物品，方便分类管理。

4.贮存槽：用于存放液体或颗粒状物质，可用于化学实验室等场所。

5.贮存架盘：用于存放电子元器件等小型物品。

以上只是常见的几种静置设备，根据实际需要，还可以定制和制作其他种类的静置设备。

三、静置设备的制作步骤1. 设计方案在制作静置设备之前，首先需要进行设计。

设计包括以下几个方面：•尺寸：根据需要存放的物品大小确定静置设备的尺寸。

•结构：确定静置设备的结构，包括支撑框架、固定板等。

•材料：选择合适的材料，如金属、木材、塑料等。

•细节：考虑细节问题，如接口的设计、安全锁的设置等。

2. 准备材料和工具根据设计方案确定需要的材料和工具，包括电钻、锯子、螺丝刀、胶水等。

材料和工具的准备要充分，以确保制作过程顺利进行。

3. 制作组装根据设计方案，依次进行制作和组装工作。

具体步骤如下：1.制作支撑框架：根据设计方案使用材料和工具制作支撑框架，确保结构稳固。

2.安装固定板：将固定板固定在支撑框架上，可以使用螺丝或胶水进行固定。

3.进行细节处理：根据具体需求进行细节处理，如设置安全锁、调整板间距等。

4.完成组装：将各个零件组装在一起，确保静置设备的稳定性和耐用性。

4. 测试和调整制作完成后，进行测试和调整，确保静置设备可以正常使用。

测试包括检查支撑框架的稳定性、固定板的牢固性等，如果有问题，可以进行相应的调整。

5. 完善细节在使用静置设备的过程中，可以根据实际需要完善细节，如添加标签、增加隔板等，以提高静置设备的实用性和便利性。

第四章静设备篇第1题根据使用条件管道可分哪几类？答:管道按使用条件一般可分为以下几类：（1）水煤气输送管（2）无缝钢管（3）裂化用无缝钢管（4）锅炉用无缝钢管（5）高压无缝钢管（6）不锈、耐酸无缝管第2题管道连接方式有哪几种？答:管道连接方式有以下几种:（1）焊接：所有压力管道尽量采用焊接,管径大于32mm且厚度在4mm以上采用电焊；管径在32mm以下，厚度在3.5mm以下采用气焊.（2）法兰：适用于一般管径、密封性要求高的管子连接。

（3）丝扣：适用于管径小于65mm,工作压力在4 kgf/cm2以下的温度低于100℃的水管或低压煤气管。

(4）活接头：适用于经常拆洗的物料管道。

(5)其它连接：如水泥砂浆接口、快速接头等。

第3题法兰的基本形式可分哪四类?答:可分为：（1）整体法兰。

(2) 带颈对焊法兰。

(3）平焊法兰。

（4）松套法兰。

第4题法兰密封面型式有哪几类？答：有以下几类:(1）全平面;(2）突面;(3) 凹凸面；(4) 榫槽面;（5）环连接面；(6）锥面。

第5题试述闸阀的结构和特点？答:闸阀又叫闸板阀，这种阀门的阀体内有一平板也叫闸板，与介质流动方向垂直，平板升起时阀即开启.该种阀门由于阀杆的结构形式不同可分为明杆式和暗杆式两类。

闸阀的密封性能较好，流体阻力小，开启、关闭力较小，适用比较广泛.它一般适用于大口径的管道上.第6题试述截止阀的结构和特点?答：截止阀是利用装在阀杆下面的阀盘与阀体的突缘部分相配合来控制阀的启闭，它的结构较简单,维护方便，截止阀也可以调节流量，应用也较广泛,但流体阻力较大.第7题试述安全阀的结构和特点？答：主要用于锅炉和压力容器上。

当介质压力超过规定数值时，自动开启，排除多余介质，直到压力降到一定数值后又自功关闭。

安全购有弹簧式和杠杆式。

弹簧式中又分封闭式和不封闭式。

弹簧式安全阀主要依靠弹簧的作用力而工作。

一般易燃、易爆或有毒介质应选用封闭式；蒸汽或惰性气体可选用不封闭式。

第五章静设备安装静设备是以静置的作用部件为主的机械设备，在石油、石化、化工各类装置及原料和产物储存运输的出产过程中完成和实现反响、别离、混合、换热、储存等工艺。

油气地步面工程中的静设备主要包罗塔器、立式储罐、球形储罐、滤罐、油气别离器、游离水脱除器、油水缓冲罐、电脱水器、注汽锅炉、水套加热炉等，是油气出产过程中的重要设备，主要用于油、气、水等介质的储存、别离及加热等。

需要说明的是立式储罐和球形储罐的施工，已在集团公司统编培训教材之一《储罐施工》中进行了详细的阐述，故本章不再重复介绍。

本章主要以卧式静设备和立式静设备为例，介绍油气地步面工程静设备的现场安装。

第一节静设备的种类和特点一、静设备的分类与布局特点油气地步面工程所用的静设备种类繁多，其分类方法也多种多样，可按形状分为圆筒形设备、球形设备、矩形设备；按材料分为钢制设备、非铁金属设备、非金属设备；按设备在出产工艺过程中的作用分为储存设备、换热设备、别离设备；按设备承压分为压力容器、常压容器；按储存介质分为储气设备、储液设备等；按安装形式分为卧式设备、立式设备；按布局形式分为容器类设备、塔类设备、炉类设备、储罐设备。

在油气地步面工程中多按形状、安装形式和布局形式等进行分类。

1．按形状分静设备按形状可分为圆筒形设备、球形设备、矩形设备，见图5-1所示。

此中以圆筒形设备最为常见。

在油气地步面工程中，圆筒形设备主要有立式油罐、水罐、加药罐、滤罐、沉降罐、熟化罐、过滤器，以及卧式电脱水器、油气别离器、游离水脱除器、筒式加热炉等；球形设备主要有各类球罐；矩形设备主要有润滑油箱、水箱、水槽等。

〕球形设备 c〕矩形设备图5-1 三种形状的静设备实物图1〕圆筒形设备布局特点圆筒形设备是由圆柱形筒体和各种成型封头〔椭圆形、半球形、碟形、锥形等〕所组成的立式、卧式设备。

由于使用目的不同，内部布局也各不不异。

该形状设备制造较容易，承压能力较好，因此在油气田中应用最为广泛。
