WLAN测试报告样本
- 格式:pdf
- 大小:66.75 KB
- 文档页数:27

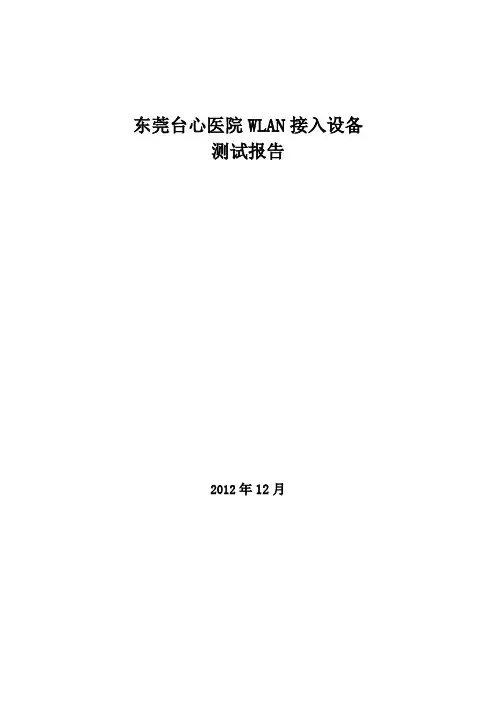

东莞台心医院WLAN接入设备测试报告2012年12月目录第1章测试范围及设备 (2)1.1测试条件 (2)1.2测试要求 (2)1.3厂家提供设备 (2)1.4用户提供设备 (2)1.5厂家所用测试软件 (3)1.6测试拓扑图 (3)第2章无线网络测试 (4)2.1设备连通性测试 (4)2.25楼无线信号强度测试 (6)2.311楼无线信号强度测试 (9)2.4不同AP间跨二层漫游 (13)2.5无线网络覆盖图 (15)2.6在2.4G材质信号损耗 (16)2.7测试总结 (16)第1章测试范围及设备本方案规定了WLAN接入设备的测试条件、测试要求和测试内容等,提出了WLAN接入设备的功能、安全、性能、管理和维护等的测试要求。
1.1测试条件需要提供电源,3-4个插座,网络线要8根60米。
1.2测试要求AP接入医院应用网络中测试,可以达到最好的测试效果。
(没有提供)1.3厂家提供设备1.4用户提供设备1.5 厂家所用测试软件1.6 测试拓扑图软件名称 数量 用途WirelessMon1套 无线信号测试软件 Insider1套无线信号测试软件局域网PC1无线控制器AP2 AP3802.11b/g 802.11aSwitchPC2AP4AP5AP1第2章无线网络测试2.1设备连通性测试测试目的:WLAN设备的的IP可达性测试拓扑:测试方法:1. PC1终端通过PING WLC管理接口地址的方式测试WLC的连通性2. 通过HTTPS方式输入WLC的管理接口地址登录其Web管理界面,测试WLC的连通性3. 登录WLC管理界面,通过其内置PING 工具对无线AP的管理地址进行ping测试。
4. 登录WLC管理界面,导航wireless->access point查看已连接到WLC的无线AP。
5. PC1终端通过PING交换机管理地址的方式测试交换机的连通性。
6. 通过telnet方式远程登交换机,测试交换机的连通性。
1.物理接口测试1.1.发射功率1.2.发射功率动态范围1.3.频率容限项目: 发射机性能测试分项目: 频率容限用例编号: 8.30.1.3 版本: 2.0参考文档: 《中国移动WLAN网络设备规范》重要性: 必选优先级: A 测试目的: 检测中心频率误差是否符合要求预置条件: 准备仪器设备:衰减器一个(可选),IQView,计算机以及RF电缆,按照测试组网图搭建环境参考组网:测试步骤: 1、使用DUT控制程序,设置DUT频率为2412MHz,发射速率为54Mbps,使DUT 连续发射;2、在与IQView相连的计算机的IQSignal上读取DUT的中心频率误差值;3、参考下表,改变相应的测试参数,重复步骤1~2;预期结果: 2.4G设备发射速率2412MHz(ppm)2442MHz(ppm)2472MHz(ppm)11Mbps ±20 ±20 ±2054Mbps ±20 ±20 ±20HT20 MCS7 ±20 ±20 ±20HT20 MCS15 ±20 ±20 ±20HT40 MCS7 ±20 ±20 ±20HT40 MCS15 ±20 ±20 ±20备注:1、IQView测试时仪器设置以及注意事项请参考8.30.1.1节;2、用频谱分析仪测试(对应于单载波测试)时按如下设置:参考电平适当、RMS检波、中心频率为信道中心频率、SPAN=100kHZ,RBW=VBW=100kHZ,SWT 自动。
计算方法:测试结果2.4G设备发射速率2412MHz(ppm)2442MHz(ppm)2472MHz(ppm)11Mbps54MbpsHT20 MCS7DUT计算机衰减器计算机IQView/IQnxn1.4.向量误差幅度(EVM)1.5.占用带宽1.6.杂散发射1.7.发射频谱模板3、配置DUT分别工作于CH7、CH13,重复步骤2测量DUT的发射频谱模板,并记录;预期结果: 11b发射功率频谱模板应符合以下要求:11a/g发射功率频谱模板应符合以下要求:11n HT20发射功率频谱模板应符合以下要求:备注:1.8.接收机性能测试1.9.接收灵敏度1.10.最大接收电平1.11.邻道抑制比2.环境适应性和雷击测试2.1.AP的高温测试项目:高温测试(20h)测试目的:WLAN热点接入设备的高温测试测试工具:温湿度试验箱测试类型:可选测试配置:WLAN热点接入设备放置于温湿度试验箱中。

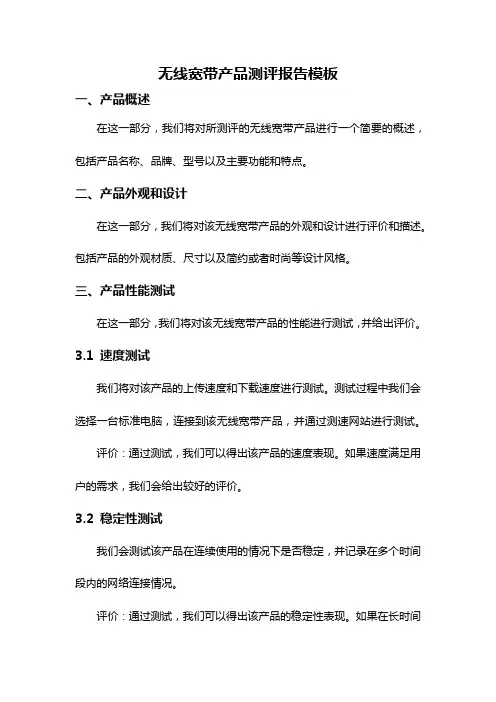

无线宽带产品测评报告模板一、产品概述在这一部分,我们将对所测评的无线宽带产品进行一个简要的概述,包括产品名称、品牌、型号以及主要功能和特点。
二、产品外观和设计在这一部分,我们将对该无线宽带产品的外观和设计进行评价和描述。
包括产品的外观材质、尺寸以及简约或者时尚等设计风格。
三、产品性能测试在这一部分,我们将对该无线宽带产品的性能进行测试,并给出评价。
3.1 速度测试我们将对该产品的上传速度和下载速度进行测试。
测试过程中我们会选择一台标准电脑,连接到该无线宽带产品,并通过测速网站进行测试。
评价:通过测试,我们可以得出该产品的速度表现。
如果速度满足用户的需求,我们会给出较好的评价。
3.2 稳定性测试我们会测试该产品在连续使用的情况下是否稳定,并记录在多个时间段内的网络连接情况。
评价:通过测试,我们可以得出该产品的稳定性表现。
如果在长时间连续使用时表现较好,我们会给出较好的评价。
3.3 信号覆盖测试我们会测试该产品的信号覆盖范围,在不同地点、不同距离下进行测试,以评估该产品在不同环境中的表现。
评价:通过测试,我们可以得出该产品的信号覆盖范围。
如果信号覆盖范围广且稳定,我们会给出较好的评价。
3.4 其他性能测试在这一部分,我们将对该无线宽带产品的其他性能进行测试,如远程控制、网络管理等功能。
评价:通过测试,我们可以对产品的其他性能进行评价,如果功能齐全且易于使用,我们会给出较好的评价。
四、用户体验测试在这一部分,我们将对用户在使用该无线宽带产品时的体验进行测试和评估。
4.1 安装和设置我们会测试该产品的安装和设置流程,包括用户手册的易读性、安装步骤的易操作性等。
评价:通过测试,我们可以给出关于产品安装和设置流程的评价。
如果流程简单易懂,我们会给出较好的评价。
4.2 使用便捷程度我们会测试该产品在日常使用过程中的便捷程度,包括网络连接的稳定性、设备的易用性等。
评价:通过测试,我们可以给出关于产品使用便捷程度的评价。

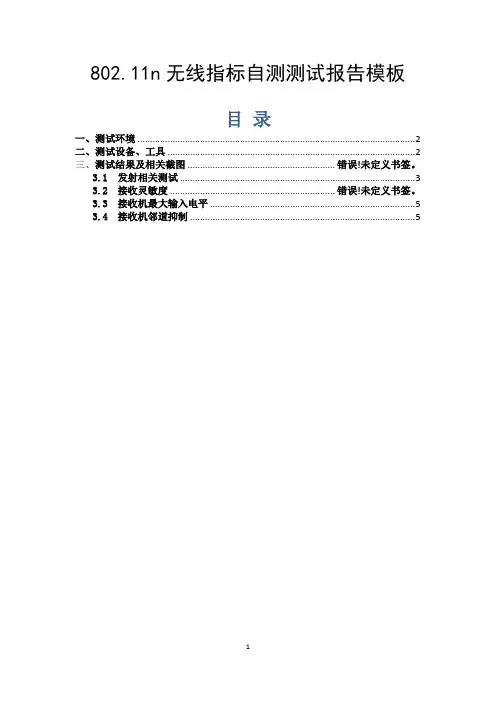

802.11n无线指标自测测试报告模板目录一、测试环境 (2)二、测试设备、工具 (2)三、测试结果及相关截图 ........................................................... 错误!未定义书签。
3.1 发射相关测试 (3)3.2 接收灵敏度 .................................................................. 错误!未定义书签。
3.3 接收机最大输入电平 (5)3.4 接收机邻道抑制 (5)一、测试环境二、测试设备、工具三、测试结果及相关截图(注:虽然本文采用图片为某仪表截图,但WLAN射频测试不限定为某一款仪表,只要能获取相关截图,达到射频指标测试目的即可。
)3.1 发射相关测试注:此图为802.11b,11Mbps下,发射相关测试的截图,请截取802.11n所有要求模式下的测试结果图。
并把测试结果填入下表。
802.11n(HT40)802.11n(HT20)802.11n,MCS7 802.11n,MCS4 802.11n,MCS1 802.11n,MCS7 802.11n,MCS4 802.11n,MCS1 Average PWR3.2 接收灵敏度注:此图为802.11b,11Mbps 下测试的截图,请截取802.11n 所有要求模式下的测试结果图。
并把测试结果填入下表。
测试项power level (dBm)PER(%)HT20802.11n,MCS7802.11n,MCS4 802.11n,MCS1HT40802.11n,MCS7802.11n,MCS4Spectrum Mask Frequency Tolerance Clock Error Rise\Fall IQ offset RF carrier suppression802.11n,MCS13.3 接收机最大输入电平注:此图为802.11b,11Mbps下测试的截图,请截取802.11n所有要求模式下的测试结果图。

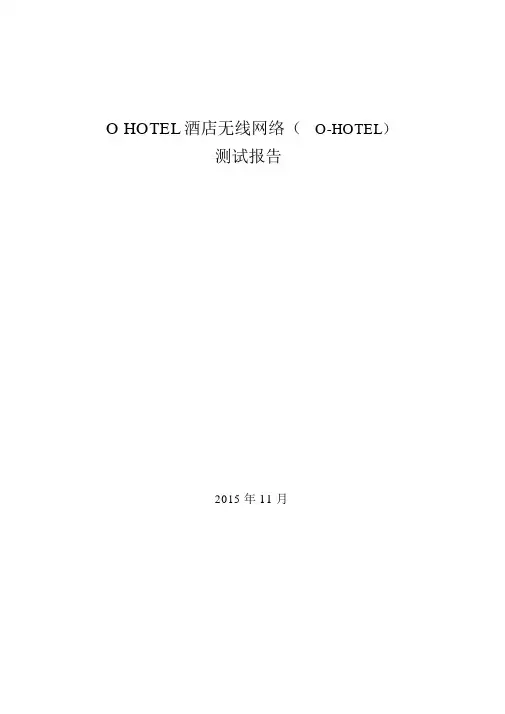

O HOTEL酒店无线网络(O-HOTEL)测试报告2015 年11月第 1章测试说明1.1测试标准1.2测试范围1.3设备说明1.4测试软件1.5测试拓扑图第 2 章各区域无线网络测试情况及分析2.1 CAFE2012 无线信号测试情况2.2 2 楼乐会厅无线信号测试情况2.3 5 楼无线信号测试情况2.411 楼无线信号测试情况2.5 O CLUB 无线信号测试情况2.6 2.4G 材质信号损耗2.7测试总结第1章测试说明本章介绍和说明酒店无线网络的测试标准、范围、软件、设备和拓扑图等。
1.1测试标准:测试项目无线覆盖信号强度测试测试方法 1.使用手机或带无线网卡的笔记本电脑运行专用测试软件,在设计目标覆盖区域内进行覆盖电平测试2.测试点的选取应均匀分布,并且能够反映该区域内的覆盖情况。
指标要求在设计目标覆盖区域内95% 以上位置,接受信号强度大于等于-75dBm 。
说明一(信号强度大于 -75dBm )Speed: 54Mbps-59dBm说明一(信号强度等于-75dBm )Speed: 11Mbps-81dBm1.2测试范围酒店 CAFE2012 、 2F 乐会厅、 5F O BAR 、 11F 客房(以一层为代表)、 22F O CLUB 等区域。
1.3设备说明厂家WLAN 接入设备名称数量型号备注H3C无线控制器(控制器) 1 台WLC5508无线接入点( AP )202 台WA2220E-AGAP 基本参数:1.4测试软件软件名称数量WirelessMon 1 套WiFi Analyz 1 套1.5测试环境拓扑图用途无线信号测试软件无线信号测试软件第2章各区域无线网络测试情况及分析2.1CAFE2012无线信号测试情况2.2 2 楼MEETING ROOM无线信号强度测试2.3 5 楼无线信号强度测试2.411 楼GUEST ROOM无线信号强度测试2.522 楼O CLUB无线信号强度测试2.6在2.4G材质信号损耗2.7术语解释A. dBm :计算无线信号好坏的参数是dbm,比如我们常说的无线信号测量完毕为-50dbm。

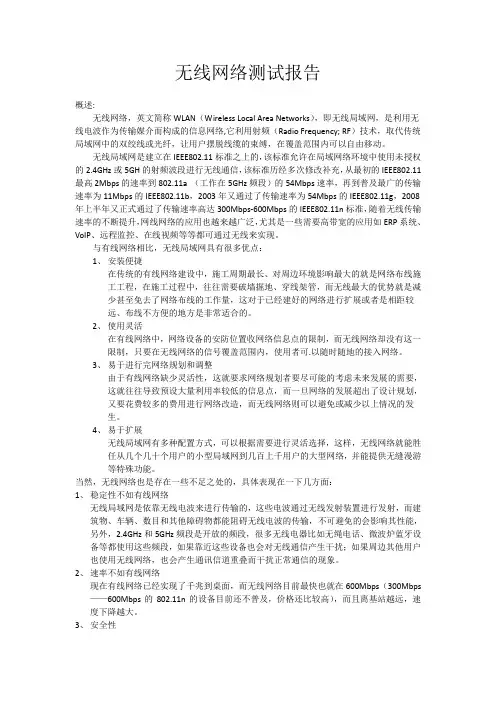

无线网络测试报告概述:无线网络,英文简称WLAN(Wireless Local Area Networks),即无线局域网,是利用无线电波作为传输媒介而构成的信息网络,它利用射频(Radio Frequency; RF)技术,取代传统局域网中的双绞线或光纤,让用户摆脱线缆的束缚,在覆盖范围内可以自由移动。
无线局域网是建立在IEEE802.11标准之上的,该标准允许在局域网络环境中使用未授权的2.4GHz或5GH的射频波段进行无线通信,该标准历经多次修改补充,从最初的IEEE802.11 最高2Mbps的速率到802.11a (工作在5GHz频段)的54Mbps速率,再到普及最广的传输速率为11Mbps的IEEE802.11b,2003年又通过了传输速率为54Mbps的IEEE802.11g,2008年上半年又正式通过了传输速率高达300Mbps-600Mbps的IEEE802.11n标准,随着无线传输速率的不断提升,网线网络的应用也越来越广泛,尤其是一些需要高带宽的应用如ERP系统、VoIP、远程监控、在线视频等等都可通过无线来实现。
与有线网络相比,无线局域网具有很多优点:1、安装便捷在传统的有线网络建设中,施工周期最长、对周边环境影响最大的就是网络布线施工工程,在施工过程中,往往需要破墙掘地、穿线架管,而无线最大的优势就是减少甚至免去了网络布线的工作量,这对于已经建好的网络进行扩展或者是相距较远、布线不方便的地方是非常适合的。
2、使用灵活在有线网络中,网络设备的安防位置收网络信息点的限制,而无线网络却没有这一限制,只要在无线网络的信号覆盖范围内,使用者可.以随时随地的接入网络。
3、易于进行完网络规划和调整由于有线网络缺少灵活性,这就要求网络规划者要尽可能的考虑未来发展的需要,这就往往导致预设大量利用率较低的信息点,而一旦网络的发展超出了设计规划,又要花费较多的费用进行网络改造,而无线网络则可以避免或减少以上情况的发生。

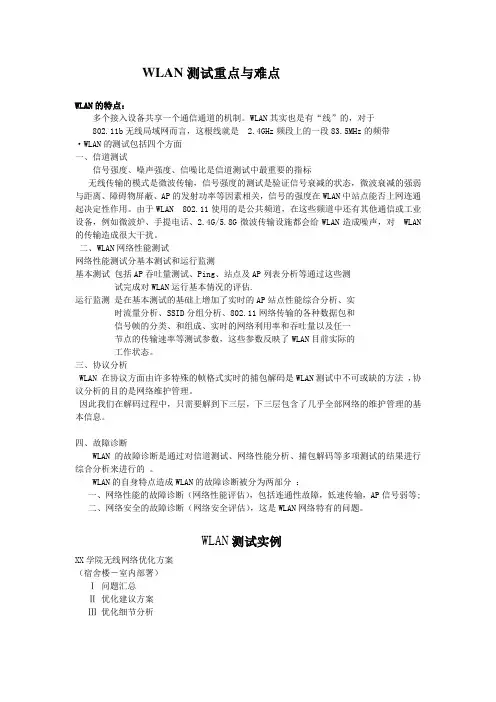

WLAN测试重点与难点WLAN的特点:多个接入设备共享一个通信通道的机制。
WLAN其实也是有“线”的,对于802.11b无线局域网而言,这根线就是 2.4GHz频段上的一段83.5MHz的频带·WLAN的测试包括四个方面一、信道测试信号强度、噪声强度、信噪比是信道测试中最重要的指标无线传输的模式是微波传输,信号强度的测试是验证信号衰减的状态,微波衰减的强弱与距离、障碍物屏蔽、AP的发射功率等因素相关,信号的强度在WLAN中站点能否上网连通起决定性作用。
由于WLAN 802.11使用的是公共频道,在这些频道中还有其他通信或工业设备,例如微波炉、手提电话、2.4G/5.8G微波传输设施都会给WLAN造成噪声,对WLAN 的传输造成很大干扰。
二、WLAN网络性能测试网络性能测试分基本测试和运行监测基本测试包括AP吞吐量测试、Ping、站点及AP列表分析等通过这些测试完成对WLAN运行基本情况的评估.运行监测是在基本测试的基础上增加了实时的AP站点性能综合分析、实时流量分析、SSID分组分析、802.11网络传输的各种数据包和信号帧的分类、和组成、实时的网络利用率和吞吐量以及任一节点的传输速率等测试参数,这些参数反映了WLAN目前实际的工作状态。
三、协议分析WLAN 在协议方面由许多特殊的帧格式实时的捕包解码是WLAN测试中不可或缺的方法,协议分析的目的是网络维护管理。
因此我们在解码过程中,只需要解到下三层,下三层包含了几乎全部网络的维护管理的基本信息。
四、故障诊断WLAN的故障诊断是通过对信道测试、网络性能分析、捕包解码等多项测试的结果进行综合分析来进行的。
WLAN的自身特点造成WLAN的故障诊断被分为两部分:一、网络性能的故障诊断(网络性能评估),包括连通性故障,低速传输,AP信号弱等;二、网络安全的故障诊断(网络安全评估),这是WLAN网络特有的问题。
WLAN测试实例XX学院无线网络优化方案(宿舍楼-室内部署)Ⅰ 问题汇总Ⅱ 优化建议方案Ⅲ 优化细节分析xx学院宿舍楼—前期覆盖方式xx学院宿舍楼WLAN建设只针对没有电信有线宽带的宿舍区域。

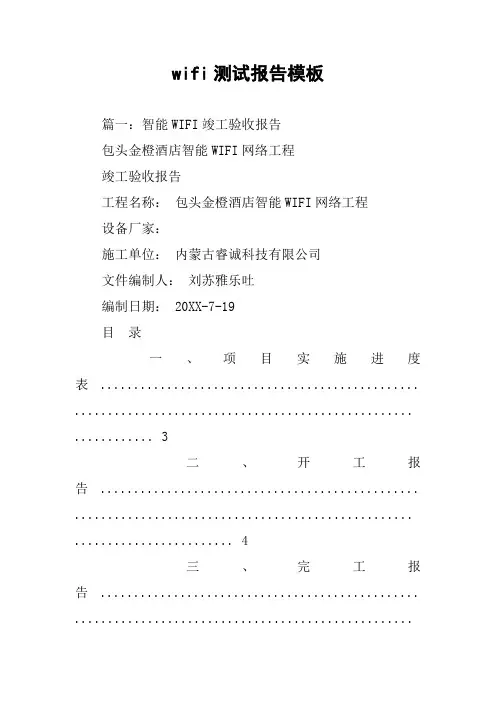

wifi测试报告模板篇一:智能WIFI竣工验收报告包头金橙酒店智能WIFI网络工程竣工验收报告工程名称:包头金橙酒店智能WIFI网络工程设备厂家:施工单位:内蒙古睿诚科技有限公司文件编制人:刘苏雅乐吐编制日期: 20XX-7-19目录一、项目实施进度表 ................................................ ................................................... (3)二、开工报告 ................................................ ................................................... (4)三、完工报告 ................................................ ................................................... (5)四、交工验收申请表 ................................................ ................................................... (6)五、AP功能测试清单 ................................................ ................................................... . (7)六、安装设备验收表 ................................................ ................................................... (8)七、验收报告 ................................................ ................................................... (9)八、竣工图纸目录 ................................................ ................................................... .. (10)九、系统设备的情况 ................................................ ................................................... .. (11)十、AP功能测试表 ................................................ ................................................... (12)十一、售后服务指南 ................................................ ................................................... . (13)十三、合格证粘贴处 ................................................ ................................................... . (14)一、项目实施进度表篇二:WR614-R2 Wifi测试报告WR614-R2 WIFI测试报告测试职责测试工程师负责对DUT测试及报告的编写和维护,并详细记录相关的测试设备和测试结果。

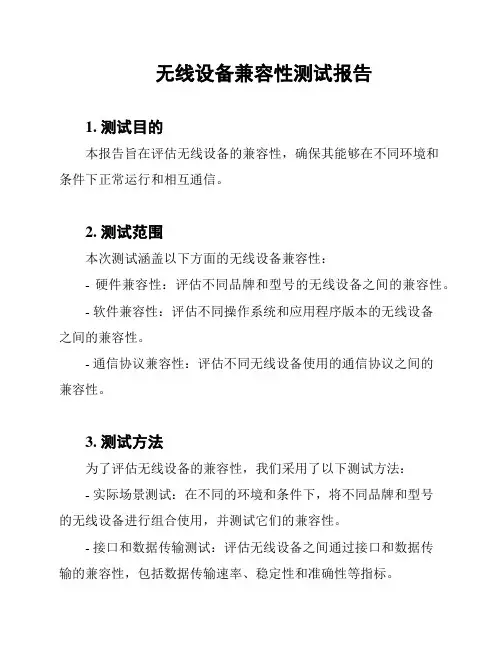

无线设备兼容性测试报告1. 测试目的本报告旨在评估无线设备的兼容性,确保其能够在不同环境和条件下正常运行和相互通信。
2. 测试范围本次测试涵盖以下方面的无线设备兼容性:- 硬件兼容性:评估不同品牌和型号的无线设备之间的兼容性。
- 软件兼容性:评估不同操作系统和应用程序版本的无线设备之间的兼容性。
- 通信协议兼容性:评估不同无线设备使用的通信协议之间的兼容性。
3. 测试方法为了评估无线设备的兼容性,我们采用了以下测试方法:- 实际场景测试:在不同的环境和条件下,将不同品牌和型号的无线设备进行组合使用,并测试它们的兼容性。
- 接口和数据传输测试:评估无线设备之间通过接口和数据传输的兼容性,包括数据传输速率、稳定性和准确性等指标。
- 兼容性测试工具:使用专业的兼容性测试工具对无线设备进行全面的兼容性评估。
4. 测试结果根据我们的测试结果,以下是我们对无线设备兼容性的评估:- 硬件兼容性:大多数不同品牌和型号的无线设备之间具有良好的兼容性,可以正常运行和相互通信。
- 软件兼容性:不同操作系统和应用程序版本的无线设备之间也能够良好地兼容,没有出现严重的兼容性问题。
- 通信协议兼容性:无线设备使用的通信协议之间兼容性良好,数据传输稳定可靠。
5. 结论综上所述,根据我们的测试结果,无线设备在兼容性方面表现良好。
这些测试结果为无线设备的正常运行和相互通信提供了保障。
6. 建议根据我们的测试结果,我们建议以下几点:- 继续进行兼容性测试和评估,以确保无线设备在不同环境和条件下的兼容性。
- 定期更新和升级无线设备的软件和固件,以解决可能出现的兼容性问题。
- 提供充分的技术支持和培训,以帮助用户正确使用和配置无线设备,提高兼容性的稳定性和可靠性。
以上是我们的无线设备兼容性测试报告,感谢您的阅读。
