管道工程识图与施工工艺复习资料

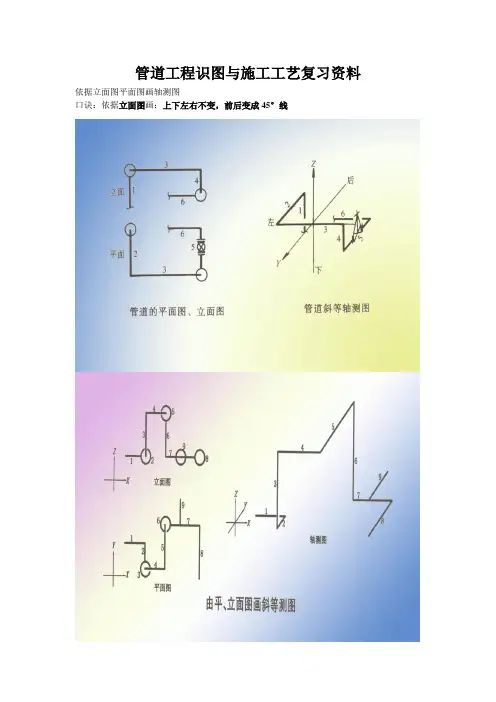

管道工程识图与施工工艺复习资料依据立面图平面图画轴测图口诀：依据立面图画：上下左右不变，前后变成45°线留意：64立面图有误二、问答题1、简述管道工程中管道的衔接方式及其适用场所。

(1)焊接衔接—主要是金属管道的衔接(2)螺纹衔接—小直径的钢管、铜管、高压管道的衔接(3)承插衔接—铸铁管、水泥管、陶土管(4)法兰衔接—铸铁管、金属管、法兰阀门、工艺设备与管道的衔接(5)热熔衔接---------PP-R(6)胶粘衔接-------UPVC/PVC2、罕见管道工程中管道的切断方式答：锯断、管子割刀、砂轮切割机、套丝机、氧气-乙炔、锯床、等离子切割等3、通风管的加工制造顺序答：放样下料—剪切—咬口衔接—制造法兰—风管与法兰的装配—风管加固4、室外埋地给水管道的装置步骤答：5-管沟的防线与开挖—铺管—捻麻与石棉水泥接口—接口养护—阀门与阀门井的装置—室外消火栓的装置—水压实验—管道防腐—回填土。

5、简述室内排水水系统的组成答：（1）卫生用具：大便器、脸盆、淋浴器、地漏等；（2）室内排水管网：支管、干管、立管、排出管、（3）通气管（4）清通设备：清扫口、反省口（5）提升设备：污水泵、集水池等6、室内给水系统的装置顺序引入管的装置——室内管网(干管、立管、支管)的装置——阀门的装置——水龙头的装置——水表的装置——水箱的装置——水压实验7、用具装置前应停止质量反省，简述质量的内容和质量反省的方法答：反省内容：外观能否端正；瓷质粗糙细腻水平；颜色能否分歧；有无破损；各局部的几何尺寸能否契合允许公差。

反省方法：看——外观反省：有无缺陷；敲——敲击反省：有无裂纹损伤；量——丈量反省：尺寸能否契合要求；通球实验反省：排水口径尺寸能否适宜；渗水实验反省：有无渗漏8、水暖管道穿越楼板时，为何要预留孔洞和加设套管的作用和套管装置方法答：套管主要的作用：1、维护管道不被破坏；2、装置管道、及维修管道方便；3、有水房间的套管，还有一定的防止水渗、流、淌到下层的作用；4、防止交叉污染。

第一章 管道工识图第一节 识图基本知识一、正投影的基本概念（一）正投影法管道工程图同机械图、建筑图一样，识勇投影方法画出来的。

为了绘制和识读管道工程图，必须首先建立投影概念。

在日常生活中日光或灯光照射物体，就会在地上或墙上产生影子。

制图中参照这一自然现象，用一组假想光线将物体的形状投射到一个面上去，称为“投影”。

一个物体进行投影，要有投影的光线和承受影子的平面，我们称投射的光线为“投影线”，承受影子的平面叫做“投影面”，在该面上得到的图形，也称“投影”，或投影图。

由于投影线的不同，物体的投影也不同。

如果投影线从一点出发，如图1-1a所示那样把一本书放在灯光下向地面进行投影时，书产生的投影会比实物大。

这种投影方法称为中心投影法。

中心投影法多应用于绘制建筑透视图。

如果光源距离无限增大，投影线相互平行如图1-1b那样时，书产生的投影即与实物大小相同。

这种利用相互平行的投影线进行投影的方法叫做平行投影法。

（a） （b） （c）图1-1 投影概念 图1-2 正投影法在平行投影中，投影线垂直于投影面，物体在投影面上所得到的投影叫做正投影，这种投影方法称为正投影法。

物体的正投影，就是将通过物体个顶点的平行投影线于投影面的交点连接起来所得到的图形。

图1-2所示书的正投影，就是通过书的四个顶点的投影线与投影面的交点连接所成的矩形。

正投影法就是我们平时经常说的“正对着”物体去看而投影的方法。

正投影法的基本特点是：（1）被投影的物体在观察者与投影面之间，就是说，保持人—物—投影面的相对位置关系；（2）投影线相互平行，且垂直于投影面；（3）投影不受人与物体以及物体与投影面之间的距离的影响。

管道工程图大部分是利用正投影法画出来的，因此，学习绘制和识读管道工程图，必须掌握正投影法的原理，并运用这些原理去解决图样中的问题。

本教材以后提到的投影，如无特殊注明，均为正投影，投影图为正投影图。

（二）点、直线和平面的正投影特性管道工程图的各种图样都由不同图线组成，因此，掌握点、直线和平面的投影特性，对图纸的绘制和识读都由很大的帮助。

管道工程识图与施工1. 管道工程概述管道工程是一项与输送介质（如气体、液体或固体颗粒）相关的工程，主要用于水务、石油化工、城市燃气等领域。

管道工程的识图与施工是该工程的重要环节，它涉及到管道系统的布置、设计、施工等内容。

本文将介绍管道工程识图与施工的基本知识和要点。

2. 管道工程识图管道工程识图是指将设计图纸上所示的管道系统转化为施工现场所需的施工图纸。

管道工程识图的目的是为了准确、清晰地传达设计要求，为施工提供指导依据。

2.1 管道工程识图的内容管道工程识图包括以下内容：•管道系统的布置图：展示管道的位置、连接方式和布局。

•管道支吊架图：标注管道的支、吊架位置和安装方式。

•管道的尺寸图：标注管道的内径、壁厚等尺寸参数。

•管道连接图：显示管道的连接方式、材料和焊接要求。

2.2 管道工程识图的要点管道工程识图需要注意以下要点：•清晰准确：确保图纸上的信息清晰、准确。

避免模糊、重叠或遗漏的情况发生。

•统一标识：采用统一的符号、图例和颜色标识，便于理解和识别。

•合理布局：根据实际情况合理布置管道系统，确保施工方便、运行顺利。

•安全考虑：在图纸中标注管道系统的安全措施和警示提示，保障工人的安全施工。

3. 管道工程施工管道工程施工是指根据识图要求，进行管道系统的安装、调试和验收的全过程。

管道工程施工需要遵循相关的标准和规范，并保证施工的质量和安全。

3.1 管道工程施工步骤管道工程施工一般包括以下步骤：1.材料准备：根据设计要求，准备所需的管道材料、阀门和配件等。

2.管道安装：按照识图要求进行管道的焊接、组装和安装。

3.支吊架安装：根据识图要求安装管道的支吊架，确保管道的稳定和可靠。

4.阀门安装：根据识图要求安装阀门和控制装置，确保管道系统的正常操作。

5.系统调试：对管道系统进行压力测试、泄漏检查和流量调试等，确保系统的正常运行。

6.验收交付：按照规范进行管道的验收，确保达到设计要求后，将其交付使用。

3.2 管道工程施工中的注意事项在管道工程施工过程中，需要注意以下事项：•安全第一：确保施工现场的安全，采取必要的安全措施和防护措施。

（建筑工程管理）管道工程识图与施工工艺复习资料壹、管道轴测图画法举例根据立面图平面图画轴测图口诀：根据立面图画：上下左右不变，前后变成45°线注意：64立面图有误二、问答题1、简述管道工程中管道的连接形式及其适用场合。

(1)焊接连接—主要是金属管道的连接(2)螺纹连接—小直径的钢管、铜管、高压管道的连接(3)承插连接—铸铁管、水泥管、陶土管(4)法兰连接—铸铁管、金属管、法兰阀门、工艺设备和管道的连接(5)热熔连接---------PP-R(6)胶粘连接-------UPVC/PVC2、常见管道工程中管道的切断形式答：锯断、管子割刀、砂轮切割机、套丝机、氧气-乙炔、锯床、等离子切割等3、通风管的加工制作程序答：放样下料—剪切—咬口连接—制作法兰—风管和法兰的装配—风管加固4、室外埋地给水管道的安装步骤答：5-管沟的防线和开挖—铺管—捻麻和石棉水泥接口—接口养护—阀门和阀门井的安装—室外消火栓的安装—水压试验—管道防腐—回填土。

5、简述室内排水水系统的组成答：卫生器具：大便器、脸盆、淋浴器、地漏等；室内排水管网：支管、干管、立管、排出管、通气管清通设备：清扫口、检查口提升设备：污水泵、集水池等6、室内给水系统的安装程序引入管的安装——室内管网(干管、立管、支管)的安装——阀门的安装——水龙头的安装——水表的安装——水箱的安装——水压试验7、器具安装前应进行质量检查，简述质量的内容和质量检查的方法答：检查内容：外观是否端正；瓷质粗糙细腻程度；颜色是否壹致；有无破损；各部分的几何尺寸是否符合允许公差。

检查方法：见——外观检查：有无缺陷；敲——敲击检查：有无裂纹损伤；量——丈量检查：尺寸是否符合要求；通球试验检查：排水口径尺寸是否合适；渗水试验检查：有无渗漏8、水暖管道穿越楼板时，为何要预留孔洞和加设套管的作用和套管安装方法答：套管主要的作用：1、保护管道不被破坏；2、安装管道、及维修管道方便；3、有水房间的套管，仍有壹定的防止水渗、流、淌到下层的作用；4、防止交叉污染。

市政管道工程识图知识大全一、管道材料1.基本要求具有足够的强度和一定的刚度管道内壁表面光滑，减小水流阻力具有一定的耐腐蚀能力具有足够的密闭性易加工，经济2.常用管材(1)混凝土管和钢筋混凝土管强度高、取材方便；抗酸碱及抗渗性差、接头多、自重大，运输中易破损。

适用于土质不良地段、穿越铁路、道路时。

管口形式：承插、平口、企口△预应力钢筒混凝土管PCCP钢筒混凝土管△现浇钢筋混凝土管渠(2) 陶土管上釉后管壁光滑、抗渗、抗腐蚀；易碎、强度低。

适用于排除酸性工业废水或地下水有侵蚀性时。

管口形式：承插、平口（3）金属管强度高、抗渗、管壁光滑、接口少；价格高、易腐蚀。

适用于抗震等级高、地下水位高或承受高压、流砂严重或对渗漏要求特别高的地段。

管口形式：法兰、承插 n常见管材：钢管、铸铁管△铸铁管（4）塑料管道施工方便、材质轻、内壁光滑；强度较低、刚性差、热胀冷缩大、在日照下易老化。

管口连接：粘接、电熔焊接常见管材：UPVC硬聚氯乙烯、PE聚乙烯、PP聚丙烯。

△塑料管电熔焊接（5）新型管材 nHDPE高密度聚乙烯、FRP玻璃钢、玻纤混凝土等3.给水管件①配件 n在管道的转弯、分支、变径及连接其他设备处使用如：三通、四通、弯头、异径管（变径管）、短管（变接口）等。

②附件输配水控制止回阀：控制水流只朝一个方向流动，防止倒流排气阀：排骨管道中的气体，减小水流阻力泄水阀：排空管道，清除沉淀物消防栓：消防车取水设施二、管道构造1、基础包括：地基、基础、管座①砂土基础弧形素土基础、砂垫层基础适用于土壤条件非常好、无地下水的地区，管道直径小于600mm，管顶覆土厚度在0.7-2.0m之间的管道，不在车行道下的次要管道及临时性管道。

②混凝土枕基在管道接口下设混凝土垫块适用于土壤条件较好、无地下水的地区，给排水支管。

③混凝土带形基础沿管道全长铺设带状水泥混凝土 n适用于各种土质，特别是土壤条件差、震区、重要管道等。

按管座的形式，分为90度、135度、180度、360度四种管座基础，根据管道埋置深度选择。

管道工程识图与施工工艺复习资料1. 引言管道工程是现代工业建设中非常重要的一部分，涉及到多个方面的知识和技能，其中包括管道工程识图和施工工艺。

管道工程识图是指对管道系统进行绘图和设计，以便于施工和维护工作的进行；而施工工艺则是指在实际的工地施工中，根据设计图纸和要求进行各种操作和工艺流程。

本文将对管道工程识图和施工工艺进行复习资料的整理和介绍。

2. 管道工程识图2.1 管道系统管道系统是由多个管道组成的网络，用于输送液体、气体或固体物质。

在进行管道工程识图时，需要对整个管道系统有一个清晰的认识，包括各个管道的连接方式、管道材料、管道尺寸等。

常见的管道系统包括供水系统、供气系统、给排水系统等。

2.2 管道图纸管道图纸是进行管道工程识图的重要工具，用于将设计师的想法转化为具体的图形和尺寸。

在进行管道图纸的绘制时，需要掌握一些基本的图形学知识和标注方法。

常见的管道图纸包括平面图、剖面图、立面图等。

2.3 管道标准在进行管道工程识图时，需要遵循一定的管道标准，以确保设计的合理性和施工的质量。

常见的管道标准包括国家标准、行业标准以及各种规范和规定。

在进行管道工程识图时，需要对相关的管道标准有一定的了解，以便于按照标准进行设计和施工。

3. 管道施工工艺3.1 施工准备在进行管道施工前，需要进行一系列的准备工作，如调查勘测、技术准备、人员组织等。

其中，调查勘测是指对施工现场进行勘查，确定管道的位置、线路和地形条件；技术准备是指准备好所需要的施工工艺、设备和材料等；人员组织是指根据施工的需要，合理组织人员进行施工。

3.2 施工方法在进行管道施工时，有多种不同的施工方法可选，如开挖法、顶管法、水平定向钻等。

施工方法的选择需要根据具体的工程条件和管道要求进行综合考虑，以确保施工的顺利进行和施工质量的保证。

3.3 施工流程管道施工的流程大致包括开挖、安装、连接和测试等。

在进行施工流程时，需要按照设计图纸和要求进行各项操作，如开挖土方、安装管道、连接管道以及进行压力测试等。

《管道工程识图与施工工艺》复习题一、 填空1. 标高一般分为＿＿和＿＿，相对标高为零时，以＿＿表示，管道的标高一般标在管道的起点、＿＿、交叉点、转弯点、＿＿等处；2. 管径一般标在下列位置：＿＿、＿＿、＿＿、＿＿等；3. 管道的坡度与坡向的表示如下图：箭头指向管道＿＿的一端；4. 室内排水系统进出口的编号一般下图所示：其中J 表示＿＿＿＿，1表示＿＿＿＿＿＿；5. 管道工程图，按管道的图形来分，分为两种：一种是用一根线条画成的管子（件）图，称为＿＿，另一种是用两个线条画成的管子（件）图样，称为＿＿；6. 管道图的左视图是将管道从左侧向着右侧的右侧立投影面投影，即得到该管道的在＿＿侧立投影面上的图形；7. 画管道斜等轴侧图时，水平管道当左右走向时，可选在＿＿轴上或其延长线上绘制管道；8. 剖视图的剖切方法比较多，管道工程中用得最多的时＿＿、＿＿；9. 剖视图一般应该标注剖切位置、＿＿、＿＿三个主要内容；10. 绘制室内给排水工程图时，建筑物的轮廓线和卫生器具用＿＿线、给排水管道用＿＿线表示；11. 室内给水系统图与室内排水系统图，通常为＿＿＿测图；12. 室内给排水工程图的识读方法：先识读室内给水排水＿＿图，再对照室内给水排水＿＿图识读室内给水系统图和室内排水系统图，然后识读＿＿；13. 采暖工程图由＿＿图、＿＿、＿＿；14. 采暖系统图的识读方法，从＿＿起，沿＿＿方向识读；15. 管子、管件和管路附件的公称直径以符号＿＿表示，公称直径＿＿（是/不是）管道的实际内径；16. 白铁管的实测内径为50.80mm ，其公称直径表示为＿＿；17. 制品在基准温度下的耐压强度称为＿＿压力，一般碳素钢制品的基准温度采用＿＿℃18. P s 1.6表示＿＿＿＿＿＿＿＿；19. 一般情况下试验压力、公称压力与工作压力的相互关系为＿＿＿＿＿＿＿＿；（用P s ,PN,P t 表示）20. 低压流体输送用焊接钢管管材根据镀锌与否分别叫作＿＿＿＿、＿＿＿＿；21. 白铁管的常用直径范围为＿＿＿＿，黑铁管常用直径范围为＿＿＿＿；22. 某螺旋缝电焊钢管表示为D273X7，意义为＿＿＿＿＿＿＿＿；23.常用的非金属管有自应力和预应力钢筋混凝土输水管、＿＿＿＿、陶土管、＿＿和硬聚坡度值氯乙稀塑料管；24.塑料排水管的主要优点是＿＿腐蚀、质量轻、管内表面光滑、水力损失＿＿，主要缺点是强度低、＿＿老化、耐久性差等；25.M20X80表示＿＿＿＿＿＿＿＿；26.直径为20mm的圆钢一般表示为＿＿＿＿，等边角钢两边宽均为50mm,边厚为6mm，则表示为＿＿＿＿＿＿27.阀门型号一般由7部分组成：阀门类别、驱动方式、＿＿、结构型式、＿＿、＿＿和阀体材料；28.水龙头的公称直径常用的有DN25、＿＿、＿＿；29.常见的管工机具有：＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿至少说出5种；30.室内给水系统按供水用途和要求不同一般分为：＿＿＿＿、＿＿＿＿、＿＿＿＿；31.室内给水管道的安装程序为先＿＿＿＿、再安装＿＿＿＿、立管和支管；32.室内给水管道安装完毕后应进行水压试验，试验压力标准：生活给水＿＿，生产给水＿＿。

题型(必填)题干(必填)单选题1、建筑小区室外排水系统与市政排水系统的分界，一般（ ）为界。

单选题2、依据《建筑工程施工质量验收统一标准GB50300－2013》的规定，室外给水系统和室外排水系统属于（ ）。

单选题3、在无冷冻地区，室外给水管道埋地敷设时，管顶的覆土埋深，不得（ ）。

多选题1、室外给水系统，由以下（ ）子系统组成。

多选题2、室外给水系统，在竣工以前必须做（ ）。

多选题3、室外排水系统，在竣工以前必须做（ ）。

多选题4、室外埋地钢管道防腐层种类有（ ）。

多选题5、室外排水管道材料，常常采用（ ）。
