运放电路管脚图

常用电子器件管脚排列图附录1 逻辑符号对照示例附录表1.1 逻辑非、逻辑极性符号对照示例（以反相器为例）附录表1.2 几种常用逻辑门的逻辑符号比较示例附录表1.3 逻辑符号、框图、管脚排列比较示列（以74HC390为例）附录2 集成电路1. 集成电路命名方法集成电路命名方法见附录表2.1附录表2.1 国产半导体集成电路型号命名法（GB3430-82）2．集成电路介绍集成电路IC 是封在单个封装件中的一组互连电路。

装在陶瓷衬底上的分立元件或电路有时还和单个集成电路连在一起，称为混合集成电路。

把全部元件和电路成型在单片晶体硅材料上称单片集成电路。

单片集成电路现在已成为最普及的集成电路形式，它可以封装成各种类型的固态器件，也可以封装成特殊的集成电路。

通用集成电路分为模拟(线性)和数字两大类。

模拟电路根据输入的各种电平，在输出端产生各种相应的电平；而数字电路是开关器件，以规定的电平响应导通和截止。

有时候集成电路标有LM (线性类型) 或DM(数字类型)符号。

集成电路都有二或三个电源接线端：用CC V 、DD V 、SS V 、V +、V -或GND 来表示。

这是一般应用所需要的。

双列直插式是集成电路最通用的封装形式。

其引脚标记有半圆形豁口、标志线、标志圆点 等，一般由半圆形豁口就可以确定各引脚的位置。

双列直插式的引脚排列图如附录图2.1所示。

3．使用TFL 集成电路与CMOS 集成电路的注意事项(1) 使用TYL 集成电路注意事项① TYL 集成电路的电源电压不能高于V 5.5+。

使用时，不能将电源与地颠倒错接，否则将会因为过大电流而造成器件损坏。

附录图 2.1双列直插式集成电路的引脚排列②电路的各输入端不能直接与高于V 5.5+和低于V 5.0-的低内阻电源连接，因为低内阻电源能提供较大的电流，导致器件过热而烧坏。

③除三态和集电极开路的电路外，输出端不允许并联使用。

如果将集电极开路的门电路输出端并联使用而使电路具有线与功能时，应在其输出端加一个预先计算好的上拉负载电阻到CC V 端。

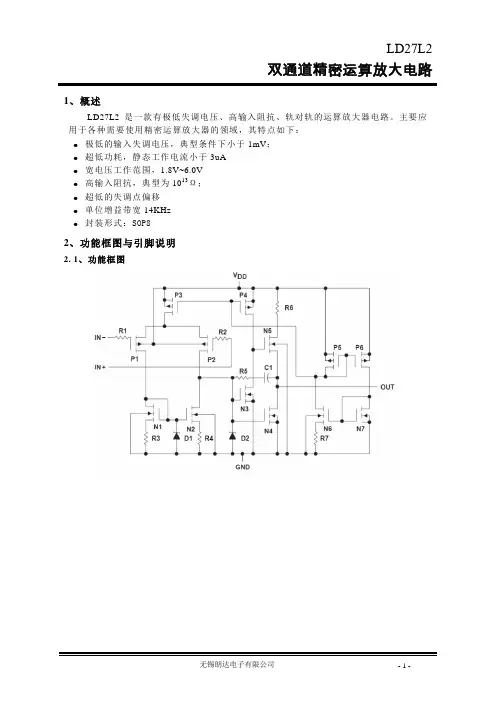

LD27L2双通道精密运算放大电路1、概述LD27L2是一款有极低失调电压、高输入阻抗、轨对轨的运算放大器电路。

主要应用于各种需要使用精密运算放大器的领域，其特点如下：z极低的输入失调电压，典型条件下小于1mV；z超低功耗，静态工作电流小于3uAz宽电压工作范围，1.8V~6.0Vz高输入阻抗，典型为1013Ω；z超低的失调点偏移z单位增益带宽14KHzz封装形式：SOP82、功能框图与引脚说明2. 1、功能框图2. 2、引脚排列图2. 3、引脚说明与结构原理图序号管脚名功能描述1 OUT1 运放1的输出端2 IN1‐ 运放1的反向输入端3 IN1+ 运放1的正向输入端4 GND 电源地5 IN2+ 运放2的正向输入端6 IN2‐ 运放2的反向输入端7 OUT2 运放2的输出端8 VDD 电源输入端3、电特性3. 1、极限参数参 数 名 称 符 号额 定 值单 位 最大电源电压 IVsmax 6 V 输入电压范围 V I GND-0.3~VDDV差分输入电压 VDD-GND V 工作环境温度 T amb -40~+85 ℃ 贮存温度T stg -55~+125℃ 3. 2、电特性（VDD=2.2~5V ，T A =25℃）参 数 名 称 符 号 测 试 条 件规 范 值单 位最小 典型最大 工作电压 V DD 1.8-6.0V静态工作电流 I DD - 0.8 3 uA 输入失调电压 V OS- 1 2 mV输入失调温度系数-40℃~+85℃- 1.3 - uV/℃电源抑制 V PSRR -8590dB输入偏置电流 I B - 1 - pA 输入失调电流 I OS - 1 - pA 共模输入阻抗 Z CM - 1013- Ω 差模输入阻抗 Z DIFF - 1013- Ω 共模输入电压 V CMR GND-0.3- VDD+0.3 V共模抑制比 CMRR VDD=5V 6090-dB单位增益带宽 B I VI=10mV 14 KHz输出短路电流 I SCVDD=2.2V - 3 - mA VDD=5V - 20 - mA4、典型应用线路全差分输入放大电路5、封装尺寸与外外形图。

LM324四运放集成电路图文详解LM324是四运放集成电路，它采用14脚双列直插塑料封装，外形如图所示。

它的内部包含四组形式完全相同的运算放大器，除电源共用外，四组运放相互独立。

每一组运算放大器可用图1所示的符号来表示，它有5个引出脚，其中“+”、“-”为两个信号输入端，“V+”、“V-”为正、负电源端，“Vo”为输出端。

两个信号输入端中，Vi-（-）为反相输入端，表示运放输出端Vo的信号与该输入端的位相反；Vi+（+）为同相输入端，表示运放输出端Vo的信号与该输入端的相位相同。

LM324的引脚排列见图2。

图 1 图 2由于LM324四运放电路具有电源电压范围宽，静态功耗小，可单电源使用，价格低廉等优点，因此被广泛应用在各种电路中。

下面介绍其应用实例。

1.反相交流放大器电路见附图。

此放大器可代替晶体管进行交流放大，可用于扩音机前置放大等。

电路无需调试。

放大器采用单电源供电，由R1、R2组成1/2V+偏置，C1是消振电容。

放大器电压放大倍数Av仅由外接电阻Ri、Rf决定：Av=-Rf/Ri。

负号表示输出信号与输入信号相位相反。

按图中所给数值，Av=-10。

此电路输入电阻为Ri。

一般情况下先取Ri与信号源内阻相等，然后根据要求的放大倍数在选定Rf。

Co和Ci为耦合电容。

2.同相交流放大器见附图。

同相交流放大器的特点是输入阻抗高。

其中的R1、R2组成1/2V+分压电路，通过R3对运放进行偏置。

电路的电压放大倍数Av也仅由外接电阻决定：Av=1+Rf/R4，电路输入电阻为R3。

R4的阻值范围为几千欧姆到几十千欧姆。

3.交流信号三分配放大器此电路可将输入交流信号分成三路输出，三路信号可分别用作指示、控制、分析等用途。

而对信号源的影响极小。

因运放Ai 输入电阻高，运放 A1-A4 均把输出端直接接到负输入端，信号输入至正输入端，相当于同相放大状态时 Rf=0 的情况，故各放大器电压放大倍数均为 1 ，与分立元件组成的射极跟随器作用相同R1、R2组成1/2V+偏置，静态时A1输出端电压为1/2V+，故运放A2-A4输出端亦为1/2V+，通过输入输出电容的隔直作用，取出交流信号，形有源带通滤波器许多音响装置的频谱分析器均使用此电路作为带通滤波器，以选出各个不同频段的信号，在显示上利用发光二极管点亮的多少来指示出信号幅度的大小。

NE5532中文资料引脚图NE5532功放：NE5532是高性能低噪声双运算放大器（双运放）集成电路。

与很多标准运放相似，但它具有更好的噪声性能，优良的输出驱动能力及相当高的小信号带宽，电源电压范围大等特点。

因此很适合应用在高品质和专业音响设备、仪器、控制电路及电话通道放大器。

用作音频放大时音色温暖，保真度高，在上世纪九十年代初的音响界被发烧友们誉为“运放之皇”，至今仍是很多音响发烧友手中必备的运放之一。

NE5532管脚，NE5532引脚功能：1:AMPOUT1放大信号输出（1）2:IN1-反相信号输入（1）3:IN1+同相信号输入（1）4:GND接地5:IN2+同相信号输入（2）6:IN2-反相信号输入（2）7:AMPOUT2放大信号输出（2）8:Vcc电源NE5532价格：NE5532是属于发烧运放集成电路，价格因厂家和性能等级不同相差非常大，从几毛到几块再到几百块，甚者更高不等。

NE5532生产厂家：TI[TexasInstruments]、ON、PHILIPS、Semiconductor...NE5532描述：The NE5532， NE5532A， SA5532， and_SA5532A devices are high-performance operational amplifiers combining excellent DC and_AC characteristics.They feature very low noise， high output-drive capability， high unity-gain and_maximum-output-swing bandwidths， low distortion， high slew rate，input-protection diodes， and_output short-circuit protection. These operational amplifiers are compensated internally for unity-gain operation. These devices have specified maximum limits for equivalent input noise voltage.NE5532特性：Equivalent Input Noise Voltage:5 nV/√Hz Typ at 1 kHzUnity-Gain Bandwidth: 10 MHz TypCommon-Mode Rejection Ratio: 100 dB TypHigh DC Voltage Gain: 100 V/mV TypPeak-to-Peak Output Voltage Swing 26 V Typ With VCC± = ±15 V and_RL = 600 ?High Slew Rate: 9 V/μs TypNE5532相关型号：NE5532p、NE5532、NE5532A、SA5532、SA5532、ARC4558、JRC4558D、NE4558、OP275、EL2244、AD827你是不是在找？1、NE5532前置放大电路图2、NE5532前置3、NE5532放大4、NE5532电路5、NE5532芯片怎么用6、NE5532前级电路图7、NE5532负反馈电容8、5532运放2604哪个好9、NE5532p10、NE5532p用什么代换11、NE5532封装12、NE5532前级电路图经典13、opa2604运放比5532好吗NE5532相关运放：1、LM833N BJT工艺双运放噪声4.5nV/√Hz GBW:15M 压摆率:7V/uS 输入失调电压:0.3mV 温漂:2.0uV/℃2、OPA627 BJT工艺单运放噪声4.5nV/√Hz GBW:16M 压摆率:55V/uS 输入失调电压:0.13mV 温漂:1.2uV/℃3、OPA2604 FET工艺双运放噪声10nV//√Hz GBW:20M 压摆率:25V/uS 输入失调电压:1mV 温漂:8uV/℃4、NE5534 BJT工艺单运放噪声3.5nV/√Hz GBW:10M 压摆率:13V/uS 输入失调电压:0.5mV 温漂:规格书未给出5、NE5532 BJT工艺双运放噪声5nV/√Hz GBW:10M 压摆率:9V/uS 输入失调电压:0.5mV 温漂:规格书未给出代替NE5532，NE5532用什么代替?NE5532是双路低噪声高速音频运算放大器，op275:和5532比，胆性还重一点，解析力、低频、音场更好一点，可以买贴片的来打磨声卡用（特别是创新的），可以改善硬冷的数码声。

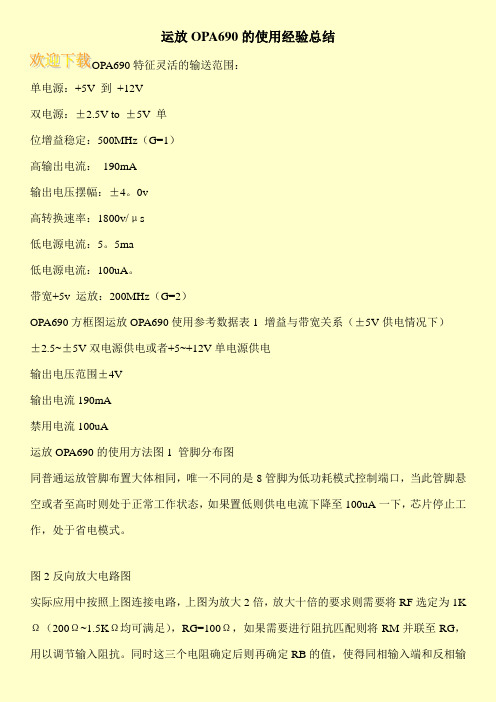

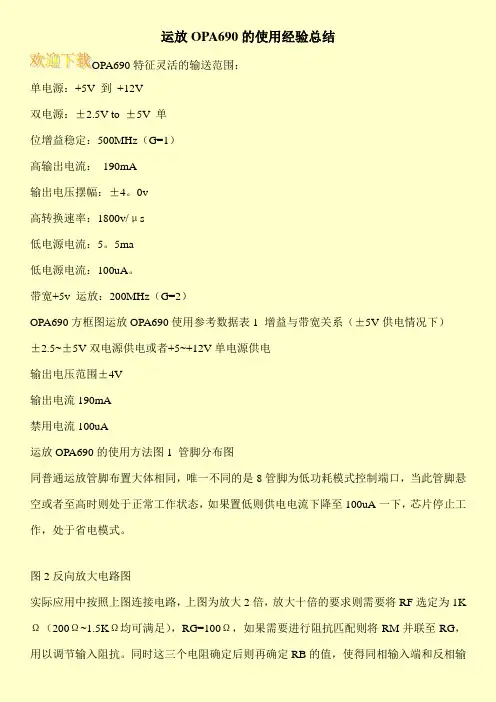

运放OPA690的使用经验总结
OPA690特征灵活的输送范围：
单电源：+5V 到+12V
双电源：±2.5V to ±5V 单
位增益稳定：500MHz（G=1）
高输出电流：190mA
输出电压摆幅：±4。

0v
高转换速率：1800v/μs
低电源电流：5。

5ma
低电源电流：100uA。

带宽+5v 运放：200MHz（G=2）
OPA690方框图运放OPA690使用参考数据表1 增益与带宽关系（±5V供电情况下）
±2.5~±5V双电源供电或者+5~+12V单电源供电
输出电压范围±4V
输出电流190mA
禁用电流100uA
运放OPA690的使用方法图1 管脚分布图
同普通运放管脚布置大体相同，唯一不同的是8管脚为低功耗模式控制端口，当此管脚悬空或者至高时则处于正常工作状态，如果置低则供电电流下降至100uA一下，芯片停止工作，处于省电模式。

图2反向放大电路图
实际应用中按照上图连接电路，上图为放大2倍，放大十倍的要求则需要将RF选定为1K Ω（200Ω~1.5KΩ均可满足），RG=100Ω，如果需要进行阻抗匹配则将RM并联至RG，用以调节输入阻抗。

同时这三个电阻确定后则再确定RB的值，使得同相输入端和反相输。

LM324引脚图资料与电路应用LM324为四运放集成电路，采用14脚双列直插塑料封装。

，内部有四个运算放大器，有相位补偿电路。

电路功耗很小，lm324工作电压范围宽，可用正电源3～30V，或正负双电源±1．5V～±15V工作。

它的输入电压可低到地电位，而输出电压范围为O～Vcc。

它的内部包含四组形式完全相同的运算放大器，除电源共用外，四组运放相互单独。

每一组运算放大器可用如图所示的符号来表示，它有5个引出脚，其中“+”、“-”为两个信号输入端，“V+”、“V-”为正、负电源端，“Vo”为输出端。

两个信号输入端中，Vi-（-）为反相输入端，表示运放输出端Vo的信号与该输入端的相位相反；Vi+（+）为同相输入端，表示运放输出端Vo的信号与该输入端的相位相同。

LM324引脚排列见图1。

2。

lm124、lm224和lm324引脚功能及内部电路完全一致。

lm124是军品；lm224为工业品；而lm324为民品。

由于LM324四运放电路具有电源电压范围宽，静态功耗小，可单电源使用，价格低廉等特点，因此他被非常广泛的应用在各种电路中。

《lm324引脚图》《lm324管脚图》《lm324原理图》《lm324工作电压》《lm324无线.LM324应用电路图LM324系列运算放大器是价格便宜的带差动输入功能的四运算放大器。

可工作在单电源下，电压范围是3.0V-32V或+16V.LM324的特点：1.短跑保护输出2.真差动输入级3.可单电源工作：3V-32V4.低偏置电流：最大100nA（LM324A）5.每封装含四个运算放大器。

6.具有内部补偿的功能。

7.共模范围扩展到负电源8.行业标准的引脚排列9.输入端具有静电保护功能 2.LM324多路反馈带通滤波器电路图3.LM324高阻抗差动放大器电路图4.LM324函数发生器电路图5.LM324双四级滤波器。

lm358引脚图及引脚功能及运放LM358组成的经典电路欣赏！时间：2019-08-11[导读]LM358⾥⾯包括有两个⾼增益、独⽴的、内部频率补偿的双运放，适⽤于电压范围很宽的单电源，⽽且也适⽤于双电源⼯作⽅式，它的应⽤范围包括传感放⼤器、直流增益模块和其他所有可⽤单电源供电的使⽤运放的地⽅使⽤。

LM358⾥⾯包括有两个⾼增益、独⽴的、内部频率补偿的双运放，适⽤于电压范围很宽的单电源，⽽且也适⽤于双电源⼯作⽅式，它的应⽤范围包括传感放⼤器、直流增益模块和其他所有可⽤单电源供电的使⽤运放的地⽅使⽤。

LM358是⼀款双运放，它的管脚很简单：8脚是正电源;4脚是负电源(双电源⼯作时)或地(单电源⼯作时); 1、2、3脚是⼀个运放通道，1脚是输出端，2脚是反相输⼊端，3脚是同相输⼊端;5、6、7脚为另⼀运放通道，7脚是输出端，6脚是反相输⼊端，5脚是同相输⼊端.如下图——向左转|向右转LM358封装有塑封8引线双列直插式和贴⽚式两种。

LM358的特点:. 内部频率补偿. 低输⼊偏流. 低输⼊失调电压和失调电流. 共模输⼊电压范围宽，包括接地. 差模输⼊电压范围宽，等于电源电压范围. 直流电压增益⾼(约100dB). 单位增益频带宽(约1MHz). 电源电压范围宽：单电源(3—30V);. 双电源(±1.5 ⼀±15V). 低功耗电流，适合于电池供电. 输出电压摆幅⼤(0 ⾄Vcc-1.5V)红外线探测报警器该报警器能探测⼈体发出的红外线，当⼈进⼊报警器的监视区域内，即可发出报警声，适⽤于家庭、办公室、仓库、实验室等⽐较重要场合防盗报警。

该装置电路原理见图1。

由红外线传感器、信号放⼤电路、电压⽐较器、延时电路和⾳响报警电路等组成。

红外线探测传感器IC1探测到前⽅⼈体辐射出的红外线信号时，由IC1 的②脚输出微弱的电信号，经三极管VT1 等组成第⼀级放⼤电路放⼤，再通过C2输⼊到运算放⼤器IC2中进⾏⾼增益、低噪声放⼤，此时由IC2①脚输出的信号已⾜够强。

LM324系列运算放大器是价格便宜的带差动输入功能的四运算放大器。

可工作在单电源下，电压范围是3.0V-32V或+16V.LM324的特点：1.短跑保护输出2.真差动输入级3.可单电源工作：3V-32V4.低偏置电流：最大100nA（LM324A）5.每封装含四个运算放大器。

6.具有内部补偿的功能。

7.共模范围扩展到负电源8.行业标准的引脚排列9.输入端具有静电保护功能LM324引脚图（管脚图）LM324应用电路图：1.LM324电压参考电路图2.LM324多路反馈带通滤波器电路图3.LM324高阻抗差动放大器电路图4.LM324函数发生器电路图5.LM324双四级滤波器6.LM324维思电桥振荡器电路图7.LM324滞后比较器电路图恒流源运算放大器LM324的D单元构成恒流源，使用中为保证恒流源的线性度，应充分保证电阻R16与R17阻值不小于R14与R15的10倍，且R14与R15、R16与R17两两之间阻值误差要尽可能地小，只有这样才能保证锯齿波的线性度，调试时有时测得的锯齿波为下凹的，这是由于R14与R15或R16与R17两个电阻之间阻值有较大的差值造成的。

本文就高性能集成四运放LM324的参数，进行实用电路设计，论述电路原理。

LM324是四运放集成电路,它采用14脚双列直插塑料封装,外形如图所示。

它的内部包含四组形式完全相同的运算放大器, 除电源共用外,四组运放相互独立。

每一组运算放大器可用图1所示的符号来表示,它有5个引出脚,其中“+”、“-”为两个信号输入端,“V+”、“V-”为正、负电源端,“Vo”为输出端。

两个信号输入端中,Vi-（-）为反相输入端,表示运放输出端Vo的信号与该输入端的位相反;Vi+（+）为同相输入端,表示运放输出端Vo的信号与该输入端的相位相同。

LM324的引脚排列见图2由于LM324四运放电路具有电源电压范围宽,静态功耗小,可单电源使用,价格低廉等优点,因此被广泛应用在各种电路中。

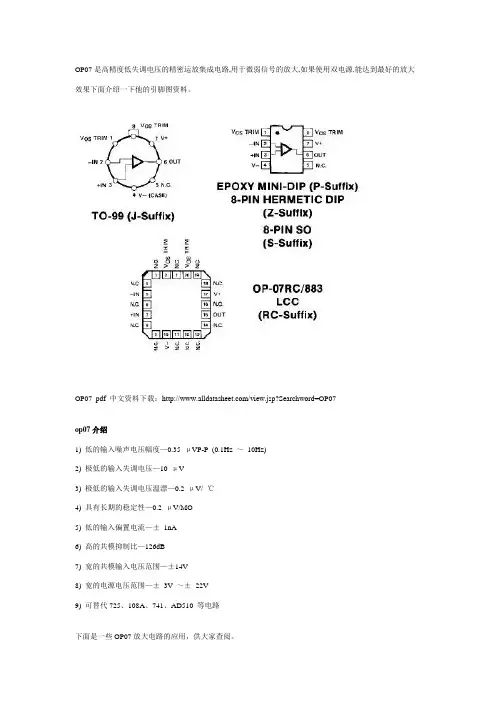

OP07是高精度低失调电压的精密运放集成电路,用于微弱信号的放大,如果使用双电源.能达到最好的放大效果下面介绍一下他的引脚图资料。

OP07 pdf 中文资料下载：/view.jsp?Searchword=OP07
op07介绍
1) 低的输入噪声电压幅度—0.35 μVP-P (0.1Hz ～10Hz)
2) 极低的输入失调电压—10 μV
3) 极低的输入失调电压温漂—0.2 μV/ ℃
4) 具有长期的稳定性—0.2 μV/MO
5) 低的输入偏置电流—±1nA
6) 高的共模抑制比—126dB
7) 宽的共模输入电压范围—±14V
8) 宽的电源电压范围—±3V ～±22V
9) 可替代725、108A、741、AD510 等电路
下面是一些OP07放大电路的应用，供大家查阅。

OP07应用介绍
TD07高精度运放具有极低的输入失调电压，极低的失调电压温漂，非常低的输入噪声电压幅度及长期稳定等特点。

广泛应用于稳定积分、比较器，密绝对值电路、及微弱信号的精确放大(中有详细介绍)，尤其适应于宇航、军工的应用。

可和uA741,uA709,LM301,LM308, LF356,OP07，op37,max427这些运放来直接代换。
