绘制建筑施工图的步骤和方法建筑施工图是建筑设计的重要组成部分，它涵盖了建筑结构、布局和细节。
有一个清晰而详细的施工图，可以帮助建筑师和施工队在施工过程中减少错误，并确保项目按计划顺利进行。
本文将介绍绘制建筑施工图的步骤和方法。
一、了解项目需求绘制建筑施工图的第一步是了解项目的需求。
需要对建筑结构、功能和材料有充分的了解，同时还需要与建筑师、业主和施工队进行沟通，以确定他们的要求和期望。
这有助于确保施工图符合所有相关方面的要求，避免出现不必要的错误和返工。
二、制定基础设计图纸制定基础设计图纸是制作建筑施工图的重要一步，这通常需要通过计算、评估和测量来完成。
基础设计图纸通常包括地面平面图、外墙图、房间布局图、设备布局图和建筑物立面图等。
三、绘制详细图纸在制定好基础设计图纸后，可以开始制作建筑施工详细图纸。
这些图纸需要包括所有构件的详细尺寸和细节，包括墙壁、楼板、屋顶、门窗、楼梯等。
所有的细节都应绘制到详细图纸中，以确保项目能够按照设计方案完美执行。
四、选择合适的绘图软件随着数字技术的飞跃发展，现在可以通过一些绘图软件来制作建筑施工图。
这些软件提供了广泛的绘图工具和特效，可以帮助设计师创建更准确、更高质量的施工图。
常用的建筑绘图软件有AutoCAD、SketchUp、Revit等。
五、审查和修改在设计好建筑施工图后，需要对其进行审查和修改。
这需要与建筑师、施工队和业主进行沟通，以确保施工图符合所有相关标准和要求，避免出现不必要的错误和延迟。
六、输出和交付最后，需要输出和交付建筑施工图。
建筑施工图重要性极大，由于施工图是建筑施工的核心部分，因此，输出的文件应当是易于使用的，而且资料的清晰度、标准化也需要时刻得到重视。
综上所述，绘制建筑施工图的步骤和方法，需要了解项目需求，制定基础设计图纸，绘制详细图纸，选择合适的绘图软件，审查和修改，输出和交付。
准确和详细的建筑施工图确保了在施工过程中没有任何失误，项目能够平顺推进，并最终建造出符合规范的完美建筑。
一、施工图的基本要素1、施工图的规范要求施工图必须符合国家有关规范，包括《建筑工程施工质量验收标准》、《建筑工程施工安全技术规范》、《建筑工程施工工程量规范》等相关规范。
2、施工图的内容要素（1）建筑施工图：包括平面布置图、立面图、剖面图、施工图件，主要分为建筑结构图、建筑设备图、建筑装饰图等。
（2）土木工程施工图：土木工程包括桩基础、地基处理、土石方工程、地下工程等，土木工程施工图主要包括平面图、剖面图、施工图件等。
3、施工图的编制原则施工图的编制原则是精细化、标准化、规范化，要求绘图员必须结合设计要求和标准规范，合理安排图面布局，清晰明了的表达设计意图。
二、施工图的学习方法1、掌握基本图纸知识在学习施工图纸之前，需要先掌握图纸的分类和构成要素，了解不同类型的图纸在施工中的作用和意义。
2、学习绘图技巧绘图员在绘制施工图纸时，需要掌握一定的绘图技巧，包括线条的粗细、颜色的运用、符号和标注的使用等。
3、熟悉施工流程施工图是施工单位施工的操作指南，需要根据设计要求和施工现场的实际情况，合理安排施工流程，提高施工效率。
4、重点关注质量和安全在学习施工图纸时，要着重关注工程的质量和安全要求，合理布局施工图，减少施工过程中的质量问题和安全隐患。
5、多练习实战通过多练习实战，可以更好地掌握施工图的绘制技巧和施工流程，提高施工效率和质量。
1、保证施工质量施工图是施工单位施工的操作指南，合理编制并严格执行，可以有效保证工程施工质量，减少因施工错误而带来的损失。
2、提高施工效率施工图清晰明了的表达了设计意图，便于施工人员理解和操作，可以有效提高施工效率，缩短工程施工周期。
3、确保施工安全施工图中包含了工程的安全要求和措施，合理编制并正确执行，可以有效避免施工过程中发生安全事故，保障施工人员的生命财产安全。
4、为日后维护提供依据施工图是工程建设中的重要文件，对工程的维护和管理具有重要意义，可以为日后的维护提供准确、全面的依据。
CAD施工图作图具体步骤在建筑、室内设计、机械等众多领域，CAD 施工图都是至关重要的设计文件。
它能够清晰、准确地传达设计意图和施工要求，为施工人员提供详细的指导。
那么，如何绘制一份高质量的 CAD 施工图呢？下面就为您详细介绍 CAD 施工图作图的具体步骤。
一、前期准备在开始作图之前，需要做好充分的准备工作。
首先，要对设计项目有深入的了解，包括设计要求、空间布局、尺寸规格等。
收集相关的参考资料，如建筑规范、标准图集、类似项目的施工图等。
同时，确定绘图的比例和单位，一般常用的比例有 1:50、1:100 等，单位通常为毫米。
二、设置图层图层的设置是 CAD 绘图中非常重要的一步。
它可以帮助我们对不同类型的图形元素进行分类管理，方便后续的编辑和修改。
根据施工图的内容，通常可以设置以下几个图层：轴线、墙体、门窗、家具、标注、文字等。
为每个图层设置不同的颜色、线型和线宽，以提高图形的可读性。
三、绘制轴线轴线是确定建筑物或空间布局的基准线。
使用直线命令，按照设计尺寸绘制出水平和垂直的轴线。
轴线的编号要清晰、准确，通常使用大写字母表示横向轴线，用数字表示纵向轴线。
绘制完成后，检查轴线的间距和位置是否正确。
四、绘制墙体根据轴线的位置，使用多线命令绘制墙体。
设置多线的样式和比例，以符合墙体的厚度要求。
对于不同类型的墙体，如承重墙、非承重墙，可以使用不同的线型或颜色进行区分。
在绘制墙体时，要注意墙体的交接处和转角处的处理，确保墙体的连续性和准确性。
五、绘制门窗在墙体上根据设计要求绘制门窗。
门窗的尺寸和位置要准确无误，可以使用块命令将常用的门窗样式制作成块，方便调用和插入。
绘制门窗时，要注意门窗与墙体的连接关系，以及门窗的开启方向。
六、布置家具和设备根据设计方案，在室内空间中布置家具和设备。
可以从 CAD 图库中调用现成的家具模型，也可以自己绘制。
布置家具时，要考虑空间的合理性和使用功能，同时要注意家具之间的间距和通道的宽度。

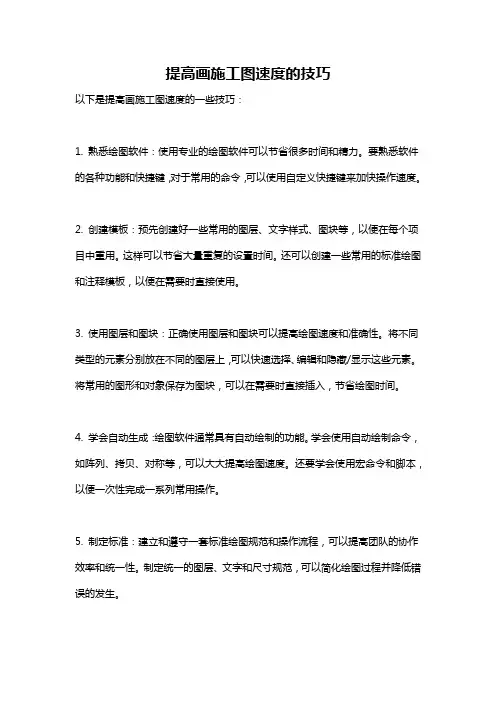

提高画施工图速度的技巧以下是提高画施工图速度的一些技巧：1. 熟悉绘图软件：使用专业的绘图软件可以节省很多时间和精力。
要熟悉软件的各种功能和快捷键，对于常用的命令，可以使用自定义快捷键来加快操作速度。
2. 创建模板：预先创建好一些常用的图层、文字样式、图块等，以便在每个项目中重用。
这样可以节省大量重复的设置时间。
还可以创建一些常用的标准绘图和注释模板，以便在需要时直接使用。
3. 使用图层和图块：正确使用图层和图块可以提高绘图速度和准确性。
将不同类型的元素分别放在不同的图层上，可以快速选择、编辑和隐藏/显示这些元素。
将常用的图形和对象保存为图块，可以在需要时直接插入，节省绘图时间。
4. 学会自动生成：绘图软件通常具有自动绘制的功能。
学会使用自动绘制命令，如阵列、拷贝、对称等，可以大大提高绘图速度。
还要学会使用宏命令和脚本，以便一次性完成一系列常用操作。
5. 制定标准：建立和遵守一套标准绘图规范和操作流程，可以提高团队的协作效率和统一性。
制定统一的图层、文字和尺寸规范，可以简化绘图过程并降低错误的发生。
6. 键盘快捷键：熟悉和使用软件的各种键盘快捷键可以大大提高操作速度。
记住一些常用的快捷键，如复制、粘贴、删除等，可以快速执行这些操作，节省时间。
7. 学会利用参考：在绘制施工图时，可以引用一些参考文件或图纸，如CAD图纸、设计文档等。
这样可以减少重新绘制的工作量，提高绘图速度。
要学会导入和管理参考文件，并正确使用参考文件的图层、图块和对象。
8. 多练习：绘制施工图需要一定的技巧和经验，多练习可以提高你的绘图速度。
尽量多绘制各种类型的施工图，了解不同标准和规范要求，并积累解决问题的经验。
9. 保持专注和高效率：绘制施工图需要专注和高效率。
避免不必要的中断和干扰，将工作时间专注于绘图任务。
使用时间管理技巧，如制定工作计划和设定截止日期，可以帮助你保持高效率。
10. 更新技术：随着技术的不断发展，学习和掌握新的绘图技术和工具，可以帮助你提高绘图速度。
工程施工图绘制步骤
一、工程资料汇总：
1、搜集资料：包括设计图纸、规划图纸、技术标准、规范及要求等相关资料。
2、对各种资料进行比对分析，并进行分类、汇总整理。
二、平面布置设计：
1、根据设计要求，在平面图上设置标高、建筑结构、设备位置、管线走向、道路等要素。
2、进行图层设置，不同要素按照不同的图层进行绘制，便于后续工序的识别。
3、进行建筑、结构、设备、道路等要素的布置、尺寸测量和勾正。
三、各种专业图纸的绘制：
1、建筑设计图纸绘制：包括平面图、立面图、剖面图、局部放大图、结构图等。
2、结构设计图纸绘制：包括结构平面、柱、梁、板、基础等详图。
3、给排水设计图纸绘制：包括给水、排水、通风、消防等设计图纸。
4、电气设计图纸绘制：包括电气走线图、电气设备布置图、电气接线图等。
四、图纸复核和审核：
1、绘制完成后，根据设计要求进行内部复核。
2、经过内部复核后，提交给上级部门或主管机构进行审核。
五、施工图的输出：
1、将审核通过的图纸进行归档，制作成电子版和纸质版。
2、向施工单位发布施工图，指导施工人员进行施工。
总的来说，工程施工图的绘制是一个复杂的过程，需要设计人员不断地积累经验并提高技
术水平。
只有通过认真细致的工作，才能绘制出符合设计要求的施工图，确保工程的质量
和安全。
在实际工程中，工程施工图还会根据具体的工程需求进行一些特殊的绘制工作。
但总的来说，以上的步骤是绘制工程施工图的核心内容。
通过对这些步骤的认真执行，可以保障工
程施工图的准确性和有效性，确保工程的顺利实施。
新手画如何画好施工图?1、新手要想画好施工图，首先必须看懂建筑施工图第一步就是看懂建筑施工图，建筑施工图包括以下部分：图纸目录，门窗表，建筑设计总说明，一层~屋顶的平面图，正立面图，背立面图，东立面图，西立面图，234筑的柱网布置是否合理，不当之处应该讲出理由说服建筑修改，通常不影响建筑功能及使用效果上的修改，建筑也是会同意修改的，看建筑平面图，了解了各部分建筑功能，基本上结构上的活荷载取值心中就大致有值了，了解了柱网及墙体门窗的布置，柱截面大小梁高以及梁的布置也差不多有数了，反正有墙的下面一定有梁，除非是甲方自理的隔断，轻质墙也最好是立在梁上.值得一提的是，注意看屋面平面图，通常现代建筑为了外立面的效果，都有层面构架，通常都比较复杂，需要仔细的理解建筑的构思必要的时候咨询建筑或索要效果图，力求使自己明白整个构架的三维形成是什么样子的，这样才不会出错..另外，层面是结构找坡还是建筑找坡也需要了解清楚.5、建筑立面图67一步了解建筑师的构思，更要分析结点画法是否合理，能否在结构上实现，然后通过计算验算各构件尺寸是否足够，配出钢筋。
当然，有些结点是不需要结构师配筋的但结构师也需要确定该结点能否在整个结构中实现。
门窗大样对于结构师作用不是太大，但个别特别的门窗，结构师须绘制立面上的过梁布置图，以便于施工人员对此种造形特殊的门窗过梁有一个确定的做法，避免发生施工人员理解上的错误。
8、楼梯大样图楼梯是每一个多层建筑必不可少的部分，也是非常重要的一个部分，楼梯大样又分为楼梯各层平面及楼梯剖面图，结构师也需要仔细分析楼梯各部分的构成，是否能够构成一个整体，在进行楼梯计算的时候，楼梯大样图就是唯一的依据，所有的计算数据都是取得之楼梯大样图，所以在看楼梯大样图时也必须将梯梁，梯板厚99.4、其他凡在平、立、剖面或文字说明中无法交待或交待不清的建筑构配件和建筑构造，要表达出构造做法，尺寸，构配件相互关系和建筑材料等，就要引出大样，相对与平立剖而言，是一种辅助图样。
绘制施工图的步骤和方法1．确定绘制图样的数量根据房屋的外形、层数、平面布置和构造内容的复杂程度，以及施工的具体要求，确定图样的数量，做到表达内容既不重复也不遗漏。
图样的数量在满足施工要求的条件下以少为好。
2．选择适当的比例。
3．进行合理的平面布置图布置要主次分明，排列均匀紧凑，表达清楚，尽可能保持各图之间的投影关系。
同类型的、内容关系密切的图样，集中在一张或图号连续的几张图纸上，以便对照查阅。
4．施工图的绘制方法绘制建筑施工图的顺序，一般是按平面图━━立面图━━剖面图━━详图顺序来进行的。
先用铅笔画底稿，经检查无误后，按“国标”规定的线型加深图线。
铅笔加深或描图上墨时，一般顺序是：先画上部，后画下部；先画左边，后画右边；先画水平线，后画垂直线或倾斜线；先画曲线，后画直线。
建筑施工图画法举例1．建筑平面图的画法步骤1）画所有定位轴线，然后画出墙、柱轮廓线。
2）定门窗洞的位置，画细部，如楼梯、台阶、卫生间等。
3）经检查无误后，擦去多余的图线，按规定线型加深。
4）标注轴线编号、标高尺寸、内外部尺寸、门窗编号、索引符号以及书写其他文字说明。
在底层平面图中，还应画剖切符号以及在图外适当的位置画上指北针图例，以表明方位。
最后，在平面图下方写出图名及比例等。
2．建筑立面图的画法步骤建筑立面图一般应画在平面图的上方，侧立面图或剖面图可放在所画立面图的一侧。
1）画室外地坪、两端的定位轴线、外墙轮廓线、屋顶线等。
2）根据层高、各种分标高和平面图门窗洞口尺寸，画出立面图中门窗洞、檐口、雨篷、雨水管等细部的外形轮廓。
3）画出门扇、墙面分格线、雨水管等细部，对于相同的构造、做法（如门窗立面和开启形式）可以只详细画出其中的一个，其余的只画外轮廓。
4）检查无误后加深图线，并注写标高、图名、比例及有关文字说明。
3．剖面图的画法步骤1）画定位轴线、室内外地坪线、各层楼面线和屋面线，并画出墙身轮廓线。
2）画出楼板、屋顶的构造厚度，再确定门窗位置及细部（如梁、板、楼梯段与休息平台等）。
施工图怎么画才能画得好作为小家装的CAD施工图来讲，模型空间画图是可以满足的，但在大型工装中，你必须接触到一项更为发达的CAD技巧，即布局画图法，因为大型工装如果你不用布局画图法，工作起来是很困难和麻烦的，如果是一套酒店十八层，每层用一张平面布置图作为基础图来讲，以此衍生的图有吊顶图，墙体定位图，强电图，弱电图，消防系统图，空调系统图，水路图，索引图起码加起来有七八张之多。
如果这层的唯一平面布置图改了方案，即改了墙体的话，所有的衍生图都要改，这工程量如果你不用布局画法而是在模型空间里改的话，估计很容易出错，而且画起来相当的麻烦，当十几层的图量累加的时候，你会吃不消。
而且又累又容易出错。
所以要想做大型工装必须学会布局画图法，而布局画图法的最根本最基础的技术就是图层管理。
有些人是喜欢0层画图改色，以为这样方便好设置打印，其实这就是很不专业的表现了。
关于图层管理，其实说简单也简单，大家就记住一个要点，图层以图的类型为前缀起名，分粗中细即可，比如：平面-粗线，平面-中实线，平面-细实线，平面-虚线，平面-中心线，然后记住三色或者四色法。
使整个图干净清爽，打印出来又有线型粗细层次。
我这个还是现存的没有经过进一步改进的图层管理，但色号我就三色，7号白色粗线，155号兰灰色中实线，8号灰色细线，其它的虚线类同用8号色，这样我一看颜色就知道是粗还是中还是细，如果你新画一个图类，比如吊顶，你就以吊顶图为前缀自行地加粗中细图层，即可，想要什么图层就加什么图层。
这样的好处是灵活，便于布局画法的图层管理。
布局画法简单理解就是把要的图层在视口里打开，其它的统统关了。
这样达到叠加底图到其它图类的目的。
具体的我会有一个帖子介绍。
敬请期待！2。
CAD图要打印好看其实就是粗中细的调控，你就记住:粗中细三个字，未来不管是公司就职还是个人发展，这三字经足以证明你对CAD理解的专业。
一份施工图是否打印出来好看，就看线型的粗中细管理。
还有色号的简洁实用化。

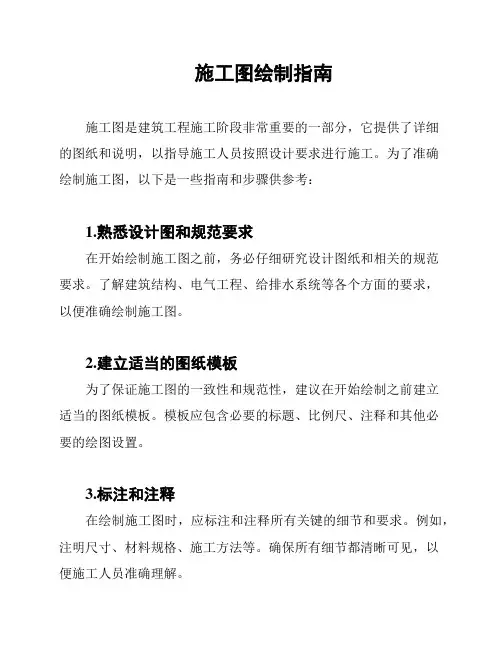

施工图绘制指南施工图是建筑工程施工阶段非常重要的一部分，它提供了详细的图纸和说明，以指导施工人员按照设计要求进行施工。
为了准确绘制施工图，以下是一些指南和步骤供参考：1.熟悉设计图和规范要求在开始绘制施工图之前，务必仔细研究设计图纸和相关的规范要求。
了解建筑结构、电气工程、给排水系统等各个方面的要求，以便准确绘制施工图。
2.建立适当的图纸模板为了保证施工图的一致性和规范性，建议在开始绘制之前建立适当的图纸模板。
模板应包含必要的标题、比例尺、注释和其他必要的绘图设置。
3.标注和注释在绘制施工图时，应标注和注释所有关键的细节和要求。
例如，注明尺寸、材料规格、施工方法等。
确保所有细节都清晰可见，以便施工人员准确理解。
4.准确绘制各种视图施工图应包含必要的平面图、剖面图和立面图等视图，以便全面展示建筑结构的各个方面。
确保各视图之间的一致性和准确性。
5.注意图纸布局和格式在绘制施工图时，要确保良好的图纸布局和格式。
合理安排图纸内容，避免拥挤和混乱。
另外，使用统一的文字样式和图形符号，以便易于阅读和理解。
6.定期审查和更新施工图施工图是一个动态的过程，因此应定期进行审查和更新。
确保施工图始终与设计要求保持一致，并及时处理任何变更和修改。
以上是绘制施工图的一些指南和步骤。
通过遵循这些指南和使用适当的工具，您将能够准确绘制出规范的施工图，为工程的顺利进行提供有力的支持。
请注意，以上内容仅供参考，具体的施工图绘制可能需要根据具体项目和规范要求进行调整和修改。
工程施工图纸的画法工程施工图纸是指用来规划、设计和指导施工过程的图纸，其中包括建筑、结构、给排水、电气等各种专业图纸，是实施施工的依据。
它是工程施工的重要文件，是现代建筑工程的基础，也是保证工程施工质量的保证。
下面将重点介绍工程施工图纸的画法。
一、建筑图纸的画法建筑图纸是工程施工图纸中的重要一环，是规划和设计建筑物的图纸。
在画建筑图纸时，首先要明确建筑的结构和功能，再参照设计要求和标准进行绘图。
建筑图纸的绘图方式较为繁杂，需要绘制平面图、立面图、剖面图、结构示意图等，具体画法如下：1.平面图：平面图是建筑物在水平方向上的投影图，以俯视方式表现建筑物的轮廓和布局。
在画平面图时，首先确定建筑物的坐标和尺寸，然后根据设计要求绘制建筑物的平面轮廓，包括外墙、内墙、柱子、梁等。
2.立面图：立面图是建筑物在垂直方向上的投影图，以正面或侧面方式表现建筑物的外观和结构。
在画立面图时，需要注意建筑物的高度、层高、窗户、门洞、墙体厚度等要素，合理表现建筑物的外观和结构。
3.剖面图：剖面图是建筑物在垂直方向上的剖面视图，以揭示建筑物内部结构和构造为目的。
在画剖面图时，需要将建筑物按照设计要求进行切割，揭示建筑物内部的结构和构造，包括墙体、屋顶、楼板、梁柱等。
4.结构示意图：结构示意图是用于表现建筑结构布置的图纸，它能够清晰地显示建筑物的结构体系，包括框架结构、墙体结构、楼板结构、基础结构等，是施工依据和质量监督的重要依据。
二、结构图纸的画法结构图纸是描述建筑结构的图纸，包括各种构件的平面布置、立面形态和空间尺寸等，是规划和设计建筑结构的图纸。
在画结构图纸时，需要注意构件的布置、尺寸、形态及连接方式，具体画法如下：1.构件平面图：构件平面图是用于表现构件在平面上的布置情况的图纸，包括各种结构构件的平面布置、尺寸和连接方式，它能够清晰地表现结构的平面布置和空间组织。
2.构件立面图：构件立面图是用于表现构件在垂直方向上的形态和尺寸的图纸，包括各种结构构件在垂直方向上的形态、尺寸、连接方式等，它能够清晰地表现结构的立面形态和空间尺寸。
施工图的绘制技巧与注意事项施工图是建筑设计的重要环节，它是将设计方案转化为具体施工实施的指导文件。
在绘制施工图时，需要注意一些技巧和注意事项，以确保图纸的准确性和可执行性。
一、细致勘测在绘制施工图之前，必须进行详细的现场勘测。
勘测的准确性直接影响到施工图的质量。
勘测时要注意测量点的准确位置和高度，确保图纸上的尺寸和实际情况一致。
同时，还要注意记录下现场的环境条件和存在的问题，以便在绘制施工图时进行合理的调整。
二、合理布局在绘制施工图时，要合理布局各个构件和设备。
首先，要考虑到施工的顺序和流程，将各个施工步骤合理地安排在图纸上。
其次，要注意构件和设备之间的空间布局，确保施工过程中的操作和维修的便利性。
此外，还要考虑到施工图的美观性和整体效果，使建筑物的外观和功能达到最佳的协调。
三、标注清晰在绘制施工图时，要注意标注的清晰度和准确性。
标注应包括构件的尺寸、材料、工艺要求等信息，以便施工人员能够准确理解和执行。
标注时要使用清晰的字体和线条，避免出现模糊或混淆的情况。
此外，还要注意标注的位置和方式，使其与图纸的其他内容相互呼应，便于阅读和理解。
四、细节处理在绘制施工图时，要注意处理细节问题。
细节决定成败，一个细节的疏忽可能导致整个施工过程的失败。
例如，要注意构件之间的连接方式和细节处理，确保施工的牢固性和安全性。
同时，还要注意施工过程中可能出现的问题和风险，提前进行合理的预防和处理。
五、与其他专业的协调在绘制施工图时，要与其他专业进行充分的协调。
建筑设计涉及到多个专业领域，如结构、给排水、电气等。
不同专业之间的协调关系直接影响到施工图的质量和实施效果。
因此，要与其他专业的设计人员进行充分的沟通和协调，确保各个专业之间的一致性和配合性。
六、不断优化改进在绘制施工图的过程中，要不断进行优化和改进。
施工图的绘制不是一蹴而就的过程，而是一个不断修正和完善的过程。
在实际施工中，可能会出现一些问题和困难，需要及时进行调整和改进。
施工图的绘制方法与技巧施工图是建筑工程中非常重要的一环，它是将设计方案转化为具体施工指导的图纸。
在施工图的绘制过程中，需要掌握一些方法与技巧，以确保图纸的准确性和可读性。
本文将探讨施工图的绘制方法与技巧，帮助读者更好地理解和应用。
一、准备工作在开始绘制施工图之前，必须进行一系列的准备工作。
首先，要明确设计方案的要求和目标，了解建筑的结构、尺寸和功能等方面的要求。
其次，需要收集和整理相关的设计资料和技术规范，以便在绘制过程中参考和应用。
最后，要选择合适的绘图工具和材料，如绘图纸、铅笔、直尺、曲线板等，以确保绘图的精确度和效果。
二、图纸布局在绘制施工图时，合理的图纸布局是非常重要的。
图纸布局应考虑到图纸的可读性和使用便捷性。
一般来说，图纸的标题、比例尺、图例和注释等内容应放置在图纸的右上角或左下角，以便读者快速获取相关信息。
此外，图纸的各个部分应有明确的界线和间距，以便清晰地展示不同的内容和细节。
三、绘图技巧1. 比例尺的选择：在绘制施工图时，需要选择合适的比例尺，以确保图纸的尺寸与实际建筑物的尺寸相符。
一般来说，较小的建筑物可以选择较大的比例尺，如1:100；而较大的建筑物则可以选择较小的比例尺，如1:500。
选择合适的比例尺可以使图纸更加清晰和易读。
2. 细节的表达：在绘制施工图时，需要注意细节的表达。
细节包括建筑物的各个部分、构件的连接方式和材料的规格等。
为了表达细节，可以使用不同的线型、线宽和阴影效果等。
此外，还可以使用图例和注释来说明细节，以便读者更好地理解和应用。
3. 符号的使用：在绘制施工图时，需要使用一些符号来代表建筑物的各个部分和构件。
符号可以减少绘图的复杂性和篇幅，同时也方便读者的理解和识别。
常见的符号包括墙体、门窗、梁柱等。
使用符号时，应注意符号的准确性和一致性，避免产生歧义和误解。
四、质量控制在绘制施工图的过程中，质量控制是非常重要的。
质量控制包括对图纸的准确性和规范性进行检查和修正。
施工图纸绘制的技巧与要点解析施工图纸是建筑工程中不可或缺的重要文件，它是建筑设计师与施工人员之间沟通的桥梁。
一份精确、清晰的施工图纸可以确保工程的顺利进行，同时也能减少误解和错误。
在绘制施工图纸时，有一些技巧和要点需要注意，下面将对其进行解析。
首先，施工图纸的绘制需要准确的尺寸和比例。
在绘制图纸之前，需要对设计方案进行详细的测量和计算，确保每个构件的尺寸和位置都准确无误。
尺寸的准确性是施工图纸的基础，只有在准确的基础上才能绘制出符合实际情况的图纸。
其次，施工图纸的绘制需要注意细节。
细节决定成败，在绘制图纸时，需要关注每一个细节，确保每个构件的细节都能清晰地表达出来。
比如，在绘制墙体的图纸时，需要标注墙体的厚度、材质以及与其他构件的连接方式等细节信息，这样才能确保施工人员能够准确地理解和执行。
此外，施工图纸的绘制需要注意材料和符号的选择。
在绘制图纸时，需要选择合适的材料和符号来表达设计意图。
比如，在绘制管道系统的图纸时，可以使用不同颜色的线条来表示不同类型的管道，使用特定的符号来表示管道的连接方式。
这样可以使施工人员更加容易地理解和操作。
另外，施工图纸的绘制需要注意清晰度和易读性。
一份清晰易读的图纸可以减少误解和错误，提高施工效率。
在绘制图纸时，需要使用合适的线条粗细和字体大小，确保图纸可以清晰地展示出每个构件的细节。
同时，需要注意图纸的布局和排版，使得图纸的内容能够有条理地呈现，方便施工人员查阅。
此外，施工图纸的绘制需要注意标注和注释的准确性。
标注和注释是图纸中重要的信息补充和解释，它们可以帮助施工人员更好地理解和执行。
在绘制图纸时，需要确保标注和注释的准确性，避免出现模糊或错误的信息。
同时，需要注意标注和注释的位置和方式，使其与图纸的内容相互呼应，形成一个完整的整体。
最后，施工图纸的绘制需要注意与相关标准和规范的符合。
在绘制图纸时，需要参考并符合相关的建筑标准和规范，确保图纸的内容符合安全、可靠的要求。
全面解读施工图纸的绘制过程与技术要点施工图纸是建筑工程中不可或缺的一环，它是建筑师将设计理念转化为实际施工的重要工具。
在施工图纸的绘制过程中，需要注意一系列的技术要点，以确保图纸的准确性和可操作性。
本文将全面解读施工图纸的绘制过程与技术要点，以帮助读者更好地理解和应用。
首先，施工图纸的绘制过程可以分为几个主要步骤。
第一步是收集设计资料，包括建筑设计方案、结构设计方案、设备选型等。
这些资料将为绘图提供基础数据和参考依据。
第二步是制定绘图计划，确定绘图的内容、范围和时间节点。
第三步是进行平面布置，将建筑的平面图纸按照比例缩放并布置在图纸上，同时标注出建筑物的基本尺寸和位置关系。
第四步是绘制立面和剖面图，通过绘制建筑物的立面和剖面图，展示建筑物的外观和内部结构。
第五步是标注细节和尺寸，包括标注建筑物的各个部位的细节构造和尺寸要求。
最后一步是检查和修正，对绘制好的图纸进行仔细检查，确保图纸的准确性和完整性。
在施工图纸的绘制过程中，有一些技术要点需要特别注意。
首先，图纸上的文字和符号应当清晰可读，字体大小适中。
文字应当使用常用的建筑术语，并遵循统一的标准。
符号的使用应当符合相关规范和标准，以确保施工人员能够准确理解图纸的意图。
其次，图纸的比例选择应当合理，既要保证图纸的可读性，又要尽量减少图纸的尺寸。
一般来说，建筑物的平面图纸可以选择1:100或1:200的比例，而立面和剖面图可以选择1:50或1:100的比例。
此外，图纸的尺寸应当符合实际施工的要求，避免出现尺寸过大或过小的情况。
第三，图纸上的标注应当准确无误，包括尺寸标注、材料标注、构造标注等。
标注应当清晰可辨，方便施工人员理解和操作。
此外，标注的位置应当合理，不应当与其他标注或图形重叠。
最后，图纸应当包含必要的图例和说明，以帮助施工人员更好地理解和使用图纸。
图例可以包括各种符号的解释和使用方法，说明可以包括施工顺序、施工方法等。
综上所述，施工图纸的绘制过程与技术要点是建筑工程中非常重要的一部分。
如何画好建筑施工图
遵循平、立、剖的顺序绘制施工图。
一、平面
1、标示清楚散水、台阶、踏步、楼梯栏杆、护栏、伸缩缝（变形缝）做法；
2
向（
3
4
5
6
7需加设8
9
10
11、檐口做法，选用图集或根据方案要求设计；
12、平面大样索引清楚；
二、立面
1、加立面门窗时，门窗高度除考虑宽度外还要参照楼层高及梁高，玻璃幕墙则还要考虑楼地面的关水（一般100-300高）；
2、立面门窗上表面尽量平齐，保证立面效果；
3、立面门窗高宽差最好不要超过两个建筑模数（300）；
4、门窗外框线稍粗，遇内墙门窗外框用细线。
突出内、外层次；
5、立面尺寸标注尽量标注最近的洞口、分格尺寸，其它未示尺寸用标高和线性标注就近标示清楚；
6
1
2、4200m，
1
2
3
2.2＋
半地上贮藏室1（地下）1.2（地上）＋5x2.8＋0.45（室内外高差）<16米。
以上几种情况都不违反规范，大家选择一下。
另有一种情况，就是顶层为跃层，在上面的基础上可以在增加一层，大多数情况下是上人阁楼。
施工图纸简化画法
1、构配件的视图有一条对称线，可只画该视图的一半；视图有两条对称线，可只画该视图的1/4，并画出对称符号(图10.4.1-1)。
图形也可稍超出其对称线，此时可不画对称符号(图10.4.1-2)。
对称的形体需画剖面图或断面图时，可以对称符号为界，一半画视图(外形图)，一半画剖面图或断面图(图10.4.1-3)。
图10.4.1-1 画出对称符号
图10.4.1-2 不画对称符号
2、构配件内多个完全相同且连续排列的构造要素，可仅在两端或适当位置画出其完整形状，其余部分可以中心线或中心线交点表示(图10.4.2a)。
当相同构造要素少于中心线交点时，其余部分应在相同构造要素位置的中心线交点处用小圆点表示(图10.4.2b)。
图10.4.1-3 一半画视图，一半画剖面图
图10.4.2 相同要素简化画法
3、较长的构件，当沿长度方向的形状相同或按一定规律变化，可断开省略绘制，断开处应以折断线表示(图10.4.3)。
图10.4.3 折断简化画法
4、一个构配件如绘制位置不够，可分成几个部分绘制，并应以连接符号表示相连(本标准图7.4.2)。
5、一个构配件如与另一构配件仅部分不相同，该构配件可只画不同部分，但应在两个构配件的相同部分与不同部分的分界线处，分别绘制连接符号(图10.4.5)。
图10.4.5 构件局部不同的简化画法。
施工图怎么画才能画得好作为小家装的CAD施工图来讲，模型空间画图是可以满足的，但在大型工装中，你必须接触到一项更为发达的CAD技巧，即布局画图法，因为大型工装如果你不用布局画图法，工作起来是很困难和麻烦的，如果是一套酒店十八层，每层用一张平面布置图作为基础图来讲，以此衍生的图有吊顶图，墙体定位图，强电图，弱电图，消防系统图，空调系统图，水路图，索引图起码加起来有七八张之多。
如果这层的唯一平面布置图改了方案，即改了墙体的话，所有的衍生图都要改，这工程量如果你不用布局画法而是在模型空间里改的话，估计很容易出错，而且画起来相当的麻烦，当十几层的图量累加的时候，你会吃不消。
而且又累又容易出错。
所以要想做大型工装必须学会布局画图法，而布局画图法的最根本最基础的技术就是图层管理。
有些人是喜欢0层画图改色，以为这样方便好设置打印，其实这就是很不专业的表现了。
关于图层管理，其实说简单也简单，大家就记住一个要点，图层以图的类型为前缀起名，分粗中细即可，比如：平面-粗线，平面-中实线，平面-细实线，平面-虚线，平面-中心线，然后记住三色或者四色法。
使整个图干净清爽，打印出来又有线型粗细层次。
我这个还是现存的没有经过进一步改进的图层管理，但色号我就三色，7号白色粗线，155号兰灰色中实线，8号灰色细线，其它的虚线类同用8号色，这样我一看颜色就知道是粗还是中还是细，如果你新画一个图类，比如吊顶，你就以吊顶图为前缀自行地加粗中细图层，即可，想要什么图层就加什么图层。
这样的好处是灵活，便于布局画法的图层管理。
布局画法简单理解就是把要的图层在视口里打开，其它的统统关了。
这样达到叠加底图到其它图类的目的。
具体的我会有一个帖子介绍。
敬请期待！2。
CAD图要打印好看其实就是粗中细的调控，你就记住:粗中细三个字，未来不管是公司就职还是个人发展，这三字经足以证明你对CAD理解的专业。
一份施工图是否打印出来好看，就看线型的粗中细管理。
还有色号的简洁实用化。
我一般是用三色或者四色法,即粗中细各一种色,然后再加一种虚线或者是中心线色.就这样,象七色法的话太花了,而且没必要,一种细线有必要分成三四种红的黄的兰的绿的来设置吗?同样是0.010粗细的线宽,为什么要四五种不同颜色呢?是为了在电脑上好看吗?我觉得没这个必要,除非是象电路确实要区分一下.要用彩色画出来.打印也在黑白的基础上加一种彩色表现出来.那倒是可以.一张图打印出来，粗细有致，层次分明，看图层感觉很清楚，而且标注和文字大小是严格按该张图的比例的2.5--3倍设置的。
这就是专业。
包括文本也是这样控制大小的，有些人的图的文字是字如斗大或者字如蚁小，引出标注也是东一拉西一堆的。
师傅看到细如蚊子般大的字他怎么不会嘲笑我们呢？图画出画打印出画难道是为了拿到工地上当摆设？连最基本的字体标注都看不清，你叫做师傅的怎么看？怎么施工？所以这是最基本的要求。
3。
索引系统和施工图排图的编排合理我曾经分析过很多大型公司的图纸，如香港战神，如果抛开那些名气类的影响，真正以认真客观的角度去分析他们的图纸，就会发现其实大型公司有些地方还是存在一定的漏洞的。
首先它的立面图是不带平面的。
就是一个立面图就纯粹只有一个立面在那里，没有配上相应的摆好方向的一个平面截图，通常我们平时立面带一个平面这样画图是为了让图的三视完整，三视包括平立侧（剖），也包括了这三视上的所有相关尺寸信息，一个图只有立面，没平面，很简单，比如一个电视柜，你只有立面，你不画平面也不配侧剖的图，你怎么知道这个电视柜做多深？深度方向的具体尺寸是多少？这是最基本的，很可惜依然很多大型公司忽视了这点。
以致于这种图纸可被师傅视为不完整的。
很多地方要来问设计师，那设计师长此以往就会造成施工图的缺失，因为他概念里觉得配个平面不重要。
甚至很多立面就只有一个立面的尺寸,连相对于墙面的凹凸关系的高差也没有，这样叫师傅去猜，家装还好，施工图如果不是那么正规作为结算依据和施工依据的话，还可以哄得过去，如果工装是要以图纸为结算依据的话，就非得标注完整不可，牵涉到结算人员要根据你这图纸来做结算的，没相关尺寸，你叫他们猜？不被老板骂死才怪！所以专业有缺失，自然施工图就不能算是好的。
再来讲讲索引系统，有些公司索引系统的概念不强，因此排图就出现很多问题，有重复编号的，也有该要画的没画到。
很简单的一个，比如一栋楼有三层，索引的图标中一个圆圈，上面标图号，下面应该有个楼层号，没有，只是从一楼的01立面一路排到三楼的35立面，这样很不好，这样非常容易搞乱，如果要按层来整理图纸，师傅还得认真看二楼是从0几立面到0几立面的，而且象有些公司，它的索引编号很复杂，而且是双重标准，既有页号又有索引号，很复杂，找起图来很麻烦。
我觉得应该以索引号为唯一编号，页码只是一个最后全部图纸画完，来做目录的编排时再来排的，并不是作为找图的根据。
平面生立面，立面再生大样详图。
这样一级一级地排过去，最后全部立面图按索引顺序排好图后，先布平面，然后在平面下面画出对应的立面线，然后再一步步地完善，这样一个套房如果快的话一天就可以完成20张左右的立面，另外第二天再画一个10-15张的大样详图，这样的话速度就快了。
如果是以页码来编排，我还要想这一页排什么内容，一个卫生间的四个立面怎么排，总之这样的以页码来排图的思路比较麻烦很多。
如果我排索引号，唯一的，这页是什么立面索引号我就在图号上标什么立面索引，等我全部图纸按索引编号画完最后再排好目录标上页码。
页码只是在目录上有效，找图按唯一索引号找，这样就清楚多了。
也快多了。
画过五套以上的家装全套施工图，及五套以上的工装施工图，就应该建立起相对比较专业的施工图概念系统，也是我上面所说的这些。
应该有专业的概念，排图的概念，图层管理的概念，施工图要为施工服务的概念。
还有施工图要表达出什么样的设计语言和意图的概念。
至于一些细节的东西并不妨碍整体的完整。
你如果大局没把握好就讲太多细节，反而容易迷失，所以任何设计都一样，大局在先，细节慢慢完善，第一套施工图不好，那总结之后在第二套施工图中去改进。
改进五点是五点，就这样慢慢积累到第五套以上，已经是全局完整专业了。
这时候再来做施工图的深化细节学习。
大局的东西在，这施工图的水平也就不会差到哪里去，最起码七十分是有吧？从我近年在大型工程公司及上海同学那边的全套图纸研究以及结合实践来理解:布局画图主要是通过一个底图多种图层管理以及比例速控的手段来达到快速画图的目的,具体来说:如果你在模型空间画图,比如说一套四层别墅,通常我们能看到一二十个底图,排得整齐划一,也分得很清楚.什么原结构,平面布置,吊顶图,水电强弱电,空调图等等,可是比如说象别墅图纸,一旦墙体图改动,所涉及的一二十张图全部要手动去一张张地修改,而且如果量再大一点,比如说*层到八层的一个大型酒店,那这个工程量就非常之大了,而且很容易出错,再一个图纸内容也排得非常多,运行起来非常慢,我曾经就是模型空间多年画图,我发现一个别墅如果平面图加立面图都是一个文件,打开就已经非常慢了.布局画图则不然,你只在模型空间里看到两三张底图,,且该图上密布了非常多的图例,连线,标注,因为跟平面布置相关的图,如墙体定位图,地面铺理图,强弱电图,都被布局功能中画图所取代了.这样省掉了三分之二以上的底图.从而大大节省了图纸运行内存,提高了作图效率,也很大程度上避免了出错.因为你改一下底图,实际就等于说全部图都相应改动了.明白我的意思吗?因为这些附生图纸都用的是同一个底图,但它们的图例,连线,图块,全是在视口内通过本视口相关图层冻结来控制显示和打印的,这是一个很好的方法.现在上海的各大装修公司,都是这样画图的.补充说明:底图其实就是平面方案墙体图,如果一个平面方案图确定了,墙体,门窗,家具都定位了,这样其它的吊顶图,地面图,强弱电插座图,水路图,消防图,空调图全是根据平面方案来设计的,所以这个平面方案图就叫做底图.如果平面方案变了,那肯定其它所有相关图纸全都要变.就是这个意思,大型工装类如果层数多的话,改动规模是相当大的.所以才提倡要用布局画图.初学布局画图,只想弄明白一个基本的概念顺序,请多指教!!谢谢!!我用的是CAD2004中文版的.1.进入一个新布局，跳过打印设置，把原来的默认视口删除,先粘一个1：1的A3图框进来。
（即你在模型空间里面先画一个标准的原尺寸A3图框，输入矩形尺寸为@420,297画一个A3原框，然后复制粘贴到布局空间的外层，注意不是粘到视口里面。
）2.在图层面板中新建一个视口图层，打印时冻结该层不能打印，平时要用时先开着，不然视口线会看不到(不能打印在图层左边有一排的控制小图标，那个冻结就是不能打印的意思）图层管理小图标的意思如下：1、打开与关闭：关闭后的图层不可见且不能被编辑，可方便分层打印2、冻结与解冻：它不能冻结当前层。
冻结状态的图层不可见，不能打印。
3、锁定与解锁锁定后的图层可见但不能被编辑、复制删除；然后用命令:MV 新建一个视口(字母O为新建圆形视口，默认是拉矩形视口)，在该层新建视口（因为视口也要一个图层，这个图层设置了冻结，所以它的边框线就打印不出来了，也没必要打印出来）,，拉出小于图框边界的一个框，可以调整大小。
3.在视口框范围内双击视口内部进入视口,用全图缩放（Z空格E空格）和手平移（P空格或鼠标中键）先找到你要的图纸，然后用Z 空格回车，1/40XP命令定义视口比例，(注：如果你不知道这个要放在视口框里的图是多大比例怎么办，很简单，ctrl+p打开打印面板，然后选打印机，选A3，然后在打印设置标签栏下面有一个打印比例，你选“按图纸空间缩放”，再用窗口去大概地套住这个图纸，大小你自己看着，然后它会跳回到这个对话框，你查看一下“按图纸空间缩放”下面的比例，显示多少就把视口比例设置成多少，就可以了）然后调整图纸内容，在调整时注意不要有任何的放大缩小，只能用手平移, 就是鼠标滑轮一点都不能滑动，把图纸摆好后在视口右键菜单上选择锁定视口。
不管是大的平面图还是小的节点详图，一样是这样操作的。
4.布局标签上右键菜单，用页面设置，定义打印图框。
打印比例为按图纸实际大小。
5.画图时，注意图名，图框，总图例，标注，全在视口之外。
但如果一个底图画多图，则比如水电图连线，消防管线，包括图例布置，全部在视口内画。
然后运用图层管理把与内容无关的图层冻结设置。
注:每个视口可单独管理图层的冻结锁定是否显示和打印.注意:不要点到全部视口关闭开关那边去了.注意看CAD图层符号上的说明我考虑按各个分类图名来分图层:新调整如下:1 原结构-原墙体层1号红色2 原结构-梁虚线层155号兰灰色3 原结构-填充及辅助线层155号兰灰色4 原结构-文本标注层155号兰灰色1 平面-家具层1号红色2 平面-文本标注层155号兰灰色3 平面-门窗层155号兰灰色4 平面-索引符号层155号兰灰色5.平面-新建墙体层7号白色1 吊顶-中实线层155号兰灰色2 吊顶-灯具图例层155号兰灰色3 吊顶-文本标注层155号兰灰色4 吊顶-索引符号层155号兰灰色1 地面-中实线层1号红色2 地面-填充层155号兰灰色3 地面-文本标注层155号兰灰色4 地面-索引符号层155号兰灰色1 空调-中实线层1号红色2 空调-填充层155号兰灰色3 空调-文本标注层155号兰灰色4 空调-索引符号层155号兰灰色1 强电-中实线层1号红色2 强电-填充层155号兰灰色3 强电-文本标注层155号兰灰色4 强电-索引符号层155号兰灰色1 弱电-中实线层1号红色2 弱电-填充层155号兰灰色3 弱电-文本标注层155号兰灰色4 弱电-索引符号层155号兰灰色1 消防-中实线层1号红色2 消防-填充层8号灰色3 消防-文本标注层1号红色4 消防-索引符号层1号红色1 立面详图-中实线层1号红色2 立面详图-填充层155号兰灰色3 立面详图-文本标注层155号兰灰色4.立面详图-索引符号层155号兰灰色4 视口控制层7号白色1 图标-图框层1号红色2 图标- 图例层1号红色。
