绘制建筑施工图的步骤和方法建筑施工图是建筑设计的重要组成部分，它涵盖了建筑结构、布局和细节。
有一个清晰而详细的施工图，可以帮助建筑师和施工队在施工过程中减少错误，并确保项目按计划顺利进行。
本文将介绍绘制建筑施工图的步骤和方法。
一、了解项目需求绘制建筑施工图的第一步是了解项目的需求。
需要对建筑结构、功能和材料有充分的了解，同时还需要与建筑师、业主和施工队进行沟通，以确定他们的要求和期望。
这有助于确保施工图符合所有相关方面的要求，避免出现不必要的错误和返工。
二、制定基础设计图纸制定基础设计图纸是制作建筑施工图的重要一步，这通常需要通过计算、评估和测量来完成。
基础设计图纸通常包括地面平面图、外墙图、房间布局图、设备布局图和建筑物立面图等。
三、绘制详细图纸在制定好基础设计图纸后，可以开始制作建筑施工详细图纸。
这些图纸需要包括所有构件的详细尺寸和细节，包括墙壁、楼板、屋顶、门窗、楼梯等。
所有的细节都应绘制到详细图纸中，以确保项目能够按照设计方案完美执行。
四、选择合适的绘图软件随着数字技术的飞跃发展，现在可以通过一些绘图软件来制作建筑施工图。
这些软件提供了广泛的绘图工具和特效，可以帮助设计师创建更准确、更高质量的施工图。
常用的建筑绘图软件有AutoCAD、SketchUp、Revit等。
五、审查和修改在设计好建筑施工图后，需要对其进行审查和修改。
这需要与建筑师、施工队和业主进行沟通，以确保施工图符合所有相关标准和要求，避免出现不必要的错误和延迟。
六、输出和交付最后，需要输出和交付建筑施工图。
建筑施工图重要性极大，由于施工图是建筑施工的核心部分，因此，输出的文件应当是易于使用的，而且资料的清晰度、标准化也需要时刻得到重视。
综上所述，绘制建筑施工图的步骤和方法，需要了解项目需求，制定基础设计图纸，绘制详细图纸，选择合适的绘图软件，审查和修改，输出和交付。
准确和详细的建筑施工图确保了在施工过程中没有任何失误，项目能够平顺推进，并最终建造出符合规范的完美建筑。
安装工程施工图的画法有一、画法1. 选择画图工具：安装工程施工图通常使用CAD软件进行绘制，因为CAD软件具有高效、精确和便捷的特点，适合绘制各种施工图。
如果不熟悉CAD软件，也可以手绘，但需要保证绘图清晰、准确。
2. 设定图幅：在CAD软件中，需要设定施工图的图幅大小，一般按照实际需要确定。
通常情况下，施工图尺寸为A0、A1或A2等。
3. 绘制平面布置图：首先根据设计图纸，绘制安装工程的平面布置图，包括设备、管道、电气设备等的布置位置和相互关系。
在绘制过程中，应该按照设计图纸上的布置要求进行细致标注，确保安装工程按照设计要求进行。
4. 绘制设备示意图：根据设计图纸，绘制具体设备的示意图，包括设备的尺寸、型号、连接方式等。
设备示意图应该清晰、准确，能够方便施工人员理解和操作。
5. 绘制管道布置图：根据设计要求，绘制管道的布置图，包括管道的走向、连接方式、支架位置等。
管道布置图应该注明各种直径管道的尺寸和连接方式，确保管道施工的准确性。
6. 标注图纸要求：在施工图上，应该标注清楚设计要求、尺寸、标高等信息，确保施工人员理解和按照要求进行施工。
二、标注方法1. 设备标注：在设备示意图上，应该标注设备的尺寸、型号、连接方式等信息，以便施工人员按照要求进行布置和连接。
2. 管道标注：在管道布置图上，应该标注管道的走向、直径、连接方式、支架位置等信息，确保管道施工的准确性。
3. 尺寸标注：在安装工程施工图上，应该标注各种设备、管道、支架等的尺寸，确保施工的准确性。
尺寸标注应该符合设计要求，清晰明了。
4. 标高标注：在施工图上标注各种设备、管道、支架等的标高，以便施工人员进行准确布置和连接。
标高标注应该与设计要求一致，确保施工的顺利进行。
5. 其他标注：除了上述内容，施工图还应该标注施工人员注意事项、安装要求、安全要求等信息，以便施工人员按照规范进行施工。
在绘制安装工程施工图时，需要注意以下几点：1. 保持施工图的清晰：施工图应该清晰、简洁，便于施工人员理解和操作。
一、概述1.1 目标和要求施工图是工程师的“语言”，是设计者设计意图的体现，也是施工、监理、经济核算的重要依据。
结构施工图在整个设计中占有举足轻重的作用，切不可草率从事。
对结构施工图的基本要求是：图面清楚整洁、标注齐全、构造合理、符合国家制图标准及行业规范，能很好地表达设计意图，并与计算书一致。
通过结构施工图的绘制，应掌握各种结构构件工程图表的表达方法，会应用绘图工具手工绘图、修改（刮图）和校正，同时能运用常用软件通过计算机绘图和出图。
1.2 结构施工图的绘制方法钢筋混凝土结构构件配筋图的表示方法有三种：一、详图法。
它通过平、立、剖面图将各构件（梁、柱、墙等）的结构尺寸、配筋规格等“逼真”地表示出来。
用详图法绘图的工作量非常大。
二、梁柱表法。
它采用表格填写方法将结构构件的结构尺寸和配筋规格用数字符号表达。
此法比“详图法”要简单方便得多，手工绘图时，深受设计人员的欢迎。
其不足之处是：同类构件的许多数据需多次填写，容易出现错漏，图纸数量多。
三、结构施工图平面整体设计方法（以下简称“平法”）。
它把结构构件的截面型式、尺寸及所配钢筋规格在构件的平面位置用数字和符号直接表示，再与相应的“结构设计总说明”和梁、柱、墙等构件的“构造通用图及说明”配合使用。
平法的优点是图面简洁、清楚、直观性强，图纸数量少，设计和施工人员都很欢迎。
为了保证按平法设计的结构施工图实现全国统一，建设部已将平法的制图规则纳入国家建筑标准设计图集，详见《混凝土结构施工图平面整体表示方法制图规则和构造详图》（GJBT-518 00G101）（以下简称《平法规则》）。
“详图法”能加强绘图基本功的训练；“梁柱表法”目前还在广泛应用；而“平法”则代表了一种发展方向。
毕业设计时宜在掌握各种方法的基础上有所侧重。
二、结构施工图绘制的具体内容2.1 基本内容一、图纸目录全部图纸都应在“图纸目录”上列出，“图纸目录”的图号是“G-0”。
结构施工图的“图别”为“结施”。
CAD施工图详细画法绘制建筑施工图的步骤和方法1．确定绘制图样的数量根据房屋的外形、层数、平面布置和构造内容的复杂程度，以及施工的具体要求，确定图样的数量，做到表达内容既不重复也不遗漏。
图样的数量在满足施工要求的条件下以少为好。
2．选择适当的比例。
3．进行合理的图面布置图面布置要主次分明，排列均匀紧凑，表达清楚，尽可能保持各图之间的投影关系。
同类型的、内容关系密切的图样，集中在一张或图号连续的几张图纸上，以便对照查阅。
4．施工图的绘制方法绘制建筑施工图的顺序，一般是按平面图━━立面图━━剖面图━━详图顺序来进行的。
先用铅笔画底稿，经检查无误后，按“国标”规定的线型加深图线。
铅笔加深或描图上墨时，一般顺序是：先画上部，后画下部；先画左边，后画右边；先画水平线，后画垂直线或倾斜线；先画曲线，后画直线。
建筑施工图画法举例1．建筑平面图的画法步骤1）画所有定位轴线，然后画出墙、柱轮廓线。
2）定门窗洞的位置，画细部，如楼梯、台阶、卫生间等。
3）经检查无误后，擦去多余的图线，按规定线型加深。
4）标注轴线编号、标高尺寸、内外部尺寸、门窗编号、索引符号以及书写其他文字说明。
在底层平面图中，还应画剖切符号以及在图外适当的位置画上指北针图例，以表明方位。
最后，在平面图下方写出图名及比例等。
2．建筑立面图的画法步骤建筑立面图一般应画在平面图的上方，侧立面图或剖面图可放在所画立面图的一侧。
1）画室外地坪、两端的定位轴线、外墙轮廓线、屋顶线等。
2）根据层高、各种分标高和平面图门窗洞口尺寸，画出立面图中门窗洞、檐口、雨篷、雨水管等细部的外形轮廓。
3）画出门扇、墙面分格线、雨水管等细部，对于相同的构造、做法（如门窗立面和开启形式）可以只详细画出其中的一个，其余的只画外轮廓。
4）检查无误后加深图线，并注写标高、图名、比例及有关文字说明。
3．剖面图的画法步骤1）画定位轴线、室内外地坪线、各层楼面线和屋面线，并画出墙身轮廓线。
2）画出楼板、屋顶的构造厚度，再确定门窗位置及细部（如梁、板、楼梯段与休息平台等）。
如何绘制建筑施工图-绘制建筑施工图的步骤与方法建筑施工图主要用来表示房屋的规划位置、外部造型、内部布置、内外装修、细部构造、固定设施及施工要求等。
下面，店铺为大家分享绘制建筑施工图的步骤与方法，希望对大家有帮助!1.确定绘制图样的数量根据房屋的外形、层数、平面布置和构造内容的复杂程度，以及施工的具体要求，确定图样的数量，做到表达内容既不重复也不遗漏。
图样的数量在满足施工要求的条件下以少为好。
2.选择适当的比例。
3.进行合理的图面布置图面布置要主次分明，排列均匀紧凑，表达清楚，尽可能保持各图之间的投影关系。
同类型的、内容关系密切的图样，集中在一张或图号连续的几张图纸上，以便对照查阅。
4.施工图的绘制方法绘制建筑施工图的顺序，一般是按平面图━━立面图━━剖面图━━详图顺序来进行的。
先用铅笔画底稿，经检查无误后，按“国标”规定的线型加深图线。
铅笔加深或描图上墨时，一般顺序是：先画上部，后画下部;先画左边，后画右边;先画水平线，后画垂直线或倾斜线;先画曲线，后画直线。
室内设计中除去漂亮的，非常重要却容易被忽略的6个方面有：1、提供符合使用要求的室内声、光、热效应，以满足室内环境物质功能的需要;2、具有造型优美的空间构成和界面处理，宜人的光、色和材质配置，符合建筑物性格的环境气氛，以满足室内环境精神功能的需要;3、采用合理的装修构造和技术措施，选择合适的装饰材料和设施设备，使其具有良好的经济效益;4、符合安全疏散、防火、卫生等设计规范，遵守与设计任务相适应的有关定额标准;5、随着时间的推移，考虑具有适应调整室内功能、更新装饰材料和设备的可能性;6、联系到可持续性发展的要求，室内应考虑室内环境的节能、节材、防止污染，并注意充分利用和节省室内空间。
建筑施工图画法举例1.建筑平面图的画法步骤1)画所有定位轴线，然后画出墙、柱轮廓线。
2)定门窗洞的位置，画细部，如楼梯、台阶、卫生间等。
3)经检查无误后，擦去多余的图线，按规定线型加深。
工程施工图绘制步骤
一、工程资料汇总：
1、搜集资料：包括设计图纸、规划图纸、技术标准、规范及要求等相关资料。
2、对各种资料进行比对分析，并进行分类、汇总整理。
二、平面布置设计：
1、根据设计要求，在平面图上设置标高、建筑结构、设备位置、管线走向、道路等要素。
2、进行图层设置，不同要素按照不同的图层进行绘制，便于后续工序的识别。
3、进行建筑、结构、设备、道路等要素的布置、尺寸测量和勾正。
三、各种专业图纸的绘制：
1、建筑设计图纸绘制：包括平面图、立面图、剖面图、局部放大图、结构图等。
2、结构设计图纸绘制：包括结构平面、柱、梁、板、基础等详图。
3、给排水设计图纸绘制：包括给水、排水、通风、消防等设计图纸。
4、电气设计图纸绘制：包括电气走线图、电气设备布置图、电气接线图等。
四、图纸复核和审核：
1、绘制完成后，根据设计要求进行内部复核。
2、经过内部复核后，提交给上级部门或主管机构进行审核。
五、施工图的输出：
1、将审核通过的图纸进行归档，制作成电子版和纸质版。
2、向施工单位发布施工图，指导施工人员进行施工。
总的来说，工程施工图的绘制是一个复杂的过程，需要设计人员不断地积累经验并提高技
术水平。
只有通过认真细致的工作，才能绘制出符合设计要求的施工图，确保工程的质量
和安全。
在实际工程中，工程施工图还会根据具体的工程需求进行一些特殊的绘制工作。
但总的来说，以上的步骤是绘制工程施工图的核心内容。
通过对这些步骤的认真执行，可以保障工
程施工图的准确性和有效性，确保工程的顺利实施。
种植施工图绘制方法一、种植平面图绘制一般绘制种植平面图的底图应包含:园林各要素的平面信息,以及地下管线和构筑物的位置信息。
详细的初步设计图纸还应包含设计植物的种类和位置等。
种植平面图重点交代所有植物的种类、位置、数量等信息,同时还应绘制出工程坐标网格。
这两个信息可绘制在同一张图纸中绘制,表示不清时也可分别绘制植物布置平面图和植物放线图。
要在图纸中交代植物的种类,就需要用图例将不同的植物种类分开,即一种植物对应一种图例。
通常,乔木和单株种植的灌木图例用圆形表示,圆的直径表示树木的冠幅,中间的圆心表示树木的种植位置,圆的边线可用不同的线型来表示出植物的一定特征;地被植物和丛植的灌木图例可用云线表示出种植的范围,再用不同的填充图例表示不同的种类。
为了统计方便,在图纸中也会将常绿树和落叶树、针叶树和阔叶树、设计树和现状树等进行区分。
种植平面图中的各植物图例可参照表2.4。
通常,种植平面图只用植物图例表示出植物的种植位置,具体的种类、规格和数量统计则用植物配置表单列出来,但在一些种植平面图中也直接对植物图例进行标注,这样更便于读图。
具体的标注方法是:若是单株种植的植物,先将一个主团内的同一种植物用种植点连线连接,再用引出符号标注出植物的(序号)、树种名称和连接数量;若是群植的植物,则直接在群植图例旁标出引出符号,标注该群植植物的(序号)、树种名称、数量和植物株行距。
标注的方式如图7.1和图7.2所示。
图7.1 单株种植标注方式图7.2 群植标注方式在种植设计图中,无论是在图例的表示上还是标注方式上,单株种植的乔木和群植的地被灌木的表示方法都不一样。
因此,为了便于制图和统计植物表,一般会单独绘制乔木种植图和灌木地被种植图。
1)乔木种植图乔木种植图中植物都是单棵种植,数量以“株(棵)”计算,同一种植物用种植点连线连接,不同植物用数字区分(如图7.3所示),也可用不同的树例区分(如图7.4所示)。
树例的大小反映乔木冠幅的大小,树例的圆心位置即表示乔木的种植点位。
绘制建筑施工图的步骤和方法
绘制建筑施工图的步骤和方法如下：
1. 收集信息：了解建筑的设计概念和要求，包括建筑平面图、立面图、剖面图、施工技术要求等。
2. 绘制草图：根据收集到的信息，用草图的方式勾勒出建筑的基本形状和布局，并标注主要尺寸和设备位置。
3. 完善设计：逐渐将草图转化为正式的建筑图纸，绘制建筑平面图、立面图、剖面图等，并标注详细的尺寸、材料和施工细节。
4. 校对和审查：对图纸进行校对和审查，确保绘制的图纸准确无误。
5. 生成施工图：将审查通过的建筑图纸转化为施工图，绘制施工平面图、立面图、剖面图等，并添加施工细节、指示箭头、标记等。
6. 标注和图例：在施工图上添加必要的标注和图例，确保施工人员能够理解和按照图纸进行施工。
7. 编制材料清单：根据施工图，编制建筑材料的清单，包括数量、规格和品牌等。
8. 打印和分发：将完成的建筑施工图打印，并按照需要分发给相关的施工人员、监理人员和工程师等。
绘制建筑施工图的方法包括手绘和计算机辅助绘图两种方式。
手绘方法需要用专业的绘图工具如直尺、尺板、曲线板等来完成图纸的绘制。
计算机辅助绘图则使用CAD软件等绘图工具，通过电脑来完成绘制和编辑，具有更高的精度和便捷性。
建筑施工图的绘制需要遵循工程建筑规范和相关的标准，并与设计人员和相关人员进行合作，确保图纸的质量和准确性。

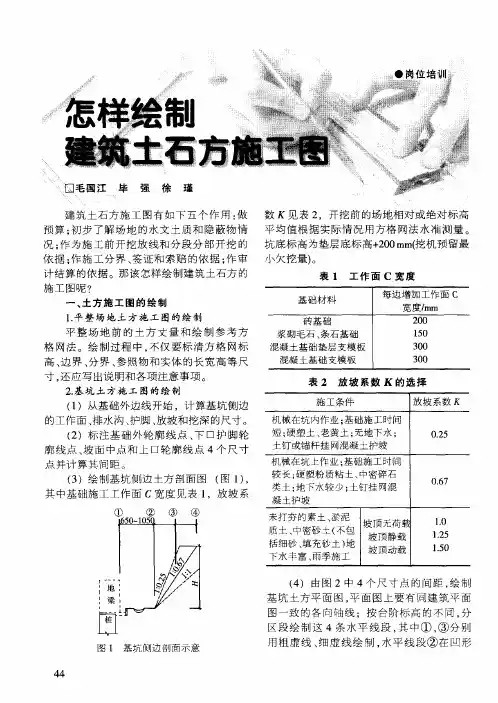

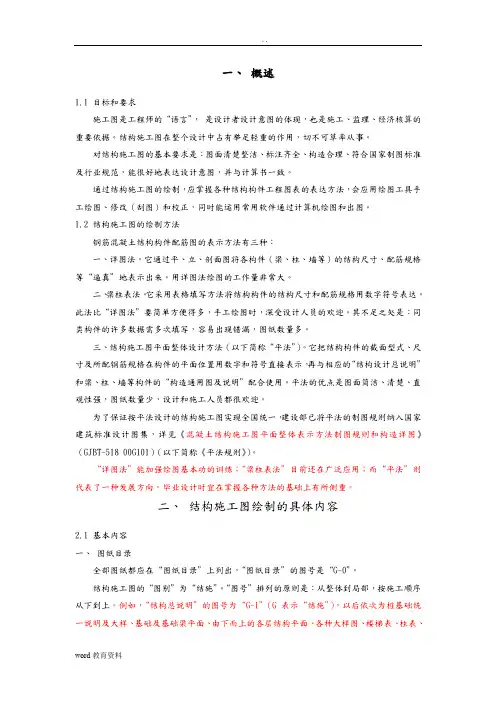

施工图绘制方法10. 1 概述10.1.1 目标和要求施工图是工程师的“语言”，是设计者设计意图的体现，也是施工、监理、经济核算的重要依据。
结构施工图在整个设计中占有举足轻重的作用，切不可草率从事。
对结构施工图的基本要求是：图面清楚整洁、标注齐全、构造合理、符合国家制图标准及行业规范，能很好地表达设计意图，并与计算书一致。
通过结构施工图的绘制，应掌握各种结构构件工程图表的表达方法，会应用绘图工具手工绘图、修改（刮图）和校正，同时能运用常用软件通过计算机绘图和出图。
10.1.2 结构施工图的绘制方法钢筋混凝土结构构件配筋图的表示方法有三种：一、详图法。
它通过平、立、剖面图将各构件（梁、柱、墙等）的结构尺寸、配筋规格等“逼真”地表示出来。
用详图法绘图的工作量非常大。
二、梁柱表法。
它采用表格填写方法将结构构件的结构尺寸和配筋规格用数字符号表达。
此法比“详图法”要简单方便得多，手工绘图时，深受设计人员的欢迎。
其不足之处是：同类构件的许多数据需多次填写，容易出现错漏，图纸数量多。
三、结构施工图平面整体设计方法（以下简称“平法”）。
它把结构构件的截面型式、尺寸及所配钢筋规格在构件的平面位置用数字和符号直接表示，再与相应的“结构设计总说明”和梁、柱、墙等构件的“构造通用图及说明”配合使用。
平法的优点是图面简洁、清楚、直观性强，图纸数量少，设计和施工人员都很欢迎。
为了保证按平法设计的结构施工图实现全国统一，建设部已将平法的制图规则纳入国家建筑标准设计图集，详见《混凝土结构施工图平面整体表示方法制图规则和构造详图》（GJBT-518 00G101）（以下简称《平法规则》）。
“详图法”能加强绘图基本功的训练；“梁柱表法”目前还在广泛应用；而“平法”则代表了一种发展方向。
毕业设计时宜在掌握各种方法的基础上有所侧重。
10. 2 结构施工图绘制的具体内容10.2.1 基本内容一、图纸目录全部图纸都应在“图纸目录”上列出，“图纸目录”的图号是“G-0”。
结构施工图的“图别”为“结施”。
“图号”排列的原则是：从整体到局部，按施工顺序从下到上。
例如，“结构总说明”的图号为“G-1”（G表示“结施”），以后依次为桩基础统一说明及大样、基础及基础梁平面、由下而上的各层结构平面、各种大样图、楼梯表、柱表、梁大样及梁表。
按平法绘图时，各层结构平面又分为墙柱定位图、各类结构构件的平法施工图（模板图，板、梁、柱、剪力墙配筋图等，特殊情况下增加的剖面配筋图），并应和相应构件的构造通用图及说明配合使用。
此时应按基础、柱、剪力墙、梁、板、楼梯及其它构件的顺序排列。
二、结构总说明“结构总说明”是统一描述该项工程有关结构方面共性问题的图纸，其编制原则是提示性的。
设计者仅需打“√”，表明为本工程设计采用的项目，并在说明的空格中用0.3mm的绘图笔填上需要的内容。
必要时，对某些说明可以修改或增添。
例如支承在钢筋混凝土梁上的构造柱，钢筋锚入梁内长度及钢筋搭接长度均可按实际设计修改；单向板的分布筋，可根据实际需要加大直径或减少间距等等；图中通过说明可用K表示φ6@20 0、G表示φ8@200。
也可用“K6”、“K8” “K10”、“K12”依次表示直径为6、8、10、12而间距均为200mm的配筋。
有剪力墙的高层建筑宜采用“（高层）结构说明”。
三、桩基础统一说明及大样人工挖孔（冲、钻孔）灌注桩或预应力钢筋混凝土管桩一般都有统一说明及大样。
与结构总说明不同的是，图中用“×”表示不适用于本设计的内容，对采用的内容不必打“√”，同时应在空格处填上需要的内容。
桩表中的“单桩承载力设计值”是桩基础验收时单桩承载力试验的依据，宜取100kN的倍数。
确定“设计桩顶标高”时，应考虑桩台（桩帽）的厚度、地基梁的截面高度和梁顶标高、地基梁与桩台面间的预留空间、桩顶嵌入桩台的深度等因素。
图中的“不另设桩台的桩顶大样”，其“设计桩顶标高”应在施工缝处，大样上段可看作截面不扩大的桩台，应增加端部环向加劲箍及构造钢筋网，注明配筋量等。
四、基础及基础梁平面⒈ 基础平面与基础梁平面可合并为一图，比例可用1:100；大样图可用1:60或1:50；基础说明可用6号仿宋字体。
基础梁用双细实线表示，梁宽要按比例画。
首层内、外墙及第一跑楼梯的相应位置下均应布置基础梁；“地骨”一般只用于跨度小、高度不到顶的内部隔墙（如厕位隔墙）；按抗震设计时，一般要沿轴线在相邻基础间布置基础梁。
⒉ 尺寸标注尺寸线通常分为总尺寸线、柱网尺寸线、构件定位尺寸线三类。
构件定位尺寸应尽量靠近要表示的构件，位于平面中部及远端的构件应另加标注。
总尺寸及柱网尺寸、轴线符号、注写方向、圆圈大小均要符合制图标准的规定。
要注意区分主轴线和辅助轴线，凡出现在基础平面上的竖向构件的定位轴线才能编为主轴线。
边柱、角柱及梯间两侧的柱，一般以其外边缘定位，中间柱以底层柱中定位，剪力墙以墙中或不收级一侧定位，变形缝以缝两侧的双柱或墙柱净距定位，且必须采用主轴线。
层间的楼梯平台如用梁上起柱（LZ）支承，要标出小柱的定位尺寸。
基础梁的边梁按外边缘定位，中间梁一般以梁中定位，且必须采用主轴线。
基础以中心定位。
桩台的中心一般与柱中重合，对联合桩台则应使桩群的重心与荷载合力作用点重合。
同一类型桩台应选一个标出桩的相对位置。
各种受力构件（梁、柱、剪力墙等）宜在图中构件旁注上截面尺寸。
同一编号的构件可只注其中一个构件的尺寸。
⒊基础大样应画出剖面、平面、配筋图，内容详尽至满足施工要求。
在剖面图中，要正确表示双向配筋的相对位置关系，一般应将弯矩较大的一向放在外层。
对于方形桩台，为免施工时放错，应使双向配筋量相等。
⒋ 基础说明应包括：⑴ 结构总说明和桩基础统一说明中没有提及的基础做法；⑵ 桩台面标高、桩顶设计标高、桩的施工方法及施工要求等；⑶ 柱与轴线、基础梁与轴线以及基础与柱的位置关系；⑷ 与基础定位有关的柱、剪力墙的截面尺寸；⑸ 构件编号说明等。
结构图中的文字说明应尽量简短，文法要简要、准确、清楚，叙述的内容应为该图中极少数的特殊情况或者是具有代表性的大量情况。
五、各层结构平面结构平面图有两种划分方法：按“梁柱表法”绘图时，各层结构平面可分为模板图和板配筋图（当结构平面不太复杂时可合并为一图）；按“平法”绘图时，各层结构平面需分为墙柱定位图、各类结构构件的平法施工图（模板图、板配筋图以及梁、柱、剪力墙、地下室侧壁配筋图等）。
各层的“模板图”及“板配筋图”可按本节所述方法绘制。
⒈ 尺寸线标注：通常分为结构平面总尺寸线、柱网尺寸线、构件定位尺寸线及细部尺寸线等。
标注要求同前所述。
⒉平面图中梁、柱、剪力墙等构件的画法：原则是从板面以上剖开往下看，看得见的构件边线用细实线，看不见的用虚线。
剖到的承重结构断面应涂黑色。
凡与梁板整体连接的钢筋混凝土构件如窗顶装饰线、花池、水沟、屋面女儿墙等，必须在结构图中表示。
构件大样图应加索引。
对平面中凹下去的部分（如凹厕、孔洞等），要用阴影方法表示，并在图纸背面用红色铅笔在阴影部分轻涂。
如有凹板，应标出其相对标高及板号。
楼梯间在楼层处的平台梁板应归入楼层结构平面之内。
对梯段板及层间平台，应用交叉细实线表示，并写上“梯间”字样。
⒊ 绘图顺序：一般按底筋、面筋、配筋量、负筋长度、板号标志、板号、框架梁号、次梁号、剪力墙号、柱号的顺序进行。
板底、面钢筋均用粗实线表示，宜画在板的1/3处。
文字用绘图针笔书写，字体大小要均匀（可用数字模板），当受到位置限制时，可跨越梁线书写，以能看清为准。
所有直线段都不应徒手绘制。
双向板及单向板应采用表示传力方向的符号加板号表示。
在板号下中应标出板厚。
当大部分板厚度相同时，可只标出特殊的板厚，其余在本图内用文字说明。
在各层模板图中，应标出全部构件（板、框架梁、次梁、剪力墙、柱）的编号，不得以对称性等为由漏标。
过梁（GL）应编注于过梁之上的楼层平面中。
梁上起柱（LZ），要标出小柱的定位尺寸，说明其做法。
⒋ 底筋的画法结构平面图中，同一板号的板可只画一块板的底筋（应尽量注于图面左下角首先出现的板块），其余的应标出板号。
底筋一般不需注明长度。
绘图时应注意弯钩方向，且弯钩应伸入支座。
对常用的配筋如φ6@200、φ8@200、φ10@200等可用简记法表示，与结构总说明配合使用。
分布筋只在结构总说明中注明，图中不画出。
⒌ 负筋的画法同一种板号组合的支座负筋只需画一次。
如某块板的支座另一边是两块小板时，则只按其中较大的板配置负筋。
板的跨中不出现负弯矩时，负筋从支座边可伸至板的 L0/3（活载大于三倍恒载）、L0/4（活载不大于三倍恒载）、或L0/5（端支座）。
L0为相邻两跨中较大的净跨度。
双向板两个受力方向支座负筋的长度均取短向跨度的1/4。
钢筋长度应加上梁宽并取50mm的倍数。
板的跨中有可能出现负弯矩时，板面负筋宜采用直通钢筋。
负筋对称布置时，可采用无尺寸线标注，负筋的总长度直接注写在钢筋下面；负筋非对称布置时，可在梁两边分别标注负筋的长度（长度从梁中计起）；端跨的负筋无尺寸线时直接标注的是总长度；以上钢筋长度均不包括直弯钩长。
板厚较大的悬臂板筋和直通负钢筋，均应加设支撑钢筋，并在图中注明。
⒍其他对平面图中难以画清楚的内容，如凹厕部分楼板、局部飘出、孔洞构造等，可用引出线标注，或加剖面索引、用大样图表示。
板面标高有变化时，应标出其相对标高。
砌体隔墙下的板内加筋以粗直线表示（钢筋端部不必示出弯钩），并且注明定位尺寸。
10.2.2 详图法施工图一、框架梁、柱配筋图⒈ 框架大样图可用1:40比例绘制。
各柱柱中、悬臂梁根部、框架梁两端及跨中各作一个剖面，均用1:20比例绘制。
⒉ 完整标出框架的构件尺寸及定位尺寸，并用一度尺寸线标明层高、柱高、梁顶标高。
⒊ 柱的纵向钢筋纵向钢筋用粗实线表示。
Ⅰ级钢筋的切断点要画弯钩；Ⅱ级钢筋的切断点用短斜线标出，并斜向钢筋一方；钢筋如采用机械连接或等强度对接焊，接点或焊点用圆点表示。
箍筋可用中粗实线表示。
⑴柱的纵筋采用机械连接或等强度对接焊时，应标出接点位置；当采用搭接连接时，要标出搭接位置及搭接长度（取50mm的倍数，以下同）；柱纵筋需要分批接驳时，应标出每次接驳的位置。
⑵ 柱中插筋及切断钢筋的锚固长度LaE，可采用文字说明的方法注明。
⑶ 顶层柱顶柱筋及梁筋的锚固做法，应在图上有所表示。
⑷ 柱的剖面大样中各类纵筋和箍筋要分别标注，并标明剖面尺寸。
⒋ 柱的箍筋⑴ 柱箍筋加密区范围以及加密区、非加密区、节点核芯区的箍筋做法应在图上注明；⑵ 箍筋按规定需采用复合箍筋时，应在柱剖面旁边用示意图表示复合箍筋的做法，并注意箍筋末端弯钩的画法。
⒌ 梁的纵向钢筋⑴ 悬臂梁负筋，应与框架梁边跨的负筋一起考虑，绘图时可根据需要进行调配，以免支座钢筋过密。
