CAD园林景观设计如何绘制施工图

园林景观总平面施工图绘制园林景观总平面施工图,由园林设计师负责绘制,是地形测绘图、建筑设计总平面图、景观设计(硬景)总平面图、种植设计(软景)总平面图等内容的集合。

总平面图一般附有比例、指北针或风玫瑰、技术经济指标、各种图谱和表格等。

当总平面的内容较多和图面复杂难辨时,可以对其场地进行进一步的分区和分级制图。

一、总平面施工图绘制总平面图中既有地形测绘图,也包括由园林设计师设计和绘制的需要施工的所有内容,如图2.23所示。

总平面里的尺寸和高程的度量单位都是“米”。

图2.23 景观施工图总平面(谭姝曼绘制)二、竖向设计图绘制竖向设计图,必须有原有的地形测绘图、设计的车行道关键点(道路中心线的起始点、转折点、交汇点、变坡点等)的空间位置、道路宽度、断面形式、中心线、道路纵坡、关键点之间的水平距离、缘石半径等;应有人行道的宽度、地面关键点的设计高程和坐标、地面的坡向、微地形设计的等高线及相对标高、建筑室内外的设计高程(绝对标高即海拔高度)等;应有其他如挡土墙、水沟、小桥、涵洞、水池、围墙等施工内容的大小、形状与位置标注,如图2.24所示。

图2.24 竖向设计图三、景观网格放样图景观网格放样图是施工的主要依据,其作用是精确定位设计内容在场地的位置。

景观网格放样图的绘制要点如下:①方格网大小:根据项目的不同,所用方格网的大小也不同。

一般来说,施工范围越大,所用网格尺寸越大(前提是定位准确)。

常用景观工程放样网格的大小范围在1 m×1 m至20 m×20 m之间,大小尺寸套用,一般大格为10 m×10 m,内中为1 m×1 m小格。

大尺寸网格线用粗线区别。

网格应全面覆盖场地的施工范围。

②网格的坐标:网格本身先要精确定位,一般是在现场选定一个永久的明显的标志,作为网格的坐标原点(基准点),通过这点绘制纵横向的基轴线,再按网格大小尺寸绘制出网格,并标注基点和基轴的测量坐标(地形图的坐标值)。

园林建筑景观平面图、施工图、透视图的绘制步骤一、建筑图的产生园林建筑的设计程序一般分为初步设计和施工图设计两个阶段，较复杂的工程项目还要进行技术设计。

初步设计主要是提出方案，说明建筑的平面布置、立面造型、结构选型等内容，绘制出建筑初步设，计图，送有关部门审批。

技术设计主要是确定建筑的各项具体尺寸和构造做法；进行结构计算，确定承重构件的截面尺寸和配筋情况。

施工图设计主要是根据已批准的初步设计图，绘制出符合施工要求的图纸。

二、初步设计图的绘制1．初步设计图的内容包括基本图样：总平面图、建筑平立剖面图、有关技术和构造说明、主要技术经济指标等。

通常要作一幅透视图，表示园林建筑竣工后外貌。

2．初步设计图的表达方法初步设计图尽量画在同一张图纸上，图面布置可以灵活些，表达方法可以多样，例如可以画上阴影和配景，或用色彩渲染，以加强图面效果。

图l0-22 是伞亭花架的初步设计图。

3．初步设计图的尺寸初步设计图上要画出比例尺并标注主要设计尺寸，例如总体尺寸、主要建筑的外形尺寸、轴线定位尺寸和功能尺寸等。

三、施工图的绘制设计图审批后，再按施工要求绘制出完整的建施、结施图样及有关技木资料。

绘图步骤如下：（l）确定绘制图样的数量。

根据建筑的外形、平面布置、构造和结构的复杂程度决定绘制那儿种图样。

在保证能顺利完成施工的前提下，图样的数量应尽量少。

（2）在保证图样能清晰地表达其内容的情况下，根据各类图样的不同要求，选用合适的比例，平立剖面图尽量采用同一比例。

（3）进行合理的图面布置。

尽量保持各图样的投影关系，或将同类型的，内容关系密切的图样集中绘制。

（4）通常先画建筑施工图，一般按总平面→平面图→立面图→剖面图→建筑详图的顺序进行绘制。

再画结构施工图，一般先画基础图、结构平面图，然后分别画出各构件的结构详图。

图10-23和图10-24是坐椅的施工图。

下载 (74.58 KB)2007-12-25 15:30① 视图平、立、剖面图和两个节点详图，表达坐椅的外形和各部分的装配关系。

园林景观CAD制图规范在园林景观设计领域，CAD 制图是一项至关重要的工作。

准确、清晰、规范的 CAD 制图不仅能够有效地传达设计意图，还能为后续的施工和项目管理提供可靠的依据。

为了确保园林景观 CAD 制图的质量和效率，制定一套完善的制图规范是必不可少的。

一、图纸设置1、图纸幅面根据项目的规模和复杂程度，选择合适的图纸幅面，如 A0、A1、A2 等。

一般来说，总平面图宜采用 A1 或 A0 幅面，分区平面图和详图可采用 A2 或 A3 幅面。

2、图框与标题栏采用标准的图框格式，包括公司名称、项目名称、图纸名称、比例、日期等信息。

标题栏的内容应清晰、准确，便于识别和管理图纸。

3、比例根据图纸所表达的内容和范围，选择合适的比例，如1:100、1:200、1:500 等。

同一套图纸中，尽量采用统一的比例，特殊情况可在图中单独标注。

4、单位统一采用毫米（mm）作为制图单位，确保尺寸的准确性和一致性。

二、图层管理1、图层设置合理设置图层，将不同类型的图形元素（如地形、植物、建筑、道路等）分别放置在不同的图层中。

为每个图层设置明确的名称、颜色和线型，以便于区分和管理。

2、图层顺序按照从上到下的顺序，依次排列地形、建筑、植物、道路等图层，保证图形的显示效果清晰合理。

3、图层锁定与隐藏在绘制过程中，对于已经完成或暂时不需要编辑的图层，可以进行锁定或隐藏，避免误操作。

三、图形绘制1、线条线条的类型（实线、虚线、点划线等）应根据图形的性质和用途进行选择。

线条的宽度应根据比例和表达的重点进行设置，一般粗线用于轮廓线，细线用于细节和标注。

2、字体选用标准的字体样式，如宋体、黑体等，确保字体清晰可读。

标注文字的高度应根据图纸比例和图面大小进行调整，一般为25mm 5mm。

3、尺寸标注尺寸标注应准确、清晰，包括线性尺寸、半径尺寸、角度尺寸等。

标注的位置应合理，不遮挡图形的重要部分，且便于阅读。

4、符号与图例制定统一的符号和图例，用于表示植物、铺装、灯具等元素。

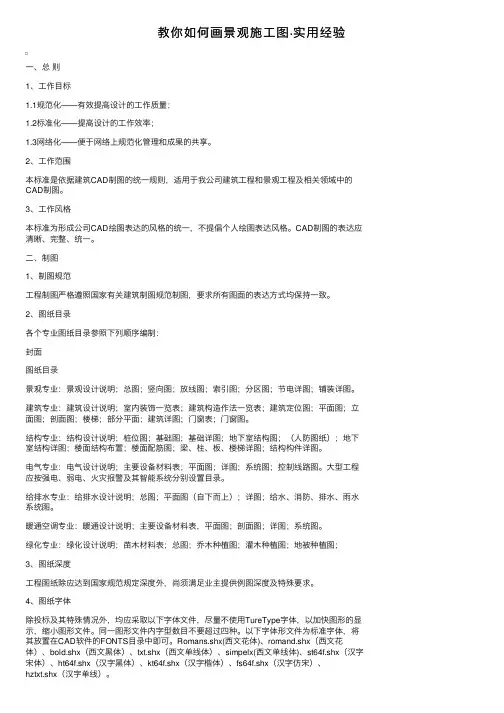

教你如何画景观施⼯图·实⽤经验⼀、总则1、⼯作⽬标1.1规范化——有效提⾼设计的⼯作质量；1.2标准化——提⾼设计的⼯作效率；1.3⽹络化——便于⽹络上规范化管理和成果的共享。

2、⼯作范围本标准是依据建筑CAD制图的统⼀规则，适⽤于我公司建筑⼯程和景观⼯程及相关领域中的CAD制图。

3、⼯作风格本标准为形成公司CAD绘图表达的风格的统⼀，不提倡个⼈绘图表达风格。

CAD制图的表达应清晰、完整、统⼀。

⼆、制图1、制图规范⼯程制图严格遵照国家有关建筑制图规范制图，要求所有图⾯的表达⽅式均保持⼀致。

2、图纸⽬录各个专业图纸⽬录参照下列顺序编制：封⾯图纸⽬录景观专业：景观设计说明；总图；竖向图；放线图；索引图；分区图；节电详图；铺装详图。

建筑专业：建筑设计说明；室内装饰⼀览表；建筑构造作法⼀览表；建筑定位图；平⾯图；⽴⾯图；剖⾯图；楼梯；部分平⾯；建筑详图；门窗表；门窗图。

结构专业：结构设计说明；桩位图；基础图；基础详图；地下室结构图；（⼈防图纸）；地下室结构详图；楼⾯结构布置；楼⾯配筋图；梁、柱、板、楼梯详图；结构构件详图。

电⽓专业：电⽓设计说明；主要设备材料表；平⾯图；详图；系统图；控制线路图。

⼤型⼯程应按强电、弱电、⽕灾报警及其智能系统分别设置⽬录。

给排⽔专业：给排⽔设计说明；总图；平⾯图（⾃下⽽上）；详图；给⽔、消防、排⽔、⾬⽔系统图。

暖通空调专业：暖通设计说明；主要设备材料表，平⾯图；剖⾯图；详图；系统图。

绿化专业：绿化设计说明；苗⽊材料表；总图；乔⽊种植图；灌⽊种植图；地被种植图；3、图纸深度⼯程图纸除应达到国家规范规定深度外，尚须满⾜业主提供例图深度及特殊要求。

4、图纸字体除投标及其特殊情况外，均应采取以下字体⽂件，尽量不使⽤TureType字体，以加快图形的显⽰，缩⼩图形⽂件。

同⼀图形⽂件内字型数⽬不要超过四种。

以下字体形⽂件为标准字体，将其放置在CAD软件的FONTS⽬录中即可。

CAD画施工图经验在建筑、室内设计、机械制造等众多领域，CAD（计算机辅助设计）软件已成为绘制施工图不可或缺的工具。

施工图是工程项目实施的重要依据，其准确性和规范性直接影响到工程的质量和进度。

作为一名有着多年 CAD 绘图经验的从业者，我想在这里和大家分享一些实用的经验和技巧，希望能对初学者有所帮助，也希望能和同行们共同交流和提高。

一、前期准备在开始绘制施工图之前，充分的前期准备是至关重要的。

首先，要对项目有清晰的了解，包括设计意图、功能需求、空间布局等。

仔细研究相关的设计文件、规范标准和技术要求，确保在绘图过程中能够准确地体现设计理念，并符合行业规范。

其次，要根据项目的特点和要求，合理设置 CAD 的绘图环境。

这包括单位、精度、图层、字体、标注样式等。

例如，在建筑施工图中，通常以毫米为单位，精度设置为小数点后两位；而在机械制图中，可能会以微米为单位，精度要求更高。

图层的设置要清晰合理，便于管理和修改不同类型的图形元素，如墙体、门窗、家具等分别放在不同的图层上。

另外，准备好所需的图库和模板也是很有帮助的。

图库可以包括常用的图形符号、构配件、家具等，模板则可以包含图框、标题栏、图例等。

这样可以大大提高绘图效率，减少重复劳动。

二、绘图技巧1、熟练掌握基本绘图命令CAD 提供了丰富的绘图命令，如直线、圆、矩形、多边形等。

要熟练掌握这些基本命令的操作方法和快捷键，能够快速准确地绘制出各种图形。

例如，绘制直线时，可以使用“L”快捷键，输入起点和终点坐标；绘制圆时，可以使用“C”快捷键，指定圆心和半径。

2、合理运用修改命令修改命令在绘图过程中经常用到，如移动、复制、旋转、缩放、修剪、延伸等。

熟练运用这些命令可以对已绘制的图形进行调整和修改，提高绘图效率。

比如，当需要复制多个相同的图形时，可以使用“CO”快捷键进行复制操作。

3、精确捕捉和追踪功能CAD 中的捕捉和追踪功能可以帮助我们精确地定位和绘制图形。

打开捕捉功能，可以准确地捕捉到端点、中点、交点等特殊点；追踪功能则可以沿着一定的路径进行绘制。

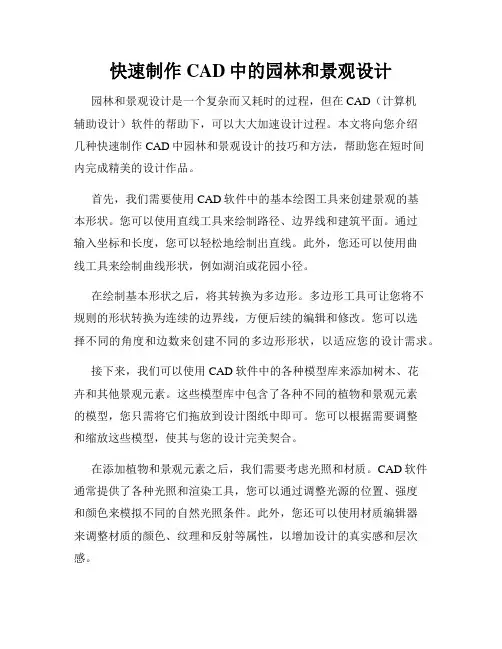

快速制作CAD中的园林和景观设计园林和景观设计是一个复杂而又耗时的过程，但在CAD（计算机辅助设计）软件的帮助下，可以大大加速设计过程。

本文将向您介绍几种快速制作CAD中园林和景观设计的技巧和方法，帮助您在短时间内完成精美的设计作品。

首先，我们需要使用CAD软件中的基本绘图工具来创建景观的基本形状。

您可以使用直线工具来绘制路径、边界线和建筑平面。

通过输入坐标和长度，您可以轻松地绘制出直线。

此外，您还可以使用曲线工具来绘制曲线形状，例如湖泊或花园小径。

在绘制基本形状之后，将其转换为多边形。

多边形工具可让您将不规则的形状转换为连续的边界线，方便后续的编辑和修改。

您可以选择不同的角度和边数来创建不同的多边形形状，以适应您的设计需求。

接下来，我们可以使用CAD软件中的各种模型库来添加树木、花卉和其他景观元素。

这些模型库中包含了各种不同的植物和景观元素的模型，您只需将它们拖放到设计图纸中即可。

您可以根据需要调整和缩放这些模型，使其与您的设计完美契合。

在添加植物和景观元素之后，我们需要考虑光照和材质。

CAD软件通常提供了各种光照和渲染工具，您可以通过调整光源的位置、强度和颜色来模拟不同的自然光照条件。

此外，您还可以使用材质编辑器来调整材质的颜色、纹理和反射等属性，以增加设计的真实感和层次感。

此外，CAD软件还可以帮助您进行设计的时间和空间分析。

通过在设计中添加时间轴和模拟工具，您可以预测植物的生长和景观元素的变化。

例如，您可以观察到不同季节的植物生长状况，从而为您的设计提供更加真实和可行的建议。

最后，当您完成设计时，您可以使用CAD软件中的输出工具将设计导出为图像或视频文件。

这些文件可以用于展示、宣传和分享您的设计作品。

您可以选择不同的文件格式和分辨率，以满足不同需求。

总之，CAD软件是园林和景观设计中不可或缺的工具。

通过利用CAD软件中的绘图工具、模型库、光照和材质编辑器、时间和空间分析以及输出工具，您可以快速制作出精美的园林和景观设计作品。
