锥齿轮参数计算(等顶隙收缩齿)

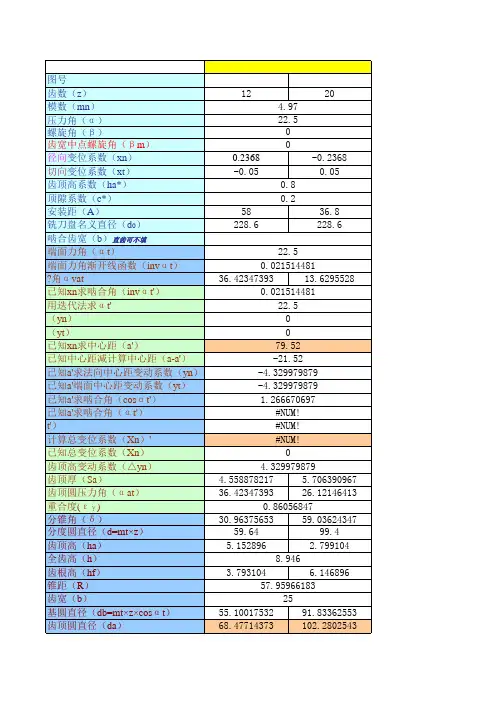

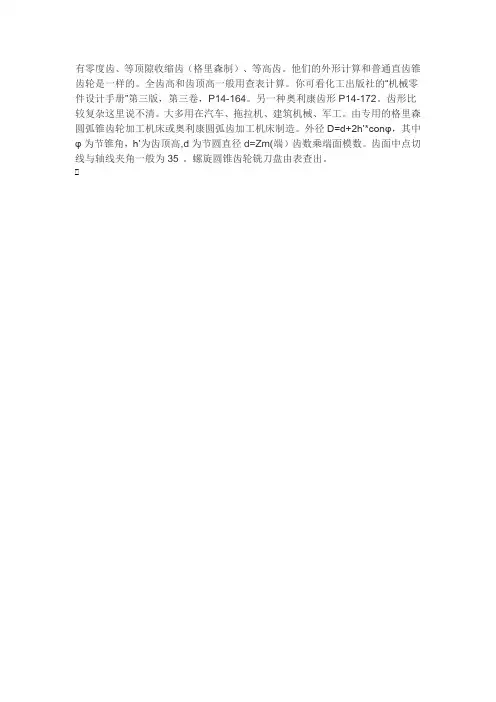

有零度齿、等顶隙收缩齿（格里森制）、等高齿。

他们的外形计算和普通直齿锥齿轮是一样的。

全齿高和齿顶高一般用查表计算。

你可看化工出版社的“机械零件设计手册”第三版，第三卷，P14-164。

另一种奥利康齿形P14-172。

齿形比较复杂这里说不清。

大多用在汽车、拖拉机、建筑机械、军工。

由专用的格里森圆弧锥齿轮加工机床或奥利康圆弧齿加工机床制造。

外径D=d+2h’*conφ，其中φ为节锥角，h’为齿顶高,d为节圆直径d=Zm(端）齿数乘端面模数。

齿面中点切线与轴线夹角一般为35°。

螺旋圆锥齿轮铣刀盘由表查出。

锥齿轮传动计算卡编号：16（弧齿锥齿轮）产品型号：订货号：10026零件件号：①30201②30202计算人 ：计算日期：注：“度.分秒”标注示例 — 56.0638 表示56度6分38秒；35.596 表示35度59分60秒（即36度）。

项目①小轮②大轮几何参数：旋 向右 旋左 旋齿数Z1324大端端面模数m7.5毫米轴交角Σ90度法向压力角αn20度中 点 螺 旋 角βm39度齿宽b30毫米全齿高系数x t 1.888工作齿高系数x w 1.7顶隙 系 数c0.188高度变位系数x0.2756-0.2756切向变位系数x s0.0069-0.0069分度圆直径d97.5毫米180毫米外锥距Ra102.3551毫米毫米分度圆锥角δ28.2635度.分秒61.3325度.分秒顶锥角（等顶隙）δa33.5627度.分秒64.4516度.分秒根锥角δf25.1444度.分秒56.0333度.分秒齿顶高h a8.442毫米 4.308毫米齿根高h f 5.718毫米9.852毫米全齿高h t14.16毫米毫米工作齿高h12.75毫米毫米大端分度圆理论弧齿厚Sa13.893毫米9.669毫米大端顶圆直径d a112.346毫米184.104毫米分锥顶点至轮冠距离A k85.979毫米44.962毫米大端法向弦齿厚S n9.701毫米（单号单面切削法） 6.893毫米大端法向弦齿高H n8.276毫米 4.224毫米重合度ε总 1.714ε纵向 1.221ε端面 1.203较小！大 端 螺 旋 角βa43.0453度.分秒小 端 螺 旋 角βi35.522度.分秒刀盘名义直径选定值Dc190.5毫米公差值：（按 GB11365--89 锥齿轮和准双曲面齿轮精度）精度等级Ⅰ:7Ⅱ:6Ⅲ:6最小法向侧隙种类c法向侧隙公差种类C图样标 注7-6-6c GB 11365--89齿厚上偏差Ess-0.053毫米-0.072毫米齿厚下偏差Esi-0.123毫米-0.167毫米齿厚公差Ts0.07毫米0.095毫米最小法向侧隙jn min0.074毫米最大法向侧隙jn max0.318毫米切向综合公差F'i0.052毫米0.072毫米一齿切向综合公差f'i0.016毫米0.019毫米齿距累积公差F P0.045毫米0.063毫米齿距极限偏差±f pt0.013毫米0.014毫米齿形相对误差的公差f c0.006毫米0.008毫米接触斑（沿齿长）50% 至70%（沿齿高）55% 至75%轴交角极限偏差±EΣ（齿宽中点处的线值）0.032毫米齿坯顶锥母线跳动公差0.025毫米0.03毫米基准端面直径25毫米320毫米齿坯基准端面跳动公差0.025毫米0.015毫米齿坯轮冠距极限偏差-0.075毫米-0.075毫米齿坯顶锥角极限偏差8分8分齿坯尺寸公差轴径IT5GB 1800--79孔径IT6GB 1800--79外径尺寸极限偏差上偏差0下偏差-IT8GB 1800--79承载能力：名义转矩T 250N·m461.54N·m 名义功率P 26.18kW48.33kW 小 轮转速n1000r / min541.67r / min 材质合金钢渗碳淬火支 承 形 式一个是两端支承，另一个是悬臂许用接触应力ζHP1249.99N/mm21249.99N/mm2计算接触应力ζH765.75N/mm2765.75N/mm2接触强度安全系数S H 2.04 2.04许用齿根应力ζFP795.79N/mm2787.75N/mm2计算齿根应力ζF180.16N/mm2175.11N/mm2弯曲强度安全系数S F 3.35 3.41结论意见： ·安全系数过大，造成浪费！·重合度过小！·大端螺旋角大于小端螺旋角，无反向收缩。

弧齿锥齿轮主要参数的测绘计作者: 日期:弧齿锥齿轮主要参数的测绘计算零部件加工部麻俊方弧齿锥齿轮具有承载能力高、运转平稳、噪音低等特点，在汽车行业中得到了广泛的应用。

通常由一对弧齿锥齿轮组成汽车驱动桥主减速器的主要传动机构。

弧齿锥齿轮的设计与测绘计算均比较复杂，下面仅介绍几种主要参数的测绘计算方法。

1.轴交角一对弧齿锥齿轮副的住从动齿轮中心轴线交于一点。

轴线间的交角刀可成任意角度，但在绝大多数汽车驱动桥上，主减速齿轮副都采用90°相交的布置。

2.齿制渐开线锥齿轮的齿制很多，多达40多种，我国常用的齿制有Gleason（格利森）制、Oerlikon（奥利康）制、Kingelnberg（克林贝格）制三种。

其中应用最广泛也是最常见到的是Gleaso n（格利森）制弧齿锥齿轮。

不同的齿制，对应不同的参数计算方法与计算公式，在测量齿轮时一定要注意区分。

3•模数弧齿锥齿轮模数是一个变值，由大端向小端与锥距成比例缩小，通常以大端面模数叫来计算。

GB12368-9C规定了锥齿轮大端端面模数，其中以》1为例，有1、1.125、1.375、1.5、1.75、2等等。

但是所测量的齿轮模数不一定为整数，也不一定符合标准模数系列。

对于模数的测绘与计算，有以下方式：1. 由测量的锥距R,可初步估算锥齿轮的大端模数 叫h(用深度尺来测量)加以复核。

对于等顶隙收缩齿(格里森制)，齿顶高系数ha = 0.85,顶隙系*数C *=0.188则齿高 h=(2 ha +C *)m 。

*由此得出模数m=h(2ha +C *),进而复核模数m s 。

tm s—2.测量出锥齿轮的周节t ，根据公式 来进行计算，这种方法要求测量数据准 确无误，且被测绘齿轮无磨损现象。

3. 由齿顶圆直径反求模数。

首先测绘出齿顶圆的直径尺寸，利用齿顶圆计算公式，然 后反求模数。

所使用的反求公式为4. 由刀顶距的数值计算模数。

弧齿锥齿轮铣刀盘的刀顶距W 叫席2式中ms—大端模数的估算数值;1 0.5— L e ；R因为2 Z2 ^ 、、， ,于是便可确定锥齿轮大端模数m 2R人『云。

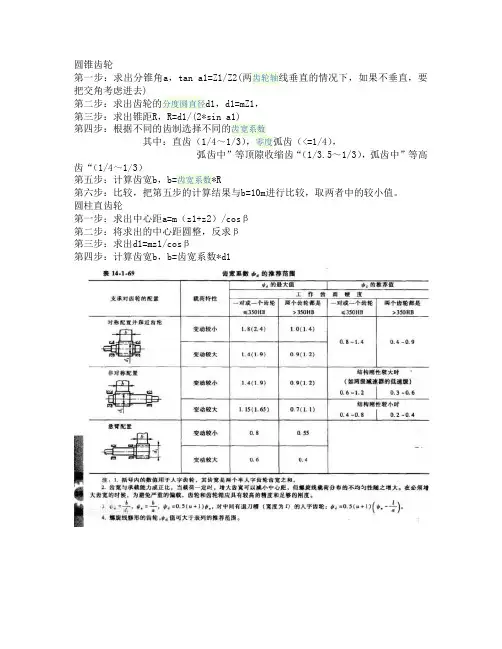

圆锥齿轮
第一步：求出分锥角a，tan a1=Z1/Z2(两齿轮轴线垂直的情况下，如果不垂直，要把交角考虑进去)
第二步：求出齿轮的分度圆直径d1，d1=mZ1，
第三步：求出锥距R，R=d1/(2*sin a1)
第四步：根据不同的齿制选择不同的齿宽系数
其中：直齿（1/4～1/3），零度弧齿（<=1/4），
弧齿中”等顶隙收缩齿“（1/3.5～1/3），弧齿中”等高齿“（1/4～1/3）
第五步：计算齿宽b，b=齿宽系数*R
第六步：比较，把第五步的计算结果与b=10m进行比较，取两者中的较小值。

圆柱直齿轮
第一步：求出中心距a=m（z1+z2）/cosβ
第二步：将求出的中心距圆整，反求β
第三步：求出d1=mz1/cosβ
第四步：计算齿宽b，b=齿宽系数*d1。

圆弧齿锥齿轮计算公式圆弧齿锥齿轮计算公式：1大端分度圆dd1=Z1m,d2=Z2m2分锥角δδ1=arctan(Z1/Z2),δ2=90-δ13锥距RR=d1/2sinδ1=d2/2sinδ24齿距pp=πm5齿高hh=(2ha*+c*)m6齿顶高haha=(ha*+x)m7齿根高hfhf=(ha*+c*-x)m8顶隙cc=c*m9齿根角θfθf1=arctg(hf1/R),θf2=arctg(hf2/R) 10齿顶角θaθa1=θf2,θa2=θf1(等顶隙收缩齿)顶锥角δaδa1=δ1+θf2,δa2=δ2+θf112根锥角δfδf1=δ1-θf1,δf2=δ2-θf213顶圆直径dada1=d1+2ha1cosδ1,da2=d2+2ha2cosδ2, 14分锥顶点至轮冠距离AkAk1=d2/2-ha1sinδ1,=d1/2-ha2sinδ215齿宽中点分度圆直径dmdm1=d1-bsinδ1,dm2=d2-bsinδ216齿宽中点模数mmmm=dm1/z1=dm2/z217中点分度圆法向齿厚smnsmn=(0.5πcosβm+2xtanα+xt)mm18中点法向齿厚半角ψmnψmn=smnsinδcos2βm/dm19中点分圆法向弦齿厚smnsmn=smn(1-ψmn2/6)20中点分圆法向弦齿高hamham=ha-btanθa/2+smnψmn/421当量齿数ZvZv=Z/cosδcos3βm端面重合度εαεα=[Z1(tanαvat1-tanαt)/cosδ1+Z2(tanαvat2-tanαt)/cosδ2]/2π其中:tanαt=(tanα/cosβm)cosαvat=[Zcosαt/(Z+2(ha*+x)cosδ)]εα=1.29723齿线重合度εβεβ=btanβmπ/mm24总重合度ε=(εα2+εβ2)1/2关于弧半径：求扇形弧半径扇形弧即指整个圆圈中的一部分。

通常的已知条件是由水平线除２组成的大边和以垂直线组成的小边。

锥齿轮设计计算说明书一：初步设计1，已知条件该齿轮组是用于螺纹安装的，使用转速相当低（手拧一字扳手的速度），主要起变向作用。

初定小齿轮Z1=8（材料40Cr ，精度GB8级）、大齿轮Z2=16（材料45#，精度GB8级），齿数比u=i=Z2÷Z1=16÷8=2。

2，初定力矩设定一字槽扳手手柄处直径为￠20mm 、拧扳手所需要的力为50N 。

根据公式M=FL （图1-1）可得：M=10×10-3×50 N ·m=0.5 N ·m3，载荷系数K=K A ·K V ·K α·K β通过查表得：使用系数：K A =1 、动载系数：K V =1齿间载荷分配系数：K α=1 、齿向载荷分配系数：K β=1则K=1×1×1×1.2=1.24，估算齿轮许用接触应力：''lim 'HH HP s σσ=查图得'lim H σ=900N/mm 2 , 初定安全系数'H S =1.1'HPσ=900÷1.1 N/mm 2 =818.18 N/mm 25，估算 3'1'11951HPe u KT d σ≥ =14.925mm二：几何计算1， 分锥角：211arctan Z Z =δ=26.565°， 12arctan 2Z Z =δ=63.435°2， 大端模数：1'1Z d m e e ==1.8656（查表取m e =1.75）3， 大端分度圆直径：d e1=Z 1m e =8×1.75=14mm , d e2=Z 2m e =16×1.75=28mm4， 外锥距：11sin 2/δe e d R ==14÷2sin26.565°=12.516mm5， 齿宽系数：￠R =0.3 (一般取0.25-0.35)6， 齿宽：b=￠R Re=0.3×12.516=3.7548mm ，圆整后取整数4实际齿宽系数￠R =b/Re=4÷12.516=0.327, 中点模数：m m = m e (1-0.5￠R )=1.75(1-0.5×0.32)=1.47mm8, 中点分度圆直径：d m1=d e1(1-0.5￠R )=14(1-0.5×0.32)=11.76mmd m2=d e2(1-0.5￠R )=28(1-0.5×0.32)=23.52mm9, 顶隙：C=C *m e =0.2×1.75=0.35mm (C *查GB12369-1990齿制C *=0.2)10，切向变位系数：x t1=0 , x t2=0图1-111，高变位系数：x 1=0 ,x 2=012，大端齿顶高：h a1=(1+x 1)m e =1.75mm , h a2=(1+x 1) m e =1.75mm13，大端齿根高：h f1=(1+C *- x 1)m e =2.1mm ，h f2=(1+C *- x 2)m e =2.1mm14，全齿高：h=(2+ C *)m e =3.85mm15，齿根高：==e f f R h 11arctan θ9.5°，21f f θθ==9.5°16，齿顶角：θa1=θf2=9.5°, θa2=θf1=9.5°(采用等顶隙收缩齿) 17，顶锥角：δa1=δ1+θa1=36.065°, δa2=δ2+θa2=72.935°18，根锥角：δf1=δ1-θf1=17.065°, δf2=δ2-θf2=53.935°19，大端齿顶圆直径：d ae1=d e1+2h a1cos δ1=17.1304mm , d ae2=d e2+2h a2cos δ2=29.5645mm 20，冠顶距：1121sin 2δa e k h d A -==13.21775mm ，2212sin 2δa e k h d A -==5.4348mm 21，大端分度圆弧齿厚：s 1= m e (π/2+2x 1tan α+x t1)=2.7475mm , s 2=πm e - s 1=2.7475mm22，大端分度圆弦齿厚：=-=)61(212111e d s s s 2.73mm , =-=)61(222222e d s s s 2.743mm 23，大端分度圆弦齿高：=+=1121114cos e a d s h h δ 1.87mm ,=+=2222224cos e a d s h h δ 1.78mm 24，当量齿数：==111cos δz z v 8.9445（小于直齿圆柱齿轮的根切齿数17，但其工作载荷平稳、转速极小、安装空间小，故不做调整。
