悬索桥概述

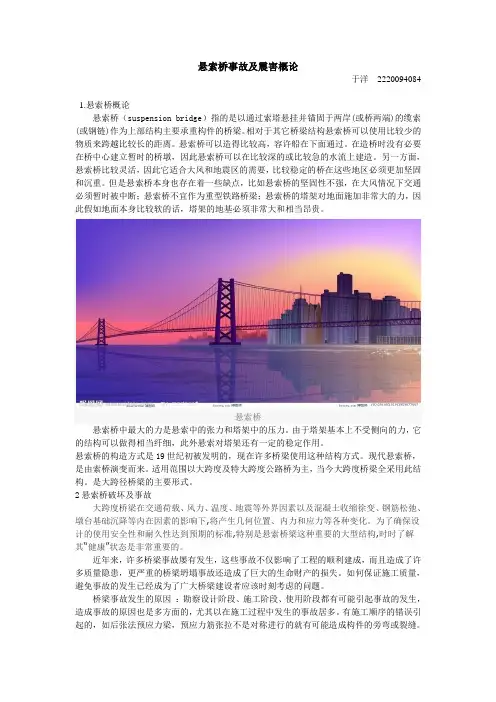

悬索桥事故及震害概论于洋22200940841.悬索桥概论悬索桥（suspension bridge）指的是以通过索塔悬挂并锚固于两岸(或桥两端)的缆索(或钢链)作为上部结构主要承重构件的桥梁。

相对于其它桥梁结构悬索桥可以使用比较少的物质来跨越比较长的距离。

悬索桥可以造得比较高，容许船在下面通过。

在造桥时没有必要在桥中心建立暂时的桥墩，因此悬索桥可以在比较深的或比较急的水流上建造。

另一方面，悬索桥比较灵活，因此它适合大风和地震区的需要，比较稳定的桥在这些地区必须更加坚固和沉重。

但是悬索桥本身也存在着一些缺点，比如悬索桥的坚固性不强，在大风情况下交通必须暂时被中断；悬索桥不宜作为重型铁路桥梁；悬索桥的塔架对地面施加非常大的力，因此假如地面本身比较软的话，塔架的地基必须非常大和相当昂贵。

悬索桥悬索桥中最大的力是悬索中的张力和塔架中的压力。

由于塔架基本上不受侧向的力，它的结构可以做得相当纤细，此外悬索对塔架还有一定的稳定作用。

悬索桥的构造方式是19世纪初被发明的，现在许多桥梁使用这种结构方式。

现代悬索桥，是由索桥演变而来。

适用范围以大跨度及特大跨度公路桥为主，当今大跨度桥梁全采用此结构。

是大跨径桥梁的主要形式。

2悬索桥破坏及事故大跨度桥梁在交通荷载、风力、温度、地震等外界因素以及混凝土收缩徐变、钢筋松弛、墩台基础沉降等内在因素的影响下,将产生几何位置、内力和应力等各种变化。

为了确保设计的使用安全性和耐久性达到预期的标准,特别是悬索桥梁这种重要的大型结构,时时了解其“健康”状态是非常重要的。

近年来，许多桥梁事故屡有发生，这些事故不仅影响了工程的顺利建成，而且造成了许多质量隐患，更严重的桥梁坍塌事故还造成了巨大的生命财产的损失。

如何保证施工质量，避免事故的发生已经成为了广大桥梁建设者应该时刻考虑的问题。

桥梁事故发生的原因：勘察设计阶段、施工阶段、使用阶段都有可能引起事故的发生，造成事故的原因也是多方面的，尤其以在施工过程中发生的事故居多。

悬索桥是一种以悬挂在主缆上的悬挂索为主要构件的桥梁，其独特的结构和设计使得其具有更高的跨度和承载能力。

以下是一份悬索桥手册，包括悬索桥的基本概念、结构特点、施工流程和维护保养等方面。

1. 基本概念悬索桥是一种以悬挂在主缆上的悬挂索为主要构件的桥梁，悬挂索负责承受桥面荷载，并将荷载传递给主缆，再由主缆传递到桥墩或锚墩上，从而实现桥梁的支撑和承载。

2. 结构特点悬索桥具有以下结构特点：-悬挂索：悬挂索是悬索桥最重要的构件，其长度约为桥面长度的一半或三分之二。

悬挂索通过加劲肋与桥面连接，负责承受桥面荷载，并将荷载传递给主缆。

-主缆：主缆是悬索桥的主要支撑结构，由多根钢缆或钢索组成。

主缆通过锚固在两端的桥墩或锚墩上，将荷载传递到地基。

-锚固系统：锚固系统是将主缆牢固地连接到桥墩或锚墩上的结构体系。

锚固系统需要具备足够的强度和可靠性，以保证主缆在荷载作用下不会发生滑移或断裂。

-桥面：悬索桥的桥面一般为钢结构或混凝土结构，负责承受行车荷载并平稳地传递给悬挂索。

-塔柱：塔柱是悬索桥中起支撑和衔接作用的重要构件，通常由钢筋混凝土或钢结构建成。

3. 施工流程悬索桥的施工流程一般包括以下步骤：-前期准备：包括选址、勘测、设计、审批等工作。

-基础施工：主要包括桥墩或锚墩的施工，包括桩基开挖、模板安装、混凝土浇筑等。

-主缆构造：主缆是悬索桥的核心结构之一，其施工需要精密的计算和组织。

主缆一般采用预应力混凝土或钢缆构造，施工过程中需要注意材料的选择、钢缆的张拉、预应力控制等问题。

-悬挂索构造：悬挂索是悬索桥的主要承载结构，其构造需要根据设计要求和实际情况进行精密计算和组织。

悬挂索一般由钢缆或钢索构成，需要进行精密的张拉和定位。

-桥面施工：桥面的施工一般采用钢结构或混凝土结构，包括桥面板、加劲肋以及道路铺装等。

4. 维护保养悬索桥的维护保养需要注意以下几个方面：-定期检查：定期对悬挂索、主缆、桥墩等结构进行检查，及时发现并处理可能存在的问题。

悬索桥重点关键和难点分项工程的应对措施2023-10-27contents •悬索桥概述•重点关键分项工程•难点分项工程•应对措施•工程实例•总结与展望目录01悬索桥概述悬索桥的定义悬索桥是一种大跨度桥梁，以悬挂在两个高塔上的主缆为主要承重结构，利用主缆的拉力来承受荷载。

悬索桥的特点悬索桥具有跨度大、自重轻、承载能力强、结构简单、造型美观等特点，是现代桥梁工程中重要的结构形式之一。

悬索桥的定义与特点悬索桥的历史悬索桥起源于古代，早在公元前14世纪，古埃及人就开始建造悬索桥，此后逐渐在全世界得到发展。

悬索桥的发展随着材料科学和施工技术的进步，悬索桥得到了不断的发展和完善。

现代悬索桥在跨度、承载能力、施工难度等方面都有了显著的提升。

悬索桥的历史与发展悬索桥具有跨度大、自重轻、承载能力强、结构简单、造型美观等优点，适合用于跨越深谷、大江大河等复杂地形条件。

优点悬索桥的缺点包括施工难度大、对材料要求高、抗风能力相对较弱等。

在建造过程中需要解决的关键技术和问题包括高塔的稳定性、主缆的制造和安装、吊装等。

缺点悬索桥的优缺点02重点关键分项工程总结词主缆是悬索桥的主要受力构件，直接影响到桥梁的整体性能和安全。

详细描述主缆由多股钢丝组成，施工过程中需要确保钢丝的强度和韧性，同时要防止钢丝的锈蚀和磨损。

为了确保主缆的稳定性，需要精确计算主缆的长度和垂度，并采取有效的架设和固定措施。

总结词吊索是连接主缆和钢箱梁的关键构件，其性能直接影响到桥梁的承载能力和稳定性。

详细描述吊索工程需要选择高强度、低松弛、抗疲劳的钢丝，并采用专业的加工和安装方法，确保其精度和稳定性。

同时，吊索的长度和跨度也需要精确计算和调整，以适应不同的施工环境和桥梁结构。

钢箱梁是悬索桥的主要承载构件，其质量和稳定性对桥梁的性能和安全至关重要。

详细描述钢箱梁工程需要采用高强度、高质量的钢材，并进行精确的加工和焊接。

在安装过程中，需要采取有效的支撑和固定措施，确保钢箱梁的位置和稳定性。

悬索桥的名词解释悬索桥作为一种重要的桥梁结构，可以追溯到古代的索桥和吊桥。

它是一种通过悬挂在主横梁（主塔或主墩）上的吊索或钢缆来支撑主梁或桥面的桥梁类型。

悬索桥的设计独特，具有许多独立的悬索，每个悬索支撑着一个悬挂桥面的小梁，它们与主横梁相连。

本文将对悬索桥的结构原理、历史和现代运用进行解释。

一、悬索桥的结构原理悬索桥的结构原理可以简单概括为“荷载由悬索承受、主梁承担，通过主塔或主墩传递至基础”，这种结构使得悬索桥在跨越大距离时具有很大的优势。

悬索桥所采用的启樑种类包括斜拉桥、单索斜拉桥、多索斜拉桥等。

最常见的悬索桥是单塔或多塔的悬索桥，其中主梁和悬索形成了一个受拉伸力作用的三角形结构。

悬索桥还包括悬索、主梁和桥塔等组成部分。

二、悬索桥的历史悬索桥的历史可以追溯到公元前2000年的中国。

早在商朝，我国古代工匠们就开始建造用悬挂方式跨越河流的桥梁。

据文献记载，赵国工匠李之荣设计了我国著名的古长江悬索桥——赵州桥。

在古罗马时期，罗马人也开始建造各式各样的悬索桥。

而现代的悬索桥则在18世纪末到19世纪初开始崛起。

世界上第一座现代悬索桥是建于英国的珀思悬索桥。

三、现代悬索桥的运用悬索桥在现代被广泛用于大型跨海、河流以及深谷的桥梁跨越。

世界上最长的悬索桥是中国的杭州湾跨海大桥，全长约36.7公里，它连接了浙江宁波和上海嘉兴，大大缩短了两地的交通时间。

此外，美国的金门大桥、澳大利亚的悉尼海港大桥等世界著名的悬索桥也在各自地区担负着重要的桥梁交通功能。

悬索桥不仅在交通方面起到重要作用，其独特的结构和美学价值也使其成为一种重要的建筑艺术形式。

例如，中国的云南元阳梯田悬索桥和美国的冲绳县立図書館悬索桥等，以其精美的造型和独特的设计成为当地的重要旅游景点。

四、悬索桥的优缺点悬索桥作为一种重要的桥梁类型，具有许多优点。

首先，悬索桥可以跨越大距离，而不需要中间支撑，这种能力使得它在建造长跨度桥梁中具有优势。

其次，悬索桥的结构使得其具有较好的稳定性和抗风性能。

悬索桥名词解释悬索桥也就是吊桥，它是在河流两岸拉起悬空的缆索，靠缆索把桥面悬吊起来。

吊桥已有很久的历史了，我国古代就有用竹、藤编成吊桥，跨越深谷、河流，至明代时已用铁链建成霁虹桥。

现代悬索桥采用高强度钢索，充分利用了钢材的抗拉性能，并因桥梁的跨度大、自重小、材料省、施工方便等优点而颇受欢迎。

如目前世界上跨度最大的悬索桥——日本四国岛同本州岛间的明石海峡大桥，跨度达到1990米。

现代悬索桥由塔架、缆索、吊杆、锚碇等组成，造桥方式一目了然：河流两岸竖起高高的塔架，塔架上端挂起缆索，缆索两端跨过塔顶后，在两岸的地面上锚固，粗大而坚韧的缆索上垂直挂下许多吊杆，用来悬吊起桥面结构。

塔架已由早期的石塔改为现在的钢塔，有时也用钢筋混凝土来制造塔架，塔的下端固定在桥墩上。

目前通常用钢丝绳组成粗大的缆索。

有趣的是，当桥体跨度较大（如超过750米）时，钢缆大都采用“空中编缆法”就地制作。

这是由于钢缆十分沉重，如果预先编制再起重到高塔上，会给施工带来很大困难。

例如建于1936年的美国旧金山金门大桥，跨度1280米，钢塔高227米。

它的缆索绞合成以后的直径达到92。

7厘米，总重约11000吨，要把它架到200多米的高空当然十分困难了，而用“空中编缆法”就能解决这个难题。

这种方法是由美国早期著名悬索桥设计工程师J。

A。

罗布林发明的。

使用又粗又重的悬索，是为了有足够的承受力来吊起巨大的桥面。

缆索并不是固定在局局的塔架上的，而是跨过塔架，固定在桥两侧的地面上。

在桥两岸的岩石层中打凿出坑洞或隧道，然后把固定缆索的构件放入隧道后再浇实混凝土;或者在没有岩石层时灌制巨大的混凝土块，依靠其重力和摩擦力来“拉住”缆索。

我国在1940年于滇缅公路跨越澜沧江段，建造过跨度135米的悬索桥；1985年又在西藏建成了跨度为415米的达孜拉萨河悬索桥。

NO.8--悬索桥2007-08-05 09:371,悬索桥的概念位於美国旧金山的金门大桥，是非常典型的悬索桥设计。

悬索桥是桥梁的一种，悬索桥的主要承力部分是桥两端的两根塔架，在这两根塔架间的悬索拉住桥的桥面。

为了保障悬索桥的稳定性，两根塔架外的另一面也有悬索，这些悬索保障塔架本身受的力是垂直向下的。

这些悬索连接到桥两端埋在地里的锚锭中。

有些悬索桥的塔架外还有两个小一些的桥面，它们可以由小一些的悬索拉住，或由主索拉住。

悬索桥的构造方式是19世纪初被发明的，现在许多桥梁使用这种结构方式。

优点相对于其它桥梁结构悬索桥可以使用比较少的物质来跨越比较长的距离。

悬索桥可以造得比较高，容许船在下面通过，在造桥时没有必要在桥中心建立暂时的桥墩，因此悬索桥可以在比较深的或比较急的水流上建造。

悬索桥比较灵活，因此它适合大风和地震区的需要，比较稳定的桥在这些地区必须更加坚固和沉重缺点悬索桥的坚固性不强，在大风情况下交通必须暂时被中断悬索桥不宜作为重型铁路桥梁悬索桥的塔架对地面施加非常大的力，因此假如地面本身比较软的话，塔架的地基必须非常大和相当昂贵结构分析悬索桥中最大的力是悬索中的张力和塔架中的压力。

由于塔架基本上不受侧向的力，它的结构可以做得相当纤细，此外悬索对塔架还有一定的稳定作用。

假如在计算时忽视悬索的重量的话，那么悬索形成一个双曲线。

这样计算悬索桥的过程就变得非常简单了。

悬索老的悬索桥的悬索一般是铁链或联在一起的铁棍。

现代的悬索一般是多股的钢筋。

建筑过程假如塔架要建在水上的话，在塔架要站立的地方首先要使用沉箱来排挤软的地层，来建立一个固定的地基。

假如下面的岩石层非常深无法用沉箱达到的话那么要使用深钻的方式达到岩石层或建立非常大的人造的混凝土地基。

这个地基一直要延伸出水面。

假如塔架要建在陆地上，它的地基必须非常深，在地基上用混凝土、巨石和钢结构建立桥墩。

有些桥的桥墩是桥面的一部分，在这种情况下桥墩的高度至少要达到桥面的高度。

悬索桥编辑[xuán suǒ qiáo]悬索桥，又名吊桥（suspension bridge）指的是以通过索塔悬挂并锚固于两岸（或桥两端）的缆索（或钢链）作为上部结构主要承重构件的桥梁。

其缆索几何形状由力的平衡条件决定，一般接近抛物线。

从缆索垂下许多吊杆，把桥面吊住，在桥面和吊杆之间常设臵加劲梁，同缆索形成组合体系，以减小活载所引起的挠度变形。

中文名悬索桥别名吊桥英文名suspension bridge发明时间19世纪初被发明的适用范围以大跨度及特大跨度公路桥为主缺点刚度小，容易产生振动目录1原理2结构3性能4特点5历史6建造方法7主要案例▪历史回顾▪受力分析▪施工工艺▪主要问题▪影响分析8世界排名1原理编辑悬索桥中最大的力是悬索中的张力和塔架中的压力。

由于塔架基本上不受侧向的力，它的结构可以做得相当纤细，此外悬索对塔架还有一定的稳定作用。

假如在计算时忽视悬索的重量的话，那么悬索形成一个双曲线。

这样计算悬索桥的过程就变得非常简单了。

老的悬索桥的悬索一般是铁链或联在一起的铁棍。

现代的悬索一般是多股的高强钢丝。

2结构编辑悬索桥的构造方式是19世纪初被发明的，许多桥梁使用这种结构方式。

现代悬索桥，是由索桥演变而来。

适用范围以大跨度及特大跨度公路桥为主，当今大跨度桥梁悬索桥悬索桥全采用此结构。

是大跨径桥梁的主要形式。

悬索桥是以承受拉力的缆索或链索作为主要承重构件的桥梁，由悬索、索塔、锚碇、吊杆、桥面系等部分组成。

悬索桥的主要承重构件是悬索，它主要承受拉力，一般用抗拉强度高的钢材（钢丝、钢缆等）制作。

由于悬索桥可以充分利用材料的强度，并具有用料省、自重轻的特点，因此悬索桥在各种体系桥梁中的跨越能力最大，跨径可以达到1000米以上。

1998年建成的日本明石海峡桥的跨径为1991米，是目前世界上跨径最大的桥梁。

悬索桥的主要缺点是刚度小，在荷载作用下容易产生较大的挠度和振动，需注意采取相应的措施。

1 历史的回顾悬索桥是目前跨越能力最强的桥型，900m以上跨度的桥梁都是悬索桥。

中国是悬索桥的故乡，迄今至少3000年的历史。

在四川省远在公元前250年蜀太守李冰在四川都江堰上建成的朱索桥跨越河流宽度达320m。

据记载我国唐代中期就从藤索、竹索发展到用铁链建造悬索桥，而西方在16世纪才开始建造铁链悬索桥，比我国晚了近千年。

最著名的四川大渡河上的铁索桥, 跨径达104 m，宽约2.8m，建于清康熙45年(公元1696年)，45年后才在英国出现一座跨径仅21.34 m的铁索桥。

现代悬索桥随着西方产业革命的进展，早在19世纪就开始建设了，最著名当数英国于1826年建成的门纳衣（Menai）桥，跨径176 m。

真正用钢丝作为主缆的悬索桥，是1834年在瑞士弗里堡建成的跨径达273 m 的大吊桥。

到19世纪中叶以后, 美国成为悬索桥的中心。

天才的桥梁工程师罗勃林（J. Roebling）建成多座有名的悬索桥，其中最著名的是1883年在纽约东河上建成的布洛克林（Brooklyn）桥，跨径达到486m，这就是19世纪世界上最大跨径的悬索桥。

2 悬索桥的组成悬索桥是以悬索桥，又名吊（suspension bridge）指的是以通过索塔悬挂并锚固于两岸（或桥两端）的缆索（或钢链）作为上部结构主要承重构件的桥梁。

其缆索几何形状由力的平衡条件决定，一般接近抛物线。

悬索桥由桥塔（包括基础）、主缆（也称大缆）、加劲梁、锚啶、吊索（也称吊杆）、鞍座及桥面结构等几部分组成。

图一悬索桥3 悬索桥的基本类型3.1 按主缆的锚固形式分类悬索桥按主缆的锚固形式分有地锚式和自锚式两类。

绝大多数悬索桥，特别是大跨径的悬索桥，都采用地锚式锚固主缆，即主缆的拉力由桥两端部的重力式锚啶或隧道式锚啶传递给地基。

因此在锚啶处一般要求地基具有较大的承载力，最好有良好的岩层作持力地基。

悬索桥有时也可以采用自锚的形式锚固主缆，而不需要单独设置锚啶。

自锚式悬索桥的主缆拉力直接传递给它的加劲梁来承受。
