初中物理滑动变阻器变化范围练习题

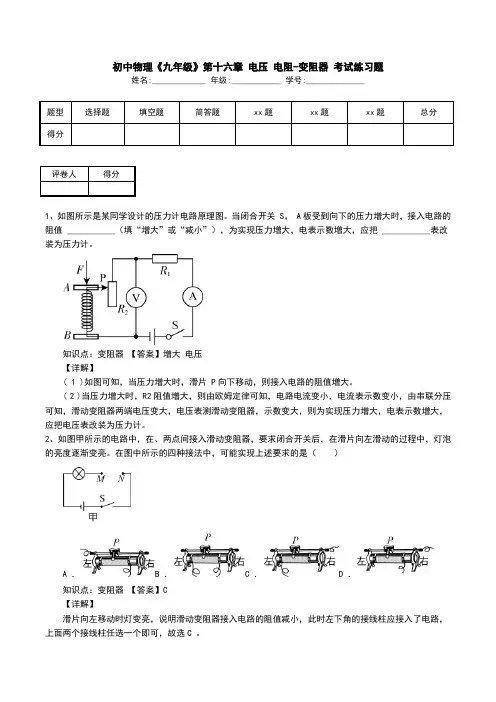

初中物理《九年级》第十六章电压电阻-变阻器考试练习题姓名:_____________ 年级:____________ 学号:______________题型选择题填空题简答题xx题xx题xx题总分得分评卷人得分1、如图所示是某同学设计的压力计电路原理图。

当闭合开关 S， A板受到向下的压力增大时，接入电路的阻值 ___________（填“增大”或“减小”），为实现压力增大，电表示数增大，应把 ___________表改装为压力计。

知识点：变阻器【答案】增大电压【详解】( 1 )如图可知，当压力增大时，滑片 P向下移动，则接入电路的阻值增大。

( 2 )当压力增大时，R2阻值增大，则由欧姆定律可知，电路电流变小，电流表示数变小，由串联分压可知，滑动变阻器两端电压变大，电压表测滑动变阻器，示数变大，则为实现压力增大，电表示数增大，应把电压表改装为压力计。

2、如图甲所示的电路中，在、两点间接入滑动变阻器，要求闭合开关后，在滑片向左滑动的过程中，灯泡的亮度逐渐变亮。

在图中所示的四种接法中，可能实现上述要求的是（）A ．B ．C ．D ．知识点：变阻器【答案】C【详解】滑片向左移动时灯变亮，说明滑动变阻器接入电路的阻值减小，此时左下角的接线柱应接入了电路，上面两个接线柱任选一个即可，故选C 。

3、如图所示，是一科技创新小组同学们设计的水位计工作原理图，绝缘浮子随水位的升降带动滑动变阻器的金属滑杆升降，通过电压表显示的数据来反应水位升降情况。

水位最低时，滑杆位于的端处。

是一个指示灯，电路各部分接触良好，不计导线电阻。

当水位上升时，连入电路的电阻 ___________（填“变大”“变小”或者“不变”），电压表示数 ___________（填“变大”“变小”或l 知识点：变阻器【答案】电能/ 电功 2505【详解】[1] 电能表盘上标有“ kW·h ”，它是电能的单位，所以它是用来测电能（电功）的仪表。

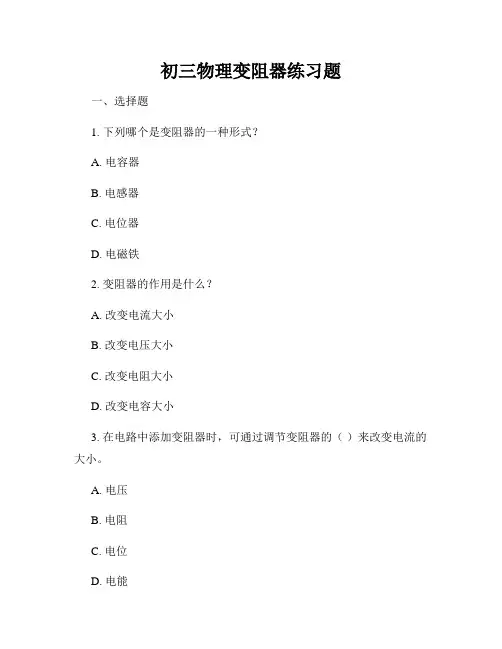

初三物理变阻器练习题一、选择题1. 下列哪个是变阻器的一种形式？A. 电容器B. 电感器C. 电位器D. 电磁铁2. 变阻器的作用是什么？A. 改变电流大小B. 改变电压大小C. 改变电阻大小D. 改变电容大小3. 在电路中添加变阻器时，可通过调节变阻器的（）来改变电流的大小。

A. 电压B. 电阻C. 电位D. 电能4. 下列说法正确的是：A. 电阻值越大，通过它的电流越小B. 电阻值越大，通过它的电压越大C. 电阻值越小，通过它的电流越大D. 电阻值越小，通过它的电压越小5. 变阻器的两端电压为12伏，通过它的电流为2安，求变阻器的阻值。

A. 6欧B. 8欧C. 10欧D. 24欧二、填空题1. 变阻器是一种可以调节电阻大小的（）。

2. 当供电电压保持不变时，通过变阻器的电流越大，它的电阻值会（）。

3. 当供电电流保持不变时，增大变阻器的电阻值可以使通过它的电压（）。

4. 变阻器的两端电压为15伏，通过它的电流为3安，求变阻器的阻值为（）欧。

5. 当变阻器的电阻值越小时，调节变阻器的效果越（）。

三、计算题1. 一个变阻器的阻值为8欧，供电电压为12伏，求通过它的电流大小。

2. 一个变阻器的阻值为5欧，通过它的电流为1.5安，求两端的电压大小。

3. 若变阻器的阻值为30欧，通过它的电流为4安，求两端的电压大小。

四、应用题假设你正在组装一个音响设备，需要使用一个变阻器来调节音量。

请你根据以下要求选择合适的变阻器：1. 音响设备的工作电压为24伏。

2. 想要实现的音量范围为0到10，该范围对应的电压为0到20伏。

3. 希望每个音量级别之间电压的变化是均匀的。

请你选出合适的变阻器，并说明你的选择原因。

总结：本文主要介绍了初三物理中与变阻器相关的知识点，包括选择题、填空题、计算题和应用题。

通过对变阻器的作用、调节电流、调节电压以及计算阻值等方面的讨论，帮助读者更好地理解和掌握变阻器的原理和应用。

希望通过这些练习题的学习，能够加深对物理知识的理解，并提升解题技巧。

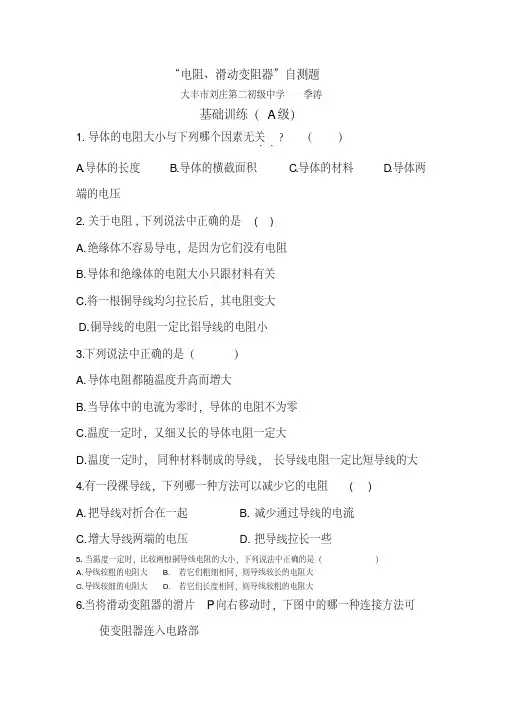

“电阻、滑动变阻器”自测题
大丰市刘庄第二初级中学季涛
基础训练（A级）
1.导体的电阻大小与下列哪个因素无关．．？（）
A.导体的长度
B.导体的横截面积
C.导体的材料
D.导体两端的电压
2.关于电阻,下列说法中正确的是 ( )
A.绝缘体不容易导电，是因为它们没有电阻
B.导体和绝缘体的电阻大小只跟材料有关
C.将一根铜导线均匀拉长后，其电阻变大
D.铜导线的电阻一定比铝导线的电阻小
3.下列说法中正确的是（）
A.导体电阻都随温度升高而增大
B.当导体中的电流为零时，导体的电阻不为零
C.温度一定时，又细又长的导体电阻一定大
D.温度一定时，同种材料制成的导线，长导线电阻一定比短导线的大
4.有一段裸导线，下列哪一种方法可以减少它的电阻 ( )
A.把导线对折合在一起
B.减少通过导线的电流
C.增大导线两端的电压
D.把导线拉长一些
5.当温度一定时，比较两根铜导线电阻的大小，下列说法中正确的是（）
A.导线较粗的电阻大
B.若它们粗细相同，则导线较长的电阻大
C.导线较细的电阻大
D.若它们长度相同，则导线较粗的电阻大
6.当将滑动变阻器的滑片P向右移动时，下图中的哪一种连接方法可
使变阻器连入电路部。

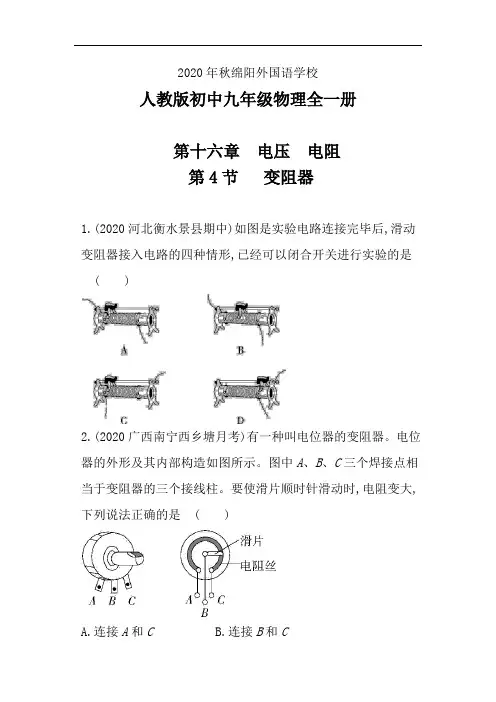

2020年秋绵阳外国语学校人教版初中九年级物理全一册第十六章电压电阻第4节变阻器1.(2020河北衡水景县期中)如图是实验电路连接完毕后,滑动变阻器接入电路的四种情形,已经可以闭合开关进行实验的是 ( )2.(2020广西南宁西乡塘月考)有一种叫电位器的变阻器。

电位器的外形及其内部构造如图所示。

图中A、B、C三个焊接点相当于变阻器的三个接线柱。

要使滑片顺时针滑动时,电阻变大,下列说法正确的是 ( )A.连接A和CB.连接B和CC.连接A和BD.只连接B3. (2020湖南武冈期中)如图所示,将两个滑动变阻器串联起来,若将M、N两个接线柱接入电路后,使这两个滑动变阻器接入电路的总阻值最大,则滑片P1和P2应放在 ()A.P1、P2都放在最右端B.P1放在最左端,P2放在最右端C.P1和P2都放在最左端D.P1放在最右端,P2放在最左端4.(2020独家原创试题)生活充满精彩,我们的生活用到变阻器的有 ()A.汽车近远光的互换B.电动玩具的跳跃C.收音机调台的装置D.装修时新安装的可改变亮度的吸顶灯5.(2020江苏苏州工业园区期中)如图所示,是用滑动变阻器调节灯泡亮度的几种方案,你认为可能达到目的的方案是 ( )6.(2019天津河西期中)如图所示,滑动变阻器的接线柱D已连入电路中,要求当该变阻器的滑片P向D端滑动时,接入电路中的电阻变大,则滑动变阻器连入电路的另一接线柱应是 ()A.接线柱AB.接线柱BC.接线柱CD.无法判断7.(2020江苏泰州兴化期中)在如图所示的电路中,用滑动变阻器调节灯泡的亮度,若要求滑片P向左端滑动时灯泡逐渐变亮,应选择下列哪种接法 ( )A.M接C,N接BB.M接C,N接DC.M接A,N接BD.M接A,N接D8.(2019四川自贡中考)某同学在做“用滑动变阻器改变电流”的实验时,连接如图所示的电路,将滑动变阻器的滑片移动到最大阻值处,闭合开关S,发现小灯泡不亮。

接下来的操作,在以下步骤中最合理的是 ( )A.断开开关S,更换灯泡重新实验B.断开开关S,增加电池的节数重新实验C.断开开关S,拆掉导线重新连接电路D.观察电流表的示数是否为零,判断电路是否断路9．如图是未连接完整的电路，若要求闭合开关后，滑动变阻器的滑片P向左移动时，灯泡变亮，则下列接法符合要求的是()A．M接A，N接DB．M接B，N接CC．M接A，N接BD．M接C，N接D10．如图所示的两个电路中，电源电压相等，闭合开关S，当滑动变阻器的滑片P都向右滑动时，灯泡L1、L2的亮度变化正确的是()A．L1变亮，L2不变B．L1不变，L2变亮C．L1变暗，L2不变D．L1不变，L2变暗11．如图是某学生设计的模拟调光台灯电路。

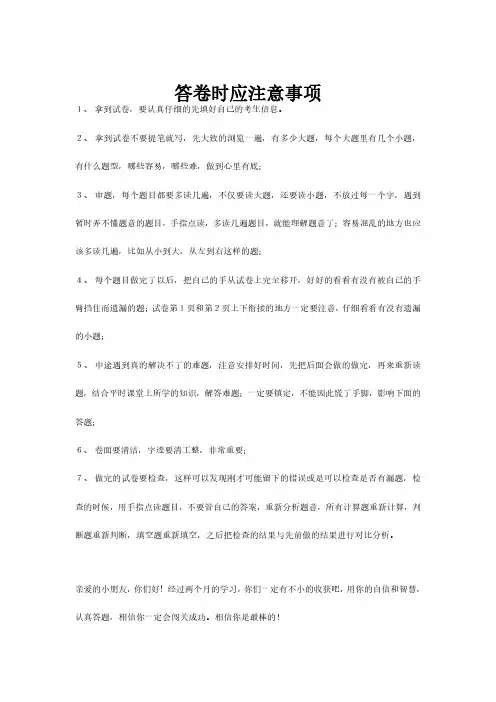

答卷时应注意事项１、拿到试卷，要认真仔细的先填好自己的考生信息。

２、拿到试卷不要提笔就写，先大致的浏览一遍，有多少大题，每个大题里有几个小题，有什么题型，哪些容易，哪些难，做到心里有底；３、审题，每个题目都要多读几遍，不仅要读大题，还要读小题，不放过每一个字，遇到暂时弄不懂题意的题目，手指点读，多读几遍题目，就能理解题意了；容易混乱的地方也应该多读几遍，比如从小到大，从左到右这样的题；４、每个题目做完了以后，把自己的手从试卷上完全移开，好好的看看有没有被自己的手臂挡住而遗漏的题；试卷第１页和第２页上下衔接的地方一定要注意，仔细看看有没有遗漏的小题；５、中途遇到真的解决不了的难题，注意安排好时间，先把后面会做的做完，再来重新读题，结合平时课堂上所学的知识，解答难题；一定要镇定，不能因此慌了手脚，影响下面的答题；６、卷面要清洁，字迹要清工整，非常重要；７、做完的试卷要检查，这样可以发现刚才可能留下的错误或是可以检查是否有漏题，检查的时候，用手指点读题目，不要管自己的答案，重新分析题意，所有计算题重新计算，判断题重新判断，填空题重新填空，之后把检查的结果与先前做的结果进行对比分析。

亲爱的小朋友，你们好!经过两个月的学习，你们一定有不小的收获吧，用你的自信和智慧，认真答题，相信你一定会闯关成功。

相信你是最棒的！初中物理九年级上学期期中复习14：变阻器一、变阻器1.（2021·封开模拟）导体对电流都有阻碍作用，表示其阻碍作用的大小。

滑动变阻器是通过改变接入电路中来改变电阻，如图所示为滑动变阻器的四种接线方法，当滑片P移动时，可改变电阻大小的接法是。

A．B．C．D．【答案】电阻；电阻丝的长度；CD【考点】滑动变阻器的原理及其使用【解析】【解答】导体对电流都有阻碍作用，电阻是表示导体对电流的阻碍作用的大小。

滑动变阻器的原理是靠改变连入电路中电阻丝的长度来改变电阻的。

滑动变阻器的接法是四个接线柱，必须一上一下才能改变电路中的电阻，把上面两个接线柱接入电路相当于导线，把下边两个接线柱接入电路，相当于定值电阻，故只有CD符合题意。

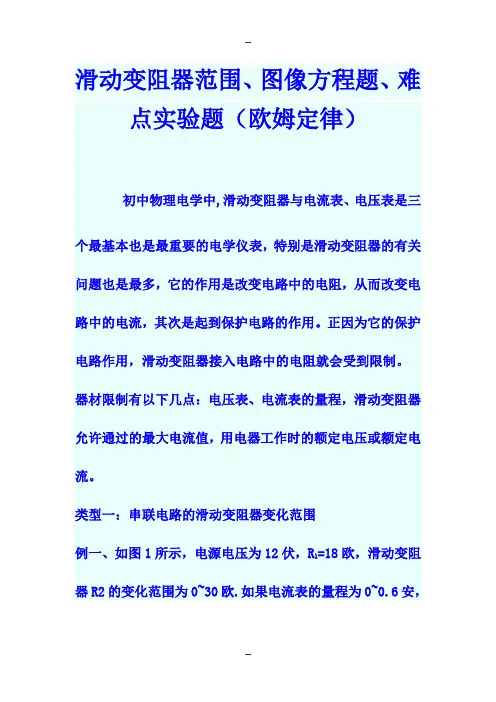

滑动变阻器范围、图像方程题、难点实验题（欧姆定律）初中物理电学中,滑动变阻器与电流表、电压表是三个最基本也是最重要的电学仪表，特别是滑动变阻器的有关问题也是最多，它的作用是改变电路中的电阻，从而改变电路中的电流，其次是起到保护电路的作用。

正因为它的保护电路作用，滑动变阻器接入电路中的电阻就会受到限制。

器材限制有以下几点：电压表、电流表的量程，滑动变阻器允许通过的最大电流值，用电器工作时的额定电压或额定电流。

类型一：串联电路的滑动变阻器变化范围例一、如图1所示，电源电压为12伏，R1=18欧，滑动变阻器R2的变化范围为0~30欧.如果电流表的量程为0~0.6安，电压表的量程为0~3伏，为使两表不损坏，求滑动变阻器的取值范围.解题思路:在串联电路时，滑动变阻器向最小值移动时必须保证电路中电流不能超过所有器材限制的最小电流值，向最大值移动时必须保证其他的用电器或电压表不超过电压的限值。

解析：1）为使电流表不损坏，电路中电流最大为0.6A，由R总=U/I1得：R总=12V/0.6A=20Ω，所以R2=2Ω。

如果R2<2Ω，则电流表示数会超过0.6A，电流表损坏。

如果R2>2Ω则电流表示数一定小于0.6A电流表一定不会损坏。

综合所述：为使电流表不损坏，R2≥2Ω。

2）为使电压表不损坏，电压表的最大取值为3V，此时R1的上的电压为9V，电路电流I2=U/R1I2=9V/18Ω=0.5A 此时R2上的电阻为R2=3V/0.5A=6Ω。

如果R2>6Ω，则电压表示数会超过3V，电压表损坏。

如果R2<6Ω则电压表示数一定小于3V，电压表一定不会损坏。

综合所述：为使电电压表不损坏，R2≤6Ω。

3）综上所述，为使仪表都不损坏，电阻R2的取值范围为：2Ω≤R2≤6Ω例二、如图所示的电路，电源电压U=9V且保持不变，R1=10Ω，R2标有50Ω1A字样的滑动变阻器，电流表的量程为0—0.6A,电压表的量程为0—3V,为了保护电表,滑动变阻器接入电路的电阻值的变化范围是多少? (20Ω—50Ω)例三、（2015秋•雅礼集团2015-2016学年初三期中物理试卷）如图所示电路中，R1=6Ω，R3=18Ω，滑动变阻器R2的最大阻值是50Ω．闭合开关，当滑片P移动到a端时，电流表示数为0.75A．（1）电源电压为多少？（2）当滑片移到某一位置时，电流表示数为0.4A，则此时滑动变阻器接进电路的阻值是多大？（3）若在此电路中电流表的量程是0～3A，电压表V1的量程是0～3V，电压表V2的量程是0～15V，为了确保电路安全，求滑动变阻器的取值范围．解：（1）当滑片移到a端时，R1与R3串联，R2断路，电路中的电阻为：R=R1+R3=6Ω+18Ω=24Ω；电流为I=0.75A，由欧姆定律I=可得：电源电压为：U=IR=0.75A×24Ω=18V；（2）当滑片移到某一位置时，三个电阻串联，则I′=0.4A，U=18V，由I=可得：R总===45Ω，故R2=R总﹣R1﹣R3=45Ω﹣6Ω﹣18Ω=21Ω；（3）为确保电路安全，V1最大为3V，则电路中电流最大，I″=I1===0.5A；此时电路中的总电阻为：R总===36Ω，滑动变阻器接入的最小阻值为：R2′=R总﹣R1﹣R3=36Ω﹣6Ω﹣18Ω=12Ω；当滑动变阻器滑片移到右端时，各电表都能工作，因此滑动变阻器接入的阻值范围为：12Ω～50Ω．答：（1）电源电压为18V；（2）当滑片移到某一位置时，电流表示数为0.4A，则此时滑动变阻器接进电路的阻值是21Ω；（3）滑动变阻器的取值范围为12Ω～50Ω类型二：并联电路的滑动变阻器变化范围例四、如图所示电路，电源电压恒为12V，定值电阻的阻值为40Ω，滑动变阻器上标有“60Ω 0.5A”，电流表A1、A2、A3的量程均为“0～0.6A”，为了保证电路各元件的安全，滑动变阻器R P允许接入电路中的阻值范围为，电路中总电阻的变化范围为，电流表A1的示数变化范围为40Ω～60Ω; 40Ω～60Ω;0.5A～0.6A解题思路在并联电路中，若滑动变阻器在支路上，滑动变阻器的移动必须保证电路中电流不能超过所在支路器材限制的电流值（可求对应变阻器的最小值），更不能发生短路。

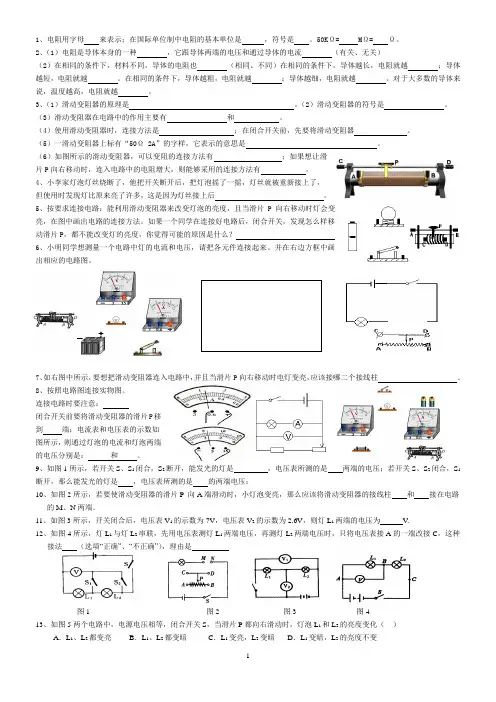

1、电阻用字母来表示；在国际单位制中电阻的基本单位是，符号是。

50KΩ= MΩ= Ω。

2、（1）电阻是导体本身的一种，它跟导体两端的电压和通过导体的电流（有关、无关）（2）在相同的条件下，材料不同，导体的电阻也（相同、不同）在相同的条件下，导体越长，电阻就越；导体越短，电阻就越。

在相同的条件下，导体越粗，电阻就越；导体越细，电阻就越。

对于大多数的导体来说，温度越高，电阻就越。

3、（1）滑动变阻器的原理是。

（2）滑动变阻器的符号是。

（3）滑动变阻器在电路中的作用主要有和。

（4）使用滑动变阻器时，连接方法是；在闭合开关前，先要将滑动变阻器。

（5）一滑动变阻器上标有“50Ω 2A”的字样，它表示的意思是。

（6）如图所示的滑动变阻器，可以变阻的连接方法有；如果想让滑片P向右移动时，连入电路中的电阻增大，则能够采用的连接方法有。

4、小李家灯泡灯丝烧断了，他把开关断开后，把灯泡摇了一摇，灯丝就被重新接上了，但使用时发现灯比原来亮了许多，这是因为灯丝接上后。

5、按要求连接电路：能利用滑动变阻器来改变灯泡的亮度，且当滑片P向右移动时灯会变亮，在图中画出电路的连接方法。

如果一个同学在连接好电路后，闭合开关，发现怎么样移动滑片P，都不能改变灯的亮度，你觉得可能的原因是什么？6、小明同学想测量一个电路中灯的电流和电压，请把各元件连接起来。

并在右边方框中画出相应的电路图。

7、如右图中所示，要想把滑动变阻器连入电路中，并且当滑片P向右移动时电灯变亮，应该接哪二个接线柱。

8、按照电路图连接实物图。

连接电路时要注意：闭合开关前要将滑动变阻器的滑片P移到端；电流表和电压表的示数如图所示，则通过灯泡的电流和灯泡两端的电压分别是：和。

9、如图1所示，若开关S、S1闭合，S2断开，能发光的灯是，电压表所测的是两端的电压；若开关S、S2闭合，S1断开，那么能发光的灯是，电压表所测的是的两端电压；10、如图2所示，若要使滑动变阻器的滑片P 向A端滑动时，小灯泡变亮，那么应该将滑动变阻器的接线柱和接在电路的M、N两端．11、如图3所示，开关闭合后，电压表V1的示数为7V，电压表V2的示数为2.6V，则灯L1两端的电压为V.12、如图4所示，灯L1与灯L2串联，先用电压表测灯L1两端电压，再测灯L2两端电压时，只将电压表接A的一端改接C，这种接法（选填“正确”、“不正确”），理由是图1图1 图2 图3 图413、如图5两个电路中，电源电压相等，闭合开关S，当滑片P都向右滑动时，灯泡L1和L2的亮度变化（）A．L1、L2都变亮B．L1、L2都变暗C．L1变亮，L2变暗D．L1变暗，L2的亮度不变14、如图6所示，用电压表测灯泡两端的电压和用电流表测电流的电路，当开关闭合后，下列判断正确的是（）A．灯泡不亮B．电流表不会烧坏C．电压表会烧坏D．电流表和电压表都会烧坏15、如图7所示，当开关闭合后，发现小灯泡不亮，电流表无示数，用电压表测量发现U ab=0，U bc=6V，U dc=0,若电路中只有一处故障，则其故障原因可能是（）A．小灯泡灯丝断了B．小灯泡被短路了C．开关接触不良，断路了D．电流表断路了16、如图8，开关闭合，电压表、电流表均有示数，将滑动变阻器的滑片P向左移动，则下列是说法正确的是（）A．电流表、电压表示数都变大B．电流表、电压表示数都变小C．电流表示数变小，电压表示数变大D．电流表示数变大，电压表示数变小图5 图6 图7 图817、图所示的各种电路，同种元件的参数均相等，能利用滑动变阻器调节电灯从亮到熄灭的电路是:18、有两只定值电阻，上面分别标有“2A 10Ω”和“1A 5Ω”的字样，若将它们串联在电路中使用，则电路中允许通过的最大电流为（）:A．1A; B．2A; C．3A ; D．不能确定.19、把甲、乙两段电阻线接在相同的电压下，甲线中的电流大于乙线中的电流，忽略温度的影响，下列判断中错误的是:A.当它们材料、粗细都相同时，甲线长乙线短;B.当它们材料、长度都相同时，甲线粗乙线细;C.当它们长度、粗细都相同时，两线的材料一定不同;D.甲、乙两电阻线的材料、长短、粗细不可能完全相同.20、一根铝导线的电阻为R，现在要使它接入电路中后电阻大于R，可采取的措施有（）A．减小这根导线两端的电压或者增大通过它的电流 B．将这根导线拉长后接入电路C．将这根导线对折后接入电路 D．用长短粗细都相同的铜导线代替铝导线接入电路21、在用滑动变阻器改变灯泡亮度的实验中，对于连接实验电路的注意事项，不必要的一点:（）A．连入变阻器时，应使滑片位于变阻器值最大的位置;B．开关、电流表应接在靠近电源电流流出的一端;C．连接电路时，应先将开关断开; D．电流表应与灯泡串联，并使它的“+”接线柱，靠近电源的“+”极一端.22、如图，要使滑动变阻器的滑片P向右移动时，电阻变大，应选择的接线柱是（）A．A、D B．B、C C．A、B D．C、D.23、将两只滑动变阻器按图所示的方法连接，如果把a 、b两根导线接入电路里，要使这两只变阻器接入电路中的总电阻最大，应把滑片P 1、P2放在：（）A．P1放在最右端，P2放在最右端; B．P1放在最左端，P2放在最左端;C．P1放在最右端，P2放在最左端; D．P1放在最左端，P2放在最右端.24、作图：如图所示，有灯泡L1、L2，开关S，电源，电压表、电流表，滑动变阻器和导线若干，要求：L1、L2并联，开关控制整个电路，电流表测总电流，电压表测L1的电压，滑动变阻器改变通过L2的电流。

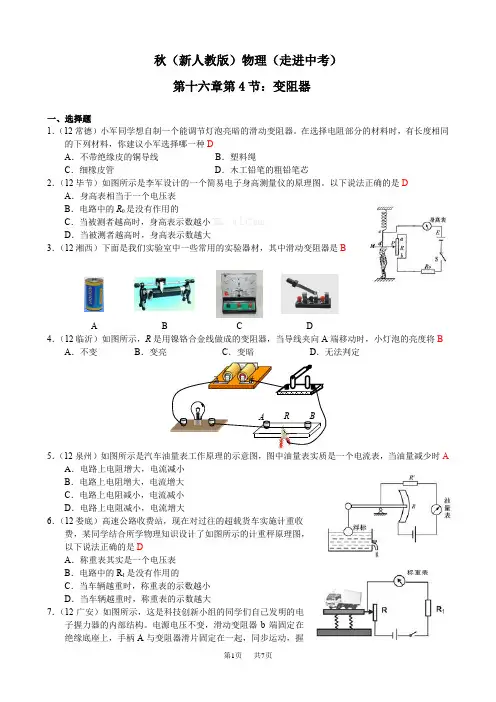

秋（新人教版）物理（走进中考）第十六章第4节：变阻器一、选择题 1．（12常德）小军同学想自制一个能调节灯泡亮暗的滑动变阻器。

在选择电阻部分的材料时，有长度相同的下列材料，你建议小军选择哪一种DA ．不带绝缘皮的铜导线B ．塑料绳C ．细橡皮管D ．木工铅笔的粗铅笔芯 2．（12毕节）如图所示是李军设计的一个简易电子身高测量仪的原理图。

以下说法正确的是DA ．身高表相当于一个电压表B ．电路中的R 0是没有作用的C ．当被测者越高时，身高表示数越小Xk b 1.C omD ．当被测者越高时，身高表示数越大 3．（12湘西）下面是我们实验室中一些常用的实验器材，其中滑动变阻器是BA B C D4．（12临沂）如图所示，R 是用镍铬合金线做成的变阻器，当导线夹向A 端移动时，小灯泡的亮度将BA ．不变B ．变亮C ．变暗D ．无法判定5．（12泉州）如图所示是汽车油量表工作原理的示意图，图中油量表实质是一个电流表，当油量减少时AA ．电路上电阻增大，电流减小B ．电路上电阻增大，电流增大C ．电路上电阻减小，电流减小D ．电路上电阻减小，电流增大 6．（12娄底）高速公路收费站，现在对过往的超载货车实施计重收费，某同学结合所学物理知识设计了如图所示的计重秤原理图，以下说法正确的是DA ．称重表其实是一个电压表B ．电路中的R 1是没有作用的C ．当车辆越重时，称重表的示数越小D ．当车辆越重时，称重表的示数越大 7．（12广安）如图所示，这是科技创新小组的同学们自己发明的电子握力器的内部结构。

电源电压不变，滑动变阻器b 端固定在绝缘底座上，手柄A 与变阻器滑片固定在一起，同步运动，握A BR力为零时，滑片处于a端。

L是一个电阻不变的指示灯，力量计由一个电流表改装而成。

使用时，先闭合开关S，再用手握住手柄，A柄向下运动压缩弹簧，握力就显示在力量计表盘上。

有关此握力计下列的说法中正确的是AA．握力越大灯泡越亮，力量计的示数越大C．握力越大电路总电阻越大，总电流越小D．握力越大，弹簧的长度越长；握力越小，弹簧长度越短8．（11自贡）如图所示是一种自动测定油箱内油量多少的装置，R1是滑动变阻器，它的金属滑片是杠杆的一端，从油量表（由电流表改装而成）指针所指的刻度，就能知道邮箱内油量的多少。

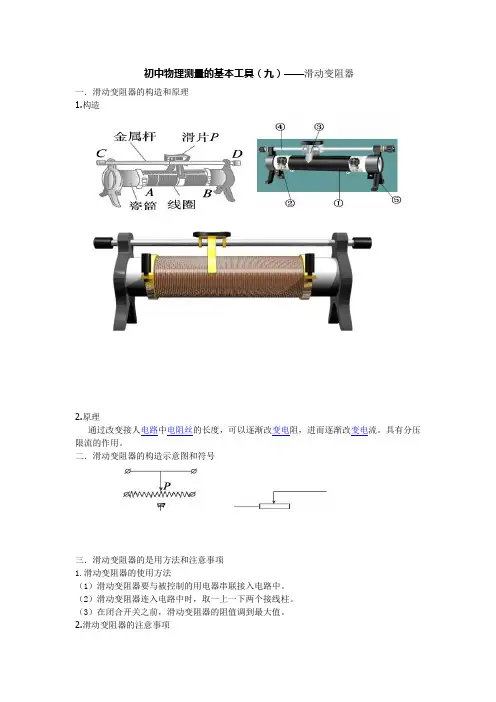

初中物理测量的基本工具（九）——滑动变阻器一．滑动变阻器的构造和原理1.构造限流的作用。

二．滑动变阻器的构造示意图和符号三．滑动变阻器的是用方法和注意事项1.滑动变阻器的使用方法（1）滑动变阻器要与被控制的用电器串联接入电路中。

（2）滑动变阻器连入电路中时，取一上一下两个接线柱。

（3）在闭合开关之前，滑动变阻器的阻值调到最大值。

2.滑动变阻器的注意事项(1)使用滑动变阻器之前，要弄清楚它的最大电阻值和允许通过的最大电流值．使用时不得超过允许通过的最大电流值．(2)使用滑动变阻器前，应先来回滑动几次滑片，除去接触点上的灰尘等污物，以保证接触良好．接入电路之前，一般应把滑动片P移到连入电阻值最大的地方，以保护电源和电表．(3)正确连入电路．注意不要接成固定电阻（把电路两端分别接到A、B）或接成短路（把电路两端分别接到C、D）．(4)实验时谨防损伤电阻丝绝缘层，以免造成匝间短路．滑动变阻器：①原理：改变接入电路中电阻线的长度来改变电阻的。

②作用：通过改变接入电路中的电阻来改变电路中的电流和电压。

③铭牌：如一个滑动变阻器标有“50Ω2A”表示的意义是：最大阻值是50Ω，允许通过的最大电流是2A。

④正确使用：A．应串联在电路中使用；B．接线要“一上一下”；C．通电前应把阻值调至最大的地方。

四．例题解析【例题】将四个滑动变阻器如图所示接入电路中，分别说出各图中滑片P向左滑动时，连入电路电阻变小的是（）【解析】A图中接线柱a、b接入电路，滑动变阻器相当于定值电阻，此时无论P如何移动，a、b间阻值不变．D图中c、d接入电路，电阻线未接入电路，此时滑动变阻器相当于一根导线，P无论如何移动，接入电路的电阻总为0．B中接线柱b、c连入电路，则此时接入电路的电阻为Pb间阻值，当P向a端移动时，Pb间电阻线长度变长，电阻变大．故此题正确答案为C．【答案】C【点评】当滑动变阻器两个接线头接入电路后，要弄清楚变阻器中哪段导线上有电流通过，有电流通过的那段导线的电阻就是接入电路的电阻．与滑动变阻器有关的物理综合训练题1.对滑动变阻器而言，要理解下列问题：（1）滑动变阻器的原理是。

压轴题09 含滑动变阻器的动态分析问题综合近几年中考对于电磁学的考察形式，动态电路分析是初中物理电学中的重点内容。

动态电路分析只涉及到串并联电路（电源电压保持不变）。

所谓动态电路是指对一个通常含有电源、滑动变阻器、开关、电流和电压表等电器元件的电路，通过改变变阻器接入电路的阻值或开关的通断等形式来改变电路的连接方式，进而改变电路中的总电阻、电流、电压的大小。

中考物理中，动态电路分析主要以选择题和计算题形式出现。

主要分为三种类型：（1）滑动变阻器的滑片P的位置的变化引起电路中电学物理量的变化；（2）开关的断开或闭合引起电路中电学物理量的变化；（3）其他电学量发生变化或客观因素引起电路中电学物理量的变化。

具体来说，就是要弄清电阻之间是串联还是并联或两者皆有；所给的电表是测量干路的电流（或电压）还是支路中的电流（或电压）等。

解答此类问题需要注意一下问题：1.电流表的电阻非常小，在电路中相当于导线，可看作短路。

2.电压表的电阻非常大，在电路中相当于断路（开路），即在分析此类问题时可先将电压表放在一边，暂不考虑。

3.基本思想：明确电路中的变量和不变量，首先确定不变的物理量（如电源的电压、各定值电阻，小灯泡的电阻以及小灯泡的额定电压和额定功率），然后根据相关的规律去分析其它量的变化。

4.解题思路：总体遵循“先局部-再整体-再局部”的思路，具体说来：①由某个电阻或开头的变化分析总电阻的变化（局部）；①根据欧姆定律，由总电阻的变化分析总电流的变化（整体）；①由总电流的变化，根据欧姆定律和电路和串、并联规律分析各支路的电压、电流的变化（局部）。

滑动变阻器阻值变化的动态分析此类问题是电路中滑动变阻器动端（滑片）移动，引起变阻器阻值变化，进而电路中电压或电流发生变化。

解答此类问题一定要看清变阻器端移动会引起变阻器阻值增大还是减小，然后再分居阻值变化，利用所学知识分析其他物理量变化。

一、单选题1．（2023春·湖北武汉·九年级校联考阶段练习）如图所示的电路中，电源电压保持不变。

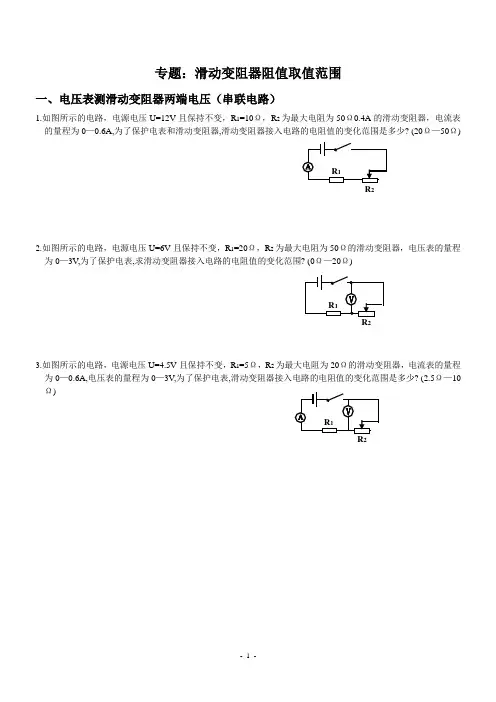

专题：滑动变阻器阻值取值范围一、电压表测滑动变阻器两端电压（串联电路）1.如图所示的电路，电源电压U=12V 且保持不变，R 1=10Ω，R 2为最大电阻为50Ω0.4A 的滑动变阻器，电流表的量程为0—0.6A,为了保护电表和滑动变阻器,滑动变阻器接入电路的电阻值的变化范围是多少? (20Ω—50Ω)2.如图所示的电路，电源电压U=6V 且保持不变，R 1=20Ω，R 2为最大电阻为50Ω的滑动变阻器，电压表的量程为0—3V ,为了保护电表,求滑动变阻器接入电路的电阻值的变化范围? (0Ω—20Ω)3.如图所示的电路，电源电压U=4.5V 且保持不变，R 1=5Ω，R 2为最大电阻为20Ω的滑动变阻器，电流表的量程为0—0.6A,电压表的量程为0—3V ,为了保护电表,滑动变阻器接入电路的电阻值的变化范围是多少? (2.5Ω—10Ω)222二、电压表测定值电阻两端电压（串联电路）4.如图所示的电路，电源电压U=9V且保持不变，R1=10Ω，R2标有50Ω1A字样的滑动变阻器，电流表的量程为0—0.6A,电压表的量程为0—3V,为了保护电表,滑动变阻器接入电路的电阻值的变化范围是多少?(20Ω—50Ω) Array三、并联电路滑动变阻器取值范围5. 如图所示的电路，电源电压U=6V且保持不变，R1=60Ω，R2标有50Ω2A字样的滑动变阻器，电流表的量程为0—0.6A,电压表的量程为0—15V,为了保护电表,滑动变阻器接入电路的电阻值的变化范围是多少?(12Ω—50Ω)滑动变阻器取值范围练习题1.如图所示的电路，电源电压U=8V 且保持不变，R 1=6Ω，R 2为最大电阻为50Ω的滑动变阻器，电流表的量程为0—0.6A,电压表的量程为0—3V ,为了保护电表,滑动变阻器接入电路的电阻值的变化范围是多少? (10Ω—50Ω)2.如图所示的电路，电源电压U=8V 且保持不变，R 1=6Ω，R 2标有50Ω0.4A 字样的滑动变阻器，电流表的量程为0—0.6A,电压表的量程为0—3V ,为了保护电表,滑动变阻器接入电路的电阻值的变化范围是多少? (14Ω—50Ω)3. 如图所示的电路，电源电压U=10V 且保持不变，R 1=50Ω，R 2标有100Ω2A 字样的滑动变阻器，电流表的量程为0—0.6A,电压表的量程为0—15V ,为了保护电表,滑动变阻器接入电路的电阻值的变化范围是多少? (25Ω—100Ω)专题：滑动变阻器阻值取值范围答案一、电压表测滑动变阻器两端电压（串联电路）1.(20Ω—50Ω)2. (0Ω—20Ω)3. (2.5Ω—10Ω)二、电压表测定值电阻两端电压（串联电路）4. (20Ω—50Ω)三、并联电路滑动变阻器取值范围5. (12Ω—50Ω)滑动变阻器取值范围练习题1. (10Ω—50Ω)2. (14Ω—50Ω)3. (25Ω—100Ω)。

B. C. D.在如图所示的电路中用滑动变阻器调节灯的亮度,若要求滑片P向右端滑动时灯逐渐变暗正确的是( )A. M接C,N接BB.5. 如图所示,使用滑动变阻器能调节小灯泡从亮到灭的正确电路是C. D.电位器是变阻器的一种,小华买了一个电位器,如图所示。

如果把它与灯泡串联起来请仔细观察,现想使滑动触头顺时针转动时灯泡变暗,下列接法正确的是(A. 连接A、BB. 连接7. 某高速公路站对过往的超载货车实施计重收费A. 此设计可行,称重表由电流表改装B. 此设计可行,称重表由电压表改装C. 此设计不可行,当车辆越重时电路中电流越小D. 此设计不可行,电路中的A. 触点AB. 触点9. 如图所示,电源电压不变A. 电流表示数变大C. 电压表示数不变10. 如图所示,电源电压保持不变时A. 电压表V示数变小B.C. 电流表A示数不变D.213. 滑动变阻器靠改变连入电路中电阻线的牌上标有“10Ω2A”的字样14. 某滑动变阻器的铭牌上标有“50一个滑动变阻器的最大阻值不能满足调节范围的需要16. 图甲、乙是调节收音机音量的旋钮开关阻丝的来改变电阻.17. 一位同学设计了一个风力测定仪三、简答题18. 有一种自动测定油箱内油面高度的装置如图所示的金属滑片是杠杆的一端。

从油量表指针所指的刻度它的工作原理。

四、作图题19. 根据如图(1)所示的电路图(1)(1)请将调速把手与电动机、电源连成电路。

(2)在虚线框内画出正确连接后的电路图。

(3)怎样调节可使电动机的转速加快?参考答案20. 【答案】铅笔芯是石墨芯,将铜导线绑在一端滑动变阻器串联在电路中21.(1) 【答案】如图甲所示甲【解析】调速把手相当于一个滑动变阻器滑动变阻器的金属杆,c为滑片。

(2) 【答案】如图乙所示乙【解析】连接到电路中时需选取电阻丝(3) 【答案】在图甲中调速把手右侧部分的电阻丝被连入电路中减少电阻丝连入电路的长度，电阻变小。

电路范围问题三大类一．安全电路问题（求R滑范围）1.串联电路滑变范围型问题如图所示的电路图，电源电压为U总，定值电阻为R1,滑动变阻器规格为”R2,I2”,电流表量程为0-I3,电压表V1量程为0-U定max,电压表V2量程为0-U滑max 。

为保证电路安全，求滑动变阻器滑动范围。

思路讲解：求滑动变阻器范围即可通过求滑动变阻器滑动的最大值和最小值得出。

1.求滑动变阻器最小值R滑min 。

解析思路：①R滑min=R总min-R定②R总min=U总/I总max③I总max={I1=U定max/R定，I2,I3，I额} ，取其中的最小值做题思路：①I总max={I1=U定max/R定，I2,I3，I额（灯泡额定电流）} ，取其中的最小值②R总min=U总/I总max③R滑min=R总min-R定【注意】①当定值电阻为灯泡时，灯泡有额定电流，即I额②定值电阻两端电压表或电压限定的作用为求滑变电阻最小值。

2.求滑动变阻器最大值R滑max 。

解析思路：①R滑max=R总max-R定②R总max=U总/I总min③I总min=I定min=U定min/R定④U定min=U总-U滑max做题思路：①U定min=U总-U滑max②I总min=I定min=U定min/R定③R总max=U总/I总min④R滑max=R总max-R定典例1.如图所示的电路图，电源电压为16V，定值电阻为5Ω,滑动变阻器规格为”50Ω,0.5A ”,电流表量程为0-0.6A,电压表V1量程为0-3V,电压表V2量程为0-15V。

为保证电路安全，求滑动变阻器滑动范围。

典例2.如图12甲所示电路，电源电压恒为6V保持不变，小灯泡L标有“5V 0.5A”字样（灯丝电阻不随温度变化），滑动变阻器R1的铭牌是“20Ω1A”，电流表的量程是0~0.6A,电压表的量程是0~3V.求：（1)小灯泡正常发光时的电阻；（2)只闭合开关S和S1,滑动变阻器的滑片P置于最左端时，电压表的示数为2V,求定值电阻R2的阻值；（3)若只闭合开关S和S2,移动滑动变阻器的滑片P,在保证各元件安全工作的情况下，滑动变阻器R1允许的取值范围。

专题44 求解最值及范围类问题1.滑动变阻器接人电路的阻值范围问题这类问题考查串并联电路的特点和欧姆定律、电功公式、电功率公式的灵活应用，正确的判断滑动变阻器消耗的最大电功率是关键。

同时要正确分析在什么情况下，滑动变阻器接入电路的电阻最小，在什么情况下，滑动变阻器接入电路的电阻最大，是需要集中精力来研究的。

2.电源电压调节范围的问题这类问题涉及滑动变阻器滑片的移动，满足电压表或者电流表的要求，有的需要满足用电器的要求。

来讨论电源电压调节的范围。

解决问题是离不开欧姆定律的，所以要灵活使用欧姆定律及其变形是关键。

3.电路总电功率最大、最小问题这类问题主要考查学生对电功率计算公式、欧姆定律计算公式、串联电路分压特点的理解和掌握，知道电路总电阻最大时，消耗总功率最小是解决此题的关键。

4.电路消耗的最大电能问题当电路中电流最大是，消耗的电能最大，用W大=UI大t 求解；当电路中电流最大是，消耗的电能最大，用W小=UI小t 求解；所以解决这个类问题，关键还是在电路电流的问题，进一步来讲，要熟练应用欧姆定律，最后通过讨论电阻的大小，或者说滑动变阻器滑片的移动来落实问题的解决。

5.其他最值问题【例题1】(2020齐齐哈尔)如图所示，电源电压为4.5V保持不变，电压表量程选择“0～3V”，电流表量程选择“0～0.6A”，滑动变阻器R规格为“20Ω1A”，小灯泡L上标有“2.5V 1.25W”字样(忽略灯丝电阻的变化)。

闭合开关S，若两电表示数均不超过量程，灯泡两端的电压不超过额定电压，下列说法中正确的是()A．小灯泡灯丝电阻为5ΩB．电路中的最大电流为0.5AC．滑动变阻器阻值变化范围为4～20ΩD．电路的最大功率为2.25W【对点练习】(2019黑龙江大庆)如图甲所示，电源电压保持不变，小灯泡上标有4v“字样，电流表的量程为0～0.6A图乙是小灯泡的电流随其电压变化的图象。

滑动变阻器R1的最大阻值为20Ω，定值电阻R2的阻值为10Ω．当闭合S和S2，断开S1，滑片移到中点时，小灯泡L恰好正常发光则下列说法正确的是()A．电源电压为5VB．闭合s和S2，断开S1，滑片移到中点时，用一个“4V 0.5W“的灯泡L′替换L，则将正常发光C．闭合S和S2，断开S1，当小灯泡的功率为0.8w时，滑动变阻器的阻值是17.5ΩD．闭合S和S1，断开S2，为保证电路安全，电阻R2的最大功率为8.1W【例题2】(2019四川达州)如图所示，电源电压保持不变，灯泡L标有“10V 5W”字样(不考虑温度对灯丝电阻的影响)，当S、S1都闭合且滑动变阻器的滑片P在A端时，电流表A的示数为1A，此时灯泡正常发光，则滑动变阻器的最大阻值为Ω．当S闭合、S1断开且滑动变阻器的滑片P在B端时，电压表的示数为V，灯泡L的实际功率为W。

初中物理电学取值范围问题一．选择题（共7小题）1．如图甲的电路中，电源电压为6V且保持不变，闭合开关S后，滑片P从b端移动到a端的过程中，电压表的示数U与电流表的示数Ⅰ的关系图像如图乙，下列判断正确的是（）A．R1的阻值为30ΩB．电路消耗的最小功率为1.2WC．滑动变阻器的最大阻值为10ΩD．电路消耗的最大功率为3W2．现有电源、开关、电流表、电压表、小灯泡、滑动变阻器各一个，其中小灯泡的U﹣I图象如图所示。

将这些元件用导线连成电路后，闭合开关，滑动变阻器的滑片从最左端向右滑动的过程中，电压表的示数从5V开始减小，电流表的示数从0.3A开始增大。

下列结论正确的是（）A．电源的电压为5VB．小灯泡的最大功率为3WC．滑动变阻器的最大阻值为20ΩD．整个电路的最小功率是1.5W3．小吴用如图所示的电路测小灯泡功率。

电路中电源电压恒为4.5V，电压表的量程为0～3V，电流表的量程为0～0.6A，滑动变阻器的规格为“20Ω1A”，灯泡标有“2.5V 1.25W”字样。

若闭合开关，两电表的示数均不超过所选量程，灯泡两端压不允许超过额定值，不考虑灯丝电阻的变化，则下列说法不正确的是（）A．电流表示数的变化范围是0～0.5AB．滑动变阻器的电阻允许调节的范围是4～20ΩC．灯泡的最小功率是0.162WD．该电路的最大功率是2.25W4．如图所示，电流表的量程为0～0.6A，电压表的量程为0～3V，滑动变阻器的最大值为50Ω，定值电阻R0为10Ω，电源电压为6V且保持不变，实验中为了保证电路中各器材安全，则在闭合开关S后，移动滑片P的过程中正确的是（）A．电流表的最大示数是0.6AB．电压表的最小示数是2VC．电路消耗的最大功率是0.5WD．滑动变阻器允许调节的范围是10Ω～50Ω5．如图所示，电源电压为4.5V，电压表量程为0～3V，滑动变阻器上标有“20Ω 1A”字样，小灯泡标有“2.5V 1.25W”（灯丝电阻不变）。

初中物理滑动变阻器阻值范围题目
初中物理中，滑动变阻器是一种常见的电路元件，用于调节电路中的电流和电压。

在求解滑动变阻器阻值的范围问题时，通常需要先确定电路中的电流和电压，然后根据电路的串并联关系和欧姆定律来求解。

具体来说，当滑动变阻器接在电路中时，会根据电路的串并联关系，得出以下公式:
I1 = I2 = I3 = ... = IN
其中，I1、I2、I3、...、IN 是不同时刻电路中的电流值。

一般情况下，电流表的读数是不断变化的，因此需要根据实际情况来确定电流表的读数。

当滑动变阻器接在定值电阻两端时，会根据欧姆定律，得出以下公式:
U1 = U2 = U3 = ... = UN
其中，U1、U2、U3、...、UN 是不同时刻电路中的电压值。

一般情况下，电压表的读数是不断变化的，因此需要根据实际情况来确定电压表的读数。

根据电路的串并联关系和欧姆定律，可以求解滑动变阻器的阻值范围。

具体来说，当电路中有多个电阻时，它们的阻值范围应该是相互关联的。

一般来说，当电路中有多个电阻并联时，它们的阻值范围应该是较小的;当电路中有多个电阻串联时，它们的阻值范围应该是较大的。

在求解滑动变阻器阻值范围问题时，需要根据实际情况来确定电路中的电流和电压，然后根据电路的串并联关系和欧姆定律来求解。

一般来说，在求解滑动变阻器阻值范围问题时，需要充分考虑电路的复杂程度和实际情况，以便更好地理解电路的工作原理和规律。

初中物理滑动变阻器阻值范围题目滑动变阻器是常用的电阻调节器，通过改变滑动变阻器的滑动位置，来改变电路中电阻的大小，从而调节电路中的电流和电压。

滑动变阻器的阻值范围取决于滑动变阻器的结构和材料。

滑动变阻器的基本结构是由一个固定电阻和一个滑动的触点组成。

触点可以沿着固定电阻的长度滑动，从而改变电阻的有效长度，进而改变整个滑动变阻器的阻值。

滑动变阻器的材料多为导电性能良好的金属材料，如铜或锡。

滑动变阻器的阻值范围会受到多种因素的影响，包括电阻材料的导电性能、电阻的长度和横截面积等。

在实际应用中，滑动变阻器的阻值范围通常是预先设计和制造的，满足特定的电路需求。

一般而言，滑动变阻器的阻值范围可以从几欧姆（Ω）到几百欧姆（Ω）或者更高。

以下是一些常见的滑动变阻器阻值范围的例子：1. 小型滑动变阻器：这种滑动变阻器通常设计用于小功率电路中。

其阻值范围通常在几欧姆到几十欧姆之间，如10Ω、22Ω、47Ω等。

2. 中型滑动变阻器：这种滑动变阻器通常设计用于中等功率电路中。

其阻值范围通常在几十欧姆到几百欧姆之间，如100Ω、220Ω、470Ω等。

3. 大型滑动变阻器：这种滑动变阻器通常设计用于大功率或高精度要求的电路中。

其阻值范围可以达到几千欧姆（KΩ）甚至更高，如1KΩ、10KΩ、100KΩ等。

需要注意的是，滑动变阻器的阻值范围还取决于滑动变阻器的型号和规格。

有些专门设计的滑动变阻器，如变压器侧滑动变阻器、电位器等，其阻值范围可能更广泛。

此外，在设计电路时，还需要考虑滑动变阻器的额定功率和额定电压，以确保电路的稳定性和安全性。

滑动变阻器的功率和电压等级应根据电路的需求来选择。

总之，滑动变阻器的阻值范围是多种因素综合影响的结果。

在实际应用中，根据不同的电路需求，可以选择适合的滑动变阻器型号和规格，以满足电路的调节要求。

滑动变阻器专项练习题1、电阻用字母来表示；在国际单位制中电阻的基本单位是，符号是。

50KΩ= MΩ= Ω。

2、（1）电阻是导体本身的一种，它跟导体两端的电压和通过导体的电流（有关、无关）（2）在相同的条件下，材料不同，导体的电阻也（相同、不同）在相同的条件下，导体越长，电阻就越；导体越短，电阻就越。

在相同的条件下，导体越粗，电阻就越；导体越细，电阻就越。

对于大多数的导体来说，温度越高，电阻就越。

3、（1）滑动变阻器的原理是。

（2）滑动变阻器的符号是。

（3）滑动变阻器在电路中的作用主要有和。

（4）使用滑动变阻器时，连接方法是；在闭合开关前，先要将滑动变阻器。

（5）一滑动变阻器上标有“50Ω 2A”的字样，它表示的意思是。

（6）如图所示的滑动变阻器，可以变阻的连接方法有；如果想让滑片P向右移动时，连入电路中的电阻增大，则能够采用的连接方法有。

4、小李家灯泡灯丝烧断了，他把开关断开后，把灯泡摇了一摇，灯丝就被重新接上了，但使用时发现灯比原来亮了许多，这是因为灯丝接上后。

5、按要求连接电路：能利用滑动变阻器来改变灯泡的亮度，且当滑片P向右移动时灯会变亮，在图中画出电路的连接方法。

如果一个同学在连接好电路后，闭合开关，发现怎么样移动滑片P，都不能改变灯的亮度，你觉得可能的原因是什么？6、小明同学想测量一个电路中灯的电流和电压，请把各元件连接起来。

并在右边方框中画出相应的电路图。

7、如右图中所示，要想把滑动变阻器连入电路中，并且当滑片P向右移动时电灯变亮，应该接哪二个接线柱。

8、按照电路图连接实物图。

连接电路时要注意：闭合开关前要将滑动变阻器的滑片P移到端；电流表和电压表的示数如图所示，则通过灯泡的电流和灯泡两端的电压分别是：和。

9、如图1所示，若开关S、S1闭合，S2断开，能发光的灯是，电压表所测的是两端的电压；若开关S、S2闭合，S1断开，那么能发光的灯是，电压表所测的是的两端电压；10、如图2所示，若要使滑动变阻器的滑片P 向A端滑动时，小灯泡变亮，那么应该将滑动变阻器的接线柱和接在电路的M、N两端．11、如图3所示，开关闭合后，电压表V1的示数为7V，电压表V2的示数为2.6V，则灯L1两端的电压为V.12、如图4所示，灯L1与灯L2串联，先用电压表测灯L1两端电压，再测灯L2两端电压时，只将电压表接A的一端改接C，这种接法（选填“正确”、“不正确”），理由是图1图1 图2 图3 图413、如图5两个电路中，电源电压相等，闭合开关S，当滑片P都向右滑动时，灯泡L1和L2的亮度变化（）A．L1、L2都变亮B．L1、L2都变暗C．L1变亮，L2变暗D．L1变暗，L2的亮度不变14、如图6所示，用电压表测灯泡两端的电压和用电流表测电流的电路，当开关闭合后，下列判断正确的是（）A．灯泡不亮B．电流表不会烧坏C．电压表会烧坏D．电流表和电压表都会烧坏15、如图7所示，当开关闭合后，发现小灯泡不亮，电流表无示数，用电压表测量发现U ab=0，U bc=6V，U dc=0,若电路中只有一处故障，则其故障原因可能是（）A．小灯泡灯丝断了B．小灯泡被短路了C．开关接触不良，断路了D．电流表断路了16、如图8，开关闭合，电压表、电流表均有示数，将滑动变阻器的滑片P向左移动，则下列是说法正确的是（）A．电流表、电压表示数都变大B．电流表、电压表示数都变小C．电流表示数变小，电压表示数变大D．电流表示数变大，电压表示数变小图5 图6 图7 图817、图所示的各种电路，同种元件的参数均相等，能利用滑动变阻器调节电灯从亮到熄灭的电路是:18、有两只定值电阻，上面分别标有“2A 10Ω”和“1A 5Ω”的字样，若将它们串联在电路中使用，则电路中允许通过的最大电流为（）:A．1A; B．2A; C．3A ; D．不能确定.19、把甲、乙两段电阻线接在相同的电压下，甲线中的电流大于乙线中的电流，忽略温度的影响，下列判断中错误的是:A.当它们材料、粗细都相同时，甲线长乙线短;B.当它们材料、长度都相同时，甲线粗乙线细;C.当它们长度、粗细都相同时，两线的材料一定不同;D.甲、乙两电阻线的材料、长短、粗细不可能完全相同.20、一根铝导线的电阻为R，现在要使它接入电路中后电阻大于R，可采取的措施有（）A．减小这根导线两端的电压或者增大通过它的电流 B．将这根导线拉长后接入电路C．将这根导线对折后接入电路 D．用长短粗细都相同的铜导线代替铝导线接入电路21、在用滑动变阻器改变灯泡亮度的实验中，对于连接实验电路的注意事项，不必要的一点:（）A．连入变阻器时，应使滑片位于变阻器值最大的位置;B．开关、电流表应接在靠近电源电流流出的一端;C．连接电路时，应先将开关断开; D．电流表应与灯泡串联，并使它的“+”接线柱，靠近电源的“+”极一端.22、如图，要使滑动变阻器的滑片P向右移动时，电阻变大，应选择的接线柱是（）A．A、D B．B、C C．A、B D．C、D.23、将两只滑动变阻器按图所示的方法连接，如果把a 、b两根导线接入电路里，要使这两只变阻器接入电路中的总电阻最大，应把滑片P1、P2放在：（）A．P1放在最右端，P2放在最右端; B．P1放在最左端，P2放在最左端;C．P1放在最右端，P2放在最左端; D．P1放在最左端，P2放在最右端.24、作图：如图所示，有灯泡L1、L2，开关S，电源，电压表、电流表，滑动变阻器和导线若干，要求：L1、L2并联，开关控制整个电路，电流表测总电流，电压表测L1的电压，滑动变阻器改变通过L2的电流。

电阻、变阻器知识练习题及详细解析【典型例题】类型一、电阻影响电阻大小的因素1.下面有关导体电阻的说法中正确的是（）A.导体没有电阻，绝缘体有电阻B.铜的电阻比铁的电阻小C.粗细、长短都相同的铜丝和铁丝比较，铁丝的电阻较大D.要改变导体的电阻，可以改变通过的电流【思路点拨】电阻为导体一种属性，其大小取决于导线长度、粗细及导体的材料，与是否有电流无关；横截面积、长度相同的铜丝和铁丝，铁丝的电阻大。

【答案】C【解析】导体和绝缘体的区别在于电阻的大小，绝缘体是指电阻无穷大的物体，故A错误；要比较电阻的大小，需要比较导线长度、粗细及导体的材料，故B错误；粗细相同，长度相同的铜丝的电阻要比铁丝小，故C正确；导体的电阻与通过导体的电流无关，故改变电流无法改变导体的电阻，故D错误；故选C。

【总结升华】题目考查了电阻的性质，电阻为导体一种属性，其大小取决于导线长度、横截面积、材料以及温度有关。

举一反三：【变式】下列关于电阻的说法中，正确的是（）A．导体中有电流时有电阻，无电流时没有电阻B．通过导体的电流越小，它的电阻就越大C．导体两端的电压越大，电阻就越小D．电阻是导体对电流的阻碍作用，导体电阻的大小由自身的条件决定，与导体两端的电压和通过的电流大小无关【答案】D【解析】电阻是导体本身的一种性质，它的大小只决定于导体本身的材料、与导体两端的电压和通过的电流大小无关。

2.（2015•莆田中考）要使一根镍铬合金线接入电路的电阻变大，可采用的方法是（）A．增大导线两端的电压 B．减小导线中的电流C．将导线拉长后接入电路 D．将导线对折后接入电路【答案】C【解析】AB、导体的电阻是导体阻碍电流的性质，与导体两端的电压和通过的电流无关；故AB错误；C、将这根导线拉长，长度变长、横截面积变小，电阻变大，可以使连入电路的导线电阻变大，故C正确；D、将导线对折后接入电路，长度变小、横截面积变大，导体的电阻变小，故D错误。

【总结升华】本题考查了学生对影响电阻大小的因素的了解与掌握，理解导体的电阻是导体的阻碍电流的性质是本题的关键。

滑动变阻器最值问题通常涉及到电路中电流、电压的限制，以及滑动变阻器本身电阻值的调节范围。

以下是一个常见的解决步骤：
1.根据题意，确定电路中的电源电压、电流表的量程、电压表的量程，以及定值电阻的阻
值。

2.分析电路连接方式，通常滑动变阻器与定值电阻串联。

3.当滑动变阻器的滑片移动时，分析电路中电流、电压的变化情况。

这可以通过欧姆定律
进行分析，即电流等于电压除以电阻。

4.根据电流表和电压表的量程，以及定值电阻的电流、电压限制，确定滑动变阻器的电阻
值调节范围。

这通常需要解决一个一元一次不等式组。

5.在滑动变阻器的电阻值调节范围内，找出使电路中的电流或电压达到最大值或最小值的
滑动变阻器的电阻值。

这可以通过代入法或者利用函数的单调性进行解决。

6.根据找到的滑动变阻器的电阻值，计算对应的电流或电压的最大值或最小值。

注意：在解题过程中，要注意电流、电压的单位换算，以及滑动变阻器的电阻值调节方向（例如：向左移动电阻变大还是变小）。
