中考物理培优专题—滑动变阻器阻值取值范围

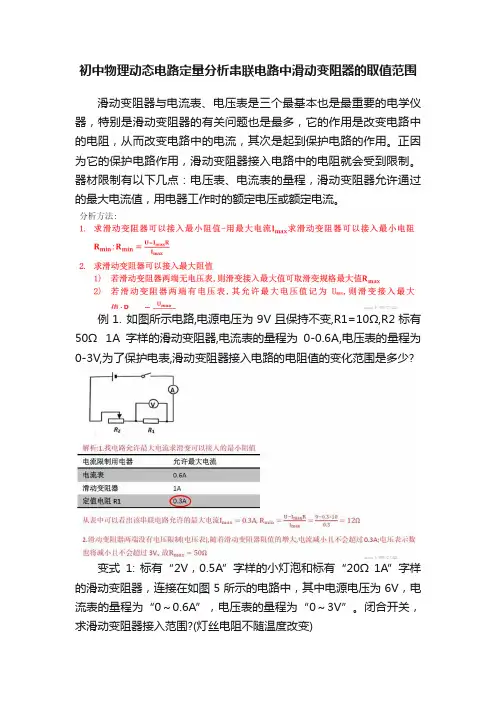

初中物理动态电路定量分析串联电路中滑动变阻器的取值范围
滑动变阻器与电流表、电压表是三个最基本也是最重要的电学仪器，特别是滑动变阻器的有关问题也是最多，它的作用是改变电路中的电阻，从而改变电路中的电流，其次是起到保护电路的作用。

正因为它的保护电路作用，滑动变阻器接入电路中的电阻就会受到限制。

器材限制有以下几点：电压表、电流表的量程，滑动变阻器允许通过的最大电流值，用电器工作时的额定电压或额定电流。

例1. 如图所示电路,电源电压为9V且保持不变,R1=10Ω,R2标有50Ω1A字样的滑动变阻器,电流表的量程为0-0.6A,电压表的量程为0-3V,为了保护电表,滑动变阻器接入电路的电阻值的变化范围是多少?
变式1: 标有“2V，0.5A”字样的小灯泡和标有“20Ω 1A”字样的滑动变阻器，连接在如图5所示的电路中，其中电源电压为6V，电流表的量程为“0～0.6A”，电压表的量程为“0～3V”。

闭合开关，求滑动变阻器接入范围?(灯丝电阻不随温度改变)
例2. 如图3所示，电源电压是4.5V，电阻R1＝5Ω，变阻器R2 的最大阻值是20Ω，电流表的量程是0～0.6A，电压表V2的量程0 ～3V，为保护电表不损害，变阻器接入电路的阻值范围是多少？
变式2.如图所示,电源电压为4.5V且保持不变.电阻R1为10Ω,滑动变阻器R2的铭牌上标有20Ω 1A字样,电流表量程为0-0.6A,两个电
压表的量程均为0-3V,在保证电路安全的条件下,求滑动变阻器的取值范围?。

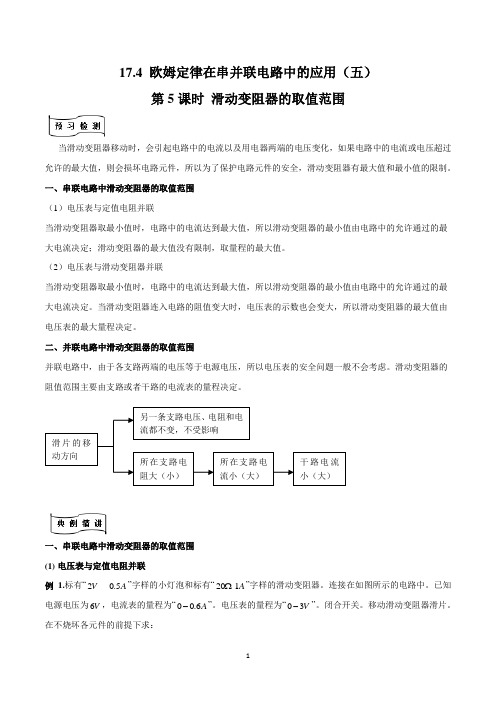

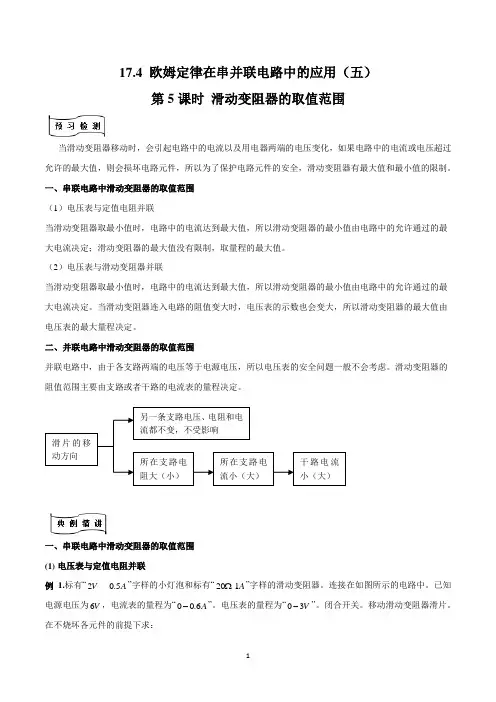

17.4 欧姆定律在串并联电路中的应用（五）第5课时 滑动变阻器的取值范围当滑动变阻器移动时，会引起电路中的电流以及用电器两端的电压变化，如果电路中的电流或电压超过允许的最大值，则会损坏电路元件，所以为了保护电路元件的安全，滑动变阻器有最大值和最小值的限制。

一、串联电路中滑动变阻器的取值范围 （1）电压表与定值电阻并联当滑动变阻器取最小值时，电路中的电流达到最大值，所以滑动变阻器的最小值由电路中的允许通过的最大电流决定；滑动变阻器的最大值没有限制，取量程的最大值。

（2）电压表与滑动变阻器并联当滑动变阻器取最小值时，电路中的电流达到最大值，所以滑动变阻器的最小值由电路中的允许通过的最大电流决定。

当滑动变阻器连入电路的阻值变大时，电压表的示数也会变大，所以滑动变阻器的最大值由电压表的最大量程决定。

二、并联电路中滑动变阻器的取值范围并联电路中，由于各支路两端的电压等于电源电压，所以电压表的安全问题一般不会考虑。

滑动变阻器的阻值范围主要由支路或者干路的电流表的量程决定。

一、串联电路中滑动变阻器的取值范围 (1) 电压表与定值电阻并联例 1.标有“2V 0.5A ”字样的小灯泡和标有“20Ω1A ”字样的滑动变阻器。

连接在如图所示的电路中。

已知电源电压为6V ，电流表的量程为“00.6A -”。

电压表的量程为“03V -”。

闭合开关。

移动滑动变阻器滑片。

在不烧坏各元件的前提下求：滑片的移动方向所在支路电阻大（小）所在支路电流小（大）干路电流小（大）另一条支路电压、电阻和电流都不变，不受影响（1）电流表的取值范围； （2）变阻器的取值范围；【答案】：（1）变阻器的取值范围为8~20ΩΩ； （2）电流表的取值范围为0.25~0.5A A ； （3）电压表的取值范围为1~2V V 。

【解析】：由电路图可知，滑动变阻器与灯泡串联，电压表测灯泡两端的电压，电流表测电路中的电流。

因串联电路中各处的电流相等，且灯泡的额定电流为0.5A ，电流表的量程为0~0.6A ，变阻器允许通过的最大电流为1A ，所以，电路中的最大电流0.5I A =大，此时灯泡两端电压表的示数最大2L U V =大，变阻器接入电路中的电阻最小， 由UI R=可得，电路中的总电阻和灯泡的电阻分别为： 6120.5U VR I A===Ω总大，240.5L L L U V R I A ===Ω， 因串联电路中总电阻等于各分电阻之和， 所以，变阻器接入电路中的最小阻值：1248L R R R =-=Ω-Ω=Ω总小。

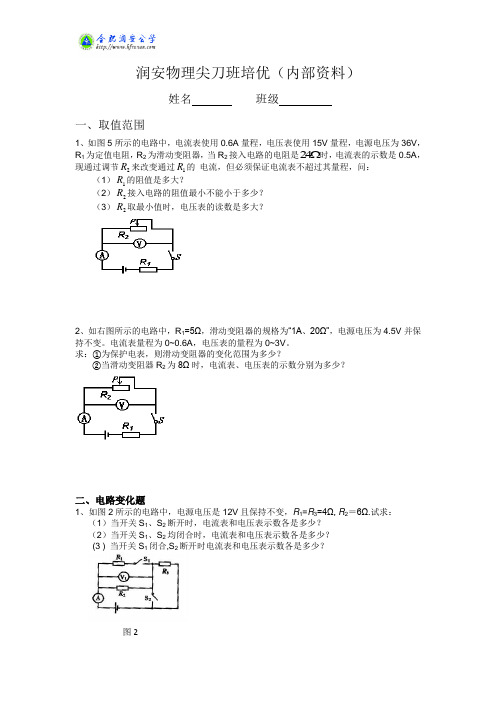

润安物理尖刀班培优（内部资料）姓名班级一、取值范围1、如图5所示的电路中，电流表使用0.6A量程，电压表使用15V量程，电源电压为36V，R1为定值电阻，R2为滑动变阻器，当R2接入电路的电阻是24Ω时，电流表的示数是0.5A，现通过调节R2来改变通过R1的电流，但必须保证电流表不超过其量程，问：（1）R1的阻值是多大？（2）R2接入电路的阻值最小不能小于多少？（3）R2取最小值时，电压表的读数是多大？2、如右图所示的电路中，R1=5Ω，滑动变阻器的规格为“1A、20Ω”，电源电压为4.5V并保持不变。

电流表量程为0~0.6A，电压表的量程为0~3V。

求：①为保护电表，则滑动变阻器的变化范围为多少？②当滑动变阻器R2为8Ω时，电流表、电压表的示数分别为多少？二、电路变化题1、如图2所示的电路中，电源电压是12V且保持不变，R1=R3=4Ω, R2＝6Ω.试求：（1）当开关S1、S2断开时，电流表和电压表示数各是多少？（2）当开关S1、S2均闭合时，电流表和电压表示数各是多少？(3 ) 当开关S1闭合,S2断开时电流表和电压表示数各是多少？图22、如图所示，电源电压保持不变。

当开关S1闭合、S2断开时，电流表的示数为0.2A；当开关S1、S2都闭合时，电流表的示数为O.8A。

则电阻R1与R2的比值为？3．如图甲所示电路，滑动变阻器的最大阻值为R1=40Ω，电源电压及灯L的电阻保持不变。

当S1、S2均闭合且滑片滑到b端时，电流表A1、A2的示数分别为如图23乙、丙所示；当S1、S2均断开且滑片P置于变阻器的中点时，电流表A1的示数为0.4A，求：(1)电源的电压；(2)R2的电阻；(3)灯L的电阻；三、方程解题1．如图所示，设电源电压保持不变，R0=10 。

当闭合开关S，滑动变阻器的滑片P在中点C时，电流表的示数为0.3A，移动滑片P至b端时，电流表的示数为0.2A．则电源电压U与滑动变阻器的最大阻值R分别为都少？2、如图所示, R1=30欧姆, 滑动变阻器的滑片P在中点时, 伏特表的示数为3伏, 滑片P在b端时, 伏特表的示数为4.5伏,•求电源电压和滑动变阻器的阻值?3、如图6所示电路中，已知R R R 1232023==Ω，，当开关S 接触点1时，电压表示数为5V ，当开关S 接触点2时，电压表示数为6V ，求电源电压U 和R R 23、的阻值各多大。

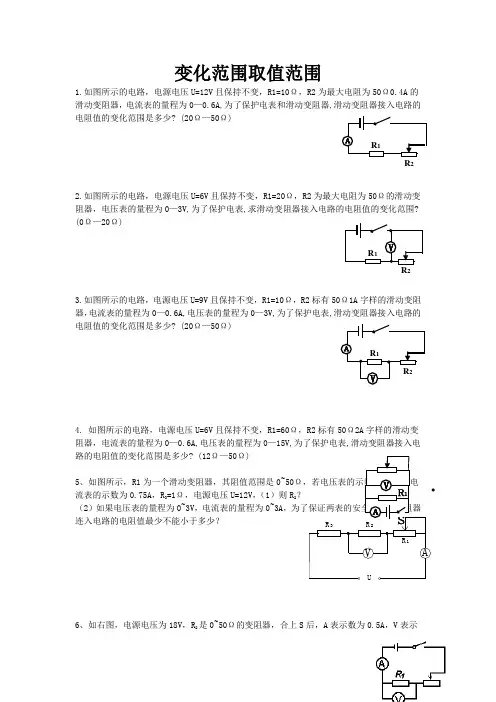

变化范围取值范围1.如图所示的电路，电源电压U=12V 且保持不变，R1=10Ω，R2为最大电阻为50Ω0.4A 的滑动变阻器，电流表的量程为0—0.6A,为了保护电表和滑动变阻器,滑动变阻器接入电路的电阻值的变化范围是多少? (20Ω—50Ω)2.如图所示的电路，电源电压U=6V 且保持不变，R1=20Ω，R2为最大电阻为50Ω的滑动变阻器，电压表的量程为0—3V,为了保护电表,求滑动变阻器接入电路的电阻值的变化范围? (0Ω—20Ω)3.如图所示的电路，电源电压U=9V 且保持不变，R1=10Ω，R2标有50Ω1A 字样的滑动变阻器，电流表的量程为0—0.6A,电压表的量程为0—3V,为了保护电表,滑动变阻器接入电路的电阻值的变化范围是多少? (20Ω—50Ω)4.5（2622数为5V，求⑴、R1和变阻器接入电路中部分的电阻是多少。

⑵、如果A表的量程是0~0.6A，V表的量程是0~15V，为了使电表不致被损坏，滑动变阻器接入电路的阻值不得小于多少？7、如图，电流表量程0～0.6A，电压表量程0～15V，电阻R0＝30Ω，电路两端电压恒为24V，当滑动变阻器连入电路的电阻太小时，电路中的电流会超过电流表量程，当滑动变阻器连入电路的电阻太大时，变阻器两端电压会超过电压表量程，求：在不超过电表量程的情况下，滑动变阻器连入电路的电阻范围。

8、在如图所示的电路中，R2为0～50Ω的变阻器，合上开关后，V的示数为6V，A表的示数为2A，A1的示数为0.5A，求：①电阻R1的阻值；②变阻器R2连入电路部分的阻值；③如果A表的量程为0～3A，A1表的量程为0～0.6A，为了不使电表损坏，变阻器连入电路的阻值应在什么范围内？9、标有“4V 1 W”的小灯泡和“20Ω 1A”的滑动变阻器连接在图8所示的电路中，电源电压为6V，电流表量程为“O～O.6A”，电压表量程为“0～3V”. 为确保电路安全，闭合开关时，滑动变阻器接入电路的阻值变化范围应控制在什么样的范围内(不考虑温度对电阻的影响)？10、在图示的电路中，电源电压为30V，电阻R＝30Ω，滑动变阻器的最大阻值为60Ω。

滑动变阻器取值范围专题一、计算题1、如图所示，电源电压保持不变，R 1、R 2为定值电阻，开关S 3始终闭合。

闭合开关S 1、断开开关S 2，滑动变阻器的滑片置于某位置M 时（图中未标出），滑动变阻器的阻值为R M ，电流表的示数为I 1，滑动变阻器的电功率P M 为0.4W 。

保持开关S 1闭合、开关S 2断开，将滑动变阻器的滑片置于某位置N 时（图中未标出），滑动变阻器的阻值为R N ，电流表的示数为I 2，电压表的示数为U 1，滑动变阻器的电功率P N 仍为0.4W 。

断开开关S 1、闭合开关S 2，滑动变阻器的滑片仍置于位置N 时，电压表的示数变为U 2。

已知I 1:I 2=2:1，U 1:U 2=7:9。

求：（1）滑动变阻器接入电路的阻值R M 与R N 之比； （2）定值电阻R 1与R 2的阻值之比；（3）改变开关状态和调节滑动变阻器的阻值，使电路的电功率最大，求出电路的最大电功率。

2、如图所示，电源电压保持不变。

当开关1S 闭合、2S 断开，滑动变阻器的滑片P 移到右端时，电阻3R 的电功率为3P ，电流表的示数为1I ；当开关1S 断开、2S 闭合时，电阻3R 的电功率为3P '，电流表的示数为2I ；当开关1S 、2S 断开，滑动变阻器的滑片P 在中点时，电压表1V 的示数为1U ，电压表2V 的示数为2U ，滑动变阻器的电功率为2P 。

已知3316P P '=，212U U =，2 2.7W P =。

求：（1）12I I =∶？（2）电阻3R 的电功率3P ；（3）通过闭合或断开开关及移动滑动变阻器的滑片P ，求电路消耗的最大电功率。

3、如图所示的电路中，电阻R1=30欧，滑动变阻器R2标有“100欧 2A ”字样，电流表的量程为0~0.6安，电压表的量程为0~15伏。

闭合电键S 后，滑动变阻器的滑片处于某一位置时，电压表的示数为9伏，电流表的示数为0.5安。

2024年中考物理专题复习—滑动变阻器范围问题详解例题：如图所示，电源电压恒为4.5V，定值电阻R1规格为“10Ω0.5A”，滑动变阻器R2规格为“20Ω1A”，电流表的量程为0~0.6A，两个电压表的量程均为0~3V，在保证电路安全的条件下，问：滑动变阻器的阻值范围以及电表取值范围？解析：详细过程如下：（1）先定性分析变化情况，再根据欧姆定律定量计算：真题演练1.（2023四川达州）如图所示，灯泡规格为“5V2.5W ”（灯丝电阻不随温度变化），滑动变阻器规格为“50Ω1A ”，电流表所选量程为“0~0.6A ”，电压表所选量程为“0~3V ”，电源电压恒为9V ，闭合开关，在保证电路中各元件安全的情况下，下列表述正确的是（）A .该电路消耗的最大功率为4.5WB .滑动变阻器允许连入电路的阻值范围为8Ω~50ΩC .通过移动滑动变阻器的滑片可以使小灯泡正常发光D .滑动变阻器两端的电压变化范围为6V~7.5V 【答案】D2.（2023四川遂宁）如图甲所示电路，电源电压恒定，R 1为定值电阻，滑动变阻器R 2铭牌上标有“120Ω0.8A ”的字样，电流表量程0~0.6A ，电压表量程0~15V 。

在保证电路安全的前提下，移动滑动变阻器滑片，经测量分析，得出R 2的电功率P 与其两端电压U 的关系如图乙。

则下列说法正确的是（）A.电源电压为16VB.R1的阻值为25ΩC.电路总功率的最大变化量为10.8WD.滑动变阻器允许接入电路的阻值范围为10Ω~100Ω【答案】D3.（2023·辽宁抚顺、铁岭）（多选）如图所示电路，定值电阻R0为40Ω，滑动变阻器允许通过的最大电流为0.4A，当滑动变阻器的滑片P在最右端时，先闭合开关S，电流表示数为0.1A，再闭合开关S1，电流表示数为0.2A，在保证电路元件安全的条件下，将滑动变阻器的滑片向左最大范围移动。

下列说法正确的是（）A.电源电压为8VB.滑动变阻器连入电路的阻值范围是~C.定值电阻的功率为0.8WD.通电1min，整个电路消耗的电能最多为120J【答案】BD4.（2023·黑龙江齐齐哈尔）（多选）如图所示电路，电源电压为4.5V且恒定。

滑动变阻器的阻值范围滑动变阻器是一种常见的电子元件，广泛应用于电子设备中，用于控制电路的阻值。

它的阻值范围是指在特定条件下，滑动变阻器可以调节的阻值取值范围。

本文将详细介绍滑动变阻器的阻值范围，并解释其原理和应用。

滑动变阻器的阻值范围取决于其结构和参数，主要包括滑动片材料、导电材料、长度以及线性或非线性特性等。

一般来说，滑动变阻器有两个端点和一个滑动片，滑动片可以在两个端点之间滑动，从而改变电路中的阻值。

其阻值范围通常由滑动片的长度和电阻材料的特性决定。

对于线性滑动变阻器，其阻值范围是平均分布的，并且与滑动片的位置成正比。

例如，如果滑动片位于滑动变阻器的一半位置，那么阻值范围的一半就是可调节的。

而对于非线性滑动变阻器，其阻值范围可能是非均匀的，并且根据特定的曲线进行调节。

滑动变阻器的阻值范围可以从几欧姆到几兆欧姆不等。

具体的阻值范围取决于滑动变阻器的设计和应用。

一般来说，滑动变阻器的阻值范围越大，其调节电路的灵活性就越高。

因此，在选择滑动变阻器时，需要根据具体的应用需求来确定阻值范围的要求。

滑动变阻器广泛应用于各种电子设备中，如音量控制器、亮度调节器和电子组件的偏移校准等。

通过调节滑动变阻器的阻值，可以精确地控制电路的输出，实现各种功能的调节和控制。

总之，滑动变阻器的阻值范围是指在特定条件下，滑动变阻器可以调节的阻值取值范围。

它的阻值范围取决于滑动片的位置和电阻材料的特性。

滑动变阻器广泛应用于电子设备中，通过调节阻值来实现电路的控制和调节功能。

在选择滑动变阻器时，需要根据具体应用的需求来确定阻值范围的要求，以满足电路的设计和功能需求。

滑动变阻器取值范围问题
解题步骤:
1、滑变直接可以调到最大
2、通过最小电流，判断电压表
是否超量程
例题
1、电源电压为6V,电流表量程为0-0.6A ，电压表量程为0~3V,电阻R1的阻值为10Ω，滑动变阻器R 的规格为“20Ω 0.5A ”则电路中允
许通过在大电流为 A ， 滑动变阻器的变化范围是
第1题图 第2题图
2、R1标有"5Ω 2A ”字样，R2标有”20Ω 0.5A ”字样， 电源电压为4V ；电流表量程为0-0.6A ，电压表量程为0-3V ，为了不损坏电路元件，电路中允许通过在大电流为 A ， 滑动变阻器的变化范围是
1、滑变直接不可以调到最大
2、通过最小电流求出滑变最小阻值通过最大电压求出滑变最大阻值。
