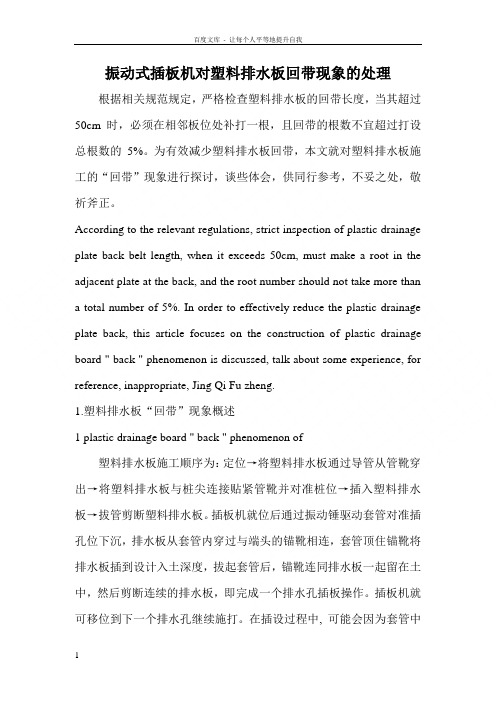

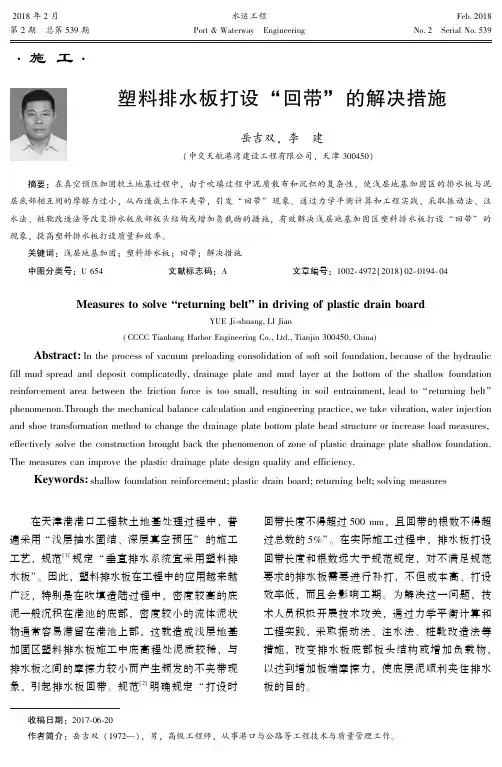

振动式插板机对塑料排水板回带现象的处理根据相关规范规定，严格检查塑料排水板的回带长度，当其超过50cm 时，必须在相邻板位处补打一根，且回带的根数不宜超过打设总根数的5%。
为有效减少塑料排水板回带，本文就对塑料排水板施工的“回带”现象进行探讨，谈些体会，供同行参考，不妥之处，敬祈斧正。
According to the relevant regulations, strict inspection of plastic drainage plate back belt length, when it exceeds 50cm, must make a root in the adjacent plate at the back, and the root number should not take more than a total number of 5%. In order to effectively reduce the plastic drainage plate back, this article focuses on the construction of plastic drainage board " back " phenomenon is discussed, talk about some experience, for reference, inappropriate, Jing Qi Fu zheng.1.塑料排水板“回带”现象概述1 plastic drainage board " back " phenomenon of塑料排水板施工顺序为：定位→将塑料排水板通过导管从管靴穿出→将塑料排水板与桩尖连接贴紧管靴并对准桩位→插入塑料排水板→拔管剪断塑料排水板。
插板机就位后通过振动锤驱动套管对准插孔位下沉，排水板从套管内穿过与端头的锚靴相连，套管顶住锚靴将排水板插到设计入土深度，拔起套管后，锚靴连同排水板一起留在土中，然后剪断连续的排水板，即完成一个排水孔插板操作。

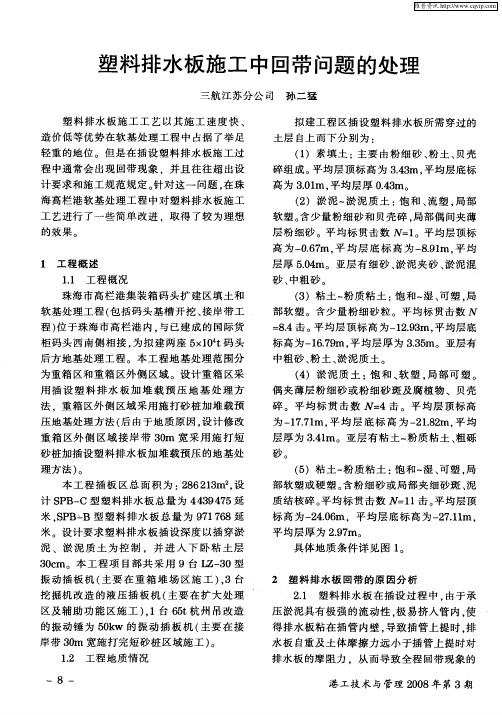

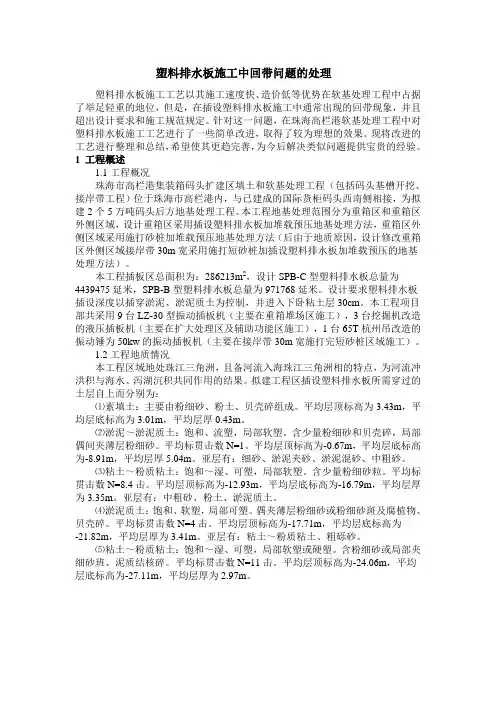

塑料排水板施工中回带问题的处理塑料排水板施工工艺以其施工速度快、造价低等优势在软基处理工程中占据了举足轻重的地位，但是，在插设塑料排水板施工中通常出现的回带现象，并且超出设计要求和施工规范规定。
针对这一问题，在珠海高栏港软基处理工程中对塑料排水板施工工艺进行了一些简单改进，取得了较为理想的效果。
现将改进的工艺进行整理和总结，希望使其更趋完善，为今后解决类似问题提供宝贵的经验。
1 工程概述1.1工程概况珠海市高栏港集装箱码头扩建区填土和软基处理工程（包括码头基槽开挖、接岸带工程）位于珠海市高栏港内，与已建成的国际货柜码头西南侧相接，为拟建2个5万吨码头后方地基处理工程。
本工程地基处理范围分为重箱区和重箱区外侧区域，设计重箱区采用插设塑料排水板加堆载预压地基处理方法，重箱区外侧区域采用施打砂桩加堆载预压地基处理方法（后由于地质原因，设计修改重箱区外侧区域接岸带30m宽采用施打短砂桩加插设塑料排水板加堆载预压的地基处理方法）。
本工程插板区总面积为：286213m2，设计SPB-C型塑料排水板总量为4439475延米，SPB-B型塑料排水板总量为971768延米。
设计要求塑料排水板插设深度以插穿淤泥、淤泥质土为控制，并进入下卧粘土层30cm。
本工程项目部共采用9台LZ-30型振动插板机（主要在重箱堆场区施工），3台挖掘机改造的液压插板机（主要在扩大处理区及辅助功能区施工），1台65T杭州吊改造的振动锤为50kw的振动插板机（主要在接岸带30m宽施打完短砂桩区域施工）。
1.2工程地质情况本工程区域地处珠江三角洲，且备河流入海珠江三角洲相的特点，为河流冲洪积与海水、泻湖沉积共同作用的结果。
拟建工程区插设塑料排水板所需穿过的土层自上而分别为：⑴素填土：主要由粉细砂、粉土、贝壳碎组成。
平均层顶标高为3.43m，平均层底标高为3.01m，平均层厚0.43m。
⑵淤泥～淤泥质土：饱和、流塑，局部软塑。
含少量粉细砂和贝壳碎，局部偶间夹薄层粉细砂。

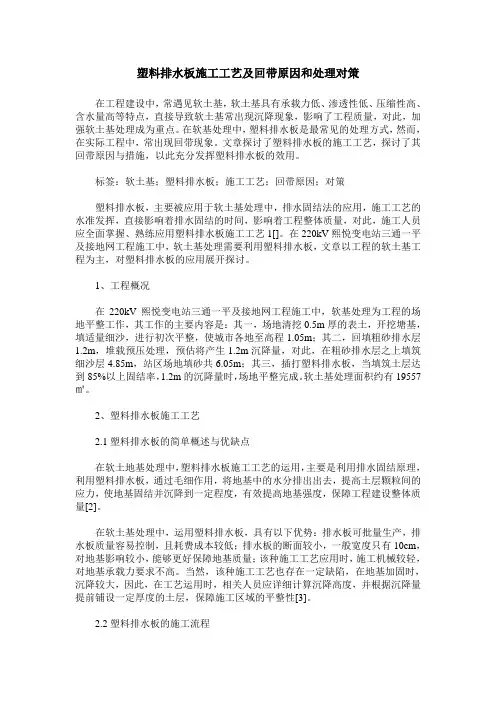

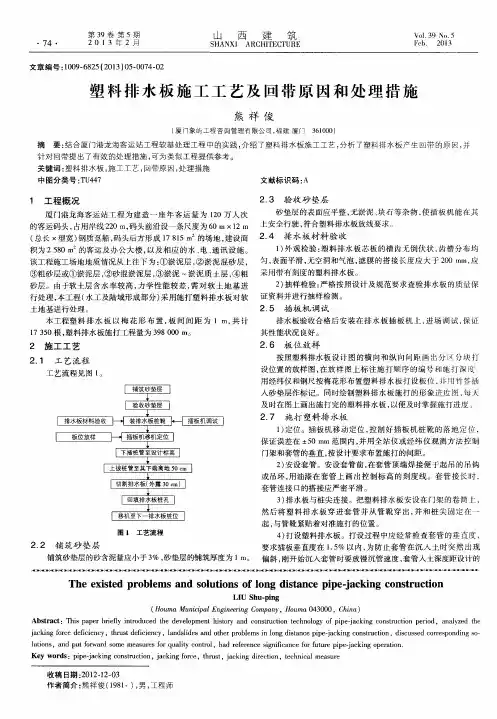

塑料排水板施工工艺及回带原因和处理对策在工程建设中，常遇见软土基，软土基具有承载力低、渗透性低、压缩性高、含水量高等特点，直接导致软土基常出现沉降现象，影响了工程质量，对此，加强软土基处理成为重点。
在软基处理中，塑料排水板是最常见的处理方式，然而，在实际工程中，常出现回带现象。
文章探讨了塑料排水板的施工工艺，探讨了其回带原因与措施，以此充分发挥塑料排水板的效用。
标签：软土基；塑料排水板；施工工艺；回带原因；对策塑料排水板，主要被应用于软土基处理中，排水固结法的应用，施工工艺的水准发挥，直接影响着排水固结的时间，影响着工程整体质量，对此，施工人员应全面掌握、熟练应用塑料排水板施工工艺1[]。
在220kV煕悦变电站三通一平及接地网工程施工中，软土基处理需要利用塑料排水板，文章以工程的软土基工程为主，对塑料排水板的应用展开探讨。
1、工程概况在220kV煕悦变电站三通一平及接地网工程施工中，软基处理为工程的场地平整工作，其工作的主要内容是：其一，场地清挖0.5m厚的表土，开挖塘基，填适量细沙，进行初次平整，使城市各地至高程1.05m；其二，回填粗砂排水层1.2m，堆载预压处理，预估将产生1.2m沉降量，对此，在粗砂排水层之上填筑细沙层4.85m，站区场地填砂共6.05m；其三，插打塑料排水板，当填筑土层达到85%以上固结率，1.2m的沉降量时，场地平整完成。
软土基处理面积约有19557㎡。
2、塑料排水板施工工艺2.1塑料排水板的简单概述与优缺点在软土地基处理中，塑料排水板施工工艺的运用，主要是利用排水固结原理，利用塑料排水板，通过毛细作用，将地基中的水分排出出去，提高土层颗粒间的应力，使地基固结并沉降到一定程度，有效提高地基强度，保障工程建设整体质量[2]。
在软土基处理中，运用塑料排水板，具有以下优势：排水板可批量生产，排水板质量容易控制，且耗费成本较低；排水板的断面较小，一般宽度只有10cm，对地基影响较小，能够更好保障地基质量；该种施工工艺应用时，施工机械较轻，对地基承载力要求不高。

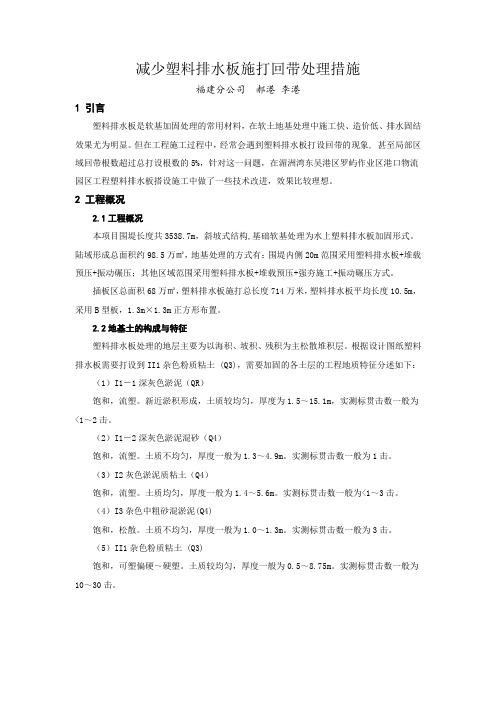

减少塑料排水板施打回带处理措施福建分公司郝港李港1 引言塑料排水板是软基加固处理的常用材料，在软土地基处理中施工快、造价低、排水固结效果尤为明显。
但在工程施工过程中，经常会遇到塑料排水板打设回带的现象, 甚至局部区域回带根数超过总打设根数的5%，针对这一问题，在湄洲湾东吴港区罗屿作业区港口物流园区工程塑料排水板搭设施工中做了一些技术改进，效果比较理想。
2 工程概况2.1工程概况本项目围堤长度共3538.7m，斜坡式结构,基础软基处理为水上塑料排水板加固形式。
陆域形成总面积约98.5万㎡，地基处理的方式有：围堤内侧20m范围采用塑料排水板+堆载预压+振动碾压；其他区域范围采用塑料排水板+堆载预压+强夯施工+振动碾压方式。
插板区总面积68万㎡，塑料排水板施打总长度714万米，塑料排水板平均长度10.5m，采用B型板，1.3m×1.3m正方形布置。
2.2地基土的构成与特征塑料排水板处理的地层主要为以海积、坡积、残积为主松散堆积层。
根据设计图纸塑料排水板需要打设到II1杂色粉质粘土 (Q3)，需要加固的各土层的工程地质特征分述如下：（1）I1－1深灰色淤泥（QR）饱和，流塑。
新近淤积形成，土质较均匀，厚度为1.5～15.1m，实测标贯击数一般为<1～2击。
（2）I1－2深灰色淤泥混砂（Q4）饱和，流塑。
土质不均匀，厚度一般为1.3～4.9m。
实测标贯击数一般为1击。
（3）I2灰色淤泥质粘土（Q4）饱和，流塑。
土质均匀，厚度一般为1.4～5.6m。
实测标贯击数一般为<1～3击。
（4）I3杂色中粗砂混淤泥(Q4)饱和，松散。
土质不均匀，厚度一般为1.0～1.3m。
实测标贯击数一般为3击。
（5）II1杂色粉质粘土 (Q3)饱和，可塑偏硬～硬塑。
土质较均匀，厚度一般为0.5～8.75m。
实测标贯击数一般为10～30击。
图1 地质勘探剖面图图2 陆域地基处理剖面图3 塑料排水板施工工艺3.1施工工艺流程本工程陆上插塑料排水板采用履带式插板机静压插板，插板起始标高+4.0m。
塑料排水板插打施工方法要点
1、设计要求
塑料排水板打设深度4m，采用B型板，塑料排水板间距0.8m，正方形布置；排水板地表外露长度应≥800mm，打设最后一根塑料排水板距加固区边界应≤0.5m。
2、塑料排水板施工方法
⑴塑料排水板按正方形布置，间距0.8m×0.8m，施打深度为4m。
⑵塑料排水板施工时，采用人工进行施工。
⑶打设塑料板前，先按图纸要求用全站仪放出区域的位置和尺寸，并用全站仪和钢尺放出板位，板位用排水板芯条或竹片插入砂层作定位标记，其板位偏差控制在±30mm以内。
⑷现场排水板材料必须用帆布覆盖或存放于工地材料仓库中，以防日晒雨淋加速材料老化。
入孔插板必须完好无损，严禁出现扭结、断裂和滤膜撕破等现象，并防止淤泥进行带芯。
⑸打入土中的塑料排水板必须为整根，长度不足的塑料排水板严禁接长使用。
⑹施打中，应对塑料排水板打入后土层情况进行严格监控，在施工前，应做好认真核对该区地质情况。
⑺剪断排水板时，保证排水板顶端应外露出地表面800mm。
⑻严格控制回带现象
打设塑料板时，班组质量员要认真观察是否有回带现象，塑料排水板“回带”数量控制在打设总量的5%以内，且“回带”长度不应超过500㎜。
如果回带长度超过500㎜，则必须在该位置附近重新补插。
⑼排水板平面位置误差：±100㎜，垂直度偏差不得超过1.5%（根数小
于10%）
⑽做好排水工作
打设塑料板过程中，会有水从塑料板孔中流出，为了不影响施工，要及时进行排水。

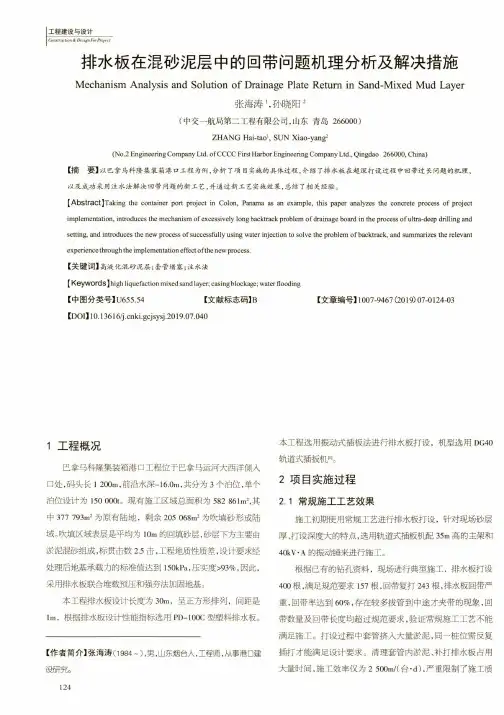

工程建设与设计Construction&Design For P roject排水板在混砂泥层中的回带问题机理分析及解决措施Mechanism Analysis and Solution of Drainage Plate Return in Sand-Mixed Mud Layer张海涛I孙晓阳2(中交一航局第二工程有限公司，山东青岛266000)ZHANG Hai-tao1,SUN Xiao-yang2(No.2Engineering Company Ltd.of C CCC First Harbor Engineering Company Ltd.,Qingdao266000,China)【摘要】以巴拿马科隆集装箱港口工程为例，分析了项目实施的具体过程,介绍了排水板在超深打设过程中回带过长问题的机理，以及成功采用注水法解决回带问题的新工艺，并通过新工艺实施效果，总结了相关经验。
[Abstract]Taking the container port project in Colon,Panama as an example,this paper analyzes the concrete process of project implementation,introduces the mechanism of excessively long backtrack problem of drainage board in the process of ultra-deep drilling and setting,and introduces the new process of successfully using water injection to solve the problem of backtrack,and summarizes the relevant experience through the implementation effect of t he new process.【关键词】高液化混砂泥层;套管堵塞;注水法[Keywords Jhigh liquefaction mixed sand layer;casing blockage;water flooding【中图分类号1U655.54【文献标志码】B[DOI]10.13616/ki.gcjsysj.2019.07.040【文章编号】1007-9467(2019)07-0124-031工程概况巴拿马科隆集装箱港口工程位于巴拿马运河大西洋侧入口处，码头长1200m,前沿水深-16.0m,共分为3个泊位，单个泊位设计为150000to现有施工区域总面积为582861m2,其中377793m2为原有陆地，剩余205068m2为吹填砂形成陆域。

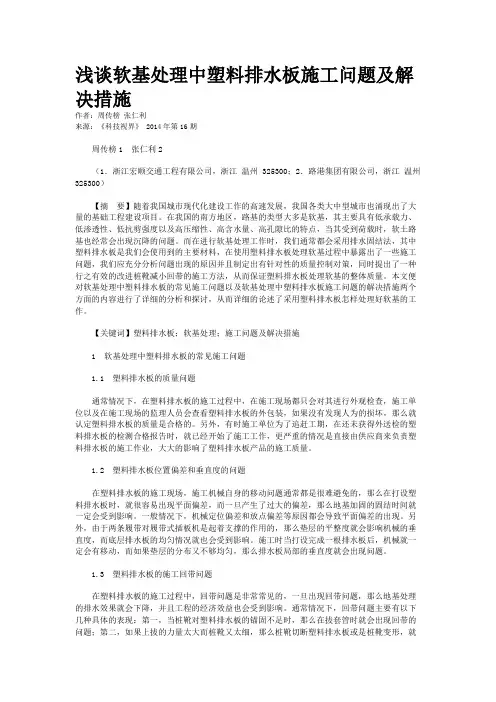

Analysis of Construction Problems and Quality Control of Plastic Drainage Board in SoftFoundation TreatmentYue QINZhongzhi Huake Transportation Construction Technology Co.,Ltd.,China Highway Engineering Consulting Group Co.,Ltd.,Beijing,100195AbstractUnder the influence of rapid urban development,soft foundation treatment in urban road repair projects has attracted more and more attention.According to the research,the construction team often uses drainage sealing method.Its main function is to reinforce the plastic drainage barrier and strengthen the soil sealing effect.In the whole soft foundation treatment process,the quality of processing level is closely related to the quality of plastic drainage plate production.Considering the problems existing in the design of plastic drainage panels,this paper discusses the specific quality control methods.Key WordsSoft Foundation Treatment,Plastic Drainage Plate,Construction QualityDOI:10.18686/xdjt.v1i2.431分析软基处理中塑料排水板施工问题及质量控制秦岳中国公路工程咨询集团有限公司，中咨华科交通建设技术有限公司，北京，100195摘要在城市快速发展的影响下，城市道路修缮项目中的软基处理越来越受关注。
插打塑料排水板出现回带的原因及解决办法
摘要：插打塑料排水板塑料排水板是由聚乙烯（hdpe）塑胶底板经过冲压制成圆锥突台（或中空圆柱形多孔）而成，圆锥突台的顶面胶接一层过滤土工布，以阻止泥土微粒通过，从而避免排水通道阻塞，使孔道排水顺畅。
传统的排水方式使用砖石瓦块作为导滤层，使用较多的鹅卵石或碎石作为滤水层，将水排到指定地点。
良好的排水系统对土建的施工周期及构筑物的正常使用和寿命
具有重要的作用。
hw型排水板与多孔渗水管组成一个有效的疏排水系统，圆柱形的多空排水板与土工布也组成一个排水系统，从而形成一个具有渗水、贮水和排水功能的系统。
塑料排水板用途：园林工程：车库顶板绿化、屋顶花园、足球场、高尔夫球场、浴场工程，市政工程：道路路基、地铁隧道，建筑工程：建筑物基础上层或下层、地下室内外墙体、屋面防渗和隔热层等，交通工程：公路、铁路路基、堤坝和护坡层。
关键词：塑料排水板；回带；桩销；
一、概述
在港口工程建设中，软土地基的处理是一个非常重要的环节，因为软土地基强度低、承载力低等特点，很容易引起建筑物下陷量大、建筑物失稳等问题。
因此，重视对地基的处理，符合我国安全建设港口的要求。
对地基进行加固，目前可以从两个方面着手。
一是在建筑物结构方面采取措施，如：采用轻质材料，采用轻型结构，采用镇压层等。
二是在地基方面采取措施，主要是对软土地基进行加固处理，或是采用对地基进行补强的措施，如：铺垫法，排土置换法，排水预压固结法，密实法等。
插打排水板就是通过建立竖向排水通道而达到排水固结地基效果的一种地基处理方法。
但是在排水板的施工过程中，经常会遇到一个问题，就是回带问题。
本文结合了金塘大浦口集装箱码头前期工程塑料排水板工程，该工程（围堤和陆域形成）主要有正堤686米、侧堤291米、吹填砂340万立方米，插打塑料排水板2000余万米，参照了其施工过程中实际遇到的回带问题。
二、排水板的技术要求
在施工过程中，排水板的施工质量都有严格的控制标准。
在中交上航局金塘集装箱码头前期工程排水板工程中，按照设计要求，插板的沉设平面定位允许偏差±100mm，垂直度允许偏差1.5%，插板沉设深度允许偏差±25cm。
而对于此工程中出现的回带，即是插板沉设深度比设计沉设深度减去25cm的最大允许偏差后还要小。
当插板过程出现回带，插板的实际沉设深度就不足，从而起不到理想的排水固结地基的效果，严重的更会导致不堪设想的后果。
因此施工过程中应严格控制回带现象。
按设计要求，发生回带的数量不宜超过打设总数的5%，发生回带的，回带长度不得超过50cm，若超出须在旁边补插。
三、现场遇到的回带情况
陆上插板：陆上插打的排水板采用预剪板的形式插打。
插打前预
剪板的长度和质量均经过检查，符合施工要求，但是有部分施工区域的排水板回带数量和长度仍然超过了允许范围。
同时出现回带情况明显存在区域界限的，有几个区域出现回带情况要严重一些，像围滩区，靠近山脚的老鱼塘区域等。
水上插板：围堤部分的排水板属于水上插板部分。
水上插板一开始并不是采用预剪板形式插打，但是由于部分区域出现回带长度较长，为了更好地监测水上插板的回带情况，后来也是采用了预剪板的施工工艺。
通过早期在低潮时候露出水面的侧堤情况来看，回带还是比较长，部分桩孔的回带长度达到了三米以上。
四、总结出现回带的原因
1）、施工流程
陆上排水板的施工流程大体如下：
1.插板前按设计要求进行定位放样；
2.插板机械定位；
3.将排水板通过导管从管靴穿过；
4.将排水板与桩尖连接贴紧管靴并对准板位；
5.振动下沉；
6.拔管剪断排水板。
然后回到步骤1，如此连续循环。
水上排水板施工流程大体与陆上排水板施工流程相同，稍有不同的是，水上施工省去了插板前按设计要求进行定位放样一步，而改成dgps检测进行排水板船定位。
所谓回带现象就是指在上述流程中待完成振动下沉，拔管后排水板随着导管被带出泥面，而导致外
露长度超过允许外露长度范围，使插板沉设深度低于设计标准沉设深度范围的现象。
2）、出现回带的原因分析
结合排水板插打流程和金塘大浦口排水板工程实际的施工工艺，本人分析有以下几点导致了回带的产生。
1.如果进行插打的某块小施工区域内连续或频繁多次出现同等程度的回带的话，则有可能是地基土层的原因导致了回带的产生。
当桩洞周围的泥土质太硬，桩管打到最深处往外拔时，泥土没有及时形成回淤，桩管周围的泥土没有对桩销形成有效的阻力；或者桩洞周围的泥土质太软，桩管往外拔时，形成回淤的桩管周围的泥土根本不能对桩销形成有效的阻力以致桩销没有打开或者打开的较晚，这两种状态的泥土都会致使的产生。
2.桩管本身的原因
首先，可能是桩销长度不够粗长或者重量不够重。
此两个原因也可以导致桩管拔出时桩销所受阻力不够，而产生了回带。
其次，可能在桩管里或者新焊接的加长管里存在倒刺，当桩管外拔时，倒刺夹带排水板产生了回带。
3.桩管被泥堵塞的原因
首先，可能由于桩尖开口过大，排水板通过导管从管靴穿过后与桩尖连接贴紧管靴时不能完全封住桩尖开口，从而导致桩管在插打的过程中有泥从缝隙中渗进桩管内，等到往外拔桩管时，渗进的泥土夹带排水板产生了回带。
其次，在水上插打排水板的船舶，其桩身上端开有的小孔（小孔用来排出桩管内过高气压，兼排水；小孔设计位置：当桩管打到最深处时小孔应该还在泥层上面）可能在插打的过程中沉入了泥层里，导致有泥浆渗进桩管，渗进的泥浆顺管下流将桩口堵塞，在拔出桩管时致使桩销打不开或是排水板被挤在桩管里拉不出来，而产生了回带。
五、解决产生回带的办法
为解决回带的产生，承包商做了很多工作，并取得了很好的效果。
1.当地下土质太硬，泥土不易回淤的时候，打桩机械在施打过程中，当桩下到最深处时可适当地停留5～15秒钟的时间。
这样桩洞周围的泥土就有了时间回淤，从而给桩销以足够的阻力。
但是这种解决办法也在一定程度上影响了施工效率。
2.对于桩销长度和重量不够，可以适度加长桩销的长度并加粗，以增加桩管外拔时桩销所受的泥土阻力和自身重力。
3.更用新的桩管前或焊接加长桩管时，检查桩管内部是否有倒刺，有倒刺的应该及时清理干净。
4.根据金塘大浦口排水板工程的现场情况，有泥从桩尖部位渗进桩管内导致桩靴堵塞而引起的回带是产生回带的主要原因之一。
对于这种情况，主要的还是从提高桩靴密封性方面着手。
如前面提到的使用更粗一点的桩销，或者更用桩尖开口小一点的桩靴（前提是不影响排水板的穿插）。
而对于水上插打排水板的船舶，除了加强其桩靴的密封性之外，
还要根据施工区域的设计入土深度、实际水深等具体情况来合理地开凿其桩身上端小孔的位置，防止泥桨从孔里渗进。
六、总结
加强对现场施工班组的监督力度，通过现场对回带产生情况的排查并且采取了相应的上述措施之后，对排水板回带的控制取得了明显的效果。
无论是回带的数量还是长度都较好地控制在了规范和合同允许的范围之内。
总而言之，回带问题无疑是排水板施打过程中的一个十分重要的问题，严防回带的产生对排水板工程质量和工程进度的意义都是重大的。
虽然不同工地的施工环境的不同，产生回带的新情况还会出现，但是我相信，只要项目部的各位同事齐心协力、勇于探索，无论什么样的新问题都会得到相应的解决。
